Hotspot Titanium User manual

MANUAL
ANLEITUNG
HANDLEIDING
3-in-1 tap
3-in-1-Wasserhahn
3-in-1 kraan
www.hotspot-titanium.com
www.hotspot-titanium.com

The HotSpot Titanium 3-in-1 tap
With the purchase of HotSpot Titanium 3-in-1
tap you have bought a safe and reliable quality
product. In combination with an HotSpot 4 or
8 liter Titanium boiler, this boiling water tap
provides you with boiling water at constant
temperature as well as hot and cold tap water
like every kitchen faucet. The IntelliProtect ©
system ensures safety.
Certificate of conformity
HotSpot Titanium is a brand of Inventum Tech-
nologies B.V.
Inventum Technologies B.V. is an ISO 9001 cer-
tified company.
Inventum Technologies B.V. declares that the
tap listed on the front is in accordance with:
- 2006/95/EC Low voltage directive
- 2004/108/EC EMC guideline
Houten, October 2016
© 2016
No part of this publication may be reproduced and/or made public by means of print, photocopy, microfilm or by any other means
whatsoever, without prior consent of Inventum Technologies B.V. This is also applies to the associated illustrations.
Harmonised standards:
EN 60335-1
EN 60335-2-21
EN 50082-1
USER MANUAL
Certificate of conformity 2
1 Use of the manual 3
1.1 Application 3
1.2 Warranty 3
1.3 Liability 3
2 Scope of delivery 4
2.1 Packaging contents 4
3 Operation 4
4 Maintenance 5
4.1 Cleaning 5
4.2 The tap 5
5 Malfunctions 5
6 End of service life 5
INSTALLATION MANUAL
7 Installation 7
steps 1 t/m 9 7
User manual images
Fig. 1.1 HotSpot Alessio 3-in-1 tap 2
Fig. 1.2 HotSpot Adrianna 3-in-1 tap 2
Fig. 3.1 Indicator lamp 4

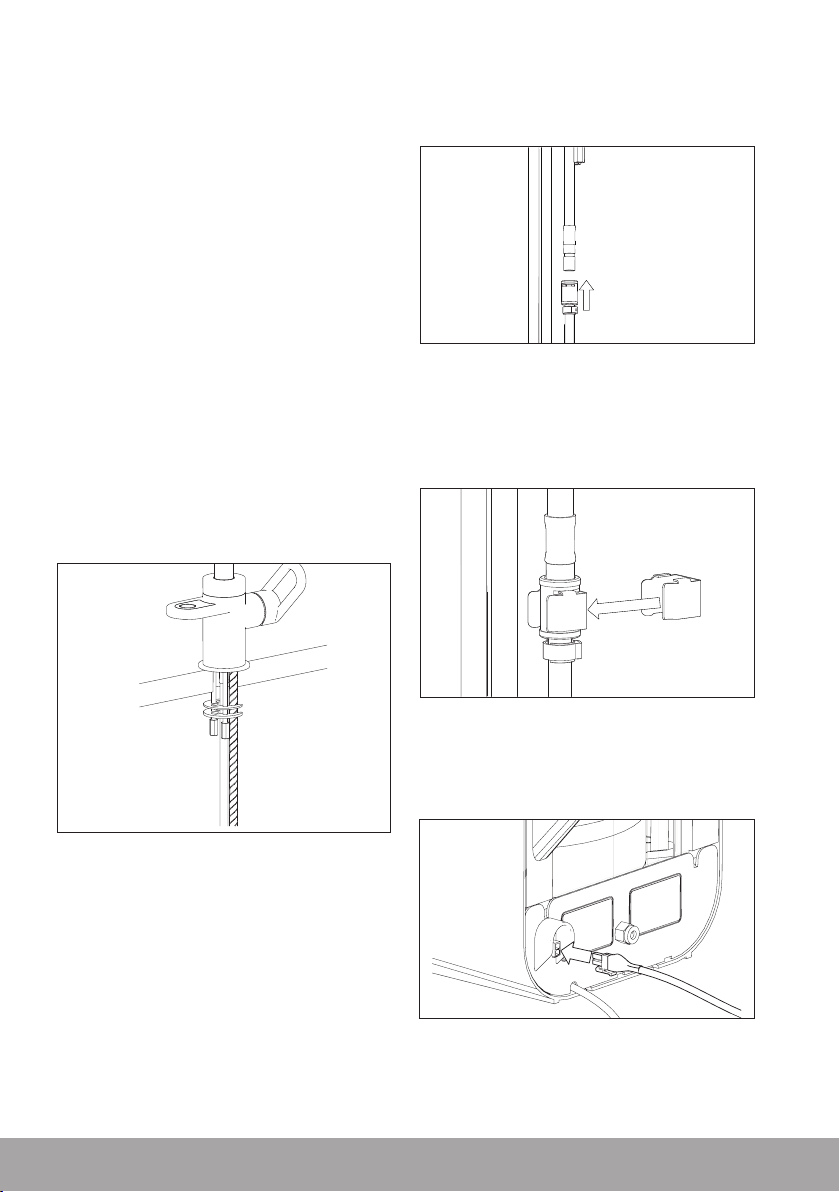

Fig. 7.1 Installing the tap to work top 6
Fig. 7.2 Attaching hose to
boiling water tap 6
Fig. 7.3 Installing the retaining clip 6
Fig. 7.4 Connecting wire to boiler
connector 6
CONTENTS

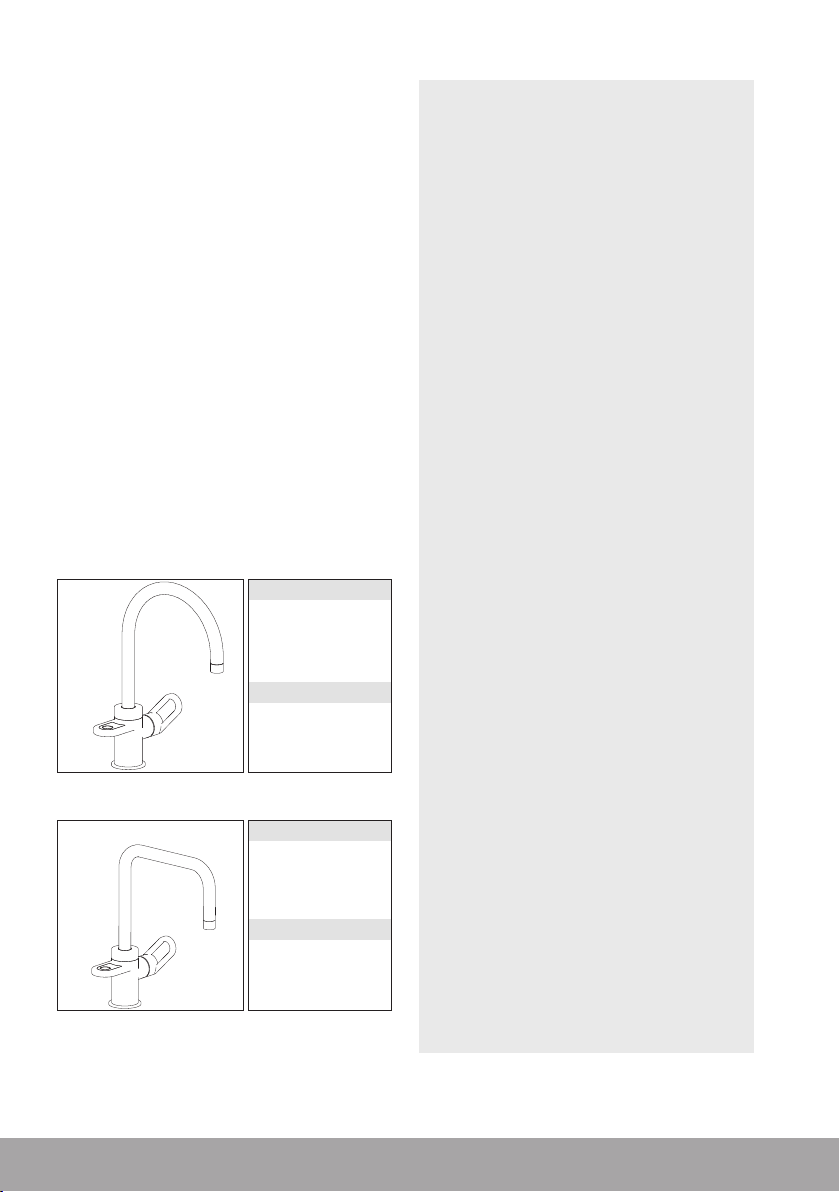

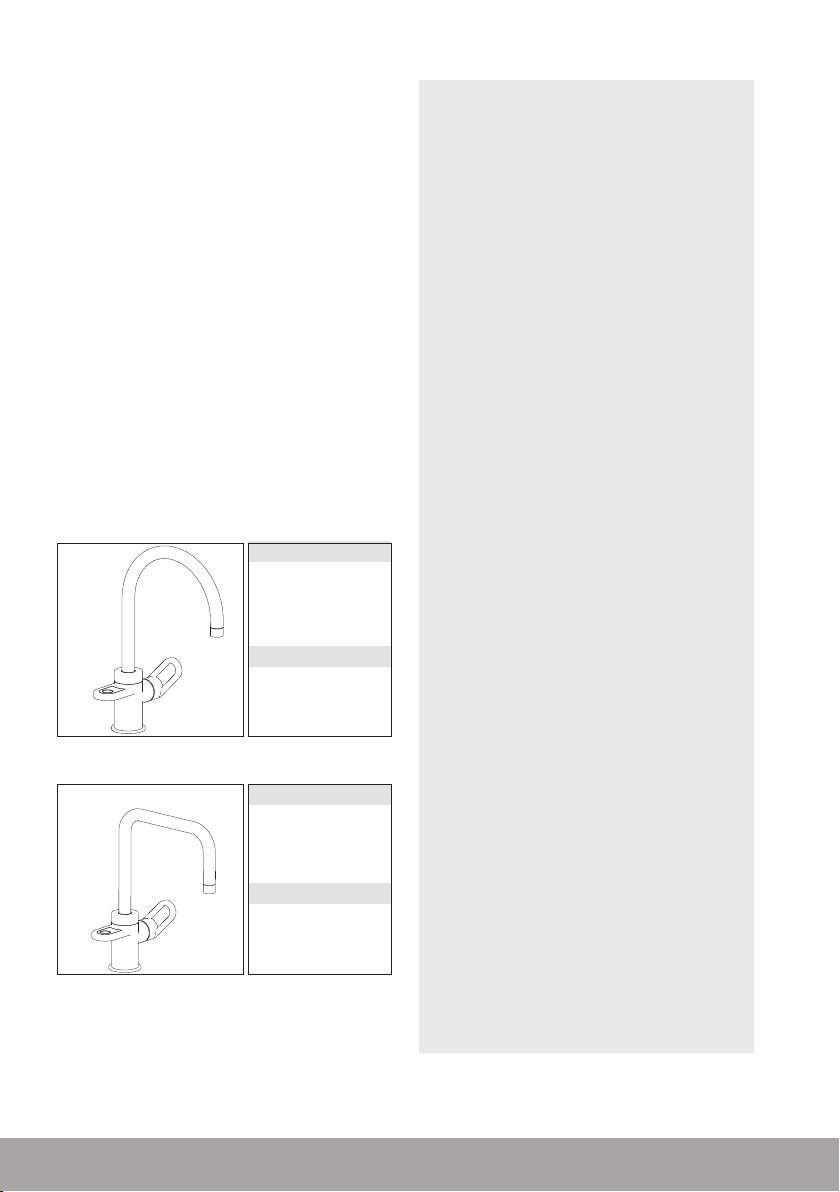

Fig. 1.1 The HotSpot Titanium Alessio 3-in-1 tap
Alessio chrome
c-outlet
art.no: 15412010
EAN:
8716453008006
Alessio pvd
c-outlet
art.no: 15412030
EAN:
8716453008020
AdriAnnA chrome
u-outlet
art.no: 15412020
EAN:
8716453008013
AdriAnnA pvd
u-outlet
art.no: 15412040
EAN:
8716453008037
Fig. 1.2 The HotSpot Titanium AdriAnnA 3-in-1 tap
2

The HotSpot Titanium 3-in-1 taps
only operate with an original
HotSpot Titanium boiler. See the
user and installation manual of the
boiler.
1 Use of the manual
This manual is intended as a reference for the
end user and the installation technician. Using
this manual, the HotSpot Titanium 3-in-1 tap
can be installed safely. Store this manual ca-
refully, you may need to use it in the future.
Inventum has prepared this manual with care.
However, no rights may be derived from it. In
connection with continuous product innova-
tion, Inventum reserves the right to change
the specifications at all times and without
prior notice.
1.1 Application
The tap should be connected to a HotSpot
Titanium boiler and may only be used in com-
bination with a HotSpot Titanium boiler. Any
other or further use is not in accordance with
the designated use. Only install and use the tap
in perfect condition.
• the tap is installed, used and maintained
according to this installation manual;
• no constructive changes or modifications
have been made to the tap;
• the defect is not a consequence of own
fault, negligence or improper use.
Warranty exclusions
• Labour costs;
• Call-out charges;
• Shipping costs;
• Administration costs;
• Transport damage;
• Secondary damage such as fire damage,
water damage or bodily injury.
• In areas with a water hardness above
12 °dH, HotSpot Titanium recommends
the use of a HotSpot Titanium filter with
water softener. In areas with water hard-
ness above 14 °dH HotSpot Titanium
states the use of a water softener with ion
exchanger as a warranty condition!
* dH = German Hardness
Service
You should always contact your installer or sup-
plier if you have problems with the installation
and/or the operation of the tap.
To order service parts please contact HotSpot
Titanium.
N.B.
The failure of one or more components in no
way justifies the replacement or return of the
entire tap.
All relevant components can be obtained at
short notice
1.3 Liability
Neither HotSpot Titanium nor your installer/
retailer accept any liability for damage or bodily
injury of any kind resulting from:
• failure to follow the instructions in this ma-
nual;
• carelessness during installation, use, main-
tenance and repair of the system;
• use not in accordance with the application;
• the use of components not supplied by the
manufacturer;
• consequential damage due to leakage.
1.2 Warranty
This tap has been manufactured with great care
and is warranted by Inventum for free of charge
repair of all materials and/or construction faults.
Warranty provision
The responsibility for the implementation of
warranty rests primarily with the installer or
supplier where the HotSpot Titanium 3-in-1
tap was purchased. Therefore always consult
your installer or supplier.
Warranty period
• Lifetime corrosion warranty on the tita-
nium inner tank (without accessories);
• 2 years* on the other parts.
• After registration on the website the war-
ranty period is 5 years.
* See www.hotspot-titanium.com for more details
Warranty conditions
• Register your product online within 3
months after purchase
• When claiming under the warranty, the
model of the tap should be mentioned.
• The purchase invoice indicating the date
of purchase must be submitted.
• Immediately after purchase the warranty
card must be completed on the website
www.hotspot-titanium.com.
The warranty applies only if:
• There are material and construction faults
(all this at the discretion of the manufacturer);
3

2.1 Packaging contents
In addition to your HotSpot Titanium boiler you
also have an HotSpot Titanium 3-in-1 tap in a
separate package. This includes the following:
1) A HotSpot Titanium 3-in-1 tap fitted with
hose and control cable.
2) A slipring with O-ring.
3) A steel pressure ring with rubber packing.
4) Two nuts for mounting the tap.
5) A user and installation manual for the tap.
2 Delivery
The unique HotSpot Titanium 3-in-1 tap ope-
rates with an electronic control button in order
to allow the water to flow from the tap. The
IntelliProtect©system ensures safety by a
completely safe low voltage.
The tap housing and the outlet will maintain
a low temperature, even if you tap water for a
longer time.
3 Operation
LED

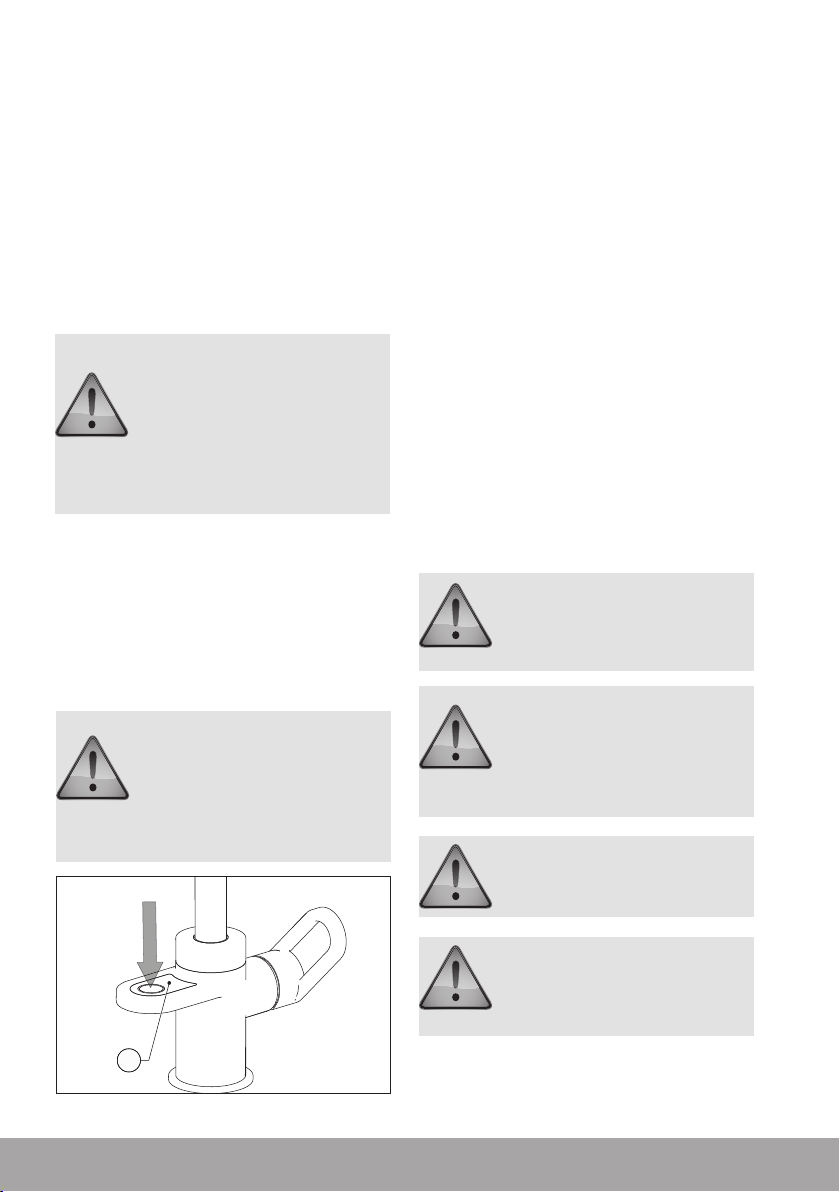

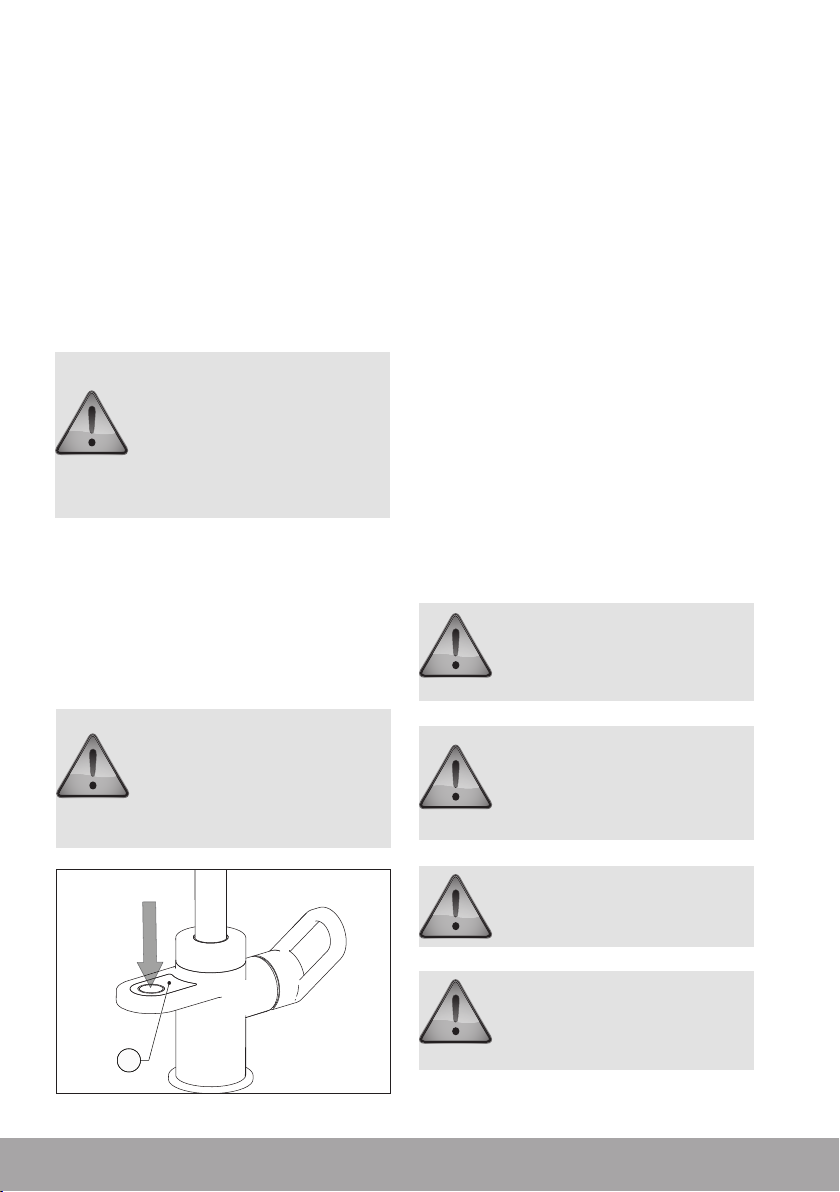

Fig. 3.1 Indicator lamp
• Avoid large forces and loading of the tap
outlet.
• In connection with risk of burning, ad-
justing the tap outlet during tapping is
not recommended.
• Holding the tap outlet just above the object
to be filled is recommended; this imits the
cooling down of the water, splashes and
formation of steam.
In addition to the electronic control button
there is an (LED) indicator lamp (see fig. 3.1). As
soon as the electronic control button is pressed,
this LED lights up continually. After a delay of 0.5
seconds the tap (*) opens and the indicator LED
flashes.
If the pan fill option is selected, the indicator
light steadily lits after 10 seconds to indicate
that the water will run when the button is re-
leased.
The water stops flowing immediately if the
push button is pressed again.
(*) intelliProtect©level 1, see for the settings of
the protection the manual of the boiler.
To avoid dangerous situations, both
the HotSpot Titanium boiler and
the HotSpot Titanium 3-in-1 tap
should be installed according to the
accompanying installation instruc-
tions* by a qualified specialist.
* The installation instructions can be
found at the back of this book.
This appliance is not intended for
use by persons (including children)
with physical, mental and/or visual
impairments, or lack of knowledge,
unless supervised to that end by a
competent person.
Do not use plastic (disposable)
cups to collect the boiling water.
These cups are often not resistant
to the high temperature!
A cup, glass or pan filled with water
from the HotSpot Titanium will be-
come very hot in a short time! Bear
this in mind, use protection such as
oven gloves or potgloves.
You should always be careful with
the boiling water from the tap!
Danger of scalding from direct
skin contact!
Cups with a concave bottom must
be carefully placed under the
stream to prevent boiling water
from running over the edge.
4

Have your HotSpot Titanium 3-in-1
tap descaled annually (Chapter 4 -
Replacing Aerator) if you live in an
area with waterhardness higher than
12 °dH.
Replacing the cartridge
1. Remove the small cap at the bottom
of the control lever;
2. Unscrew the adjustment screw in
the control lever and remove it;
3. Loosen the lock nut;
4. Take out the cartridge and replace
this with the new one;
5. Put back all the components by carry-
ing out the above points in reverse
order.
Replacing the mousseur in connection with
scaling and/or contamination
1. Unscrew the nut of the tap outlet (if
necessary with a cloth for better
grip);
2. Replace the mousseur or wash it
clean with water;
3. Put everything back in reverse order.
4 Maintenance
4.1 Cleaning
Both the boiler housing and the tap are easily
cleaned with a soft cloth.
Do not use any aggressive or abrasive cleaning
agents.
4.2 The tap
Depending on use and the hardness of the wa-
ter, limescale may develop in the outlet of the
tap. If the water flow is less than 2.2 liters per
minute, you should clean the outlet or replace
the mousseur. These mousseurs are available at
HotSpot Titanium. Replacement is simple:
5 Malfunctions
The HotSpot Titanium 3-in-1 tap is a Dutch
quality product, developed on the basis of
years of experience and constructed using
first class materials. When a malfunction oc-
curs, you can resolve this on the basis of the
table.*If the prescribed action does not have
the desired eect, disconnect the plug from
the socket outlet and call your installer. First
note down the product name, type number
and serial number of your HotSpot Titanium
boiler. This information can be found on the
back of the appliance.
* in the user and installation manual of the boiler
Your HotSpot Titanium 3-in-1 tap
should only be repaired by a certi-
fied specialist. Self-repair can lead to
dangerous situations! Unauthorized
repair will void the warranty!
If the power cable is damaged, this
should only be replaced by HotSpot
Titanium’s technical service depart-
ment in order to avoid dangerous
situations.
6 End of service life
The HotSpot Titanium 3-in-1 tap contains no
toxic or harmful substances and may be of-
fered to your local refurbishment organisation.
The packaging materials are also entirely re-
cyclable.
Have your HotSpot Titanium 3-in-1 tap de-
scaled annually if you live in an area with wa-
terhardness higher than 12 °dH.
Make sure that, when cleaning or
performing maintenance, the boiling
water function of the faucet is not
operated.
5

7 Installation
When installing the HotSpot Titanium, the
following must be complied with:
• Install the boiler according to the installa-
tion manual supplied with the boiler;
• Water pressure: 1 - 5 bar;
• Maximum hot water temperature: 80 ºC
• When the water supply pressure exceeds
5 bar, a pressure reducing device is re-
commended to ensure proper operation;
1. Drill a hole (maximum Ø 35 mm) into the
work top at the desired location.
2. Slide the tap with the hose through the
worktop from top to bottom. The O-ring
must be installed between the working top
and the tap.
3. Screw the two separate threaded ends into
the tap housing from below. The flat seat is
optional.
4. Slide the U-shaped rubber packing and
flat steel plate together with the nut over
the threaded ends;
Fig. 7.2 Attaching hose to 3-in-1 tap
Fig. 7.3 Attaching retaining clip
9. Connect the wire from the HotSpot Tita-
nium 3-in-1 tap to the connector at the
rear of the boiler (hook downwards) (see
fig 7.4).
Fig. 7.4 Connecting wire to boiler connector
Refer to the HotSpot Titanium boiler instal-
lation and user manual for further details.
5. Place the nuts over the threaded ends
and turn them tight under the worktop;
6. Connect the hot and cold water hoses,
recognisable by the colour coding, to
the mains system. Optionally, the hot
water connection may be connected to
the hot water hose of the combi boiler.
Then remove the cap from the red hot
water hose with the proper tool;
7. Slide the connector on the red hose that
comes from the boiler, over the 3-in-1 tap
connection until it can go no further;
8. Secure the connector with the metal retaining
clip supplied with the boiler. Note: the clip should
neatly click around the connection housing.
Make sure the connection has been made
properly by pulling carefully on the hose;
Fig. 7.1 Fastening tap to work top
6

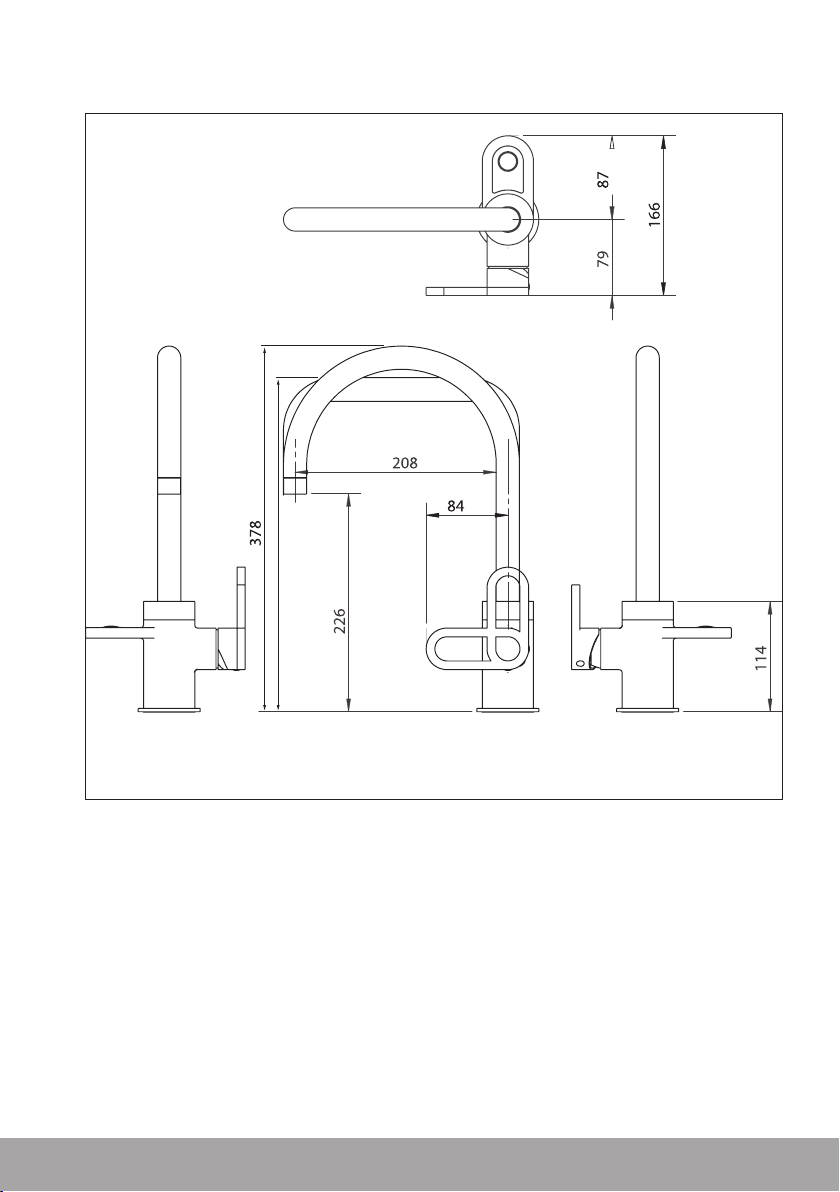

Fig. 8 HotSpot Titanium 3-in-1 tap
Dimensions
7

2
Der HotSpot Titanium 3-in-1-Wasserhahn
Mit dem HotSpot Titanium 3-in-1-Wasserhahn
haben Sie ein sicheres und zuverlässiges Quali-
tätsprodukt erworben. Dieser Kochend-Wasser-
hahn liefert in Kombination mit dem 4- oder 8-Li-
ter-HotSpot Titanium jederzeit kochend heißes
Wasser mit einer konstanten Temperatur sowie
kaltes und warmes Wasser aus der Mischbatterie.
Das IntelliProtect©-System garantiert dabei den
sicheren Gebrauch.
Konformitätserklärung
Inventum Technologies B.V. ist ein nach ISO 9001
zertifiziertes Unternehmen.
Inventum Technologies B.V. erklärt, dass der auf
der Vorderseite aufgeführte Wasserhahn mit den
folgenden Richtlinien übereinstimmt: - Nieder-
spannungsrichtlinie 2006/95/EC
- EMC-Richtlinie 2004/108/EG
Harmonisierte Normen:
EN 60335-1
EN 60335-2-21
EN 50082-1
Houten, 10. Oktober 2016
© 2016
Ohne vorherige Zustimmung von Inventum Technologies B.V. darf diese Anleitung weder ganz noch in Auszügen durch
Druck,Fotokopie, Mikrofilm oder auf andere Art vervielfältigt und/oder veröentlicht werden. Dies gilt auch für die
zugehörigenAbbildungen.
BENUTZERANLEITUNG
Konformitätserklärung 2
1 Gebrauch der Anleitung 3
1.1 Einsatzbereich 3
1.2 Garantie 3
1.3 Haftung 3
2 Lieferumfang 4
2.1 Verpackungsinhalt Wasserhahn 4
3 Bedienung 4
4 Wartung 5
4.1 Reinigen 5
4.2 Der Wasserhahn 5
5 Störung 5
6 Ende der Lebensdauer 5
INSTALLATIONSANLEITUNG
7 Installation 7
Schritt 1 bis 9 7
Abbildungen Benutzeranleitung
Abb. 1.1 HotSpot Titanium
3-in-1-Wasserhahn Typ Alessio 2
Abb. 1.2 HotSpot Titanium
3-in-1-Wasserhahn Typ Adrianna 2
Abb. 3.1 Anzeigeleuchte 4
Abb. 7.1 Wasserhahn in die
Arbeitsplatte einsetzen 6
Abb. 7.2 Schlauch am Kochend-
Wasserhahn anbringen 6
Abb. 7.3 Verriegelungsclip anbringen 6
Abb. 7.4 Kabel am Verbindungsstecker
des Boilers anschließen 6
INHALT
Abb. 1.1 Der HotSpot Titanium
3-in-1-Wasserhahn Typ Alessio
Alessio chrom
C-AuslAuf Art.nr:
15412010
EAN:
8716453008006
Alessio pvd
C-AuslAuf Art.nr:
15412030 EAN:
8716453008020
AdriAnnA chrom
u-AuslAuf Art.nr:
15412020
EAN:
8716453008013
AdriAnnA pvd
u-AuslAuf Art.nr:
15412040
EAN:
8716453008037
Abb. 1.2 Der HotSpot Titanium 3-in-1-Wasserhahn
Typ AdriAnnA

3
Der HotSpot Titanium 3-in-1-Wasser-
hahn darf nur in Kombination mit ei-
nem originalen HotSpot Titanium-Bo-
iler verwendet werden. Siehe dazu die
Benutzer-und Installationsanleitung für
den Boiler.
1 Gebrauch der Anleitung
Diese Anleitung dient dem Endbenutzer und dem
Installateur als Nachschlagewerk. Mithilfe dieser
Anleitung kann der HotSpot Titanium 3-in-1-Was-
serhahn sicher installiert werden. Bewahren Sie
diese Anleitung sorgfältig auf, es kann sein, dass
Sie diese in der Zukunft noch einmal benötigen.
Inventum Technologies B.V. hat diese Anleitung
mit der größtmöglichen Sorgfalt erstellt. Dennoch
können keine Rechte daraus abgeleitet werden.
Inventum Technologies B.V. behält sich angesichts
fortwährender Produktinnovationen jederzeit das
Recht vor, ohne vorherige Ankündigung Spezifi-
kationen zu ändern.
1.1 Einsatzbereich
Der Wasserhahn muss an einen HotSpot Ti-
tanium-Boiler angeschlossen und darf nur in
Kombination mit einem HotSpot Titanium-Boiler
verwendet werden. Jeder andere oder weiterge-
hende Gebrauch gilt als zweckfremd. Installieren
und gebrauchen Sie den Wasserhahn nur, wenn
dieser in einwandfreiem Zustand ist.
1.2 Garantie
Dieser Wasserhahn wurde mit großer Sorgfalt
hergestellt; Inventum Technologies B.V. garantiert
die kostenlose Reparatur aller Material- und/oder
Konstruktionsfehler.
Garantieleistung
Die Erfüllung der Garantieleistung erfolgt in erster
Linie durch den Installateur oder Lieferanten, bei
dem der HotSpot Titanium 3-in-1-Wasserhahn
gekauft wurde. Wenden Sie sich daher bitte erst
immer an Ihren Installateur oder Lieferanten.
Garantiefrist
•2 Jahre* Garantie auf die Teile ohne Regis-
trierung;
•Nach Registrierung auf der Website gilt eine
Garantiefrist von 5 Jahren auf das Material.
* gerechnet ab dem Datum auf dem Kaufbeleg
Garantiebedingungen
• Registrieren Sie das Produkt innerhalb von
3 Monaten nach dem Kauf.
• Bei Inanspruchnahme der Garantie muss
das Modell des Wasserhahns angegeben
werden.
• Der Kaufbeleg mit Angabe des Kaufdatums
ist vorzulegen.
Die Garantie gilt nur, wenn:
• Material- und Konstruktionsfehler vorliegen
(zur Beurteilung durch den Hersteller);
• Der Wasserhahn gemäß dieser Installations-
anleitung installiert, verwendet und gewartet
wurde;
• an dem Wasserhahn keine konstruktiven Än-
derungen oder Anpassungen vorgenommen
wurden;
• der Defekt nicht durch eigenes Verschul-
den, Fahrlässigkeit oder unsachgemäßen
Gebrauch entstanden ist.
Garantieausschluss
• Arbeitslohn;
• Anfahrtskosten;
• Versandkosten;
• Verwaltungskosten;
• Transportschaden;
• Sekundärschaden wie Brandschaden,
Betriebsschaden, Wasserschaden oder
Personenschaden.
• In Gebieten mit einer Wasserhärte von
über 12 °dH empfiehlt Inventum die Ver-
wendung eines Filtersystems mit Wasse-
renthärter. In Gebieten mit Werten über
14°dH schreibt Inventum als Garantievor-
aussetzung die Verwendung eines Wasse-
renthärters mit Ionentauscher vor.
* dH = Deutsche Härte
Service
Wenden Sie sich immer an Ihren Installateur oder
den Fachhändler, wenn Sie Probleme mit der In-
stallation und/oder Bedienung des Wasserhahns
haben. Nehmen Sie für die Bestellung von Ersatz-
teilen Kontakt mit Inventum Technologies B.V. auf.
BITTE BEACHTEN SIE:
Der Defekt von einem oder mehreren Teilen
rechtfertigt in keinem Fall den Ersatz oder die
Rücksendung des gesamten Wasserhahns. Alle
wichtigen Ersatzteile sind kurzfristig lieferbar.
1.3 Haftung
Inventum Technologies B.V. oder Ihr Installateur/
Lieferant übernehmen keinerlei Haftung für
Schäden oder Personenschäden jeglicher Art, die
zurückzuführen sind auf:
• Nichteinhaltung der Instruktionen dieser
Anleitung;
• Unvorsichtigkeit bei Installation, Verwendung,
Wartung und Reparatur des Wasserhahns;
• Nicht dem Einsatzbereich entsprechende
Anwendung;
• Verwendung von Teilen, die nicht durch den
Hersteller geliefert wurden;
• Folgeschäden durch Leckage.

2.1 Verpackungsinhalt Wasserhahn
Neben Ihrem HotSpot Titanium-Boiler erhalten
Sie auch einen HotSpot Titanium 3-in-1-Wasser-
hahn, der separat verpackt ist. Es sind enthalten:
1) Ein HotSpot Titanium 3-in-1-Wasserhahn mit
montierten Schläuchen und Steuerkabel.
2) Eine Unterlegscheibe mit O-Ring.
3) Ein Druckring aus Stahl mit Gummidichtung.
4) Zwei Muttern für die Installation des Was-
serhahns.
5) Eine Benutzer- und Installationsanleitung
für den Wasserhahn.
2 Lieferumfang
Bei dem einzigartigen HotSpot Titanium
3-in-1-Wasserhahn fließt das Wasser durch das
Drücken einer elektronischen Bedientaste aus
dem Wasserhahn. Durch eine vollkommen si-
chere Niederspannung sorgt das IntelliProtec-
t©-System für Sicherheit. Das Wasserhahnge-
häuse und der Auslauf behalten eine niedrige
Temperatur bei, auch wenn Sie das Wasser län-
ger laufen lassen.
3 Bedienung
LED
Abb. 3.1 Anzeigeleuchte
• Vermeiden Sie die Einwirkung großer Kräfte
und Belastung des Wasserhahnauslaufs.
• Wegen Verbrennungsgefahr wird empfoh-
len, den Wasserhahnauslauf nicht zu ver-
stellen, während das Wasser läuft.
• Stellen Sie sicher, dass Sie den Auslauf nahe
über das zu befüllende Objekt halten. Auf
diese Weise werden das Abkühlen des Was-
sers, Spritzer und Dampfbildung vermieden.
Neben der elektronischen Bedientaste befindet
sich eine Anzeigeleuchte (LED) (siehe Abb. 3.1).
Sobald die elektronische Bedientaste gedrückt
wird, leuchtet diese Anzeige kontinuierlich. Nach
einer Verzögerung von 0,5 Sekunden önet sich
der Wasserhahn(*) und die Anzeigeleuchte be-
ginnt zu blinken.
Wenn die Option „Topüllung“ gewählt wurde,
wird die Anzeigeleuchte nach zehn Sekunden
wieder kontinuierlich leuchten, um anzuzei-
gen, dass das Wasser weiterläuft, wenn die Tas-
te losgelassen wird. Die Wasserausgabe stoppt
in diesem Fall sofort, wenn Sie die Taste wieder
drücken.
(*) intelliProtect©-Stufe 1, Informationen zur
Einstellung der Sicherheitsstufe finden Sie in der
Anleitung für den Boiler.
Um das Entstehen von gefährli-
chen Situationen zu vermeiden,
dürfen sowohl der HotSpot Tita-
num-Boiler als auch der HotSpot
Titanium 3-in-1-Wasserhahn nur
gemäß der beigefügten Installati-
onsanleitung* durch qualifiziertes
Fachpersonal installiert werden.
* Die Installationsvorschriften befin-
den sich am Ende dieser Anleitung
(Kapitel 7).
Dieses Gerät ist nicht für den Ge-
brauch durch Personen (einschließ-
lich Kindern) mit eingeschränkten
physischen, geistigen und/oder vi-
suellen Fähigkeiten oder mit man-
gelnder Kenntnis und Erfahrung
bestimmt, es sei denn, sie werden
von einer dazu geeigneten Person
beaufsichtigt.
Befüllen Sie keine (Einweg-)Becher
aus Plastik mit dem kochenden
Wasser. Diese Becher sind oft nicht
gegen die hohen Temperaturen be-
ständig!
Wenn Sie eine Tasse, ein Glas oder
einen Topf mit Wasser aus dem
HotSpot Titanium füllen, wird die-
ser Behälter in kurzer Zeit sehr heiß!
Denken Sie daran und verwenden
Sie daher einen Schutz wie bei-
spielsweise Ofenhandschuhe oder
Topflappen.
Gehen Sie immer sehr vorsichtig
mit dem kochenden Wasser aus
dem Wasserhahn um! Bei direktem
Hautkontakt besteht Verbrennungs-
gefahr!
Tassen mit hohlem Boden müssen
vorsichtig unter den Wasserstrahl
gehalten werden, damit das ko-
chende Wasser nicht über den Rand
läuft.
4

Sorgen Sie dafür, dass Ihr HotSpot
Titanium 3-in-1-Wasserhahn jähr-
lich entkalkt wird (Kapitel 4 – Aus-
tausch Strahlregler), wenn Sie in
einem Gebiet mit hartem Wasser
wohnen (höher als 12°dH).
Wasserhahnpatrone ersetzen
1. Stellen Sie die Wasserzufuhr ab;
2. Entfernen Sie die kleine Kappe unten
auf dem Bedienhebel;
3. Lösen Sie die Stellschraube im Bedien-
hebel und entfernen Sie diese;
4. Drehen Sie die Sicherungsmutter los;
5. Entnehmen Sie die Patrone und erset-
zen Sie diese durch die neue;
6. Bringen Sie alle Teile wieder an, indem
Sie die oben genannten Punkte in um-
gekehrter Reihenfolge ausführen.
7. Stellen Sie die Wasserzufuhr wieder an
und prüfen Sie , ob Lecks vorhanden
sind.
4 Wartung
Sorgen Sie dafür, dass Ihr HotSpot Titanium
3-in-1-Wasserhahn jährlich entkalkt wird, wenn
Sie in einem Gebiet mit hartem Wasser wohnen
(höher als 12 °dH).
4.1 Reinigen
Sowohl das Gehäuse des Boilers als auch der
Wasserhahn lassen sich einfach mit einem wei-
chen Tuch reinigen. Verwenden Sie keine ag-
gressiven oder scheuernden Reinigungsmittel.
4.2 Der Wasserhahn
Abhängig von dem Gebrauch und der Wasser-
härte kann sich im Auslauf des Wasserhahns
Kalk ablagern. Wenn die Wasserausgabe weni-
ger als 2,2Liter pro Minute beträgt, müssen Sie
den Auslauf reinigen oder den Luftsprudler aus-
tauschen.Diese Luftsprudler sind bei Inventum
Technologies B.V. erhältlich. Der Austausch ist
einfach:
5 Störung
Der HotSpot Titanium 3-in-1-Wasserhahn ist ein
Qualitätsprodukt aus den Niederlanden, das auf
der Grundlage jahrelanger Erfahrung entwickelt
wurde und aus erstklassigen Materialien gefertigt
wird. Falls unerwartet doch eine Störung auftritt,
können Sie diese mithilfe der in der nachfolgen-
den Tabelle aufgeführten Lösungsmöglichkeiten
beheben.* Wenn die empfohlene Handlungs-
weise jedoch nicht den gewünschten Eekt er-
zielt, ziehen Sie dann den Stecker aus der Steck-
dose und benachrichtigen Sie Ihren Installateur.
Notieren Sie sich vorab den Produktnamen, die
Typennummer und die Seriennummer Ihres
HotSpot Titanium-Boilers. Diese Informationen
finden Sie auf der Rückseite des Geräts.
* in der Benutzer- und Installationsanleitung
für den Boiler.
Reparaturen an Ihrem HotSpot Ti-
tanium 3-in-1-Wasserhahn dürfen
nur von einer qualifizierten Fach-
kraft vorgenommen werden. Eige-
ne Reparaturversuche können zu
gefährlichen Situationen führen!
Bei Reparatur durch Unbefugte
verfällt der Garantieanspruch!
Ein beschädigtes Netzkabel darf nur
durch den technischen Störungs-
dienst von Inventum ausgetauscht
werden, um gefährliche Situationen
zu vermeiden.
6 Ende der Lebensdauer
Der HotSpot Titanium 3-in-1-Wasserhahn ent-
hält keine giftigen oder schädlichen Stoe und
kann über Ihren Abfallentsorger vor Ort entsorgt
werden.
Auch die Verpackungsmaterialen können voll-
ständig recycelt werden.
Stellen Sie sicher, dass beim Reini-
gen oder Ausführen von Wartungs-
arbeiten unter keinen Umständen
die Funktion „kochendes Wasser“
am Kochend-Wasserhahn aktiviert
wird!
5
Strahlregler austauschen wegen Verkalkung
und/oder Verschmutzung
1. Lösen Sie die Mutter des Wasser-
hahnauslaufs (eventuell mit einem
Tuch, um diese besser fassen zu kön-
nen);
2. Tauschen Sie den Luftsprudler aus
oder spülen Sie ihn gründlich sauber;
3. Bringen Sie alle Teile in umgekehrter
Reihenfolge wieder an und prüfen Sie,
ob die Dichtung dicht ist.

7 Installation
Bei der Installation ist Folgendes zu beachten:
• Installieren Sie den Boiler gemäß der Instal-
lationsanleitung, die mit dem Boiler geliefert
wurde;
• Leitungsdruck: 1 - 5 bar;
• Max. Warmwassertemperatur: 80 ˚C
• Bei einem Leitungsdruck von mehr als 5 bar
wird ein Druckentlastungsgerät empfohlen,
um die korrekte Funktion zu garantieren;
1. Bohren Sie an der gewünschten Stelle ein Loch
von maximal Ø35 mm in die Arbeitsplatte;
2. Schieben Sie den Wasserhahn mit den Schläu-
chen von oben nach unten durch die Arbeits-
platte. Der flache Sitz ist optional. Der O-Ring
muss zwischen Arbeitsplatte und Wasserhahn
montiert werden. Sorgen Sie dafür, dass keine
Teile zwischen Sitz des Wasserhahns und Ar-
beitsplatte eingeklemmt werden;
3. Drehen Sie die zwei losen Kabelenden von
unten mindestens 5 Umdrehungen in das
Gehäuse des Wasserhahns Vermeiden Sie
Beschädigung des Gewindes;
4. Schieben Sie die U-förmige Gummidichtung
und die flache Stahlplatte zusammen mit der
Mutter über die Kabelenden;
Abb. 7.2 Schlauch am 3-in-1-Wasserhahn
anbringen
Abb. 7.3 Verriegelungsclip anbringen
9. Schließen Sie das aus dem HotSpot Titanium
3-in-1-Wasserhahn austretende Kabel an den
Verbindungsstecker auf der Rückseite des Bo-
ilers an (Haken nach unten) (siehe Abb. 7.4).
Abb. 7.4 Kabel am Verbindungsstecker des
Boilers anschließen
Weitere Einzelheiten können Sie in der Instal-
lations- und Benutzeranleitung des HotSpot
Titanium Boilers nachlesen.
5. Platzieren Sie die Muttern über den Kabelen-
den und ziehen Sie diese unter der Arbeits-
platte mit dem mitgelieferten Maulschlüs-
sel fest an;
6. Schließen Sie den Warm- und Kaltwas-
serschlauch (zu erkennen an der Farb-
kennzeichnung auf dem Schlauch) an das
Leitungsnetzwerk an. Optional kann der
Warmwasseranschluss am Warmwasser-
schlauch des Kombiboilers angeschlossen
werden. Die Warm- und Kaltwasserschläu-
che sind an der Farbkennzeichnung auf dem
Schlauch zu erkennen. Dabei steht Rot für
den Warmwasseranschluss und Blau für die
Kaltwasserleitung. Entfernen Sie dann mit
geeignetem Werkzeug die Kappe vom roten
Warmwasserschlauch .
8. Verschließen Sie die Verbindung mit dem bei
dem Boiler mitgelieferten metallenen Verrie-
gelungsclip. Achtung: Der Clip muss genau
um das Verbindungsgehäuse herum einras-
ten. Überprüfen Sie, ob die Verbindung zu-
stande gekommen ist, indem Sie vorsichtig
am Schlauch ziehen;
Abb. 7.1 Wasserhahn in die Arbeitsplatte einsetzen
7. Schieben Sie die Verbindung an dem roten
Schlauch, der aus dem Boiler austritt, bis zum
Anschlag über den 3-in-1-Wasserhahnan-
schluss ;
6

330 (Adrianna)
(Alessio)
Loch in Arbeitsplatte: Ø 35
Maße Adrianna und Alessio
Abb. 8 Maße 3-in-1-Wasserhahn
Maße
7

2
De HotSpot Titanium 3-in-1 kraan
Met de aanschaf van de HotSpot Titanium
3-in-1 kraan verschaft u zich een veilig en
vertrouwd kwaliteitsproduct. Deze kookkraan
levert, in combinatie met een HotSpot Tita-
nium 4-of 8 liter, uit voorraad kokendwater van
een constante temperatuur en koud en warm
tapwater zoals iedere keukenmengkraan. Het
IntelliProtect©systeem zorgt voor de veiligheid.
Conformiteitsverklaring
Inventum Technologies B.V. is een ISO 9001-
gecertificeerde onderneming.
Inventum Technologies B.V. verklaart dat de aan
de voorzijde vermelde kraan in overeenstem-
ming is met:
- Laagspanningsrichtlijn 2006/95/EC
- EMC-richtlijn 2004/108/EC
Houten, 10 oktober 2016
© 2016
Niets uit deze handleiding mag worden verveelvoudigd en/of openbaar worden gemaakt door middel van druk, fotokopie, micro-
film of op welke andere wijze dan ook, zonder voorafgaande toestemming van Inventum Technologies B.V. Dit geldt ook voor de
bijbehorende illustraties.
Geharmoniseerde normen:
EN 60335-1
EN 60335-2-21
EN 50082-1
GEBRUIKERSHANDLEIDING
Conformiteitsverklaring 2
1 Gebruik
van de handleiding 3
1.1 Toepassing 3
1.2 Garantie 3
1.3 Aansprakelijkheid 3
2 Leveringsomvang 4
2.1 Inhoud verpakking kraan 4
3 Bediening 4
4 Onderhoud 5
4.1 Schoonmaken 5
4.2 De kraan 5
5 Storing 5
6 Einde levensduur 5
INSTALLATIEHANDLEIDING
7 Installatie 7
stap 1 t/m 9 7
Afbeeldingen gebruikershandleiding
Fig. 1.1 HotSpot Titanium 3-in-1 kraan
type Alessio 2
Fig. 1.2 HotSpot Titanium 3-in-1 kraan
type Adrianna 2
Fig. 3.1 Indicatielampje 4
Fig. 7.1 Bevestigen kraan op
aanrechtblad 6
Fig. 7.2 Aanbrengen slang op kookkraan 6
Fig. 7.3 Aanbrengen borgclip 6
Fig. 7.4 Aansluiten draad op connector
boiler 6
INHOUDSOPGAVE
Fig. 1.1 De HotSpot Titanium 3-in-1 kraan type
Alessio
Alessio chroom
C-uitloop
art.nr: 15412010
EAN:
8716453008006
Alessio pvd
C-uitloop
art.nr: 15412030
EAN:
8716453008020
AdriAnnA chroom
u-uitloop
art.nr: 15412020
EAN:
8716453008013
AdriAnnA pvd
u-uitloop
art.nr: 15412040
EAN:
8716453008037
Fig. 1.2 De HotSpot Titanium 3-in-1 kraan type
AdriAnnA

3
De HotSpot Titanium 3-in-1 kranen wer-
ken uitsluitend in combinatie met een
originele HotSpot Titanium boiler. Zie de
gebruikers- en installatiehandleiding van
de boiler.
1 Gebruik van de handleiding
Deze handleiding is bedoeld als naslagwerk
voor de eindgebruiker en de installateur. Met
deze handleiding is de HotSpot Titanium 3-in-
1 kraan op veilige wijze te installeren. Bewaar
deze handleiding zorgvuldig, u kunt hem mo-
gelijk in de toekomst nodig hebben.
Inventum Technologies B.V. besteed de grootst
mogelijke zorg aan deze handleiding. Er kun-
nen echter geen rechten aan worden ontleend.
Inventum Technologies B.V. behoudt zich, in
verband met voortdurende productinnovatie,
te allen tijde het recht voor om zonder vooraf-
gaande mededeling de specificaties te wijzigen.
1.1 Toepassing
De kraan dient te worden aangesloten op een
HotSpot Titanium boiler en mag alleen in com-
binatie met een HotSpot Titanium boiler worden
toegepast. Elk ander of verdergaand gebruik
is niet conform de bestemming. Installeer en
gebruik de kraan uitsluitend in perfecte conditie.
• de kraan volgens deze installatiehandlei-
ding is geïnstalleerd, gebruikt en onder-
houden;
• de kraan constructief geen wijzigingen of
aanpassingen heeft ondergaan;
• het defect geen gevolg is van eigen schuld,
nalatigheid of onoordeelkundig gebruik.
Garantie-uitsluiting
• Arbeidsloon;
• Voorrijkosten;
• Verzendkosten;
• Administratiekosten;
• Transportschade;
• Secundaire schade zoals brandschade,
bedrijfsschade, waterschade of lichamelijk
letsel.
• In gebieden met een waterhardheid boven
12 °dH beveelt Inventum het gebruik van
een filtersysteem met waterontharder
aan. In gebieden met waarden boven de
14 °dH stelt Inventum het gebruik van een
waterontharder met ionenwisselaar als
garantievoorwaarde!
* dH = Duitse Hardheid
Service
Meldt u zich altijd bij uw installateur of het ver-
kooppunt wanneer u problemen heeft met de
installatie en/of de bediening van de kraan. Voor
het bestellen van serviceonderdelen kunt u con-
tact opnemen met Inventum Technologies B.V.
N.B.
Het defect van één of meerdere onderdelen
rechtvaardigt in geen enkel geval de vervanging
of terugzending van de volledige kraan. Alle
relevante onderdelen zijn op korte termijn te
verkrijgen.
1.3 Aansprakelijkheid
Inventum Technologies B.V. of uw installateur/
leverancier accepteert geen aansprakelijkheid
voor schade of lichamelijk letsel van welke
aard dan ook ontstaan door:
• het niet opvolgen van de instructies in
deze handleiding;
• onvoorzichtigheid bij installatie, gebruik, on-
derhoud en reparatie van de kraan;
• gebruik niet conform de toepassing;
• het toepassen van onderdelen welke niet
door de fabrikant zijn geleverd;
• gevolgschade door lekkage.
1.2 Garantie
Deze kraan is met grote zorg vervaardigd en
wordt door Inventum Technologies B.V. ge-
garandeerd op kostenloze reparatie van alle
materiaal- en/of constructiefouten.
Garantieverlening
De zorg voor de uitvoering van de garantie
berust in eerste instantie bij de installateur of
leverancier waar de HotSpot Titanium 3-in-1
kraan is gekocht. Raadpleeg dan ook altijd
eerst uw installateur of leverancier.
Garantietermijn
•2 jaar* garantie op de onderdelen zonder
registratie;
•Na registratie op de website is de garantie-
termijn 5 jaar op materiaal.
* gerekend vanaf de datum op het aankoopbewijs
Garantievoorwaarden
• Registreer het product binnen 3 maanden
na aankoop.
• Bij aanspraak op garantie moet het model
van de kraan vermeld worden.
• De aankoopnota met vermelding van de
aankoopdatum dient overlegd te worden.
De garantie geldt alleen als:
•er materiaal- en constructiefouten zijn (e.e.a.
ter beoordeling van de fabrikant);

2.1 Inhoud verpakking kraan
Naast uw HotSpot Titanium boiler beschikt u ook
over een HotSpot Titanium 3-in-1 kraan in een
aparte verpakking. Deze omvat het volgende:
1) Een HotSpot Titanium 3-in-1 kraan met
gemonteerde slangen en besturingskabel.
2) Een onderlegring, met O-ring.
3) Een stalen drukring met rubber pakking.
4) Twee moeren voor de montage kraan.
5) Een gebruikers- en installatiehandleiding
kraan.
2 Leveringsomvang
De unieke HotSpot Titanium 3-in-1 kraan werkt
met een elektronische bedieningstoets om het
water uit de kraan te laten stromen. Middels
een volkomen veilige laagspanning zorgt het
IntelliProtect©-systeem voor de veiligheid. Het
kraanhuis en de uitloop zullen een lage tem-
peratuur houden, ook als u langer tapt.
3 Bediening
LED
Fig. 3.1 Indicatielampje
• Vermijd grote krachten en belasting van de
kraanuitloop.
• In verband met verbrandingsgevaar wordt
afgeraden de kraanuitloop te verstellen
tijdens het tappen.
• Het verdient aanbeveling de kraanuitloop
dicht boven het te vullen object te hou-
den, dit beperkt afkoeling van het water,
spetters en stoomvorming.
Naast de elektronische bedieningstoets zit
een indicatielampje (LED) (zie fig. 3.1). Zodra
de elektronische bedieningstoets wordt be-
diend gaat dit lampje continu branden. Na een
vertraging van 0.5 seconde opent de kraan(*)
en gaat het indicatielampje knipperen.
Indien de panvuloptie is geselecteerd zal het
indicatielampje na 10 seconden weer continu
gaan branden, ter indicatie dat het water zal
doorlopen als de knop wordt losgelaten. Af-
gifte van water stopt in dit geval onmiddellijk
als de druktoets weer wordt bediend.
(*) intelliProtect©niveau 1, zie voor de instelling
van de beveiliging de handleiding van de boiler.
Om gevaarlijke situaties te voor-
komen dienen zowel de HotSpot
Titanum boiler als de HotSpot Ti-
tanium 3-in-1 kraan volgens de
bijgaande installatievoorschriften*
te worden geïnstalleerd door een
erkend vakman.
* U vindt de installatievoorschriften
achterin dit boekje (Hoofdstuk 7).
Dit apparaat is niet bedoeld voor
gebruik door personen (incl. kin-
deren) met fysieke, mentale en/of
visuele beperkingen, of gebrek aan
kennis en ervaring, tenzij onder
begeleiding van een daartoe be-
voegd persoon.
Gebruik geen plastic (wegwerp)-
bekers om het kokende water op
te vangen. Deze bekers zijn vaak
niet bestand tegen de hoge tem-
peratuur!
Als u een kop, glas of pan vult met
water uit de HotSpot Titanium
wordt deze in korte tijd zeer heet!
Houd hier rekening mee, gebruik
bescherming zoals ovenhand-
schoenen of pannenlappen.
U dient altijd voorzichtig te zijn
met het kokende water dat uit
de kraan stroomt! Verbrandings-
gevaar bij direct huidcontact!
Kopjes met een holle bo-
dem moeten voorzichtig in de
straal worden gebracht, om te
voorkomen dat het kokende water
over de rand loopt.
4

Laat uw HotSpot Titanium 3-in-1
kraan jaarlijks ontkalken (Hoofd-
stuk 4 - Vervangen Aerator) als u in
een gebied woont met hard water
(hoger dan 12 °dH)
Vervangen kraan cartridge
1. Sluit de watertoevoer af;
2. Verwijder het kleine dopje onder op
de bedieningshendel;
3. Schroef de stelschroef in de bedie-
ningshendel los en neem deze weg;
4. Draai de borgmoer los;
5. Neem de cartridge uit en vervang
deze voor de nieuwe;
6. Plaats alle onderdelen terug door
bovenstaande punten in omge-
keerde volgorde uit te voeren.
7. Zet de watertoevoer aan en controleer
op lekkages.
4 Onderhoud
Laat uw HotSpot Titanium 3-in-1 kraan jaar-
lijks ontkalken als u in een gebied woont met
hard water (hoger dan 12 °dH)
4.1 Schoonmaken
Zowel de behuizing van de boiler als de kraan
is met een zachte doek eenvoudig te reini-
gen. Gebruik geen agressieve of schurende
schoonmaakmiddelen.
4.2 De kraan
Afhankelijk van het gebruik en de hardheid
van het water zal in de uitloop van de kraan
kalkaanslag kunnen ontstaan. Indien de water-
afgifte minder wordt dan 2,2 liter per minuut,
dient u de uitloop te reinigen of de perlator te
vervangen.Deze perlators zijn verkrijgbaar bij
Inventum Technologies B.V. Vervangen gaat
eenvoudig:
5 Storing
De HotSpot Titanium 3-in-1 kraan is een
Nederlands kwaliteitsproduct, ontwikkeld op
basis van jarenlange ervaring en gebouwd met
eersteklas materialen. Indien zich onverhoopt
toch een storing voordoet, kunt u deze oplos-
sen aan de hand van de tabel.* Als de voorge-
schreven handeling niet het gewenste eect
heeft, trek dan de stekker uit het stopcontact
en waarschuw uw installateur. Noteer eerst
productnaam, typenummer en serienummer
van uw HotSpot Titanium boiler. Deze infor-
matie vindt u aan de achterzijde van het ap-
paraat.
* in de gebruikers- en installatiehandleiding van de
boiler.
Uw HotSpot Titanium 3-in-1 kraan
mag alleen door de erkende vak-
man worden gerepareerd. Zelf
repareren kan tot gevaarlijke situ-
aties leiden! Bij reparatie door on-
bevoegden vervalt de garantie!
Indien het netsnoer beschadigd is
dient dit uitsluitend door de tech-
nische storingsdienst van Inventum
vervangen te worden om gevaarlij-
ke situaties te vermijden.
6 Einde levensduur
De HotSpot Titanium 3-in-1 kraan bevat geen
giftige of schadelijke stoen en kan worden
aangeboden bij uw plaatselijke afvalverwerker.
Ook de verpakkingsmaterialen zijn geheel re-
cyclebaar.
Zorg ervoor dat bij het schoon-
maken of uitvoeren van onderhoud
in geen enkel geval de kokend wa-
terfunctie van de kookkraan be-
diend wordt!
5
Vervangen aerator ivm verkalking en/of ver-
vuiling
1. Schroef (eventueel met een doek
voor meer grip) de moer van de
kraanuitloop los;
2. Vervang de perlator of spoel deze
grondig schoon;
3. Plaats alles terug in omgekeerde
volgorde en controleer de aanwezig-
heid van de pakking.

7 Installatie
Bij de installatie dient in acht te worden genomen:
• Installeer de boiler volgens de installatie-
handleiding die bij de boiler is geleverd;
• Leidingdruk: 1 - 5 bar;
• Maximum warmwatertemperatuur: 80 ˚C
• Bij een leidingdruk hoger dan 5 bar wordt
een druk-reduceertoestel aangeraden om
een goede werking te garanderen;
1. Boor een gat in het aanrechtblad op
de gewenste plek van maximaal Ø35 mm;
2. Schuif de kraan met de slangen van boven
naar beneden door het aanrechtblad. De vlak-
ke zitting is optioneel. De O-ring moet
tussen het aanrechtblad en de kraan ge-
monteerd worden. Voorkom dat er on-
derdelen tussen de zitting van de kraan en
het aanrechtblad geklemd worden;
3. Draai de twee losse draadeinden van onderaf
minimaal 5 slagen in het huis van de kraan
Voorkom dat het schroefdraad beschadigd;
4. Schuif de U-vormige rubberen pakking en
vlakke stalen plaat samen met de moer
over de draadeinden;
Fig. 7.2 Aanbrengen slang op 3-in-1 kraan
Fig. 7.3 Aanbrengen borgclip
9. Sluit de draad die uit de HotSpot Titanium
3-in-1 kraan komt aan op de connector aan
de achterzijde van de boiler (haakje naar be-
neden) (zie fig 7.4).
Fig. 7.4 Aansluiten draad op connector boiler
Lees verdere details in de installatie- en gebrui-
kershandleiding van de HotSpot Titanium boiler.
5. Plaats de moeren over de draadeinden en
draai deze onder het aanrechtblad met bij-
geleverde pijpsleutel strak aan;
6. Sluit de warm- en koudwaterslang (te herken-
nen aan de kleurcodering op de slang) aan
op het leidingnetwerk. Optioneel kan de
warmwater aansluiting op de warmwater-
slang van de combiboiler worden aange-
sloten. De warm-en koudwaterslangen zijn te
herkennen aan de kleurcodering op de slang.
Hierbij is rood voor de warmwater aansluiting
en blauw voor de koudwaterleiding. Verwij-
der dan de dop van de rode warmwater slang
met geschikt gereedschap.
8. Borg de koppeling met de bij de boiler
meegeleverde metalen borgclip. Let op, de
clip moet netjes om het koppelingshuis klik-
ken. Controleer of de verbinding goed is ge-
maakt door zachtjes aan de slang te trekken;
Fig. 7.1 Bevestigen kraan op aanrechtblad
7. Schuif de koppeling aan de rode slang die
uit de boiler komt over de 3-in-1 kraan
aansluiting tot deze niet verder kan;
6

Ø
330 (Adrianna)
(Alessio)
Fig. 8 Maatvoering 3-in-1 kraan
Maatvoering
7

Inventum Technologies B.V. Tel.: [phone]
Postbus 275, 3990 GB Houten Fax: [phone]
Kaagschip 25, 3991 CS Houten E-mail: [email protected]
11/2016 06038 rev-8
www.hotspot-titanium.com
Powered by
The HotSpot Titanium was designed and developed by Inventum.
A 100% Dutch company with over 100 years of dedication, knowledge and expertise.
Installed by:
Installiert von:
Geïnstalleerd door:
