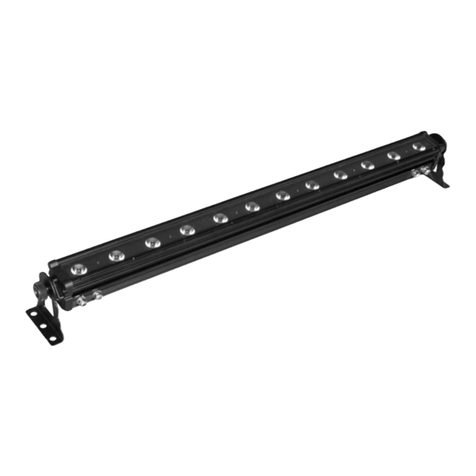

HQ Power HQLE10029 User manual

HQLE10029
USER MANUAL 4
HANDLEIDING 12
MODE D'EMPLOI 20
MANUAL DEL USUARIO 28
BEDIENUNGSANLEITUNG 36
INSTRUKCJA OBSŁUGI 44
MANUAL DO UTILIZADOR 53

HQLE10029
V. 01 –07/12/2020 2 ©Velleman nv
5 CH
channel
from
to
function
1
0
9
no function
10
129
rotate left (slow-fast)
130
139
stop
140
255
rotate right (slow-fast)
2
0
255
master dimming (0-100 %)
3
0
255
stroboscope (rate 0-100 %)
4
0
9
no function
10
19
red
20
29
green
30
39
blue
40
49
white
50
59
amber
60
69
UV
70
79
red + green
80
89
red + blue
90
99
red + white
100
109
red + amber
110
119
red + UV
120
129
green + blue
130
139
green + white
140
149
green + amber
150
159
green + UV
160
169
blue + white
170
179
blue + amber
180
189
blue + UV
190
199
white + amber
200
209
white +UV
210
219
amber + UV
220
229
red + green + blue
230
239
red + blue + amber
240
249
green + white + UV
250
255
all LEDs on
5
0
9
no function
10
39
auto programme 1
40
69
auto programme 2
70
99
auto programme 3
100
129
auto programme 4
130
159
sound programme 1
160
189
sound programme 2
190
219
sound programme 3
220
255
sound programme 4

HQLE10029
V. 01 –07/12/2020 3 ©Velleman nv
11 CH
channel
from
to
function
1
0
9
no function
10
129
rotate left (slow-fast)
130
139
stop
140
255
rotate right (slow-fast)
2
0
255
master dimming (0-100 %)
3
0
255
stroboscope (rate 0-100 %)
4
0
255
red (0-100 %)
5
0
255
green (0-100 %)
6
0
255
blue (0-100 %)
7
0
255
white (0-100 %)
8
0
255
amber (0-100 %)
9
0
255
UV (0-100 %)
10
0
9
no function
10
19
red
20
29
green
30
39
blue
40
49
white
50
59
amber
60
69
UV
70
79
red + green
80
89
red + blue
90
99
red + white
100
109
red + amber
110
119
red + UV
120
129
green + blue
130
139
green + white
140
149
green + amber
150
159
green + UV
160
169
blue + white
170
179
blue + amber
180
189
blue + UV
190
199
white + amber
200
209
white +UV
210
219
amber + UV
220
229
red + green + blue
230
239
red + blue + amber
240
249
green + white + UV
250
255
all LEDs on
11
0
9
no function
10
39
auto programme 1
40
69
auto programme 2
70
99
auto programme 3
100
129
auto programme 4
130
159
sound programme 1
160
189
sound programme 2
190
219
sound programme 3
220
255
sound programme 4

HQLE10029
V. 01 –07/12/2020 4 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle
could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect the local environmental
rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing HQPower! Please read the manual thoroughly before bringing this
device into service. If the device was damaged in transit, do not install or use it and contact
your dealer.
2. Safety Instructions
Read and understand this manual and all safety signs before using
this appliance.
For indoor use only.
The exclamation point within an equilateral triangle is intended to
alert the user of the presence of important operating and
maintenance (servicing) instructions in the literature accompanying
the appliance.
Do not stare at light source.
Minimum distance from lighted objects (metres).
This luminaire is not suitable for direct mounting on normally
flammable surfaces (suitable only for mounting on non-combustible
surfaces).

HQLE10029
V. 01 –07/12/2020 5 ©Velleman nv
CAUTION
RISK OF ELECTRIC SHOCK. DO NOT OPEN.
Caution –To reduce the risk of electric shock, do not remove cover
(or back).
No user-serviceable parts inside. Refer servicing to qualified
personnel.
To avoid the risk of fire or electric shock, do not expose this product
to rain or humidity.
•This device can be used by children aged from 8 years and above,
and persons with reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they have been given
supervision or instruction concerning the use of the device in a
safe way and understand the hazards involved. Children shall not
play with the device. Cleaning and user maintenance shall not be
made by children without supervision.
•Always connect the device to a grounded circuit to avoid risk of
electrocution.
•Always disconnect mains power when the device is not in use or
when servicing or maintenance activities are performed. Handle
the power cord by the plug only.
•If the external flexible cable or cord of this device is damaged, it
shall be exclusively replaced by the manufacturer or his service
agent or a similar qualified person in order to avoid a hazard.
•All cords and cables should be routed so that they will not be
walked on or pinched by items placed upon or against them. Pay
particular attention to the point where they exit the unit.
•Protect this device from heat sources such as radiators, heat
registers, stoves, or other appliances (including amplifiers) that
produce heat.
•Do not remove the cover under any conditions. There are no user-
serviceable parts inside. Never operate this device when its cover
is removed.
•Do not operate a visibly damaged device. Do not attempt to
operate this device if the power cord has been frayed or broken.
•Always mount this device in a safe and stable manner. Mount this
device in an area that will allow proper ventilation. Allow about
15 cm between this device and a wall.
•Do not use the luminaire with a cracked or broken protective
shield. Disconnect immediately from the mains. The protective
shield is not replaceable.

HQLE10029
V. 01 –07/12/2020 6 ©Velleman nv
•Familiarise yourself with the functions of the device before actually
using it.
•Always make sure to connect the device to an alternating current
matching the value stated on the device.
•Always install the device in a well-ventilated location.
•Keep this device away from dust and extreme temperatures. Make
sure the ventilation openings are clear at all times. For sufficient
air circulation, leave at least 2.5 cm in front of the openings.
•Never carry or move the device from the power cord or any other
moving part. Always use the bracket.
•In the event of an operating problem, stop using the device
immediately.
•This device is not designed for permanent operation: regular
operation breaks will prolong its live.
3. General Guidelines
•Refer to the Velleman®Service and Quality Warranty on the last pages of this manual.
•All modifications of the device are forbidden for safety reasons. Damage caused by user
modifications to the device is not covered by the warranty.
•Only use the device for its intended purpose. Using the device in an unauthorised way will
void the warranty.
•Damage caused by disregard of certain guidelines in this manual is not covered by the
warranty and the dealer will not accept responsibility for any ensuing defects or problems.
•Nor Velleman nv nor its dealers can be held responsible for any damage (extraordinary,
incidental or indirect) –of any nature (financial, physical…) arising from the possession,
use or failure of this product.
•Keep this manual for future reference.
4. Installation
4.1 General Guidelines
WARNING
Minimum distance from lighted objects: 0.5 m.
•Have the device installed by a qualified person, respecting all applicable norms.
•Install the device on an even, fire-resistant, scratch-resistant, water-resistant and non-
slippery surface.
•The carrying construction must be able to support 10 times the weight of the device for
1 hour without deforming.
•Make sure there is no flammable material within a 1 m radius of the device.
•Install the device in a location with few passers-by that is inaccessible to unauthorised
persons.
•Install the device in a location where you can easily access the power cord.

HQLE10029
V. 01 –07/12/2020 7 ©Velleman nv
4.2 Overhead Installation
•When hung, the device must always be secured with a secondary attachment e.g. a safety
cable (not incl.).
Secondary Attachment
Hanger
Where a hanger is provided, the bearing parts of the hanger shall be capable of supporting
ten (10) times the weight of the luminaire without permanent deformation and shall be
manufactured from non-combustible materials such as steel or its equivalent.
Accessories
The design of the luminaire shall be such that removable accessories, e.g. colour frames
and barn doors, when properly inserted, cannot fall out of the luminaire.
Secondary Suspension
A secondary suspension shall be provided for the luminaire, except where the luminaire is
arranged for floor mounting or if it is intended for handheld use. The secondary suspension
shall be designed and mounted in such a way that in the event of a failure of the primary
suspension, no part of the luminaire can fall. The secondary suspension must withstand a
30 cm vertical drop for 30 times.
•Never stand directly below the device when it is being mounted, removed or serviced. Have
a qualified technician check the device once a year and once before you bring it into
service.
•Overhead mounting requires extensive experience: calculating workload limits, determining
the installation material to be used… Have the material and the device itself checked
regularly. Do not attempt to install the device yourself if you lack these qualifications as
improper installation may result in injuries.
•For truss mounting, use an appropriate clamp (not incl.) and fit an M10 bolt through the
centre of the (folded) bracket.
4.3 Connection
•Have a qualified electrician carry out the electric connection.
•Connect the device to the mains with the power plug. All devices must be powered directly
off a grounded switched circuit. Never connect the device to a dimmer or rheostat.
•The installation has to be approved by an expert before the device is taken into service.
5. Operation
The device can be used in the following modes:
•stand-alone mode
•master/slave
•with a DMX-512 controller.

HQLE10029
V. 01 –07/12/2020 8 ©Velleman nv

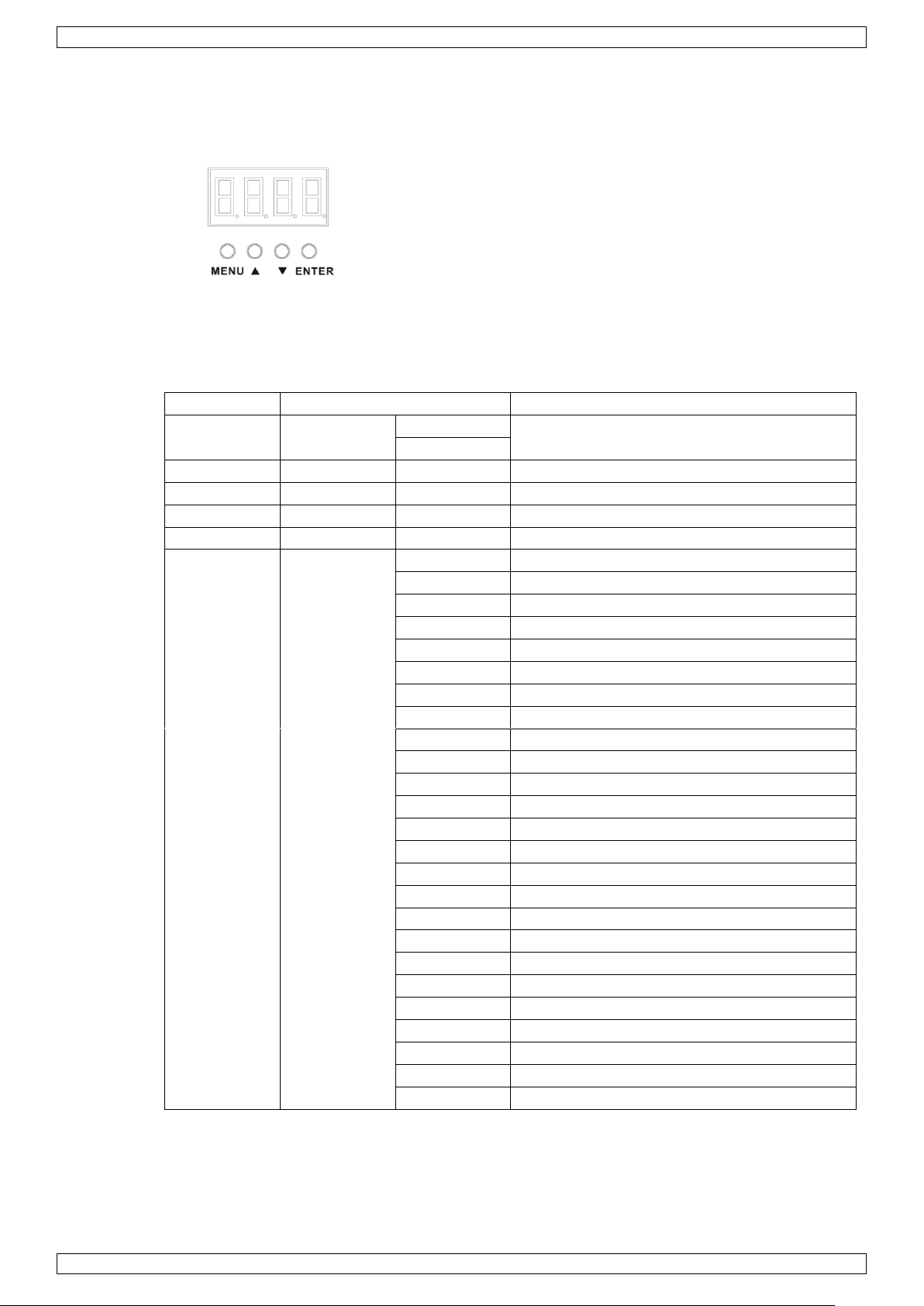

5.1 Control Panel
Access the control panel functions using the four panel buttons located around the display.
MENU
scroll through the menu options
ENTER
confirm a selection
UP
upwards through the menu list
DOWN
downwards through the menu list
5.2 Menu
mode
programming
description
DMX
Addr
11CH
d001-d512
5CH
auto
Auto
Au1-3
auto programme
sound
Soun
So1-3
sound programme
speed
SPEE
SP1-SP9
speed
sensitivity
SEns
Se1-Se9
microphone sensitivity
static colour
Stat
S01
red
S02
green
S03
blue
S04
white
S05
amber
S06
UV
S07
red + green
S08
red + blue
S09
red + white
S10
red + amber
S11
red + UV
S12
green + blue
S13
green + white
S14
green + amber
S15
green + UV
S16
blue + white
S17
blue + amber
S18
blue + UV
S19
white + amber
S20
white +UV
S21
amber + UV
S22
red + green + blue
S23
red + blue + amber
S24
green + white + UV
S25
all LEDs on

HQLE10029
V. 01 –07/12/2020 9 ©Velleman nv
dimming
dIMM
dI1-dI9
master dimming
silent scene
SILE
on/oFF
closed/open light when no music in sound
mode
slave
SLAV
Slave
slave mode
display
dISP
dISP
normal display
dSIP
inverted display
IR
InFr
on/oFF
IR remote signal reception enabled/disabled
5.3 Stand-Alone Mode
The device starts running in stand-alone mode after connection to the mains. This mode allows
you to use the device without controller.
5.4 Master/Slave Mode
•The master/slave mode allows for connecting several devices to a single master device in a
daisy chain.
•All slave devices will then work synchronously with the master device.
•Configure all slave units before connecting the master unit to the daisy chain.
5.5 DMX Mode
The DMX mode allows you to control the device with any universal DMX controller.
•All DMX-controlled devices need a digital start address so that the correct device responds
to the signals. This digital start address is the channel number from which the device starts
to “listen” to the DMX controller. The same starting address can be used for a whole group
of devices or an individual address can be set for every device.
•When all devices have the same address, all the units will “listen” to the control signal on
one particular channel. In other words: changing the settings of one channel will affect all
devices simultaneously. If you set individual addresses, each device will “listen” to a
separate channel number. Changing the settings of one channel will only affect the device
in question.
Refer to page 3 of this manual for the DMX channel values.
5.6 Remote Control
Black Out
Press this button to black out the current active mode. Press again to return.
Auto
1. Press <AUTO> to enable the auto mode.
2. Press <+> or <-> to choose the different programmes.
3. Press <AUTO> to disable.
Sound
1. Press <SOUND> to enable the sound mode.
2. Press <+> or <-> to choose the different programmes.
3. Press <SOUND> to disable.

HQLE10029
V. 01 –07/12/2020 10 ©Velleman nv
Strobe
1. Press <STROBE> to enable the strobe mode.
2. Press <+> or <-> to choose the different programmes.
3. Press <STROBE> to disable.
Speed
1. Press <SPEED>.
2. Press <+> or <-> to adjust the programme speed.
Sensitivity
1. Press <SENSITIVITY>.
2. Press <+> or <-> to adjust the microphone sensitivity.
DMX/%
Allows you to activate/de-activate the DMX mode.
Manual
1. Press <MANUAL>.
2. Press <R>, <G> <B> or <W> to select your colour.
3. Press <+> or <-> to select the static colours.
Fade/Unit
1. Press <FADE/UNIT>.
2. Press <FADE/UNIT> to exit.
1-9
Press <1> to <9> to adjust the colour intensity.
6. Care and Maintenance
Before starting any cleaning or maintenance activities:
1. Unplug the device's power cord from the outlet.
2. Let the device cool down.
Cleaning
Frequent cleaning is recommended to insure proper function and an extended life. The
frequency of cleaning depends on the environment in which the fixture operates: damp, smoky
or particularly dirty environments can cause greater accumulation of dirt on the fixture’s optics.
•Use normal glass cleaner and a soft cloth to wipe off the outside casing. Never use alcohol,
solvents, or ammonia-based cleaners.
•Always be sure to dry all parts completely before plugging the device back in.
•Do not immerse the device in any liquid.
Maintenance
Regular inspections are recommended to insure proper function and extended life.
•All screws should be tightened and free of corrosion.
•The housing, the lenses, the mounting supports and the installation location (e.g. ceiling,
suspension, trussing) should not be deformed, modified or tampered with; e.g. do not drill
extra holes in mounting supports, do not change the location of the connections…
•Mechanically moving parts must not show any signs of wear and tear.
•The electric power supply cables must not show any damage. Have a qualified technician
maintain the device.
•There are no user-serviceable parts, apart from the fuse.
•Refer to an authorized dealer for service and/or spare parts.

HQLE10029
V. 01 –07/12/2020 11 ©Velleman nv
Fuse Replacement
1. Unplug the device's power cord from the outlet.
2. Let the device cool down.
3. Open the fuse holder.
4. Replace with an identical fuse.
5. Insert the fuse holder back in its place, replace the rear cover and reconnect power.
7. Technical Specifications
power supply
HQLE10029................................................................................ 100-240 V~, 50/60 Hz
remote control....................................................................................1x CR2025 (incl.)
power consumption................................................................................................... 60 W
fuse ..................................................................................................................F1A/250V
max. link-out current .................................................................................................10 A
LEDs in device.....................................................................................5x 12 W RGBWA-UV
2 DMX channel modes................................................................................................5/11
dimensions ........................................................................................350 x 350 x 440 mm
weight................................................................................................................... 4.5 kg
ta........................................................................................................................ ≤25 °C
tx........................................................................................................................... 43 °C
ta
Environmental temperature
tx
Steady-state housing temperature
Use this device with original accessories only. Velleman nv cannot be held
responsible in the event of damage or injury resulting from (incorrect) use of this
device. For more info concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in this manual is subject
to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved.
No part of this manual may be copied, reproduced, translated or reduced to any electronic
medium or otherwise without the prior written consent of the copyright holder.

HQLE10029
V. 01 –07/12/2020 12 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de
verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik
neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg
uw dealer.
2. Veiligheidsvoorschriften
Lees en begrijp deze handleiding en de veiligheidsinstructies vóór
ingebruikname.
Enkel geschikt voor gebruik binnenshuis!
Het uitroepteken in een driehoek, zoals afgebeeld op het systeem, is
bedoeld om de gebruiker attent te maken op belangrijke bedienings-
en onderhoudsinstructies in deze gebruikershandleiding.
Kijk niet rechtstreeks in een lichtbron.
Minimumafstand tot de belichte voorwerpen (meter).
Dit verlichtingstoestel is niet geschikt voor rechtstreekse montage op
ontvlambare oppervlakken (alleen geschikt voor montage op
onontvlambare oppervlakken).

HQLE10029
V. 01 –07/12/2020 13 ©Velleman nv
OPGELET
ELEKTROCUTIEGEVAAR. NIET OPENEN.
Opgelet –Om het risico op elektrische schokken te vermijden, mag u
de dekplaat (of achterkant) niet verwijderen.
Er zijn geen vervangbare onderdelen in dit toestel. Laat het
onderhoud over aan een vakman.
Stel dit product niet bloot aan regen of vocht om het risico op brand
of elektrische schokken te voorkomen.
•Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar,
door personen met fysieke, zintuiglijke of verstandelijke
beperkingen, of door personen met gebrek aan ervaring en kennis,
op voorwaarde dat dit onder toezicht gebeurt van een persoon die
verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft
gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn
van de risico's die het gebruik van het toestel met zich meebrengt.
Kinderen mogen niet met het toestel spelen. De reiniging en het
onderhoud van het toestel mogen niet worden uitgevoerd door
kinderen, tenzij ze onder toezicht staan.
•Sluit het toestel steeds aan op een geaard stopcontact om
elektrische schokken te voorkomen.
•Trek de stekker uit het stopcontact wanneer het toestel niet in
gebruik is of voordat u het toestel reinigt. Houd de voedingskabel
altijd vast bij de stekker en niet bij de kabel.
•Indien de externe, flexibele kabel beschadigd is, dan moet deze
door de fabrikant, diens servicedienst, of een gelijkwaardig
bekwaam persoon vervangen worden, om gevaar te vermijden.
•Plaats de kabels zodanig dat niemand erop kan trappen of erover
kan vallen of struikelen, vooral bij de stekker en het punt waar de
kabel het toestel verlaat.
•Houd dit toestel uit de buurt van warmtebronnen zoals radiatoren,
verwarmingselementen, fornuizen of andere toestellen (incl.
versterkers) die warmte produceren.
•Demonteer of open dit toestel nooit. De gebruiker mag geen
onderdelen vervangen. Gebruik dit toestel nooit wanneer de
behuizing geopend is.
•Gebruik nooit een beschadigd toestel. Gebruik dit toestel niet
indien de voedingskabel beschadigd is.
•Monteer dit toestel steeds op een veilige en stabiele manier.
Monteer dit toestel in een ruimte waar voldoende ventilatie

HQLE10029
V. 01 –07/12/2020 14 ©Velleman nv
aanwezig is. Houd een afstand van ongeveer 15 cm vanaf het
toestel tot de muur.
•Gebruik het toestel niet indien de beschermplaat gebarsten of
gebroken is. Ontkoppel het toestel onmiddellijk. De beschermplaat
is niet vervangbaar.
•Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
•Sluit het toestel aan op een geschikt stopcontact (zie label op het
toestel).
•Plaats het toestel in een goed geventileerde ruimte.
•Bescherm tegen stof en extreme temperaturen. Zorg ervoor dat de
ventilatieopeningen niet worden geblokkeerd. Voorzie een ruimte
van minstens 2.5 cm tussen het toestel en elk ander object.
•Verplaats of draag het toestel nooit aan de voedingskabel of
andere bewegende onderdelen. Gebruik steeds de beugel.
•Als het toestel niet correct functioneert, schakel het onmiddellijk
uit.
•Dit toestel is niet geschikt voor permanent gebruik: een
regelmatige onderbreking verlengt de levensduur.
3. Algemene richtlijnen
•Raadpleeg de Velleman®service- en kwaliteitsgarantie achteraan deze handleiding.
•Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die
de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
•Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij
ongeoorloofd gebruik.
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze
handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen
die hier rechtstreeks verband mee houden.
•Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade
(buitengewoon, incidenteel of onrechtstreeks) –van welke aard dan ook (financieel,
fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.
•Bewaar deze handleiding voor verdere raadpleging.
4. Installatie
4.1 Algemene richtlijnen
WAARSCHUWING
Minimumafstand tot de belichte voorwerpen: 0.5 m.
•Laat het toestel door een vakman installeren, conform de toepasselijke normen.
•Plaats het toestel op een vlak, brandwerend, krasvrij, waterbestendig en slipvrij oppervlak.

HQLE10029
V. 01 –07/12/2020 15 ©Velleman nv
•De draagconstructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het
gewicht van dit toestel kunnen dragen zonder te vervormen.
•Verwijder alle brandbaar materiaal in een straal van 1 m rond het toestel.
•Installeer dit toestel op een plaats waar weinig mensen voorbijkomen en die niet
toegankelijk is voor onbevoegden.
•Plaats het toestel zodanig dat de voedingskabel gemakkelijk bereikbaar is.
4.2 Het toestel ophangen
•Maak het toestel ook altijd vast met een tweede bevestiging (bv. een veiligheidskabel, niet
meegelev.).
Tweede bevestiging
Beugels
Wanneer een beugel wordt gebruikt, moeten de onderdelen van de beugel tien keer het
gewicht van de lichtarmatuur kunnen dragen zonder permanente vervorming en moeten
deze vervaardigd zijn uit niet-brandbaar materiaal zoals staal of gelijkwaardig materiaal.
Accessoires
Het ontwerp van de lichtarmatuur moet zodanig zijn dat verwijderbare accessoires, zoals
kleurfilters en barndoors, wanneer correct gemonteerd, niet uit de behuizing kunnen
vallen, ongeacht de positie van de lichtarmatuur.
Veiligheidsophanging
Lichtarmaturen moeten voorzien zijn van een veiligheidsophanging, tenzij ze bestemd zijn
voor vloermontage. Deze veiligheidsophanging moet zodanig zijn ontworpen en
gemonteerd dat er geen enkel onderdeel van de lichtarmatuur kan vallen, zelfs als de
hoofdophanging breekt. De veiligheidsophanging moet 30 keer een val van 30 cm kunnen
doorstaan zonder te breken.
•Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het
toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het
1 x per jaar volledig nakijken.
•Vermijd brute kracht tijdens de bediening. U moet de maximumbelasting van de
draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, …
Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u
er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.
•Voor montage op een lichtbrug, gebruik een geschikte klem (niet meegelev.) en draai een
M10-bout doorheen het midden van de (geplooide) beugel.
4.3 Aansluiting
•De elektrische aansluiting mag alleen door een vakman uitgevoerd worden.
•Steek de stekker in het stopcontact. Alle toestellen moeten via een geaard stopcontact
gevoed worden. Sluit het toestel nooit aan op een dimmer of reostaat.
•De installatie moet voor het eerste gebruik gekeurd worden door een expert.
5. Gebruik
Het toestel kan gebruikt worden als volgt:
•autonome modus (standalone)
•master/slave-modus
•met een DMX-512-controller.

HQLE10029
V. 01 –07/12/2020 16 ©Velleman nv
5.1 Controlepaneel
Bedien het controlepaneel met de vier knoppen onderaan de display.
MENU
door de opties scrollen
ENTER
een optie bevestigen
UP
naar boven in het menu scrollen
DOWN
naar onder in het menu scrollen
5.2 Menu
modus
programmeren
omschrijving
DMX
Addr
11CH
d001-d512
5CH
auto
Auto
Au1-3
automatisch programma
muziek
Soun
So1-3
muziekgestuurd programma
snelheid
SPEE
SP1-SP9
snelheid
gevoeligheid
SEns
Se1-Se9
microfoongevoeligheid
statische
kleur
Stat
S01
rood
S02
groen
S03
blauw
S04
wit
S05
amber
S06
UV
S07
rood + groen
S08
rood + blauw
S09
rood + wit
S10
rood + amber
S11
rood + UV
S12
groen + blauw
S13
groen + wit
S14
groen + amber
S15
groen + UV
S16
blauw + wit
S17
blauw + amber
S18
blauw + UV
S19
wit + amber
S20
wit + UV
S21
amber + UV
S22
rood + groen + blauw
S23
rood + blauw + amber
S24
groen + wit + UV
S25
alles leds aan

HQLE10029
V. 01 –07/12/2020 17 ©Velleman nv
dimmen
dIMM
dI1-dI9
master dimmer
silent scene
SILE
aan/uit
sluiten/openen wanneer geen muziek in
muziekgestuurde modus
slave
SLAV
Slave
slave-modus
display
dISP
dISP
normale weergave
dSIP
gespiegelde weergave
IR
InFr
aan/uit
IR-signaalontvangst inschakelen/uitschakelen
5.3 Autonome modus (standalone)
Het toestel start op in autonome modus, nadat u het gekoppeld hebt aan het lichtnet. In deze
modus kunt u het toestel zonder controller gebruiken.
5.4 Master/slave-modus
•In master/slave-modus kunt u meerdere toestellen aansluiten op één mastertoestel in een
reeks.
•Alle slavetoestellen zullen vervolgens synchroon functioneren met het mastertoestel.
•Configureer alle slavetoestellen vooraleer u het mastertoestel aansluit op de reeks.
5.5 DMX-modus
In DMX-modus kunt u het toestel aansturen via een universele DMX-controller.
•Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig zodat het juiste toestel
reageert op de signalen. Dit digitale startadres is het kanaalnummer van waarop het
toestel luistert naar het signaal van de DMX controller. U kunt één enkel startadres
gebruiken voor een groep toestellen of u kunt per toestel een nieuw startadres ingeven.
•Wanneer u een enkel startadres instelt, zullen alle toestellen ‘luisteren’ naar hetzelfde
kanaal. Met andere woorden: Wanneer u de instellingen voor 1 kanaal verandert, zullen
alle toestellen er tegelijk op reageren. Wanneer u verschillende adressen instelt, dan
luistert elk toestel naar een ander kanaal. Wanneer u de instellingen van een kanaal
verandert, zal enkel het toestel op dat kanaal reageren.
Zie pagina 3 van deze handleiding voor de waarden van de DMX-kanalen.
5.6 Afstandsbediening
Black Out
Druk op deze knop om de huidige actieve modus uit te schakelen. Druk nogmaals om terug te
keren.
Auto
1. Druk op <AUTO> om de automatische modus te activeren.
2. Druk op <+> of <-> om tussen de verschillende programma's te schakelen.
3. Druk op <AUTO> om te deactiveren.
Geluid
1. Druk op <SOUND> om de muziekgestuurde modus te activeren.
2. Druk op <+> of <-> om tussen de verschillende programma's te schakelen.
3. Druk op <SOUND> om te deactiveren.

HQLE10029
V. 01 –07/12/2020 18 ©Velleman nv
Stroboscoop
1. Druk op <STROBE> om de stroboscoopmodus te activeren.
2. Druk op <+> of <-> om tussen de verschillende programma's te schakelen.
3. Druk op <STROBE> om te deactiveren.
Snelheid
1. Druk op <SPEED>.
2. Druk op <+> of <-> om de programmasnelheid in te stellen.
Gevoeligheid
1. Druk op <SENSITIVITY>.
2. Druk op <+> of <-> om de microfoongevoeligheid in te stellen.
DMX/%
Druk op de DMX-modus te activeren/deactiveren.
Manueel
1. Druk op <MANUAL>.
2. Druk op <R>, <G>, <B> of <W> om de kleur te selecteren.
3. Druk op <+> of <-> om de statische kleuren te selecteren.
Fade/Unit
1. Druk op <FADE/UNIT>.
2. Druk op <FADE/UNIT> om te verlaten.
1-9
Druk op <1> tot <9> om te kleurintensiteit in te stellen.
6. Reiniging en onderhoud
Voor het reinigen of onderhoud:
1. Trek de stekker uit het stopcontact.
2. Laat het toestel afkoelen.
Reiniging
Een regelmatige reiniging is aanbevolen om een correcte werking en langere levensduur te
garanderen. De frequentie van de reiniging hangt af van de omgeving waarin het toestel wordt
gebruikt: in een vochtige, rokerige of vuile omgeving moet het toestel vaker gereinigd worden.
•Gebruik een glasreiniger en een zachte doek om de behuizing te reinigen. Gebruik nooit
alcohol, oplosmiddelen of ammoniak bevattende reinigers.
•Zorg ervoor dat alle onderdelen volledig droog zijn voordat u het toestel opnieuw aansluit.
•Dompel het toestel nooit onder in een vloeistof.
Onderhoud
Regelmatige controles zijn aanbevolen om een correcte werking en langere levensduur te
garanderen.
•Alle schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
•De behuizing, de lenzen, de montagebeugels en de montageplaats (bijvoorbeeld plafond,
ophanging of gebinte) mogen niet vervormd of aangepast worden; bv. geen extra gaten in
montagebeugels boren, de aansluitingen niet verplaatsen ...
•Mechanisch bewegende delen mogen geen sporen van slijtage vertonen.
•De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een
geschoolde technicus.
•De gebruiker mag geen onderdelen vervangen, behalve de zekering.
•Contacteer uw verdeler voor eventuele reserveonderdelen.

HQLE10029
V. 01 –07/12/2020 19 ©Velleman nv
De zekering vervangen
1. Trek de stekker uit het stopcontact.
2. Laat het toestel afkoelen.
3. Open de zekeringhouder.
4. Vervang door een geschikte zekering.
5. Plaats de zekeringhouder terug in het toestel en schakel de stroom weer in.
7. Technische specificaties
voeding
HQLE10029................................................................................ 100-240 V~, 50/60 Hz
afstandsbediening .................................................................... 1 x CR2025 (meegelev.)
verbruik .................................................................................................................. 60 W
zekering ............................................................................................................F1A/250V
max. uitgangsstroom (linkout) .................................................................................... 10 A
leds ...................................................................................................5x 12 W RGBWA-UV
2 DMX-modi..............................................................................................................5/11
afmetingen ........................................................................................350 x 350 x 440 mm
gewicht ................................................................................................................. 4.5 kg
ta........................................................................................................................ ≤25 °C
tx........................................................................................................................... 43 °C
ta
Omgevingstemperatuur
tx
Temperatuur in stationaire toestand
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk
voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer
informatie over dit product en de laatste versie van deze handleiding, zie
www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden
gewijzigd zonder voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te
nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium
zonder voorafgaande schriftelijke toestemming van de rechthebbende.

HQLE10029
V. 01 –07/12/2020 20 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie
peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non-sujets au tri sélectif ; une déchetterie traitera
l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage
local. Respecter la réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la
mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas
l’installer et consulter votre revendeur.
2. Consignes de sécurité
Lire et comprendre ce mode d'emploi et toutes les consignes de
sécurité avant d'utiliser l'appareil.
Uniquement pour usage à l’intérieur.
Le symbole d’un point d’exclamation à l’intérieur d’un triangle sert à
avertir l’utilisateur de la présence d’instructions d’utilisation et
d'entretien importantes dans la documentation qui accompagne
l’appareil.
Ne pas regarder directement dans la source de lumière.
Distance minimale des objets illuminés (mètres).
Ce luminaire ne convient pas à un montage direct sur des surfaces
normalement inflammables (appropriés uniquement à un montage
sur des surfaces ininflammables).
