HSM EASY LINE User manual

EASY LINE
SPA-SYSTEME easy line & easy line mix
1 Adapter
2 Systeme
SPA-SYSTEM · SYSTÈME SPA · SISTEMA SPA
BEDIENUNGSANLEITUNG
OPERATING MANUAL
NOTICE D’UTILISATION
ISTRUZIONI PER L’USO

UMRÜSTEN
UPGRADES · MODIFICATION DU SUPPORT À GODET SUR LE PISTOLET DE PEINTURE · MODIFICA

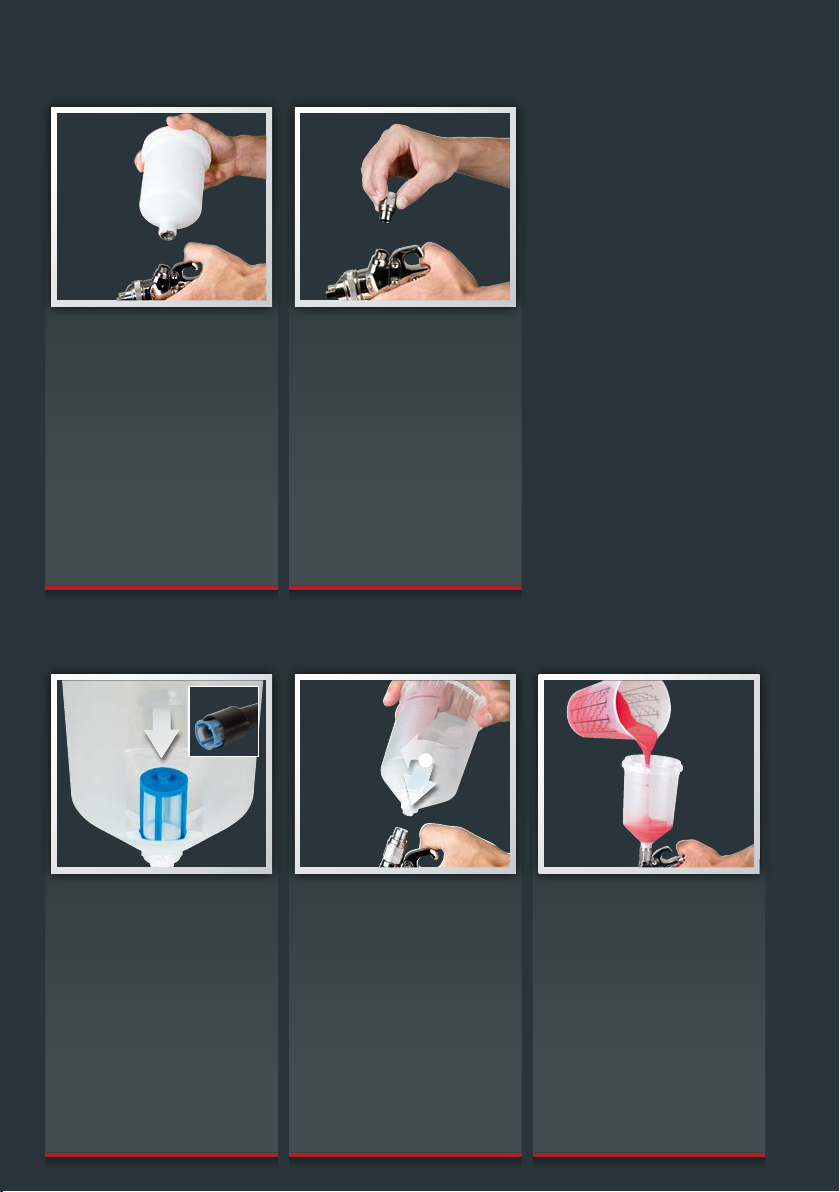

DE Passenden Schraubadapter an
der Spritzpistole befestigen
(siehe Adapterliste).
EN Fix the fitting screw-in adapter
on the injection pistol
(see adapter list).
FR En fonction du type de pistolet
utilisé, fixer l’adaptateur à vis
approprié sur le pistolet de pein-
ture (voir notre liste des adapta-
teurs).
IT Fissare un adattatore ad avvita-
mento adatto sulla pistola a
spruzzo (vedi elenco adattatori).
DE Vorhandenen Fließbecher von der
Spritzpistole entfernen.
EN Remove the existing flow cup from
the injection pistol.
FR Retirer le godet-pistolet original
livré avec le pistolet.
IT Rimuovere il serbatoio dalla pistola
a spruzzo.
ARBEITSVORBEREITUNG ...
WORK PREPARATION · PRÉPARATION DU TRAVAIL · PREPARAZIONE DI LAVORO ...
DE Becher befüllen.
EN Fill up cup.
FR Remplir le godet.
IT Riempire il serbatoio.
DE Mit der Einführhilfe Sieb am
Becherboden einsetzen.
EN With the applicator, insert the filter
on to the cup floor.
FR A l’aide de l’outil d’insertion, poser
le tamis au fond du godet-pistolet
HSM.
IT Inserire con il supporto di introdu-
zione il filtro sul fondo del serba-
toio.
DE Becher durch Drücken und gleich-
zeitiges Drehen auf dem Adapter
befestigen.
EN Fix cup by pressing and turning on
the adapter.
FR Fixer le godet sur l’adaptateur en le
pressant et en tournant en même
temps.
IT Fissare il serbatoio all’adattatore
premendo e ruotando contempora-
neamente.
1

DEMONTAGE
DISASSEMBLY · DÉMONTAGE · SMONTAGGIO
... ARBEITSVORBEREITUNG
... WORK PREPARATION · PRÉPARATION DU TRAVAIL · PREPARAZIONE DI LAVORO
DE Die Spritzpistole ist nun einsatz-
bereit.
EN The injection pistol is now ready to
be used.
FR Le pistolet est prêt à peindre.
IT A questo punto la pistola a spruzzo
è pronta all’uso.
DE FlipFlop-Verschluss schließen.
EN Close FlipFlop lock.
FR Fermer l’obturateur à déclic en
appuyant.
IT Chiudere la chiusura FlipFlop.
DE Spritzpistole um 180° drehen.
Abzugsbügel der Pistole kurz betäti-
gen, damit die Farbe aus dem Farb-
kanal der Pistole entweichen kann.
EN Rotate the injection pistol 180°.
Shortly press the pistol trigger so the
color can escape the color channel of
the pistol.
FR Retourner le pistolet. Actionner briè-
vement le pontet pour expulser
peinture ou vernis resté dans le
conduit du pistolet.
IT Ruotare la pistola a spruzzo di 180°.
Azionare brevemente la leva di
nebulizzazione della pistola affin-
ché la vernice possa fuoriuscire dal
canale della vernice.
DE Becher durch Drehen und gleich-
zeitiges Ziehen entfernen.
EN Remove the cup by simultaneously
rotating and pulling it.
FR Retirer le godet en le tournant et en
tirant en même temps.
IT Rimuovere il bicchiere girando e
ruotando contemporaneamente.
DE Achtung: FlipFlop-Verschluss vor
Verarbeitung durch Ziehen öffnen!
EN Attention: Open the FlipFlop lock
before preparation by pulling on it!
FR Attention: Avant de commencer à
peindre, ouvrir l’obturateur à déclic
en tirant dessus!
IT Attenzione: Aprire la chiusura
FlipFlop prima del trattamento
tirando!
DE Becher mit Deckel verschließen.
EN Close cup with cover.
FR Mettre le couvercle sur le godet-
pistolet HSM.
IT Chiudere il serbatoio con il coper-
chio.
1

LAGERN & REINIGEN
STORAGE & CLEANING · STOCKAGE & NETTOYAGE · STOCCAGGIO & PULIZIA
DE Verschlusskappe vom Deckel abre-
ißen und den Becher verschließen.
EN Tear off the cap from the cover and
close the can.
FR Couper le bouchon moulé sur le
couvercle et fermer le l’écoulement
du godet-pistolet HSM.
IT Rimuovere il tappo di chiusura dal
coperchio e chiudere il serbatoio.
DE Abzugsbügel betätigen und gleich-
zeitig Reinigungsmittel zuführen.
Bis zur vollständigen Reinigung
fortsetzen.
EN Press the trigger and simultane-
ously add cleaning agent.
FR Actionner le pontet tout en versant
l’agent de nettoyage. Poursuivre
l’action jusqu’au nettoyage
complet.
IT Azionare la leva di nebulizzazione
ed aggiungere contemporanea-
mente del detergente. Proseguire
fino al termine della pulizia.

DE Zur Verarbeitung der Flüssigkeit
muss der FlipFlop-Verschluss
geöffnet sein.
EN The FlipFlop lock must be opened
in order to work the liquid.
DE Der FlipFlop-Verschluss ist im
Deckel integriert und somit sofort
einsatzbereit.
EN The FlipFlop lock is integrated in
the cover and can be immediately
used.
FR Pour peindre, l’obturateur à déclic
doit être ouvert, sinon la dépres-
sion créée dans le godet empêche-
rait l’écoulement de la peinture.
IT Per la lavorazione dei liquidi è
necessario che la chiusura FlipFlop
sia aperta.
FR L’obturateur à déclic est intégré
dans le couvercle et prêt à fonc-
tionner.
IT La chiusura FlipFlop è integrata nel
coperchio e pertanto subito pronta
all’uso.
FUNKTION FLIPFLOP-VERSCHLUSS
FUNCTIONS OF THE FLIPFLOP LOCK · FONCTIONNEMENT DE L’OBTURATEUR À DÉCLIC ·
FUNZIONE DELLA CHIUSURA FLIPFLOP
DE Zur Arbeitsvorbereitung, Demon-
tage und Einlagerung muss der
FlipFlop-Verschluss geschlossen
sein.
EN The FlipFlop lock must be closed in
order to prepare for work, disas-
sembly and storage.
FR L’obturateur à déclic doit être
fermé pendant la préparation du
travail, le démontage et le stoc-
kage.
IT Per la preparazione alla lavora-
zione, lo smontaggio e la conserva-
zione è necessario che la chiusura
FlipFlop sia chiusa.

DAS BEWÄHRTEEINWEG-SYSTEM ZUR RATIONELLEN
VERARBEITUNG UND AUFBEWAHRUNG VON LACKEN
Schnelles und sauber es Nachfüllen
Direktes Sieben des Lackes im Becher möglich
Das bewährte Fließbecherprinzip garan tiert
exzellente Lackierergebnisse
Kein Reinigen des Einwegbechers:
kostensenkend und umweltfreundlich
Einlagern von Re stlacken möglich
EASY LINE
SPA-SYSTEME easy line & easy line mix
1 Adapter
2 Systeme
SPA-SYSTEM
DAS BEWÄHRTE EINWEG-SYSTEM ZUM ANMISCHEN UND AUFBEWAHREN VON LA CKEN.
Einfache Handhabung
Diverse Skalen für exaktes Mischen von Lacken
Wirtschaf tlich,da kein Reinigungsau fwand
Umweltf reundlich, da keine Lösemittel erforder lich
Einlagern von Re stlacken möglich
MISCHBECHER-
SYSTEM
1 System
4 Größen
HSM MISCHBECHER-SYSTEM
DAS WIRTSCHAFTLICHE UND UMWELTFRE UNDLICHE EINW EGBECHER-SYSTEM
Direktes Anmischen im Becher
Direktes Sieben des Lackes im Becher möglich
Das bewährte Fließbecherprinzip garan tiert
exzellente Lackierergebnisse
Kein Reinigen des Einwegbechers:
kostensenkend und umweltfreundlich
Einlagern von Re stlacken möglich
EASY LINE MIX
SPA-SYSTEME easy line & easy line mix
1 Adapter
2 Systeme
SPA-SYSTEM
NEU
HSM_2018_010-DE · 10.2018
HSM Lackiersysteme GmbH
Achalmstraße 13
73760 Ostfildern · Germany
T: +49(0)711.882862-0
[e-mail]
www.hsm-lackiersysteme.de
Das SPA-System easy line setzt die Verwen-
dung eines Adapters zwischen Farbbehälter
und Spritzpistole voraus.
Detaillierte Informationen über unser MISCHBECHER-
SYSTEM oder die SPA-SYSTEME finden Sie in unseren
Prospekten oder im Internet
Detailed information about our MIX-CUP SYSTEMor the
SPA SYSTEMS can be found in our brochures or online
Les détails de notre SYSTÈME À GODET MÉLANGEUR
et ceux des SYSTÈMES SPAsont décrits dans nos
dépliants et notre site Internet
Informazioni dettagliate sul nostro SISTEMA DI MIXER
o sui SISTEMI SPA sono presenti nelle nostre brochure
oppure su Internet
WWW.HSM-LACKIERSYSTEME.DE
