4DE
LED-Leuchte
(Modell L2705 und L2705 PIR)
Technische Daten
Leistung, Netzspannung und Schutzart:
siehe Typenschild
Teilebeschreibung
1Schraube für Anschlusskasten
2Lüsterklemme
3Entriegelungstaste
4Montageplatte
5Schrauben für Montageplatte
6Kabeldurchführung
7Dübel
Sicherheitshinweise
Hinweis: Bitte lesen Sie unbedingt die folgenden
Hinweise, bevor Sie die Leuchte installieren. Stellen
Sie sicher, dass die Netzspannung abgeschaltet ist,
bevor Sie die Leuchte anschließen. Die Installation
der Leuchte darf nur von einer qualifizierten Fach-
kraft durchgeführt werden.
Diese Leuchte darf ohne alle
ordnungsgemäß angebrachten Dichtungsringe
nicht benutzt werden!
LED-Leuchten sind extrem hell. Blicken Sie unter
keinen Umständen in den Lichtstrahl der LED-
Leuchten, da dies bleibende Schäden an den
Augen verursachen kann.
1m
BRANDGEFAHR! Montieren Sie
die Leuchte mit einer Entfernung von
mindestens 1m zu angestrahlten Ma-
terialien. Eine übermäßige Wärmeentwicklung
kann zu Brandentwicklung führen.
Zerbrochenes Glas ist vor einer weite-
ren Benutzung der Leuchte durch eine
original Brennenstuhl-Schutzscheibe zu
ersetzen.
VERBRENNUNGSGEFAHR! Stellen Sie sich er,
dass die Leuchte ausgeschaltet und abgekühlt
ist, bevor Sie diese berühren.
Nur für Modell L2705 PIR:
Technische Daten
Erfassungsbereich
Bewegungsmelder: 130° und max. 10 Meter,
einstellbar
Zeitspanne:
einstellbar von 10 (±5) Sekunden
bis 4 (±1) Minuten
Montage
Hinweis: Die Leuchte muss auf einer trockenen,
stabilen und festen Oberfläche entsprechend den
Angaben in Abb. B montiert werden.
Idealerweise sollte die LED-Leuchte 1,8 bis 2,5
Meter über dem Boden angebracht werden
(s. Abb. B).
Nur für Modell L2705 PIR:
Der Bewegungsmelder darf nicht auf Wärme-
quellen wie Grills, Klimaanlagen, andere Außen-
beleuchtung, fahrende Autos und Abzugsschäch te
gerichtet sein, damit lästiges Falschauslösen
vermieden wird.
Der Bewegungsmelder darf nicht in Bereichen
mit starken elektromagnetischen Interferenzen
angebracht werden, um lästiges Falschauslösen
zu vermeiden.
Richten Sie das Gerät nicht auf spiegelnde Ober-
flächen wie glatte weiße Wände, Swimming
Pools, etc. Die technischen Angaben für den
Erfassungsbereich (max. 10 Meter bei 130°)
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 4 25.05.12 15:51

5DE
können je nach Montagehöhe und -standort
leicht variieren. Der Erfassungsbereich des Ge-
räts kann sich bei Temperaturveränderungen
ebenfalls ändern. Bevor Sie den Montageort
für das Gerät auswählen, sollten Sie wissen, dass
Bewegungen quer zum Bewegungsmelder
effektiver sind als Bewegungen direkt auf den
Bewegungsmelder zu bzw. weg davon (s. Abb C).
Geht die Bewegung direkt auf den Bewegungs-
melder zu oder davon weg, bedeutet dies eine
erhebliche Reduzierung des Erfassungsbereichs
(s. Abb. C).

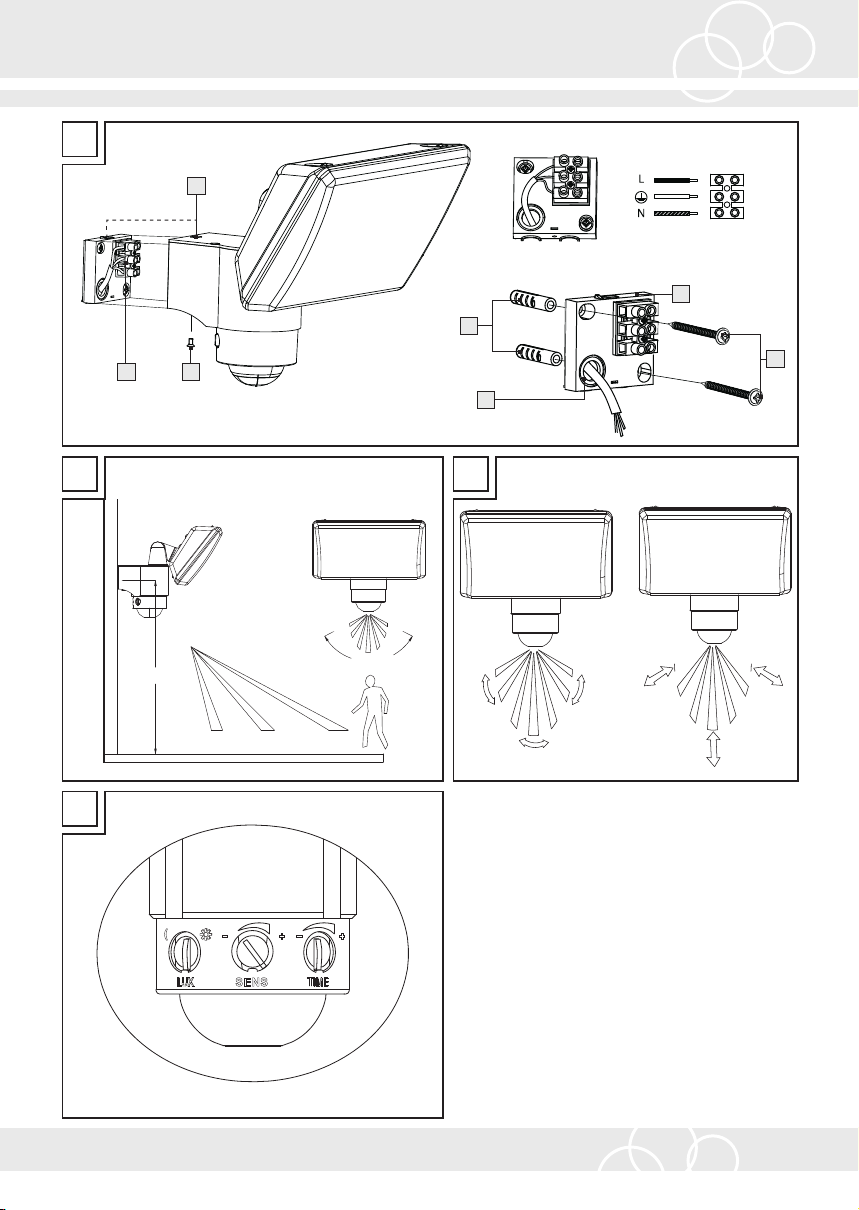

Leuchte installieren (s. Abb. A)
Lösen Sie die Schraube 1am Anschlusskasten,
drücken Sie die Entriegelungstaste 3und
entfernen Sie dann die Montageplatte 4.
Verwenden Sie die Montageplatte, um die
Positionen der Schraubenlöcher auf der Mon-
tagefläche zu markieren.
Wichtig: Achten Sie darauf, dass Sie keine
versteckten Leitungen anbohren.
Führen Sie das Stromkabel durch die Kabel durch-
führung 6der Montageplatte und befestigen
Sie diese dann mit Hilfe von Schrauben 5und
Dübeln 7an der Wand.
Schließen Sie das Stromkabel entsprechend
Abb. A an die Lüsterklemme 2an (N = blaues
Kabel, Erdungszeichen = grün/gelbes Kabel,
L = braunes Kabel).
Befestigen Sie den Lampenkörper wieder an der
Montageplatte. Drücken Sie dazu die Entriege-
lungstaste 3und schieben Sie die Leuchte auf
die Montageplatte bis die Entriegelungstaste 3
wieder einrastet. Sichern Sie die Verbindung
durch die Schraube am Anschlusskasten 1.
Stellen Sie die gewünschte Lichtrichtung ein
und ziehen Sie die Schrauben fest.
Schalten Sie die Hauptstromversorgung ein.
Nur für Modell L2705 PIR (siehe Abb. D):
Zeiteinstellung (TIME):
Die Länge der Zeitspanne, die das Licht nach Akti-
vierung an bleibt, kann zwischen 10 (±5) Sekunden
und 4 (±1) Minuten eingestellt werden. Durch Dre hen
des TIME-Reglers von (+) nach (-) wird die Zeitspanne
verkürzt.
Hinweis: Wurde das Licht einmal durch den Be-
wegungsmelder ausgelöst, startet die Zeitspanne
bei jeder weiteren Erfassung wieder neu.
Lichteinstellung (LUX):
Das LUX-Reglermodul verfügt über eine integrierte
Abtasteinrichtung (Fotozelle), die Tageslicht und
Dunkelheit erkennt. Symbol bedeutet, dass der
Bewegungsmelder bei Tag und bei Nacht auslöst,
während er bei Symbol nur nachts reagiert.
Sensitivität (SENS):
Sensitivität oder Empfindlichkeit meint den Maxi-
malbereich, in dem der Bewegungsmelder durch
Körperbewegungen ausgelöst werden kann. Durch
Drehen des SENS-Reglers von (+) nach (-) sinkt die
Empfindlichkeit.
Regler einstellen (s. Abb. D)
Stellen Sie den LUX-Regler auf Symbol und
warten Sie eine halbe Minute, bis sich der Reg-
lerkreislauf stabilisiert. Stellen Sie dabei sicher,
dass der TIME-Regler auf Minimum (-) eingestellt
ist. Das Licht schaltet jetzt ein und bleibt für einige
Sekunden an.
Richten Sie den Bewegungsmelder durch Verstel-
len so aus, dass der gewünschte Bereich erfasst wird.
Lassen Sie eine Person quer durch den abzusu-
chenden Bereich laufen und verändern Sie den
Sensorwinkel so lange, bis das Gerät die An-
wesenheit der Person bemerkt, indem das Licht
an geht (s. Abb. C).
Stellen Sie den TIME-Regler auf die gewünschte
Einschalt-Zeit.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 5 25.05.12 15:51

6DE
Wartung und Reinigung
Der LED-Strahler enthält keine Komponenten, die
gewartet werden müssen. Die LEDs können nicht
ausgetauscht werden. Benutzen Sie zur Reinigung
nur ein trockenes oder leicht angefeuchtetes Tuch
und verwenden Sie keine Lösungsmittel, ätzenden
Reinigungsmittel o.ä.
Entsorgung
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in
den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronikaltgeräte müssen verbrauchte
Elektrogeräte getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Geräts erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Problem Mögliche Ursache Empfohlene Lösung
Licht geht nicht an bei
Bewegung im
Erfassungsbereich.
1. Kein Netzstrom Überprüfen Sie alle Verbindungen und
Sicherungen/Schalter.
2. Beleuchtung in der Nähe ist
zu hell.
Bewegungsmelder neu ausrichten oder Gerä-
testandort verändern.
3. Regler falsch eingestellt. Sensorwinkel oder Regler neu einstellen.
Licht geht aus uner-
sichtlichem Grund
an (falscher Auslöser)
1. Wärmequellen wie Klimaanla-
gen, Lüftungsöffnungen, Abzüge von
Heizgeräten, Grills, andere Außen-
beleuchtung oder fahrende Autos
aktivieren den Bewegungsmelder.
Sensorkopfrichtung weg von diesen Quellen
ausrichten.
2. Tiere/Vögel oder Haustiere. Eine Neuausrichtung des Sensorkopfes kann
hilfreich sein.
3. Spiegelungen von Swimming
Pools oder spiegelnde Flächen.
Bewegungsmelder neu ausrichten.
Hinweis: Unter kalten Wetterbedingungen reagieren alle Geräte mit PIR-Sensor
sensibler als bei warmem Wetter.
Fehlerbehebung und Benutzerhinweise
Um die LUX-Schwelle einzustellen, bei der das
Licht nachts automatisch „an“ geht, drehen Sie
den LUX-Regler von Tageslicht auf Nacht.
Hinweis: Muss das Licht früher eingeschaltet
werden, z.B. bei Dämmerung, warten Sie auf das
gewünschte Lichtniveau, drehen Sie dann lang-
sam den LUX-Regler Richtung Tageslicht-Position,
während jemand durch die Mitte des Erfassungs-
bereichs läuft. Lassen Sie den LUX-Regler los,
wenn das Licht eingeschaltet ist.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 6 25.05.12 15:51

7DE
Hersteller
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · 72074 Tübingen · Germany
H. Brennenstuhl S.A.S.
F-67460 Souffelweyersheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
Für weitere Informationen empfehlen wir den
Bereich Service / FAQ‘S auf unserer Homepage
www.brennenstuhl.com.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 7 25.05.12 15:51

8GB
LED-light
(Models L2705 and L2705 PIR)
Technical data
Output, supply voltage and safety class: see identi-
fication plate
Parts description
1Screw for connector box
2Screw terminal
3Release button
4Mounting plate
5Screws for mounting plate
6Cable feed-through
7Wall plug
Safety notes
Note: Please ensure you read the following notes
before installing the light. Make sure the power is
switched off, before you install the light. The instal-
lation of the light should only be carried out by a
qualified expert.
This light may not be operated
unless all sealing rings are located properly!
LED-lights are extremely bright. Under no cir-
cumstances look into the light beam of the LED
lights, as this may cause permanent damage to
your eyes.
1m
FIRE HAZARD! Fit the light so that it
is at least 1m away from the material
being illuminated. Excessive heat can
result in a fire.
If the glass is broken, it must be replaced
with a new original Brennenstuhl pro-
tective glass before further use.
RISK OF INJURY FROM BURNS! Ensure the
lamp has been switched off and allowed to cool
before you touch it.
Only for model L2705 PIR:
Technical data
Detection area
movement detector:130° and max. 10 metres,
adjustable
Time span: adjustable
from 10 (±5) seconds
to 4 (±1) minutes
Installation
Note: The light must be fitted to a dry, sturdy and
stable surface according to the notes in Fig. B.
Ideally the LED light should be fitted at a height
of 1.8 bis 2.5 metres off the ground (see Fig. B).
Only for model L2705 PIR:
The movement detector should not be directed
towards heat sources, such as barbecues, air
condition units, other outside lights, passing
cars or ventilation openings, to avoid annoying
unwanted activation.
The movement detector should not be fitted in
an area with strong electromagnetic interfer-
ences, to avoid annoying unwanted activation.
Do not point the appliance towards reflective
surfaces such as smooth white walls, swimming
pools, etc. The technical specifications for the
detection area (max. 10 metres at 130°) may
vary depending on fitting height and place.
The detection area of the appliance can also
differ with changing temperature. Before you
choose where to fit the appliance, you should
take into consideration that movements perpen-
dicular to the movement detector are more ef-
fective than movements straight towards or
away from the movement detector (see Fig. C).
If the movement is straight to or away from the
movement detector, the detection area is con-
siderably reduced (see Fig. C).
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 8 25.05.12 15:51

9GB
Installation of the light (see Fig. A)
Loosen the screw 1on the connector box,
press the release button 3and then remove
the mounting plate 4.
Use the mounting plate to mark the position for
the screw holes on the mounting surface.
Important: Ensure that you do not drill into
hidden cables or pipes.
Lead the power cable through the cable feed-
through
6of the mounting plate and then affix
the plate to the wall, using screws 5and wall
plugs 7.
Then connect the power cable to the screw ter-
minal 2according to Fig. A. (N = blue cable,
earth symbol = green/yellow cable, L = brown
cable).
Refit the light body to the mounting plate. To do
so, press the release button 3and push the
light onto the mounting plate until the release
button snaps into place 3again. Secure the
connection with the screw on the connector
box 1. Adjust the desired light direction and
tighten the screws.
Switch mains power back on.
Only for model L2705 PIR (see Fig. D):
Setting the timer (TIME):
The length of time the light stays switched on after
activation can be adjusted to between 10 (±5) sec-
onds a
nd 4 (±1) minutes. The time span can be short-
ened by turning the TIME control from (+) to (-).
Note: Once the light has been triggered by the
movement sensor, the time span starts anew with
every new detection.
Light adjustment (LUX):
The LUX control module features an integrated
scanner (photocell), which can differentiate
between day light and darkness. The symbol
denominates that the movement sensor is triggered
day and night, where as the symbol means that
it only reacts at night.
Sensitivity (SENS):
Sensitivity means the maximum area where the
movement sensor is triggered by movements. Turn-
ing the SENS-control from (+) to (-) decreases the
sensitivity.
Setting the control (see Fig. D)
Set the LUX-control to the symbol and wait
for half a minute until the control cycle is stabi-
lised. When doing so, ensure that the TIME-con-
trol is set to minimum (-). The light switches on
and stays on for a few seconds.
Now adjust the movement sensor in such a way
that the desired area is included.
Get someone to run through the area to be
scanned and adjust the sensor angle until the
appliance registers the presence of the person
by switching the light on (see Fig. C).
Switch the TIME-control to the desired activation
time.
In order to adjust the LUX threshold, where the
light switches on automatically during the night,
turn the LUX-control from daylight to night.
Note: Should it be necessary to switch the
light on earlier, i.e. at dusk, wait for the desired
light level, turn the LUX-control direction daylight
position, while someone runs through the middle
of the detection area.
Let go of the LUX-control
once the light is switched on.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 9 25.05.12 15:51

10 GB
Maintenance and Cleaning
The LED spotlight does not contain any serviceable
components. The LEDs cannot be exchanged.
Please only use a dry or damp cloth for cleaning
and do not use solvents, acidic cleaners etc.
Disposal
Dispose of electrical goods in an environ-
mentally friendly way!
Do not dispose of electrical equip-
ment in the household waste!
In accordance with European Directive
2002/96/EC relating to old electrical and elec-
tronic appliances, used electrical equipment must
be collected separately and recycled in an ecologi-
cally compatible way.
Contact your local authorities for information on
how to dispose of the appliance at the end of
product life.
Manufacturer
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · 72074 Tübingen · Germany
H. Brennenstuhl S.A.S.
F-67460 Souffelweyersheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
For further information, we recommend you visit the
service section / the FAQs on our homepage
www.brennenstuhl.com
Problem Possible cause Recommended solution
Light does not switch
on for movements in
the detection area.
1. No grid power Please check all connections and fuses /
switches.
2. Lighting close by is too bright. Please reposition the motion detector newly
or change mounting area.
3. Control set wrongly. Reset sensor angle or readjust control.
Light switches itself on
for no obvious reason
(wrong trigger)
1. Heat sources such as air condi-
tion units, ventilation openings, out-
lets from heating units, barbecues,
other outside lights or passing cars
activate the movement sensor.
Align the sensor head away from these sources.
2. Animals / birds or pets. A new alignment of the sensor head can be
helpful.
3. Reflections from swimming
pools or other reflecting surfaces.
Realign movement sensor.
Note: All devices with a PIR sensor react more sensitively in colder weather than in
warm weather.
Troubleshooting and user notices
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 10 25.05.12 15:51

11FR
Lampe LED
(Modèle L2705 et L2705 PIR)
Caractéristiques techniques
Puissance, tension secteur et type de protection :
voir plaque signalétique
Description des pièces
1Vis pour le boîtier de branchement
2Domino
3Touche de déverrouillage
4Plaque de montage
5Vis pour la plaque de montage
6Passage de câble
7Cheville
Consignes de sécurité
Remarque : lisez impérativement les consignes
suivantes avant d‘installer la lampe. Assurez-vous
que la tension secteur est éteinte avant de bran-
cher la lampe. Seul un technicien qualifié doit ins-
taller la lampe.
Cette lampe ne doit pas
être utilisée sans rondelle d‘étanchéité correc-
tement placée.
Les lampes à LED sont extrêmement claires.
Ne regardez en aucun cas leur rayon de lu-
mière car cela peut provoquer des lésions
oculaires irréparables.
1m
RISQUE D‘INCENDIE! La lampe
doit être montée à une distance d‘au
moins 1m des objets illuminés. Un dé-
gagement de chaleur excessif peut provoquer
un incendie.
Si le verre est cassé, le remplacer
avant toute autre utilisation de la
lampe par un disque de protection
original de Brennenstuhl.
RISQUE DE BRÛLURE ! Vérifiez que la lampe
est éteinte et suffisamment froide avant de la
manipuler.
Uniquement pour le modèle L2705 PIR :
Caractéristiques techniques
Plage de détection
Capteur de mouvement : 130° et max. 10 mètres,
réglable
Durée :
réglable de 10 (±5) se-
condes
à 4 (±1) minutes
Montage
Remarque : La lampe doit être montée sur une
surface sèche, stable et solide en respect des infor-
mations de l‘illustration B.
Idéalement, la lampe à LED doit être placée de
1,8 à 2,5 mètres au-dessus du sol (voir illustra-
tion B).
Uniquement pour le modèle L2705 PIR :
Le détecteur de mouvement ne doit pas être
orienté sur les sources de chaleur telles que les
grills, les installations de climatisation, les
autres éclairages extérieurs, les voitures en
mouvement et les puits d’extraction afin d’éviter
les déclenchements par erreur indésirables.
Le détecteur de mouvement ne doit pas être
placé dans les zones avec de fortes interfé-
rences électromagnétiques afin d’éviter les dé-
clenchements par erreur indésirables.
N’orientez pas l’appareil sur des surfaces réflé-
chissantes comme les murs blancs lisses, les
piscines etc. Les caractéristiques techniques de
la plage de détection (max. 10 mètres pour 130°)
peuvent varier légèrement en fonction de la
hauteur et du site de montage. La plage de dé-
tection de l’appareil peut également changer
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 11 25.05.12 15:51

12 FR
en cas de modifications de température. Avant
de sélectionner le lieu de montage de l’appa-
reil, vous devez savoir que les mouvements en
travers du détecteur sont plus efficaces que les
mouvements directement vers ou partant du dé-
tecteur (voir illustration C). Si le mouvement va
directement sur le détecteur de mouvement ou
en part, cela signifie une réduction considé-
rable de la plage de détection (voir illustration C).
Installer la lampe
(voir illustration A)
Dévissez la vis 1du boîtier de branchement,
appuyez sur la touche de déverrouillage 3et
retirez la plaque de montage 4.
Utilisez la plaque de montage afin de marquer
la position des trous de vis sur la surface de
montage.
Important : faites attention à ne pas percer
des câbles cachés.
Conduisez le câble de raccordement à travers le
passage de câble
6
de la plaque de montage
et fixez-le avec les vis
5
et les chevilles
7
sur le
mur.
Branchez le câble électrique selon l’illustration
A au domino de raccordement 2(N = câble
bleu, signe de mise à la terre = câble vert /
jaune, L = câble brun).
Fixez à nouveau le corps de la lampe sur la
plaque de montage. Appuyez sur la touche de
déverrouillage 3et glissez la lampe sur la
plaque de montage jusqu‘à ce que la touche
de déverrouillage 3cliquette à nouveau. Sé-
curisez la connexion par la vis du boîtier de
connexion 1. Réglez la direction désirée de
la lumière et serrez les vis.
Allumez l’alimentation principale.
Uniquement pour le modèle L2705 PIR
(voir illustration D) :
Réglage du temps (TIME) :
La longueur de la durée pendant laquelle la lumière
reste activée après activation peut être réglée entre
10 (±5) secondes et
4 (±1) minutes. En tournant le
régulateur TIME de (+) à (-), la durée est raccourcie.
Remarque : si la lumière se déclenche une fois
par le détecteur de mouvement, la durée redé-
marre à chaque nouvelle détection.
Réglage de la lumière (LUX) :
Le module de régulateur LUX dispose d‘un dispositif
intégré de détection (cellule photo-électrique) qui
reconnaît la lumière du jour et le soir. Le symbole
signifie que le capteur de mouvement se déclenche
le jour et la nuit alors qu‘il ne réagit sur le symbole
que la nuit.
Sensibilité (SENS) :
La sensibilité signifie la plage maximale dans laquelle
le détecteur de mouvement peut être déclenché
par es mouvements du corps. En tournant le régula-
teur SENS de (+) à (-), la sensibilité diminue.
Réglez le régulateur
(voir illustration D).
Réglez le régulateur LUX sur le symbole et
attendez une demi-minute que le circuit du ré-
gulateur se stabilise. Assurez-vous pour cela
que le régulateur TIME soit réglé sur le minimum (-).
La lumière s‘allume maintenant et reste allumée
pendant quelques secondes.
Orientez le capteur de mouvement en le mou-
vant de sorte que la zone souhaitée soit détectée.
Demandez à une personne de passer en tra-
vers de la zone à détecter et modifiez l’angle
du capteur jusqu’à ce que l’appareil remarque
la présence de la personne et allume la lu-
mière (voir illustration C).
Réglez le régulateur TIME sur la position d’allu-
mage désirée.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 12 25.05.12 15:51

13FR
Pour régler le seuil de LUX pour lequel la
lampe s’allume automatiquement la nuit, tour-
nez le régulateur LUX de lumière du jour à nuit.
Remarque : Si la lampe doit être allumée
plus tôt, par ex. lorsque la nuit tombe, attendez
le niveau souhaité, tournez lentement le régula-
teur LUX en direction de la position lumière du jour
alors que quelqu‘un ne marche au milieu de la
zone de détection.
Relâchez le régulateur LUX
lorsque la lumière est allumée.
Problème Cause possible Solution recommandée
La lumière ne s'allume
pas en cas de mouve-
ment dans la zone de
détection.
1. Pas d'alimentation secteur Contrôlez toutes les connexions et fusibles /
interrupteur.
2. Éclairage trop clair la nuit. Orienter à nouveau le capteur de mouvement
ou modifier le site de l'appareil.
3. Régulateur mal réglé. Régler à nouveau l'angle du capteur ou le ré-
gulateur.
La lampe s'allume
pour une raison incon-
nue (faux détecteur)
1. Sources de chaleur comme les
climatisations, les ouvertures de
ventilation, les chauffages, grills,
autre éclairage extérieur ou les
voitures qui passent activent le
capteur de mouvement.
Orienter la tête du capteur loin de ces
sources.
2. Animaux / oiseaux ou animaux
de compagnie.
Il peut être utile de réorienter la tête du capteur.
3. Réflexions de piscines ou de
surfaces réfléchissantes.
Orienter à nouveau le détecteur de mouvement.
Remarque : dans des conditions de temps froides, tous les appareils avec capteur PIR
réagissent comme par temps chaud.
Élimination des erreurs et consignes d'utilisation
Entretien et nettoyage
La lampe à LED ne contient pas de composants qui
doivent être entretenus. Les LED ne peuvent pas
être remplacées. Utilisez pour le nettoyage un chif-
fon sec ou légèrement humidifié et n‘utilisez pas de
solvant, de nettoyant corrosif etc.
Recyclage
Eliminez les appareils électriques en
respect de l‘environnement !
Ne jetez pas les appareils élec-
triques dans les ordures ména-
gères!
Conformément à la directive européenne
2002/96/CE relative aux appareils électriques
et électroniques usagés, les appareils électriques
usés doivent être collectés séparément et recyclés
dans le respect de l’environnement.
Renseignez-vous auprès de votre mairie ou de
votre ville concernant les possibilités de mise au re-
but de l’appareil usé.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 13 25.05.12 15:51

14 FR
Fabricant
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · 72074 Tübingen · Allemagne
H. Brennenstuhl S.A.S.
F-67460 Souffelweyersheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
Pour de plus amples informations, nous recommandons
de visiter la rubrique Service/FAQ de notre site
www.brennenstuhl.com
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 14 25.05.12 15:51

15NL
LED-lamp
(model L2705 en L2705 PIR)
Technische gegevens
Vermogen, voedingsspanning en beschermingsklasse:
zie typeplaatje
Beschrijving van de
onderdelen
1Schroef voor koppelkast
2Kroonsteen
3Ontgrendelingsknop
4Montageplaat
5Schroeven voor montageplaat
6Kabeldoorvoering
7Pluggen
Veiligheidsinstructies
Opmerking: Lees de volgende instructies alstu-
blieft voor de installatie van de lamp door. Zorg er-
voor, dat de voedingsspanning uitgeschakeld is,
voordat u de lamp aansluit. De installatie van de
lamp mag alleen door een gekwalificeerd vakkun-
dig persoon worden uitgevoerd.
Deze lamp mag niet
zonder alle correct gemonteerde afdichtringen
worden gebruikt!
LED-lampen zijn extreem helder. Kijk in geen
geval in de lichtstraal van de LED-lampen, om-
dat dit tot blijvende schade aan de ogen kan
leiden.
1m
BRANDGEVAAR! Monteer de lamp
op een afstand van minstens 1m van
de verlichte materialen. Overmatige
warmteontwikkeling kan tot brand leiden.
Gebroken glas dient voor een verder
gebruik van de lamp door een origi-
neel Brennenstuhl-veiligheidsglas te worden
vervangen.
GEVAAR VOOR VERBRANDING! Waar-
borg dat de lamp uitgeschakeld en afgekoeld
is, voordat u deze aanraakt.
Alleen voor model L2705 PIR:
Technische gegevens
Registratiehoek
Bewegingsmelder: 130° en max. 10 meter,
instelbaar
Tijdsbestek:
instelbaar van 10 (±5) seconden
tot
4 (±1) minuten
Montage
Opmerking: De lamp moet op een droog, sta-
biel en stevig oppervlak conform de gegevens in
afb. B gemonteerd worden.
Idealiter dient de LED-lamp 1,8 tot 2,5 meter bo-
ven de grond gemonteerd te worden (zie afb. B).
Alleen voor model L2705 PIR:
De bewegingsmelder mag niet op warmtebron-
nen zoals barbecues, airconditionings, andere
buitenverlichting, rijdende auto’s en afvoerbui-
zen worden gericht, zodat het vervelend foutief
inschakelen wordt voorkomen.
De bewegingsmelder mag niet in gebieden
met sterke elektromagnetische interferenties
worden gemonteerd, om het vervelend foutief
inschakelen te voorkomen.
Richt het apparaat niet op spiegelende opper-
vlakken zoals gladde witte wanden, zwemba-
den, etc. De technische gegevens voor het
registratiebereik (max. 10 meter bij 130°) kun-
nen afhankelijk van de montagehoogte en de
montageplek licht variëren. Het registratiebereik
van het apparaat kan eveneens veranderen als
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 15 25.05.12 15:51

16 NL
de temperatuur verandert. Voordat u de monta-
geplek van het apparaat kiest, dient u er reke-
ning mee te houden, dat bewegingen dwars
op de bewegingsmelder effectiever zijn als be-
wegingen loodrecht naar of van de bewe-
gingsmelder (zie afb. C). Als de beweging
loodrecht naar of van de bewegingsmelder
gaat, houdt dit in dat het registratiebereik be-
duidend wordt gereduceerd (zie afb. C).
Lamp installeren (zie afb. A)
Draai de schoref 1van de koppelkast los,
druk de ontrgendelingsknop 3en verwijder de
montageplaat 4.
Gebruik de montageplaat om de posities van
de schroefgaten op de montageondergrond te
markeren.
Belangrijk: Let erop, dat u geen verstopte
leidingen doorboort.
Breng de stroomkabel door de kabeldoorvoe-
ring 6van de montageplaat en bevestig deze
vervolgens met behulp van de schoreven 5en
pluggen 7aan de muur.
Sluit de stroomkabel zoals weergegeven op
afb. A aan op het kroonsteentje 2(N = blauw
kabel, aardeteken = groen/geel kabel,
L = bruin kabel).
Bevestig de lampbehuizing weer op de monta-
geplaat. Druk hiervoor op de ontgrendelings-
knop 3en schuif de lamp weer op de
montageplaat totdat de ontgrendelingsknop 3
weer vastklikt. Zeker de verbinding met behulp
van de schroef aan de koppelkast 1. Stel de
gewenste lichtrichting in en draai de schroeven
vast.
Schakel de hoofdzekering weer aan.
Alleen voor model L2705 PIR (zie afb. D):
Tijdinstelling (TIME):
De tijdsduur, waarin het licht na activering aan
blijft, kan tussen 10 (±5) seconden en
4 (±1) minuut
worden ingesteld. Door de TIME-regelaar van (+)
naar (-) te draaien wordt de tijdsduur verkort.
Opmerking: Als de lamp door de bewegings-
melder wordt ingeschakeld, begint de tijdsduur tel-
kens opnieuw als de bewegingsmelder iets
waarneemt.
Lichtinstelling (LUX):
De LUX-regelaar beschikt over een geïntegreerde
registratie-unit (fotocel) die het daglicht en de duis-
ternis herkent. Symbool betekent, dat de bewe-
gingsmelder dag en nacht aangaat, terwijl het
symbool alleen‚ s nachts reageert.
Sensitiviteit (SENS):
Sensitiviteit of gevoeligheid betekent het maximale
gebied, waarin de bewegingsmelder door li-
chaamsbewegingen ingeschakeld kan worden.
Door het draaien van de SENS-regelaar van (+)
naar (-) wordt de gevoeligheid minder.
Regelaar instellen (zie afb. D)
Stel de LUX-regelaar op het symbool en
wacht een halve minuut, totdat het instellen
gestabiliseerd is. Zorg er hierbij voor, dat de
TIME-regelaar op minimum (-) is ingesteld. Het
licht gaat nu aan blijft gedurende enkele secon-
den aan.
Stel de bewegingsmelder door het verstellen zo
in, dat het gewenste gebied in het registratiege-
bied valt
.
Laat een persoon dwars door het te registreren
gebied lopen en verander de sensorhoek zo
lang, totdat het apparaat de aanwezigheid
van de persoon merkt, en hierdoor het licht
aangaat (zie afb. C).
Stel de TIME-regelaar op de gewenste inscha-
kelduur in.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 16 25.05.12 15:51

17NL
Om de LUX-drempel in te stellen, waarbij het
licht ‘s nachts automatisch “aan” gaat, draait u
de LUX-regelaar van daglicht op nacht.
Opmerking: Als het licht eerder aan moet
gaan, bijvoorbeeld tijdens de schemering,
wacht u tot het gewenste lichtniveau, draait
vervolgens langzaam de LUX-regelaar in de
richting van de daglicht-positie, terwijl iemand
midden door het registratiegebied loopt.
Laat
de LUX-regelaar weer los, als het licht aan gaat.
Probleem Mogelijke oorzaak Aanbevolen oplossing
Licht gaat niet aan bij
een beweging in het
registratiegebied.
1. Geen stroom Controleer alle verbindingen en zekeringen/
schakelaars.
2. Verlichting in de buurt is te helder. Bewegingsmelder opnieuw instellen of de
positie veranderen.
3. Regelaar fout ingesteld. Sensorhoek of regelaar opnieuw instellen.
Licht gaat door onver-
klaarbare reden aan
(foutieve veroorzaker)
1. Warmtebronnen zoals aircondi-
tionings, ventilatie-openingen, af-
voer van verwarmingsapparaten,
barbecues en andere buitenver-
lichting of rijdende auto's activeren
de bewegingsmelder.
De sensorkop zo instellen, dat deze niet meer
in richting van deze bronnen wijst.
2. Dieren/vogels of huisdieren. Een nieuwe instelling van de sensorkop kan
nuttig zijn.
3. Spiegelingen van zwembaden
of spiegelende oppervlakken.
Bewegingsmelder opnieuw instellen.
Opmerking: Als het koud is reageren alle apparaten met PIR-sensor gevoeliger als bij
warm weer.
Storingen verhelpen en gebruiksinstructies
Onderhoud en reiniging
De LED-straler bevat geen componenten, die onder-
houden dienen te worden. De LEDs kunnen niet worden
vervangen. Gebruik voor de reiniging alleen een droog
of licht vochtig doekje en gebruik geen oplosmiddelen,
bijtende reinigingsmiddelen o.i.d.
Verwijdering
Elektronische apparaten dienen milieu-
vriendelijk te worden verwijderd!
Elektronische apparaten horen
niet thuis bij het huisvuil!
Conform de Europese richtlijn 2002/96/EG be-
treffende afgedankte elektrische en elektronische
apparatuur en de omzetting daarvan naar natio-
naal recht moeten oude elektrische apparaten
apart worden ingezameld en op milieuvriendelijke
wijze worden gerecycled.
Uw gemeentelijke milieudienst kan u informatie geven
over de afvalverwijdering van het uitgediende ap-
paraat.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 17 25.05.12 15:51

18 NL
Fabrikant
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · 72074 Tübingen · Duitsland
H. Brennenstuhl S.A.S.
F-67460 Souffelweyersheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
Voor meer informatie raden wij u aan de rubriek
Service/FAQs op onze homepage www.brennen-
stuhl.com te bezoeken.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 18 25.05.12 15:51

19IT
Lampade a LED
(Modelli L2705 e L2705 PIR)
Dati tecnici
Potenza, tensione di rete e grado di protezione:
vedi targhetta
Descrizione componenti
1Vite dello sportello
2morsetto isolante
3pulsante di avvio
4piastra di montaggio
5viti per piastra di montaggio
6foro per cavo
7tasselli
Avvertenze di sicurezza
Nota: prima di installare la lampada, leggere le
seguenti avvertenze. Assicurarsi che il circuito di
corrente sia spento prima di collegare la lampada.
L‘installazione della lampada è consentita solo a
personale qualificato.
In caso non siano stati fissati
tutti i dovuti anelli di tenuta, l‘utilizzo della lam-
pada non è consentito!
Le lampade al LED sono molto chiare e dannose
agli occhi. Non guardare nel raggio di luce
delle lampade per nessun motivo.
1m
PERICOLO DI INCENDIO! Montare
la lampada a una distanza di almeno
1 m dai materiali illuminati. Un’ecces-
siva produzione di calore può provocare incendi.
Sostituire il vetro rotto con un vetro di
sicurezza originale Brennenstuhl prima
di un ulteriore utilizzo della lampada.
PERICOLO DI USTIONI! Assicurarsi che le
lampade siano spente e non più calde prima di
toccarle.
Solo per il modello L2705 PIR:
Dati tecnici
Zona d‘azione
sensore di movimento: 130° e max. 10 metri,
regolabile
Tempo d‘azione:
regolabile da 10 (±5) secondi
a 4 (±1) minuti
Montaggio
Nota: La lampada deve essere fissata a una superficie
asciutta, stabile e salda, così come illustrato in fig. B.
La distanza ottimale fra la lampada a LED e il
pavimento dovrebbe essere compresa fra 1,8 m
e 2,5 m (vedi fig.B).
Solo per il modello L2705 PIR:
Per evitare che la lampada si accenda quando
non necessario, non orientare il sensore di movi-
mento verso fonti di calore come barbecue,
impianti
di climatizzazione , altre fonti di illumi-
nazione esterna, automobili in accensione e
bocchette di riscaldamento.
Per evitare che la lampada si accenda quando
non necessario, non montare il sensore di mo-
vimento in ambienti con forti interferenze elet-
tromagnetiche.
Non orientare il sensore verso superfici riflettenti
come pareti lisce e bianche, piscine, ecc. Le in-
dicazioni tecniche per il raggio d‘azione del
sensore (max. 10 metri e 130°) possono va-
riare leggermente secondo l‘altezza e il luogo
d‘installazione. Il raggio d‘azione del sensore
potrebbe variare con eventuali cambiamenti di
temperatura atmosferici. Prima di scegliere il
luogo d‘installazione,
ricordarsi che il sensore di
movimento rileva più facilmente i movimenti
che procedono in modo trasversale rispetto ai
movimenti che procedono
direttamente e frontal-
mente verso il sensore (vedi fig.C).
Il range di
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 19 25.05.12 15:51

20 IT
rilevamento è pertanto notevolmente inferiore
nei movimenti frontali o diretti (vedi fig.C).
Installazione della lampada
(vedi fig.A)
Svitare la vite 1dallo sportello, premere il pul-
sante di avvio 3e togliere quindi la piastra di
montaggio 4.
Utilizzare la piastra di montaggio come mo-
dello per rilevare sulla parete d’installazione le
posizioni dei fori delle viti.
Attenzione: assicurarsi di non forare tuba-
ture non visibili.
Inserire il cavo della corrente attraverso il foro 6
sulla piastra di montaggio e fissare la piastra
con le viti 5e i tasselli 7alla parete.
Allacciare il cavo di corrente (vedi fig. A) al
morsetto isolante 2(N = cavo blu, simbolo di
messa a terra = cavo verde/giallo, L = cavo
marrone).
Fissare i pezzi della lampada alla piastra di
montaggio. Premere il pulsante di avvio 3e ri-
chiudere la lampada, facendola combaciare
con la piastra di montaggio, fino allo scatto del
pulsante di avvio 3. Coprire i cavi chiudendo
lo sportello con la vite 1. Impostare a piaci-
mento la direzione della luce e avvitare bene.
Accendere gli interruttori di corrente.
Solo per il modello L2705 PIR (vedi fig. D):
Impostazione del tempo di attività (TIME):
Il tempo di attività, durante il quale la luce rimane
accesa dopo l‘accensione, può essere impostato e
varia da 10 (±5) secondi
a 4 (±1) minuti. È possibile
regolare
l‘intervallo di tempo con il regolatore TIME.
Procedendo da (+) a (-) l‘intervallo viene abbreviato.
Avvertenza: l‘intervallo di tempo si azzera auto-
maticamente e riparte ad ogni nuova segnalazione
di movimento da parte del sensore.
Impostazione del regolatore per luce LUX:
Il regolatore LUX è dotato di un rilevatore automa-
tico (fotocellula), in grado di riconoscere la luce
del giorno e l‘oscurità. Impostando il simbolo il
sensore di movimento reagirà sia di giorno che di
notte, mentre impostando sarà attivo solo di
notte.
Sensibilità (SENS):
La sensibilità si riferisce alla zona d‘azione mas-
sima, nella quale il sensore di movimento rileva i
movimenti. Ruotando il regolatore SENS da (+) a
(-) diminuisce la sensibilità.
Impostare i regolatori
(vedi fig. D)
Impostare il regolatore LUX sul simbolo e at-
tendere 30 secondi fino alla stabilizzazione
dell’indicatore. Assicurarsi che il regolatore
TIME sia impostato sul valore minimo (-). La luce
si accende e rimane accesa per qualche secondo.
Regolare il sensore di movimento a piacimento in
modo da coinvolgere il raggio d‘azione desi-
derato.
Ricercare la giusta angolazione del sensore
facendo camminare una persona nella zona
d’azione desiderata. Cambiare l’angolazione
fin quando il sensore avrà rilevato la presenza
della persona, e quindi la luce si sarà accesa
(vedi fig. C).
Impostare a piacimento il tempo di attività con il
regolatore TIME.
Per impostare il comando LUX che permette il
rilevamento automatico di notte, ruotare l’indi-
catore LUX dal simbolo del giorno a quello
della notte.
Nota: Se la luce si dovesse accendere prima,
per esempio la sera, attendere il livello di luce de-
siderato e girare lentamente il regolatore LUX
verso la posizione del comando del giorno, men-
tre una persona camminerà al centro della zona
d‘azione. Quando la luce si accende, lasciare
il regolatore LUX
.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 20 25.05.12 15:51

21IT
Problema Cause possibili Risoluzione consigliata
La luce non si accende,
non rileva movimenti
nella zona d'azione.
1. Mancanza di corrente Controllare tutti gli allacci, le protezioni/gli
interruttori.
2. L' illuminazione dell'ambiente
circostante è troppo chiara.
Regolare nuovamente il sensore di movi-
mento o installarlo in un altro posto.
3. Il sensore è stato installato in
maniera non corretta.
Cambiare l'angolazione del sensore o instal-
larlo nuovamente.
La luce si accende
senza un motivo
apparente.
1. Fonti di calore come
impianti di
climatizzazione
, ventole di aera-
zione, bocchette di riscaldamento,
barbecue, altre fonti di illuminazione
esterna o automobili in accensione
attivano il sensore di movimento.
Orientare la testa del sensore di movimento
lontano da queste fonti di illuminazione o
calore.
2. Animali/uccelli o animali do-
mestici.
Una nuova angolazione della testa del sensore
potrebbe aiutare nella risoluzione del problema.
3. Riflessi di piscine o di superfici
riflettenti.
Orientare nuovamente il sensore di movimento.
Nota: tutti i prodotti dotati di sensore PIR reagiscono in maniera più sensibile alle
basse temperature che non a temperature più alte.
Risoluzione dei problemi e istruzioni per l'utente
Manutenzione e pulizia
Il faretto a LED non contiene pezzi che necessitino di
manutenzione. I LED non possono essere sostituiti. Per la
pulizia utilizzare un panno asciutto o leggermente ba-
gnato
. Non utilizzare solventi, detergenti corrosivi o simili.
Smaltimento
Smaltire i prodotti elettrici in maniera
eco-compatibile!
Non gettare i prodotti elettrici fra
i rifiuti di casa!
Lo smaltimento dei prodotti elettrici e le procedure di
differenziazione degli stessi devono essere effettuati
nel rispetto dell‘ambiente in conformità alle Direttive
Europee 2002/96/EG riguardo i prodotti elettrici
ed elettronici.
Ulteriori indicazioni sullo smaltimento del prodotto sono
reperibili presso il vostro Comune o la vostra Provincia.
Produttore
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · 72074 Tübingen · Germany
H. Brennenstuhl S.A.S.
F-67460 Souffelweyersheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
Per ulteriori informazioni si consiglia la visita di
Service/ FAQ‘S nel nostro sito web
www.brennenstuhl.com.
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 21 25.05.12 15:51

22 SE
LED-lampa
(Modell L2705 och L2705 PIR)
Tekniska data
Prestanda, nätspänning och skyddsart: se typskylt
Beskrivning av delarna
1Skruv till anslutningsboxen
2„Sockerbit“
3Låsknapp
4Monteringsplatta
5Skruvar till monteringsplatta
6Kabelgenomföring
7Plugg
Säkerhetsinformation
Hänvisning: Det är mycket viktigt att du läser föl-
jande hänvisningar, innan du installerar lampan. Se
till att nätspänningen är avstängd innan du ansluter
lampan. Lampan får endast installeras av en kvalifi-
cerad fackkunnig specialist.
Denna lampa får inte användas
om inte alla tätningsringar är rätt monterade!
LED-lampor har ett extremt ljust sken. Titta under
inga omständigheter i LED-lampans ljusstråle,
då detta kan förorsaka bestående ögonskador.
1m
BRANDRISK! Montera lampan
med minst 1 meters avstånd till belyst
material. En kraftig värmeutveckling
kan medföra brandrisk.
Trasigt glas måste bytas ut mot ett
original Brennenstuhl skyddsglas
innan lampan används igen.
RISK FÖR BRÄNNSKADOR! Se till att lampan
är släckt och har svalnat innan du rör vid den.
Endast för modell L2705 PIR:
Tekniska data
Registreringsområde
Rörelsedetektor: 130° och max. 10 meter,
inställbar
Tid:
inställbar från 10 (±5) sekunder
till
4 (±1) minuter
Montering
Hänvisning: Lampan måste monteras på en torr,
stabil och hård yta i överensstämmelse med uppgif-
terna på bild B.
Idealiskt är om LED-lampan monteras 1,8 till
2,5 meter över marken (se bild B).
Endast för modell L2705 PIR:
Rörelsedetektorn får inte riktas mot värmekällor
som grillar, luftkonditioneringar, annan utomhus-
belysning,
passerande bilar och avloppsschakt,
för att
undvika onödig felutlösning.
Rörelsedetektorn får inte monteras i områden
med starka elektromagnetiska interferenser, för
att undvika onödig felutlösning.
Rikta ej apparaten mot speglande ytor, som vita
släta väggar, simbassänger, etc. De tekniska
specifikationerna för registreringsområdet
(max. 10 meter vid 130°) kan variera beroende
på monteringshöjd och installationsplats. Appa-
ratens registreringsområde kan även förändras
vid temperaturförändringar. Innan du väljer en
plats för montering av apparaten, bör du veta,
att rörelser tvärs emot rörelsedetektorn är effek-
tivare än rörelser direkt i riktning mot
resp. bort
från rörelsedetektorn (se bild C). Om rörelsen utförs
direkt mot rörelsedetektorn eller bort från denna,
innebär detta en väsentlig reducering av regist-
reringsområdet (se bild C).
LED-Leuchte_Content_L2705–2705 PIR_EU.indd 22 25.05.12 15:51
