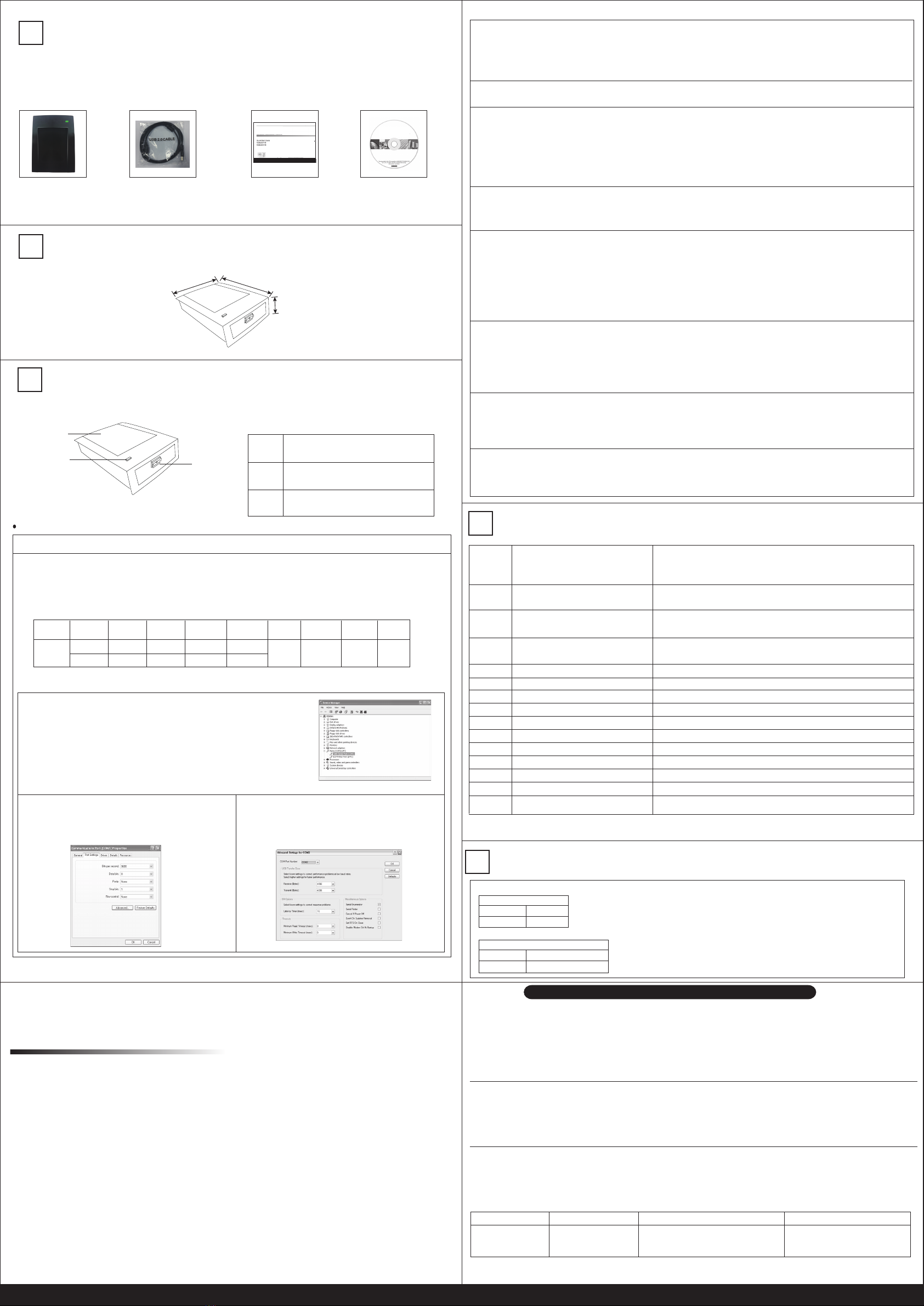

Hundure IME-1100U Series User manual

Package Contents
1
Physical Dimension /外觀尺寸/
外觀尺寸
2
包裝內容
/包裝內容/
發卡器
發卡器
Quick Start Guide x 1
快速安裝手冊
快速安裝手冊
Encoder x 1
Kindly ensure the product's contents upon unpacking, and refer to this installation guide for the product's
specifications and important notices.
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
3
Installation /安裝/
安裝
4
5
Command List /命令簡表/
命令簡表
/命令格式說明/命令格式說明
IME-1100U_1100U-C-QMA-20220727
652.1102.U700.10000
1. Connects to PC through USB cable. / 1. 透過USB線連線至PC。/ 1. 透過USB線連線至PC。
2. Plug & Play , No need to install any driver ./ 2. USB-HID通訊協定可隨插即用，無須安裝驅動程式。
Notice: The HID development should be 64 Bytes, and refer to HID_Sample.c.
注意：HID開發傳送必須為64Bytes，HID使用可參考光碟的HID_Sample.c檔案。
注意：HID開發傳送必須為64Bytes，HID使用可參考光碟的HID_Sample.c檔案。
4. 請將發卡器連接至電腦的 USB port,此時發卡器會開機並發出嗶聲後；
OK燈會持續開始閃爍進入待機狀態.
2. USB-HID通訊協定可隨插即用，無須安裝驅動程式。
If using IME-1100U-C, please install USB Driver. After the installa-
tion, proceed to Control Panel->System->Hardware->Device
Manager and a USB Serial Port can be located under Port (COM &
若為IME-1100U-C則先安裝 USB 驅動程式,安裝完畢後,在控制台->系統->
硬件->裝置管理員,可以看到連接埠類別新增了一個 USB Serial Port。
若為IME-1100U-C則先安裝 USB 驅動程式,安裝完畢後,在控制台->系統
->硬體->裝置管理員,可以看到連接埠類別新增了一個 USB Serial Port。
4. Plug card encoder to USB port of PC . Card encoder will beep; OK LED flashes continuously and enters
ready status.
4. 請將
發卡器 連接至電腦的 USB port,此時 發卡器 會開機並發出嗶聲後；
OK燈會持續開始閃爍進入待機狀態.
6. Press “s” or “e” to select a card. Card encoder will return the card’s serial number. If card encoder returned
“?” then card is not selected. If Card encoder has no response, kindly check if you have proper USB Port
Settings.
6. 在終端機下按“s”或”e”命令以選取卡片,可看到發卡器會回應卡片的序號,代表有選擇到卡片,
若回應 “?” 則表示沒選擇到卡片,若無任何回應則請檢查 USB PORT 相關參數是否正確.
6. 在終端機下按“s” 或”e”命令以選取卡片,可看到
發卡器 會回應卡片的序號,代表有選擇到卡片,
若回應 “?” 則表示沒選擇到卡片,若無任何回應則請檢查 USB PORT 相關參數是否正確.
7. To set/retrieve data within the card, press 1, after retrieving the card’s serial number, to login.
(Refer to command format description for their corresponding parameters).
7. 若要存取卡片裡的資料,則要在 s 命令成功選取卡片後再下 1 命令做 login 動作
(相關參數請參閱命令格式說明).
7. 若要存取卡片裡的資料,則要在 s 命令成功選取卡片後再下 1 命令做 login 動作
(相關參數請參閱命令格式說明).
8. After logging in the program, card encoder will return “L”; if the program failed to login, the device will
return“?”
8. 若login成功則發卡器會回覆“L”,若失敗則會回覆“?”
8. 若login成功則
發卡器 會回覆“L”,若失敗則會回覆“?”
9. After logging in, press “r” to read data within the block, or press “w” to set data to the block.
9. login 成功後可使用“r”命令來讀取 Block 資料,“w”命令則可用來設定 Block 資料.
9. login 成功後可使用“r”命令來讀取 Block 資料,“w”命令則可用來設定 Block 資料.
Command Command Format Description
‘x’
‘c’
‘s’
‘e’
‘l’
‘r’
‘rv’
‘re’
‘w’
‘we’
‘wv’
‘+’
‘-‘
‘=’
‘oc’
Reset
Successive Read of Serial Number
Select Mifare
Select EM
Login [sector, key type, key]
Read [block]
Read value [block]
Read register [register]
Write [block, value]
Write register [register, value]
Write value [block, value]
Increment [block, value]
Decrement [block, value]
Copy value [block, block]
LED / Buzzer Control [period]
Reset card encoder
重置發卡器 / 重置發卡器
Successive read of the card’s serial number
連續讀取卡片序號 / 連續讀取卡片序號
Select card/Read card’s serial number
選擇卡片/讀取卡片序號 / 選擇卡片/讀取卡片序號
Login card/卡片登入/卡片登入
Read data within the block. /卡片資料讀取/卡片資料讀取
Read stored value within the block /卡片儲值讀取/卡片儲值讀取
Retrieve data from register /記憶體讀取/ 記憶體讀取
Write data to card /卡片寫入/卡片寫入
Write data to register /記憶體寫入/ 記憶體寫入
Store value to a block /卡片儲值寫入/卡片儲值寫入
/ 加值 / 加值
Add value
Deduct value / 減值 / 減值
Duplicate value / 複製儲值 / 複製儲值
LED / Buzzer Control
/ LED / Buzzer 控制 / LED / Buzzer 控制
Note: Command “e” only support EM card. 備註: EM卡片僅支援命令”e”/備註: EM卡片僅支援命令”e” /
Command Format Description
Reset
Command
CMD
‘x’ <CR>
DATA
None
Answer
ANS
‘X’
DATA
None
● 本命令用來執行裝置的暖重置
● 本命令用來執行裝置的暖重置
●This command performs soft reset.
接點及燈號說明
接點及燈號說明
卡片放置區 / 卡片放置區
狀態燈
狀態燈 /
Port Connection and LED Indicators
Response Area
Status LED
25
74.6 110
IME-1100U Setup / IME-1100U安裝/ IME-1100U安裝
A
B
USB 埠 / USB 埠
USB Port
C
3. Working with software for operation directly . 3. 搭配軟件可直接使用。3. 搭配軟體可直接使用。
說明
命令格式
命令格式
命令
命令 說明
5. Place a card on card encoder.
5. 請放一張卡片至本產品上方卡片平台
5. 請放一張卡片至本產品上方卡片平台
Quick Start Guide
快速安裝手冊
快速安裝手冊
Ver. 1.0
HUNDURE
HUNDURE TECHNOLOGY CO., LTD.
Double click on USB Serial Port and select Port Settings tab:
2.2
2.1
2.3
接著請雙擊該裝置後選取 Port Setting 頁籤進入設畫面如下:
接著請雙擊該裝置後選取 Port Setting 頁籤進入設畫面如下:
請按下 Advanced.. 按鈕進入設定 COM PORT,畫面如下:
請按下 Advanced.. 按鈕進入設定 COM PORT,畫面如下:
Press Advanced button to modify the COM Port Settings.
產品保固證明書
產品保固證明書
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
One Year Limited Warranty / /
型號
型號Model
Warranty will be valid only after filling out this form and stamped or signed by reseller!
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
/ / 序號
序號Serial no. / / 購買日期 購買日期Date of Purchase / / 經銷商 經銷商Reseller stamp / /
We warrants this product against defect in material or workmanship for 1 year from the date of purchase. If such a defect is discovered within this warranty limitation,
contact your direct vendor for repair or replacement of your unit.
When returning the product, you must ship the product in its original packaging or packaging that gives an equal degree of protection. This warranty becomes invalid if
the factory-supplied serial number has been removed or altered on the product.
This warranty does not cover cosmetic damage or damage due to acts of God, accident, misuse, abuse, negligence or modification of any part of the product. This
warranty does not cover damage due to improper operation or maintenance, connection to improper equipment, or attempted repair by anyone other than We.
In no event shall We liability exceed the price paid for the product from direct, indirect, special, incidental, or consequential, damages resulting from the use of the
product the product, its accompanying software, or it's documentation. We makes no warranty or representation expressed, implied, or statutory, with respect to its
products,contents of use of this documentation and all accompanying software, and specially disclaims its quality , performance, merchantability or fitness for any
particular purpose. We reserves the right to revise or update its product, software or documentation without obligation to notify any individual or entity.
2.4
請在 COM Port Number 選擇你要模擬的 COM PORT 後按下 OK 離開並離開裝置設定畫面即完成COM PORT模擬設定
請在 COM Port Number 選擇你要模擬的 COM PORT 後按下 OK 離開並離開裝置設定畫面即完成COM PORT模擬設定
Select the COM Port Number of USB Serial Port and press OK to complete the settings.
01 02
00 00
①
: Static rule / 固定 / 固定
② : Length of data(Starting from the 3rd byte) / 長度(從第3byte 開始) / 長度(從第3byte 開始)
①②
01 01
Data
…….
…….
64
0A
LF
06
Byte 04 05
CR
0D
03
‘x’
78 00
63
CARD ENCODER
IME-1100U SERIES
USB Cable x 1
USB傳輸線
USB傳輸線
www.hundure.com www.hundure.com
光盤
光碟
Software CD x 1
Scale:mm
A
BC

Select
Command
CMD
‘s’
DATA
None
Answer
ANS
none
‘?’ : No Tag
DATA
Serial Number of Cards (4 bytes)
none
● This command selects the card placed on card encoder. If
a card is detected, card encoder will return a 4 bytes serial
number.
● 本命令用來選擇感應區中之Mifare卡片,當有卡片時則會回覆
4 bytes 的序號.
● 本命令用來選擇感應區中之Mifare卡片,當有卡片時則會回覆
4 bytes 的序號.
● This command selects the card placed on card encoder. If
a card is detected, card encoder will return a 4 bytes serial
number.
● 本命令用來選擇感應區中之EM卡片,當有卡片時則會回覆 4
bytes 的序號.
● 本命令用來選擇感應區中之EM卡片,當有卡片時則會回覆 4
bytes 的序號.
Example/範例/範例
Example/範例/範例
Example/範例/範例
Example/範例/範例
Example/範例/範例
Example/範例/範例
Example/範例/範例
Login
Command
CMD
‘l’
DATA
Sector ( 1 byte) 00～0F
keytype (1 byte)
FF Login using key A : FFFFFFFFFFFF
以 keyA : FFFFFFFFFFFF (預設) 去登錄
以 keyA : FFFFFFFFFFFF (預設) 去登錄
(default)
A0 Login using keyA : A0A1A2A3A4A5
以 keyA : A0A1A2A3A4A5 (預設) 去登錄
以
keyA : A0A1A2A3A4A5 (預設) 去登錄
(default)
B0 Login using keyB : B0B1B2B3B4B5
以 keyB : B0B1B2B3B4B5 (預設) 去登錄
以
keyB : B0B1B2B3B4B5 (預設) 去登錄
Answer
ANS
Login success
Login failed
DATA
none
none
/ ‘L’: 登錄成功/
‘L’: 登錄成功
/
‘?’ : 登錄失敗/
‘?’ : 登錄失敗
● This command performs login function with the
correct password (keyA or keyB). To perform other
operations, the system requires login information.
● 本指令用於以正確之密碼 ( keyA 或 keyB ) 登錄卡片的
Sector 。卡片登錄成功後才可進行後續的操作.
● 本指令用於以正確之密碼 ( keyA 或 keyB ) 登錄卡片的
Sector。卡片登錄成功後才可進行後續的操作.
l05a0
l06b0
l02aa123456789abc<CR>
l01ff
Login SEC:05 using keyA : A0A1A2A3A4A5
以keyA : A0A1A2A3A4A5 去登錄 SEC:05
以keyA : A0A1A2A3A4A5 去登錄 SEC:05
Login SEC:06 using keyA : B0B1B2B3B4B5
以keyA : B0B1B2B3B4B5 去登錄 SEC:06
以keyA : B0B1B2B3B4B5 去登錄 SEC:06
Login SEC:02 using keyA : 123456789abc
以 keyA : 123456789abc 去登錄 SEC:02
以 keyA : 123456789abc 去登錄 SEC:02
Login SEC:01 using keyA : FFFFFFFFFFFF
以 keyA : FFFFFFFFFFFF 去登錄 SEC:01
以 keyA : FFFFFFFFFFFF 去登錄 SEC:01
Write
Command
CMD
‘w’ write data to block
‘wv’ write value to block
‘we’ write data to EEPROM
DATA
block (1 byte) 00～3F
data (16 bytes)
block (1 byte) 00～3F
value (4 bytes)
register (1 byte) 00～0F
register (1 byte)
Answer
ANS
None
‘?’ : write failure
DATA
write block : Data (16 bytes)
write value : Value (4 bytes)
write EEPROM : Data (1 byte)
None
w 08000102030405060708090a0b0c0d0e0f<CR>
wv0912345678
we01aa
16 bytes data written to block:08
Value 12345678 written to block:09
Data 0xaa written to register:01
寫入 block:08 的16bytes 資料 / 寫入 block:08 的16bytes 資料
寫入 block:09 的儲值數值:12345678 / 寫入 block:09 的儲值數值:12345678
寫入 register:01 的資料 0xaa / 寫入 register:01 的資料 0xaa
Increment
Command
CMD
‘+’
DATA
block (1 byte) 00～3F
value (4 bytes) 32 bit value
Answer
ANS
none
‘?’ : failure
DATA
new value (4 bytes)
none
● This command adds value to the stored-value card. Before
performing this operation, kindly ensure that “wv’ command is
deployed to initialize the block to stored value format. Otherwise,
succeeding operations will not be successful.
●
本指令用於儲值運用之加值,使用前請先確定先前已用過 ‘wv’ 命
令將該
block 資料格式化為儲值格式,否則操作時會出現失敗.
● 本指令用於儲值運用之加值,使用前請先確定先前已用過 ‘wv’ 命
令將該
block 資料格式化為儲值格式,否則操作時會出現失敗.
+0212345678 Add 12345678 to the value within block:02
將 block:02 裡的儲值數值資料 + 12345678 / 將 block:02 裡的儲值數值資料 + 12345678
Decrement
Command
CMD
‘-’
DATA
block (1 byte) 00～3F
value (4 bytes) 32 bit value
Answer
ANS
none
‘?’ : failure
DATA
new value (4 bytes)
none
● This command deducts the value within the card. Before performing
this operation, kindly ensure that “wv’ command has been previously
deployed to initialize the block to stored value format. Otherwise,
succeeding operations will not be successful.
●本指令用於儲值運用之減值,使用前請先確定先前已用過 ‘wv’
命令將該 block 資料格式化為儲值格式,否則操作時會出現失敗.
●本指令用於儲值運用之減值,使用前請先確定先前已用過
‘wv’
命令將該 block 資料格式化為儲值格式,否則操作時會出現失敗.
-0212345678 Deduct 12345678 from the value within block:02
將 block:02 裡的儲值數值資料 - 12345678 / 將 block:02 裡的儲值數值資料 - 12345678
Copy Value
Command
CMD
‘=’
DATA
source block (1 byte) 00～3F
target block (1 byte) 00～3F
Answer
ANS
none
‘?’：Write failed
‘?’：寫入失敗 / ‘?’：寫入失敗
DATA
new value of target
block (4 bytes)
none
● This command duplicates the value of a block into another
block. Before performing this operation, kindly ensure that “wv’
command is deployed to initialize the block to stored value
format. Otherwise, succeeding operations will not be successful.
●本指令用於儲值運用之複製數值,使用前請先確定先前已
用過 ‘wv’ 命令將該 block 資料格式化為儲值格式,否則操作
時會出現失敗.
●本指令用於儲值運用之複製數值,使用前請先確定先前已
用過 ‘wv’ 命令將該 block 資料格式化為儲值格式,否則操作
時會出現失敗.
=0405 Duplicate the value within block:04 to block:05
將block:04 裡的儲值數值資料複製至 block:05 / 將block:04 裡的儲值數值資料複製至 block:05
LED / Buzzer Control
Command
CMD
‘oc’
DATA
Period ( 2 byte)
Answer
ANS
‘OC’：Write successful
‘OC’：寫入成功 / ‘OC’：寫入成功
‘?’：Write failed
‘?’：寫入失敗 / ‘?’：寫入失敗
DATA
none
none
● This command sets the LED’s status. Responded data from
IM-1100U are the period parameters (2 Byte) for its LED
sound duration. Period = 0000 when LED is off; Period=00FF
when LED is on. The rest of the parameters indicates the
duration for the LED to sound, before it turns off.
● 本命令用來設定 LED狀態,回覆為所設定的Period參數 (2
Byte),當 Period=0000 時表示 LED OFF,當 Period=00FF 時表
示LED ON,其餘值則表示設定 LED ON 一段時間後恢復
OFF(時間單位為 0.1 秒).
● 本命令用來設定 LED狀態,回覆為所設定的Period參數 (2
Byte),當 Period=0000 時表示 LED OFF,當 Period=00FF 時表
示LED ON,其餘值則表示設定 LED ON 一段時間後恢復OFF(
時間單位為 0.1 秒).
● This command sets the buzzer’s status. Responded data
from IM-1100U are the period parameters (2 Byte) for its
buzzer sound duration. Period = 0100 when buzzer is off;
Period=01FF when buzzer is on. The rest of the parameters
indicates the duration for the buzzer to sound, before it turns
off.
● 本命令用來設定 Buzzer狀態,回覆為所設定的Period參數 (2
Byte),當 Period=0100 時表示 Buzzer OFF,當 Period=01FF 時
表示 Buzzer ON,其餘值則表示設定 Buzzer ON 一段時間後恢
復OFF(時間單位為 0.1 秒).
● 本命令用來設定 Buzzer狀態,回覆為所設定的Period參數 (2
Byte),當 Period=0100 時表示 Buzzer OFF,當 Period=01FF
時表示 Buzzer ON,其餘值則表示設定 Buzzer ON 一段時間後
恢復OFF(時間單位為 0.1 秒).
oc00FF
oc0000
oc000A
LED ON
LED OFF
LED ON for 1 sec , then turns off
oc01FF
oc0100
oc010A
Buzzer ON
Buzzer OFF
Buzzer ON for 1 sec , then turns off
Example/範例/範例
Read
Command
CMD
‘r’ read block
‘rv’ read stored value block
‘re’ read EEPROM
DATA
block (1 byte) 00～3F
block (1 byte) 00～3F
register (1 byte) 00～0F
Answer
ANS
none
‘?’ : read failure
DATA
Read block : Data (16 bytes)
Read stored-value : Value (4 bytes)
Read EEPROM : Data (1 byte)
none
● This command reads the selected
card’s block, stored-value, or retrieve
the module’s EEPROM data.
● 本命令用來讀取所選卡片之 block、
value 的資料,或讀取模組的
EEPROM 資料.
● 本命令用來讀取所選卡片之 block、
value 的資料,或讀取模組的
EEPROM 資料.
r05
rv06
re01
Read data in block:05
Read stored-value in block:06
Read data in register:01
/讀取 block:05 的資料/ 讀取 block:05 的資料
/讀取 block:06 的儲值數值/ 讀取 block:06 的儲值數值
/讀取 register:01 的資料/ 讀取 register:01 的資料
Successive Read of Serial Number
Command
CMD
‘c’ <CR>
DATA
None
Answer
ANS
None
DATA
Serial Number of card (4 bytes)
● Performing successive read command will not allow the system to accept
other commands. Terminate this command to perform other operations.
●
進入連續讀卡模式後,模組將不再對其他命令回應直到離開本模式.
● To terminate this command, send a spc 0x20 to the module. Upon
successful termination, the module will return “C” indicating successive
read command has been terminated.
●
當要離開本命令模式,請送一 SPC (0x20) 字元至模組即可,離開本連續讀卡
模式後,模組會回應一個
‘C’ 字元表示已離開連續讀卡模式
● 當要離開本命令模式,請送一 SPC (0x20) 字元至模組即可,離開本連續讀卡
模式後,模組會回應一個
‘C’ 字元表示已離開連續讀卡模式
● This command successively reads the card’s serial number.
●
本命令用來連續讀取感應區中的卡片序號,當有卡片時,序號會連續讀取出來
● 本命令用來連續讀取感應區中的卡片序號,當有卡片時,序號會連續讀取出來
● 進入連續讀卡模式後,模組將不再對其他命令回應直到離開本模式.
Example/範例/範例
s
Responds B2C6FF57
回應/回應 B2C6FF57
s
Responds B2C6FF57
回應/回應 B2C6FF57
Select
Command
CMD
‘e’
DATA
None
Answer
ANS
none
‘?’ : No Tag
DATA
Serial Number of Cards (4 bytes)
none
Example/範例/範例
e
Responds B2C6FF57
回應/回應 B2C6FF57
c
Responds B2C6FF57
B2C6FF57
回應/回應 B2C6FF57
B2C6FF57
www.hundure.com www.hundure.com
