SYMBOLFÖRKLARING
2 – Svenska
Symboler
VARNING! En röjsåg, buskröjare
eller trimmer kan felaktigt eller
slarvigt använd vara ett farligt
redskap, som kan orsaka allvarliga
skador eller dödsfall för
användaren eller andra. Det är
mycket viktigt att du läser och
förstår innehållet i denna bruksanvisning.
Läs igenom bruksanvisningen
noggrant och förstå innehållet
innan du använder maskinen.
Använd alltid:
• Skyddshjälm där det finns risk
för fallande föremål
• Godkända hörselskydd
• Godkända ögonskydd
Max. varvtal på utgående axel,
rpm
Denna produkt överensstämmer
med gällande EG-direktiv.
Varning för utslungade föremål och
rikoschetter.
Användare av maskinen ska under
arbetets gång se till att inga
människor eller djur kommer
närmare än 15 meter.
Maskiner utrustade med såg- eller
gräsklinga kan rycka våldsamt i
sidled när klingan kommer i kontakt
med fasta föremål. Detta kallas kast.
Klingan kan åstadkomma
amputering av armar och ben. Håll
alltid människor och djur minst 15 meter bort från
maskinen.
Använd alltid godkända
skyddshandskar.
Använd halkfria och stadiga stövlar.
Bulleremissioner till omgivningen
enligt Europeiska Gemenskapens
direktiv. Maskinens emission anges i
kapitel Tekniska data och på dekal.
Akta dig för varma ytor på maskinen.
Övriga på maskinen angivna symboler/dekaler avser
specifika krav för certifieringar på vissa marknader.
Kontroll och/eller underhåll skall
utföras med motorn frånslagen, med
stoppkontakten i läge STOP.
Använd alltid godkända
skyddshandskar.
Regelbunden rengöring krävs.
Okulär kontroll.
Godkända ögonskydd måste
användas.
50FT
15 m
50FT
15m
H1154201-01,233,243,253_1.fm Page 2 Wednesday, July 6, 2011 3:45 PM

INNEHÅLL
Svenska
–
3
Innehåll Innan start måste följande
observeras:
Läs igenom bruksanvisningen noggrant.
SYMBOLFÖRKLARING
Symboler .............................................................. 2
INNEHÅLL
Innehåll ................................................................. 3
Innan start måste följande observeras: ................ 3
INLEDNING
Bäste kund! .......................................................... 4
VAD ÄR VAD?
Vad är vad på röjsågen? ....................................... 5
ALLMÄNNA SÄKERHETSINSTRUKTIONER
Viktigt .................................................................... 6
Personlig skyddsutrustning ................................... 6
Maskinens säkerhetsutrustning ............................ 7
Skärutrustning ...................................................... 10
MONTERING
Montering av styre och gashandtag ..................... 12
Montering av klinga och trimmerhuvud ................ 12
Montering av transportskydd ................................ 15
Inpassning av sele och röjsåg .............................. 15
BRÄNSLEHANTERING
Bränslesäkerhet ................................................... 16
Drivmedel ............................................................. 16
Tankning ............................................................... 17
START OCH STOPP
Kontroll före start .................................................. 18
Start och stopp ..................................................... 18
ARBETSTEKNIK
Allmänna arbetsinstruktioner ................................ 20
UNDERHÅLL
Förgasare ............................................................. 24
Luftfilter ................................................................. 24
Bränslefilter .......................................................... 25
Vinkelväxel ........................................................... 25
Tändstift ................................................................ 25
Underhållsschema ................................................ 26
TEKNISKA DATA
Tekniska data ....................................................... 27
EG-försäkran om överensstämmelse ................... 29
!
VARNING! Långvarig exponering för
buller kan ge bestående hörselskador.
Använd därför alltid godkända
hörselskydd.
!
VARNING! Under inga förhållanden får
maskinens ursprungliga utformning
ändras utan tillstånd från tillverkaren.
Använd alltid originaltillbehör. Icke
auktoriserade ändringar och/eller
tillbehör kan medföra allvarliga skador
eller dödsfall för föraren eller andra.
!
VARNING! En röjsåg, buskröjare eller
trimmer kan felaktigt eller slarvigt
använd vara ett farligt redskap, som kan
orsaka allvarliga skador eller dödsfall för
användaren eller andra. Det är mycket
viktigt att du läser och förstår innehållet i
denna bruksanvisning.
H1154201-01,233,243,253_1.fm Page 3 Wednesday, July 6, 2011 3:45 PM

4 – Svenska
INLEDNING
Bäste kund!
Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät
uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk,
eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som
Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner,
cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är
inom detta område Husqvarna idag verkar.
Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som
högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och
trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi,
användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna
inom dessa områden.
Vi är övertygade om att ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång
tid framöver. Ett köp av någon av våra produkter ger dig tillgång till proffessionell hjälp med reparationer och service om
något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem
efter närmaste serviceverkstad.
Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid
framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service,
underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin,
se till att överlåta bruksanvisningen till den nya ägaren.
Tack för att du använder en Husqvarna-produkt!
Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar
beträffande bl.a. form och utseende utan föregående meddelande.
H1154201-01,233,243,253_1.fm Page 4 Wednesday, July 6, 2011 3:45 PM

Svenska – 5
VAD ÄR VAD?
Vad är vad på röjsågen?
11
1
3
2
4
10
12
13
15
16
17
18
19 20
22
23
24
29
30
25
9
8
76
21
5
1
27
27
14
14
26
28
13
12
11
233R
243R, 253R
1 Klinga
2 Påfyllning av smörjmedel, vinkelväxel
3 Vinkelväxel
4 Skydd för skärutrustning
5 Riggrör
6 Startgasknapp
7 Stoppkontakt
8 Gasreglage
9 Gasreglagespärr
10 Upphängningsögla
11 Cylinderkåpa
12 Starthandtag
13 Bränsletank
14 Chokereglage
15 Luftfilterkåpa
16 Styre
17 Låsmutter
18 Stödfläns
19 Stödkopp
20 Medbringare
21 Styrhållare
22 Bruksanvisning
23 Transportskydd
24 Klingmutternyckel
25 Låspinne
26 Sele
27 Bränslepump
28 Skyddsförlängare
29 Trimmerhuvud
30 Skruvmejsel
H1154201-01,233,243,253_1.fm Page 5 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
6 – Svenska
Viktigt Personlig skyddsutrustning
HJÄLM
Skyddshjälm där det finns risk för fallande föremål
HÖRSELSKYDD
Hörselskydd med tillräcklig dämpeffekt ska användas.
ÖGONSKYDD
Godkända ögonskydd skall alltid användas.Används visir
måste även godkända skyddsglasögon användas. Med
godkända skyddsglasögon menas de som uppfyller
standard ANSI Z87.1 för USA eller EN 166 för EU-länder.
HANDSKAR
Handskar ska användas när det behövs, t ex vid
montering av skärutrustning.
VIKTIGT!
Maskinen är endast konstruerad för grästrimning.
De enda tillbehör du får använda motorenheten som
drivkälla till är de skärutrustningar vi rekommenderar i
kapitel Tekniska data.
Använd aldrig maskinen om du är trött, om du har
druckit alkohol eller om du tar mediciner, som kan
påverka din syn, ditt omdöme eller din kroppskontroll.
Använd personlig skyddsutrustning. Se anvisningar
under rubrik ”Personlig skyddsutrustning”.
Använd aldrig en maskin som modifierats så att den ej
längre överensstämmer med originalutförandet.
Använd aldrig en maskin som är felaktig. Följ
underhålls-, kontroll- och serviceinstruktioner i denna
bruksanvisning. Vissa underhålls- och serviceåtgärder
skall utföras av tränade och kvalificerade specialister.
Se anvisningar under rubrik Underhåll.
Samtliga kåpor, skydd och handtag måste vara
monterade före start. Se till att tändhatt och tändkabel
är oskadade för att undvika risk för elektrisk stöt.
Användare av maskinen ska se till att inga människor
eller djur under arbetet kommer närmare än 15 meter.
Då flera användare arbetar med samma arbetsställe
ska säkerhetsavståndet vara minst dubbla trädlängden,
dock minst 15 meter.
!
VARNING! Denna maskin alstrar under
drift ett elektromagnetiskt fält. Detta fält
kan under vissa omständigheter ge
påverkan på aktiva eller passiva
medicinska implantat. För att reducera
risken för allvarliga eller livshotande
skador rekommenderar vi därför
personer med implantat att rådgöra med
läkare samt tillverkaren av det
medicinska implantatet innan denna
maskin används.
!
VARNING! Att köra en motor i ett instängt
eller dåligt ventilerat utrymme kan
orsaka dödsfall genom kvävning eller
kolmonoxidförgiftning.
VIKTIGT!
En röjsåg, buskröjare eller trimmer kan felaktigt eller
slarvigt använd vara ett farligt redskap, som kan orsaka
allvarliga skador eller dödsfall för användaren eller
andra. Det är mycket viktigt att du läser och förstår
innehållet i denna bruksanvisning.
Vid all användning av maskinen skall godkänd personlig
skyddsutrustning användas.Personlig skyddsutrustning
eliminerar inte skaderisken, men den reducerar effekten
av en skada vid ett olyckstillbud. Be din återförsäljare
om hjälp vid val av utrustning.
!
VARNING! Var alltid uppmärksam på
varningssignaler eller tillrop när
hörselskydd används.Tag alltid av
hörselskydden så snart motorn stoppats.
H1154201-01,233,243,253_1.fm Page 6 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
Svenska
–
7
STÖVLAR
Använd stövlar med stålhätta och halkfri sula.
KLÄDSEL
Använd rivstarkt material i klädseln och undvik alltför vida
kläder som lätt hakar fast i ris och grenar. Använd alltid
kraftiga långbyxor. Bär inte smycken, kortbyxor eller
sandaler och gå inte barfota. Se till att håret inte hänger
nedanför axlarna.
FÖRSTA FÖRBAND
Första förband ska alltid finnas till hands.
Maskinens säkerhetsutrustning
I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer
är, vilken funktion de har samt hur kontroll och underhåll
skall utföras för att säkerställa att de är i funktion. Se
kapitel Vad är vad?, för att hitta var dessa detaljer är
placerade på din maskin.
Maskinens livslängd kan förkortas och risken för olyckor
kan öka om underhåll av maskinen inte utförs på rätt sätt
och om service och/eller reparationer inte utförs
fackmannamässigt. Om du behöver ytterligare
upplysningar kontakta närmaste serviceverkstad.
Gasreglagespärr
Gasreglagespärren är konstruerad att förhindra ofrivillig
aktivering av gasreglaget. När spärren (A) trycks ner i
handtaget (= när man håller om handtaget) frikopplas
gasreglaget (B). När greppet om handtaget släpps
återställes både gasreglaget samt gasreglagespärren till
sina respektive ursprungslägen. Detta sker via två av
varandra oberoende returfjädersystem. Detta läge
innebär att gasreglaget automatiskt låses på tomgång.
Kontrollera att gasreglaget är låst i tomgångsläge när
gasreglagespärren är i sitt ursprungsläge.
Tryck in gasreglagespärren och kontrollera att den
återgår till sitt ursprungsläge när den släpps.
Kontrollera att gasreglaget och gasreglagespärren går lätt
samt att deras returfjädersystem fungerar.
Se anvisningar under rubrik Start. Starta maskinen och
ge full gas. Släpp gasreglaget och kontrollera att
skärutrustningen stannar och att den förblir stillastående.
Om skärutrustningen roterar med gasreglaget i
VIKTIGT! All service och reparation av maskinen kräver
specialutbildning. Detta gäller särskilt maskinens
säkerhetsutrustning. Om maskinen inte klarar någon av
nedan listade kontroller ska du uppsöka din
serviceverkstad. Ett köp av någon av våra produkter
garanterar att du kan få en fackmannamässig reparation
och service utförd. Om inköpsstället för maskinen inte
är en av våra servande fackhandlare, fråga dem efter
närmaste serviceverkstad.
!
VARNING! Använd aldrig en maskin med
defekt säkerhetsutrustning. Maskinens
säkerhetsutrustning ska kontrolleras och
underhållas som beskrivits i detta
avsnitt. Om din maskin inte klarar alla
kontrollerna ska serviceverkstad
uppsökas för reparation.
A
B
H1154201-01,233,243,253_1.fm Page 7 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
8 – Svenska
tomgångsläge ska förgasarens tomgångsjustering
kontrolleras. Se anvisningar under rubrik Underhåll.
Stoppkontakt
Stoppkontakten ska användas för att stänga av motorn.
Starta motorn och kontrollera att motorn stängs av när
stoppkontakten förs till stoppläget.
Skydd för skärutrustning
Detta skydd är avsett att förhindra att lösa föremål
slungas iväg mot användaren. Skyddet förhindrar också
användaren från att komma i kontakt med
skärutrustningen.
Kontrollera att skyddet är oskadat och fritt från
sprickbildning. Byt skydd om det utsatts för slag eller har
sprickor.
Använd alltid rekommenderat skydd för den specifika
skärutrustningen. Se kapitel Tekniska data.
Avvibreringssystem
Din maskin är utrustad med ett avvibreringssystem, vilket
är konstruerat att ge en så vibrationsfri och behaglig
användning som möjligt.
Användning av felaktigt lindad lina eller av oskärpt,
felaktig skärutrustning (fel typ eller felaktigt filad, se
anvisningar under rubrik Filning av klinga) ökar
vibrationsnivån.
Maskinens avvibreringssystem reducerar överföringen av
vibrationer mellan motorenhet/skärutrustning och
maskinens handtagsenhet.
Kontrollera att avvibreringselementen är hela och fast
förankrade. För byte av avvibreringssystem kontakta din
Husqvarna återförsäljare.
!
VARNING! Under inga omständigheter
får någon skärutrustning användas utan
att godkänt skydd monterats. Se kapitel
Tekniska data. Om fel eller defekt skydd
monteras, kan detta orsaka allvarlig
personskada.
!
VARNING! Överexponering av vibrationer
kan leda till blodkärls- eller nervskador
hos personer som har
blodcirkulationsstörningar. Uppsök
läkare om ni upplever kroppsliga
symptom som kan relateras till
överexponering av vibrationer. Exempel
på sådana symptom är domningar,
avsaknad av känsel, ”kittlingar”,
”stickningar”, smärta, avsaknad eller
reducering av normal styrka,
förändringar i hudens färg eller dess yta.
Dessa symptom uppträder vanligtvis i
fingrar, händer eller handleder. Riskerna
kan öka vid låga temperaturer.
H1154201-01,233,243,253_1.fm Page 8 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
Svenska
–
9
Snabbutlösning
Framtill finns en lättåtkomlig snabbutlösning som
säkerhetsåtgärd om motorn fattar eld eller vid annan
situation då det gäller att frigöra sig från maskinen och
selen.Se anvisningar under rubrik Inpassning av sele och
röjsåg.
Kontrollera att selens remmar är rätt placerade. När selen
och maskinen är justerade, kontrollera att selens
snabbutlösning fungerar.
Ljuddämpare
Ljuddämparen är konstruerad för att ge så låg ljudnivå
som möjligt samt för att leda bort motorns avgaser från
användaren.
Använd aldrig en maskin som har en defekt ljuddämpare.
Kontrollera regelbundet att ljuddämparen sitter fast på
motorn.
Låsmutter
För viss typ av skärutrustning används låsmutter för
fastsättning.
Vid montering, drag åt muttern mot skärutrustningens
rotationsriktning. Vid demontering, lossa muttern i
skärutrustningens rotationsriktning. (OBS! Muttern är
vänstergängad.) Drag åt muttern med
klingmutternyckeln.
Låsmutterns nylonlåsning får ej vara så sliten att den kan
skruvas med fingrarna. Låsningen ska hålla minst 1,5
Nm. Muttern ska bytas efter det att den skruvats på ca 10
gånger.
!
VARNING! Ljuddämparen innehåller
kemikalier som kan vara
cancerframkallande. Undvik kontakt med
dessa kemikalier ifall ljuddämparen
skulle gå sönder.
!
VARNING! Tänk på att: Motorns avgaser
är heta och kan innehålla gnistor vilka
kan orsaka brand. Starta därför aldrig
maskinen inomhus eller nära eldfängt
material!
H1154201-01,233,243,253_1.fm Page 9 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
10 – Svenska
Skärutrustning
Detta avsnitt behandlar hur du genom korrekt underhåll
samt genom användning av korrekt typ av skärutrustning:
• Reducerar maskinens kastbenägenhet.
• Erhåller maximal skärprestanda.
• Ökar skärutrustningens livslängd.
Skärutrustning
Sågklinga är avsedd att användas vid sågning av
vedartade träslag.
Gräsklinga och gräskniv är avsedda att användas för
röjning av grövre gräs.
Trimmerhuvud är avsett för grästrimning.
Grundregler
Använd endast skärutrustning tillsammans med det
skydd som vi rekommenderar! Se kapitel Tekniska data.
Håll klingans skärtänder väl och korrekt skärpta! Följ våra
instruktioner och använd rekommenderad filmall. En
felskärpt eller skadad klinga ökar risken för olyckor.
Håll korrekt skränkning på sågklingan! Följ våra
instruktioner och använd rekommenderat skränkverktyg.
En felaktigt skränkt sågklinga ökar risken för fastlåsning
och kast samt skador på sågklingan.
Kontrollera skärutrustningen med avseende på skador
och sprickbildning. En skadad skärutrustning ska alltid
bytas ut.
VIKTIGT!
Använd endast skärutrustning tillsammans med det
skydd som vi rekommenderar! Se kapitel Tekniska data.
Se skärutrustningens anvisningar för korrekt laddning
av lina och val av rätt lindiameter.
Håll klingans skärtänder väl och korrekt skärpta! Följ
våra rekommendationer. Se även instruktion på
klingförpackningen.
Håll korrekt skränkning! Följ våra instruktioner och
använd rekommenderad filmall.
!
VARNING! Stanna alltid motorn innan du
arbetar med något på skärutrustningen.
Denna fortsätter att rotera även sedan
gasreglaget släppts. Kontrollera att
skärutrustningen har stannat helt och
tag bort kabeln från tändstiftet innan du
börjar med något arbete på den.
!
VARNING! En felaktig skärutrustning
eller en felaktigt filad klinga ökar risken
för kast.
H1154201-01,233,243,253_1.fm Page 10 Wednesday, July 6, 2011 3:45 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER
Svenska
–
11
Filning av gräskniv och gräsklinga
• Se skärutrustningens förpackning för korrekt filning.
Klingan och kniven filas med en enkelgradig flatfil.
• Fila alla eggar lika mycket för att bevara balansen.
Filning av sågklinga
• Se skärutrustningens förpackning för korrekt filning.
En korrekt filad klinga är en förutsättning för ett effektivt
arbete och för att undvika onödigt slitage på klinga och
röjsåg.
• Se till att ha ett bra stöd för klingan då du filar. Använd
en 5,5 mm rundfil tillsammans med filhållare.
• Filningsvinkel 15 ° . Varannan tand filas åt höger och
varannan tand åt vänster. Om klingan blivit svårt
stensågad kan tändernas översida i undantagsfall
behöva justeras med flatfil. Detta sker i så fall innan
filning med rundfil sker. Filning av översidan måste
ske lika på alla tänderna.
• Justera skränkningen. Den ska vara 1 mm.
Trimmerhuvud
• Använd endast de trimmerhuvuden och trimmerlinor
som rekommenderas. De har utprovats av tillverkaren
för att passa en viss motorstorlek. Speciellt viktigt är
detta när ett helautomatiskt trimmerhuvud används.
Använd endast rekommenderad skärutrustning. Se
kapitel Tekniska data.
• Generellt fordrar en mindre maskin små
trimmerhuvuden och vice versa. Detta på grund av att
vid avverkning med lina måste motorn slunga ut linan
radiellt från trimmerhuvudet samt även möta
motståndet från det gräs som avverkas.
• Linans längd är också viktig. En längre lina fordrar
större motorstyrka än en kort, vid samma diameter på
linan.
• Se till att den kniv som sitter på trimmerskyddet är
intakt. Den används för att skära av linan till rätt längd.
• För att få en längre livslängd på linan kan den läggas
i vatten ett par dygn. Linan blir då segare och håller
längre.
!
VARNING! Kassera alltid en klinga som
är böjd, skev, spräckt, brusten eller
skadad på något annat sätt. Försök
aldrig att rikta en skev klinga för ny
användning. Använd endast
originalklingor av föreskriven typ.
VIKTIGT!
Se alltid till att trimmerlinan lindas hårt och jämnt runt
trumman, annars uppstår hälsofarliga vibrationer i
maskinen.
H1154201-01,233,243,253_1.fm Page 11 Wednesday, July 6, 2011 3:45 PM

MONTERING
12 – Svenska
Montering av styre och
gashandtag
• Montera styret i styrhållaren på riggröret med fyra
skruvar.
• Montera skyddshöljet som bilden visar.
Montering av klinga och
trimmerhuvud
Montering av skyddskappa
(243, 253)
OBS! Vid användning av trimmerhuvud/plastknivar och
kombiskydd, ska skyddskappan alltid vara monterad. När
gräsklinga och kombiskydd används, ska skyddskappan
vara demonterad.
Klingskyddet/kombiskyddet (A) krokas fast i fästet på
riggröret och fixeras med en skruv.
Passa in skyddskappans styrning i spåret på
kombiskyddet. Snäpp sedan fast skyddskappan på
skyddet med de fyra snabbspännena.
!
VARNING!
Vid montering av skärutrustning är det
ytterst viktigt att medbringarens/
stödflänsens styrning hamnar rätt i
skärutrustningens centrumhål. Felaktigt
monterad skärutrustning kan orsaka
allvarlig och/eller livshotande
personskada.
!
VARNING! Under inga omständigheter
får någon skärutrustning användas utan
att godkänt skydd monterats. Se kapitel
Tekniska data. Om fel eller defekt skydd
monteras, kan detta orsaka allvarlig
personskada.
VIKTIGT! För att få använda såg- eller gräsklinga måste
maskinen vara utrustad med rätt styre, klingskydd och
sele.
H1154201-01,233,243,253_1.fm Page 12 Wednesday, July 6, 2011 3:45 PM

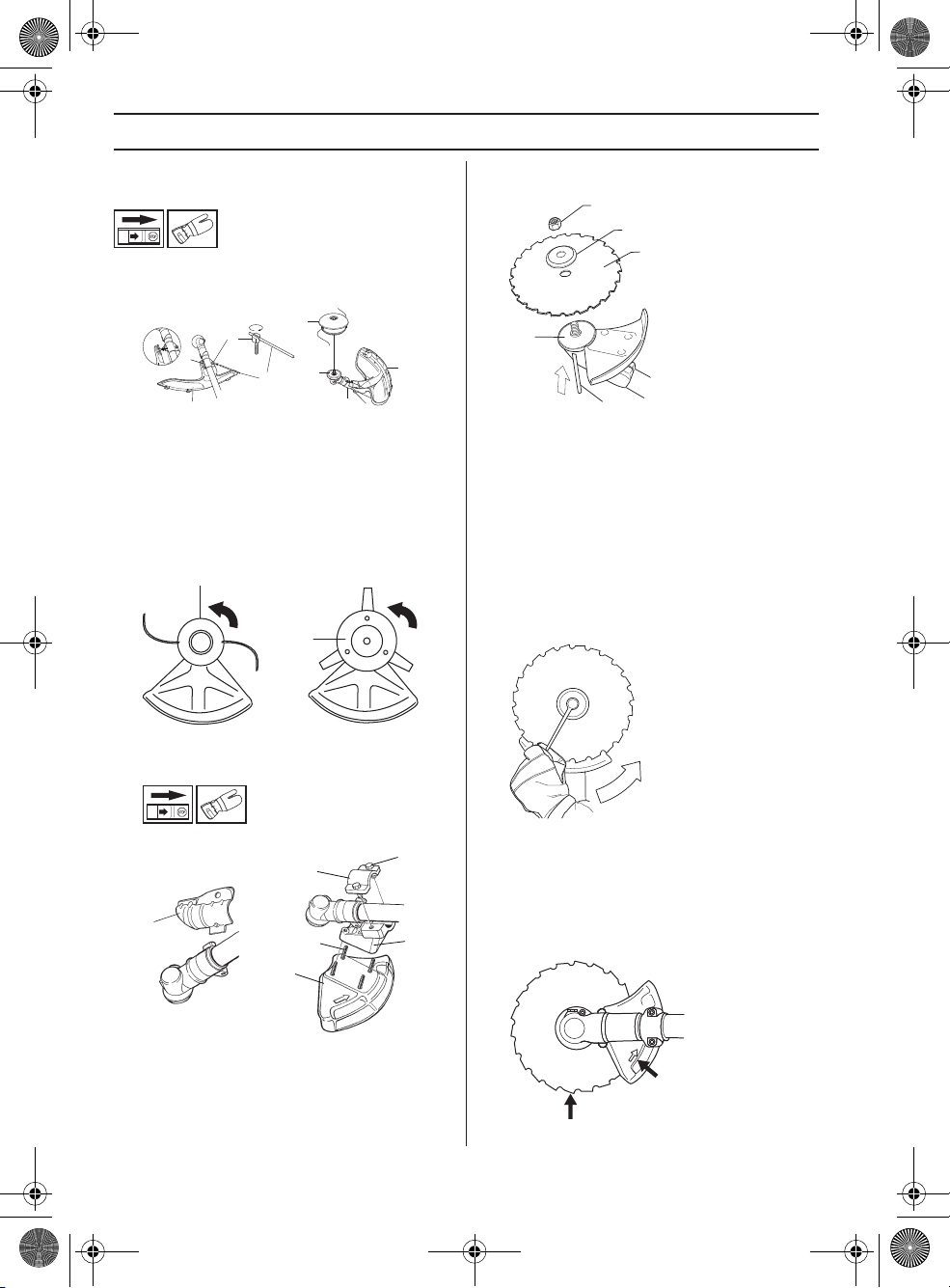

MONTERING
Svenska – 13
Demontering av skyddskappan görs enklast med hjälp av
en skruvmejsel, se bild.
Montering av klingskydd, gräsklinga och
gräskniv
• Klingskyddet/kombiskyddet (A) krokas fast i fästet på
riggröret och fixeras med en skruv (L). Använd
rekommenderat klingskydd. Se kapitel Tekniska data.
OBS! Se till att skyddskappan är demonterad.
(233)
(243, 253)
• Montera medbringare (B) på utgående axel.
• Vrid runt klingaxeln tills ett av medbringarens hål
sammanfaller med motsvarande hål i växelhuset.
• För in låspinnen (C) i hålet så att axeln låses.
• Placera klingan (D), stödkopp (E) och stödfläns (F) på
utgående axel.
• Montera muttern (G). Muttern skall dras åt med ett
moment av 35-50 Nm (3,5-5 kpm). Använd
hylsnyckeln i verktygssatsen. Håll i nyckelns skaft så
nära klingskyddet som möjligt. Muttern dras åt när
nyckeln förs mot rotationsriktningen (OBS!
vänstergängad).
(233)
(243, 253)
A
A
B
C
A
L
G
F
D
B
C
A
E
G
E
D
F
B
C
H1154201-01,233,243,253_1.fm Page 13 Wednesday, July 6, 2011 3:45 PM

MONTERING
14 – Svenska
Montering av trimmerskydd och
trimmerhuvud
• Montera trimmerskydd (A) för arbete med
trimmerhuvud. OBS! Se till att skyddskappan är
monterad.
• Trimmerskyddet/kombiskyddet krokas fast i fästet på
riggröret och fixeras med en skruv (L).
• Montera medbringare (B) på utgående axel.
• Vrid runt klingaxeln tills ett av medbringarens hål
sammanfaller med motsvarande hål i växelhuset.
• För in låspinnen (C) i hålet så att axeln låses.
• Gänga på trimmerhuvudet/plastknivarna (H) mot urs.
• Demontering sker i omvänd ordningsföljd.
Montering av klingskydd och sågklinga
• Demontera fästplåten (H). Montera adaptern (I) och
överfallet (J) med de två skruvarna (K) enligt bild.
Klingskyddet (A) monteras med 4 skruvar (L) mot
adaptern enligt bild.
OBS! Använd rekommenderat klingskydd. Se kapitel
Tekniska data.
• Montera medbringare (B) på utgående axel.
• Vrid runt klingaxeln tills ett av medbringarens hål
sammanfaller med motsvarande hål i växelhuset.
• För in låspinnen (C) i hålet så att axeln låses.
• Placera klingan (D) och stödflänsen (F) på utgående
axel.
• Montera muttern (G). Muttern dras åt med ett moment
av 35-50 Nm (3,5-5 kpm). Använd hylsnyckeln i
verktygssatsen. Håll i nyckelns skaft så nära
trimmerskyddet som möjligt. Muttern dras åt när
nyckeln förs mot rotationsriktningen (OBS!
vänstergängad).
• Vid lossdragning och åtdragning av sågklingans
mutter finns risk för att skada sig på sågklingans
tänder. Se därför till att handen befinner sig i skydd av
klingskyddet vid detta arbete. Använd alltid en
hylsnyckel med tillräckligt långt skaft för att möjliggöra
detta. Pilen på bilden visar inom vilket område
hylsnyckeln ska arbeta vid loss- respektive åtdragning
av muttern.
BA
ML
H
A
L
C
M
H
H
A
LI
JK
H
F
D
B
C
G
H1154201-01,233,243,253_1.fm Page 14 Wednesday, July 6, 2011 3:45 PM

MONTERING
Svenska – 15
Montering av transportskydd
• Placera klingan i transportskyddet (A).
• Snäpp i de två fästarmarna (B) i spåren (C) för att
säkra transportskyddet.
Inpassning av sele och röjsåg
Snabbutlösning
Framtill finns en lättåtkomlig snabbutlösning. Använd den
om motorn fattar eld eller i någon annan nödsituation, när
det gäller att snabbt göra sig fri från sele och maskin.
Jämn axelbelastning
En väl inpassad sele och maskin underlättar arbetet
avsevärt. Justera selen för bästa arbetsställning. Spänn
sidoremmarna så att tyngden blir jämn på båda axlarna.
Rätt höjd
Justera axelremmen så att skärutrustningen blir parallell
med marken.
Rätt balans
Låt skärutrustningen vila lätt mot marken. Flytta
upphängningsöglan för att få rätt balans på röjsågen.
!
VARNING! Vid arbete med röjsåg ska den
alltid hakas fast i selen. Annars kan du
inte manövrera röjsågen säkert och detta
kan orsaka skada på dig själv eller andra.
Använd aldrig en sele med trasig
snabbutlösning.
H1154201-01,233,243,253_1.fm Page 15 Wednesday, July 6, 2011 3:45 PM

BRÄNSLEHANTERING
16 – Svenska
Bränslesäkerhet
Starta aldrig maskinen:
1 Om du spillt bränsle på den. Torka av allt spill och låt
bensinresterna avdunsta.
2 Om du spillt bränsle på dig själv eller dina kläder, byt
kläder. Tvätta de kroppsdelar som varit i kontakt med
bränsle. Använd tvål och vatten.
3 Om maskinen läcker bränsle. Kontrollera regelbundet
efter läckage från tanklock och bränsleledningar.
Transport och förvaring
• Förvara och transportera maskinen och bränslet så
att eventuellt läckage och ångor inte riskerar att
komma i kontakt med gnistor eller öppen låga,
exempelvis från elmaskiner, elmotorer, elkontakter/
strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för
ändamålet speciellt avsedda och godkända behållare
användas.
• Vid längre tids förvaring av maskin ska bränsletanken
tömmas. Hör med närmaste bensinstation var du kan
göra dig av med bränsleöverskott.
• Se till att maskinen är väl rengjord och att fullständig
service är utförd innan långtidsförvaring.
• Skärutrustningens transportskydd ska alltid vara
monterat under transport eller förvaring av maskinen.
• Säkra maskinen under transport.
• För att undvika ofrivillig start av motorn, ska alltid
tändhatten avlägsnas vid långtidsförvaring, om
maskinen ej är under uppsikt och vid alla
förekommande serviceåtgärder.
Drivmedel
OBS! Maskinen är försedd med en tvåtaktsmotor och
måste alltid köras på en blandning av bensin och
tvåtaktsolja. För att säkerställa rätt blandningsförhållande
är det viktigt att noggrant mäta den oljemängd som skall
blandas.Vid tillblandning av små bränslemängder
inverkar även små felaktigheter i oljemängden kraftigt på
blandningsförhållandet.
Bensin
OBS! Använd alltid oljeblandad kvalitetsbensin med
minst 90 oktan (RON). Om din maskin är utrustad med
katalysator (se kapitel Tekniska data) skall alltid blyfri
oljeblandad kvalitetsbensin användas. En blyad bensin
förstör katalysatorn.
Där miljöanpassad bensin, s.k. alkylatbensin finns
tillgänglig ska sådan användas.
• Rekommenderat lägsta oktantal är 90 (RON). Om
man kör motorn på bensin med ett lägre oktantal än
90 kan så kallad spikning uppträda. Detta leder till
ökad motortemperatur, som kan orsaka svåra
motorhaverier.
• Vid arbete med kontinuerligt höga varvtal
rekommenderas högre oktantal.
Tvåtaktsolja
• För bästa resultat och funktion använd HUSQVARNA
tvåtaktsolja, som är speciellt tillverkad för våra
luftkylda tvåtaktsmotorer.
• Använd aldrig tvåtaktsolja avsedd för vattenkylda
utombordsmotorer, s.k. outboardoil (benämnd TCW).
• Använd aldrig olja avsedd för fyrtaktsmotorer.
• En låg oljekvalitet eller för fet olje/bränsle blandning
kan äventyra katalysatorns funktion och minska dess
livstid.
• Blandningsförhållande
1:50 (2%) med HUSQVARNA tvåtaktsolja.
1:33 (3%) med andra oljor gjorda för luftkylda
tvåtaktsmotorer klassade för JASO FB/ISO EGB.
!
VARNING! Var försiktig vid hantering av
bränsle. Tänk på brand-, explosions- och
inandningsrisker.
!
VARNING! Bränsle och bränsleångor är
mycket brandfarliga och kan ge allvarliga
skador vid inandning och
hudexponering.Var därför försiktig vid
hantering av bränsle och sörj för god
luftventilation vid bränslehantering.
Bensin, liter Tvåtaktsolja, liter
2% (1:50) 3% (1:33)
50,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60
H1154201-01,233,243,253_1.fm Page 16 Wednesday, July 6, 2011 3:45 PM

BRÄNSLEHANTERING
Svenska – 17
Blandning
• Blanda alltid bensin och olja i en ren behållare
godkänd för bensin.
• Börja alltid med att fylla i hälften av bensinen som
skall tillblandas. Fyll därefter i hela oljemängden.
Blanda (skaka) bränsleblandningen. Fyll återstående
mängd bensin.
• Blanda (skaka) bränsleblandningen omsorgsfullt
innan maskinens bränsletank fylls.
• Blanda inte bränsle för mer än max 1 månads behov.
• Om maskinen inte används under en längre tid skall
bränsletanken tömmas och rengöras.
Tankning
• Använd bränslebehållare med överfyllnadsskydd.
• Torka rent runt tanklocket. Föroreningar i tanken
orsakar driftstörningar.
• Se till att bränslet är väl blandat genom att skaka
behållaren innan tanken fylls.
!
VARNING! Följande försiktighetsåtgärder
minskar brandrisken:
Rök inte eller placera något varmt
föremål i närheten av bränsle.
Tanka aldrig med motorn igång.
Stanna motorn och låt den svalna några
minuter före tankning.
Öppna tanklocket sakta vid
bränslepåfyllning så att eventuellt
övertryck sakta försvinner.
Drag åt tanklocket noga efter tankning.
Flytta alltid maskinen från
tankningsplatsen och bensindunken före
start.
H1154201-01,233,243,253_1.fm Page 17 Wednesday, July 6, 2011 3:45 PM

START OCH STOPP
18 – Svenska
Kontroll före start
• Kontrollera klingan så att sprickor inte har uppstått i
tandbottnar eller vid centrumhålet.Vanligaste orsaken
till att sprickor bildas är att skarpa hörn i
tandbottnarna har uppstått vid filning eller att klingan
använts med slöa tänder.Kassera klingan om sprickor
kan upptäckas.
• Kontrollera stödflänsen så att inga sprickor har
uppstått på grund av utmattning eller för hård
åtdragning. Kassera stödflänsen om sprickor kan
upptäckas.
• Se till att låsmuttern inte förlorar sin låskraft.
Mutterlåsningen ska ha ett låsmoment på minst 1,5
Nm. Låsmutterns åtdragningsmoment ska vara på 35-
50 Nm.
• Kontrollera klingskyddet så att det är oskadat och fritt
från sprickbildning. Byt klingskydd om det utsatts för
slag eller har sprickor.
• Kontrollera trimmerhuvudet och trimmerskyddet så att
de är oskadade och fria från sprickbildning. Byt
trimmerhuvud eller trimmerskydd om de utsatts för
slag eller har sprickor.
• Använd aldrig maskinen utan skydd eller med defekt
skydd.
• Samtliga kåpor skall vara korrekt monterade och
felfria före start av maskinen.
Start och stopp
Start
Tändning: Ställ stoppkontakten i startläge.
Choke: Ställ chokereglaget i chokeläge.
(233)
!
VARNING! Komplett kopplingskåpa med
riggrör måste vara monterad innan
maskinen startas, annars kan kopplingen
lossna och orsaka personskador.
Flytta alltid maskinen från
tankningsplatsen och bensindunken före
start. Placera maskinen på ett fast
underlag. Se till att skärutrustningen ej
kan ta i något föremål.
Se till att inga obehöriga finns inom
arbetsområdet, annars finns risk för
allvarliga personskador.
Säkerhetsavståndet är 15 meter.
H1154201-01,233,243,253_1.fm Page 18 Wednesday, July 6, 2011 3:45 PM

START OCH STOPP
Svenska – 19
(243, 253)
Bränslepump: Tryck på bränslepumpens gummiblåsa
upprepade gånger tills bränsle börjar fylla blåsan. Blåsan
behöver ej fyllas helt.
(233)
(243, 253)
Tryck maskinkroppen mot marken med vänster hand
(OBS! Ej med foten!). Grip starthandtaget, drag med
höger hand långsamt ut startlinan tills ett motstånd känns
(starthakarna griper in) och gör därefter snabba och
kraftfulla ryck. Vira aldrig startlinan runt handen.
Återställ chokereglaget omedelbart när motorn tänder
och gör förnyade startförsök tills motorn startar. När
motorn startar, ge snabbt fullgas och startgasen kopplas
automatiskt ur.
OBS! Drag inte ut startlinan helt och släpp inte heller
starthandtaget från helt utdraget läge. Detta kan orsaka
skador på maskinen.
OBS! Placera inte någon del av kroppen på den markerade
ytan. Kontakt kan resultera i brännskador på huden eller
elekrisk stöt om tändhatten är defekt.Använd alltid handskar.
Använd aldrig en maskin med defekt tändhatt.
För gashandtag med startgasspärr gäller:
Startgasläge erhålls genom att först trycka in
gasreglagespärren och gasreglaget och sedan trycka in
startgasknappen (A). Släpp sedan gasreglagespärren och
gasreglaget och därefter startgasknappen.
Startgasfunktionen är nu aktiverad. För att återställa motorn
till tomgång trycks gasreglagespärren och gasreglaget in.
Stopp
Motorn stannas genom att tändningen slås ifrån.
OBS! Motorn stannas genom att tändningen slås ifrån.
!
VARNING! När motorn startas med
chokereglaget i choke- eller startgasläge
börjar skärutrustningen omedelbart att
rotera.
H1154201-01,233,243,253_1.fm Page 19 Wednesday, July 6, 2011 3:45 PM

ARBETSTEKNIK
20 – Svenska
Allmänna arbetsinstruktioner
Grundläggande säkerhetsregler
1 Iaktta omgivningen:
• För att säkerställa att inte människor, djur eller annat
kan påverka din kontroll över maskinen.
• För att säkerställa att inte människor, djur eller annat
riskerar att komma i kontakt med skärutrustningen
eller lösa föremål som slungas iväg av
skärutrustningen.
• OBS! Använd aldrig maskinen utan möjlighet att
kunna påkalla hjälp i händelse av olycka.
2 Inspektera arbetsområdet. Avlägsna alla lösa
föremål, så som stenar, krossat glas, spikar, ståltråd,
snören med mera, som kan slungas iväg eller sno in
sig i skärutrustningen.
3 Undvik användning vid ogynnsamma
väderleksförhållanden. Exempelvis tät dimma, kraftigt
regn, hård vind, stark kyla, osv. Att arbeta i dåligt
väder är tröttsamt och kan skapa farliga
omständigheter, exempelvis halt underlag,
påverkande på trädets fallriktning, m.m.
4 Se till att du kan gå och stå säkert. Titta efter
eventuella hinder vid en oväntad förflyttning (rötter,
stenar, grenar, gropar, diken, osv.). Iaktta stor
försiktighet vid arbete i sluttande terräng.
5 Var ytterst försiktig vid sågning i träd som är spända.
Ett spänt träd kan både före och efter genomsågning
sprätta tillbaka till sitt normalläge. Felaktig placering
av dig och sågsnittet kan leda till att trädet träffar dig
eller maskinen så att du tappar kontrollen. Båda
omständigheterna kan orsaka allvarlig personskada.
6 Håll god balans och säkert fotfäste. Sträck dig inte
efter ytor som du vanligtvis inte når.
7 Använd alltid båda händerna för att hålla i maskinen.
Håll maskinen på höger sida av kroppen. Akta dig för
varma ytor på maskinen. Se till att hålla
klippaggregatet så långt som möjligt från kroppen.
8 Ha skärutrustningen under midjehöjd.
9 Vid förflyttning ska motorn stängas av. Vid längre
förflyttningar samt transporter ska transportskyddet
användas.
10 Ställ aldrig ner maskinen med motorn i drift utan att du
har uppsikt över den.
Röjningens ABC
• Använd alltid riktig utrustning.
• Ha alltid väl inpassad utrustning.
• Följ säkerhetsföreskrifterna.
• Organisera arbetet väl.
• Ha alltid fullt varv på klingan vid ansättning.
• Använd alltid väl skärpta klingor.
• Undvik stensågning.
• Styr fallriktningen (utnyttja vinden).
VIKTIGT!
Detta avsnitt behandlar grundläggande säkerhetsregler
för arbete med röjsåg och trimmer.
När du råkar ut för en situation som gör dig osäker
angående fortsatt användning ska du rådfråga en
expert. Vänd dig till din återförsäljare eller din
serviceverkstad.
Undvik all användning du anser dig otillräckligt
kvalificerad för.
Före användning måste du förstå skillnaden mellan
skogsröjning, gräsröjning och grästrimning.
H1154201-01,233,243,253_1.fm Page 20 Wednesday, July 6, 2011 3:45 PM
