Parts Manual
RZ4621 BF / 966582301
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
English

©2010 HTC All rights reserved.
Beatrice, NE. Printed in U.S.A.
When you need spare parts or support in service questions, warranty issues, etc., please consult the following
professional:
Manufacturing Number
Stated on the plate, from the top are:
The machine’s type designation (I.D.).•
The manufacturer’s type number (Model).•
The machine’s serial number (Serial no.)•
Please have the type designation and serial number available when ordering spare parts.
The engine’s manufacturing number is stamped on one of the valve covers.
The plate states:
The engine’s model.•
The engine’s type.•
Code•
Please have these available when ordering spare parts.
The wheel motors and hydrostatic pumps have a barcode decal afxed at the rear.
This Parts Manual belongs to the machine with the
manufacturing number:
Engine Transmission
The machine’s manufacturing number can be found on the printed plate affixed to the engine compartment.

NOTE: ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
CONTENTS
FRAME ........................................................................ 4
ENGINE PLATE ........................................................... 6
STEERING .................................................................. 8
IGNITION .................................................................. 10
BRAKE / LIFT ............................................................ 12
HYDRAULIC PUMP-MOTOR .................................... 14

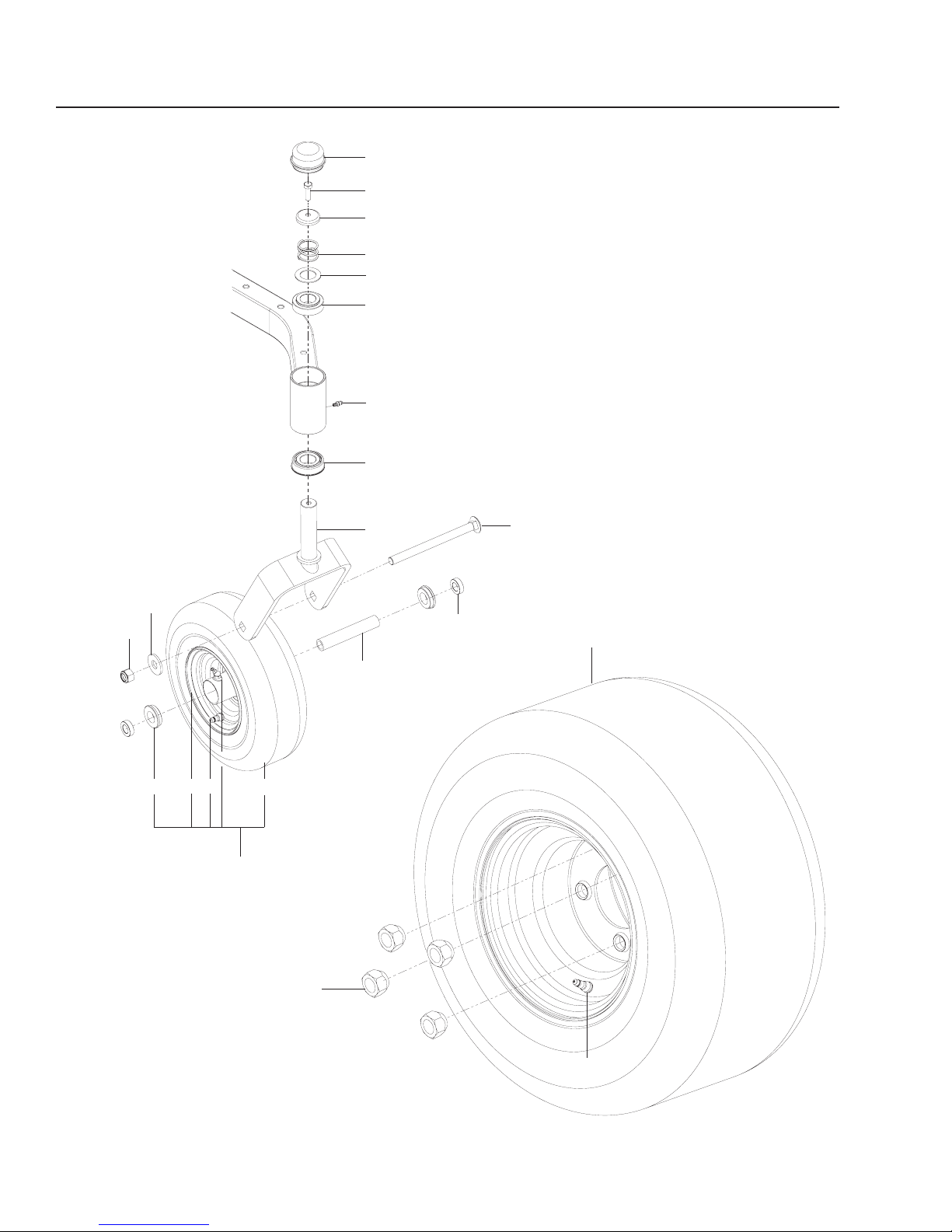

WHEELS AND TIRES ................................................ 16
46" DECK .................................................................. 18

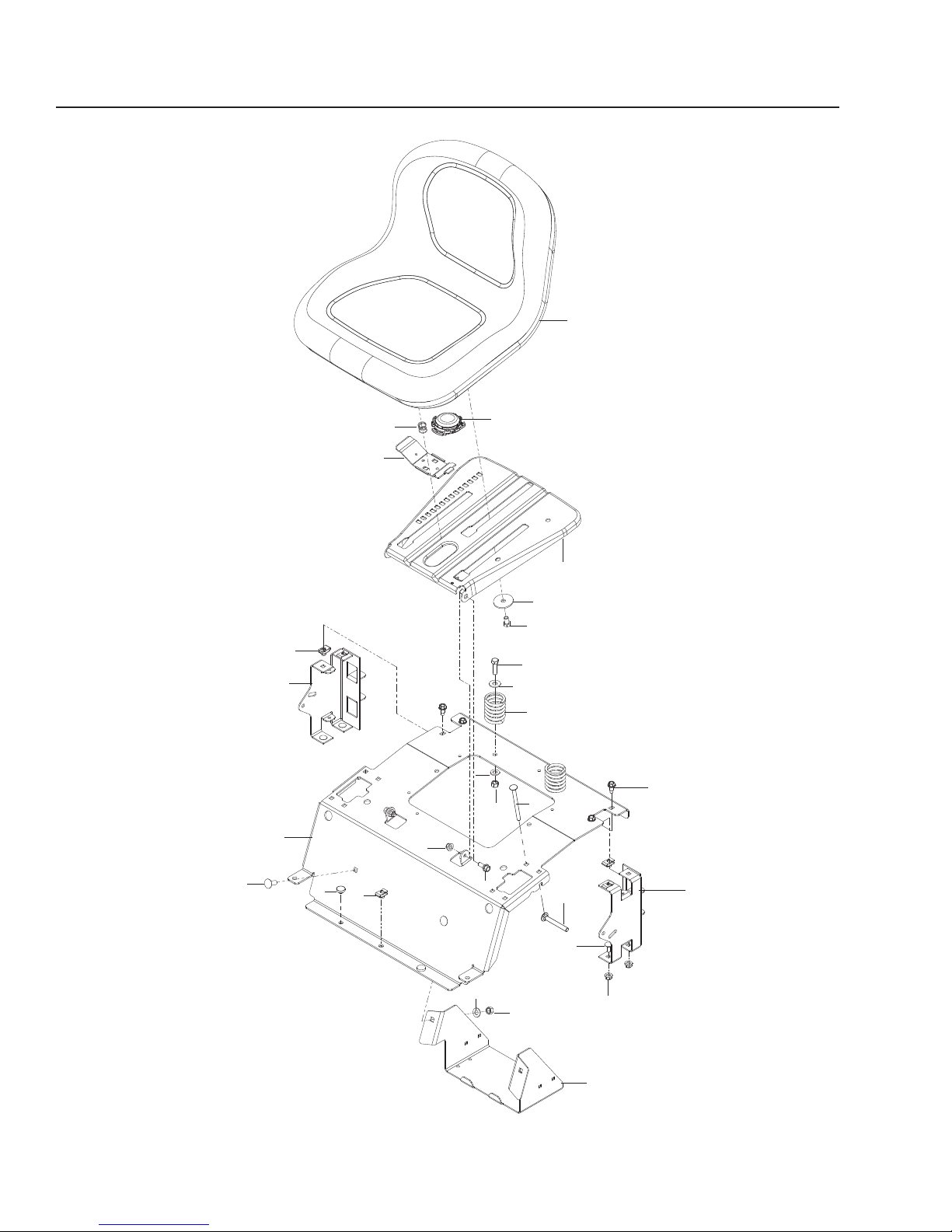

SEAT ......................................................................... 20
DECALS .................................................................... 22

FRAME
1
26
6
19
21
5
22
20
7
25
17
15
2
3
14
9
12
8
4
16
17
27
11
30
24
23
18 13
31
33
32
16
27 33
30
17
11
10
34
17
35
29
31
15
27
30
31
15
30
36
35
37
38 28
34
17
19
4

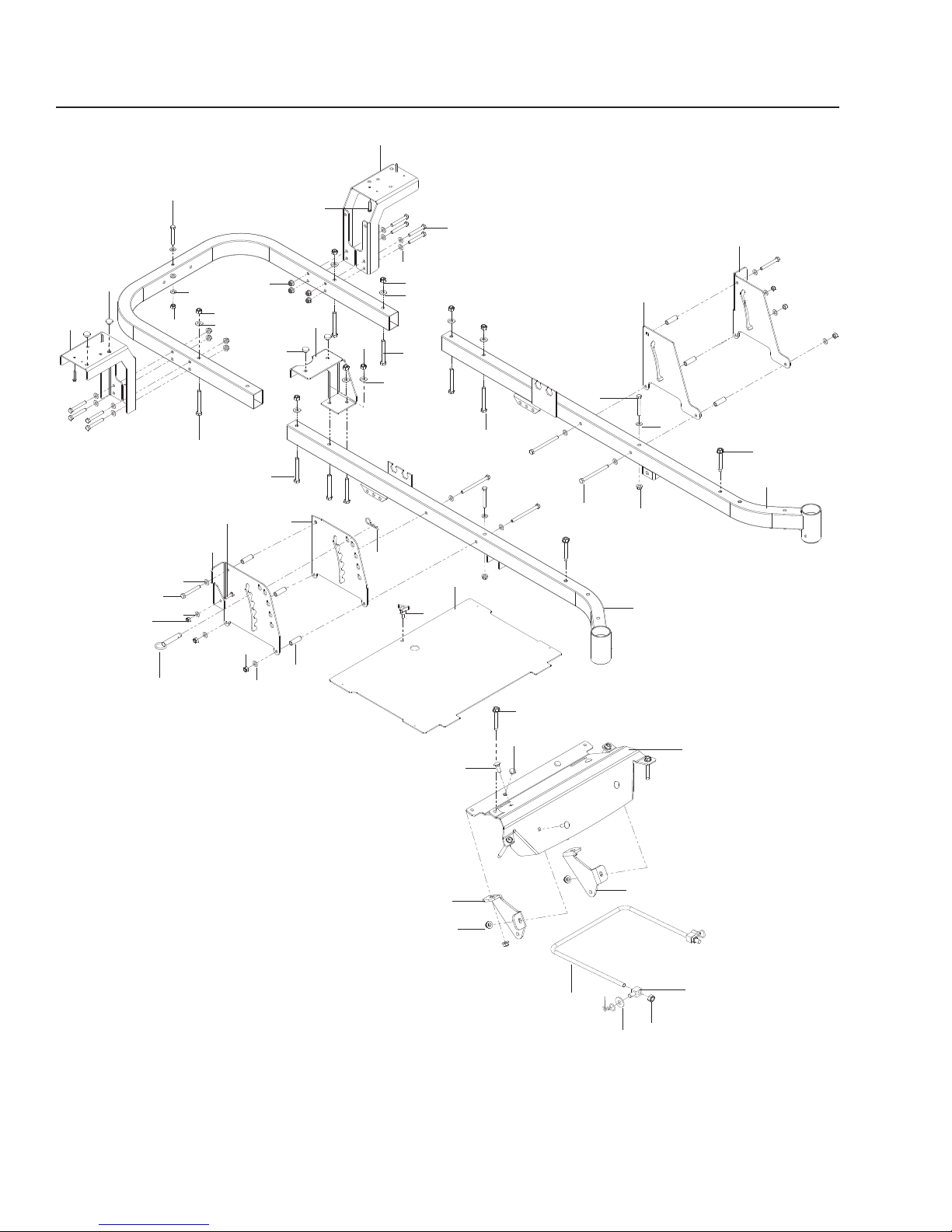

FRAME
510 2618021.. .... 1 .... PLATE, OUTER BRAKE
510 2067032.. .... 1 .... PLATE, BRAKE LATCH
510 2456023.. .... 1 .... PLATE, DECK HEIGHT
510 2405024.. .... 1 .... PLATE, DECK HEIGHT
522 8429025.. .... 1 .... FOOT PLATE w/DECALS
522 7195046.. .... 1 .... FOOT REST
522 4433027.. .... 1 .... MOUNT, STRUT, RT, BLK
522 4433048.. .... 1 .... MOUNT, STRUT, LT, BLK
521 9965019.. .... 4 .... NUT 3/8-16 HEX FLG NYLOC
539 99064510.. .... 4 .... RHSNB 3/8-16 x 1
510 22590211.. .... 2 .... SUPPORT, FENDER
510 22600212.. .... 1 .... SUPPORT, TANK
510 17750313.. .... 1 .... FRAME, FRONT RT
510 17740314.. .... 1 .... FRAME, FRONT LT
539 97697915.. .. 14 .... NUT 3/8-16 HEX NYLOC
539 11197616.. .... 6 .... BOLT 3/8-16 x 25/8 THD FRM
539 99018817.. .. 20 .... WASHER 5/16 SAE FLAT
539 99104618.. .... 2 .... HCS 5/16-18 x 2½
539 99071719.. .... 5 .... NUT 5/16-18 HEX NYLOC
539 10233520.. .... 4 .... HCS 5/16-18 x 4
539 97776121.. .... 2 .... HCS ¼-20 x 1
539 11067422.. .... 4 .... SCREW 10-12 x 1¼ WSH HD
539 11912423.. .... 2 .... NUT 7/16-14 HEX NYLOC
539 11478924.. .... 2 .... SWIVEL
521 93810125.. .... 1 .... LINK, FRONT SUSPENSION
515 98810126.. .... 6 .... SPACER ½ OD x 1½
539 10258727.. .... 6 .... GROMMET, BUMPER
539 10441128.. .... 1 .... KNOB w/STUD
539 10955429.. .... 2 .... WASHER ½ FLAT
539 10134130.. .... 8 .... HCS 3/8-16 x 3
539 99012231.. .... 8 .... WASHER 3/8 SAE FLT
539 97693832.. .... 6 .... HCS 5/16-18 x 2¼
539 11289933.. .... 8 .... NUT 5/16-18 FLANGE NYLOC
539 10172134.. .... 3 .... HCS 5/16-18 x 2¾
539 97698935.. .... 3 .... #4 HAIRPIN
539 10252636.. .... 1 .... PIN, LIFT
539 99005537.. .... 2 .... WASHER ¼ FLAT SAE
539 97697838.. .... 2 .... NUT ¼-20 HEX NYLOC
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
5

1
18
22
11
24
14
23
21
5
2
3
13
12
7
9
10
6
17
19
20
15
16
25
8
26
16
17
19
27
28
29
30

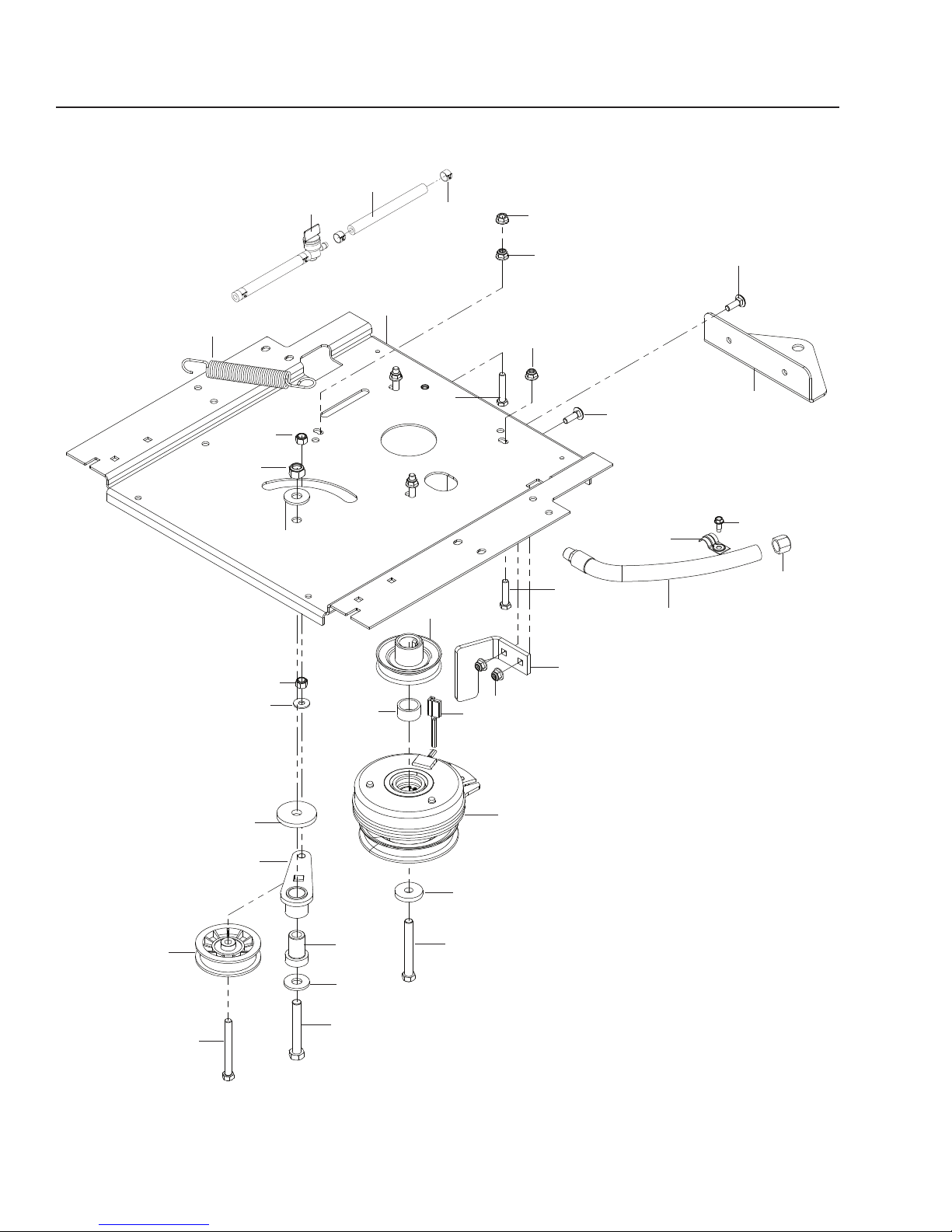

ENGINE PLATE
7
4
19
31
32
6

510 1720021.. .... 1 .... PLATE, ENGINE
539 1120922.. .... 1 .... ARM, IDLER
539 1012313.. .... 1 .... SPINDLE, IDLER
539 1126704.. .... 1 .... WASHER, HEAVY
539 1103115.. .... 1 .... PULLEY, IDLER
539 1034336.. .... 1 .... HCS ½-13 x 3¼
539 1095547.. .... 2 .... WASHER ½ FLT
539 1013318.. .... 1 .... NUT ½-13 HEX NYLOC
505 2873019.. .... 1 .... CLUTCH
516 01180210.. .... 1 .... HITCH
539 11453011.. .... 1 .... PULLEY, ENGINE
539 11225212.. .... 1 .... SPACER
510 24600213.. .... 1 .... STOP, CLUTCH
539 10938914.. .... 1 .... HCS 3/8-16 x 3½ TPBLT
539 99069215.. .... 2 .... WASHER 5/16 STD FLT
539 97697916.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 99020817.. .... 2 .... RHSNB 5/16-18 x 1
539 97693518.. .... 3 .... HCS 5/16-18 x 1½
539 11289919.. .... 6 .... NUT 5/16-18 FLANGE NYLOC
539 11042520.. .... 2 .... FUEL LINE 5"
539 91222221.. .... 4 .... HOSE CLAMP
539 97694422.. .... 1 .... HCS 7/16-20 x 3½
539 11006423.. .... 1 .... WASHER, CLUTCH
539 91632524.. .... 1 .... VALVE, FUEL
532 19610525.. .... 1 .... SPRING, DECK DRIVE
539 10136226.. .... 1 .... HOSE, DRAIN
539 10136427.. .... 1 .... PLUG, OIL
539 10136328.. .... 1 .... CLAMP
539 99036229.. .... 1 .... SCREW ¼-20 x 5/8 SLF TAP
539 10563730.. .... 1 .... HARNESS, CLUTCH
539 99058531.. .... 1 .... NUT 5/16-18 WHIZLK
539 99066932.. .... 1 .... HCS 5/16-18 x 1¾
ENGINE PLATE
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
7

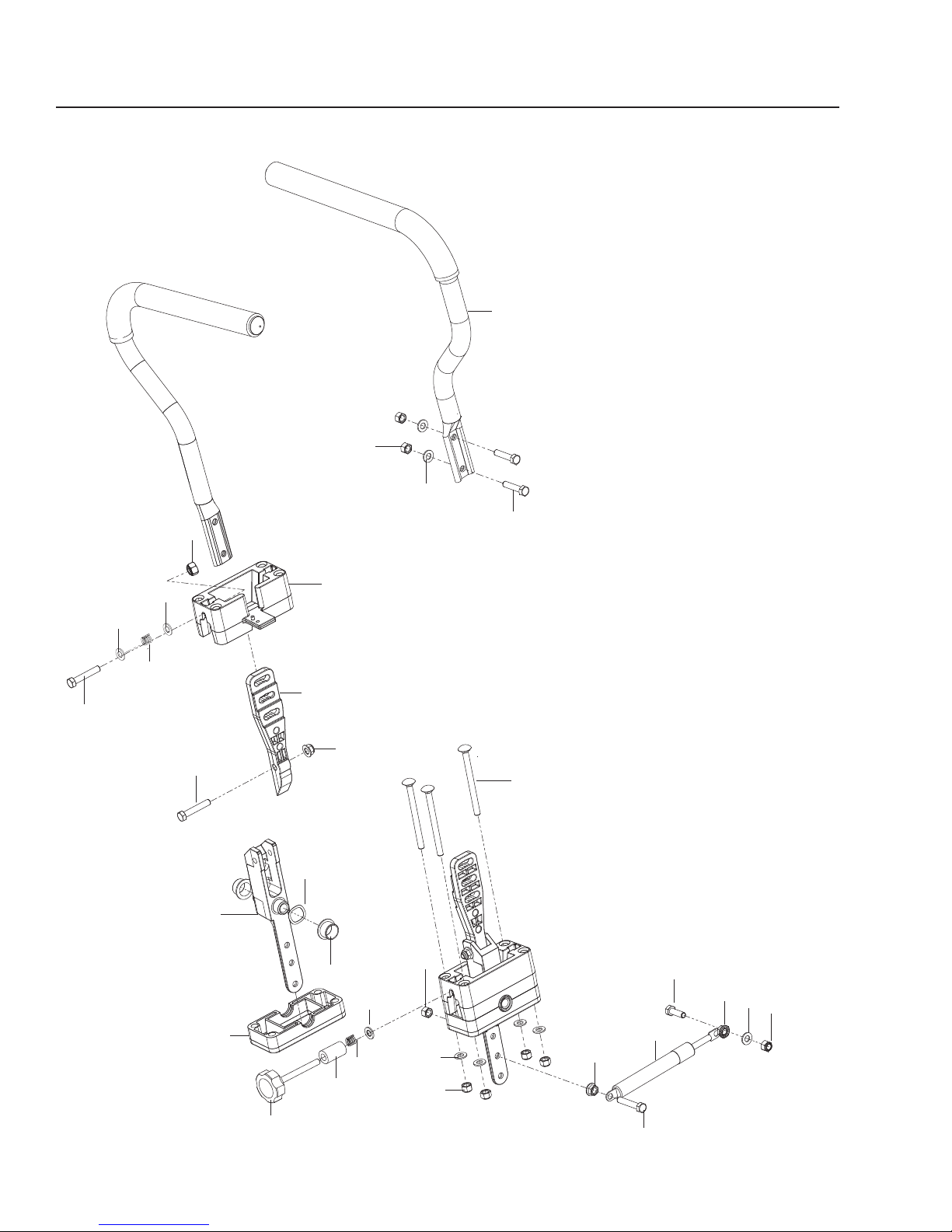

STEERING
12
7
5
4
2
1
3
8
10
11
13
14
15
9
9
9
10
10
16
17
18
19
10
20
10
20
6
9
16
10
9
12
8

STEERING
539 1315171.. .... 2 .... BLOCK, UPPER
539 1315192.. .... 2 .... BLOCK, LOWER
539 1315183.. .... 4 .... BEARING, FLANGE
522 4529014.. .... 2 .... PIVOT SECTION, DRIVE
539 1315215.. .... 2 .... MOUNT, DRIVE CONTROL
539 1083956.. .... 1 .... HCS 5/16-18 x 2 TPBLT
539 1128997.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 1330078.. .... 2 .... WASHER, .825 x 1.087 WAVE
539 9907179.. .. 14 .... NUT 5/16-18 HEX NYLOC
539 99018810.. .. 12 .... WASHER 5/16 SAE FLAT
539 10272011.. .... 2 .... DAMPENER
539 99058512.. .... 4 .... NUT 5/16-18 HEX WHIZLK
510 42260113.. .... 6 .... RHSNB 5/16-18 x 4
539 99066914.. .... 2 .... HCS 5/16-18 x 1¾
539 99020915.. .... 2 .... HCS 5/16-18 x 1
539 97693516.. .... 6 .... HCS 5/16-18 x 1½
522 52430317.. .... 2 .... LEVER, w/GRIP
521 98260118.. .... 1 .... KNOB
539 10354319.. .... 1 .... SPACER
539 10284520.. .... 2 .... SPRING
ITEM PARTNO. QTY. DESCRIPTION ITEMPARTNO. QTY. DESCRIPTION
9

IGNITION
1
2
3
4
6
8
5
9
10
13
11
12
14
15 7
16
17
18
19
20 24
21
23
25
22
26
27
28
30
29
32
31
33
34
10

IGNITION
539 1303931.. .... 1 .... FUEL CAP
539 1303742.. .... 1 .... FENDER, LT
539 1303753.. .... 1 .... FENDER, RT
539 1102524.. .... 1 .... TANK, FUEL
539 1104325.. .... 1 .... ELBOW, TANK
539 1100746.. .... 1 .... HOUR METER
539 1027597.. .... 1 .... COVER, TERMINAL
522 7301018.. .... 1 .... CABLE, THROTTLE
539 1075419.. .... 1 .... SWITCH, IGNITION
539 10176810.. .... 1 .... SWITCH, CLUTCH
539 11379211.. .... 1 .... SWITCH, BRAKE
539 11273512.. .... 1 .... PLATE, CONSOLE
539 10524513.. .... 1 .... GROMMET, RUBBER
539 10243614.. .... 1 .... BATTERY
539 13120915.. .... 1 .... TIE DOWN, BATTERY
539 11640016.. .... 3 .... COVER, TERMINAL
539 10108017.. .... 2 .... SWITCH, N.C.
539 10171418.. .... 1 .... SOLENOID
539 10846119.. .... 2 .... BOLT ¼-20 x ½ HWST
539 11274020.. .... 1 .... DECAL, CONSOLE
539 99041121.. .... 2 .... SCREW 10-24 x ½ SLT HD
539 97697822.. .... 4 .... NUT ¼-20 HEX NYLOC
539 97697723.. .... 2 .... NUT 10-24 HEX NYLOC
539 11067324.. .... 4 .... SCREW 10-12 x ¾ WSHR HD
539 11122925.. .... 2 .... SCREW ¼-20 x 5/8 BTN SKT
539 99103426.. .... 2 .... SCREW 10-24 x 5/8 WSH HD
539 99031627.. .... 2 .... RHSNB 5/16-18 x ¾
539 11289928.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11005629.. .... 1 .... LENS, LT
539 110057 ... 1 .... LENS, RT
539 11045530.. .... 1 .... LENS RIM, LT
539 110451 ... 1 .... LENS RIM, RT
539 10812031.. .... 1 .... NUT ¼-20 HEX NYLOC THIN
539 99005332.. .... 2 .... WASHER ¼ ITLW
539 10754433.. .... 1 .... KEY, IGNITION
539 13020934.. .... 1 .... CONTROL, CHOKE
NOT SHOWN
539 103306 ... 2 .... POSITIVE CABLE, LONG
539 110068 ... 1 .... BATTERY CABLE NEGATIVE
515 980501 ... 1 .... HARNESS, WIRING
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
11

BRAKE / LIFT
4
1
5
2
3
17
7
16
2
7
1
15
15
3
20
9
10
11
12
13
14
6
8
17
18
19
18
21
4
16
22
12

BRAKE / LIFT
510 0307011.. .... 2 .... SPRING, COMPRESSION
510 2072012.. .... 2 .... GRIP, HANDLE
510 4229013.. .... 2 .... ROD, HANDLE RELEASE
516 0088014.. .... 1 .... ROD, LATCH RELEASE
522 7108045.. .... 1 .... SHAFT, BRAKE
574 2166046.. .... 1 .... ARM, LIFTING
510 2073017.. .... 2 .... BUTTON, PUSH
525 8472018.. .... 2 .... LINK, REAR SUSPENSION
522 8586019.. .... 2 .... BRACKET, LIFT
532 19517110.. .... 2 .... BUSHING, ALIGNMENT
532 17599411.. .... 2 .... NUT, LIFT LINK
532 19518512.. .... 2 .... ARM, SUSPENSION RR
532 19516113.. .... 2 .... STUD, w/ANTI- ROTATE
539 11362114.. .... 2 .... SB 3/8-16 x 3/8 SKT HD
539 99059815.. .... 1 .... WASHER ¼ FLAT
539 97697816.. .... 2 .... NUT ¼-20 HEX NYLOC
510 18490117.. .... 4 .... NUT
539 10506918.. .... 4 .... E-RING
539 11289919.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11876220.. .... 1 .... SPRING
539 97698921.. .... 2 .... HAIRPIN #4
539 97698222.. .... 2 .... WASHER 5/8 FLAT SAE
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
13

HYDRAULIC PUMP-MOTOR
21
20
7
8
29
3
11
54
2
12
6
25
1
10
13
24
26
27
7
11
17
14
18
15
16 17
9
22
23
28
8
19
30
33
31 32
34
7
35
20
14

HYDRAULIC PUMP-MOTOR
510 3756011.. .... 1 .... EZT, LT
510 3756022.. .... 1 .... EZT, RT
510 1841013.. .... 2 .... SPACER TUBE
522 4607024.. .... 2 .... SUPPORT, EZT FRT
510 1851025.. .... 2 .... MOUNT, EZT RR BLK
539 1017216.. .... 4 .... HCS 5/16-18 x 2¾
539 9901887.. .. 18 .... WASHER 5/16 SAE FLT
539 9907178.. .. 10 .... NUT 5/16-18 HEX NYLOC
539 9906379.. .... 4 .... HCS 3/8-16 x 2½
539 99011810.. .... 4 .... WASHER 3/8 SPLT LK
539 99012211.. .... 8 .... WASHER 3/8 SAE FLT
539 97693812.. .... 2 .... HCS 5/16-18 x 2¼
522 94500113.. .... 2 .... ROD, MOTION CONTROL
539 11572914.. .... 2 .... ROD END RT
539 11668915.. .... 2 .... COUPLER, ROD END
539 11669016.. .... 2 .... ROD END MALE LT
539 99022317.. .... 4 .... NUT 5/16-24 HEX
539 99107318.. .... 1 .... NUT 5/16-24 HEX JAM LH
539 99020919.. .... 2 .... HCS 5/16-18 x 1
522 94110120.. .... 2 .... LINK ARM, BYPASS
539 12078521.. .... 2 .... BLADE, FAN
574 03050122.. .... 1 .... ROD, EZT BRAKE LT
574 03050223.. .... 1 .... ROD, EZT BRAKE RT
539 97693424.. .... 2 .... HCS 5/16-18 x ¾
539 97697725.. .... 1 .... NUT 10-24 HEX NYLOC
539 97697826.. .... 2 .... NUT ¼-20 HEX NYLOC
539 99005527.. .... 4 .... WASHER ¼ SAE FLT
539 10853528.. .... 1 .... SCREW 10-24 x ¾ SLTD RD
539 11034229.. .... 2 .... SPRING, BRAKE ROD
539 97698830.. .... 2 .... HAIRPIN, COTTER
539 12008031.. .... 2 .... COG, BRAKE DISC
539 12007932.. .... 2 .... BRAKE ARM KIT
539 12006433.. .... 2 .... HUB KIT
539 11561734.. .... 2 .... NUT 5/16-18 NYLOC INSERT
539 11041135.. .... 1 .... BELT, EZT
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
15

WHEELS AND TIRES
4
2
6
1
3
7
13
12
11
10
8
14
15
9
21
5
1716
19
18 20
22
20
16

WHEELS AND TIRES
539 1126601.. .... 2 .... BEARING, FLANGED
539 1156382.. .... 2 .... ZERK 3/16 DRIVE
539 1157473.. .... 2 .... SPRING, CASTER
539 1179014.. .... 2 .... BUSHING, CASTER
539 1156755.. .... 2 .... WASHER
539 1025356.. .... 2 .... GREASE CAP
539 1157497.. .... 2 .... PLUG, CASTER
539 1155668.. .... 2 .... BOLT, HEX 5/16-18 x 1 NYLOC
516 0019019.. .... 2 .... CASTER TIRE ASSY
539 10554310.. .... 2 .... SPACER
539 12115911.. .... 2 .... RHSNB ½-13 x 6½
539 10133112.. .... 2 .... NUT ½-13 HEX NYLOC
539 10955413.. .... 2 .... WASHER ½ FLT
510 18650114.. .... 2 .... YOKE ORG
539 11480515.. .... 4 .... SPACER 5/16
539 10699416.. .... 2 .... RIM
539 11469717.. .... 2 .... CASTER TIRE, 410-5 4 PLY
539 10248418.. .... 4 .... BEARING, FLANGED
539 10330019.. .... 2 .... ZERK
539 91223420.. .... 4 .... VALVE STEM
539 11047021.. .... 2 .... WHEEL ASSY, REAR
539 10117322.. .... 8 .... NUT, LUG ½
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
17

46" DECK
13
Torque to 45-50 ft/lbs
1
2
3
4
5
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
29
42
30
32
33
34
35
36
38
39
40
41
42
43
44
45
37
27
36
28
23
27 27
33
26
6
Torque to
55-70 ft/lbs
31
44
46
47
18

46" DECK
522 7443011.. .... 1 .... DECK w/ SAFETY DECALS
539 1075182.. .... 2 .... STRIPPER,UNIVERSAL
539 1076103.. .... 3 .... WHEEL, GAUGE
532 4053804.. .... 2 .... BLADE, HI-LIFT
539 1075205.. .... 2 .... WASHER, SPACER
539 1075906.. .... 2 .... NUT 9/16 TOP CNTRLK
539 1076087.. .... 3 .... BOLT, SHOULDER
532 4155988.. .... 1 .... WASHOUT PORT
532 4055069.. .... 1 .... SHIELD, BELT RH
532 40550710.. .... 1 .... SHIELD, BELT LH
532 40314911.. .... 1 .... BAFFLE, FRONT
532 40315012.. .... 1 .... BAFFLE, FRONT RH
532 19300313.. .... 2 .... BOLT, WASHER
532 19255714.. .... 1 .... BRACKET, DEFLECTOR
532 40535715.. .... 1 .... SHIELD, DEFLECTOR
539 10751516.. .... 2 .... CUTTER HOUSING
539 11396217.. .... 2 .... PULLEY, DECK
539 10760918.. .... 1 .... SPRING, TORSION
539 10762719.. .... 1 .... CAP, SLEEVE
539 11046220.. .... 1 .... ROD, HINGE
539 10762621.. .... 1 .... PUSHNUT
532 19516122.. .... 2 .... STUD w/ ANTI-ROTATE
539 11289923.. .... 3 .... NUT 5/16-18 HEX FLG NYLOC
539 11876224.. .... 1 .... SPRING
539 12810125.. .... 1 .... BOLT 3/8-16 x 2½ CARRIAGE
539 99031626.. .... 7 .... BOLT 5/16-18 x ¾ RD HD
539 99071727.. .... 8 .... NUT 5/16-18 HEX NYLOC
539 97697928.. .... 3 .... NUT 3/8-16 HEX NYLOC
539 20028229.. .... 1 .... NUT 3/8-16 HEX NYLOC, JAM
539 11724530.. .... 1 .... BELT, DECK
539 10846131.. .... 1 .... BOLT ¼-20 x ½ HWST
539 10763032.. .... 8 .... SCREW 5/16-18 x WSH HD
539 10763133.. .... 4 .... SCREW ¼-20 x 5/8 TRDROLL
539 10487034.. .... 1 .... BOLT, HEX HD 7/16-14 x 2½
539 11912435.. .... 1 .... NUT 7/16-14 HEX NYLOC
539 10486436.. .... 2 .... WASHER 7/16
539 99062737.. .... 1 .... BOLT 5/16-18 x 1¼ HEX HD
539 13272838.. .... 1 .... PULLEY, IDLER
574 68900239.. .... 1 .... ARM, IDLER
532 19610440.. .... 1 .... PULLEY, IDLER SPEC. HUB
539 11207641.. .... 1 .... IDLER BUSHING
539 10956242.. .... 4 .... WASHER 3/8
539 11557443.. .... 1 .... EYE BOLT 5/16 x 3½
539 99058544.. .... 2 .... NUT 5/16-18 HEX WHIZLK
539 12092045.. .... 1 .... SPRING, DECK BELT
532 41640546.. .... 1 .... COUPLING, CONNECT
522 62970147.. .... 1 .... BELT KEEPER
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
19

SEAT
1
9
7
5
4
2
12
10
3
11
8
6
13
2
7
15
15
14
14
19
18
17
16
21
20
20
22
23
24
20
