Husqvarna RZ5424 Kawasaki User manual

RZ5424 / 966659301
Parts Manual
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
Gasoline containing up to 10% ethanol (E10) is
acceptable for use in this machine.The use of any
gasoline exceeding 10% ethanol (E10) will void
the product warranty.

When you need spare parts or support in service
questions, warranty issues, etc., please consult
the following professional:
©2012 All rights reserved.
Orangeburg, SC Printed in U.S.A.
This Parts Manual belongs to the machine with the
manufacturing number:
Engine Transmission
Manufacturing Number
The machine’s manufacturing number can be found on
the printed plate affixed to the engine compartment.
Stated on the plate, from the top are:
• The machine’s type designation (I.D.).
• The manufacturer’s type number (Model).
• The machine’s serial number (Serial no.)
Please have the type designation and serial number
available when ordering spare parts.
The engine’s manufacturing number is stamped on
one of the valve covers.
The plate states:
• The engine’s model.
• The engine’s type.
• Code
Please have these available when ordering spare
parts.
The wheel motors and hydrostatic pumps have a
barcode decal affixed at the rear.
Accessories Available
COLLECTION SYSTEM ...................966 004201
MULCH KIT .....................................531 309626

CONTENTS
NOTE: ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
FRAME ...................................................................................4
ENGINE PLATE ......................................................................6
STEERING .............................................................................8
IGNITION .............................................................................10
BRAKE / LIFT .......................................................................12
HYDRAULIC PUMP / MOTOR ............................................14
WHEELS AND TIRES ...........................................................16
MOWER DECK / CUTTING DECK .......................................18
SEAT ....................................................................................20
DECALS ...............................................................................22
ACCESSORIES
BAGGER .......................................................................24
CHUTES, MOUNT .........................................................26

1
30
6
31
22
20
7
17
15
2
3
13
9
12
8
4
16
27
31
31
25
23
31
14
33
19
20
17
9
10
17
34
27
27
28
32
24
21
26
27
11
5
18
25
35
29
29
30
31
19
4

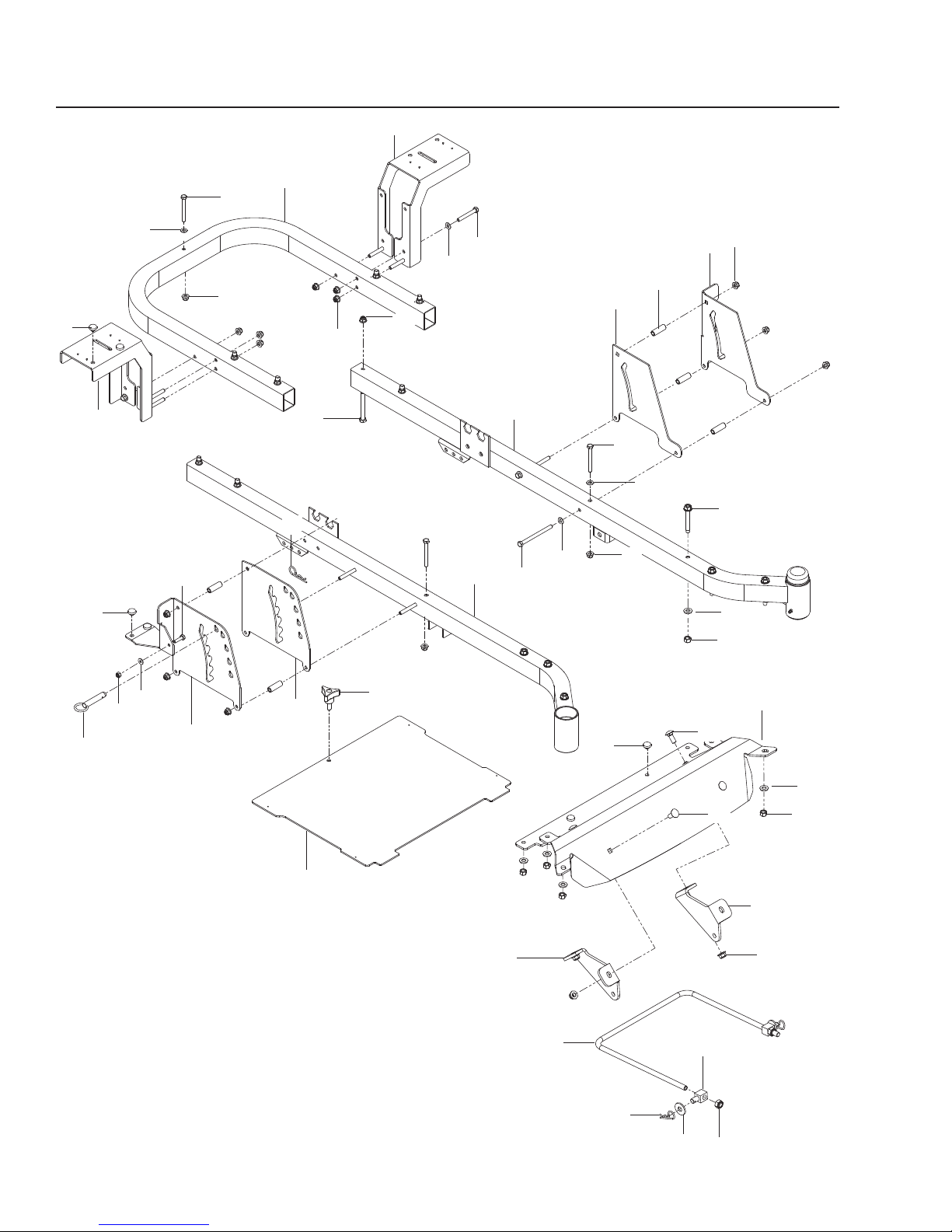

FRAME

1.. 510 261802 .... 1 .... PLATE, OUTER BRAKE BLK
2.. 510 206703 .... 1 .... PLATE, BRAKE LATCH BLK
3.. 510 245604 .... 1 .... PLATE, LIFT OUTER BLK
4.. 510 240502 .... 1 .... PLATE, LIFT INNER BLK
5.. 522 842902 .... 1 .... FOOT PLATE w/ SFTY DECLS
6.. 522 719504 .... 1 .... FOOT REST ORG
7.. 522 443302 .... 1 .... MOUNT, STRUT RT BLK
8.. 522 443304 .... 1 .... MOUNT, STRUT LT BLK
9.. 510 225902 .... 2 .... SUPPORT, FENDER BLK
10.. 510 177503 .... 1 .... FRAME, FRONT RT ORG
11.. 510 177403 .... 1 .... FRAME, FRONT LT ORG
12.. 510 177603 .... 1 .... FRAME, REAR TUBE ORG
13.. 539 104411 .... 1 .... KNOB w/ STUD
14.. 539 114789 .... 2 .... SWIVEL
15.. 521 938101 .... 1 .... LINK, FRONT SUSPENSION
16.. 515 988101 .... 6 .... SPACER ½ OD x 1½
17.. 539 102587 .... 6 .... GROMMET, BUMPER
18.. 539 102526 .... 1 .... LIFT PIN
19.. 539 976989 .... 3 .... HAIRPIN
20.. 874 780544 .... 3 .... HCS 5/16-18 x 2¾
21.. 874 780564 .... 4 .... HCS 5/16-18 x 4
22.. 874 780536 .... 6 .... HCS 5/16-18 x 2¼
23.. 874 780416 .... 2 .... HCS ¼-20 x 1
24.. 874 780648 .... 8 .... HCS 3/8-16 x 3
25.. 872 141608 .... 4 .... RHSNB 3/8-16 x 1
26.. 817 490642 .... 6 .... BOLT 3/8-16 x 25/8 THD FRM
27.. 819 111116 . . 13 .... WASHER 5/16 SAE FLT
28.. 819 091016 .... 2 .... WASHER ¼ FLT
29.. 819 141614 .... 6 .... WASHER 3/8 STD FLT
30.. 819 182212 .... 2 .... WASHER ½ FLT
31.. 539 112899 . . 15 .... NUT 5/16-18 HEX FLG NYLOC
32.. 521 996501 .... 8 .... NUT 3/8-16 HEX FLG NYLOC
33.. 539 119124 .... 2 .... NUT 7/16-14 HEX NYLOC
34.. 873 800400 .... 2 .... NUT ¼-20 HEX NYLOC
35.. 539 200282 .... 6 .... NUT 3/8-16 HEX JAM NYLOC
5
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
FRAME

1
19
26
23
5
3
13
12
9
7
29
2
4
6
28
20
27
8
24
11
10
29
25
14
16
18
17
21
22
15
30
31
32
33
34
30
31
24
6

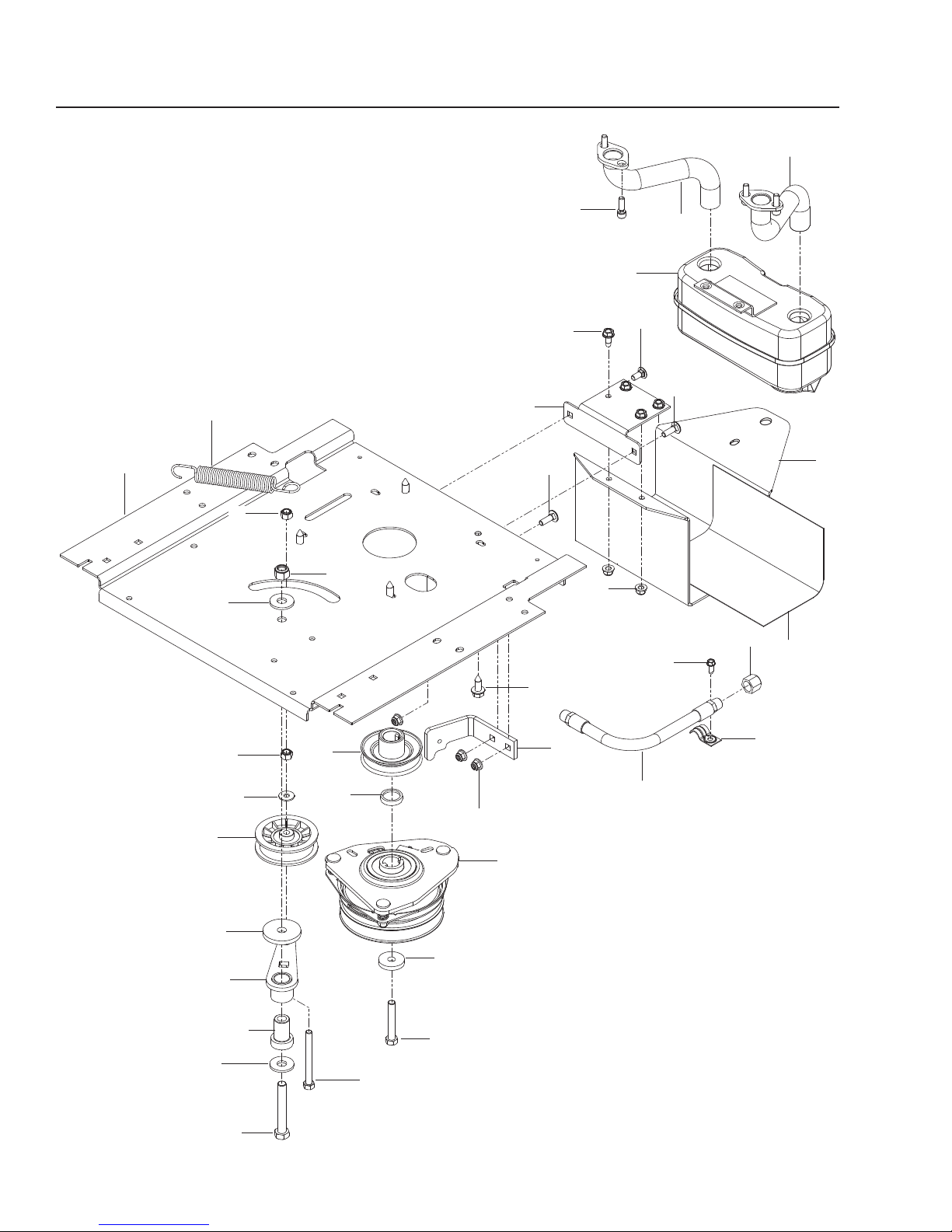

ENGINE PLATE

1.. 575 327002 .... 1 .... PLATE, ENGINE BLK
2.. 532 400008 .... 1 .... CLUTCH
3.. 532 146700 .... 1 .... TUBE, EXHAUST RT
4.. 532 146699 .... 1 .... TUBE, EXHAUST LT
5.. 510 260402 .... 1 .... BRACKET, MUFFLER BLK
6.. 539 112092 .... 1 .... ARM, IDLER
7.. 539 101231 .... 1 .... SPINDLE, IDLER
8.. 539 110311 .... 1 .... PULLEY, IDLER
9.. 539 114530 .... 1 .... PULLEY, ENGINE
10.. 539 115326 .... 1 .... SPACER
11.. 522 442506 .... 1 .... STOP, CLUTCH BLK
12.. 510 260502 .... 1 .... GUARD, MUFFLER BLK
13.. 539 131604 .... 1 .... MUFFLER ASSY
14.. 532 196105 .... 1 .... SPRING, DECK DRIVE
15.. 539 132859 .... 1 .... SHIELD, HEAT
16.. 539 101362 .... 1 .... HOSE-DRAIN
17.. 539101363 ..... 1 .... CLAMP
18.. 539101364 ..... 1 .... PLUG-OIL
19.. 576 968001 .... 1 .... HCS 7/16-20 x 2½
20.. 539 103433 .... 1 .... HCS ½-13 x 3¼
21.. 539 109389 .... 1 .... HCS 3/8-16 x 3½
22.. 532 120616 .... 4 .... HHFS 3/8-16 x 1 THD FRM
23.. 539 107475 .... 4 .... BOLT 5/16-18 x ¾ THD FRM
24.. 539 990208 .... 2 .... RHSNB 5/16-18 x 1
25.. 539 990316 .... 2 .... RHSNB 5/16-18 x ¾
26.. 532 183906 .... 4 .... SCREW 5/16-18 x 1 SKT HD
27.. 539 990362 .... 4 .... SCREW ¼-20 x 53/8 SLF TAP
28.. 539 101331 .... 1 .... NUT ½-13 HEX NYLOC
29.. 539 112899 .... 5 .... NUT 5/16-18 HEX FLG NYLOC
30.. 539 976979 .... 2 .... NUT 3/8-16 HEX NYLOC
31.. 539 109554 .... 2 .... WASHER ½ FLT
32.. 539 990692 .... 2 .... WASHER 5/16 STD FLT
33.. 539 112670 .... 1 .... WASHER, HEAVY
34.. 539 110064 .... 1 .... WASHER, CLUTCH
NOT SHOWN
532 198316 ... 1 .... PIGTAIL
7
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
ENGINE PLATE

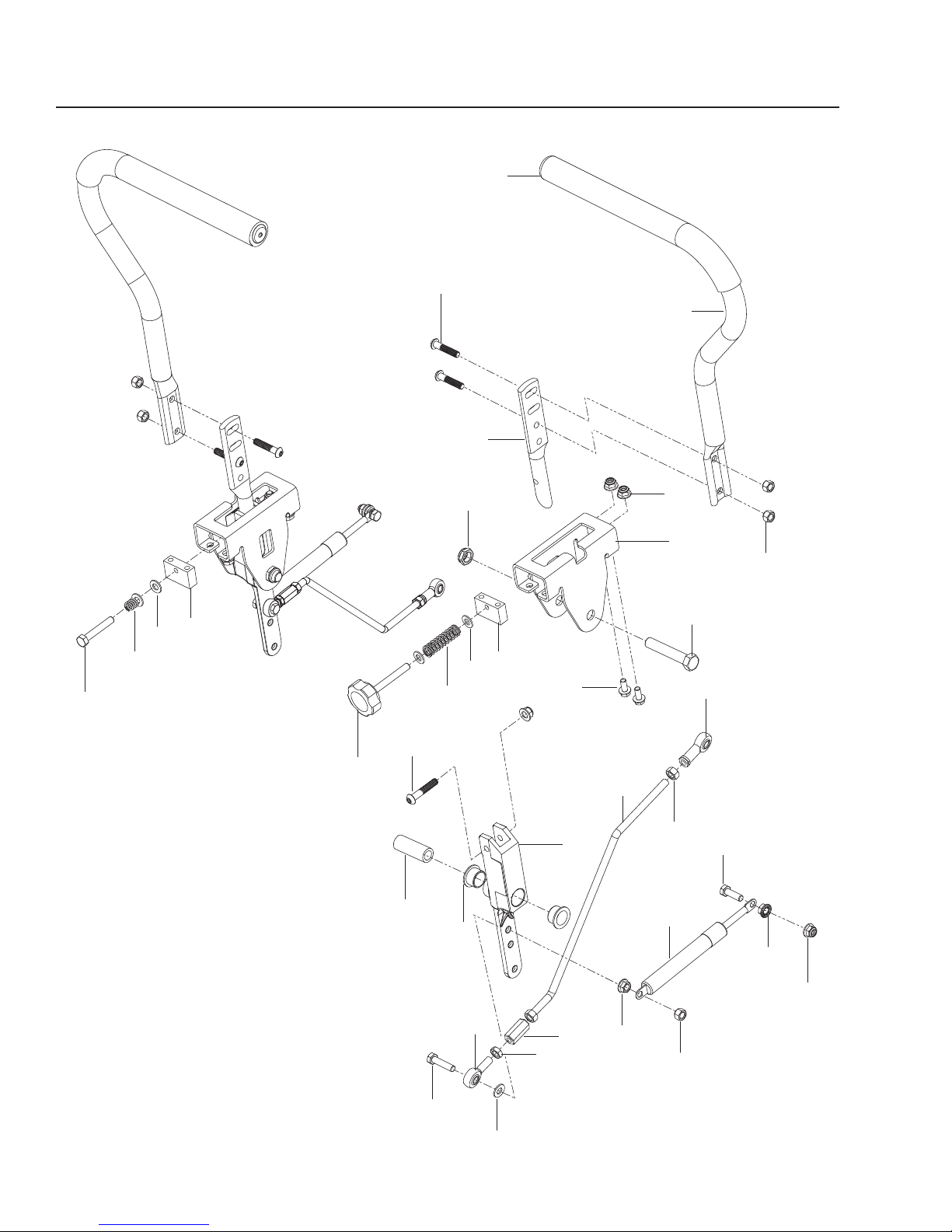

STEERING
14
7
5
4
2
1
3
8
11
13
15
21
19
6
12
29
17
22
9
20
18
25
23
10
16
25
24
30
28
28
27
27
30
30 9
26
8

STEERING
1.. 579 036901 .... 2 .... LEVER w/ GRIP
2.. 525 392901 .... 2 .... GRIP, FOAM
3.. 577 251701 .... 2 .... BRACKET, CONTROL
4.. 539 131518 .... 4 .... BEARING, FLANGE
5.. 576 140301 .... 2 .... LEVER, CONTROL
6.. 577 420001 .... 2 .... LEVER, HANDLE
7.. 577 252401 .... 2 .... SPACER, PIVOT CONTROL
8.. 539 102720 .... 2 .... DAMPENER
9.. 577 251801 ... 2 .... BLOCK, TRACKING
10.. 539 102845 .... 1 .... SPRING
11.. 576 850301 .... 1 .... SPRING
12.. 539 131799 .... 1 .... KNOB
13.. 580 624201 .... 2 .... ROD, MOTION CONTROL
14.. 539 115729 .... 2 .... ROD END RH
15.. 539 116690 .... 2 .... ROD END MALE LH
16.. 539 116689 .... 2 .... COUPLER, ROD END
17.. 539 101332 .... 2 .... HCS ½-13 x 2¾
18.. 539 990209 .... 2 .... HCS 5/16-18 x 1
19.. 539 976935 .... 1 .... HCS 5/16-18 x 1½
20.. 525 464701 .... 8 .... HHFS 5/16-18 X ¾
21.. 539 990669 .... 2 .... HCS 5/16-18 x 1¾ TPBLT
22.. 578 296402 .... 4 .... SCREW 5/16-18 X 1½ BTN HD
23.. 576 850402 .... 2 .... SCREW 5/16-18 X 1¾ BTN HD
24.. 539 108010 .... 2 .... NUT ½-13 HEX JAM NYL GR2
25.. 539 112899 . . 10 .... NUT 5/16-18 HEX FLG NYLOC
26.. 539 991073 .... 2 .... NUT 5/16-24 HEX JAM LH
27.. 539 990717 .... 6 .... NUT 5/16-18 HEX NYLOC
28.. 539 990585 .... 4 .... NUT 5/16-18 HEX WHIZLK
29.. 539 990223 .... 4 .... NUT 5/16-24 HEX
30.. 539 990188 .... 4 .... WASHER 5/16 SAE FLT
9
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION

1
2
3
6
7
8
5
9
10
13
11
15
17
19
21
25
26
27
28
34
12
32
36
14
35
42
43
37
41
49
50
48
47
45
44
16
46
29
23
24
22
33
4
49
52
51
18
30
20
31
38
39
40
10
IGNITION

1.. 578 178901 .... 1 .... FENDER, RT GRY
2.. 539 130374 .... 1 .... FENDER, LT GRY
3.. 578 180601 .... 1 .... TANK ASSY, FUEL
4.. 575 018101 .... 1 .... CAP, FUEL w/ TETHER
5.. 539 102732 .... 1 .... CABLE, THROTTLE
6.. 532 140401 .... 1 .... KEY, IGNITION
7.. 539 107541 .... 1 .... SWITCH, IGNITION
8.. 532 174652 .... 1 .... SWITCH, CLUTCH
9.. 539 113792 .... 1 .... SWITCH, BRAKE
10.. 532 109553 .... 2 .... SWITCH, NC
11.. 539 112735 .... 1 .... PANEL, CONTROL
12.. 539 102436 .... 1 .... BATTERY
13.. 539 131209 .... 1 .... TIE DOWN, BATTERY
14.. 510 231302 .... 1 .... BOX, BATTERY BLK
15.. 539 116400 .... 3 .... TERMINAL COVER
16.. 539 102759 .... 1 .... INSULATOR
17.. 576 618101 .... 1 .... VALVE, FUEL CHECK
18.. 539 916325 .... 1 .... VALVE, FUEL
19.. 539 101714 .... 1 .... SOLENOID
20.. 539 912222 .... 4 .... CLAMP, HOSE
21.. 575 436501 .... 2 .... CLAMP, HOSE
22.. 539 105245 .... 1 .... GROMMET, RUBBER
23.. 576 618201 .... 1 .... GROMMET, CHECK VALVE
24.. 539 110432 .... 1 .... ELBOW
25.. 539 110056 .... 1 .... LENS, LT
26.. 539 110455 .... 1 .... RIM, LT
27.. 539 110057 .... 1 .... LENS, RT
28.. 539 110451 .... 1 .... RIM, RT
29.. 576 660701 .... 1 .... FUEL LINE ASSY
30.. 539 932956 .... 1 .... FUEL LINE 10"
31.. 505 215101 .... 1 .... FUEL LINE 2½"
32.. 576 660605 .... 1 .... FUEL LINE 3/16 x 15"
33.. 522 559101 .... 1 .... SHIELD, HEAT
34.. 532 401763 .... 1 .... HOUR METER
35.. 539 102733 .... 1 .... CONTROL, CHOKE
36.. 539 102678 .... 2 .... PLATE, TAPPED
37.. 539 133049 .... 1 .... KNOB
38.. 539 103306 .... 1 .... CABLE, POSITIVE RED
39.. 539 110068 .... 1 .... CABLE, NEGATIVE BLK
40.. 580 798001 ... 1 ....CABLE w/ LEAD POSITIVE RED
41.. 539 110673 .... 2 .... SCREW 10-24 x ¾ WSH HD
42.. 539 990411 .... 2 .... SCREW 10-24 x ½ HEX HD
43.. 539 111229 .... 2 .... SCREW ¼-20 x 5/8 BTN SKT
44.. 574 822701 .... 4 .... SCREW 10-24 x ¾ SKT HD
45.. 539 990316 .... 2 .... RHSNB 5/16-18 x ¾
46.. 539 990645 .... 2 .... RHSNB 3/8-16 x 1
47.. 539 108461 .... 2 .... BOLT ¼-20 x ½
48.. 539 976977 .... 2 .... NUT 10-24 HEX NYLOC
49.. 539 976978 .... 6 .... NUT ¼-20 HEX NYLOC
50.. 539 112899 .... 2 .... NUT 5/16-18 FLANGE NYLOC
51.. 521 996501 .... 2 .... NUT 3/8-16 HEX FLG NYLOC
52.. 539 990053 .... 2 .... WASHER ¼ ITLW
NOT SHOWN
580 798101 ... 1 .... HARNESS, WIRING
505 280001 ... 4 .... TIE w/ CLIP
11
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
IGNITION

4
6
1
5
3
17
7
16
8
7
20
15
3
10
9
11
12
13
14
2
8
18
19
21
20
5

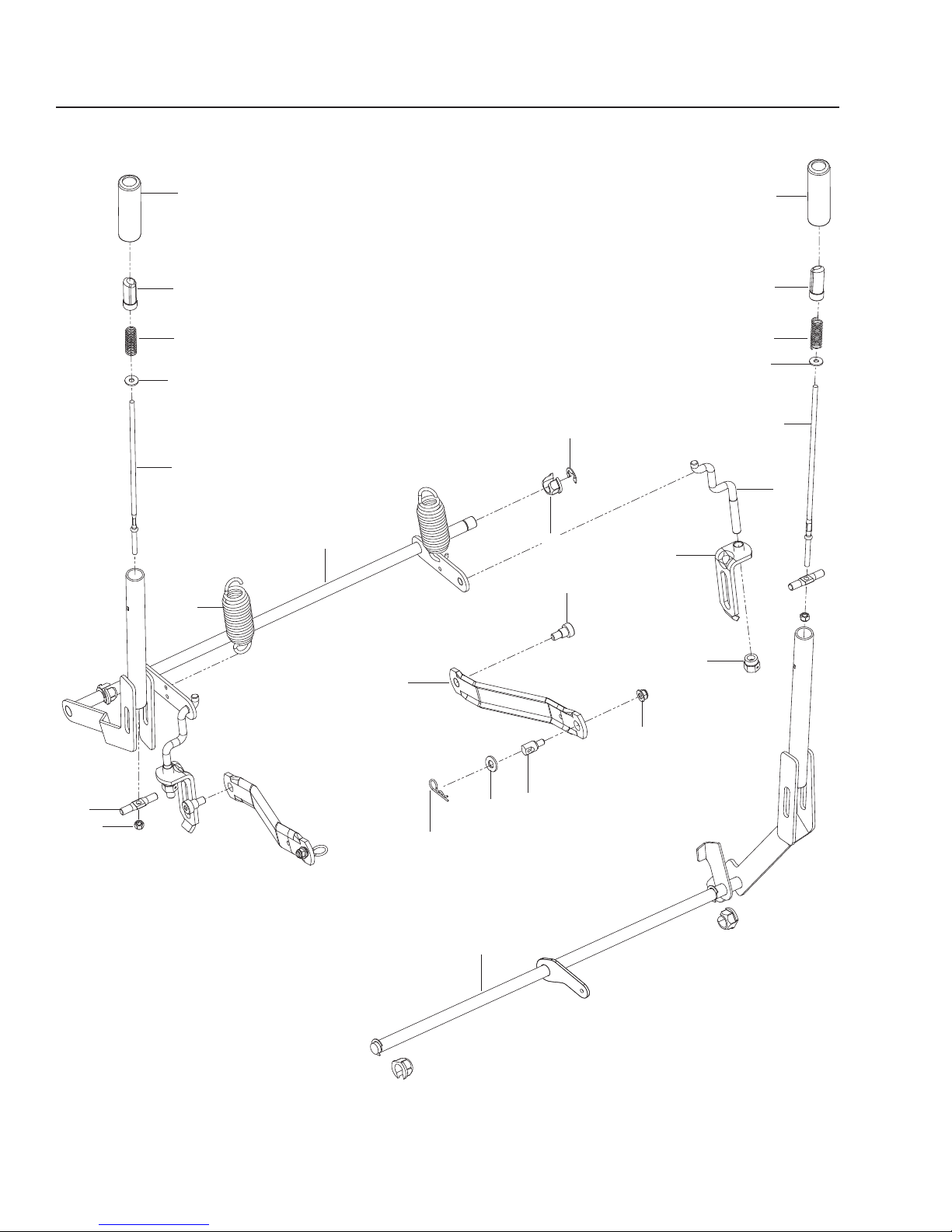

BRAKE / LIFT
12

1.. 580 435801 .... 1 .... SHAFT, BRAKE
2.. 532 448208 .... 1 .... SHAFT, LIFT
3.. 510 422901 .... 2 .... ROD, HANDLE RELEASE
4.. 516 008801 .... 1 .... ROD, LATCH RELEASE
5.. 510 030701 .... 2 .... SPRING, COMPRESSION
6.. 539 118762 .... 2 .... SPRING
7.. 510 207201 .... 2 .... GRIP, HANDLE
8.. 510 207301 .... 2 .... BUTTON, PUSH
9.. 525 847201 .... 2 .... LINK, REAR SUSPENSION
10.. 522 858601 .... 2 .... BRACKET, CENTERING LNK
11.. 532 195185 .... 2 .... ARM, SUSPENSION RR
12.. 532 195161 .... 2 .... STUD w/ANTI- ROTATE
13.. 539 976989 .... 2 .... HAIRPIN
14.. 539 105069 .... 3 .... E-RING
15.. 539 113621 .... 2 .... BOLT 3/8-16 x 3/8 SHOULDER
16.. 532 175994 .... 2 .... NUT, LIFT LINK
17.. 510 184901 .... 4 .... NUT, PLASTIC
18.. 539 112899 .... 2 .... NUT 5/16-18 HEX FLG NYLOC
19.. 873 800400 .... 2 .... NUT ¼-20 HEX NYLOC
20.. 819 091216 .... 1 .... WASHER ¼ FLT
21.. 819 212113 .... 2 .... WASHER 5/8 SAE FLT
BRAKE / LIFT
13
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION

21
20
3
5
4
2
12
625
1
10
13
24
26
26
7
11
17
14
18
19
16
9
22
23
28
8
19
15
27
14

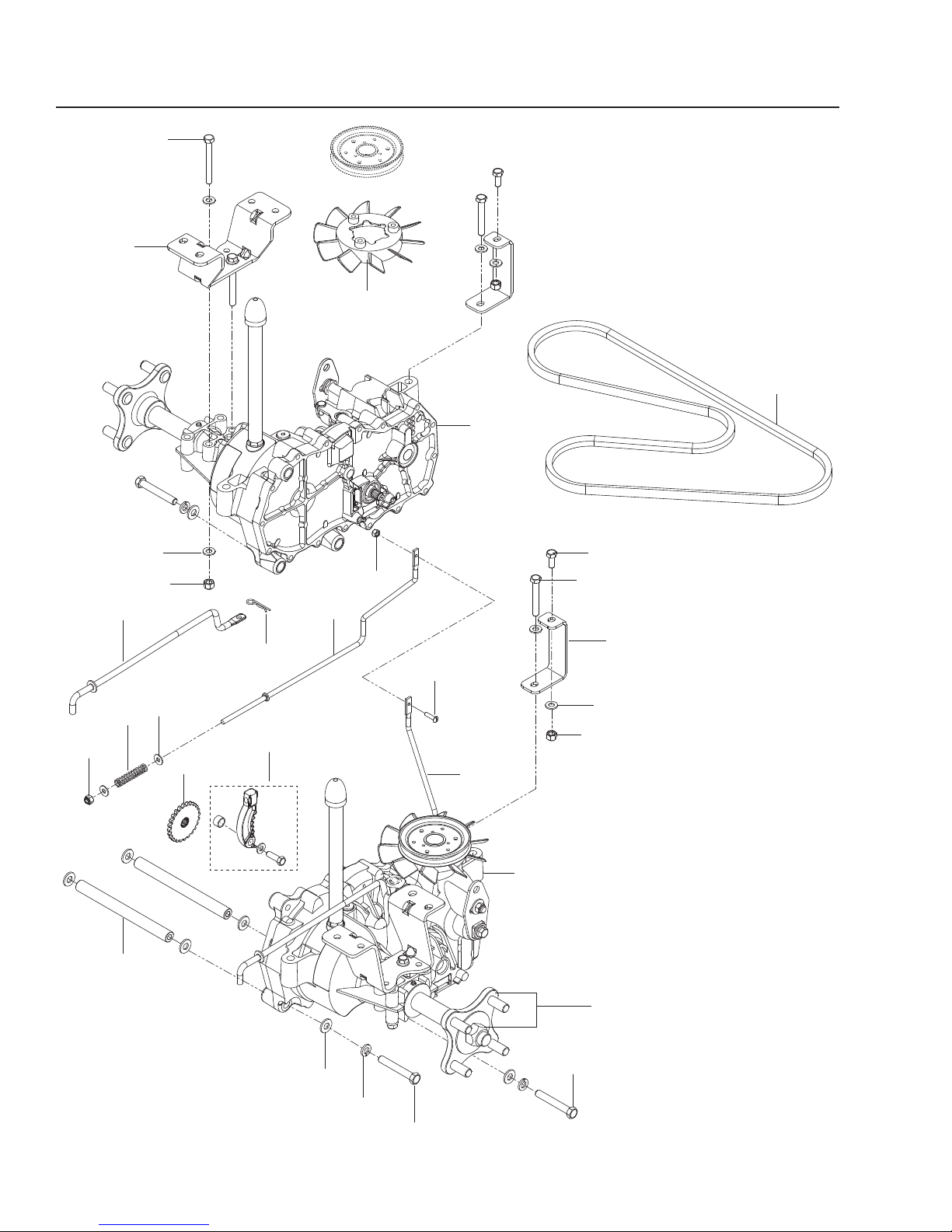

HYDRAULIC PUMP / MOTOR

1.. 510 375601 .... 1 .... EZT, LT
2.. 510 375602 .... 1 .... EZT, RT
3.. 574 030501 .... 1 .... ROD, EZT BRAKE LT
4.. 574 030502 .... 1 .... ROD, EZT BRAKE RT
5.. 539 110411 .... 1 .... BELT, EZT
6.. 539 110342 .... 2 .... SPRING, BRAKE ROD
7.. 539 120080 .... 2 .... COG, BRAKE DISC
8.. 539 120079 .... 2 .... BRAKE ARM KIT
9.. 575 507001 .... 1 .... HUB KIT w/ HUBS, NUTS
10.. 522 941101 .... 2 .... LINK ARM, BYPASS
11.. 539 120785 .... 2 .... BLADE, FAN
12.. 510 184101 .... 2 .... SPACER TUBE
13.. 522 460702 .... 2 .... SUPPORT, EZT FRT
14.. 510 185102 .... 2 .... MOUNT, EZT RR BLK
15.. 539 976988 .... 1 .... HAIRPIN
16.. 539 101721 .... 4 .... HCS 5/16-18 x 2¾
17.. 539 976934 .... 2 .... HCS 5/16-18 x ¾
18.. 539 976938 .... 2 .... HCS 5/16-18 x 2¼
19.. 539 990637 .... 4 .... HCS 3/8-16 x 2½
20.. 539 108535 .... 1 .... SCREW 10-24 x ¾ SLTD RD
21.. 539 990717 . . 10 .... NUT 5/16-18 HEX NYLOC
22.. 539 115617 .... 2 .... NUT 5/16-18 NYLOC INSERT
23.. 539 976977 .... 1 .... NUT 10-24 HEX NYLOC
24.. 539 976978 .... 2 .... NUT ¼-20 HEX NYLOC
25.. 539 990055 .... 4 .... WASHER ¼ SAE FLT
26.. 539 990188 . . 14 .... WASHER 5/16 SAE FLT
27.. 539 990118 .... 4 .... WASHER 3/8 SPLT LCK
28.. 539 990122 .... 8 .... WASHER 3/8 SAE FLT
15
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
HYDRAULIC PUMP / MOTOR

6
1
3
7
22
19
21
11
14
13
9
20
10
16
18
17
8
2
15
5
4
12
16
WHEELS AND TIRES

1.. 579 753401 .... 2 .... WHEEL ASSY, REAR 18 x 8.5
2.. 539 912234 .... 4 .... VALVE STEM
3.. 516 001901 .... 2 .... CASTER TIRE ASSY
4.. 539 106994 .... 2 .... RIM
5.. 539 114697 .... 2 .... CASTER TIRE, 410-5 4 PLY
6.. 510 186502 .... 2 .... YOKE ORG
7.. 539 115638 .... 2 .... ZERK 3/16 DRIVE
8.. 539 103300 .... 2 .... ZERK
9.. 539 115747 .... 2 .... SPRING, CASTER
10.. 576 617801 .... 4 .... BEARING, FLANGED
11.. 539 112660 .... 2 .... BEARING, FLANGED
12.. 539 117901 .... 2 .... BUSHING, CASTER
13.. 539 102535 .... 2 .... GREASE CAP
14.. 539 115749 .... 2 .... PLUG, CASTER
15.. 539 105543 .... 2 .... SPACER
16.. 539 114805 .... 4 .... SPACER 5/16
17.. 539 115566 .... 2 .... BOLT 5/16-18 x 1 HEX NYLOC
18.. 539 121159 .... 2 .... RHSNB ½-13 x 6½
19.. 539 200100 .... 2 .... NUT ½-13 HEX CNTRLK
20.. 539 101173 .... 8 .... NUT ½ LUG
21.. 539 115675 .... 2 .... WASHER
22.. 539 109554 .... 2 .... WASHER ½ FLT
17
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
WHEELS AND TIRES

1
2
3
4
5
6
7
8
910
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
48
40
41
42
43
44
45
46
47
36
37
45
39
39
45
27
18
MOWER DECK / CUTTING DECK

1.. 522 744401 .... 1 .... DECK w/ SAFETY DECALS
2.. 539 114557 .... 1 .... V-BELT
3.. 532 187256 .... 3 .... BLADE, BAGGING
4.. 532 187297 .... 1 .... BELT SHIELD, LT
5.. 532 188187 .... 1 .... BELT SHIELD, RT
6.. 539 112057 .... 3 .... HOUSING ASSY, CUTTER
7.. 539 107610 .... 4 .... WHEEL, GAUGE
8.. 539 112171 .... 3 .... PULLEY
9.. 532 196106 .... 2 .... PULLEY, IDLER
10.. 532 196104 .... 1 .... PULLEY, IDLER
11.. 539 112054 .... 1 .... DEFLECTOR
12.. 522 629701 .... 1 .... KEEPER, BELT
13.. 539 110462 .... 1 .... ROD, HINGE
14.. 539 112050 .... 1 .... BEARING
15.. 510 220002 .... 1 .... ARM, IDLER
16.. 532 415598 .... 1 .... PORT, WASHOUT
17.. 532 416405 .... 1 .... COUPLING, QUICK CONN
18.. 539 120920 .... 1 .... SPRING, DECK BELT
19.. 539 107609 .... 1 .... SPRING, TORSION
20.. 532 195161 .... 2 .... STUD, w/ ANTI-ROTATE
21.. 539 107627 .... 1 .... CAP, SLEEVE
22.. 539 976989 .... 2 .... HAIRPIN #4
23.. 539 112059 .... 1 .... BAFFLE, RT
24.. 539 112060 .... 1 .... BAFFLE, LT
25.. 539 112062 .... 1 .... BAFFLE, CNTR
26.. 539 104870 .... 1 .... HCS 7/16-14 x 2½
27.. 539 990316 . . 12 .... RHSNB 5/16-18 x ¾
28.. 539 100145 .... 1 .... RHSNB 3/8-16 x 2
29.. 539 115574 .... 1 .... EYE BOLT 5/16 x 3½
30.. 539 128101 .... 1 .... BOLT 3/8-16 x 2¼ CARRIAGE
31.. 539 107608 .... 4 .... BOLT ½ x 25/8 SHOULDER
32.. 539 107522 .... 3 .... BOLT WASHER ASSM
33.. 539 108461 .... 1 .... BOLT ¼-20 x ½ HWST
34.. 539 107630 . . 12 .... SCREW 5/16-18 x WSHER HD
35.. 539 107631 .... 4 .... SCREW ¼-20 x 5/8 THDROLL
36.. 539 112899 .... 3 .... NUT 5/16-18 FLANGE NYLOC
37.. 539 976979 .... 6 .... NUT 3/8-16 HEX NYLOC
38.. 539 119124 .... 1 .... NUT 7/16-14 HEX
39.. 539 990717 . . 12 .... NUT 5/16-18 HEX NYLOC
40.. 539 107590 .... 3 .... NUT 9/16 TOP CNTRLK
41.. 539 107626 .... 1 .... PUSHNUT
42.. 539 990585 .... 1 .... NUT 5/16-18 HEX WHIZLK
43.. 532 187690 .... 3 .... WASHER/SPACER
44.. 539 990517 .... 3 .... WASHER 3/8 FLAT STD
45.. 539 104864 .... 3 .... WASHER 7/16 FLAT
46.. 539 990188 .... 1 .... WASHER 5/16 SAE FLAT
47.. 539 990122 .... 4 .... WASHER 3/8 SAE FLT
48.. 539 109554 .... 2 .... WASHER ½ FLAT
19
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
MOWER DECK / CUTTING DECK

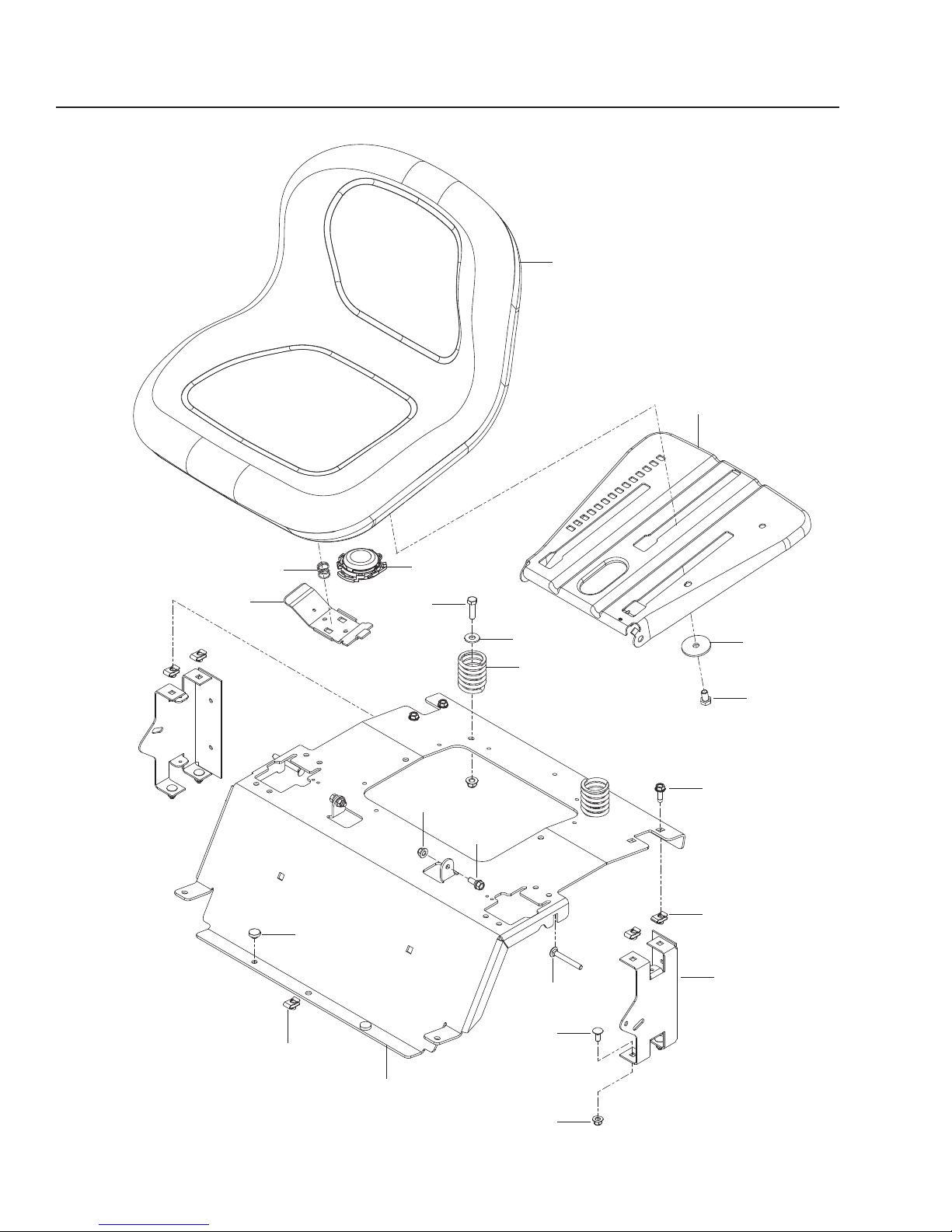

SEAT
1
9
7
5
4
12
10
3
11
8
6
13
2
14
18
17
16
15
19
10
17
20
