Hydrofarm autopilot APBC1001 User manual

APBC1001
USER MANUAL

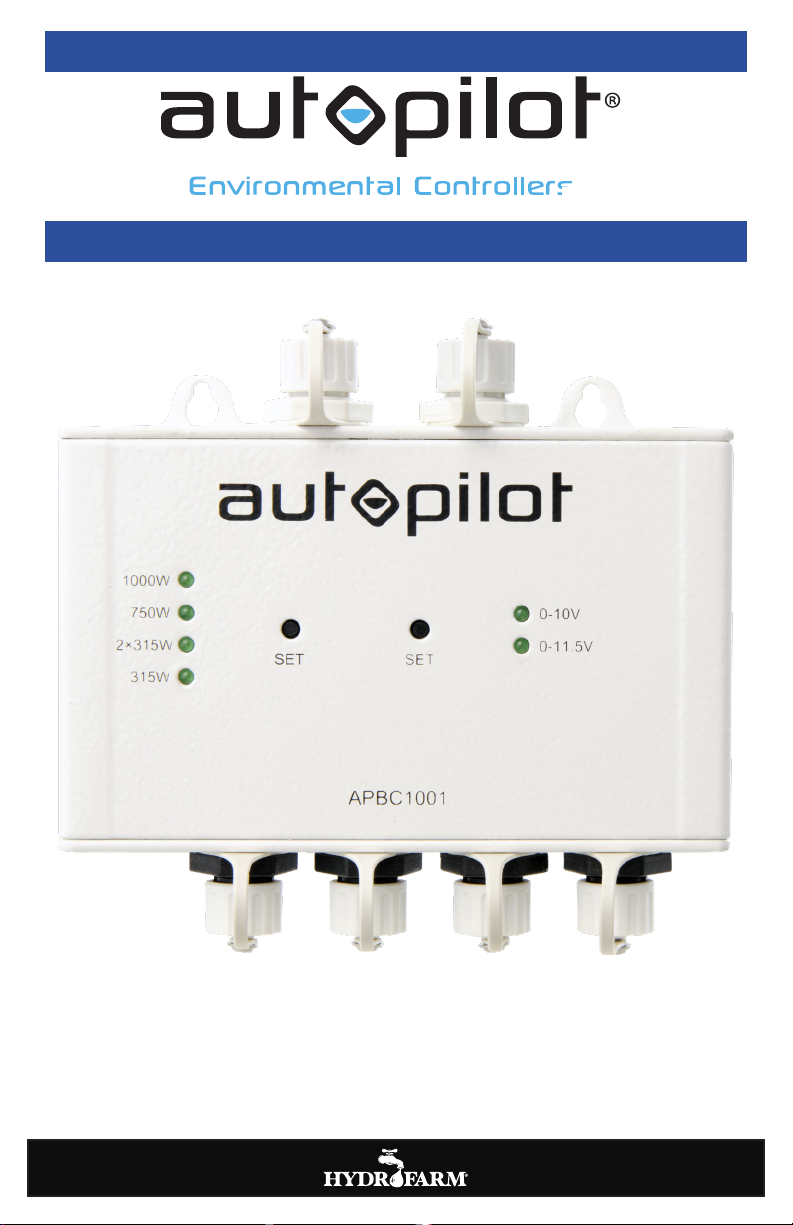

APBC1001 – ANALOG TO DIGITAL SIGNAL CONVERTER

APBC1001 – USER MANUAL
OVERVIEW
The Autopilot APBC1001 Signal Conversion Module is
ideal for facilies ulizing commercial environmental
controllers to control lighng. The module converts
analog 0–10V and 0–11.5V signal into digital RS-485
signal. It features two analog inputs and four digital
outputs, divided into two zones. Each zone controls
256 xtures, for a total of 512 xtures per module.
The included white data link cables are shielded against
electromagnec interference, with IP65 connectors
that protect against dust and liquid ingress. The module
is compable with 1000W DE, 750W DE, 315 Dual
CMH, and 315W CMH single xtures with USB port.
PACKAGE CONTENTS
1 – APBC1001 Signal Conversion Module
1 – DC power supply
2 – Data link cables for analog input
4 – Mini IP-RJ12 cables for digital output
POWER ADAPTER SPECIFICATIONS
Main Voltage: 100–240V
Operang Voltage Range: 90–264V
Max Input Power: 2 was
Input Power Frequency: 50/60Hz
COMPATIBLE PHANTOM PRODUCTS
1000W (40 and 50 series) DE
1000W Core 2.0 Dimmable DE
750W (50 series) DE HPS
315W Dual CMH
315W CMH
SETTING UP THE APBC1001 SIGNAL CONVERSION MODULE
IMPORTANT! Please have a licensed contractor familiar with low-voltage install the unit.
1. Ensure the unit is not connected to signal inputs or signal outputs.
2. Insert the round DC male plug from the DC power supply into the matching DC female port on
the unit. Plug the DC adapter into power outlet to power the unit on.
3. Using a pen or paperclip, complete the following. The “set” buons are recessed to avoid
inadvertent changes. Reference chart on the following page.
• Select the signal input voltage based on controller output signal. Please consult the
controller manufacturer if unsure.
• Select the xture waage that is being used.
4. Aer sengs are made, disconnect DC port from unit.
5. Connect signal input cables to unit. Remove black 3-pin connector and strip cables to expose
-/+ (black/red) wires if controller uses terminal blocks or wires. Make connecons to controller.
6. Note that if an analog controller is not compable for an M12 3-pin connector, you can peel o
the cable to connect the analog controller with a posive (red) wire and a negave (black) wire.
7. Connect light xtures to APBC1001 outputs.
2

APBC1001 – USER MANUAL
0–10VAnalog Input Signal Voltage Phantom 40 Series DE 1000W
Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.5V–10V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Phantom 50 Series DE 1000W
Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.5V–10V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Core 2.0 DE 1000W Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8.0V–10V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W)
Phantom 50 Series DE 750W
Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.7V–10V
Ballast status o Standby/On 53% (400W) 63% (475W) 73% (550W) 83% (625W) 93% (700W) 103% (775W) 110% (825W)
2 x 315W CMH Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 8.5V–10V
Ballast status o Standby/On 60% (378W) 70% (441W) 80% (504W) 90% (567W) 100% (630W) 105% (660W)
315W CMH Signal Voltage Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 8.5V–10V
Ballast status o Standby/On 60% (189W) 70% (220W) 80% (252W) 90% (283W) 100% (315W) 105% (330W)
0–11.5VAnalog Input Signal Voltage Phantom 40 Series DE 1000W
Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.5V–11.5V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Phantom 50 Series DE 1000W
Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.5V–11.5V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Core 2.0 DE 1000W
Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9.0V–11.5V
Ballast status o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W)
Phantom 50 Series DE 750W
Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.7V–11.5V
Ballast status o Standby/On 53% (400W) 63% (475W) 73% (550W) 83% (625W) 93% (700W) 103% (775W) 110% (825W)
2 x 315W CMH Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 9.5V–11.5V
Ballast status o Standby/On 60% (378W) 70% (441W) 80% (504W) 90% (567W) 100% (630W) 105% (660W)
315W CMH Signal Voltage Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 9.5V–11.5V
Ballast status o Standby/On 60% (189W) 70% (220W) 80% (252W) 90% (283W) 100% (315W) 105% (330W)
3

APBC1001 – USER MANUAL
Système
Données PC
Pompes
Solenoïds
Moteurs
HVAC
Éclairage
SORTIES
Sortie du Signal
0–10V/0–11.5V
ZONE A
Sortie
Numérique
ZONE A
256 Luminaires ZONE B 256 Luminaires
APBC1001 =
512 Total Luminaires
Contrôleur
Module
Entrées/
Sorties
Senseurs Éclairage
Senseurs CO
Senseurs PH/EC
Senseurs T/HR
Senseurs Enviro
ENTRÉES
ZONE B
Sortie
Numérique
ZONE A ZONE B
IMPORTANT: Ne pas raccorder les câbles de liaison de données au câble d’alimentation.
Maintenez toujours les câbles de données basse tension et le faischeau d’alimentation haute
tension CA aussi loin que possible l’un de l’autre pour une transmission stable des signaux.
Évitez d’enrouler les câbles de données ainsi que les faisceaux DA dans des bobines serrées.
Pour gérer le surplus de câble créer de longues boucles plutôt que des bobines serrées.
CORE 2.0
APBC1001
Diagramme Câble liaison données
PAGE 1 sur 2
ZONE A
Entrée
Analogique
ZONE B
Entrée
Analogique
4

APBC1001 – USER MANUAL
Harnais Wieland: CHW363000W, CHW863000W,
CHW843010W, CHW863015W, CHW873000W,
CHW883020W, CHW883021W, CHW883025W,
CHW883030W
Câble liaison données: CHC223108W Boîte de
dérivation
LÉGENDE
Sortie
Entrée
ZONE A
Contrôle jusqu’à
256 Luminaires HID
ZONE B
Contrôle jusqu’à
256 Luminaires HID
Harnais
Wieland
Câble liaison
données
CORE 2.0
APBC1001
Diagramme Câble liaison données
PAGE 2 sur 2
5

APBC1001 – USER MANUAL
Système
Données PC
Sortie du Signal
0–10V/0–11.5V Signal
ZONE A
256 Luminaires ZONE B 256 Luminaires
APBC1001 =
512 Total Luminaires
Contrôleur
Module
I/O
ZONE A ZONE B
PHANTOM 50
APBC1001
Diagramme Câble liaison données
PAGE 1 sur 2
ZONE A
Entrée
Analogique
ZONE B
Entrée
Analogique
ZONE A
Sortie
Numérique
ZONE B
Sortie
Numérique
IMPORTANT: Ne pas raccorder les câbles de liaison de données au câble d’alimentation.
Maintenez toujours les câbles de données basse tension et le faischeau d’alimentation haute
tension CA aussi loin que possible l’un de l’autre pour une transmission stable des signaux.
Évitez d’enrouler les câbles de données ainsi que les faisceaux DA dans des bobines serrées.
Pour gérer le surplus de câble créer de longues boucles plutôt que des bobines serrées.
Pompes
Solenoïds
Moteurs
HVAC
Éclairage
SORTIES
Senseurs Éclairage
Senseurs CO
Senseurs PH/EC
Senseurs T/HR
Senseurs Enviro
ENTRÉES
66

APBC1001 – USER MANUAL
ZONE A
Contrôle jusqu’à
256 Luminaires HID
ZONE B
Contrôle jusqu’à
256 Luminaires HID
RJ12 á USB
Mini câble
IP-RJ12 Connecteur
RJ12 T
PHANTOM 50
APBC1001
Diagramme Câble liaison données
PAGE 2 sur 2
Câble RJ12 á RJ12 Connecteur
RJ12 T
LEGEND
RJ12 á USB
Mini câble IP-RJ12
Câble liaison données: CHC223108W
7

THIS PAGE IS INTENTIONALLY LEFT BLANK.
8

APBC1001
USER MANUAL

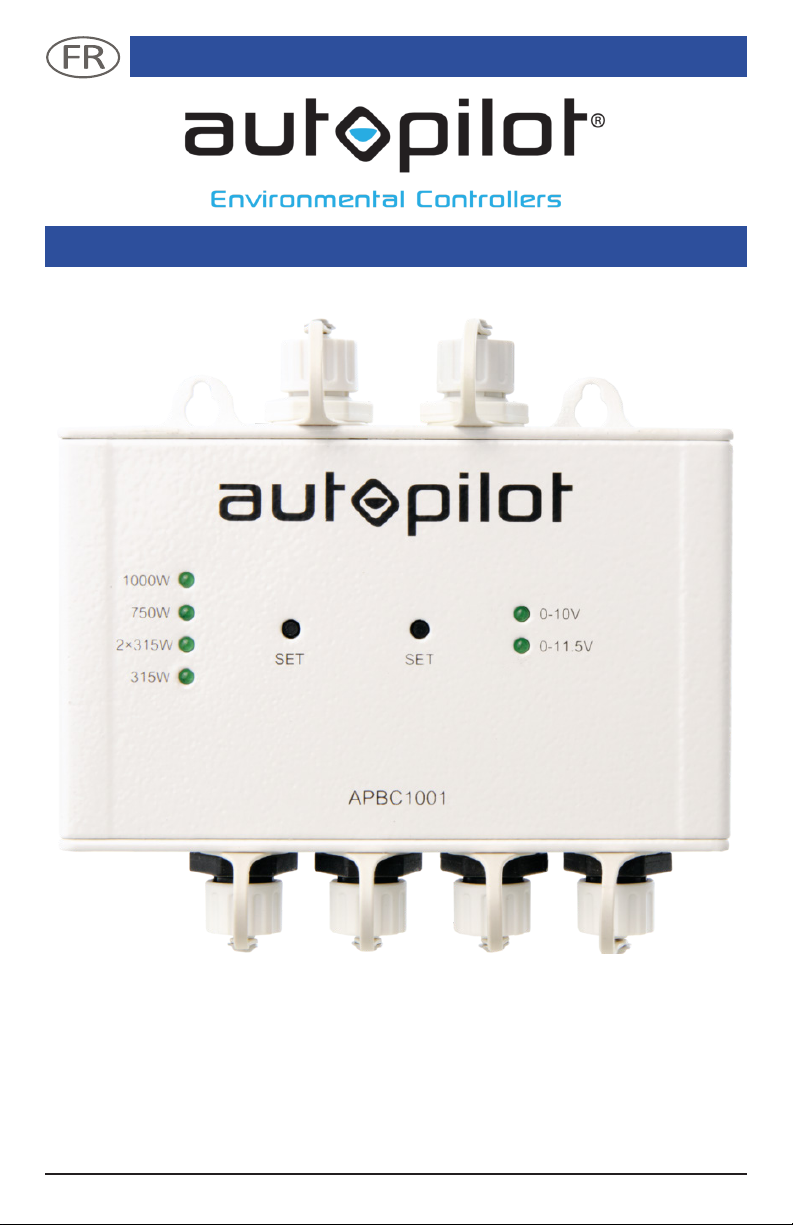

APBC1001 – ANALOG TO DIGITAL SIGNAL CONVERTER
9

APBC1001 – USER MANUAL
APBC1001 – CONVERTISSEUR
DE SIGNAUX ANALOGIQUES
EN SIGNAUX NUMÉRIQUES
APERÇU
Le module de conversion de signal Autopilot APBC1001
est idéal pour les installaons ulisant des contrôleurs
environnementaux commerciaux pour contrôler l’éclairage.
Le module convert le signal analogique 0–10V et 0–11,5V
en signal numérique RS-485. Il comporte deux entrées
analogiques et quatre sores numériques, divisées en deux
zones. Chaque zone contrôle 256 appareils, sur un total de
512 appareils par module.
Les câbles de liaison de données blancs inclus sont blindés
contre les interférences électromagnéques, avec des
connecteurs IP65 qui évitent la pénétraon de poussière et
de liquides. Le module est compable avec les luminaires
1000W DE, 750W DE, 315 Dual CMH, et 315W CMH simples
avec port USB.
CONTENU DE L’EMBALLAGE
1 – Module de conversion de signaux APBC1001
1 – Alimentaon en C.C.
2 – Câbles de liaison de données pour l’entrée analogique
4 – Câbles Mini IP-RJ12 pour la sore numérique
SPÉCIFICATIONS DE L’ADAPTATEUR ÉLECTRIQUE
Tension Principale : 100-240V
Rang de tension de fonconnement : 90-264V
Puissance d’entrée maximale : 2 was
Puissance d’entrée Fréquence : 50/60Hz
INSTALLATION DU MODULE DE CONVERSION DE SIGNAUX
APBC1001
IMPORTANT ! Veuillez coner l’installaon de l’appareil à un installateur agréé connaissant bien
la basse tension.
1. Assurez-vous que l’unité n’est pas connectée à des entrées ou des sores de signaux.
2. Insérez la che mâle ronde de l’alimentaon DC dans le port femelle correspondant de l’unité.
Branchez l’adaptateur DC dans une prise de courant pour mere l’appareil sous tension.
3. À l’aide d’un stylo ou d’un trombone, eectuez les opéraons suivantes. Les boutons « set » sont
encastrés pour éviter les modicaons involontaires. Tableau de référence à la page suivante.
• Séleconner la tension d’entrée du signal en foncon du signal de sore du contrôleur. Veuillez
consulter le fabricant du contrôleur en cas de doute.
• Choisissez la puissance du luminaire ulisé.
4. Une fois les réglages eectués, débranchez le port DC de l’unité.
5. Connecter les câbles d’entrée du signal à l’unité. Rerez le connecteur noir à 3 broches et dénudez les
câbles pour dégager les ls -/+ (noir/rouge) si le contrôleur ulise des borniers ou des ls. Eectuer
les connexions au contrôleur.
6. Notez que si un contrôleur analogique n’est pas compable avec un connecteur M12 à 3 broches,
vous pouvez rerer le câble pour connecter le contrôleur analogique avec un l posif (rouge) et un
l négaf (noir).
7. Connectez les appareils d’éclairage aux sores de l’APBC1001.
PRODUITS PHANTOM COMPATIBLES
1000W (series 40 et 50) DE
1000W Core 2.0 graduable DE
750W (séries 50) DE HPS
315W Dual CMH
315W CMH
10

APBC1001 – USER MANUAL
0–10V Tension du signal d’entrée analogique Phantom 40 Series DE 1000W
Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.5V–10V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Phantom 50 Series DE 1000W
Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.5V–10V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Core 2.0 DE 1000W Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8.0V–10V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W)
Phantom 50 Series DE 750W
Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 9V 9.7V–10V
État du ballast o Standby/On 53% (400W) 63% (475W) 73% (550W) 83% (625W) 93% (700W) 103% (775W) 110% (825W)
2 x 315W CMH Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 8.5V–10V
État du ballast o Standby/On 60% (378W) 70% (441W) 80% (504W) 90% (567W) 100% (630W) 105% (660W)
315W CMH Tension du signal Vin<3.5V 3.5V≤Vin<4V 4V 5V 6V 7V 8V 8.5V–10V
État du ballast o Standby/On 60% (189W) 70% (220W) 80% (252W) 90% (283W) 100% (315W) 105% (330W)
0–11,5V Tension du signal d’entrée analogique Phantom 40 Series DE 1000W
Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.5V–11.5V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Phantom 50 Series DE 1000W
Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.5V–11.5V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W) 110% (1100W) 115% (1150W)
Core 2.0 DE 1000W
Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9.0V–11.5V
État du ballast o Standby/On 60% (600W) 70% (700W) 80% (800W) 90% (900W) 100% (1000W)
Phantom 50 Series DE 750W
Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 10V 10.7V–11.5V
État du ballast o Standby/On 53% (400W) 63% (475W) 73% (550W) 83% (625W) 93% (700W) 103% (775W) 110% (825W)
2 x 315W CMH Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 9.5V–11.5V
État du ballast o Standby/On 60% (378W) 70% (441W) 80% (504W) 90% (567W) 100% (630W) 105% (660W)
315W CMH Tension du signal Vin<4.5V 4.5V≤Vin<5V 5V 6V 7V 8V 9V 9.5V–11.5V
État du ballast o Standby/On 60% (189W) 70% (220W) 80% (252W) 90% (283W) 100% (315W) 105% (330W)
11

APBC1001 – USER MANUAL
Système
Données PC
Pompes
Solenoïds
Moteurs
HVAC
Éclairage
SORTIES
Sortie du Signal
0–10V/0–11.5V
ZONE A
Sortie
Numérique
ZONE A
256 Luminaires ZONE B 256 Luminaires
APBC1001 =
512 Total Luminaires
Contrôleur
Module
Entrées/
Sorties
Senseurs Éclairage
Senseurs CO
Senseurs PH/EC
Senseurs T/HR
Senseurs Enviro
ENTRÉES
ZONE B
Sortie
Numérique
ZONE A ZONE B
IMPORTANT: Ne pas raccorder les câbles de liaison de données au câble d’alimentation.
Maintenez toujours les câbles de données basse tension et le faischeau d’alimentation haute
tension CA aussi loin que possible l’un de l’autre pour une transmission stable des signaux.
Évitez d’enrouler les câbles de données ainsi que les faisceaux DA dans des bobines serrées.
Pour gérer le surplus de câble créer de longues boucles plutôt que des bobines serrées.
CORE 2.0
APBC1001
Diagramme Câble liaison données
PAGE 1 sur 2
ZONE A
Entrée
Analogique
ZONE B
Entrée
Analogique
12

APBC1001 – USER MANUAL
Harnais Wieland: CHW363000W, CHW863000W,
CHW843010W, CHW863015W, CHW873000W,
CHW883020W, CHW883021W, CHW883025W,
CHW883030W
Câble liaison données: CHC223108W Boîte de
dérivation
LÉGENDE
Sortie
Entrée
ZONE A
Contrôle jusqu’à
256 Luminaires HID
ZONE B
Contrôle jusqu’à
256 Luminaires HID
Harnais
Wieland
Câble liaison
données
CORE 2.0
APBC1001
Diagramme Câble liaison données
PAGE 2 sur 2
1313

APBC1001 – USER MANUAL
Système
Données PC
Sortie du Signal
0–10V/0–11.5V Signal
ZONE A
256 Luminaires ZONE B 256 Luminaires
APBC1001 =
512 Total Luminaires
Contrôleur
Module
I/O
ZONE A ZONE B
PHANTOM 50
APBC1001
Diagramme Câble liaison données
PAGE 1 sur 2
ZONE A
Entrée
Analogique
ZONE B
Entrée
Analogique
ZONE A
Sortie
Numérique
ZONE B
Sortie
Numérique
IMPORTANT: Ne pas raccorder les câbles de liaison de données au câble d’alimentation.
Maintenez toujours les câbles de données basse tension et le faischeau d’alimentation haute
tension CA aussi loin que possible l’un de l’autre pour une transmission stable des signaux.
Évitez d’enrouler les câbles de données ainsi que les faisceaux DA dans des bobines serrées.
Pour gérer le surplus de câble créer de longues boucles plutôt que des bobines serrées.
Pompes
Solenoïds
Moteurs
HVAC
Éclairage
SORTIES
Senseurs Éclairage
Senseurs CO
Senseurs PH/EC
Senseurs T/HR
Senseurs Enviro
ENTRÉES
1414

APBC1001 – USER MANUAL
ZONE A
Contrôle jusqu’à
256 Luminaires HID
ZONE B
Contrôle jusqu’à
256 Luminaires HID
RJ12 á USB
Mini câble
IP-RJ12 Connecteur
RJ12 T
PHANTOM 50
APBC1001
Diagramme Câble liaison données
PAGE 2 sur 2
Câble RJ12 á RJ12 Connecteur
RJ12 T
LEGEND
RJ12 á USB
Mini câble IP-RJ12
Câble liaison données: CHC223108W
15

Hydrofarm.com
LIMITED WARRANTY
Hydrofarm warrants the APBC1001 to be free from defects in materials and workmanship. The
warranty term is for 1 year beginning on the date of purchase. Misuse, abuse, or failure to follow
instrucons is not covered under this warranty. Hydrofarm’s warranty liability extends only to the
replacement cost of the product. Hydrofarm will not be liable for any consequenal, indirect, or
incidental damages of any kind, including lost revenues, lost prots, or other losses in connecon
with the product. Some states do not allow limitaon on how long an implied warranty lasts or the
exclusion of incidental or consequenal damages, so the above limitaons or exclusions may not apply
to you. Hydrofarm will, at our discreon, repair or replace the APBC1001 covered under this warranty
if it is returned to the original place of purchase. To request warranty service, please return the
APBC1001, with original sales receipt and original packaging, to your place of purchase. The purchase
date is based on your original sales receipt.
GARANTIE LIMITÉE
Hydrofarm garant que le APBC1001 ne présente aucun défaut de pièces et main-d’œuvre. La
période de garane est d’un an à parr de la date d’achat. Une ulisaon incorrecte, abusive, ou le
non-respect des instrucons n’est pas couvert(e) par cee garane. La responsabilité de la garane
Hydrofarm couvre uniquement le coût de remplacement du produit. Hydrofarm ne pourra être tenu
responsable des dommages consécufs, indirects ou fortuits de tout type, y compris les pertes de
revenus, de prots ou autres en rapport avec le produit. Certains états n’autorisent aucune limite
concernant la durée de la garane implicite ou l’exclusion des dommages fortuits ou consécufs ;
les limites ou exclusions menonnées ci-dessus peuvent donc ne pas être applicables à votre cas.
Hydrofarm se réserve le droit de réparer ou remplacer le APBC1001 couvert par cee garane si
celui-ci est renvoyé au lieu d’achat d’origine. Pour solliciter le service de garane, veuillez renvoyer le
APBC1001 avec sa facture et son emballage d’origine à votre lieu d’achat. La date d’achat est indiquée
sur votre facture originale.
WARRANTY
Like us on Facebook, follow us on Twier,
and check out Hydrofarmtv on YouTube and Instagram!
Get Connected with the Hydrofarm Community:
APBC1001_Instructions_April2021.indd | rev. April 2, 2021 2:39 pm | page 16 of 16
