Ibiza Pro LAS5000RGB User manual

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 1
LASER SHOW SYSTEM
EFFET LASER RVB
RGB LASEREFFEKT
Ref.: LAS5000RGB (15-1155)
USER’S MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUÇÕES
Thank you for purchasing this product. Please read user guide for safety and
operations information before using the product. Keep this manual for future
reference. This product can create perfect laser programs and effects since it has
passed a series of strictly tests before delivery. Please check the attachments
listed on the page after opening the carton. In the event of carton damage or
attachment missing in transit, please contact your dealer or our after sales service
department.
CONTENTS OF THE CARTON
1x light effect LAS5000RGB
1x power lead
1x User’s manual
Emergency button for remote control
Technical specifications
1. Voltage: AC110-240V, 50Hz/60Hz, Fuse: 3A/250V
2. Power consumption: 200W
3. Laser diode: DPSS, green 532nm, red 650nm,
blue 450nm
4. Laser power: B2000mW+G1000mW +R2000mW
5. Scanner: 30Kpps high speed scanner
6. Control mode: sound control/auto/DMX/ ILDA
7. DMX channel: 12 channels
8. Emergency button for remote control
9. Dimensions: 625mm x 480mm x 250mm
10. Net weight: 34kg
10. Gross weight: 38kg
Warning
Do not expose the human eye direct to laser beam.
Do not turn on and off the unit frequently.
Before using this unit make sure the power supply is grounded.
This unit is intended for indoor use only and should be prevented from water,
moisture and shakes. The working temperature of this unit is 18-30°C, do not
use this continuously over 4 hours, otherwise it shortens the lifetime of the unit.
Use cleaning tissue to remove the dust absorbed on the external lenses
periodically to optimize light output.
Do not remove or break the warranty label, otherwise it void the warranty.
Always replace with the exact same type fuse, replacement with anything other
than the specified fuse can cause fire or electric shock and damage your unit,
and will void your manufactures warranty.
DANGER
LASER RADIATION AVOID EXPOSURE
TO BEAM CLASS 3B LASER PRODUCT

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 2

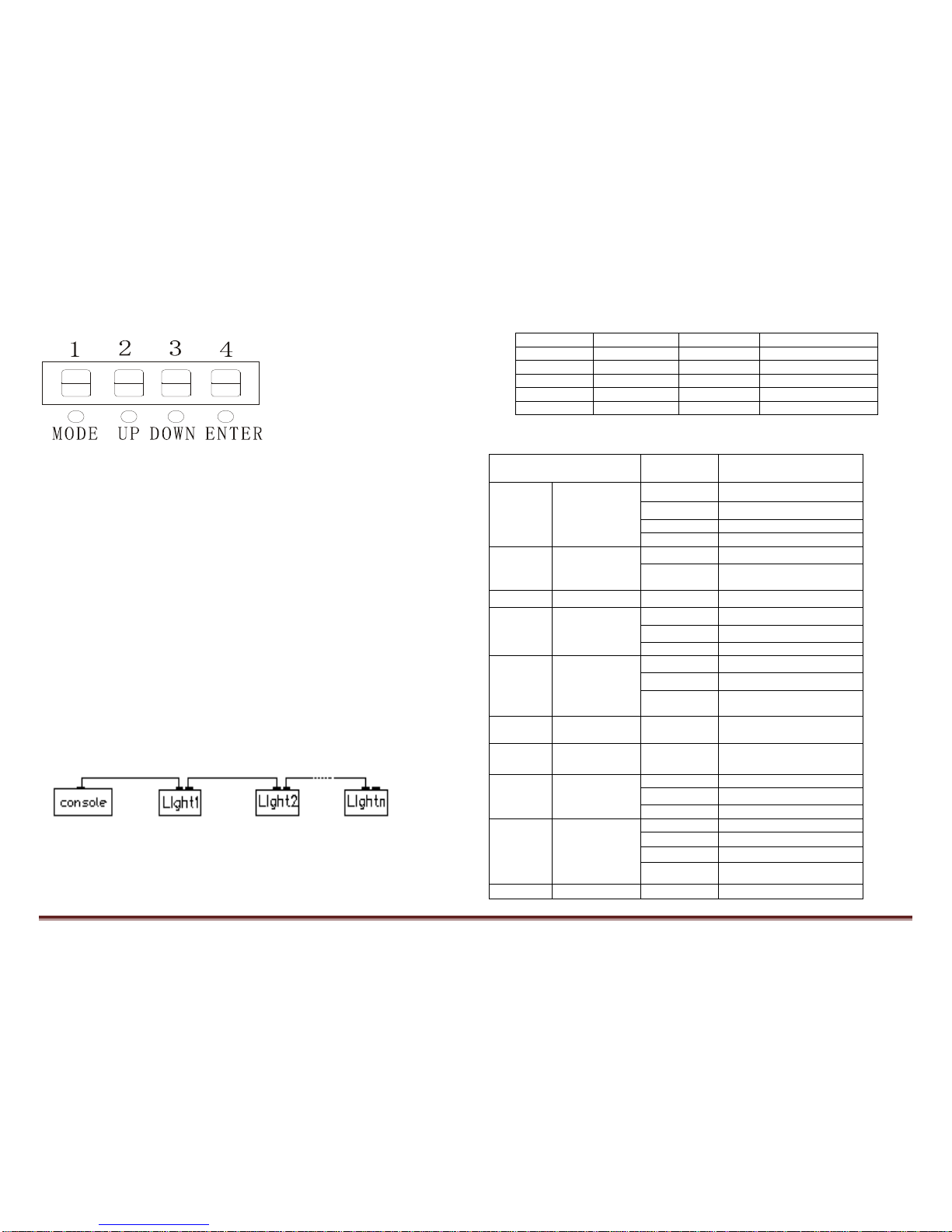

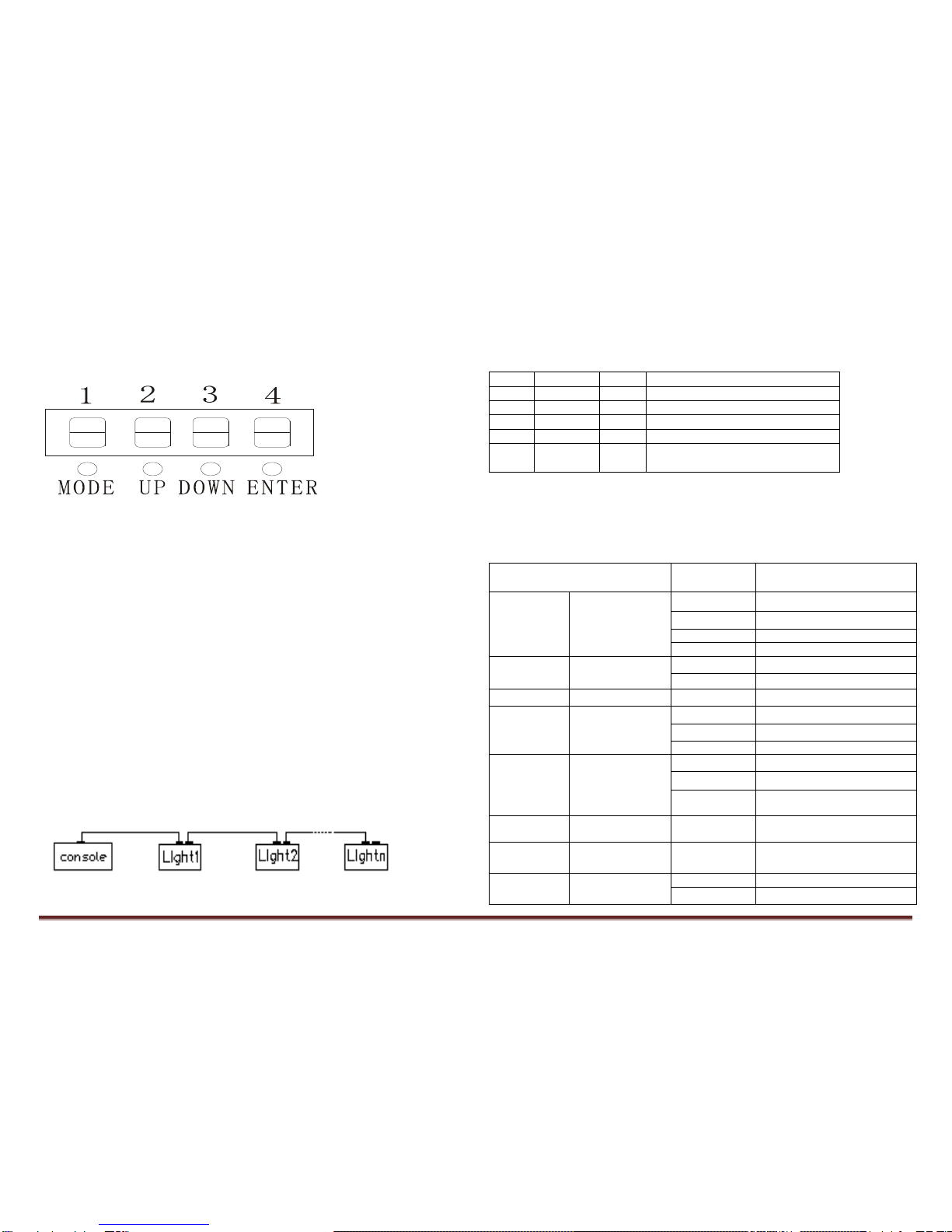

FunctionSetting (Digital board)
THE ‘MODE’ FUNCTION
‘Audi’: Sound control
‘Auto’: Auto-run control
‘dxxx’: DMX512 control
The ‘xxx’ is address code. Press ‘UP’ or ’DOWN’ to set the required DMX address.
‘SLAV’: Slave machine
In this mode, the slave machine will work the same way as the master unit.
‘XXXX’: TOTAL RUNING TIME
In this mode, the display shows the total operating time of the laser.
‘ENTER’: Press ENTER after setting is done.
DMX512
1. Install the units in a suitable position (laying or appending).
2. Use standard XLR microphone cable chain your units together via the XLR
connector on the rear of the units. For longer cable runs we suggest a terminator
at the last fixture.
3. Assign a DMX address to each the unit.
4. Turn on all units' power, the units begins reset, then the unit begins working.
5. Use DMX console to control your units.

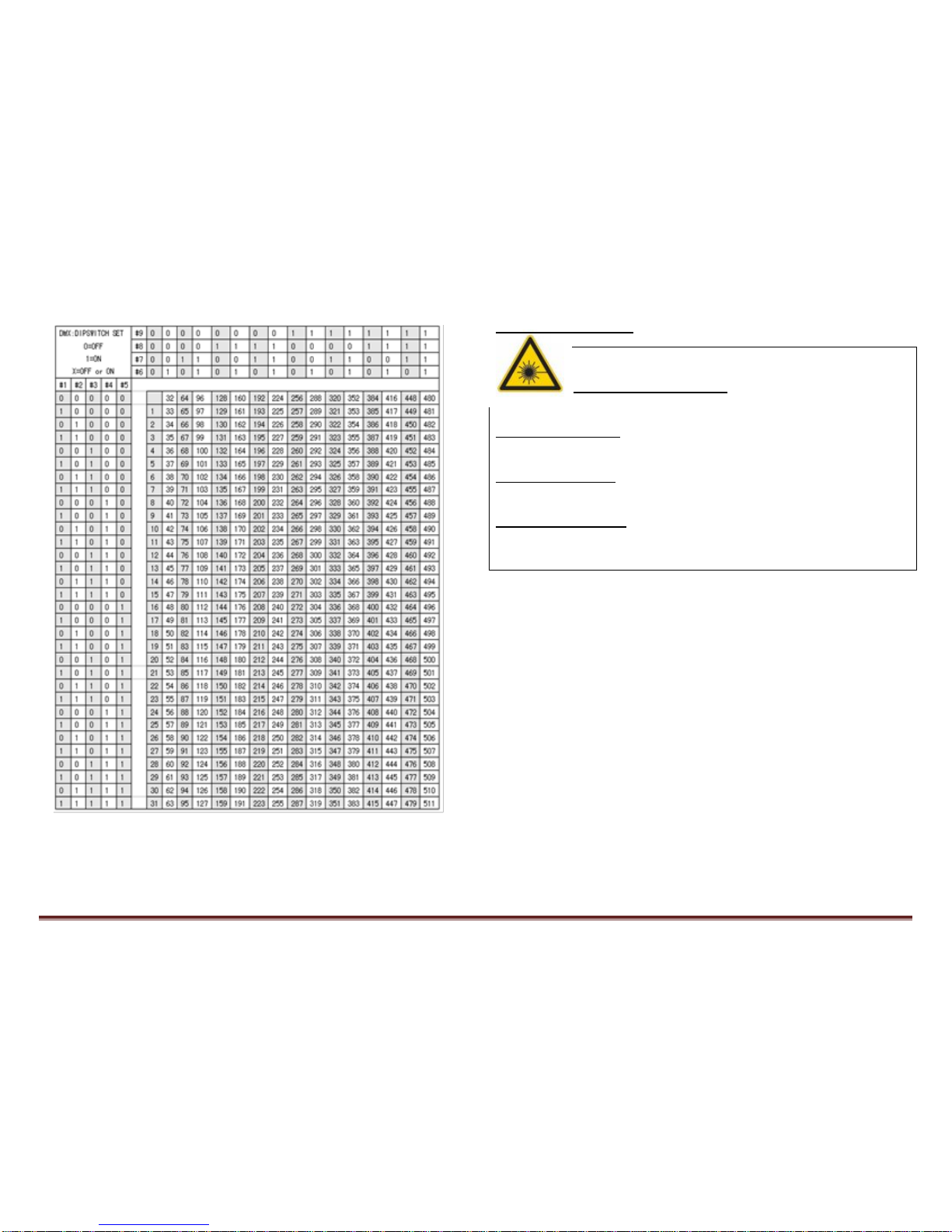

DMX address calculation
Before using the DMX512 controller, you should set the channel address. The
address can be set from 001 511. Every binary address switch has a digital
number. Please refer to:
No.
Digital No.
No.
Digital No.
1st 1 6th 32
2nd 2 7th 64
3rd 4 8th 128
4th 8 9th 256
5th
16
10th
Function switch
DMX Control Parameter Chart
Channel No DMX512 fig. Content
Channel 1
Control mode 0~49 Sound control
50~99 Auto- beam
100-149
Auto-animation
150~255
manual
Channel 2
Color select 0 Laser off
1-255 Green, red, blue, yellow, cyan,
mink, white
Channel 3
Pattern select
0-255 patterns
Channel 4
Vertical move 0-127 Manual
128-191 From down to up speedy
192-255
From up to down speedy
Channel 5
Horizontal
move
1~127 Manual
128-191 From right to left move
192-255 From left to right move
Channel 6
Vertical
rotate
0-255 From slow to speedy
Channel 7
Horizontal
rotate 0-255 From slow to speedy
Channel 8
rotate
0-127
manual
128-191 Anticlockwise rotate
192-255
Clockwise rotate
Channel 9
zoom
0
static
1-85
From small to big
86-170 From big to small
171-255 Auto zoom
Channel 10
Pattern size
0 normal size

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 3
1-255 Small to big
Channel 11
Spot and line
0-255 Line to spot
Channel 12
Twinkle speed
0-22 Slow to speedy
PC Control
If it is set to ILDA mode (use PC software to control light), you just need to connect
the ILDA signal to the DB25 jack. ILDA mode (PC control) and built-in program
mode can be identified and transformed automatically.
Troubleshooting
1. If the power supply indicator doesn't light up and the laser doesn't work, please
check the power supply and the input voltage.
2. In Stand-Alone operation, if the power supply indicator is light up and sound
active indicator isn't light up, but the laser is shut off doesn't work.
A. Because sound is too small make for laser shut off in sound active, please
increase the music volume or increase audio sensitivity with sensitivity knob,
please check as below.
B. Please check if unit has been set up in slave mode, then set up in master mode.
3. In Master-Slave operation, slave unit don't function, please check as below.
A. Make sure to there's only one master in the chain, and the others are set in
slave mode.
B.Make sure to take a good quality power cable and connection.
4. In DMX mode operation, the laser is OFF and the DMX signal indicator is
unlighted, please check as below.
A. Make sure to set up the DMX mode.
B. Make sure to have a good connection.
5. In DMX operation, the unit can’t be controlled by the DMX console, but the DMX
signal indicator is flashing, please make sure the DMX console and unit have the
same channel.
6. If the output beam direction above isn't the right way, please restart the unit.
7. If the unit is fail, please turn off the unit, then turn on again after 5 minutes.
8. In PC mode operation, the laser is OFF after the swimming fish, please check
as below
A. Please press the button of animation
B. Make sure the SD card is insert with good connection
After trying the above solution you still have a problem, please contact your dealer
or our company for service.
Electric products must not be put into household waste. Please bring them to a
recycling centre. Ask your local authorities or your dealer about the way to
proceed.
F - MANUEL D’UTILISATION
Lire attentivement le manuel avant la première mise en service et le
conserver pour référence ultérieur. Cet appareil a quitté l’usine en parfait état
après avoir passé une série de contrôles de qualité très stricts.
Vérifiez le contenu à l’ouverture de l’emballage
L’emballage doit contenir les pièces suivantes :
1 Effet laser IBIZA LIGHT LAS5000RGB
Touche d’urgence sur la télécommande
1 cordon d’alimentation
1 manuel d’utilisation
CARACTERISTIQUES TECHNIQUES
1. Alimentation: 110/240V, 50/60Hz, Fusible : 3A/250V
2. Consommation : 200W
3. Diode laser: DPSS, vert 532nm 1000mW, rouge 650nm 2000mW,
bleu 450nm 2000mW
4. Puissance du laser : 5000mW
5. Moteur : Scanner haute vitesse 30 kpps
6. Modes de fonctionnement: Activation audio, automatique, DMX, ILDA
7. Canaux DMX : 12
8. Dimensions : 625mm x 480mm x 250mm
9. Poids net : 34kg
10. Poids brut : 38kg
DANGER
RAYONNEMENT LASER !
EXPOSITION AU FAISCEAU DANGEREUSE
APPAREIL À LASER DE CLASSE 3B
AVERTISSEMENTS
oNe pas exposer l’œil humain au rayon laser.
oNe mettre fréquemment l’appareil sous et hors tension.
oCet appareil doit être relié à la masse.
oUniquement pour utilisation à l’intérieur. Tenir à l’abri de l’eau, de l’humidité et
de secousses. La température de fonctionnement est de 18-30°C. Ne pas
utiliser l’appareil plus de 4 jour en continue sous peine de diminuer sa durée
de vie.
oNettoyez régulièrement la lentille extérieure avec un chiffon propre pour retirer
la poussière accumulée et optimiser la puissance lumineuse.
oNe pas retirer l’étiquette de garantie sous peine d’invalider la garantie.

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 4
oRemplacez le fusible uniquement par un neuf en tous points identique au
fusible d’origine. Un autre fusible peut provoquer un incendie ou un choc
électrique et endommager l’appareil.

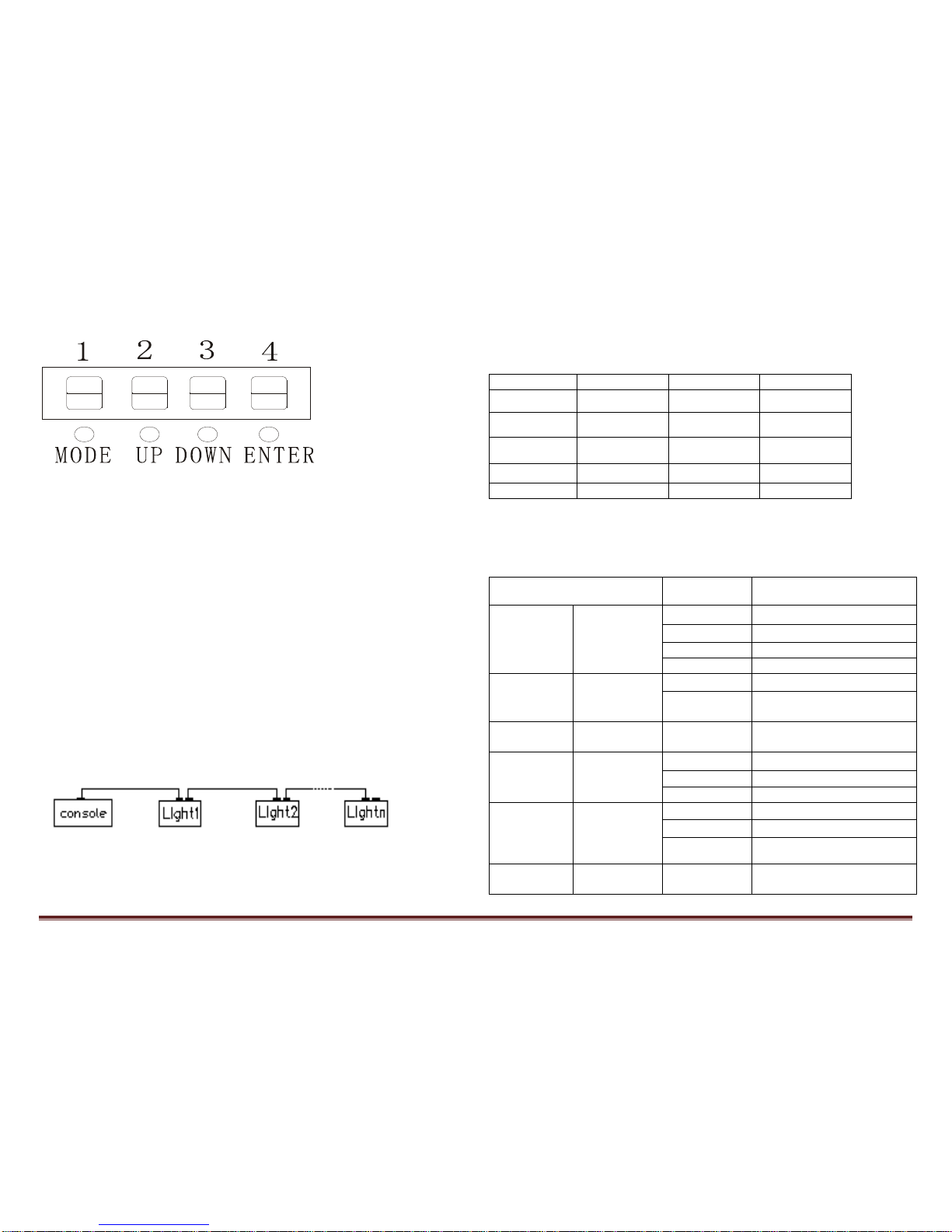

Réglage des fonctions (afficheur numérique)
La touche MODE
‘Audi’: Contrôlé par la musique
‘Auto’: Fonctionnement automatique
‘dxxx’: Contrôle DMX512
Le ‘xxx’ représente l’adresse. Appuyez sur UP ou DOWN pour la régler. ‘SLAV’:
L’appareil fonctionne en « esclave »
Dans ce mode la machine ‘esclave’ fonctionnera de la même manière que le
maitre..
‘XXXX’: Durée de fonctionnement total
Dans ce mode, vous pouvez connaître la durée de fonctionnement du laser.
‘ENTER’: Appuyez sur ENTER après le réglage pour le confirmer.
Fonctionnement DMX
Ce mode vous permet de commander l’effet par le biais d’une console DMX512.
1. Installez les appareils dans une position appropriée (couché ou suspendu).
2. Reliez les appareils ensemble au moyen d’un cordon microphone XLR
standard à l’arrière des appareils. Lorsque plusieurs appareils sont connectés
en série, nous recommandons de poser une résistance de fin de ligne sur la
sortie du dernier appareil.
3. Affectez une adresse DMX à chaque appareil.
4. Mettez tous les appareils sous tension. Ils commencent à exécuter une remise
à zéro et commencent ensuite à fonctionner.
5. Commandez les appareils à l’aide d’une console DMX.
Calcul de l’adresse DMX
Avant d’utiliser la commande DMX512, vous devez régler l’adresse du canal entre
001 et 511. Chaque commutateur d’adresse binaire possède un numéro digital, à
savoir :
N°
N° Digital
N°
N° Digital
1er
1
6ème
32
2nd
2
7ème
64
3ème
4
8ème
128
4ème
8
9ème
256
5ème 16 10ème Commutateur de fonction
Commande PC
Si l’appareil est réglé sur le mode ILDA (commande de l’effet par un logiciel PC), il
vous suffit de brancher le signal ILDA sur la fiche sub-D25. Le programme intégré
est identifié et transformé automatiquement.
Charte DMX
Canal Code DMX Description
Canal 1
Mode de
fonctionnement
0~49 Commandé par le son
50~99 Rayon automatique
100-149
Animation automatique
150~255
Manuel
Canal 2
Choix couleur 0 Laser éteint
1-255
Vert, rouge, jaune
Canal 3 Choix du motif 0-255 Motifs
Canal 4 Déplacement
vertical
0-127 Manuel
128-191 Bas vers le haut, rapide
192-255
Haut vers le bas, rapide
Canal 5 Déplacement
horizontal
1~127 Manuel
128-191 Droite à gauche
192-255 Gauche à droite
Canal 6
Rotation
verticale
0-255 Lent à rapide
Canal 7 Rotation
horizontale 0-255 Lent à rapide
Canal 8
Rotation
0-127
Manuel
128-191 Rotation à gauche

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 5
192-255
Rotation à droite
Canal 9 Zoom
0
Statique
1-85
Petit à grand
86-170 Grand à petit
171-255 Zoom automatique
Canal 10
Dimension du
motif 0 Dimension normale
1-255 Petit à grand
Canal 11 Point & ligne 0-255 Ligne en point
Canal 12
Vitesse de
scintillement 0-22 Lent à rapide
Diagnostic de défaillance
1. Si le voyant de tension est éteint et le laser ne fonctionne pas, vérifiez
l’alimentation et la tension d’entrée.
2. Si le voyant de tension est allumé en mode autonome et l’indicateur de mode
audio est éteint mais le laser ne fonctionne pas :
A. Le son est trop faible pour faire réagir le laser. Augmentez le volume de la
musique ou la sensibilité du laser au moyen du bouton de sensibilité.
B. Vérifiez si l’appareil est réglé sur le mode esclave.
3. En mode Maître-Esclave, l’appareil esclave ne fonctionne pas :
A. Vérifiez qu’il n’y a qu’un seul maître dans la chaîne et les autres appareils
sont en mode esclave ;
B. Utilisez un cordon d’alimentation et de signal de bonne qualité.
4. En mode DMX, l’appareil n’obéit pas à la commande DMX mais le voyant de
signal DMX clignote, vérifiez que la commande DMX et l’appareil sont réglés
sur le même canal.
5. Si le rayon de sortie ne pointe pas dans la bonne direction, redémarrez
l’appareil.
6. Si l’appareil est défaillant, éteignez-le et remettez-le sous tension après 5
minutes.
7. En mode PC, le laser s’éteint après le poisson qui nage, vérifiez les points
suivants :
A. Appuyez sur le bouton d’animation
B. Assurez-vous que la carte SD est bien insérée.
Si le problème persiste, contactez votre revendeur.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les
ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela.
Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
D- ANLEITUNG
Vor der ersten Inbetriebnahme die Anleitung durchlesen, um das Gerät sicher und
richtig zu bedienen. Alle Anweisungen und Hinweise müssen genau befolgt
werden. Das Gerät wurde zahlreichen strengen Qualitätskontrollen unterworfen
und hat unser Werk in einwandfreiem Betriebszustand verlassen.
Packen Sie das Gerät aus und untersuchen Sie es auf eventuelle
Transportschäden. Die Verpackung muss folgende Teile enthalten:
1 Lasereffekt LAS5000RGB
Notfalltaste auf der Fernbedienung
1 Netzkabel
1 Anleitung
Warnhinweise
1. Nicht in den Laserstrahl blicken.
2. Das Gerät nicht kurz hintereinander ein- und ausschalten.
3. Das Gerät muss geerdet sein.
4. Nur für Innengebrauch. Vor Wasser, Feuchtigkeit und Erschütterungen
schützen. Die Betriebstemperatur beträgt 18-30°C. Nicht länger als 4 Stunden
ununterbrochen benutzen, da sich sonst die Lebensdauer erheblich verkürzt.
5. Die Linse regelmäßig mit einem sauberen Tuch abwischen, um den
angesammelten Staub zu entfernen und die Leuchtkraft zu erhalten.
6. Nicht das Garantieschild entfernen, da sonst der Garantieanspruch erlischt.
7. Die Sicherung nur durch eine identische ersetzen, da sonst Brand- und
Stromschlaggefahr besteht.
ACHTUNG LASERSTRAHLEN !
NICHT IN DEN LASER BLICKEN
LASERKLASSE IIIB
Technische Daten
1. Versorgung: AC110/240V, 50/60Hz, Sicherung 3A/250V
2. Verbrauch: 200W
3. Laserdiode: DPSS, grün 532nm 1000mW, rot 650nm 2000mW, blau 450nm
2000mW
4. Laserleistung: 5000mW
5. Motor: 30Kpps Hochgeschwindigkeitsscanner
6. Betriebsart: Audio/Automatik/DMX/ILDA
7. 12 DMX Kanäle
8. Abmessungen: 620mm x 480mm x 205mm
9. Nettogewicht: 34kg
10. Bruttogewicht: 38kg

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 6
Einstellung der Funktionen (Digitalfeld)
MODE Funktion
‘Audi’: Musiksteuerung
‘Auto’: Automatikbetrieb
‘dxxx’: DMX512 Betrieb
Wobei ‘xxx’ die DMX Adresse ist. Mit der UP bzw. DOWN Taste die gewünschte
Adresse einstellen.
‘SLAV’: Slave Gerät
In dieser Betriebsart arbeitet das Slave Gerät genauso wie das Master Gerät.
‘XXXX’: Gesamte Betriebszeit
In dieser Betriebsart erscheint auf dem Display die gesamte Betriebsdauer des
Lasers.
‘ENTER’: Nach der Einstellung mit der ENTER Taste die Wahl bestätigen.
Universaler DMX Betrieb
In dieser Betriebsart wird das Gerät von einer DMX512 Konsole gesteuert.
1. Installieren Sie das Gerät in einer geeigneten Stellung (liegend oder hängend).
2. Mit einem Standard XLR Mikrofonkabel die Geräte über die XLR Buchse auf
der Rückseite miteinander verbinden. Wenn mehrere Geräte benutzt werden,
muss ein Endwiderstand an die XLR Ausgangsbuchse des letzten Geräts
angebracht werden.
3. Geben Sie jedem Gerät eine DMX Adresse (s. DMX Tabelle).
4. Schalten Sie alle Geräte ein. Nach dem Reset sind sie einsatzbereit.
5. Mit der DMX Konsole die Geräte steuern.
Berechnung der DMX Adresse
Bevor Sie das Gerät über DMX steuern können, müssen Sie eine Kanaladresse
zwischen 001 und 511 festlegen. Jeder Schalter für die Binäradresse besitzt eine
digitale Nummer, d.h.:
Nr.
Digital Nr.
Nr.
Digital Nr.
1.
1
6.
32
2.
2
7.
64
3.
4
8.
128
4.
8
9.
256
5.
16
10.
Funktionsschalter
DMX Parametertabelle
Kanalnr. DMX512
Code Beschreibung
Kanal 1
Betriebsart
0~49 Audiosteuerung
50~99 Automatikbetrieb
100-149
Automatikbewegung
150~255
Manuell
Kanal 2
Farbwahl
0 Laser aus
1-255
Grün, rot, gelb, blau,
cyan, pink, weiß
Kanal 3 Musterwahl 0-255 Muster
Kanal 4 Vertikale
Bewegung
0-127 Manuell
128-191 Schnell aufwärts
192-255
Schnell abwärts
Kanal 5 Horizontale
Bewegung
1~127 Manuell
128-191 Rechts-Links Bewegung
192-255 Links-Rechts Bewegung
Kanal 6 Vertikale
Drehung
0-255 Von langsam nach schnell
Kanal 7 Horizontale
Drehung 0-255 Von langsam nach schnell
Kanal 8
Drehung
0-127
Manuell
128-191 Linksdrehung
192-255
Rechtsdrehung
Kanal 9 Zoom
0
Unbeweglich
1-85
Von klein nach groß
86-170 Von groß nach klein
171-255 Automatikzoom
Kanal 10
Mustergrösse
0
Normale Größe

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 7
1-255 Von klein auf groß
Kanal 11 Punkt & Linie 0-255 Von Linie zu Punkt
Kanal 12 Blinkge-
schwindigkeit 0-22 Von langsam nach schnell
PC Steuerung
Wenn das Gerät auf ILDA Betrieb geschaltet ist (Lichtsteuerung über PC),
brauchen Sie nur das ILDA Signal an die Sub-D25 Buchse anzuschließen.
Fehlerdiagnose
Wenn die Betriebsleuchte nicht leuchtet und der Laser nicht funktioniert, prüfen Sie
die Netzversorgung und die Eingangsspannung.
Wenn im Automatikbetrieb die Betriebsleuchte leuchtet und der Audioanzeiger
nicht leuchtet, der Laser jedoch nicht funktioniert,
A. könnte die Musik zu leise sein. Bitte entweder die Lautstärke der Musik oder die
Audioempfindlichkeit des Lasers erhöhen.
B. Prüfen Sie, ob das Gerät im Slave Betrieb ist. In dem Fall das Gerät in Master
Betrieb stellen.
Im Master-Slave Betrieb funktioniert das Slave Gerät nicht:
A. Nur 1 Gerät darf als Master eingestellt sein. Alle anderen Geräte müsse auf
Slave eingestellt sein.
B. Benutzen Sie nur hochwertige Netz- und Signalkabel.
Im DMX Betrieb ist der Laser ausgeschaltet und der DMX Anzeiger leuchtet nicht:
A. Prüfen Sie, ob das Gerät auf DMX eingestellt ist.
B. Anschlüsse überprüfen.
Im DMX Betrieb reagiert das Gerät nicht auf die DMX Befehle, aber der DMX
Signalanzeiger blinkt. Bitte prüfen Sie, ob die DMX Konsole und das Gerät auf
denselben Kanal eingestellt sind.
Wenn der Laserstrahl nicht in die richtige Richtung zeigt, starten Sie das Gerät
erneut.
Wenn das Gerät aussetzt, schalten Sie es aus und warten Sie 5 Minuten, bevor
Sie es wieder einschalten.
Wenn das Problem trotz aller Lösungsmöglichkeiten weiter besteht, wenden Sie
sich an Ihren Fachhändler.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie
müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer
speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
PT – MANUAL DE INSTRUÇÕES
De modo a poder operar e usar o equipamento correctamente e com segurança,
leia este manual antes de o usar. Guarde este manual para referência futura.
A embalagem contém:
LAS5000RGB: 1
Botão de emergência para controlo remoto
Cabo de alimentação: 1
Manual de instruções: 1
Especificações:
1. Voltagem: AC110-240V, 50Hz/60Hz, Fusível: 3A/250V
2. Laser: DPSS, DPSS, verde 532nm 1000mW, vermelho 650nm 2000mW, azul
455nm 2000mW
3. Motor: scanners de alta velocidade 30Kpps
4. Modo de controlo: Controlo de som auto/DMX/ILDA
5. Canais DMX: 12 canais
6. Dimensões: 625mm x 480mm x 250mm
7. Peso Liquido: 34kg
8. Peso Bruto: 38Kg
PERIGO
RADIAÇÃO LASER EVITE EXPOSIÇÃO
A RAIO LASER DE CLASSE 3B
Aviso
Não exponha os seus olhos à luz directa do Laser
Não desligue e ligue a unidade com frequência
Esta unidade é para ser usada em espaços fechados. A temperatura de
funcionamento é de 18-30ºC. Não a utilize por mais de 4 horas ou poderá
encurtar a vida do equipamento.
Limpe a lente externa do equipamento com um pano limpo para remover
o pó e ter o máximo desempenho.
Não remova o selo de garantia.
Substitua pelo fusível com amperagem correcta.
Manual
Ao usar este aparelho o efeito irá mudar conforme a música. Se mudar o
som e ritmo a máquina vai mudar a direcção e velocidade.

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 8
Configuração de função (Quadro Digital)
FUNÇÃO ‘MODE’
‘Audi’: Controlo por Som
‘Auto’: Controlo Auto-run
‘dxxx’: Controlo DMX512
O ‘xxx’ é o código de endereço. Pressione ‘UP’ ou ’DOWN’ para configurar o
endereço DMX.
‘SLAV’: Modo Slave
Neste modo, o aparelho slave irá funcionar da mesma maneira que a unidade
master.
‘XXXX’: TEMPO TOTAL DE FUNCIONAMENTO
Neste modo, o display mostra o tempo total de operação do laser.
‘ENTER’: Pressione ENTER apos a configuração estar completa.
DMX512
1. Instale as unidades numa posição adequada (fixa ou anexar).
2. Use cabos de microfone XLR em rede com as unidades em conjunto através da
tomada XLR na parte traseira das unidades. Para mais cabo sugerimos um
terminal na última ligação.
3. Atribua um endereço DMX.
4. Ligue a alimentação de todas as unidades, as unidades começam a
reconfigurar, e em seguida, a unidade começa a trabalhar.
5. Use a consola DMX para controlar as unidades.
DMX address calculation
Para modo DMX, os endereços DMX512 de # 1 a # 9 devem ser definidos, o
endereço é definido de 1 a 511. Cada dipswitch representa um valor binário：
Num.
Num. Digital
Num.
Num. Digital
1º 1 6º 32
2º 2 7º 64
3º 4 8º 128
4º 8 9º 256
5º
16
10º
Function switch
Para a configuração dipswitch do endereço DMX consulte " Mapa de
Controlo de Parâmetros DMX".
Mapa de Controlo de Parâmetros DMX
Canal No DMX512 fig. Conteúdo
Canal 1
Modo 0~49 Controlo por som
50~99 Raio Auto
100-149
Animação Auto
150~255
Manual
Canal 2
Selecção Cor 0 Laser off
1-255
Verde, vermelho, azul,
amarelo, ciano, branco
Canal 3
Selecção de
padrão 0-255 Padrões
Canal 4
Movimento
vertical
0-127 Manual
128-191 De baixo para cima speedy
192-255
De cima para baixo speedy
Canal 5
Movimento
Horizontal
1~127 Manual
128-191 Direita para a esquerda
192-255 Esquerda para a direita
Canal 6
Rotação
Vertical 0-255 Lento para rápido

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 9
Canal 7
Rotação
Horizontal
0-255 Lento para rápido
Canal 8
Rotação
0-127
Manual
128-191 Rotação direita
192-255
Rotação esquerda
Canal 9
Zoom
0
Estático
1-85
Pequeno para grande
86-170 From big to small
171-255 Auto zoom
Canal 10
Tamanho de
padrão
0
Tamanho normal
1-255 Pequeno para grande
Canal 11 Ponto e linha 0-255 Linha e ponto
Canal 12
Velocidade de
pisca 0-22 Lento para rapido
Controlo PC
Se estiver em modo ILDA (uso de software PC para controlar o equipamento), só
precisa de ligar o sinal ILDA ao jack DB25. O modo ILDA (Controlo PC) modo
incorporado de programa pode ser identificado e transformado automaticamente.
Solução de problemas
1. Se o indicador de alimentação não acende e o laser não funciona, verifique a
fonte de alimentação e a voltagem de entrada.
2. Na operação automática, se o indicador de alimentação está ligado e o
indicador de som activo não acende, mas o laser está desligado e não funciona.
Resposta: Porque o som é muito baixo para o laser ficar activo. Por favor aumente
o volume da música ou aumente a sensibilidade de áudio com o botão de
sensibilidade, por favor, verifique abaixo.
B. Verifique se a unidade está configurada no modo escravo. Em seguida,
configure em modo master.
3. Na operação Master-Slave, a unidade de Slave não funciona, por favor,
verifique abaixo.
A. Certifique-se que há somente um Master na cadeia, e os demais estão
definidos no modo escravo.
B. Certifique-se que tem um cabo de alimentação e de ligação de boa qualidade.
4. Em operação no modo DMX, o laser é desligado e o indicador de sinal DMX é
apagado, verifique como abaixo.
A. Certifique-se que configurou o modo de DMX.
B. Certifique-se que tem uma boa ligação.
5. Na operação DMX, a unidade não consegue ser controlada por consola DMX
mas o indicador de sinal DMX está a piscar, verifique se a consola DMX e a
unidade tem o mesmo canal.
6. Se a direcção do feixe de saída acima não é a correcta, reinicie o aparelho.
7. Se a unidade falhar, desligue o aparelho e ligue novamente após 5 minutos.
8. Em operação no modo PC, o laser é desligado depois animação dos peixes,
verifique como abaixo:
A. Pressione o botão de animação
B. Verifique se o cartão SD está bem inserido
Se depois de tentar as soluções acima, ainda tiver anomalias, por favor contacte o
seu revendedor ou a nossa empresa.
Produtos eléctricos não deverão ser postos em contentores de lixo caseiros.
Por favor, deposite-os em contentores para reciclagem. Questione as
autoridades locais ou onde adquiriu o produto sobre como deverá proceder.

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 10
RO- MANUAL DE UTILIZARE
Va multumim pentru achizitionarea acestui produs. Va rugam cititi cu atentie
manualul de utilizare inainte de utilizarea produsului. Pastrati manualul pentru
referinte ulterioare. Va rugam verificati integritatea coletului. In cazul in care
ambalajul este deteriorat sau lipsesc parti componente, va rugam contactati
distribuitorul.
CONTINUT COLET
1x efect laser LAS5000RGB
1x pocablu alimentare
1x manual de utilizare
Buton de urgenta pentru telecomanda
Specificatii tehnice
1. Tensiune alimentare: AC110-240V, 50Hz/60Hz, Siguranta: 3A/250V
2. Putere: 200W
3. Diode laser: DPSS, verde 532nm, rosu 650nm,
albastru 450nm
4. Putere laser: B2000mW+G1000mW +R2000mW
5. Scanner: 30Kpps
6. Mod control: activat prin sunet/auto/DMX/ ILDA
7. Canale DMX: 12 canale
8. Dimensiuni: 625mm x 480mm x 250mm
9. Greutate neta: 34 kg
10. Greutate bruta: 38 kg
ATENTIE
Nu indreptati raza laser in ochi! Pericol de vatamare grava, iremediabila, a
retinei!
Nu porniti/opriti frecvent aparatul.
Alimentarea aparatului trebuie sa aiba pamantare
Aparatul este proiectat pentru a fi utilizat in interior. Feriti de umezeala , praf si
socuri mecanice. Temperatura de lucru trebuie sa fie intre 18-30°C, nu utilizati
in mod continuu mai mult de 4 ore, pentru a prelungi durata de exploatare a
aparatului.
Utilizati periodic o carpa uscata pentru curatarea lentilelor.
Nu dezlipiti sai distrugeti eticheta cu garantia, in caz contrar aceasta se pierde.
In caz de inlocuire a sigurantei, inlocuiti totdeauna cu acelasi tip de siguranta.
Setari
Functia MODE
‘Audi’: activare prin sunet
‘Auto’: Auto-run control
‘dxxx’: DMX512 control
‘xxx’ este codul adresei. Apasati ‘UP’ sau ’DOWN’ pentru a seta valorile dorite ale
adresei DMX.
‘SLAV’: functionare in mod slave
In acest mod, aparatul va functiona exact ca si aparatul master cu care este
conectat.
‘XXXX’: TIMP TOTAL FUNCTIONARE (TOTAL RUNING TIME)
In acest mod, afisajul arata timpu total de functionare al laser-ului.
‘ENTER’: Apasati ENTER dupa ce ati efectuat setarile.
DMX512
1. Instalati aparatul intr-o pozitie convenabila.
2. Utilizati cabluri de microfon XLR standard pentru a conecta aparatele intre ele.
Pentru ultimul cablu utilizati un terminator de linie.
3. Asignati o adresa DMX fiecarei unitati – vezi tabelul cu adrese DMX.
4. Porniti toate aparatele.
5. Utilizati consola DMX pentru controlul instalatiei.
Calculul adresei DMX
Pentru modul DMX, comutatoarele de la #1 la 9# trebuiesc setate pentru a stabili o
adresa in binar cuprinsa intre 1 si 511.
Nr. comutator
Numar in
zecimal
Nr. comutator
Numar in
zecimal
1 1 6 32
2 2 7 64
3 4 8 128
4 8 9 256
5
16
10
Setat la 0
PERICOL
EXPUNERE LA RADIATII LASER
LASER CLASA 3B

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 11
O unitate are 12 canale, deci fiecare unitate trebuie sa fie asignata unuia din
cele 12 canale.
Bucla
Adresa
Valoare binara
Comutatoare
1
1
100000000
＃
1
2
13
101100000
＃1 + #3+#4
3
25
100110000
＃
1 + #4+#5
N
(N-1)*12+1
Harta DMX
Canal nr. DMX512 Continut
Canal 1
Mod control
0~49 Activat prin sunet
50~99 Auto- fascicul
100-149
Auto - animatie
150~255
manual
Canal 2
Selectare
culoare
0 Laser oprit
1-255
Verde, rosu, albastru, galben,
cyan, alb
Canal 3 Selectie model 0-255 modele
Canal 4
Miscare pe
verticala
0-127 manual
128-191 Rapid de jos in sus
192-255
Rapid de sus in jos
Canal 5
Miscare pe
orizontala
1~127 Manual
128-191 Dela dreapta la stanga
192-255 De la stanga la dreapta
Canal 6
Rotire verticala
0-255 De la incet la rapid
Canal 7
Rotire
orizontala 0-255 De la incet la rapid
Canal 8
rotire
0-127
manual
128-191 Rotire in sens antiorar
192-255
Rotire in sens orar
Canal 9
zoom
0
static
1-85
De la mic la mare
86-170 De la mare la mic
171-255 Auto zoom
Canal 10 Marime 0 normal
model
1-255 De la mic la mare
Canal 11
Spot si linie
0-255 De la linie la spot
Canal 12
Viteza clipire
0-22 De la incet la repede
Control PC
Daca este setat pe modul ILDA (utilizati calculatorul pentru controlul luminii),
trebuie doar sa conectati semnalul ILDA la conectorul DB25.
Depanare
1. Daca martorul de prezenta tensiune alimentare nu este aprins si laserul nu
functioneaza, verificati tensiunea de alimentare si cablul de alimentare.
2. In modul Stand-Alone, daca martorul prezenta tensiune alimentare este aprins
si nartorul de activare prin sunet nu este aprins dar laserul nu functioneaza,
verificati:
A. Verificati nivelul muzicii, eventual dati mai tare muzica sau reglati sensibilitatea
aparatului
B. Verificati ca aparatul sa nu fie setat pe modul slave.
3. In modul Master-Slave, unitatea nu functioneaza, verificati
A. Verificati ca in lantul de aparate numai unul sa fie setat pe master, toate
celelalte sa fie setate pe modul slave.
B. Verificati calitatea conexiunilor de alimentare si a cablurilor.
4. In modul DMX, laserul este pe OFF si indicatorul DMX nu este pornit, verificati:
A. Verificati ca aparatul sa fie setat pe moduyl DMX.
B. Verificati calitatea conexiunilor.
5. In modul DMX unitatea nu poate fi controlata de consola DMX, dar indicatorul
DMX palpaie, verificati ca aparatul si consola DMX sa fie pe acelasi canal.
6. Daca fascicolul laser nu este orientat in directia buna, opriti si reporniti aparatul.
7. Daca functionarea este necorespunzatoare, opriti aparatul si porniti-l din nou
dupa 5 minute.
8. In modul de operare PC, laserul este pe OFF pe animatia pestisor care inoata
(swimming fish) verificati:
A. Apasati butonul de animatie
B. Verificati daca cardul SD este corect conectat.
Daca in continuare aveti o problema cu aparatul, opriti functionarea acestuia si
prezentati-l la un service autorizat.
Deseurile electrice si electronice nu trebuie anmestecate cu gunoiul menajer. Pentru
dezafectarea acestora, prezentati-le la centrele de colectare special amenajate in acest
scop. Interesati-va la autoritatile locale despre procedura de dezafectare.

©Copyright Lotronic 2011 LAS5000RGB www.ibizalight.com Page 12
GB-LASER RADIATION !
DANGEROUS EXPOSURE TO LASER RADIATION
CLASS 3B LASER
F-RAYONNEMENT LASER !
EXPOSITION AU FAISCEAU DANGEREUSE
APPAREIL À LASER DE CLASSE 3B
D-LASERSTRAHLEN !
GEFÄHRLICHE AUSSETZUNG AN LASERSTRAHLEN
LASERKLASSE 3B
NL-LASERSTRALEN!
GEVAARLIJKE BLOOTSTELLING AAN LASERLICHT
LASER CLASSE 3B
PT-RADIAÇÃO LASER!
EXPOSIÇÃO PERIGOSAA RADIAÇÃO LASER
LASER DE CLASSE 3B
GB - This LASER effect is built for PROFESSIONAL use only. It must be used and
controlled by a professional in sufficiently large premises because of its high output
power. Always set up and install all laser effects so that all laser light is at least 3
meters (9.8 feet) above the floor. Never create a fixed point.
F - Cet effet LASER est un appareil conçu uniquement pour un usage
PROFESSIONNEL. Il doit utilisé et installé par un professionnel à une hauteur
minimale de 3m dans des salles suffisamment grandes en raison de sa puissance
importante. Toujours installer et configurer le laser de sorte que tous les effets du
laser sont au moins à 3 mètres au-dessus du sol. Ne jamais créer de point fixe.
D – Dieser LASER Effekt ist nur für GEWERBLICHEN Gebrauch. Aufgrund seiner
hohen Ausgangsleistung darf das Gerät nur von einem Fachmann in ausreichend
großen Räumen installiert und betrieben werden. Es muss in mindesten 3m
Bodenhöhe angebracht werden. Der Strahl darf auf keinen Fall auf einen festen Punkt
gerichtet sein.
NL - Dit LASER effect is alleen voor professioneel gebruik. Door zijn hoge vermogen
mag het apparaat alleen van een specialist in voldoende grote ruimten worden
geïnstalleerd en bediend. Het moet worden aangebracht in tenminste 3m vloerhoogte.
In geen geval de beam op een vast punt richten.
PT - Este efeito LASER foi desenhado apenas para uso PROFISSIONAL. Deve ser
usado e controlado por um profissional em locais grandes devido à sua elevada
potência de saída. Configurar sempre e instalar todos os efeitos laser de modo a que
a luz do laser esteja a pelo menos 3 metros (9,8 pés) do chão. Nunca crie um ponto
fixo.
