IC Audio RAC 02 User manual

Manual
RAC 02 CD & MP3-Player/Tuner (RDS)
Status: September 2016
Please read carefully the instructions in this manual before use. Please keep this user
manual nearby for anytime reference.
If the following circumstances will occur, please immediately switch off the power and disconnect
the power supply cord. Do not try to operate the device again. Contact your local dealer to check the
unit:
damages are visible
the device has fallen
the device contains loose parts or any liquid gets into the unit
the device shows malfunctions
smoke or strange smell is coming out of the device
the power supply cord is damaged, such as exposure of the core, disconnection etc.
the device has been stored for a longer period under bad conditions such
as open air or in damp rooms
the device has been exposed to hard transport conditions like badly packing
When repairing devices, the general precautions and actions regarding electrostatic discharge have
to be taken.

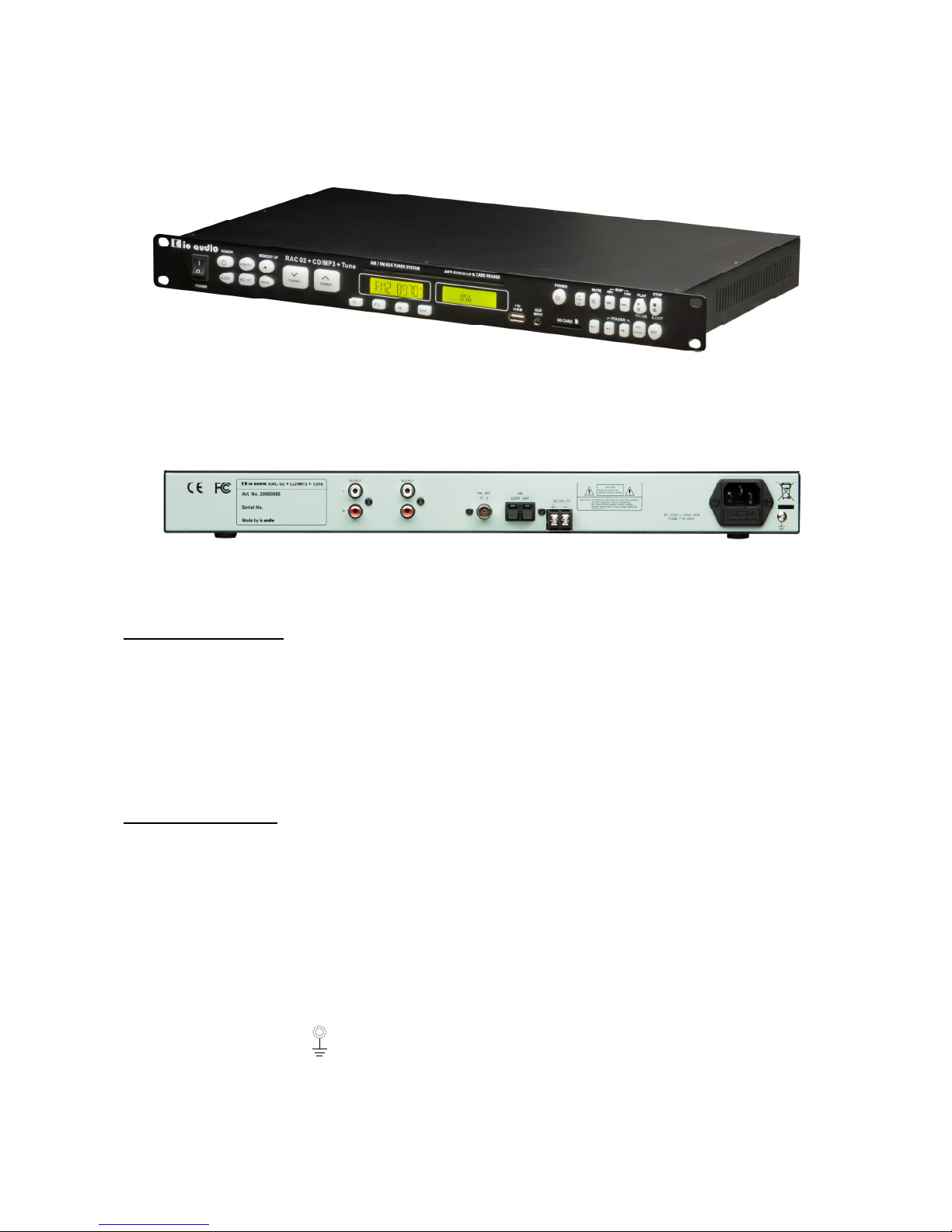

Front:
Rear:
SUPPLEMENTS:
AM Antenna Set x 1 FM Antenna Wire x 1
AV Wire x 2 AC Power Cord x 1
INSTALLATION:
1. Connect AV Cord to OUTPUT Terminal.
2. Connect AC Power Cord in between Socket and AC power resource in AC 220V or
Connect DC Power Cord in DC 24V Terminal.
3. Connect AM FM ANT to rear terminal.
4. Connect to Ground

AM / FM TUNER (RDS)

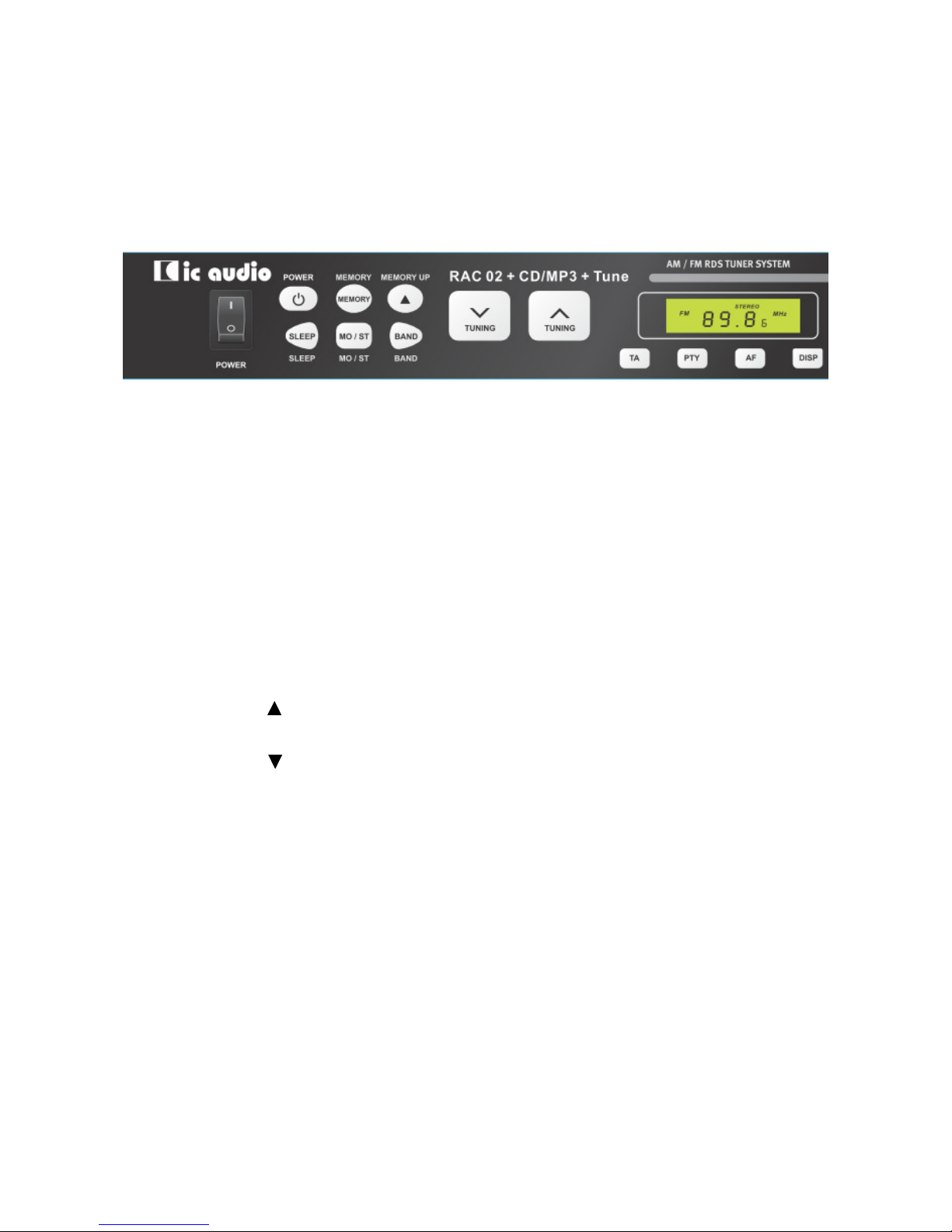

OPERATION
 POWER : Power on and off
 BAND : Switch for AM or FM
 MO/ST : Switch for mono or stereo
 iPod / AUX IN : Connect iPod or other audio source
Radio Playing
 Press " BAND ” to select FM 1,FM 2, or AM frequencies. The stations in the FM 1 or FM
2 are all the same. One more FM switch is for store more 10 sets memory stations when
operate the memory function.
 TUNING : Press to search radio station. Press once by adding frequency. Press
over 2 seconds will automatically stop at next channel.
 TUNING : Press to search radio station. Press once by reducing frequency. Press
over 2 seconds will automatically stop at last channel.
 Press “UP – TUNING – DOWN” to select channel. Press for minimum 2 seconds for
automatic scan searching. After the unit received the channel, it will stop automatically
and starts to play.
RDS Function
 AF : Alternative Frequency
Assuming an alternative frequency is available for the station. If the current signal
is weak, press AF, RDS will search a different frequency with stronger signal for the
same station.
 DISP: Display
The name of the station tuned to (known as the Program Service or PS). For
example, if Classic FM were tuned in, then press DISP, the display will switch from
the frequency to CLASSIC. Otherwise, shows “NO PS”.
 PTY : Program Type

Radio stations can assign different program types to their shows. These can be
picked up by an RDS radio. Press PTY, LCD shows the radio program type, such
as news, sports or drama. If the radio station does not assign the program type for
the program, LCD shows “NO PTY”.
 TA : Traffic Announcement
Press TA, RDS will automatically search for the traffic or travel stations. It will stop
at the travel or traffic station.
Radio Memory Function
− The Radio Memories consists of 30 sets: FM 1 x 10 / FM 2 x 10 / AM x 10
− First select the channel to be stored
− Press “ MEMORY “
− Press “ MEMORY UP“ to select the channel number will be stored. For example, if
you wish to store at CH 3, Keep pressing till LCD display shows CH3.
− Press “ MEMORY “ again to confirm the memory. LCD shows “CH3”
− Repeat above steps to store more channels.
Sleep function
− Press “ SLEEP “ to activate this function
− Maximum set up time is 90 minutes. Each press will increase 10 minutes.
− When the time reach to pre-set set up time, machine will automatically stop play.
− When SLEEP function is activated, press “SLEEP” one time, LCD shows the
remaining minutes that the unit will stop.
− In case need to cancel the sleeping function during play, keeping press “ SLEEP
“ until LCD shows “0”. This step will cancel sleeping function.
RADIO TUNING RANGE
FM 87.5 MHz – 108 MHz / AM 522 KHz – 1611 KHz (Asia / Europe)

Anti Shock CD / USB & SD Card Reader
FEATURES
Offers USB, SD Card and CD playing function
Format: MP3, WMA
Accept the capacity of 128MB to 16G USB or SD Card

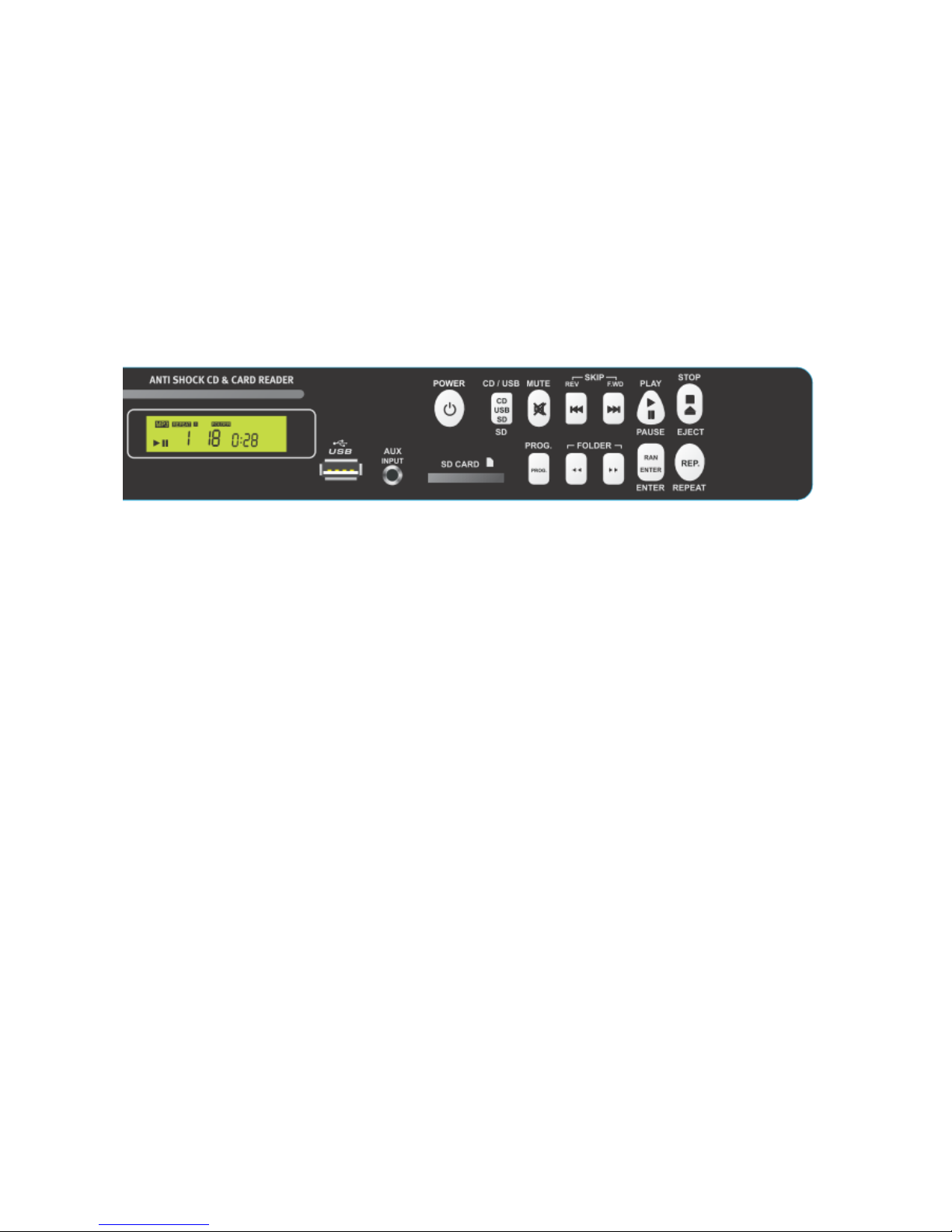

CONTROLS:
POWER ON / OFF
1. Turn on the Master Power
2. Press “ POWER ” to switch on the CD Player. Press “ POWER ” to switch off the power.
 MUTE : Mute function.
 RAN / ENTER : Random and confirmation key.
− RAN: Press to play in a random order. LCD display shows “SHUFFLE”. Press again to
cancel random play.
− ENTER: When operate the program function, the key will act as confirmation.
 Repeat : repeating playing function.
1. To play the ordinary music of CD, USB SD Card.
−Press once, LCD shows REPEAT 1 : Repeat current playing song.
−Press again, LCD shows REPEAT ALL : Repeat all songs.
−Press 3 times, LCD display REPEAT will disappear and cancels the Repeat Playing
function.
2. To play MP3 form of CD, USB, SD Card. Press each REPEAT key a time.
−Press once, LCD shows REPEAT 1 : Repeat current playing song.
−Press 2 times, LCD shows REPEAT FOLDER : Repeat all songs in the folder.
−Press 3 times, LCD shows REPEAT ALL : Repeat all songs.
−Press again, LCD display REPEAT will be eliminated, and to cancel Repeat Playing

function.
PROG : To memorize the self-set tracks.
1. Normal music format of CD, USB, or SD Card :
−Press PROG. LCD display shows “PROGRAM” then use SKIP combinative buttons to
select the song and then press RAN / ENTER key to confirm
−Repeat above step to store more tracks.
−To play the memory track, press PLAY / PAUSE, LCD DISPLAY shows “MEMORY”
and then start to play.
2. MP3 format of CD, USB, or SD Card :
−Press PROG. LCD display shows “PROGRAM” then use FOLDER or to
select the folder and use SKIP combinative buttons to select the song. Then press
RAN / ENTER key to confirm
−Repeat above step to store more tracks.
−To play the memory track, press PLAY / PAUSE, LCD DISPLAY shows “MEMORY”
and then start to play
Press again to cancel the program function.
CD / USB / SD : To switch for USB, SD or CD mode. It will play the mode automatically.
STOP/ EJECT : Press to stop playing and press for ejection of the disc.
1. Press once, it is completely stopping and showing all track numbers on the LCD display.
2. Press twice to eject the disk and shows “EJECT” and glimmer on the LCD display. And then
press again to insert the disk.
PLAY / PAUSE : Press once pause to stop, press again to resume play.
REV : Pressing shortly skips to previous track number. Press continuously for reversing fast.
F.WD : Pressing shortly skips to next track number. Press continuously for fast forward play.
FOLDER : Select forward for next file.
FOLDER : Select backward for last file.
VOLUME : Turning to adjust & control of the desired volume.
USB Connector : Accepts USB.
SD Connector : Accepts SD Card.
PROG

LCD Display :
When at MP3 mode, the display panel shows MP3.
When at CD mode, the display panel shows CD.
When in playing mode, it display , when pausing, the panel shows .
When repeatedly playing the single track, shows REPEAT 1.
When all songs at the folders are playing repeatedly, shows REPEAT ALL.
When shows REPEAT FOLDER, it refers to playing the tracks repeatedly from a specific folder.
SHUFFLE : Random playback.
PROGRAM : Operation to program tracks.
MEMORY : Playback of memory tracks.
: At MP3 mode, it will appear the folder numbers.
: Display the current playing track.
: Display the time for the current playing track.
Note :
When you put the disc into CD player (or take out the disc), it is important to let
the CD player insert the disc and return the disc automatically. It is critical to
push or take out the disc before the disc has been completely returned by the CD
player, Otherwise the unit could be damaged.
ic audio GmbH • Boehringerstraße 14a • D-68307 Mannheim • Germany
Fon: ++49 (0) 621 / 77096 -0 • Fax: ++49 (0) 621 / 77096 -26 • Email: [e-mail]

Bedienungsanleitung
RAC 02 CD & MP3-Player/Tuner (RDS)
Status: September 2016
Bitte lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät anschließen und betreiben.
Halten Sie diese Bedienungsanleitung stets griffbereit, um jederzeit darauf zurück greifen zu
können.
Wenn folgende Umstände zutreffen, ist das Gerät sofort auszuschalten und der Netzstecker
zu ziehen. Es darf nicht versucht werden, das Gerät weiter zu betreiben, bevor es von einer
Fachkraft (am besten vom zuständigen Händler) überprüft wurde:
Es weist sichtbare Beschädigungen auf
Das Gerät hat einen Sturz hinter sich
Im Gerät befinden sich lose Teile oder es ist eine Flüssigkeit eingedrungen
Es arbeitet nicht mehr korrekt
Rauch oder starker Geruch tritt aus
Die Netzzuleitung ist beschädigt wie zum Beispiel frei liegende Drähte oder Leitungsbruch
Es wurde längere Zeit unter ungünstigen Bedingungen gelagert z.B. im Freien oder in
feuchten Räumen
Es war schwierigen Transportbedingungen ausgesetzt z.B. in einer ungeeigneten Verpackung
Bei Reparaturen sind die üblichen Vorkehrungen zum Schutz gegen elektrostatische Entladungen
zu treffen.

Vorderseite:
Rückseite:
Lieferumfang:
AM-Antennen Set x 1 FM-Antennenkabel x 1
AV-Kabel x 2 AC Stromkabel x 1
Inbetriebnahme:
Verbinden Sie das AV Kabel an die Ausgangsklemme.
Schließen Sie das Netzkabel an die Steckdose an, oder nutzen den DC 24V Anschluss für
Batteriebetrieb.
Schließen Sie die AM FM Antenne an der Rückseite an.
Verbinden Sie die Erdung

AM / FM TUNER (RDS)
Betrieb:
 POWER : Drücken Sie “ POWER ” um das Gerät anzuschalten
Drücken Sie erneut “ POWER ” um das Gerät abzuschalten.
 BAND : Drücken Sie " BAND "
um die gewünschte Frequenz zu wählen (AM / FM)
 MO/ST : Auswahl Mono- und Stereo-Modus
 iPod / AUX IN : Eingang für den Anschluss eines iPod oder einer anderen Audio-Quelle
Tuner-Betrieb
 Drücken Sie " BAND ” um FM 1,FM 2, oder AM Frequenzen zu wählen. .
 TUNING : Tuning-Taste für aufsteigende Frequenzwahl. Halten Sie die Taste länger
als 2 Sekunden gedrückt, wird der nächste starke Sender automatisch gesucht.
 TUNING : Tuning-Taste für absteigende Frequenzwahl. Halten Sie die Taste länger
als 2 Sekunden gedrückt, wird der nächste starke Sender automatisch gesucht.
RDS Funktion
AF : Alternative Frequenz
Sollte das aktuelle Signal für den Sender zu schwach sein, Drücken Sie bitte AF.
Es wird nach einem stärken Signal für den gleichen Sender gesucht.
DISP: Anzeige
Anzeige des Sendernamens mit Programm-Service (PS), wie z.B. “Klassik”.
PTY : Programm-Typ
Radio-Sender können Ihren Sendungen Typen zuweisen, wie z.B. Sport,
Unterhaltung usw. Mit der PTY-Taste können diese ausgewählt werden.
Steht kein Programm-Typ zur Verfügung, wird “NO PTY” angezeigt.
TA : Verkehrsdurchsagen
Drücken Sie die TA-Taste für automatischen RDS-Suchlauf für Verkehrsinformationen.

Senderspeicher
− Es stehen Ihnen 20 Speicherplätze zur Verfügung: FM 1 x 10 / FM 2 x 10 / AM x 10
− Wählen Sie den gewünschten Sender
− Drücken Sie die Taste “ MEMORY “
− Drücken Sie die Taste “ MEMORY UP“ um den Speicherplatz zu wählen. Erneutes
Drücken der Taste wechselt den Speicherplatz.
− Drücken Sie die Taste “ MEMORY “ nochmals um den gewählten Speicherplatz zu
bestätigen und den Sender zu speichern.
− Wiederholen Sie den Vorgang wenn Sie weitere Sender speichern möchten.
Sleep Funktion
Drücken Sie “SLEEP” um die Sleep Funktion zu aktivieren. Diese beginnt standardmäßig mit 90
Minuten. Wenn Sie die Taste wiederholt Drücken erhöht sich die Einstellung immer jeweils um
10 Minuten. Wenn die eingestellte Zeit erreicht ist wird automatisch in die SLEEP-Funktion
übergegangen. Wenn die Sleep-Funktion aktiviert ist können Sie sich die verbleibenden
Minuten bis zum Sleep-Zustand auf der LCD-Anzeige anzeigen lassen indem Sie auf Sleep
drücken. Möchten Sie die Sleep-Funktion deaktiveren, drücken Sie erneut die Sleep-Taste bis
zur Einstellung „0“.
RADIO TUNER Frequenzbereich:
FM 87.5 MHz – 108 MHz / AM 522 KHz – 1611 KHz

Anti Shock CD / USB & SD Card Reader
FEATURES
USB, SD Card und CD-Wiedergabe
Unterstütze Formate: MP3, WMA
128MB bis 16GB USB oder SD Card
Bedienung:
POWER ON / OFF
ON / AN : Drücken Sie “Power” um das Gerät anzuschalten
OFF / AUS：Drücken und halten Sie “Power” um das Gerät auszuschalten
 MUTE : Stummschaltung.
− RAN / ENTER : Zufallswiedergabe und Taste für Eingabebestätigungen (innerhalb des
Programmierungsmodus).
 Repeat : Repeat-Funktion
1. Für die Wiedergabe von CD, USB und SD Card.
−Einmaliges Drücken dieser Taste, das LCD zeigt REPEAT 1: Repeat-Funktion für den
aktuellen wiedergegebenen Track.
−Erneutes Drücken der Taste, das LCD zeigt REPEAT ALL : Repeat-Funktion für alle
Tracks.
−Dreimaliges Drücken der Taste, das LCD zeigt nicht mehr REPEAT an und die Funktion
ist deaktiviert.
2. Für die Wiedergabe von MP3 von einer CD, USB, SD Card.
−Einmaliges Drücken dieser Taste, das LCD zeigt REPEAT 1: Repeat-Funktion für den
aktuellen wiedergegebenen Track.

−Erneutes Drücken der Taste, das LCD zeigt REPEAT FOLDER : : Repeat-Funktion für
alle Tracks in einem Ordner.
−Dreimaliges Drücken der Taste, das LCD zeigt REPEAT ALL : Repeat-Funktion für alle
Tracks
- Erneutes Drücken der Taste deaktiviert die Repeat-Funktion.
PROG : Zum Speichern Ihrer gewünschten Wiedergabeliste.
3. Standard-Audio-Format einer CD, USB, oder SD Card :
-
Drücken Sie PROG. Das LCD-Display zeigt "PROGRAM" dann mit der Taste
SKIP, um den Song auszuwählen und drücken Sie dann RAN / ENTER-Taste
zur Bestätigung.
(Um die Programmierung zu unterbrechen Drücken Sie erneut die Taste PROG.)
Wiederholen Sie diese Schritte, um weitere Titel speichern.
Zum Abspielen des Titel-Speichers, drücken Sie PLAY / PAUSE, das LCD
Display zeigt "MEMORY" und beginnt mit der Wiedergabe.
4. MP3-Format einer CD, USB, oder SD Card :
−Die Schritte für MP3-Dateien sind ident. Zu Punkt 3. Mit den Tasten
können Sie zusätzlich zwischen den MP3-Ordnern wechseln.
CD / USB / SD : Taste für die Quellenwahl: CD / USB-Eingang / SC-Card
STOP/ EJECT : Drücken um das Abspielen des Titels zu Stoppen, bei erneuter Bedienung wird die
CD ausgeworfen.
PLAY / PAUSE : Bei einmaliger Bedienung beginnt das Abspielen des Titels, bei
erneutem Druck beginnt die Pause.
REV : Auswahl eines vorherigen Titels. Gedrückt halten der Taste für Aktivierung des
Suchlaufs.
F.WD : Auswahl eines nachfolgenden Titels. Gedrückt halten der Taste für Aktivierung des
Suchlaufs.
FOLDER : Nächster Titel.
FOLDER : Vorheriger Titel.
VOLUME : Drehen Sie den Volume-Regler für die Einstellung der gewünschten Lautstärke
USB Anschluss : Für USB-Zuspieler geeignet.
SD-Eingang : Für die Verwendung von SD-Speicherkarten.

LCD Display :
MP3：Falls im MP3-Modus zeigt das Display “ MP3 “ an
CD：Falls im CD-Modus zeigt das Display “CD” an.
Wenn im Abspiel-Modus zeigt es , wenn Pause zeigt es an
Wenn ein einzelner Titel wiederholt wird zeigt es “ REPEAT 1 “ an
Wenn alle Lieder aller Ordner wiederholt werden zeigt es “ REPEAT ALL“ an
Wenn alle Lieder eines bestimmten Ordners wiederholt werden erscheint “REPEAT FOLDER ”
SHUFFLE : Wenn Zufallsauswahl beim Abspielen der Titel
PROGRAM : Wenn Programm-Titel abgespielt werden.
MEMORY : Wenn gespeichert Titel abgespielt werden
：Im MP3-Modus erscheinen die Ordner-Nummern
：Zeigt den aktuellen Titel an der abgespielt wird
：Zeigt die Abspielzeit des aktuell abgespielten Titels an
HINWEIS:
Bitte wenden Sie beim Ein-/Ausführen der CD in den Player keine Gewalt an. Der
CD-Player greift mittels Kontakt automatisch die CD und zieht diese ein bzw. gibt diese frei.
Erst nach vollständigem Abschluss darf die CD entfernt bzw. eingelegt werden.
Unsachgemäße Handhabung kann zu Beschädigungen des Laufwerks führen! Auch die
Funktion des ganzen Gerätes kann so beeinträchtigt werden.
ic audio GmbH • Boehringerstraße 14a • D-68307 Mannheim • Germany
Fon: ++49 (0) 621 / 77096 -0 • Fax: ++49 (0) 621 / 77096 -26 • Email: [e-mail]
