Quick Reference Guide
Model ID: LOGICCVS

1
EN
QUICK REFERENCE GUIDE
LΩGIC Cove S QRG Rev. 3
About This Guide
The LΩGIC Cove S Quick Reference Guide (QRG) has product information such as connection, mounting, menu options,
and DMX values. Download the User Manual for the LΩGIC Drive 2X from www.iluminarc.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
• The luminaire should be positioned so that prolonged staring into the luminaire at a distance closer than 3.3 ft (1m)
is not expected.
• If the external flexible cable or cord of this luminaire is damaged, it shall be replaced with a special cable or cord
exclusively available from the manufacturer or its service agent.
• The light source contained in this luminaire shall only be replaced by the manufacturer, its service agent, or a
similarly qualified person.
• The luminaire is intended for professional use only.
• DO NOT open this product. It contains no user-serviceable parts.
• DO NOT look at the light source when the product is on.
• CAUTION: When transferring product from extreme temperature environments, (e.g. cold truck to warm humid
ballroom) condensation may form on the internal electronics of the product. To avoid causing a failure, allow
product to fully acclimate to the surrounding environment before connecting it to power.
• CAUTION: This product’s housing may be hot when lights are operating.
• Mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
• DO NOT leave any flammable material within 11.8 in (30 cm) of this product while operating or connected to power.
• USE a safety cable when mounting this product overhead.
• DO NOT operate this product outdoors or in any location where dust, excessive heat, water, or humidity may affect it. (IP20)
• DO NOT operate this product if the housing, lenses, or cables appear damaged.
• ONLY connect this product to IEEE 802.3bt POE power source equipment (PSE).
• ONLY connect this product to a grounded and protected circuit.
• In the event of a serious operating problem, stop using immediately.
• The maximum ambient temperature is 113 °F (45 °C). Do not operate this product at higher temperatures.
• The minimum startup temperature is -4°F (-20°C). Do not start the product at lower temperatures.
• The minimum ambient temperature is -22°F (-30°C). Do not operate the product at lower temperatures.

EN
2
LΩGIC Cove S QRG Rev. 3
QUICK REFERENCE GUIDE
FCC Compliance
This device complies with Part 15 Part B of the FCC Rules. Operations is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
Contact
Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
Product Overview
The LΩGIC Cove S is an LED fixture designed to fit compact cove applications. It is a safe, low-voltage product that
supports full RGBW color mixing. Each LΩGIC Cove S comes with a diffuser and plastic mounting brackets.
DC Power
This product is powered by the LΩGIC Drive 2X with a CAT6 connection of 52 VDC. Download the User Manual for the
LΩGIC Drive 2X from www.iluminarc.com for more details.

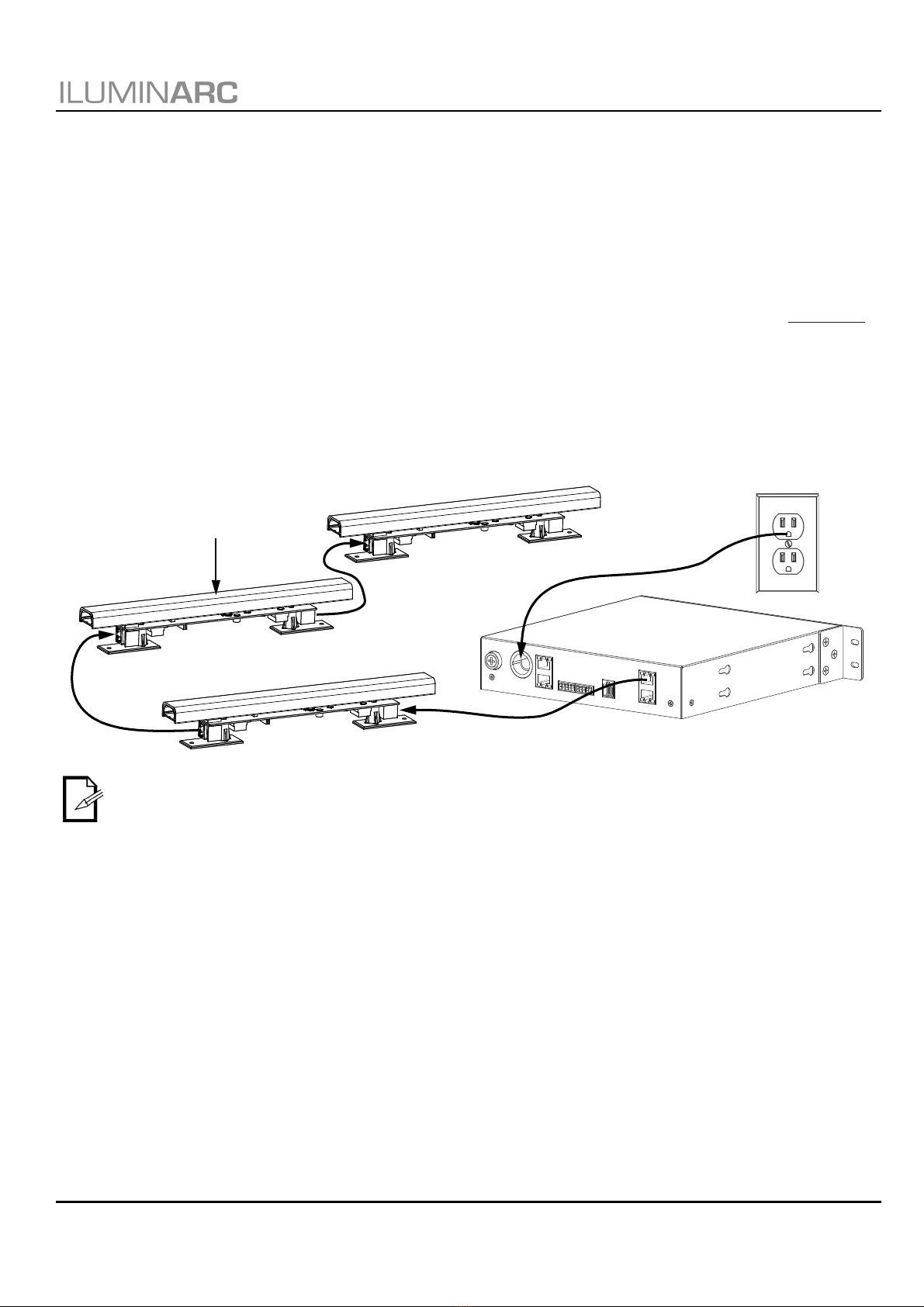

Power Linking
It is possible to link up to 8 LΩGIC Cove S products from one output of the LΩGIC Drive 2X.
Signal Linking
The LΩGIC Cove S will receive a control signal (DMX, RDM, Art-Net™, or sACN) from the LΩGIC Drive 2X via a CAT6
connection.
Connection and Cabling
The LΩGIC Cove S uses standard CAT6 cable (not crossover cabling) and IEEE 802.3bt POE power standard.
Short cables may use a smaller gauge, but any cable longer than 50 ft (15 m) must be 23 AWG and shielded, or the
products may not receive enough power.
Cable requirements: Max/min gauge of 23/28 AWG CAT6 four twisted pair.
• For distances less than 50 ft (15 m): 23–28 AWG (shielded or unshielded)
• For distances from 50–328 ft (15–100 m): 23 AWG (shielded)
•LΩGIC Cove S
• Bracket with screws
• Protective clear cover/diffuser
• Quick Reference Guide
It is not recommended to use the LΩGIC Cove S without the included diffuser.
An example of a short cable with smaller cable diameter that has been proven to work effectively with
the LΩGIC Cove S is the Monoprice Slimrun CAT6 Ethernet patch cables, stranded 550 MHz, UTP, pure
bare copper wire, 28 AWG.
LΩGIC Drive 2X
LΩGIC Cove S
LΩGIC Cove S
LΩGIC Cove S
Diffuser

3
EN
QUICK REFERENCE GUIDE
LΩGIC Cove S QRG Rev. 3

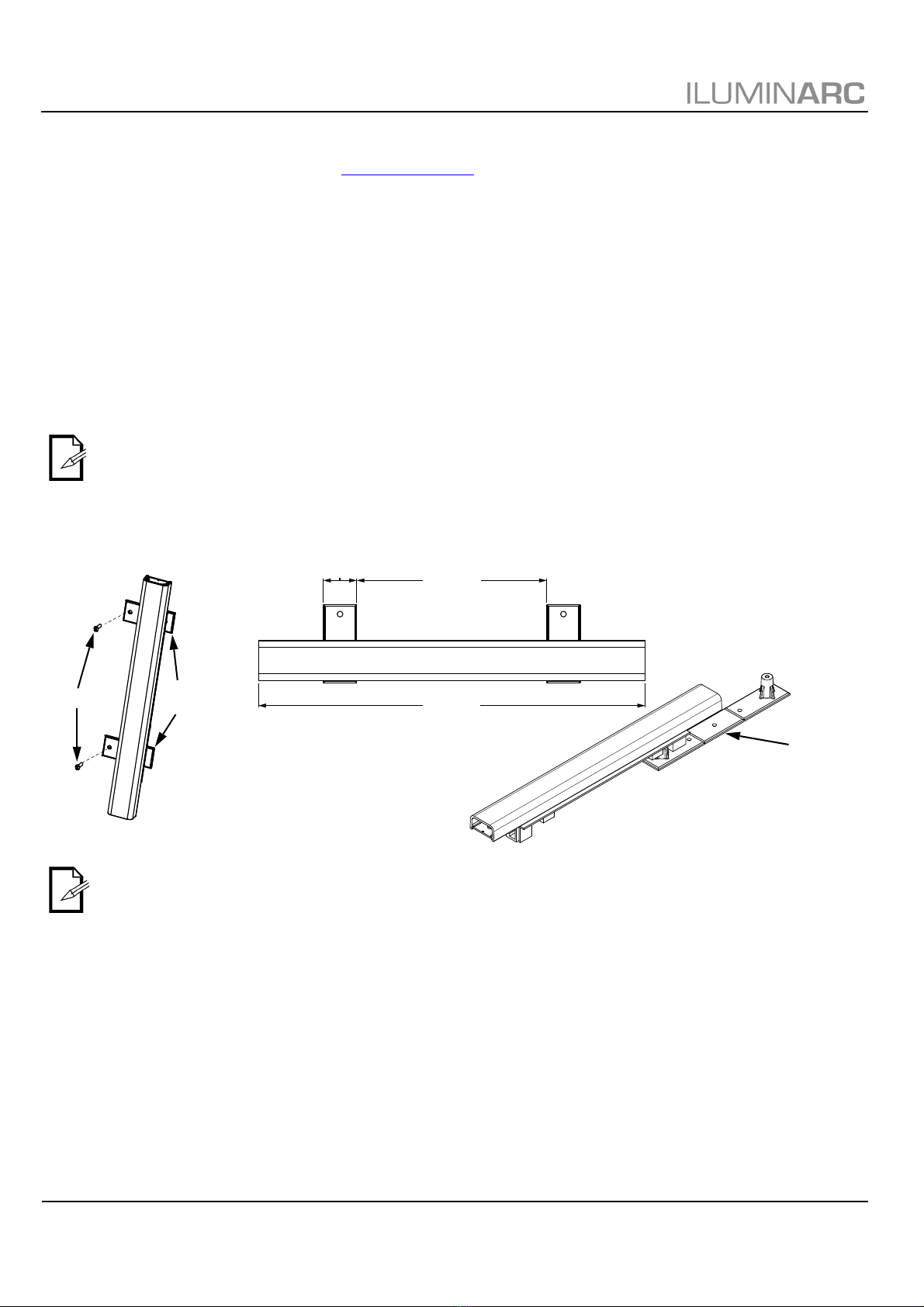

Mounting
Each LΩGIC Cove S comes with fixed mounting brackets that support pre-configured LED alignment between fixtures.
Menu Map
Access the LΩGIC Cove S menu through the LΩGIC Drive 2X Linked Fixtures menu.
Refer to the LΩGIC Cove S and LΩGIC Drive 2X product pages on www.iluminarc.com for the latest menu maps.
• Rotate the plastic brackets horizontally on their axis before securing them with bolts or screws.
• When installing multiple LΩGIC Cove S, ensure that there is enough space between them (see
drawing for fixture dimensions).
Main Level Programming Levels Description
Dmx Address 001–512 Selects DMX address
Personality
RED 1-channel: dimmer (red only)
GREEN 1-channel: dimmer (green only)
BLUE 1-channel: dimmer (blue only)
WHITE 1-channel: dimmer (white only)
TW 2-channel, Tunable White: dimmer, color
temperature
RGB 3-channel: RGB control
RGBW 4-channel: RGBW control
RGBW+D 5-channel: dimmer, RGBW control
FULL 10-channel: dimmer, RGBW control, color temperature, strobe, auto programs and speed,
dimmer speed
Network
Net Switch 2.X.X.X Selects the first value of the IP address
10.X.X.X
Universe 000–255 / 001–256
Selects universe
(Art-Net™) (sACN)
Information
Version V _._ _ Shows current firmware version
IP Address _ _ _._ _ _._ _ _._ _ _ Shows the IP address
Fixture Hours _ hours Shows length of time product has been on
Label _ _ _ _ _ _ _ _ _ _ Shows product label
Device UID _ _ _ _ _ _-_ _ _ _ _ _ _ _ Shows device UID
MAC Address _ _ _ _ _ _ _ _ _ _ _ _ _ _ Shows the MAC address
Temperature _ _._ °C Shows the current temperature in °C
Factory Reset No Resets to factory default settings
Yes
Screws Mounting
brackets
Mounting
bracket
12 in
305 mm
5.5 in
140 mm
1 in
24 mm

EN
4
LΩGIC Cove S QRG Rev. 3
QUICK REFERENCE GUIDE
RDM Chart
Refer to the LΩGIC Cove S product page on www.iluminarc.com for the latest RDM chart.
GET SET Category RDM Parameter IDs (Slot 21-22) Value Required Detail
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1734;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 LOGICCVS
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 LOGICCVS
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off

5
EN
QUICK REFERENCE GUIDE
LΩGIC Cove S QRG Rev. 3
DMX Values
FULL (10 channels)
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2Red 000 255 0–100%
3Green 000 255 0–100%
4Blue 000 255 0–100%
5White 000 255 0–100%
6 Color temperature
000 010 No function
011 020 1800K
021 030 2200K
031 040 2700K
041 050 3000K
051 060 3200K
061 070 4000K
071 080 4500K
081 090 5000K
091 100 5600K
101 110 6000K
111 120 6500K
121 130 7000K
131 140 8000K
141 150
10000K
151 255 No function
7Strobe
000 009 No function
010 099 Strobe, 0–25 Hz
100 109 No function
110 179 Lightning strobe, slow to fast
180 189 No function
190 255 Random strobe, slow to fast
8 Auto programs
000 040 No function
041 050 Automatic program 1
051 060 Automatic program 2
061 070 Automatic program 3
071 080 Automatic program 4
081 090 Automatic program 5
091 100 Automatic program 6
101 110 Automatic program 7
111 120 Automatic program 8
121 130 Automatic program 9
131 140 Automatic program 10
141 255 No function
9 Auto program speed 000 255 Automatic program speed, slow to fast
10 Dimmer speed
000 009 No function
010 129 Dimmer curve on
130 255 Dimmer curve off

EN
6
LΩGIC Cove S QRG Rev. 3
QUICK REFERENCE GUIDE
RGBW+D (5 channels)
RGBW (4 channels)
RGB (3 channels)
TW (Tunable White: 2 channels)
WHITE (1 channel)
BLUE (1 channel)
GREEN (1 channel)
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2Red 000 255 0–100%
3Green 000 255 0–100%
4Blue 000 255 0–100%
5White 000 255 0–100%
Channel Function Value Percent/Setting
1Red 000 255 0–100%
2Green 000 255 0–100%
3Blue 000 255 0–100%
4White 000 255 0–100%
Channel Function Value Percent/Setting
1Red 000 255 0–100%
2Green 000 255 0–100%
3Blue 000 255 0–100%
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2 Color temperature
000 010 No function
011 020 1800K
021 030 2200K
031 040 2700K
041 050 3000K
051 060 3200K
061 070 4000K
071 080 4500K
081 090 5000K
091 100 5600K
101 110 6000K
111 120 6500K
121 130 7000K
131 140 8000K
141 150 10000K
151 255 No function
Channel Function Value Percent/Setting
1 Dimmer 000 255 White only, 0–100%
Channel Function Value Percent/Setting
1 Dimmer 000 255 Blue only, 0–100%
Channel Function Value Percent/Setting
1 Dimmer 000 255 Green only, 0–100%

7
EN
QUICK REFERENCE GUIDE
LΩGIC Cove S QRG Rev. 3
RED (1 channel)
Technical Specifications
Dimensions and Weight
Note: Dimensions in inches are rounded.
Power
Light Source
Photometrics
Cabling
Thermal
Ordering
Channel Function Value Percent/Setting
1 Dimmer 000 255 Red only, 0–100%
Length Width Height Weight
12 in (305 mm) 1.22 in (31 mm) 1.81 in (46 mm) 0.2 lb (0.1 kg)
Power Source Input Voltage Voltage Selection
Power Over Ethernet 52-56 VDC Fixed
Single Fixture Power Total Linking Power per Port/POEI Power Linking
9.3 W via POE 74.4 W via POE 8 products per port/POE injector
Power I/O U.S./Worldwide UK/Europe
Power input connector Ethernet RJ45 Ethernet RJ45
Power output connector Ethernet RJ45 Ethernet RJ45
Cable type (required) CAT6 CAT6
Type Color Quantity Power Current Lifespan
LED RGBW 9 2.5 W 870 mA 50,000 hours
Filter Beam Angle Field Angle Cutoff Angle Illuminance @ 5 m
Open optics 121.2° x 122.1° 165.1° x 165.9° 181.7° 6 lux
Very Wide
(pre-installed) 142.6° x 138.7° 243.1° x 170.5° 291.8° 3 lux
Total Max Cable Length
(Fixture to Fixture) Cable Diameter Range Less than 50 ft (15 m) Cable Diameter Range 50-328 ft (15-100 m)
328 ft (100 m) 23-28 AWG (shielded or unshielded) 23 AWG (shielded)
Ambient Temperature Range Cooling
-4 °F to 113 °F (-20 °C to 45 °C) Convection
Product Name Item Name Item Code UPC Number
LΩGIC Cove S LOGICCVS 1541734 781462220822

ES
8
LΩGIC Cove S GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Acerca de Esta Guía
La Guía de Referencia Rápida (GRR) del LΩGIC Cove S contiene información sobre el producto, como montaje,
opciones de menú y valores DMX. Descargue el Manual de Usuario de www.iluminarc.com para información más
detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO
SITIO WEB.
Para clientes en los Estados Unidos y México: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa
de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para
ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de
compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente
es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia,
Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de Seguridad
• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor
de 3,3’ (1 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible
exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz
contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la
alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un
camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies
adyacentes.
• NO deje ningún material inflamable a menos de 11.8'' (30 cm) de este producto mientras esté funcionando o
conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor
excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto a un equipo con fuente de alimentación (PSE) PoE IEEE 802.3bt.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
•
La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas
más bajas.
•
La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

9
ES
GUÍA DE REFERENCIA RÁPIDA
LΩGIC Cove S GRR Rev. 3
Cumplimiento de la FCC
Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de
estas dos condiciones:
1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar
un funcionamiento no deseado.
Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad
puede anular la potestad del usuario para hacer funcionar el equipo.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.
Qué va Incluido
Descripción del producto
El LΩGIC Cove S es un dispositivo LED diseñado para caber en aplicaciones compactas de bovedilla. Es un producto
seguro de bajo voltaje que admite mezclador de color completo RGB con blanco. Cada LΩGIC Cove S viene con un
difusor y con soportes de montaje de plástico.
Alimentación CC
Este producto recibe la alimentación del LΩGIC Drive 2X a través de una conexión CAT6 de 52 V CC. Descargue el
manual de usuario del LΩGIC Drive 2X de www.iluminarc.com para una información más detallada.
Alimentación en cadena
Es posible enlazar hasta 8 productos LΩGIC Cove S desde una salida del LΩGIC Drive 2X.
Enlace de señal
El LΩGIC Cove S recibirá una señal de control (DMX, RDM, Art-Net™ o sACN) del LΩGIC Drive 2X a través de una
conexión CAT6.
Conexión y Cableado
El LΩGIC Cove S utiliza cable CAT6 estándar (no cable cruzado) y alimentación IEEE 802.3bt POE estándar.
Los cables cortos pueden utilizar un calibre más pequeño, pero cualquier cable más largo de 15 m (50 ft.) debe ser 23
AWG y apantallado; si no, es posible que los productos no reciban alimentación suficiente.
Requitos del cable: calibre máx./min. de cuatro pares trenzados 23/28 AWG CAT6.
• Para distancias menores de 15 m (50 ft.): 23–28 AWG (apantallado o no apantallado)
• Para distancias de 15–100 m (50–328 ft): 23 AWG (apantallado)
•LΩGIC Cove S
• Cubierta/difusor de protección transparente
• Soporte con tornillos
• Guía de Referencia Rápida
No se recomienda utilizar LΩGIC Cove S sin el difusor incluido.
Un ejemplo de cable corto con un diámetro de cables más pequeño que se ha comprobado que
funciona eficazmente con el LΩGIC Cove S es el de los cables de conexión de Ethernet CAT6
Monoprice Slimrun, trenzados 550 MHz, UTP, hilo de cobre sin aislamiento, 28 AWG.
LΩGIC Drive 2X
LΩGIC Cove S
LΩGIC Cove S
LΩGIC Cove S
Difusor

ES
10
LΩGIC Cove S GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Montaje
Cada LΩGIC Cove S viene con soportes de montaje fijos que admiten alineamiento LED preconfigurado entre
dispositivos.
Mapa de Menú
Acceda al menú del LΩGIC Cove S a través del menú Linked Fixtures del LΩGIC Drive 2X.
Consulte la páginas del productos LΩGIC Cove S y LΩGIC Drive 2Xen www.iluminarc.com para ver el último mapa de menú.
• Gire los soportes de plástico horizontalmente sobre su eje antes de fijarlos con los pernos o tornillos.
• Cuando instale varios LΩGIC Cove S, asegúrese de que haya espacio suficiente entre ellos
(consulte el dibujo para conocer las dimensiones del dispositivo).
Nivel Principal Niveles de Programación Descripción
Dmx Address 001–512 Selecciona la dirección DMX
Personality
RED 1 canal: atenuador (solo roja)
GREEN 1 canal: atenuador (solo verde)
BLUE 1 canal: atenuador (solo azul)
WHITE 1 canal: atenuador (solo blanco)
TW 2 canales, blanco ajustable: atenuador,
temperatura de color
RGB 3 canales: control RGB
RGBW 4 canales: control RGBW
RGBW+D 5 canales: atenuador, control RGBW
FULL 10 canales: atenuador, control RGBW, temperatura de color, estroboscopio, programas
automáticos y velocidad, velocidad de atenuador
Network
Net Switch 2.X.X.X Selecciona el primer valor de la dirección IP
10.X.X.X
Universe 000–255 / 001–256 Selecciona el universo
(Art-Net™) (sACN)
Local Info
Version V _._ _ Muestra instalada la versión de firmware
IP Address _ _ _._ _ _._ _ _._ _ _ Muestra la dirección IP
Fixture Hours _ hours Muestra el nombre total de las horas del producto
Label _ _ _ _ _ _ _ _ _ _ Muestra la etiqueta del producto
Device UID _ _ _ _ _ _-_ _ _ _ _ _ _ _ Muestra la UID del producto
MAC Address _ _ _ _ _ _ _ _ _ _ _ _ _ _ Muestra la dirección MAC
Temperature _ _._ °C Muestra la temperatura actual en °C
Factory Reset No Restablece a la configuración predeterminada de
fábrica
Yes
Tornillos Soportes
de montaje
Soporte de
montaje
12”
305 mm
5,5”
140 mm
1”
24 mm

11
ES
GUÍA DE REFERENCIA RÁPIDA
LΩGIC Cove S GRR Rev. 3
Gráfico RDM
Consulte la página del producto LΩGIC Cove S en www.iluminarc.com para ver el gráfico RDM más reciente.
GET SET Categoría ID de parámetros RDM (Ranura 21-22) Valor Requerido Detalle
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1734;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 LOGICCVS
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 LOGICCVS
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off

ES
12
LΩGIC Cove S GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
Valores DMX
FULL (10 canales)
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2Rojo 000 255 0–100%
3Verde 000 255 0–100%
4Azul 000 255 0–100%
5Blanco 000 255 0–100%
6 Temperatura del color
000 010 Sin función
011 020 1800K
021 030 2200K
031 040 2700K
041 050 3000K
051 060 3200K
061 070 4000K
071 080 4500K
081 090 5000K
091 100 5600K
101 110 6000K
111 120 6500K
121 130 7000K
131 140 8000K
141 150 10000K
151 255 Sin función
7 Estroboscopio
000 009 Sin función
010 099 Estroboscopio, lento a rápido
100 109 Sin función
110 179 Efecto relámpago, lento a rápido
180 189 Sin función
190 255 Estroboscopio aleatorio, lento a rápido
8 Programas automáticos
000 040 Sin función
041 050 Programa automático 1
051 060 Programa automático 2
061 070 Programa automático 3
071 080 Programa automático 4
081 090 Programa automático 5
091 100 Programa automático 6
101 110 Programa automático 7
111 120 Programa automático 8
121 130 Programa automático 9
131 140 Programa automático 10
141 255 Sin función
9Velocidad del programa
automático 000 255 Velocidad del programa automático, lento a rápido
10 Velocidad del
atenuador
000 009 Sin función
010 129 Curva atenuadora activada
130 255 Curva atenuadora desactivada

13
ES
GUÍA DE REFERENCIA RÁPIDA
LΩGIC Cove S GRR Rev. 3
RGBW+D (5 Canales)
RGBW (4 Canales)
RGB (3 Canales)
TW (2 Canales)
WHITE (1 Canal)
BLUE(1 Canal)
GREEN (1 Canal)
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2Rojo 000 255 0–100%
3Verde 000 255 0–100%
4 Azul 000 255 0–100%
5Blanco 000 255 0–100%
Canal Función Valor Porcentaje/Configuración
1Rojo 000 255 0–100%
2Verde 000 255 0–100%
3 Azul 000 255 0–100%
4Blanco 000 255 0–100%
Canal Función Valor Porcentaje/Configuración
1Rojo 000 255 0–100%
2Verde 000 255 0–100%
3 Azul 000 255 0–100%
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2 Temperatura del color
000 010 Sin función
011 020 1800K
021 030 2200K
031 040 2700K
041 050 3000K
051 060 3200K
061 070 4000K
071 080 4500K
081 090 5000K
091 100 5600K
101 110 6000K
111 120 6500K
121 130 7000K
131 140 8000K
141 150 10000K
151 255 Sin función
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 Sólo blanco., 0–100%
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 Sólo azul, 0–100%
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 Sólo verde, 0–100%

ES
14
LΩGIC Cove S GRR Rev. 3
GUÍA DE REFERENCIA RÁPIDA
RED (1 Canal)
Especificaciones Técnicas
Dimensiones y Peso
Nota: las dimensiones en pulgadas están redondeadas.
Alimentación
Fuente de luz
Photometrics
Cableado
Térmico
Pedidos
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 Sólo rojo, 0–100%
Longitud Anchura Altura Peso
305 mm (12”) 31 mm (1,22”) 46 mm (1,81”) 0,1 kg (0,2 lb)
Fuente de Alimentación Tensión de entrada Selección de Tensión
Alimentación a través de Ethernet 52-56 VCC Fije
Alimentación de un solo dispositivo Potencia de enlace total por puerto Alimentación en cadena
9,3 W a través de POE 74,4 W a través de POE 8 productos por puerto/inyector POE
E/S alimentación US/Mundial UK/Europa
Conector de entrada de alimentación Ethernet RJ45 Ethernet RJ45
Conector de salida de alimentación Ethernet RJ45 Ethernet RJ45
Tipo de cable (requerido) CAT6 CAT6
Tipo Color Cantidad Potencia Corriente Vida útil
LED RGBW 9 2,5 W 870 mA 50.000 horas
Filtro Ángulo de haz Ángulo de campo Ángulo de corte Iluminancia a 5 m
Ópticos abiertos 121,2° x 122,1° 165,1° x 165,9° 181,7° 6 lux
Muy amplio
(pre instalado) 142,6° x 138,7° 243,1° x 170,5° 291,8° 3 lux
Longitud del cable máxima total
(Aparato a aparato) Rango de diámetro del cable Menos de 50’ (15 m) Rango de diámetro del cable 50-328’ (15-100 m)
100 m (328’) 23-28 AWG
(apantallado o no apantallado) 23 AWG (apantallado)
Rango de temperatura ambiente Refrigeración
-20 °C a 45 °C (-4 °F a 113 °F) Convección
Descripción del Producto Nombre del Producto Código de Artículo Número UPC
LΩGIC Cove S LOGICCVS 1541734 781462220822

15
FR
MANUEL DE RÉFÉRENCE
LΩGIC Cove S MdR Rev. 3
À Propos de ce Manuel
Le Manuel de Référence du LΩGIC Cove S (MdR) reprend des informations sur cet appareil notamment en matière de
connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.iluminarc.com pour
de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.www.iluminarc.com/warranty-registration-architectural-lighting.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous
réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et
n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la
forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE
AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique.
Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable
qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France,
en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre
revendeur local.
Consignes de Sécurité
• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance
inférieure à 3,3 pi (1 m).
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou
cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire
de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.
• Ne regardez PAS la source lumineuse lorsque l’appareil fonctionne.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple
d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants
électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 po (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 po (50 cm) de l’appareil lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau
ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Cet appareil doit UNIQUEMENT être branché sur une source d’alimentation (PSE) IEEE 802.3bt POE.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à
des températures plus élevées.
• La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus
basses.
• La température ambiante minimale est de -30°C (-22°F). Ne pas utiliser l'appareil à des températures plus basses.

FR
16
LΩGIC Cove S MdR Rev. 3
MANUEL DE RÉFÉRENCE
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux
conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement
indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait
annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à
la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
Vue d’ensemble de l’appareil
Le LΩGIC Cove S est un luminaire à LED conçu pour les applications compactes en corniche. Il s'agit d'un produit basse
tension sûr qui prend en charge un mélange total des couleurs RGBW. Chaque LΩGIC Cove S est livré avec un diffuseur
et un support de montage en plastique.
•LΩGIC Cove S
• Support avec vis
• Couvercle transparent de protection/diffuseur
• Manuel de Référence
L'utilisation d'un LΩGIC Cove S sans diffuseur n'est pas recommandée.
LΩGIC Drive 2X
LΩGIC Cove S
LΩGIC Cove S
LΩGIC Cove S
Diffuseur

17
FR
MANUEL DE RÉFÉRENCE
LΩGIC Cove S MdR Rev. 3
Courant continu
Cet appareil est alimenté par le LΩGIC Drive 2X via une connexion CAT6 de 52 VDC. Pour plus de détails, téléchargez le
manuel d’utilisation du LΩGIC Drive 2X sur www.iluminarc.com.
Chaînage électrique
Il est possible connecter jusqu’à 8 appareils LΩGIC Cove S à partir d’une seule sortie du LΩGIC Drive 2X.
Chaînage du signal
Le LΩGIC Cove S est conçu pour recevoir un signal de commande (DMX, RDM, Art-Net™ ou sACN) depuis le LΩGIC
Drive 2X via une connexion CAT6.
Connexion et câblage
Le LΩGIC Cove S utilise un câble CAT6 standard (câble non croisé) et la norme d’alimentation IEEE 802.3bt POE.
Il est possible d'utiliser des câbles de diamètre plus petit pour les distances courtes, mais tout câble de plus de 15 m
(50 ft) doit être blindé et d'un diamètre de 23 AWG sans quoi les appareils risquent de ne pas être suffisamment
alimentés.
Exigences relatives au câble : Quatre paires torsadées de diamètre max/min de 23/28 AWG.
• Pour les distances inférieures à 15 m (50 ft) : 23-28 AWG (blindé ou non blindé)
• Pour des distances de 15 à 100 m (50 à 328 ft) : 23 AWG (blindé)
Installation
Chaque LΩGIC Cove S est livré avec un support de montage fixe qui prend en charge l'alignement préconfiguré des LED
entre les projecteurs.
Le câble de raccordement Ethernet CAT6 Monoprice Slimrun, toronné 550 MHz, UTP, fil de cuivre nu
pur, diamètre 28 AWG est un bon exemple de câble court avec un diamètre de câble plus petit qui s'est
avéré fonctionner efficacement avec le LΩGIC Cove S.
• Faites pivoter les supports en plastique horizontalement sur leur axe avant de les fixer avec des
boulons ou des vis.
• Lorsque vous installez plusieurs LΩGIC Cove S, assurez-vous qu'il y a suffisamment d'espace
entre chacun (voir le dessin pour les dimensions des appareils).
Vis Supports
de montage
Supports
de montag
12 po
305 mm
5,5 po
140 mm
1 po
24 mm

FR
18
LΩGIC Cove S MdR Rev. 3
MANUEL DE RÉFÉRENCE
Plan du Menu
Accédez au menu du LΩGIC Cove S par le biais du menu LΩGIC Drive 2X Linked Fixtures.
Reportez-vous à la pages du produits LΩGIC Cove S et LΩGIC Drive 2X sur www.iluminarc.com pour la dernière plan du menu.
Menu Principal Niveaux de Programmation Description
Dmx Address 001–512 Définir l'adresse DMX
Personality
RED 1 canal : gradateur (rouge seulement)
GREEN 1 canal : gradateur (vert seulement)
BLUE 1 canal : gradateur (bleu seulement)
WHITE 1 canal : gradateur (blanc seulement)
TW 2 canaux, Blanc réglable : gradateur, température de
couleur
RGB 3 canaux : contrôle RGB
RGBW 4 canaux : contrôle RGBW
RGBW+D 5 canaux : gradateur, contrôle RGBW
FULL 10 canaux : gradateur, contrôle RGBW, température de couleur, stroboscope, programmes automatiques
et vitesse, vitesse du gradateur
Network
Net Switch 2.X.X.X Sélectionne la première valeur de l’adresse IP
10.X.X.X
Universe 000–255 / 001–256 Sélectionne l'univers
(Art-Net™) (sACN)
Local Info
Version V _._ _ Affiche la version actuelle du micrologiciel
IP Address _ _ _._ _ _._ _ _._ _ _ Affiche l'adresse IP
Fixture Hours _ hours Affiche le temps pendant lequel l'appareil est resté
allumé
Label _ _ _ _ _ _ _ _ _ _ Affiche l'étiquette du produit
Device UID _ _ _ _ _ _-_ _ _ _ _ _ _ _ Affiche l'UID de l'appareil
MAC Address _ _ _ _ _ _ _ _ _ _ _ _ _ _ Affiche l'adresse MAC actuelle
Temperature _ _._ °C Affiche la température actuelle en °C
Factory Reset No Réinitialise les paramètres d’usine par défaut
Yes

19
FR
MANUEL DE RÉFÉRENCE
LΩGIC Cove S MdR Rev. 3
Graphique RDM
Reportez-vous à la page produit LΩGIC Cove S sur www.iluminarc.com pour obtenir le dernier graphique RDM à jour.
GET SET Catégorie ID de paramètre RDM
(emplacement 21-22) Valeur
Obligatoire Détail
Network
Management
DISC_UNIQUE_BRANCH 0x0001 
DISC_MUTE 0x0002 
DISC_UN_MUTE 0x0003 

RDM
Information
QUEUED_MESSAGE 0x0020
SUPPORTED_PARAMETERS 0x0050 
IDENTIFY_DEVICE, DEVICE_INFO,
SOFTWARE_VERSION_LABEL,
SUPPORTED_PARAMETERS,
DMX_START_ADDRESS,
DEVICE_MODEL_DESCRIPTION,
MANUFACTURER_LABEL,
DEVICE_LABEL, DMX_PERSONALITY,
PERSONALITY_DESCRIPTION,
SENSOR_DEFINITION, SENSOR_VALUE
PARAMETER_DESCRIPTION 0x0051 

Product
Information
DEVICE_INFO 0x0060 
1, RDM Protocol Version: V1.0;
2, Device_Mode_ID: 0x1734;
3, Product Category Defines:
PRODUCT_CATEGORY_FIXTURE_FIXED;
4, Software Version ID;
5, DMX512 Footprint;
6, DMX512 Personality;
7, DMX512 Start Address;
8, Sensor Count;
PRODUCT_DETAIL_ID_LIST 0x0070
DEVICE_MODEL_DESCRIPTION 0x0080 LOGICCVS
MANUFACTURER_LABEL 0x0081 ILUMINARC
 DEVICE_LABEL 0x0082 LOGICCVS
SOFTWARE_VERSION_LABEL 0x00C0 V_._
 FACTORY_DEFAULTS FACTORY_DEFAULTS : yes

DMX Setup
DMX_PERSONALITY 0x00E0 9pcs persons

DMX_PERSONALITY_DESCRIPTION 0x00E1 RED/1CH, GREEN/1CH, BLUE/1CH, WHITE/1CH, TW/2CH, RGB/3CH, RGBW/
4CH, RGBW+D/5CH, FULL/10CH
 DMX_START_ADDRESS 0x00F0 1-503
Sensors SENSOR_DEFINITION 0x0200 0.) Product Temperature _ _ °C
SENSOR_VALUE 0x0201 —20° —100°
 Control IDENTIFY_DEVICE 0x1000 Identify State: Off
