Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
Sommario Pagine
1. Descrizione - Uso............................................... 1
2. Gamma .............................................................. 1
3. Dati dimensionali................................................ 1
4. Messa in opera - Collegamento......................... 1
5. Caratteristiche generali...................................... 6
6. Architetture di sistema ....................................... 9
6.1 Sistema “Stand-alone” ......................................... 9
6.1.1 con indirizzamento locale ................................9
6.1.2 con indirizzamento esteso 10
6.2 Sistema in Supervisione.....................................11
6.2.1 con indirizzamento locale ..............................11
6.2.2 con indirizzamento esteso .............................13
7. Conformità e certificazioni ...............................15
1. DESCRIZIONE - USO
. Modulo dedicato all’uso nel sistema Nemo SX.
. Permette il controllo di carichi elettrici e l’azionamento di:
- comandi a motore per dispositivi modulari (Interruttori Interruttori
magnetotermici, magnetotermico-differenziali, differenziali puri,…) o
di potenza (interruttori scatolati,…)
- relè passo-passo, teleruttori o contattori
. Equipaggiato con micro-interruttori (sul lato) che permettono di
configurare:
- lo stato dei contatti (contatti NA o NC)
- il tipo di attivazione (comando mantenuto o impulsivo)
Simbolo:
2. GAMMA
. Art. SXM0C1: Modulo di Comando Universale, con 2 relè
configurabili da 250 V~ - 6 A
Larghezza:
. 1 modulo. Larghezza 17,8 mm.
3. DATI DIMENSIONALI
4. MESSA IN OPERA - COLLEGAMENTO
Fissaggio:
. Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Posizione di funzionamento:
. Verticale, Orizzontale, Sottosopra, Sul lato
4. MESSA IN OPERA - COLLEGAMENTO
Fissaggio:
. Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Posizione di funzionamento:
. Verticale, Orizzontale, Sottosopra, Sul lato
Alimentazione:
. 12 Vd.c., tramite lo specifico modulo di alimentazione art. SXAA230
. Due modalità:
tramite gli specifici cavi di connessione (artt. SXAC250/500/1000)
da connettere nella parte bassa attraverso le porte dedicate.
tramite le specifiche guide comunicanti (artt. SXAR18/24/36) e
connettori dedicati nella parte posteriore del modulo.
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

2 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Morsetti a vite:
. Profondità dei morsetti: 8 mm.
. Lunghezze della spelatura del cavo: 8 mm
Testa della vite:
. Mista, ad intaglio e Pozidriv n°1 (UNI7596 tipo Z1).
Coppia di serraggio raccomandata:
. 1 Nm.
Utensili necessari:
. Per i morsetti: cacciavite Pozidriv n°1 o a lama 4 mm
. Per il fissaggio sulla guida DIN: cacciavite a lama 5.5 mm (6 mm
max)
. Per la configurazione dei micro-interruttori: cacciavite a lama 2 mm
Sezione collegabile:
Cavi in rame
Senza bussola
Con bussola
Cavo rigido
1 x 0,5 a 1,5 mm²
2 x 1,5 mm²
-
Cavo flessibile
1 x 0,5 a 1,5 mm²
2 x 1,5 mm²
1 x 0,5 a 1,5 mm²
2 x 1,5 mm²
Schemi di collegamento:
. Pulsante R1: controlla il relè tra i terminali 1 e 2
. Pulsante R2: controlla il relè tra i terminali 3 e 4
. Entrambi i relè sono configurabili. Vedere il § "Configurazione del
modulo”
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Configurazione del modulo:
. Sul lato sinistro, il modulo Nemo SX è dotato di 4 micro-interruttori
che permettono di configurare:
- lo stato dei contatti dei relè (contatti NO o NC)
- il tipo di funzionamento (impulsivo o mantenuto)
I micro-interruttori possono essere azionati con un cacciavite
. Configurazione di fabbrica (micro-interruttori in posizione 0000)
A seconda della funzione che si desidera assegnare al modulo, i
micro-interruttori devono essere manipolati come mostrato qui di
seguito.
Se i micro-interruttori vengono lasciati in posizione 0000, il modulo
mostrerà informazioni di tipo "generiche" sullo stato delle due uscite
(uscita "attiva" o "non attiva")
. Tabella delle possibili configurazioni:
Uscite “generiche”
[ulteriori configurazioni nella pagina seguente]
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

3 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Configurazione del modulo (continua) :
Modulo Nemo SX associato a Comandi a Motore
Modulo Nemo SX associato a Teleruttori o Contattori
Nota:
Contatto NO
Comando impulsivo
Contatto NC
Comando impulsivo
Contatto NO
Comando mantenuto
Contatto NC
Comando mantenuto
- - - - - -
Contatti interbloccati
Comando a Motore
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Collegamento con un dispositivo associato:
. Associazione con Comando a Motore, con comandi ON/OFF
separati.
. I micro-interruttori laterali del modulo Nemo SX devono essere
configurati come segue
. Schema di cablaggio:
. Associazione con Comando a Motore, con comando ON/OFF
ciclico.
. I micro-interruttori laterali del modulo Nemo SX devono essere
configurati come segue
. Schema di cablaggio:
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

4 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Collegamento con un dispositivo associato (continua) :
. Associazione con Relè passo-passo o Teleruttori
. I micro-interruttori laterali del modulo Nemo SX devono essere
configurati come segue
. Schema di cablaggio:
. Associazione con Relè monostabili o Contattori
. I micro-interruttori laterali del modulo Nemo SX devono essere
configurati come segue
. Schema di cablaggio:
Nota: qualunque sia la configurazione data al modulo di comando
multifunzione Nemo SX, è sempre possibile effettuare il comando in
locale attraverso i due pulsanti frontali del modulo.
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Interconnessione tra moduli Nemo SX:
. Tramite gli specifici cavi precablati di connessione
(Artt. SXAC250/500/1000)
Permettono la trasmissione dei dati tra i diversi moduli Nemo SX.
Questo tipo di connessione è consigliato quando ci sono pochi
moduli Nemo SX, installati in un quadro elettrico.
Note installative: con questa configurazione, la copertura in plastica
delle porte di comunicazione sul retro del modulo di Nemo SX deve
essere mantenuta in posizione.
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

5 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Interconnessione tra moduli Nemo SX (continua) :
. Tramite le specifiche guide comunicanti (Artt. SXAR18/24/36).
Permettono la trasmissione dei dati tra i diversi moduli Nemo SX.
Questo tipo di connessione è consigliato quando molti moduli Nemo
SX sono installati sulle stessa guida DIN.
Note installative: con questa configurazione, la copertura in plastica
delle porte di comunicazione sul retro del modulo di Nemo SX deve
essere rimossa.
4. MESSA IN OPERA - COLLEGAMENTO (continua)
Interconnessione tra moduli Nemo SX (continua) :
. Tramite un mix. di cavi di comunicazione e di guide comunicanti in
modo da creare un collegamento tra più guide DIN di uno stesso
quadro elettrico
Due situazioni:
-Moduli interconnessi tramite guide comunicanti.
Il cavo di comunicazione permette la connessione tra due diverse
rotaie DIN
-Moduli interconnessi tramite cavi di comunicazione sulla prima
rotaia DIN e con una guida comunicante sulla rotaia DIN in
basso.
I cavi di comunicazione permettono la connessione dei diversi
moduli Nemo SX e delle due rotaie DIN.
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

6 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
5. CARATTERISTICHE GENERALI
Marcatura parte frontale:
. Marcatura per tampografia indelebile (linea rossa) e tramite laser.
Marcatura laterale:
. Marcatura tramite laser.
lato sinistro: Norme e Informazioni di programmazione
lato destro: informazioni di installazione e tracciabilità
5. CARATTERISTICHE GENERALI (continua)
Pulsanti frontali:
. Dotati di LED con due colori possibili:
-Verde fisso il relè corrispondete è inattivo (relè non energizzato)
-Rosso fisso il relè corrispondete è energizzato
-lampeggiante (rosso o verde) il modulo di comando
multifunzione Nemo SX ha ricevuto un comando che non è ancora
stato eseguito. Questo accade se è stato programmato un ritardo
nella attivazione del comando (il tempo di ritardo è programmabile
solo con l'indirizzamento esteso. vedi § 6). Il LED rimane
lampeggiante fino a quando il comando viene eseguito; poi si
stabilizza rosso o verde a seconda dello stato del relè.
Tasto multifunzione:
. Fornisce informazioni sullo stato di funzionamento del modulo
Possibili stati:
Colore
Stato
Significato
Rosso
Lampeggio lento
Errore (es. errore di
indirizzamento)
Lampeggio veloce
Nessuna funzione
Fisso
(pressione del tasto
multifunzione per più
di 20 sec.)
Reset totale
[eventuali aggiornamenti del
firmware sono conservati]
verde
Lampeggio lento
Processo di sistema in corso.
Attendere che il LED diventi
fisso
Lampeggio veloce
(pressione del tasto
multifunzione per 10
sec. )
Dispositivo Nemo SX in
“Stand-by” (nessuna azione a
distanza e comunicazione
possibile)
Fisso
Funzionamento del sistema
senza errori
arancio
Lampeggio lento
Nessuna funzione
P&L info (refer to next paragraph)
Lampeggio veloce
Aggiornamento del firmware
del dispositivo in corso
Fisso
Nessuna funzione
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017
Schema elettrico
Caratteristiche elettriche relè
Relè n°1 legato al pulsante superiore
Relè n°2 legato al pulsante inferiore
Norme
Indicazione della
presenza del rotary per
l’indirizzamento
Estratto della tabella di
configurazione dei
micro-interruttori
Indirizzo IME
Schema di
collegamento
Informazioni tracciabilità
Connessione
tramite guida
comunicante
Connessione
tramite cavi di
comunicazione
Informazioni di collegamento

7 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
5. CARATTERISTICHE GENERALI (continua)
Tensione nominale dei relè:
. Ue = 250 V ~
Corrente nominale dei relè:
. In = 6 A, cosφ = 1
Frequenza nominale :
. 50/60 Hz con le tolleranze standard.
Tensione di isolamento:
. Ui = 400 V
Tensione di tenuta a impulso:
. Porte Nemo SX / Morsetti dei relè:
onda 1,2 / 50 μs 0,5 J: 6kV
tensione alternata 50 Hz / 1 min.: 3 kV
. Morsetti dei relè 1 / Morsetti dei relè 2:
onda 1,2 / 50 μs 0,5 J: 4V
tensione alternata 50 Hz / 1 min.: 1,9 kV
Grado di inquinamento:
. 2 secondo la norma IEC/EN 60898-1.
Categoria di sovratensione:
. III
Rigidità dielettrica:
. 2500 V
Resistenza meccanica:
. Min. 10 x 106commutazioni.
Categoria di impiego:
. AC15: Comando di carichi elettromagnetici, secondo la norma IEC
60947-5-1
Materiale dell’involucro:
. Policarbonato autoestinguente.
. Resistenza al calore ed al fuoco secondo la norma IEC/EN 60695-
2-12, test del filo incandescente a 960°C.
. Classificazione UL 94 / IECEN 60695-11-10: V1
Temperature ambiente di funzionamento:
. Min. = - 25 °C Max. = + 70 °C.
Temperature ambiente di immagazzinamento:
. Min. = - 40 °C Max. = + 70 °C.
Classe di protezione:
. Indice di protezione dei morsetti contro i contatti diretti:
IP2X (IEC/EN 60529).
. Indice di protezione dei morsetti contro i corpi solidi e liquidi
(dispositivo cablato): IP 20 (IEC/EN 60529).
. Indice di protezione dell’involucro contro i corpi solidi e liquidi:
IP 40 (IEC/EN 60529).
. Classe II, parte frontale con pannello di chiusura.
5. CARATTERISTICHE GENERALI (continua)
Peso medio per apparecchio:
. 0,065 kg.
Volume imballato:
. 0,21 dm3.
Autoconsumo:
. Valori a 12 Vd.c.
Configurazione
W
mA
Stand-by
0,265
22
2 Contatti aperti
0,265
22
1 Contatto aperto e
1 Contatto chiuso
0,375
31
2 Contatti chiusi
0,458
38
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

8 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
5. CARATTERISTICHE GENERALI (continua)
Funzione distacco carichi:
. Permette di effettuare automaticamente il distacco dei carichi quando il valore di Potenza assorbita da un circuito supera un valore soglia
impostato.
. La funzione è implementabile utilizzando i seguenti moduli Nemo SX:
- Modulo di Comando Universale (art. SXM0C1) con i microinterruttori in posizione 0000 (vedi § “Configurazione del modulo”)
- Moduli di Misura (art. SXMM63, SXMT63 o SXMMT5)
Per impostare i diversi parametri, è necessario utilizzare il software di configurazione Nemo SX (disponibile online gratuitamente)
. Procedura:
1. Assegnare lo stesso indirizzo ai moduli Nemo SX (Comandi Universale e Misura) che si vuole associare.
2. Collegare il computer alla interfaccia Modbus/Nemo SX oppure al mini configuratore modulare (a seconda dell’architettura di sistema
scelta; vedi § “Architetture di sistema”)
3. Nelle pagine del software di configurazione Nemo SX impostare i parametri:
. Nella pagina di configurazione del modulo di Misura:
- Soglia: valore di Potenza attiva totale (kW) sopra il quale la procedura si avvia. (valore predefinito 100 kW)
- Isteresi: valore espresso in % della soglia sotto il quale l'allarme rientra ed i carichi scollegati vengono ripristinati. (valore predefinito 5%)
- Ritardo (s) - (valore predefinito 1s, valore min. 0 s, valore max. 32767s) :
durante l’attivazione di un allarme: è il tempo di attesa tra il superamento del punto di soglia e la dichiarazione dell'allarme sul bus Nemo SX
durante la disattivazione di un allarme: è il tempo di attesa tra la discesa sotto il punto di isteresi e la disattivazione dell’allarme sul
bus Nemo SX
. Nella pagina di configurazione del modulo di Comando Universale:
- Stato a riposo: stato a riposo del relè; normalmente aperto (NO) o normalmente chiuso (NC).
- Attivazione: impulsivo o mantenuto
- Tempo di attivazione (s): parametro usato per attivazione di tipo impulsiva; rappresenta il tempo in cui il relè rimane in posizione di lavoro
(valore predefinito 1s, valore min. 0 s, valore max. 32767s).
- Ritardo di attivazione (s): tempo di attesa tra la dichiarazione dell’allarme sul bus Nemo SX e l’azione eseguita dal modulo di comando
multifunzione (valore predefinito 0s, valore max. 32767s).
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

9 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA
Nemo SX è un sistema polivalente che, a seconda delle esigenze del cliente, può essere configurato e/o utilizzato in modalità "Stand-alone" o
"in Supervisione". Sulla base di questa scelta i metodi di configurazione e indirizzamento sono differenti.
Sono possibili quattro tipi di architettura:
6.1 Sistema Stand-alone
6.1.1 con indirizzamento locale (tramite il rotary)
6.1.2 con indirizzamento esteso (tramite computer e software di configurazione Nemo SX)
6.2 Sistema in Supervisione
6.2.1 con indirizzamento locale (tramite il rotary)
6.2.2 con indirizzamento esteso (tramite computer e software di configurazione Nemo SX)
6.1 Sistema Stand-alone
. Stand-alone = sistema autonomo che non necessita di un software BMS (Building Management System). Tutto può essere gestito in locale.
6.1.1 Sistema Stand-alone con indirizzamento locale (tramite il rotary)
Vantaggi dell’indirizzamento locale:
-Nessun software di è necessario per configurare l’installazione
-Non è necessario usare un computer per effettuare le varie impostazioni (configurazione, indirizzamento, test, …) e per utilizzare il
sistema (visualizzazione dei dati, allarmi, storico, ...). Tutto può essere fatto localmente tramite il Mini Configuratore Modulare ( art.
SXV01). [Fare riferimento alla scheda tecnica dedicata a questo modulo per i dettagli].
-Nessuna interfaccia di comunicazione è necessaria.
-L'installazione può essere eseguita senza l'intervento di un Integratore di Sistema
Procedura di programmazione:
. Per i moduli Nemo SX che richiedono una programmazione specifica, questa deve essere fatta obbligatoriamente tramite i micro-interruttori
presenti su ciascun modulo (vedi § “Configurazione del Modulo” nella scheda tecnica di ciascun dispositivo).
Procedura di indirizzamento:
. Per tutti i moduli Nemo SX: obbligatoriamente attraverso il rotary presente nella parte superiore di ogni modulo Nemo SX
. Il rotary è marcato tramite laseratura da 0 a 9 per definire localmente l'indirizzo Modbus dei moduli
Conseguenze della modalità di indirizzamento locale:
. A ciascun dispositivo del sistema deve essere assegnato un indirizzo.
. Indirizzi disponibili: da 1 a 9
. Indirizzo 0 non permesso
. È possibile assegnare a diversi dispositivi lo stesso indirizzo con lo scopo di raggruppare funzioni diverse, dal momento che sono legate allo
stesso circuito elettrico. Ad esempio è possibile assegnare lo stesso indirizzo a un modulo di stato multifunzione (art. SXMC02), ad un modulo
di comando multifunzione (art. SXM0C1), ad un modulo di misura, e così via. In questo modo sul Mini Configuratore Modulare Nemo SX
(display locale) le funzioni raggruppate verranno visualizzate come un unico “dispositivo”, con tutte le funzioni raggruppate. [Fare riferimento allo
schema seguente]
Note per il Mini Configuratore Modulare (display locale):
. È possibile assegnare a questo dispositivo lo stesso indirizzo di un altro modulo Nemo SX attraverso il menu di programmazione del
dispositivo stesso
. Il Mini Configuratore può essere posizionato ovunque lungo il bus Nemo SX
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

10 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA (continua)
6.1 Sistema Stand-alone (continua)
6.1.2 Sistema Stand-alone con indirizzamento esteso (tramite computer e software di configurazione Nemo SX)
Vantaggi dell’indirizzamento esteso:
-Tutta la configurazione dei moduli (indirizzi e funzioni) può essere fatta tramite il software di configurazione Nemo SX
-Il software di configurazione è disponibile gratuitamente
-Rilevamento automatico dei moduli Nemo SX installati nel sistema (caratteristiche, funzioni, configurazioni, …)
-Possibilità di impostazioni aggiuntive: impostazione di una soglia di consumo per la gestione/distacco di carichi
-Disponibilità di un maggior numero di indirizzi : fino a 30 indirizzi in un sistema
Procedura di programmazione:
. Per i moduli Nemo SX che richiedono una programmazione specifica, questa deve essere fatta obbligatoriamente tramite i micro-interruttori
presenti su ciascun modulo (vedi § “Configurazione del Modulo” nella scheda tecnica di ciascun dispositivo).
Procedura di indirizzamento:
. Non è necessario assegnare fisicamente i moduli Nemo SX. Il rotary deve essere lasciato nella posizione di fabbrica “0”.
. Tutta la procedura di indirizzamento/configurazione dei moduli può essere fatta tramite il software di configurazione Nemo SX (disponibile
gratuitamente)
. Con l'indirizzamento esteso, il software esegue il rilevamento automatico dei moduli installati nel sistema; la supervisione è possibile solo dopo
che l'utente ha assegnato indirizzi e caratteristiche a ciascun modulo rilevato.
Nota: è obbligatorio collegare il computer al mini configuratore modulare con un cavo micro USB “tipo B” - USB. [Per maggiori dettagli, fare
riferimento alla scheda tecnica dedicata a questo modulo].
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

11 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA (continua)
6.1 Sistema Stand-alone (continua)
6.1.2 Sistema Stand-alone con indirizzamento esteso (tramite computer e software di configurazione Nemo SX) (continua) :
Conseguenze per l'architettura del sistema:
-per 1 mini configuratore modulare (cat. no SXV01)
ofino a 30 moduli Nemo SX (es. 30 dispositivi raggruppati per funzione con indirizzi da 1 a 30)
. È possibile assegnare a diversi dispositivi lo stesso indirizzo con lo scopo di raggruppare funzioni diverse, dal momento che sono legate allo
stesso circuito elettrico. Ad esempio è possibile assegnare lo stesso indirizzo a un modulo di stato multifunzione (art. SXMC02), ad un modulo
di comando multifunzione (art. SXM0C1), ad un modulo di misura, e così via. In questo modo sul Mini Configuratore Modulare Nemo SX
(display locale) le funzioni raggruppate verranno visualizzate come un unico “dispositivo”, con tutte le funzioni raggruppate. [Fare riferimento agli
schemi seguenti]
Note per il Mini Configuratore Modulare (display locale):
. È possibile assegnare a questo dispositivo lo stesso indirizzo di un altro modulo Nemo SX attraverso il menu di programmazione del
dispositivo stesso
. Il Mini Configuratore può essere posizionato ovunque lungo il bus Nemo SX
6.2 Sistema in Supervisione
. Sistema in Supervisione = Sistema utilizzato a distanza tramite un computer con un software BMS (Building Management System).
6.2.1 Sistema in Supervisione con indirizzamento locale (tramite il rotary)
Vantaggi dell’indirizzamento locale:
-Nessun software di è necessario per configurare l’installazione
-L'installazione può essere eseguita senza l'intervento di un Integratore di Sistema
Procedura di programmazione:
. Per i moduli Nemo SX che richiedono una programmazione specifica, questa deve essere fatta obbligatoriamente tramite i micro-interruttori
presenti su ciascun modulo (vedi § “Configurazione del Modulo” nella scheda tecnica di ciascun dispositivo).
Procedura di indirizzamento:
. Per tutti i moduli Nemo SX: obbligatoriamente attraverso il rotary presente nella parte superiore di ogni modulo Nemo SX
. Il rotary è marcato tramite laseratura da 0 a 9 per definire localmente l'indirizzo Modbus dei moduli
In questa configurazione l’indirizzo Modbus di un modulo Nemo SX o gruppo di moduli (più funzioni sotto lo stesso indirizzo), è ottenuto
considerando l’indirizzo della interfaccia Modbus/Nemo SX come la decina e l’indirizzo di un dispositivo o di un gruppo di funzioni come l’unità
(es. Interfaccia con indirizzo 1 = 10, indirizzo di un modulo 5 Indirizzo Modbus 15)
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

12 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA (continua)
6.2 Sistema in Supervisione (continua)
6.2.1 Sistema in Supervisione con indirizzamento locale (tramite il rotary) (continua)
Conseguenze della modalità di indirizzamento locale:
. A ciascun dispositivo del sistema deve essere assegnato un indirizzo.
. Indirizzi disponibili: da 1 a 9
. Indirizzo 0 non permesso
. È possibile assegnare a diversi dispositivi lo stesso indirizzo con lo scopo di raggruppare funzioni diverse, dal momento che sono legate allo
stesso circuito elettrico. Ad esempio è possibile assegnare lo stesso indirizzo a un modulo di stato multifunzione (art. SXMC02), ad un modulo
di comando multifunzione (art. SXM0C1), ad un modulo di misura, e così via. In questo modo sul Mini Configuratore Modulare Nemo SX
(display locale) le funzioni raggruppate verranno visualizzate come un unico “dispositivo”, con tutte le funzioni raggruppate. [Fare riferimento allo
schema seguente]
Nota: In questa configurazione l’indirizzo Modbus di un modulo Nemo SX o gruppo di moduli (più funzioni sotto lo stesso indirizzo), è ottenuto
considerando l’indirizzo della interfaccia Modbus/Nemo SX come la decina e l’indirizzo di un dispositivo o di un gruppo di funzioni come l’unità
(es. Interfaccia con indirizzo 1 = 10, indirizzo di un modulo 5 Indirizzo Modbus 15)
Conseguenze per l'architettura del sistema:

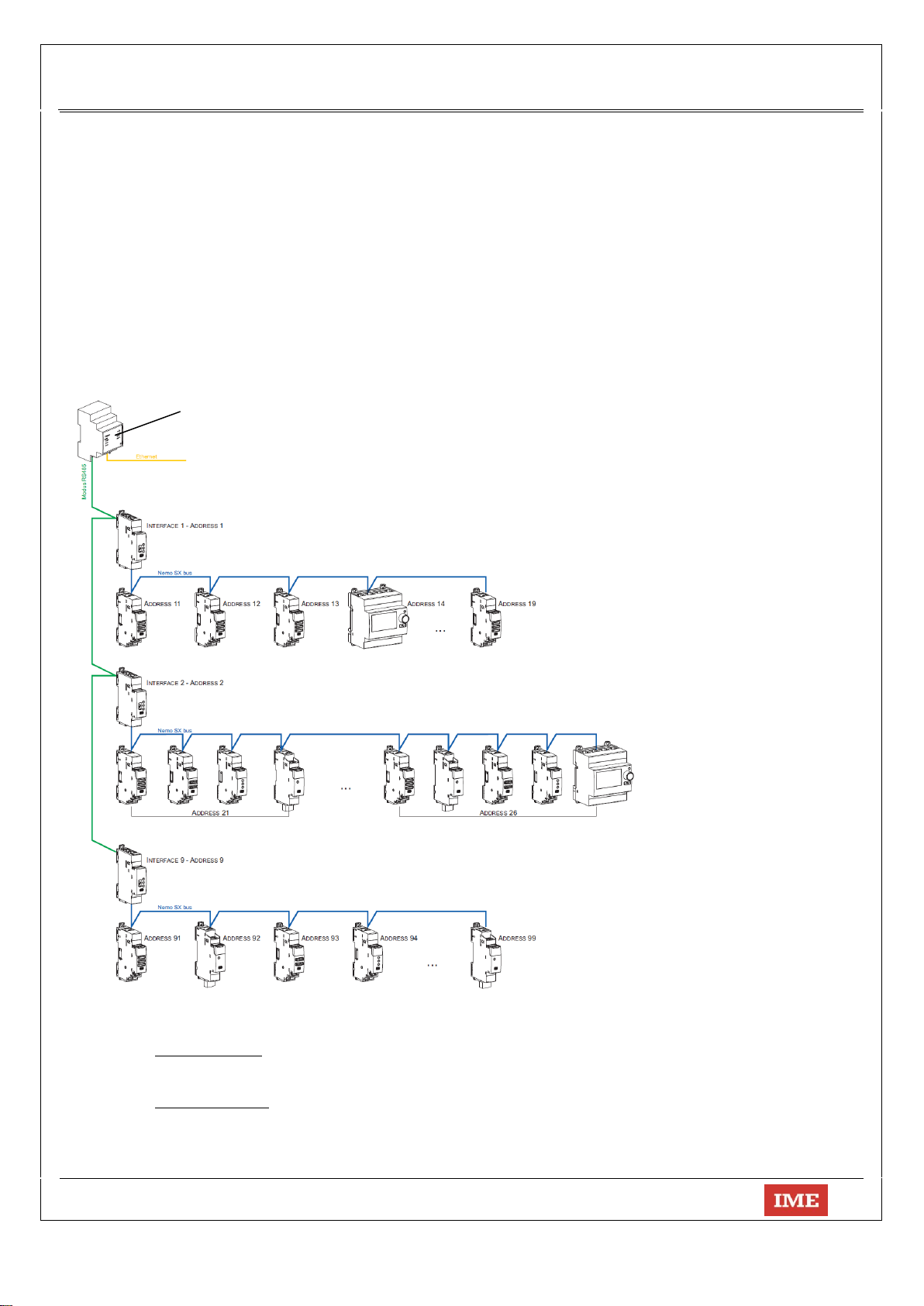

-per 1 Gateway IP/Modbus (art. SXIIP):
ofino a 81 Indirizzi Modbus
olimite di max. 9 interfacce Modbus/Nemo SX o max. 1000 m di cavo Modbus (cavo Belden 9842, Belden 3106A o equivalente).
-per 1 interfaccia Modbus/Nemo SX (art. SXI485):
ofino a 30 moduli Nemo SX (es. 30 dispositivi raggruppati per funzione con indirizzi da 1 a 9)
Nota: con l’indirizzamento locale, l’interfaccia Modbus/Nemo SX, rileva automaticamente i moduli Nemo SX installati nel sistema
(caratteristiche, funzioni, configurazioni, …)
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017
art. SXIIP

13 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA (continua)
6.2 Sistema in Supervisione (continua)
6.2.2 Sistema in Supervisione con indirizzamento esteso (tramite computer e software di configurazione Nemo SX)
Vantaggi dell’indirizzamento esteso:
-Tutta la configurazione dei moduli (indirizzi e funzioni) può essere fatta tramite il software di configurazione Nemo SX
-Il software di configurazione è disponibile gratuitamente
-Rilevamento automatico dei moduli Nemo SX installati nel sistema (caratteristiche, funzioni, configurazioni, …)
-Possibilità di impostazioni aggiuntive: impostazione di una soglia di consumo per la gestione/distacco di carichi
-Disponibilità di un maggior numero di indirizzi : fino a 32 interfacce Modbus/Nemo SX
-Disponibilità di un maggior numero di indirizzi : fino a 247 indirizzi Modbus in un sistema
Procedura di programmazione:
. Per i moduli Nemo SX che richiedono una programmazione specifica, questa deve essere fatta obbligatoriamente tramite i micro-interruttori
presenti su ciascun modulo (vedi § “Configurazione del Modulo” nella scheda tecnica di ciascun dispositivo).
Nota: attraverso il software di configurazione è possibile assegnare tutte le funzioni e le caratteristiche a ciascun modulo Nemo SX
Procedura di indirizzamento:
. Non è necessario assegnare fisicamente i moduli Nemo SX. Il rotary deve essere lasciato nella posizione di fabbrica “0”.
. Tutta la procedura di indirizzamento/configurazione dei moduli può essere fatta tramite il software di configurazione Nemo SX (disponibile
gratuitamente)
. Con l'indirizzamento esteso, il software esegue il rilevamento automatico dei moduli installati nel sistema; la supervisione è possibile solo dopo
che l'utente ha assegnato indirizzi e caratteristiche a ciascun modulo rilevato.
Nota: è obbligatorio collegare il computer a ciascuna interfaccia Modbus/Nemo SX con un cavo micro USB “tipo B” - USB. [Per maggiori dettagli,
fare riferimento alla scheda tecnica dedicata a questo modulo].
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

14 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
6. ARCHITETTURE DI SISTEMA (continua)
6.2 Sistema in Supervisione (continua)
6.2.2 Sistema in Supervisione con indirizzamento esteso (tramite computer e software di configurazione Nemo SX) (continua)
Conseguenze per l'architettura del sistema:
-per 1 Gateway IP/Modbus (art. SXIIP):
ofino a 247 Indirizzi Modbus
oA causa del Modbus: limite di max. 32 interfacce Modbus/Nemo SX o max. 1000 m di cavo Modbus (cavo Belden 9842, Belden
3106A o equivalente).
-per 1 interfaccia Modbus/Nemo SX (art. SXI485):
ofino a 30 moduli Nemo SX (es. 30 dispositivi raggruppati per funzione con indirizzi da 1 a 30)
. È possibile assegnare a diversi dispositivi lo stesso indirizzo con lo scopo di raggruppare funzioni diverse, dal momento che sono legate allo
stesso circuito elettrico. Ad esempio è possibile assegnare lo stesso indirizzo a un modulo di stato multifunzione (art. SXMC02), ad un modulo
di comando multifunzione (art. SXM0C1), ad un modulo di misura, e così via. In questo modo sul Mini Configuratore Modulare Nemo SX
(display locale) le funzioni raggruppate verranno visualizzate come un unico “dispositivo”, con tutte le funzioni raggruppate. [Fare riferimento allo
schema qui sopra]
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017
Art. SXIIP

15 / 15
Nemo SX - Modulo di comando
multifunzione
Codice: SXM0C1
7. CONFORMITÁ E CERTIFICAZIONI
Conformità alle norme:
. Conformità alle disposizioni della Direttiva Europea sulla
compatibilità elettromagnetica (EMC) n° 2014/30/EU
. Conformità alla Direttiva bassa tensione n° 2014/35/EU.
. Compatibilità elettromagnetica:
IEC/EN 61131-2
IEC/EN 60947-5-1
Rispetto dell'ambiente - Conformità alle direttive UE:
.Conformità alla direttiva 2011/65/UE denominata "RoHS II", che
prevede la messa al bando di sostanze pericolose come piombo,
mercurio, cadmio, cromo esavalente, ritardanti di fiamma bromurati
bifenili polibromurati (PBB) ed eteri di difenile polibromurati (PBDE)
. Conformità al regolamento REACH: alla data della pubblicazione
del presente documento nessuna sostanza presente nell’elenco
delle sostanze vietate è presente in questi prodotti.
Materie plastiche:
. Materie plastiche senza Alogeni.
. Marcatura delle parti secondo le norme ISO 11469 e ISO 1043.
Imballi:
. Progettazione e produzione degli imballi ai sensi del Decreto 98-
638 del 07.20.98 e della direttiva 94/62/CE
Informativa di Prodotto: IDP000170IT_02
Modificata il: 14/02/2018
Prima stesura: 05/10/2017

1 / 15
Via Travaglia 7, 20094 Corsico (MI) - Italia
Tel. [phone] - Fax [phone]
Nemo SX - Multifunction control
module
Cat. N°: SXM0C1
Contents Pages
1. Description - Use ............................................. 1
2. Range............................................................... 1
3. Overall dimensions .......................................... 1
4. Preparation - Connection................................. 1
5. General characteristics .................................... 6
6. System architectures ....................................... 9
6.1 Stand Alone........................................................ 9
6.1.1 with local addressing .....................................9
6.1.2 with remote addressing ...............................10
6.2 Supervised .......................................................11
6.2.1 with local addressing ...................................11
6.2.2 with remote addressing ...............................13
7. Compliance and approvals ............................ 15
1. DESCRIPTION - USE
. Module dedicated to Nemo SX System.
. Enables to remotely command different electrical loads and motor
driven control modules of modular devices (MCBs, RCCBs,
RCBOs...) or power devices (e.g. MCCBs...).
. Equipped with DIP switches (on the side) allowing product
configuration of:
- contacts type (NO or NC contacts)
- working method (maintained or momentary contact)
Symbol:
2. RANGE
. Cat. n° SXM0C1: Universal Control Module, with 2 configurable
relays 250 V~ -6 A contacts
Width:
. 1 module. 17,8 mm width.
3. OVERALL DIMENSIONS
4. PREPARATION -CONNECTION
Fixing:
. On symmetric rail EN/IEC 60715 or DIN 35 rail
Operating positions:
. Vertical, Horizontal, Upside down, On the side
Power Supply:
. Mandatory in 12 V d.c. via the specific Power supply module Cat
n°SXAA230
. Two ways:
via specific communication patch cords (cat. nos
SXAC250/500/1000) to connect at the downstream through
dedicated ports
via specific communication rails (cat. nos SXAR18/24/36) to
connect at the rear through dedicated connectors.
Technical data sheet: IDP000170EN_02
Updated: 14/02/2018
Created: 31/08/2017

2 / 15
Nemo SX - Multifunction control
module
Cat. N°: SXM0C1
4. PREPARATION –CONNECTION (continued)
Terminals:
. Terminal depth: 8 mm.
. Stripping length: 8 mm
Screw head:
. Mixed, slotted and Pozidriv n°1 (UNI7596 type Z1).
Recommended tightening torque:
. 1 Nm.
Recommended tools:
. For the terminals: Pozidriv n°1 or flat screwdriver 4 mm.
. For fixing: flat screwdriver 5.5 mm (6 mm maximum).
. For configuration DIP switches: flat screwdriver 2 mm
Conductor type:
Copper cable
Without ferrule
With ferrule
Rigid
Cable
1 x 0,5 mm² to 1,5 mm²
2 x 1,5 mm²
-
Flexible
Cable
1 x 0,5 mm² to1,5 mm²
2 x 1,5 mm²
1 x 0,5 mm² to 1,5 mm²
2 x 1,5 mm²
Wiring diagrams:
. Pushbutton R1: controls the relay between terminals 1 and 2
. Pushbutton R2: controls the relay between terminals 3 and 4
. Both relays are configurable. Refer to § “Module Configuration”
4. PREPARATION –CONNECTION (continued)
Module configuration:
. On the left side the Nemo SX module is equipped with 4 DIP
switches allowing configuration of:
- Contacts type (NO or NC contacts)
- Working method (maintained or momentary contact)
Dipswitches may be manipulated by a screwdriver
. Default configuration (switch in 0000 position)
According to the function you want to assign to the module, lateral
DIP switch must mandatory be manually auctioned as shown below
If the DIP switch remain in 0000 position, module configuration will
display “generic” information (output “active” or “non-active”) linked
to the 2 outputs state
. Table of possible configurations:
Generic outputs
[more configuration on next page]
Technical data sheet: IDP000170EN_02
Updated: 14/02/2018
Created: 31/08/2017

3 / 15
Nemo SX - Multifunction control
module
Cat. N°: SXM0C1
4. PREPARATION –CONNECTION (continued)
Module configuration (continued) :
Nemo SX device associated with Motor driven control modules
Nemo SX device associated with Latching relays or Contactors
Note:
NO contact
Impulsive command
NC contact
Impulsive command
NO contact
Maintained command
NC contact
Maintained command
- - - - - -
Contacts interlocked
Motor Driven control
module
4. PREPARATION –CONNECTION (continued)
Connection with an associated device:
. Association with Motor Driven Control module with ON/OFF
separated commands
. Lateral DIP-switches of the Nemo SX module must mandatory be
configured as shown
. Wiring diagram:
. Association with Motor Driven Control module with ON/OFF cyclic
command
. Lateral DIP-switches of the Nemo SX module must mandatory be
configured as shown
. Wiring diagram:
Technical data sheet: IDP000170EN_02
Updated: 14/02/2018
Created: 31/08/2017

4 / 15
Nemo SX - Multifunction control
module
Cat. N°: SXM0C1
4. PREPARATION –CONNECTION (continued)
Connection with an associated device (continued) :
. Association with Latching relay
. Lateral DIP-switches of the Nemo SX module must mandatory be
configured as shown
. Wiring diagram:
. Association with Contactors
. Lateral DIP-switches of the Nemo SX module must mandatory be
configured as shown
. Wiring diagram:
Note: whatever the configuration given to the Nemo SX
Multifunction command module, local command of the module is still
possible pushing on the 2 button on the front face of the module;
4. PREPARATION –CONNECTION (continued)
Data connection (Nemo SX modules inter-connection):
.Via specific communication patch cords (cat. nos SXAC250/
500/1000)
Allow data transmission between the different Nemo SX modules.
This type of connection is recommended when there are few Nemo
SX modules, distributed all over the enclosure.
Implementing: with this configuration, the plastic protection cover of
the backside communication ports on the Nemo SX module must be
keep on.
Technical data sheet: IDP000170EN_02
Updated: 14/02/2018
Created: 31/08/2017

5 / 15
Nemo SX - Multifunction control
module
Cat. N°: SXM0C1
4. PREPARATION –CONNECTION (continued)
Data connection (Nemo SX modules inter-connection)
(continued) :
. Via specific communication rails (cat. nos SXAR18/24/36).
. Allow data transmission between the different Nemo SX modules.
This type of connection is recommended when there are several
Nemo SX modules on the same DIN row.
Implementing: with this configuration, the plastic protection cover of
the backside communication ports on the Nemo SX module must be
removed.
4. PREPARATION –CONNECTION (continued)
Data connection (Nemo SX modules inter-connection)
(continued) :
. Via a mix between specific communication patch cords and
communication rails in order to create a link between several rows
Two situations:
-Individually connected with communication rails.
The communication patch cord allows to connect two rows.
-Individually connected with communication patch cords &
communication rail.
The communication patch cords allow to connect Nemo SX
module on a row and to connect two rows.
Technical data sheet: IDP000170EN_02
Updated: 14/02/2018
Created: 31/08/2017
