InBe IB/05.40301 User manual

REV 02
22.12.2021
IB/05.40301
Montage instructies
Installation instructions
Notice de montage
Montageanweisungen
InBe - bathtub
Freestanding, with stop/go drain, round
overflow, acrylic, gloss white / chrome

- Alvorens de montage te beginnen moet de
volledigheid van de levering gecontroleerd
worden. Tevens moet ook op transport-
schade gecontroleerd worden, te late scha-
demeldingen (> 1 dag na levering) worden
niet aanvaard.
- Clou b.v. behoudt zich het recht voor
technische en optische wijzigingen aan te
brengen t.o.v. afgebeelde producten.
- Door wijzigingen in de productie kan het
zijn dat gegeven afmetingen niet meer
correct zijn. Alle vermelde afmetingen in
deze handleiding dienen te worden geveri-
fieerd alvorens de actie uit te voeren.
- Clou b.v. kan niet verantwoordelijk worden
gesteld voor de gevolgen van onaangepast
gebruik, onaangepast transport of bescha-
digingen veroorzaakt door tussenopslag.
- De van toepassing zijnde garantievoor-
waarden gelden steeds.
- De montage dient uitgevoerd te worden
door 2 personen waarvan minstens één
vakkundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting the installation, check
whether the delivery is complete. At the
same time the delivery should be checked
for damage due to transportation, damage
reports that are too late (> 1 day after
delivery) will not be accepted.
- Clou b.v. reserves the right to introduce
technical and visual changes with respect
to the depicted images.
- Due to changes in production it is
possible that given dimensions are no
longer correct. All mentioned dimensions
in this manual should be verified before
executing the action.
- Clou b.v. can not be held responsible for
the results of improper use, improper
transportation or any damage caused
during interim storage.
- The current terms of guarantee are always
valid.
- The installation has to be preformed by
at least 2 persons of whom at least one
should be a skilled professional.
- All dimensions are in mm.
NL EN

- Avant de procéder au montage, veuillez
contrôler si l’article livré est complet.
Veuillez aussi contrôler des dommages
éventuels causés par le transport, nous
n’acceptons pas de réclamations dues à
des dégâts causés par le transport au-delà
de 1 jour après livraison.
- Clou b.v. se réserve le droit pour tout
changement technique ou optique par
rapport à la photo représentant le produit.
- Des changements de production peuvent
faire en sorte que les dimensions achées
ne correspondent plus, nous vous prions
de vérifier avant de procéder à toute
action.
- Clou b.v. ne peut être tenu responsable
pour usage non approprié des articles,
transport inadéquat ou dommage causé à
votre entrepôt en attente de livraison.
- Les conditions de garantie en vigueur
restent toujours valables.
- Le montage doit être eectué par 2 per-
sonnes dont une au moins soit un corps de
métier.
- Toutes les mesures achées sont en mm.
- Bevor Sie die Montage durchführen,
kontrollieren Sie bitte ob das gelieferte
Artikel vollständig ist. Auch kontrollieren
Sie mögliche durch den Transport
verursachte Schäden, wir akzeptieren
keine Beschwerden auf Schäden nach
1 Tag nach Lieferung.
- Clou b.v. behält sich das Recht vor, die
technische und Sichtbarmachungsände-
rungen in Bezug auf die bildlich dargestell-
ten Bilder vorzustellen.
- Wegen der Änderungen in der Produktion
ist es möglich, dass gegebene Maße nicht
mehr korrekt sind. Vor der Durchführung
der Tätigkeit alle erwähnten Maße in die-
sem Handbuch sollten überprüft werden.
- Clou b.v. kann nicht verantwortlich gehal-
ten werden für die Resultate des unsach-
gemäßen Gebrauches,
unsachgemäßen Transportes oder irgend-
eines Schadens, die während der Zwi-
schenlagerung verursacht werden.
- Es gelten immer die jeweiligen Garantiebe-
dingungen.
- Die installation muss von mindestens 2
Personen durchgeführt werden, von denen
man mindestens ein erfahrener Fachmann
sein sollte.
- Alle Maße sind in Millimeter.
FR DE

Gebruiksvoorschriften:
Zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Consultez également les instructions de nettoyage sur www.clou.nl
Gebrauchsanweisungen:
Sehen Sie auch die Wartungsanweisungen auf www.clou.nl

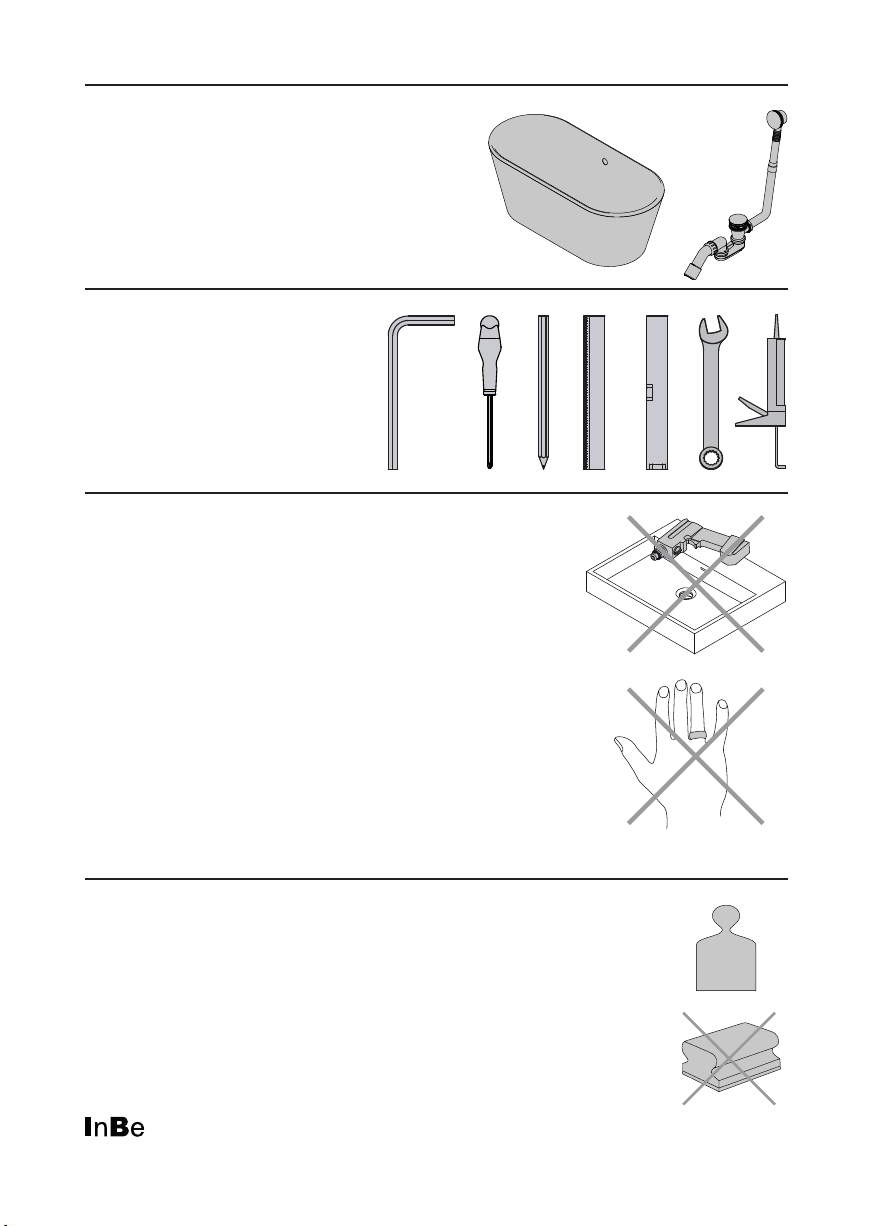

Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Lieferung:
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Tijdens de installatie moet men voorkomen dat het
oppervlak van het product beschadigd raakt door harde
voorwerpen op het product te leggen.
During installation one has to prevent damaging the surface of
the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher d’endommager la surface
du produit en évitant de poser des objets contondants sur le
produit.
Während der Installation muss verhindert werden, das die
Oberfläche des Prodktes durch Auflegen harter Fertigteile
beschädigt wird.
max.
15 kg

460
70
105 (85 flat)
1200
1020
90 (70 flat)
610
600
510
430
850
720
400
305
1800
300
460

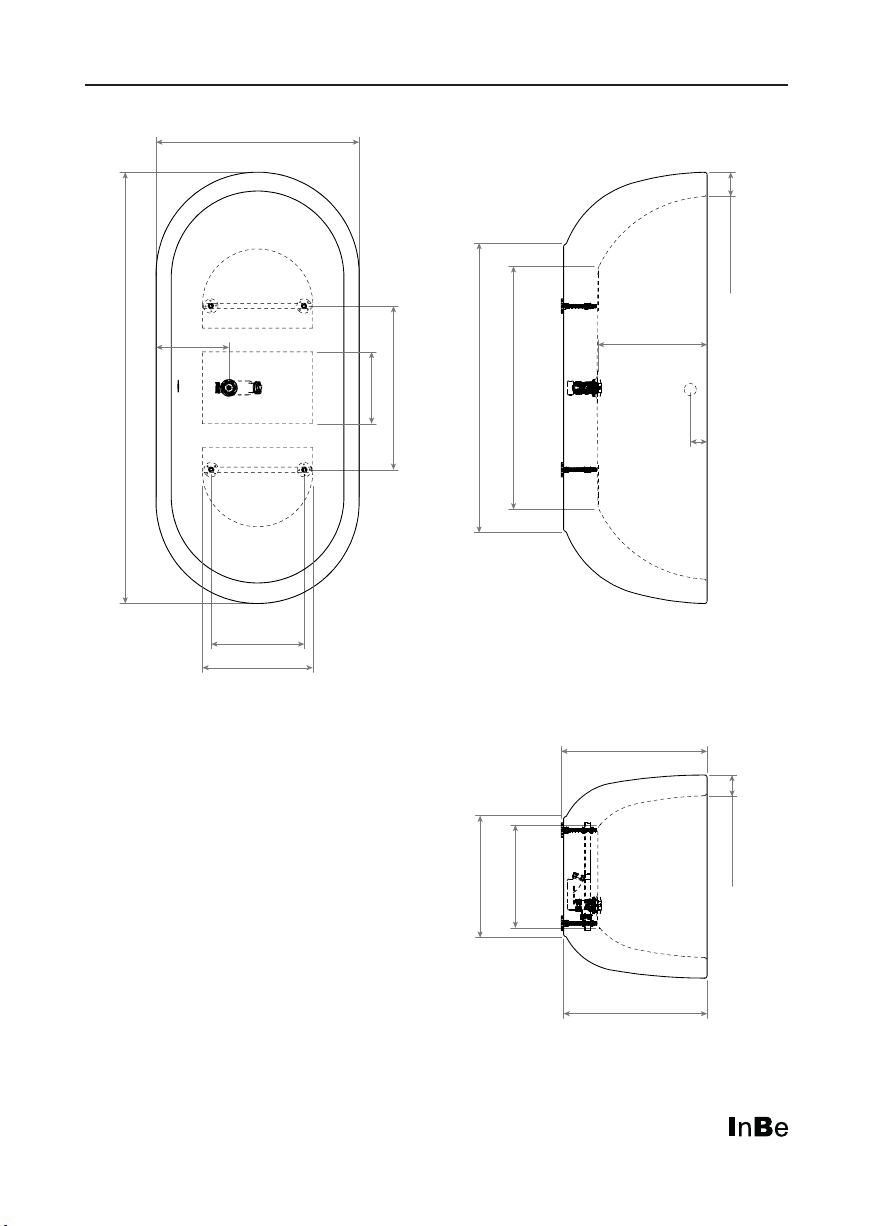

InBe - bathtub Freestanding, with stop/go drain, round overflow IB/05.40102 Dimensions in mm, for reference only / 19.07.2021 / rev_01 www.clou.nl

Dimensions in mm, for reference only / 19.10.2021 / rev_01 www.clou.nl
InBe - bathtub
With stop/go drain, round overflow, gloss white
/ chrome
IB/05.40102 - IB/05.40301 - IB/05.40506
CL/1077.5005
CL/1077.5001
CL/1077.5002
CL/1077.5000
CL/1077.5003
CL/1077.5004
CL/1077.5001
Reserve onderdelen:
Spare parts:
Pièces de rechange:
Ersatzteile:

1
Bepaal de positie van de
afvoer van het bad.
Decide on the position of the
drain of the bathtub.
Décider la position du bonde
de la baignoire.
Entscheiden Sie auf der
Position des Abflusses der
Badewanne.

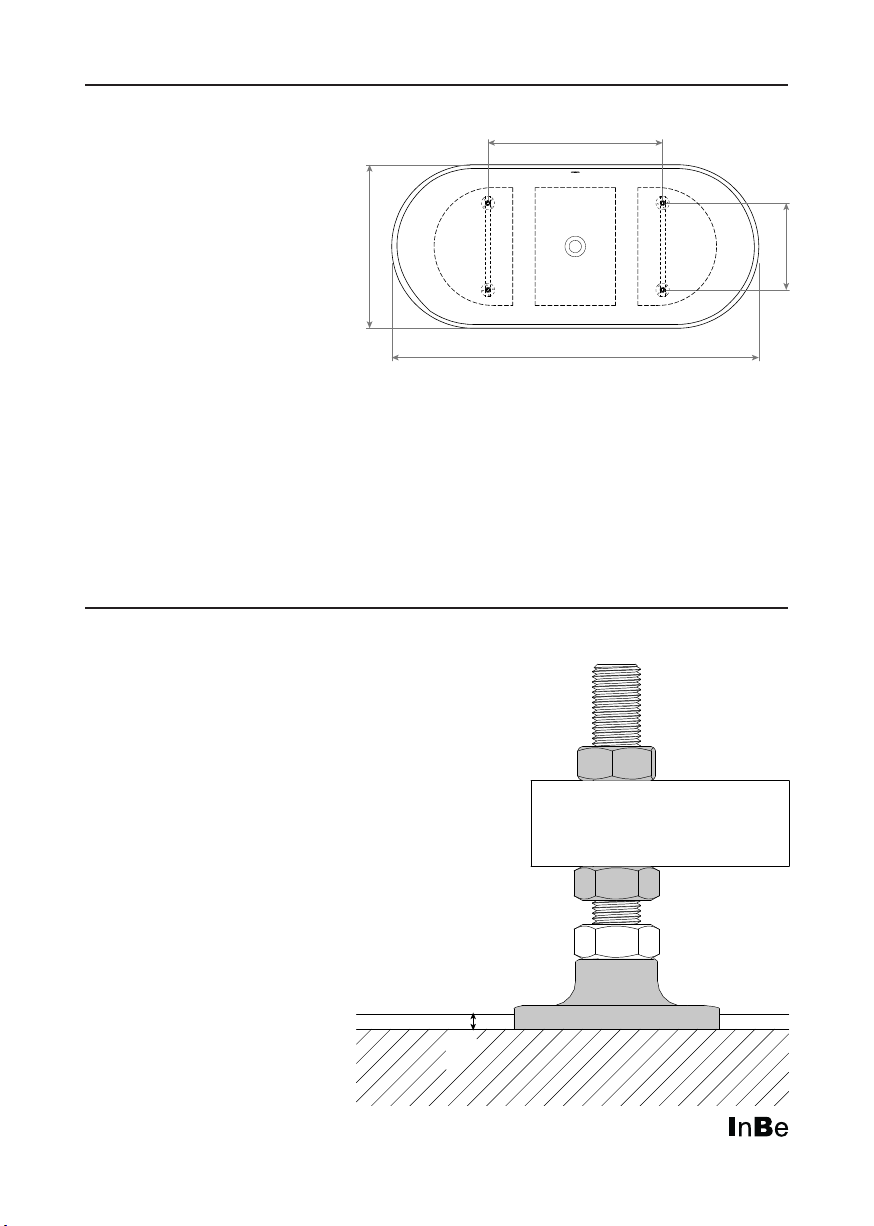

2
Plaats het bad op de
gewenste plaats en zet het
bad waterpas door moeren A
en B bij te stellen voor alle 4
de pootjes.
Place the bathtub in the
desired position and place
the tub level by adjusting
nuts A and B for all 4 feet.
Placer la baignoire dans la
position désirée et niveller la
avec les écrous A et B de
chaque des 4 pieds.
Legen Sie die Badewanne in
die gewünschte Position und
nivelieren Sie das durch
muttern A und B zu justieren
für alle 4 Füße.
A
B
min. 5 mm
1650
735
780
400

3

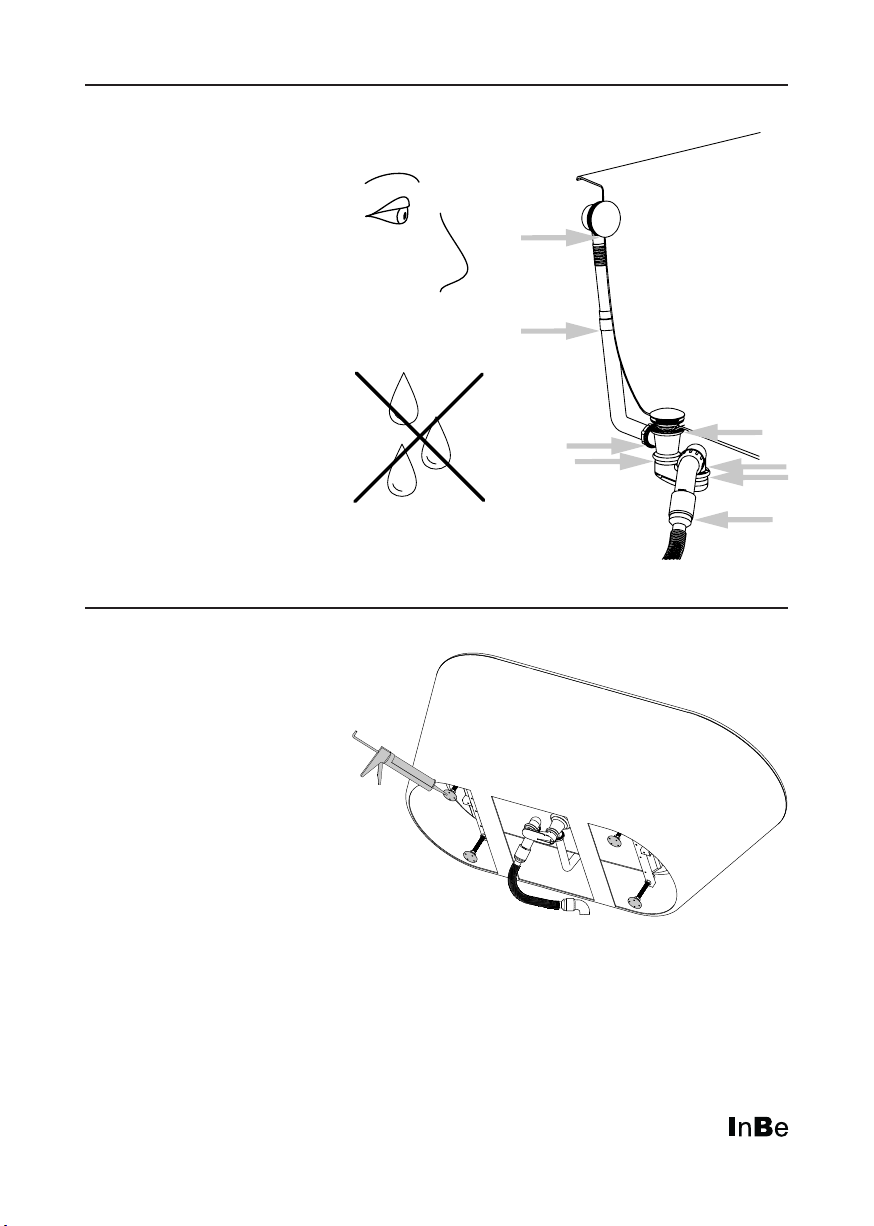

Bevestig de overloop en afvoer (inbegrepen)
in het bad volgens diens bijgevoegde
handleiding. Gebruik
de explosietekening op p. 6 om alles correct
te installeren.
Mount the overflow and drain
(included) in the bathtub as
explained in its enclosed instruction
installation. Use the exploded view on p. 6 to
assemble the trap.
Fixez le trop-plein et la bonde (inclus) dans
le baignoire correspondant son manuel
d’instruction jointe. Employez la vue éclatée
sur p.6 pour l’assemblage.
Befestigen Sie den Überlauf und Ablauf (im
Lieferumfang enthalten) am Badewanne laut
beiliegender Bedienungsanleitung. Verwen-
den Sie die Explosionzeichnung über S. 6,
um die Siphon richtig zusammenzubauen.
4
Sluit de sifon aan op de
afvoerleiding.
Install the trap to the waste
pipe.
Fixer le siphon à la décharge
d’eau.
Befestigen Sie den Siphon an
der Abflussleitung.

5
Laat het bad vol met water
lopen en controleer op
eventuele lekkages.
Fill the bathtub completely
with water and check for
leaks.
Remplissez la baignoire
complètement avec de l’eau
et vérifiez s’il y a des fuites.
Füllen Sie die Badewanne
ganz mit Wasser und auf
Undichtigkeiten untersuchen.
6
Bevestig het bad aan de
vloer met siliconenkit op de
stelpootjes.
Fixate the bathtub to the
floor with caulk on the feet.
Fixez la baignoire au
plancher avec du mastic
silicone sur les pieds.
Fixieren Sie die Badewanne
zum Fußboden mit Silikone
auf die Füße.

7
Installeer de kraan (niet
inbegrepen) op de vloer en
sluit deze aan op de waterlei-
ding.
Install the tap (not included)
on the floor and connect it to
the water supply.
Installer le robinet (non
inclus) sur le plancher et le
raccorder à la conduite
d’eau.
Befestigen Sie die Armatur
(nicht im Lieferumfang
enthalten) am Fußboden und
schließen Sie ihn an der
Wasserleitung an.
