Indesit IHP 6.5 C M IX User manual
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX
English
Operating Instructions
COOKER HOOD
Français
Mode d’emploi
HOTTE DE CUISINE
Español
Manual de instrucciones
CAMPANA
Italiano
Istruzioni per l’uso
CAPPA
Portuges
Instruções para a utilização
EXAUSTOR
Sommario
Istruzioni per l’uso,1
Avvertenze,9
Assistenza,28
Installazione,31
Comandi PYRAMID,32
Manutenzione e cura,33
Anomalie e rimedi,34
Contents
Operating Instructions,1
Warnings,10
Assistance,28
Installation,35
PYRAMID controls,36
Maintenance and care,37
Troubleshooting,38
Sommaire
Mode d’emploi,1
Avertissements,11
Assistance,28
Installation,39
Commandes PYRAMID,40
Entretien et soin,41
Anomalies et remèdes,42
Sumario
Manual de instrucciones,1
Advertencias,13
Asistencia,28
Instalación,43
Mandos PYRAMID,44
Mantenimiento y cuidados,45
Anomalías y soluciones,46
Índice
Instruções para a utilização,1
Advertências,14
Assistência,28
Instalação,47
Comandos PYRAMID,48
Manutenção e cuidado,49
Anomalias e soluções,50
Nederlands
Gebruiksaanwijzing
AFZUIGKAP
Inhoud
Gebruiksaanwijzing,2
Attentie,16
Service,29
Installatie,51
PYRAMID bediening,52
Onderhoud en verzorging,53
Storingen en oplossingen,54
Polski
OKAP
Türkçe
OCAK DAVLUMBAZ
Serwis Techniczny,29
Instalacja,55
Elementy sterownicze PYRAMID,56
Teknik Servis,29
Kurulum,59
Sorun Giderme,62
Deutsch
Bedienungsanleitung
DUNSTABZUGSHAUBE
Inhaltsverzeichnis
Bedienungsanleitung,2
Hinweise,16
Kundendienst,32
Installation,49
Steuerbefehle PYRAMID,50
Störungen und Abhilfe,51
3
Obsah
Instalace,71
Obsah
Upozornenia:,24
Inštalácia,75
Ovládacie prvky zariadenia PYRAMID,76
Poruchy a spôsob ich odstránenia,78
COOKER HOOD
3
29
33
78
77PYRAMID
77
76
4
6x Ø 8 x 40 6x Ø 5 x 45
1x
2x
1x
ø 150-125mm ø 150mm
1x
2x
4x Ø 3,5 x 9,5
2345
5
32
cm
min.
1A
Ø150mm
1B
Ø150mm
Ø120mm
Ø120
Ø150
Ø120mm
Ø120
Ø150
Ø150mm
6
4
6
3
7
5
2
==
==
650
mm
550
mm
x6
Ø 8mm
x6
x6
x2
5 mm
7
1110
x2
ø 150 ø 120
12 13
8 9
1
2
3
x2
8
16
17 18
B
A
14
ø 150
ø 3,5 x 9,5
x2
15
9
Avvertenze
!E’ importante conservare questo
manuale per poterlo consultare in ogni
momento. In caso di vendita, di cessione
o di trasloco, assicurarsi che resti insieme
al prodotto.
!Leggereattentamenteleistruzioni:cisono
importanti informazioni sull’installazione,
sull’uso e sulla sicurezza.
!Non effettuare variazioni elettriche o
meccaniche sul prodotto o sulle condotte
di scarico.
Sicurezza generale
supporto dei recipienti sul dispositivo di
cottura e la parte più bassa della cappa
da cucina deve essere non inferiore a:
65 cm se la cappa è installata sopra un
piano di cottura gas
55 cm se la cappa è installata sopra un
piano di cottura elettrico.
Se le istruzioni di installazione del
una distanza maggiore, bisogna tenerne
conto.
E’ tuttavia necessario interpellare
un tecnico qualificato per accertare
l’idoneità dei materiali a seconda del
essere sufficientemente robusto da
sostenere il peso della cappa.
!Non collegare l’apparecchio
non è totalmente completata.
o manutenzione, disinserire la cappa
dalla rete elettrica togliendo la spina
o staccando l’interruttore generale
dell’abitazione.
e manutenzione utilizzare guanti da
lavoro.
da parte di bambini o persone con
ridotte capacità fisiche sensoriali o
mentali e con mancata esperienza e
conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso
dell’apparecchiatura da una persona
responsabile per la loro sicurezza.
antigrasso correttamente montato!
piano di appoggio a meno che non sia
espressamente indicato.
ventilazione, quando la cappa da cucina
viene utilizzata contemporaneamente
ad altri apparecchi a combustione di
gas o altri combustibili.
convogliata in un condotto usato
per lo scarico dei fumi prodotti da
apparecchi a combustione di gas o di
altri combustibili.
scarico dell’aria.
10
può dar luogo ad incendi, pertanto deve
essere evitato in ogni caso.
controllo la cottura di cibi tramite frittura,
prenda fuoco.
e di sicurezza da adottare per lo scarico
dei fumi attenersi strettamente a quanto
previsto dai regolamenti delle autorità
locali competenti.
il prodotto, sia internamente che
esternamente (ALMENO UNA VOLTA
AL MESE, rispettare comunque quanto
espressamente indicato nelle istruzioni
di manutenzione riportate in questo
manuale).
della cappa e della sostituzione e pulizia
di lampade correttamente montate per
possibile rischio di scossa elettrica.
eventuali inconvenienti, danni o incendi
provocati all’apparecchio derivati
dall’inosservanza delle istruzioni
riportate in questo manuale.
!Le parti accessibili possono
diventare molto calde se utilizzate con
degli apparecchi di cottura.
Warnings
!Keep this manual for reference. If you
sell, transfer or move the unit to another
location, make sure to keep the manual
with the product.
!Read the instructions carefully - they
contain important installation, user and
safety information.
!Do not tamper with the electrical or
mechanical equipment of the product or
its exhaust ducts.

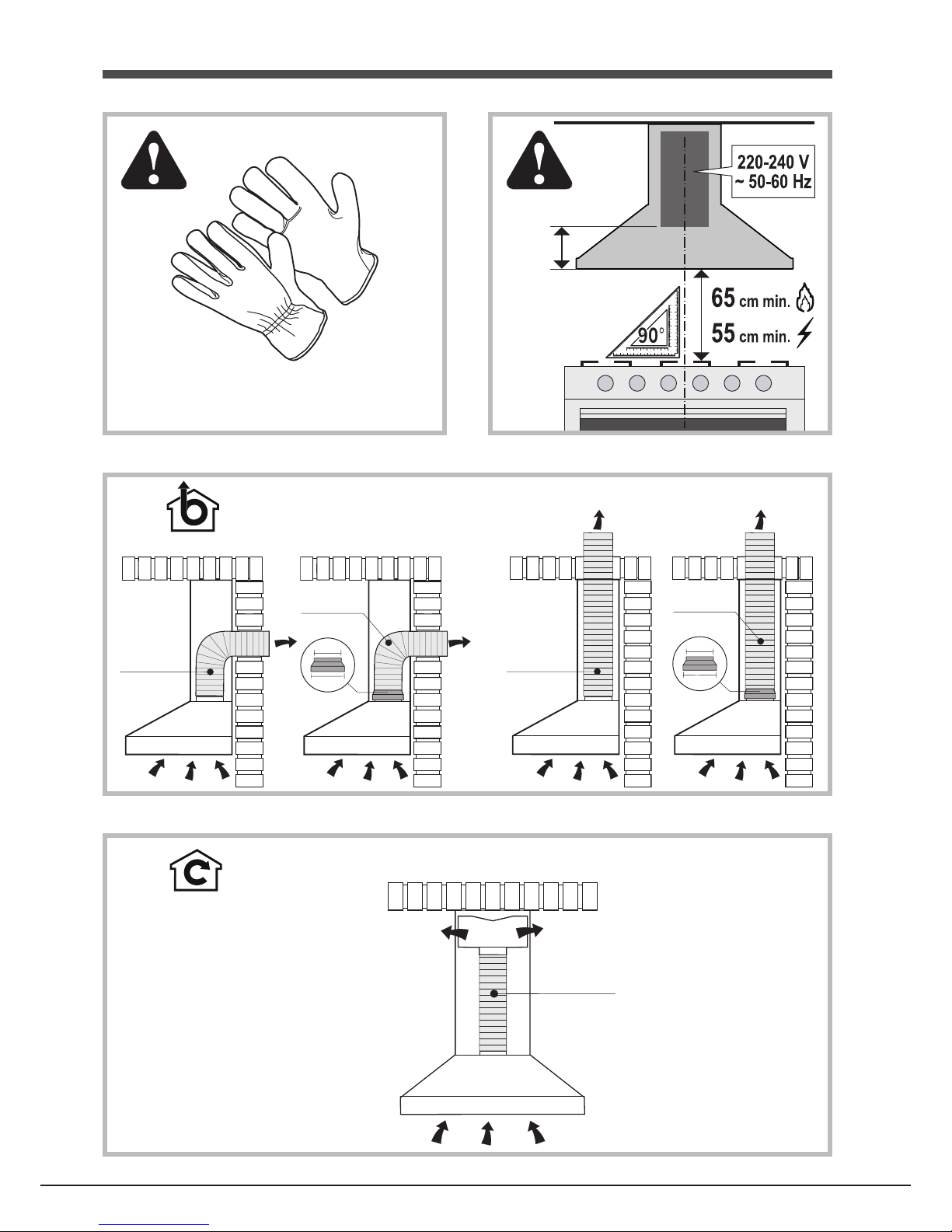

General safety information
support surface on top of the cooking
appliance and the lowest part of the
cooker hood must be at least:
65 cm if the hood is installed over a gas
cooktop
55 cm if the hood is installed over an
electric cooktop.
If the installation instruction manual for
greater distance, this measurement
should be taken into account.
plugs which are suitable for use with
most walls/ceilings.
technician to check the suitability of the
materials in relation to the type of wall/
ceiling, which must be strong enough
to support the weight of the unit.
!Do not hook the unit up to
its electrical power supply until the
installation has been completed.
11
disconnect it from the mains by pulling
the power plug or disconnecting the
main circuit breaker.
and servicing the unit.
or persons with sensory or mental
disability and lack of experience or
familiarity, except under the supervision
or instruction of a person responsible
for their safety.
unit.
!
unless expressly instructed to do so.
if the hood is used at the same time with
other equipment burning gas or other
fuels.
a duct used for exhausting combustion
fumes from gas or other fuel-fired
equipment.
extraction.
Never do this.
in relation to the technical and safety
measures to be employed in fumes
extraction.
and out (AT LEAST ONCE A MONTH,
and in observance of the maintenance
instruction given in this manual).
properly installed - electrocution hazard.
by the unit as a result of failure to
observe the instructions given in this
manual.
!The unit's accessible parts can
get very hot when used with cooking
equipment.
Avertissements
!Il est important de conserver ce manuel
afin de pouvoir le consulter à tout
moment. En cas de vente, cession ou
accompagne toujours le produit.
!Veuillez lire attentivement les
instructions : elles contiennent des
informations importantes sur l'installation,
!N'apportez pas de modifications
12
et la partie la plus basse de la hotte de
cuisine doit être d’au moins :
65 cm
d'une table de cuisson à gaz
55 cm
Si la notice d'installation de la table de
plus grande, veuillez en tenir compte.
type de mur ou plafond, lequel doit être
le poids de la hotte.
!Ne raccordez pas l'appareil au
l'habitation.
et d'entretien, utilisez des gants de
travail.
par des enfants ou des personnes aux
sous la surveillance d'une personne
cette personne leur ait appris comment
utiliser l'appareil.
!
en guise de plan d'appui, à moins que
d'autres appareils à combustion utilisant
du gaz ou d'autres combustibles.
appareils de combustion utilisant du
gaz ou d'autres combustibles.
des incendies, c'est pourquoi cela est
interdit dans tous les cas.
des aliments lorsque l'on a recours à la
13
MOIS, en respectant dans tous les cas
dans ce manuel).
de la hotte et de remplacement et
de risques d'incendie.
peine de vous exposer à un risque de
dommages ou incendies subis par
mode d'emploi.
!Les parties accessibles
peuvent devenir très chaudes en cas
d'utilisation avec des appareils de
cuisson.
Advertencias
!Es importante conservar este manual
para poder consultarlo en cualquier
momento. En caso de venta, cesión o
traslado, el manual debe permanecer
junto al aparato.
!Lea atentamente las instrucciones:
contienen información importante sobre
la instalación, el uso y la seguridad.
!
o mecánicas en el aparato ni en los
conductos de evacuación.
Seguridad general
de apoyo de los recipientes en la placa
de cocción y la parte inferior de la
campana debe ser de al menos:
65 cm si la campana se instala sobre
55 cm si la campana se instala sobre
Si las instrucciones de instalación de la
mayor, es necesario respetarla.
las paredes y los techos.
No obstante, es necesario consultar a un
la idoneidad de los materiales de
acuerdo con el tipo de pared o techo,
para sostener el peso de la campana.
!No conectar el aparato
totalmente la instalación.
limpieza o mantenimiento, desconectar
la clavija o el interruptor general de la
vivienda.
y mantenimiento se deben realizar
utilizando guantes de trabajo.
con capacidades físicas, sensoriales
o mentales reducidas, o carentes de
la experiencia y los conocimientos
necesarios para utilizarlo, salvo
que lo hagan bajo la vigilancia o
las instrucciones de una persona
responsable de su seguridad.
14
aparato.
grasas instalado correctamente.
como plano de apoyo, a no ser que esto
sea expresamente indicado.
ventilación cuando la campana se utiliza
simultáneamente con otros aparatos
que empleen gas u otros combustibles.
conducto utilizado para los humos
generados por otros aparatos que
empleen gas u otros combustibles.
la evacuación del aire.
alimentos con llama libre debajo de la
evitar en cualquier circunstancia.
constantemente bajo control la cocción
de alimentos por fritura, para evitar que
el aceite recalentado arda.
seguridad que se deben adoptar para
la evacuación de los humos, atenerse
estrictamente a los reglamentos
establecidos por las autoridades
competentes.
frecuencia, tanto por dentro como
por fuera (AL MENOS UNA VEZ AL
MES, respetando las instrucciones
de mantenimiento contenidas en este
manual).
de limpieza de la campana y de
sustitución y limpieza de los filtros
implica riesgos de incendio.
lo contrario, no utilizar la campana,
ya que podrían producirse descargas
incendios derivados del incumplimiento
de las instrucciones contenidas en este
manual.
!Las partes accesibles pueden
recalentarse considerablemente
durante el uso de la placa de cocción.
Advertências
!É importante guardar este manual
para poder consultá-lo a qualquer
momento. Em caso de venda, cessão ou
transferência, assegure-se de que este
permanece junto com o produto.
!Leia atentamente as instruções:
contêm informações importantes sobre
a instalação, o uso e a segurança.
!
mecânicas no produto ou nas condutas
de descarga.
Segurança geral
suporte dos recipientes no dispositivo
de cozedura e a parte mais baixa do
exaustor de cozinha não deve ser
inferior a:
65 cm se o exaustor for instalado sobre
uma placa de cozedura a gás
15
55 cm se o exaustor for instalado sobre
Se as instruções de instalação
do dispositivo de cozedura a gás
necessário considerá-la.
adequadas à maioria das paredes/
tectos.
a idoneidade dos materiais consoante
o tipo de parede/tecto, que deve ser
o peso do exaustor.
!Não ligue o aparelho à rede
totalmente concluída.
ou manutenção, desligue o exaustor
tomada ou desligando o interruptor
geral da casa.
e manutenção, utilizar luvas de
protecção.
parte de crianças ou pessoas com
capacidades físicas sensoriais e/ou
mentais reduzidas ou sem experiência
e conhecimentos, a menos que se
encontrem sob a supervisão ou tenham
recebido instruções sobre o uso do
aparelho por parte de uma pessoa
responsável pela sua segurança.
para que não brinquem com o aparelho.
gordura correctamente instalado!
como plano de apoio, salvo indicação
expressa em contrário.
em simultâneo com outros aparelhos
que utilizem gás ou outros combustíveis.
para uma conduta usada para a
descarga de fumos produzidos por
aparelhos de combustão a gás ou
outros combustíveis.
à descarga do ar.
alimentos em chama livre sob o
incêndios, como tal, deve ser evitada.
constante a fritura de alimentos, para
evitar que o óleo aquecido entre em
combustão.
segurança a adoptar para a descarga
dos fumos, siga escrupulosamente os
regulamentos das autoridades locais
competentes.
o produto, quer interna quer
externamente (PELO MENOS UMA
respeite as instruções de manutenção
indicadas neste manual).
limpeza do exaustor e da substituição
incêndio.
16
lâmpadas correctamente montadas,
por eventuais inconvenientes, danos
ou incêndios provocados pelo aparelho
derivados do incumprimento das
instruções presentes neste manual.
!As partes acessíveis podem
aparelhos de cozedura.
Hinweise
!Diese Gebrauchsanleitung muss
sorgfältig aufbewahrt werden, damit sie
jederzeit zu Rate gezogen werden kann.
Es muss sichergestellt werden, dass sie
das Produkt beim Verkauf, der Übergabe
und beim Umzug begleitet.
!Lesen Sie dieAnweisungen aufmerksam
durch:Sieenthaltenwichtige Informationen
über die Installation, den Gebrauch und
die Sicherheit.
!
mechanischen Änderungen am Produkt
Allgemeine Sicherheit
Kochgeräte auf dem Herd gestellt
werden, und der Unterkante der
Dunstabzugshaube beträgt:
65 cm, wenn die Haube über einem
55 cm, wenn die Haube über einem
Elektrokochfeld installiert ist.
Wenn die Installationsanleitungen des
Gaskochfelds einen größeren Abstand
vorsieht, ist dieser einzuhalten.
Befestigungsdübeln geliefert, die sich
für die meisten Wände/Decken eignet.
Es muss trotzdem ein qualifizierter
Techniker überprüfen, ob die Materialien
für den Wand-/Deckentyp geeignet
sein, um das Gewicht der Haube zu
tragen.
!Das Gerät nicht an das
Stromnetz anschließen, bevor
die Installation nicht vollständig
abgeschlossen ist.
Reinigungs- oder Wartungsarbeiten
die Dunstabzugshaube durch Ziehen
des Steckers oder durch Ausschalten
des Hauptschalters der Wohnung vom
Stromnetz trennen.
Wartungsarbeiten Arbeitshandschuhe
tragen.
von Kindern oder Menschen mit
eingeschränkten körperlichen,
ohne Erfahrung und Kenntnisse
geeignet, es sei denn, sie werden von
einer für ihre Sicherheit verantwortlichen
Person beaufsichtigt oder im Gebrauch
des Geräts unterwiesen.
und dürfen nicht mit dem Gerät spielen.
!
alsAblage benutzt werden, es sei denn,
sie ist dafür explizit zugelassen.
17
Belüftung besitzen, wenn die
Dunstabzugshaube gleichzeitig mit
anderen Apparaten verwendet wird,
die Gas oder andere Brennstoffe
verbrennen.
ein Rohr geleitet werden, welches
für die Rauchableitung von Geräten
vorgesehen ist, die Gas oder andere
Brennstoffe verbrennen.
geltenden Vorschriften.
verboten.
zu prüfen, um zu verhindern, dass
überhitztes Öl in Brand gerät.
der technischen und
Sicherheitsabmessungen für den
Rauchabzug strengstens an die
Vorschriften der lokalen Behörden.
reinigen (MINDESTENS EINMAL
IM MONAT, dabei sind die Hinweise
in der Wartungsanleitung dieser
zu befolgen).
zur Reinigung der Haube und zum
birgt Brandgefahr.
nicht ohne korrekt eingesetzte Lampen,
da sonst die Gefahr eines elektrischen
Schlags besteht.
Nachteile, Schäden oder Brände
zurück, die aus der Nichtbeachtung
der in dieser Gebrauchsanleitung
aufgeführten Anweisungen entstehen.
!Die zugänglichen Teile
können sehr heiß werden, wenn sie mit
Kochgeräten benutzt werden.
Attentie
!Het is belangrijk dat u deze handleiding
bewaart zodat u hem te allen tijde kunt
raadplegen. Wanneer u het apparaat
verkoopt, weggeeft of wanneer u verhuist,
moet u niet vergeten de handleiding bij
het apparaat te doen.
!Lees de aanwijzingen aandachtig: er
staat belangrijke informatie in betreffende
installatie, gebruik en veiligheid.
!Voer geen elektrische of mechanische
wijzigingen op het apparaat uit, of op de
afvoerleidingen.
Algemene veiligheid
van het kookvlak en de onderzijde van
de afzuigkap mag niet minder zijn dan:
65 cm als de kap boven een
gaskookplaat is geïnstalleerd
55 cm als de kap boven een elektrische
kookplaat is geïnstalleerd.
Als de installatie-instructies van het
gasfornuis aangeven dat u een grotere
afstand moet bewaren, houdt u zich
dan daaraan.
18
die geschikt zijn voor de meeste wanden
of plafonds. Het is echter noodzakelijk
een gekwalificeerde technicus te
raadplegen om te controleren of de wand
of het plafond van geschikt materiaal zijn
gemaakt. Deze moeten sterk genoeg
zijn om het gewicht van de afzuigkap te
dragen.
!Sluit het apparaat niet
aan op het elektriciteitsnet totdat de
installatie volledig is uitgevoerd.
of zet de hoofdschakelaar in huis uit
om de kap los te koppelen van het
elektriciteitsnet, voor u de reinigings- of
onderhoudshandelingen uitvoert.
installatie- of onderhoudshandeling.
gebruik door kinderen of personen
met een beperkt sensorisch, fysiek of
mentaal vermogen of personen met
weinig ervaring of onvoldoende kennis,
tenzij zij onder toezicht staan van, of
onderricht worden over het gebruik
van het apparaat door een persoon die
verantwoordelijk is voor hun veiligheid.
kinderen niet met het apparaat spelen.
!
worden gebruikt, tenzij dat uitdrukkelijk
wordt aangegeven.
beschikken als de afzuigkap tegelijk met
andere apparaten wordt gebruikt die gas
of andere brandstoffen verbranden.
gekanaliseerd in een afvoerleiding die
gebruikt wordt voor afvoergassen van
gasapparaten of apparaten die andere
brandstoffen gebruiken.
de luchtafvoer.
de kap gerechten te bereiden op een
open vuur. Het gebruik van open vuur
veroorzaken, en dient daarom absoluut
te worden vermeden.
gerechten constant te controleren, om
zo te voorkomen dat de oververhitte
olie vlam vat.
veiligheidsmaatregelen die moeten
worden toegepast op de rookafvoer,
moet u zich beslist houden aan hetgeen
wordt voorzien door de normen van de
plaatselijke autoriteiten.
te reinigen, zowel aan de binnen- als aan
de buitenkant (MINSTENS EEN MAAL
PER MAAND. Houd i.i.g. rekening
met hetgeen wordt aangegeven in
de onderhoudsinstructies van deze
handleiding).
reiniging van de kap en de vervanging
kan er een brandrisico ontstaan.
of wanneer de lampen niet juist
gemonteerd zijn, aangezien u een
elektrische schok kunt krijgen.
19
voor eventuele problemen, schade, of
brand, veroorzaakt door het apparaat,
als gevolg van het niet naleven van
de instructies die in deze handleiding
worden beschreven.
!De zichtbare delen kunnen
zeer warm worden wanneer ze worden
gebruikt met kookelementen.
!
!
!
o charakterze elektrycznym lub
65 cm,
55 cm,
technikiem, w celu potwierdzenia, czy
!
sieci elektrycznej, dopóki instalacja nie
instalacyjnych i konserwacyjnych,
przez dzieci lub osoby o ograniczonej
nadzorem osoby odpowiedzialnej za
!
wskazana.
20
paliwa.
wylotowego spalin wytworzonych przez
innych paliwach.
powietrza.
stosowanie otwartego ognia szkodzi
wskazówek konserwacyjnych
zawartych w niniejszej instrukcji).
i czyszczeniem filtrów stwarza
wskazówek zawartych w niniejszej
instrukcji.
!
!
!
önemli bilgiler içerir.
!
Genel güvenlik bilgileri
65 cm
55 cm
This manual suits for next models
10
Table of contents
Languages:
Other Indesit Ventilation Hood manuals
Indesit
Indesit H 361 User manual
Indesit
Indesit HD 79 User manual
Indesit
Indesit ISLK 66 LS K User manual
Indesit
Indesit H 661 User manual
Indesit
Indesit UHPM 6.3F CS X User manual
Indesit
Indesit IG 60 GY User manual
Indesit
Indesit H571 Instructions for and use User manual
Indesit
Indesit IHPC 9.5 LM X User manual
Indesit
Indesit H 461 IX.1 User manual
Indesit
Indesit HIP 97 IX User manual
Indesit
Indesit H571 Instructions for and use User manual
Indesit
Indesit IHF 6.4 AM X User manual
Indesit
Indesit HIP 6 P IX User manual
Indesit
Indesit H 361 IX User manual
Indesit
Indesit H661.1 User manual
Indesit
Indesit LI178D User manual
Indesit
Indesit ISLK 66F LS W User manual
Indesit
Indesit H571 Instructions for and use User manual
Indesit
Indesit Aria IHGC 9.4F LM X User manual
Indesit
Indesit Aria IHF 6.5 LM X User manual
Popular Ventilation Hood manuals by other brands
TESY
TESY CH 2860 1T G Instructions for use and maintenance
Küppersbusch
Küppersbusch Hood operating instructions
Prestige
Prestige Pro Line Model Hoods installation instructions
Cuppone
Cuppone Giotto KGTAS-A5-CP quick guide
Bosch
Bosch DHU665E Operating and installation instructions
JUNO
JUNO JDWF604E9 user manual
