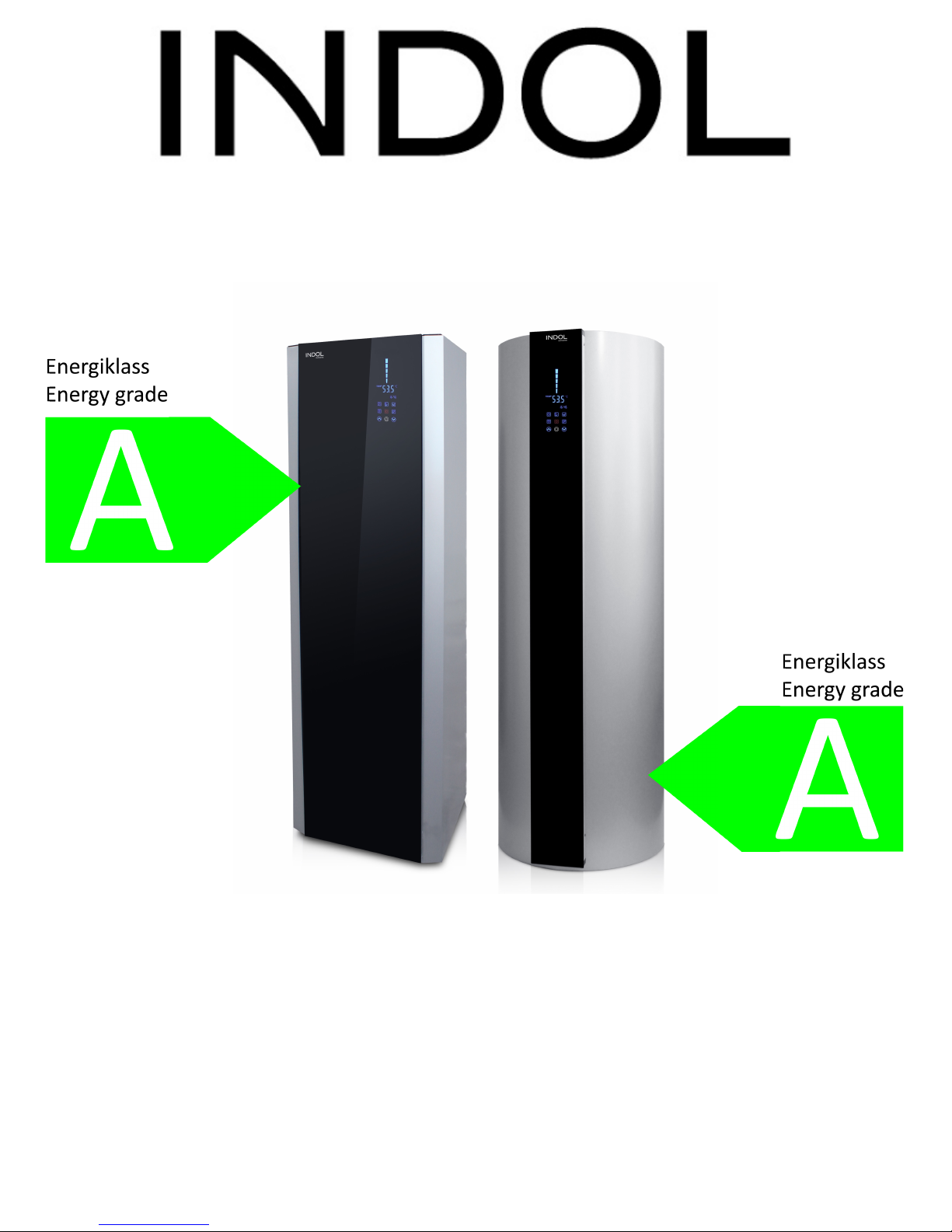

Indol Supreme 300RS User manual

www.indol.se
Värmepumpsberedare / Boiler with heatpump
Snabbstart Guide / Quick Start Guide!
Indol Supreme 200/300/S & 200R/300R/S!
Mer information och instruktionsvideos på vår hemsida www.indol.se!
More information and instruction videos on our homepage www.indol.se
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 1

www.indol.se
Innehållsförteckning!
!
Contents!
!
Förord / Foreword……………………………………………………….….3!
Produktspecifikationer / Product specifications………………………4-5!
Placering och montering / Location and installation………………….6-7!
Beskrivning och installation / Description and installation…….……8-10!

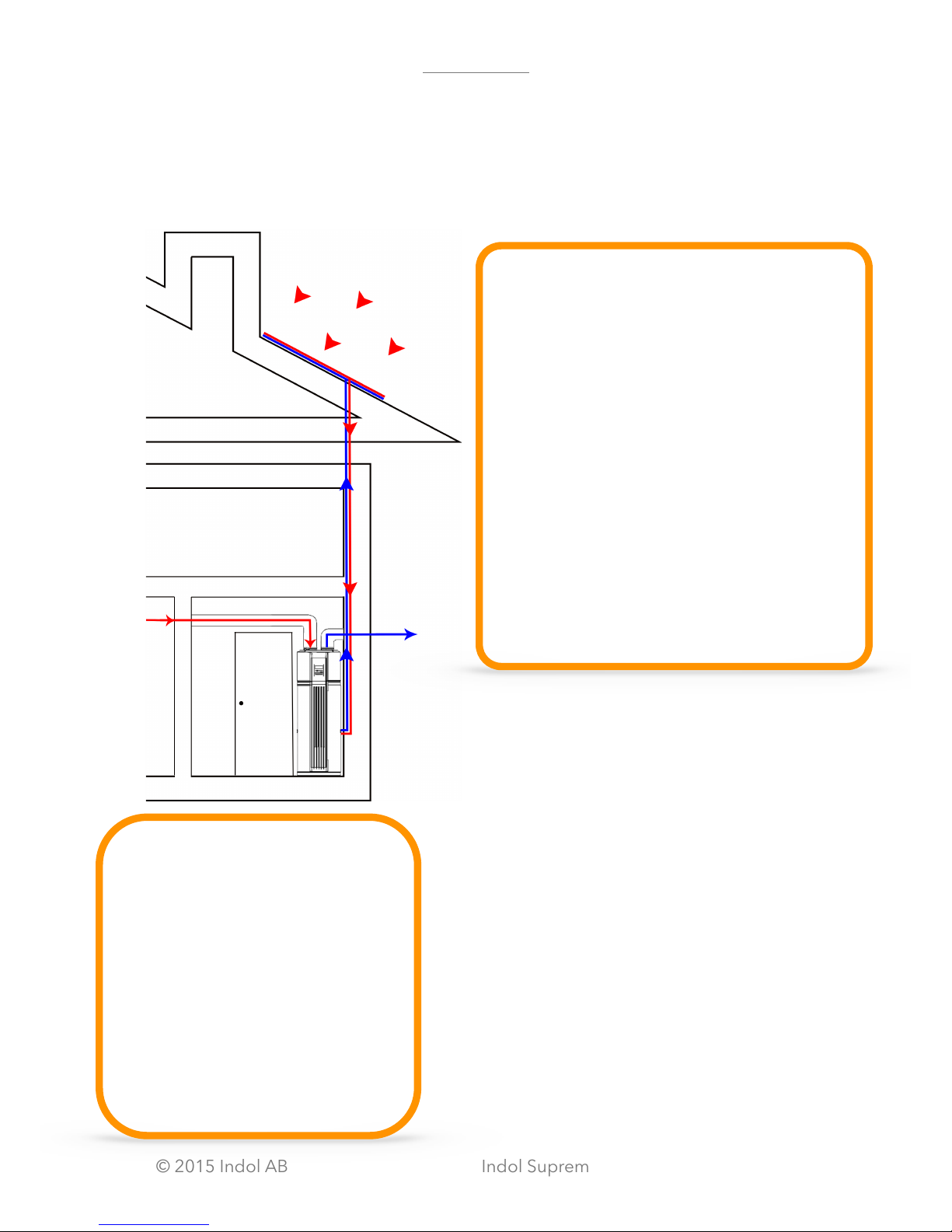

Installationsexempel / Installation example…………………………11-15!
Starta din Indol Supreme/ Start your Indol Supreme..…………….…..16!
Touch display enheten och inställningar / Touch display unit and
settings…………………………………………………………..……..16-23!
Mer information och tips / More information and tips………………….24!
Underhåll / Maintenance…………………………………………..….25-26!
Kontaktuppgifter / Contact information……………………………….…27"
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 2

www.indol.se
Först och främst vill vi tacka er för att ni har valt en !
Indol värmepumpsberedare!
!
Indol varmvattenberedare med inbyggd värmepump kommer att spara
energi åt er om ni tidigare haft en traditionell varmvattenberedare.
!
First and foremost we want to thank you for having chosen an Indol Boiler with
heatpump!
!
Indol water heaters with built-in heat pump will save energy for you if you previously
had a traditional water heater.!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 3
!
Alla bilder i denna bruksanvisning är
endast avsedda som illustrationer och
förklaringar. !
Det kan skilja sig något från den
värmepumpsberedare du har köpt
(beroende på modell). !
!
All images in this manual are intended
only as illustrations and explanations. It
may differ slightly from the boiler with
heatpump you have purchased
(depending on the model).

www.indol.se
Produktspecifikation Product specification!
Modell
Supreme
200
Supreme
200S
Supreme 300
Supreme
300S
Tankvolym, liter
200
200
300
300
Tank
Rostfri
Rostfri
Rostfri
Rostfri
Värmepump effekt
2500W
2500W
2500W
2500W
Anslutningseffekt max
680W
680W
680W
680W
COP
3,68
3,68
3,68
3,68
Elpatron 1-fas
1500W
1500W
1500W
1500W
Lämplig säkring (trög)
10A
10A
10A
10A
VP + elpatron max effekt
4000W
4000W
4000W
4000W
Temperatur inställning
10-70°C
10-70°C
10-70°C
10-70°C
Maxtemperatur VP/elpatron
60/70
60/70
60/70
60/70
Arbetsområde lufttemperatur
för VP
0 till +40°C
0 till +40°C
0 till +40°C
0 till +40°C
Luftomsättning m3/h
350
350
350
350
Ljudnivå
45 db(A)
45 db(A)
45 db(A)
45 db(A)
Mått mm (BxDxH)
566x570x!
1734
566x570x!
1734
642x654x!
1807
642x654x!
1807
Vikt kg
107
109
130
135
Anslutningar vatten mm
ØDN20
ØDN20
ØDN20
ØDN20
Anslutning luft mm
ØDN150
ØDN150
ØDN150
ØDN150
Köldmedia
R134A
R134A
R134A
R134A
Automatisk legionella dödare
Ja
Ja
Ja
Ja
Korrisionsskydd
Anod (Mg)
Anod (Mg)
Anod (Mg)
Anod (Mg)
Automatisk start efter avbrott
Ja
Ja
Ja
Ja
Timerfunktioner start/stop
Ja
Ja
Ja
Ja
Energiklass
A
A
A
A
Extra slinga för t.ex sol eller
golvvärme/fläktkonvektor
-
Ja 1m2
-
Ja 2m2
Artikel nr
120-10045
120-10050
120-10046
120-10060
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 4

www.indol.se
!
Modell
Supreme 200R
Supreme 300R
Supreme 300RS
Tankvolym, liter
200
300
300
Tank
Rostfri
Rostfri
Rostfri
Värmepump effekt
2500W
2500W
2500W
Anslutningseffekt max
680W
680W
680W
COP
3,68
3,68
3,68
Elpatron 1-fas
1500W
1500W
1500W
Lämplig säkring (trög)
10A
10A
10A
Värmepump + elpatron max effekt
4000W
4000W
5500W
Temperatur inställning
10-70°C
10-70°C
10-70°C
Maxtemperatur VP/elpatron
60/70
60/70
60/70
Arbetsområde lufttemperatur för VP
0 till +40°C
0 till +40°C
0 till +40°C
Luftomsättning m3/h
350
350
350
Ljudnivå
45 db(A)
45 db(A)
45 db(A)
Mått mm (BxHxD)
580x1685
660x1820
660x1820
Vikt kg
91
114
118
Anslutningar vatten mm
ØDN20
ØDN20
ØDN20
Anslutning luft mm
ØDN150
ØDN150
ØDN150
Köldmedia
R134A
R134A
R134A
Automatisk legionella dödare
Ja
Ja
Ja
Korrisionsskydd
Anod (Mg)
Anod (Mg)
Anod (Mg)
Automatisk start efter strömavbrott
Ja
Ja
Ja
Timerfunktioner start/stop
Ja
Ja
Ja
Energiklass
A
A
A
Extra slinga för t.ex sol eller
golvvärme/fläktkonvektor
-
-
Ja 2m2
Artikel nr
120-10051
120-10052
120-10053
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 5

www.indol.se
Placering och montering!
!
Location and installation!
!
!
Indol Supreme kan hämta och lämna luft på olika sätt. Välj det som
passar bäst för ert behov.
Väljer man att hämta luft som är kallare än +7 grader kommer
elpatronen att hjälpa värmepumpen och om luften till Indol Supreme är
kallare än -7 kommer endast elpatronen att värma vattnet.
!
The Indol Supreme can take and leave the air in various ways. Choose the one that
best suits your needs.
If you choose to take the air colder than +7 degrees, will the electric heater help the
heat pump and when if it's colder than -7, only the electric heater will heat the water.
Beroende på hur och i vilket utrymme du skall installera din Indol
Supreme behövs olika material. Följande behövs för en
standardinstallation.!
!
Depending on how and in what space you will install your Indol Supreme, you need
different materials. Following is what you need for a standard installation.
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 6

www.indol.se
!
!
!
RSK är ett produktnummer som går att använda hos det flesta företag som säljer
VVS material.!
RSK is a product number that is used by the most companies that sell plumbing material.!
!
Om du vill hämta eller skicka ut luft någon annanstans än i samma rum som din
Supreme är placerad i behövs även ventilationsslang/rör. Se
produktspecifikationerna på sidan 4 för rätt diameter till din Supreme. !
If you want to download or send the air anywhere else than in the same room as your
Supreme is placed in is also needed breather hose/tube. See product details on page 4 for
the correct diameter for your Supreme model.!
!
* Passar endast Supreme 200R, fråga din installatör om passande stativ till övriga modeller.!
* Only works with Supreme 200R, ask your installer for appropriate stand for the other models. !
* Medföljer från och med 2015-12-16 / Included from 2015-12-16"
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 7

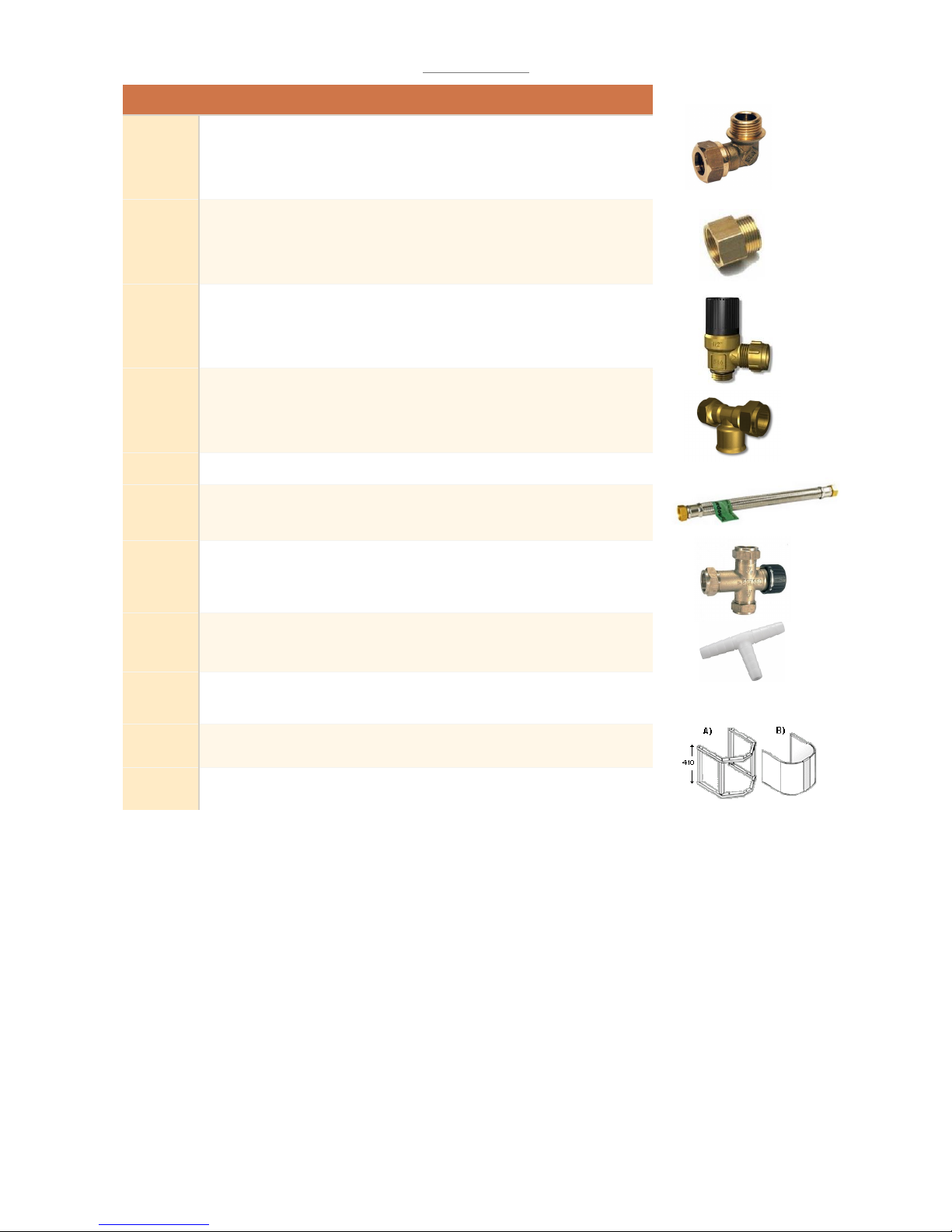

RSK
Beskrivning
Antal
Se skiss nr
Ingår
1942085
Vinkelkoppling 90° med plan
nippelända, VA1145, 22xG20
2
Nej
1986934
Nippel invändig x utvändig
gänga G20
2
Nej
5005353
* LK Säkerhetsventil 0,9X15
1
Ja
1895721
Conex T-rör !
Invändig gänga 22XR15!
Anv med RSK5005353
1
Nej
Kan behövas
8182427
Anslutnings Slang !
BA XL 22X1000
2
Nej
4930716
LK Blandningsventil 550
1
Nej
T-koppling i plast!
Anv med kondensvattenslang
1
Nej
Kan behövas om rören
kommer ur golvet:
6949744
* Stativ (A)
1
Nej
6949746
* Beklädnads plåt till stativ (B)
1
Nej

www.indol.se

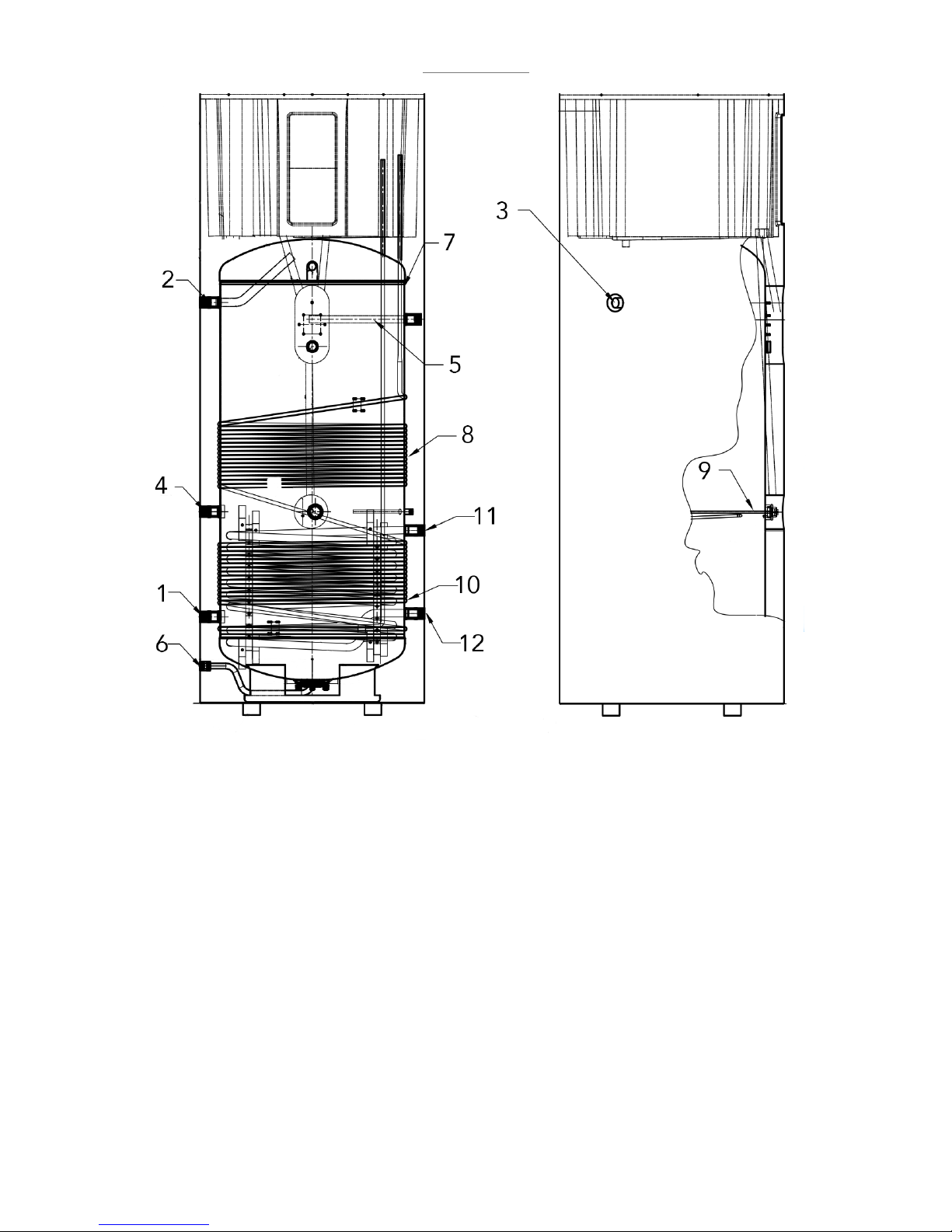

Beskrivning och installation Description and installation
Supreme 200/300/S!
1) Inlopp (kallt) vatten - Cold water inlet
2) Utlopp (varmt) vatten - Hot water outlet
3) Kondensvatten anslutning - Condensate outlet
4) Varmvattencirkulation - Hot water circulation
5) Skyddsanod (Magnesium) - Magnesium rod
6) Dräneringsanslutning (vid tömning av beredaren) - Drain outlet!
7) Slinga från värmepumpen som värmer tanken - Aluminum coil
8) Elpatron - Electric heater
9) Givare (temperatur i botten av tanken) - Temperature sensor, the lower part of the tank
10) Elektrisk anod kontakt för anod - Electric anode connector
11) Givare (temperatur i toppen av tanken) - Temperature sensor, upper part of the tank
12) Rostfri vattentank - Inner tank
13)* Slinga för solfångare eller värmegolv/konvektor - Solar or heated floor/convector coil!
14) Vatten in från solpanel eller värmegolv/konvektor - Solar or heated floor/convector inlet
15) Vatten ut (varmt) till solpanel eller värmegolv/konvektor - Solar or heated floor/convector
outlet!
* - Endast för Supreme S/RS - Only for Supreme S/RS
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 8

www.indol.se
!
Supreme 200R/300R/S
!
1) Inlopp (kallt) vatten - Cold water inlet
2) Utlopp (varmt) vatten - Hot water outlet
3) Kondensvatten anslutning - Condensate outlet
4) Varmvattencirkulation - Hot water circulation
5) Skyddsanod (Magnesium) - Magnesium rod
6) Dräneringsanslutning (vid tömning av beredaren) - Drain outlet
7) Rostfri vattentank - Inner tank
8) Slinga från värmepumpen som värmer vattentanken - Aluminum coil
9) Elpatron - Electric heater
10)* Slinga för solfångare eller värmegolv/konvektor - Solar or heated floor/convector coil
11)* Vatten in från solpanel eller värmegolv/konvektor - Solar or heated floor/convector inlet
12)* "Vatten ut (varmt) till solpanel eller värmegolv/konvektor - Solar or heated floor/
convector outlet!
* - Endast för Supreme S/RS - Only for Supreme S/RS
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 9

www.indol.se
•Inkommande vatten ansluts till anslutningen märkt med en 1:a, enligt
illustrationerna ovan. !
Incoming water is connected to the connector on the center of the machine, as
shown above.!
•Utgående vatten (det uppvärmda vattnet) ansluts till anslutningen
märkt med en 2:a, enligt illustrationerna ovan. !
Outgoing water, heated water, connected to the upper connection, as shown
above.!
•* Den medföljande säkerhetsventilen MÅSTE monteras enligt
medföljande instruktioner. Från den skall ett rör/slang monteras som
leder till befintligt avlopp. !
* The accompanying safety valve MUST be installed according to instructions.
From it, a pipe/hose fitted leading to the existing sewer.!
!
* Medföljer från och med 2015-12-16 / Included from 2015-12-16
•Kondensvattnet från maskinens ena sida märkt med 3:a på
illustrationerna, leds ner i befintligt avlopp. The condensate (2 connections)
from the back of the machine is led into the existing sewer.!

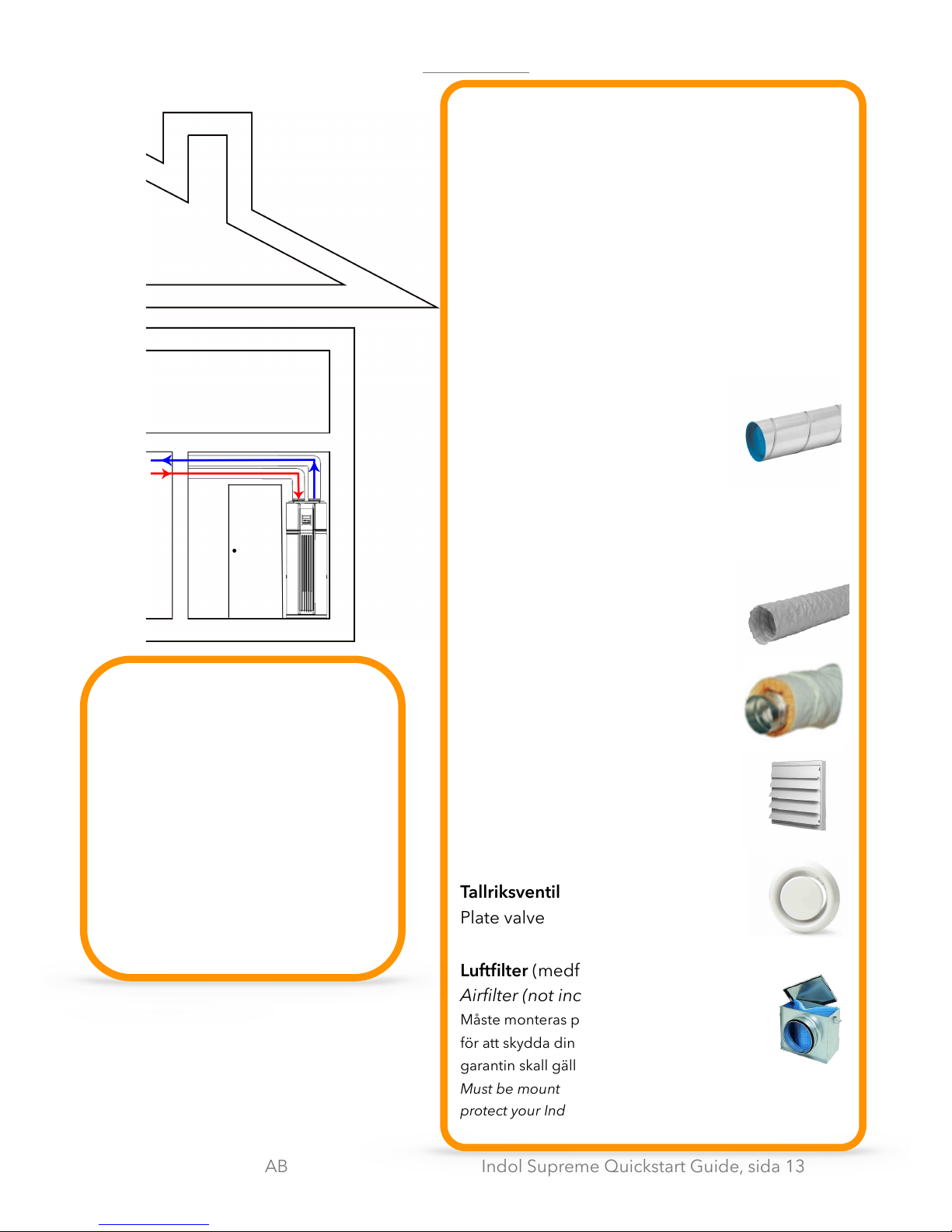

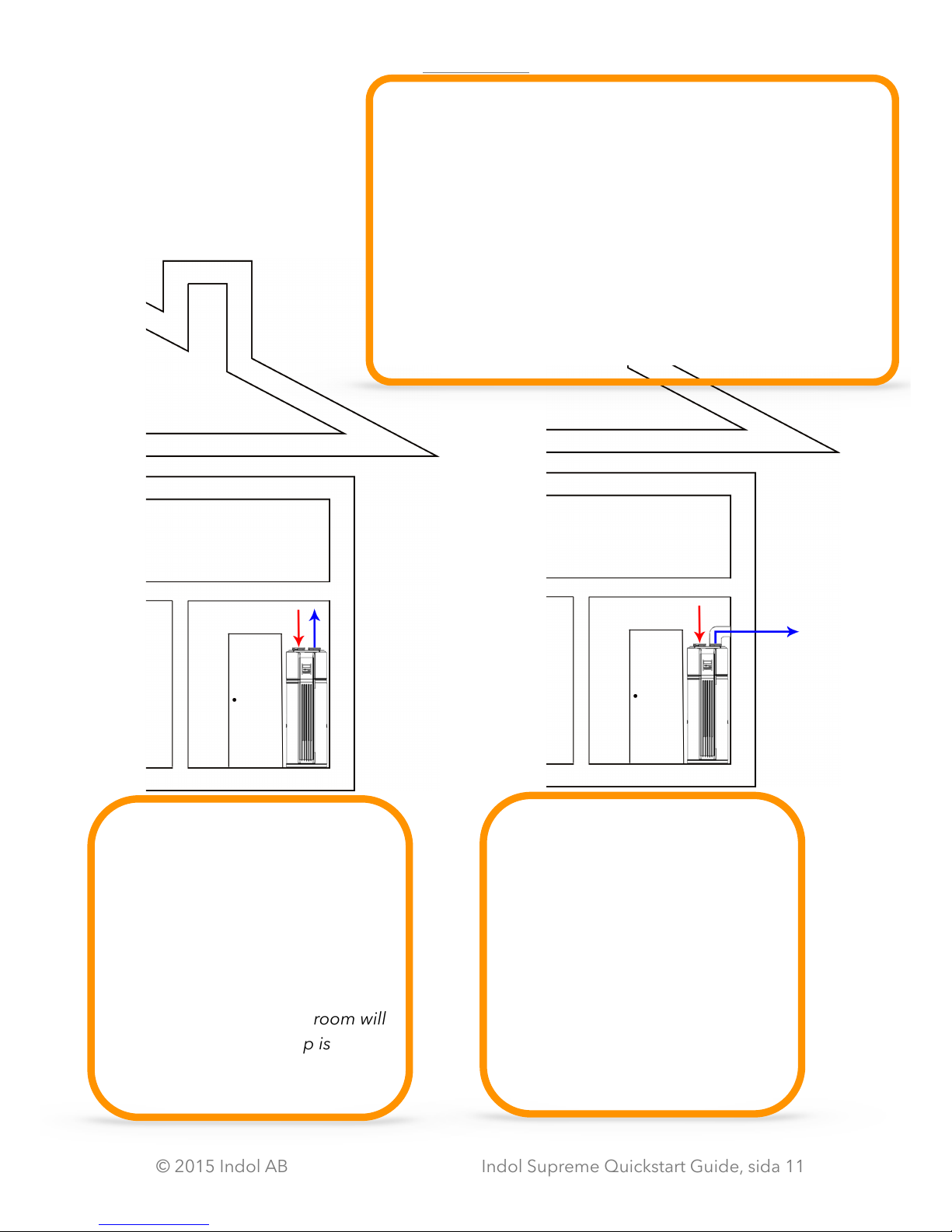

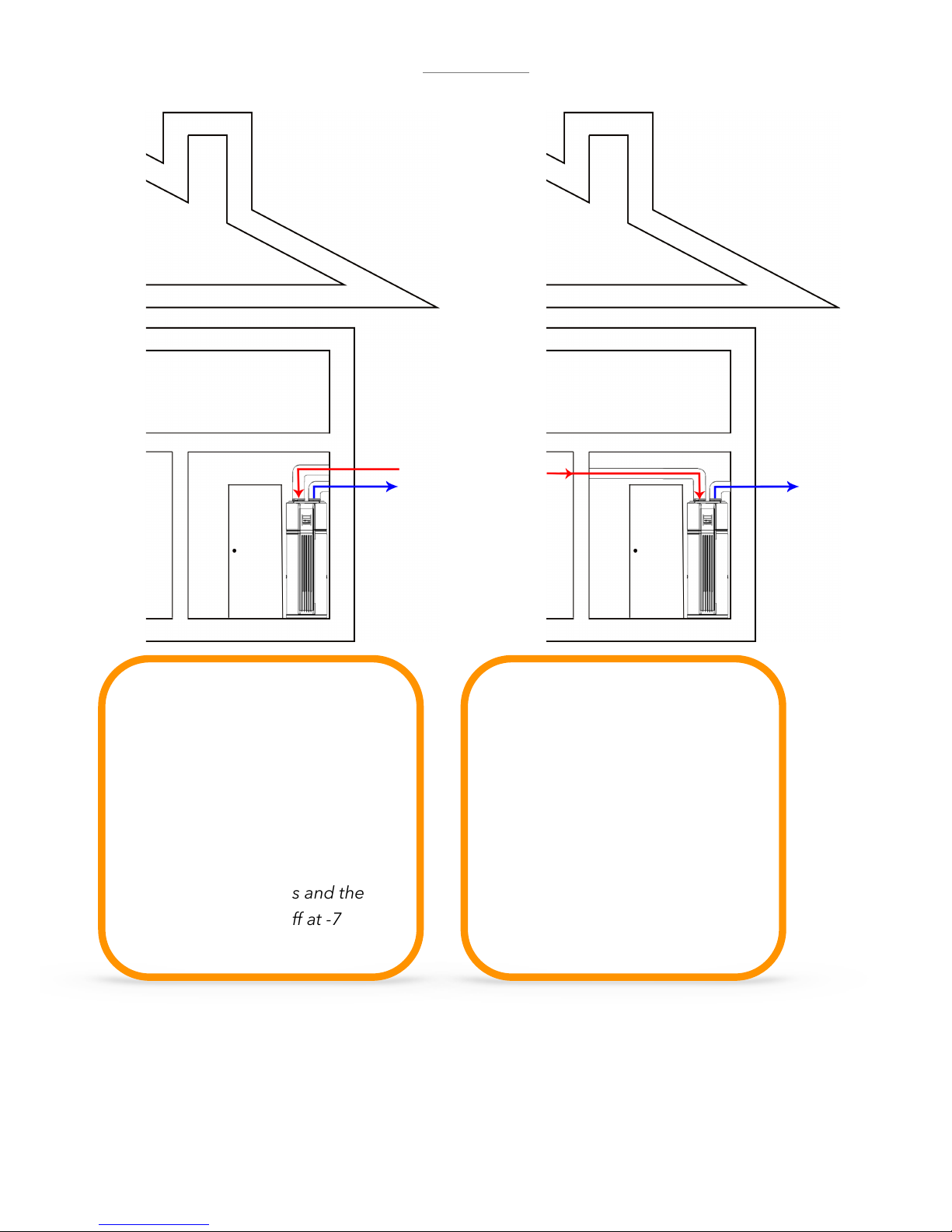

•Luftintag och utsläpp finns på toppen av maskinen. Beroende på val
av montering kan montering av ventilationsslang/rör behövas. Se
illustrationer av möjliga alternativ på nästa sida. I vissa fall måste man
kondensisolera utgående lufts rör/slang.!
The air inlet and outlet are on top of the machine. Depending on the choice of
installation, the mounting of the vent hose/pipe needed. See illustrations of
possible options on the next page. In some cases, the pipe/hose for outgoing air
need to be condensation insulated.!
•Maskinen får sin strömförsörjning från en jordad stickpropp. OBS! Se
till att maskinen är ordentligt jordad. Inkoppling i ett ojordat uttag kan
leda till allvarliga skador eller dödsfall. !
The machine receives its power from a grounded plug. NOTE! Make sure the
machine is properly grounded. Plugging into an ungrounded outlet can result in
serious injury or death.!
•Anslutning för dränering/tömning av tanken markerat med 6:a enligt
illustrationerna ovan. Om du behöver tömma tanken, anslut ett rör/
slang här. Connection for draining/emptying the tank. If you need to empty the
tank, connect a pipe/hose here.
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 10

www.indol.se
Installationsexempel!
Installation example"
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 11
!
1. Hämta och lämna luft i
samma rum (luften i rummet
kommer att kylas när
värmepumpen arbetar). !
!
Download and leave the air in the
same room (the air in the room will
cool when the heat pump is
operating).
!
2. Hämta luft från samma rum
som din Supreme och led den
använda luften ut genom
ytterväggen.!
!
Download air from the same room
as your Idol and guide the used air
out through the wall.!
OBS! Max tillåten rörlängd för tillluftsledning: 5 meter.
Max tillåten rörlängd för frånluftsledning: 5 meter.
Vid längre avstånd måste en extra kanalfläkt
monteras!!
I vissa fall måste röret/slangen för utgående luft
kondensisoleras.!
NOTE! Maximum allowed length of pipe for supply air: 5
meters.
Maximum allowed length of pipe for exhaust air: 5 meters.
For longer distances, an additional channel fan fitted!!

www.indol.se
#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 12
!
3. Hämta och lämna luft utifrån
genom ytterväggen (elpatron
hjälper till från +7 grader och
värmepumpen stängs av vid
-7 grader).!
Download and leave the outside air
through the wall (electric heater
helps from +7 degrees and the
heat pump switches off at -7
degrees)
!
4. Hämta luften från ett annat
rum och led den använda
luften ut genom ytterväggen.!
!
Download the air from another
room and guide the used air out
through the wall.

www.indol.se
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 13
!
Beroende på vilket sett man väljer att hämta
och lämna luft tillkommer vissa tillbehör.
Dimensionerna beror på vilken Supreme du
valt, se produktspecifikationerna på sid.4. !
!
Depending on which way you choose to
download and leave the air, there are certain
accessories. The dimensions depend on the
Supreme of your choice, see the product
specifications on page 4.!
!
Spirorör 160/200mm!
Ventilation pipe 160/200mm!
Om man använder spirorör så måste !
en övergång eller tätning från !
150 till 160 mm användas.!
If you use spiral ducts must transition or sealing
150-160 mm can be used.!
!
Fläktslang 160/200mm!
Air hose 160/200mm!
!
Kondensisolering!
Condensation insulation!
!
Ventilationsgaller med
kallrasskydd!
Way flap!
!
Tallriksventil!
Plate valve!
!
Luftfilter (medföljer ej)!
Airfilter (not included)!
Måste monteras på den inkommande luften
för att skydda din Indol Supreme och
garantin skall gälla för denna.!
Must be mounted on the air inlet to !
protect your Indol Supreme and for!
the warranty to be valid.
!
5. Hämta luften från ett annat
rum och led den använda
luften ut till ett annat rum/
samma som den hämtades i.!
!
Download the air from another
room and guide the used air out to
another room/ same as it was
downloaded from.

www.indol.se
Detta gäller endast ”S” modellerna!
This only applies to the "S" models!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 14
!
6. Använd en solpanel för att
värma vattnet i din Indol
Supreme. Detta bidrar till en
ännu billigare uppvärmning.
Use a solar panel to heat the water in
your Indol Supreme. This contributes
to an even cheaper heating.
!
Detta gäller endast modellerna som
benämns som ”S” modeller. Dessa
modeller har möjligheten att ansluta
en solpanel för gratis uppvärmning av
vattnet alternativt ta ut värme till ett
mindre värmegolv eller
fläktkonvektor (max 15 m2).
This only applies to models designated as
"S" models. These models have the ability to
connect a solar panel for free water heating,
one fan or a smaller floor heating !
(max 15 m2).

www.indol.se
!
#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 15
!
7. Anslut ett mindre värmegolv
till din Indol Supreme. OBS
rummet som skall värmas bör
ej vara större än 15m2 och luft
får ej hämtas/lämnas i samma
rum.!
Connect the less heat the floor to
your Indole Supreme. Note the
room to be heated should not be
greater than 15m2 and air may not
be retrieved / left in the same room.
!
8. Anslut en fläktkonvektor till
din Indol Supreme. OBS
rummet som skall värmas bör
ej vara större än 15m2 och luft
får ej hämtas/lämnas i samma
rum.!
Connect the fan coil to your Indole
Supreme. Note the room to be
heated should not be greater than
15m2 and air may not be retrieved /
left in the same room.

www.indol.se
Kontrollera att alla anslutningar och el är fackmannamässigt anslutna
innan Indol Supreme startas.
Tryck sedan på ”Av/På-knappen” för att starta din Indol Supreme.
First make sure that all water connections and electric are professionally connected.
Press the ”On/Off button” to power on the Indol Supreme.!
!
OBS! Supreme får endast anslutas till jordat uttag eller installeras av behörig
elektriker. Felaktig elinstallation kan medföra livsfara!!
!
Note! Supreme may only be connected to a grounded outlet or installed by a
qualified electrician. Improper installation can endanger life!#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 16

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 17

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 18

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 19

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 20
