Indol Supreme 200S User manual

www.indol.se
Värmepumpsberedare / Boiler with heatpump
Snabbstart Guide / Quick Start Guide!
Indol Supreme 200S/300/300S/300RS!
Mer information och instruktionsvideos på vår hemsida www.indol.se!
More information and instruction videos on our homepage www.indol.se
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 1

www.indol.se
Innehållsförteckning!
!
Contents!
!
Förord / Foreword……………………………………………………….….3!
Produktspecifikationer / Product specifications…………………………4!
Placering och montering / Location and installation……………………5!
Installationsmaterial / Installation materials……………………………6-7!
Beskrivning och installation / Description and installation…….……8-10!
Installationsexempel / Installation example…………………………11-15!
Starta din Indol Supreme/ Start your Indol Supreme..…………….…..16!
Touch display enheten och inställningar / Touch display unit and
settings…………………………………………………………..……..16-24!
Mer information och tips / More information and tips………………….24!
Underhåll / Maintenance…………………………………………..….25-26!
Kontaktuppgifter / Contact information……………………………….…27"
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 2

www.indol.se
Först och främst vill vi tacka er för att ni har valt en !
Indol värmepumpsberedare!
!
Indol varmvattenberedare med inbyggd värmepump kommer att spara
energi åt er om ni tidigare haft en traditionell varmvattenberedare.
!
First and foremost we want to thank you for having chosen an Indol Boiler with
heatpump!
!
Indol water heaters with built-in heat pump will save energy for you if you previously
had a traditional water heater.!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 3
!
Alla bilder i denna bruksanvisning är
endast avsedda som illustrationer och
förklaringar. !
Det kan skilja sig något från den
värmepumpsberedare du har köpt
(beroende på modell). !
!
All images in this manual are intended
only as illustrations and explanations. It
may differ slightly from the boiler with
heatpump you have purchased
(depending on the model).

www.indol.se
Produktspecifikation Product specification!
Modell
Supreme
200S
Supreme 300
Supreme
300S
Supreme
300RS
Tankvolym, liter
200
300
300
300
Tank
Rostfri
Rostfri
Rostfri
Rostfri
Värmepump effekt
2500W
2500W
2500W
2500W
Anslutningseffekt max
680W
680W
680W
680W
Energiklass
A+
A
A
A
Elpatron 1-fas
1500W
1500W
1500W
1500W
Lämplig säkring (trög)
10A
10A
10A
10A
VP + elpatron max effekt
4000W
4000W
4000W
4000W
Temperatur inställning
10-70°C
10-70°C
10-70°C
10-70°C
Maxtemperatur VP/elpatron
60/70
60/70
60/70
60/70
Arbetsområde lufttemperatur
för VP
0 till +40°C
0 till +40°C
0 till +40°C
0 till +40°C
Luftomsättning m3/h
175/350
175/350
175/350
175/350
Ljudnivå
45 db(A)
45 db(A)
45 db(A)
45 db(A)
Mått mm (BxDxH)
566x570x!
1734
642x654x!
1807
642x654x!
1807
660x1820
Vikt kg
109
118
119
115
Anslutningar vatten tum
3/4”
3/4”
3/4”
3/4”
Anslutning luft mm
ØDN150
ØDN150
ØDN150
ØDN150
Köldmedia
R134A
R134A
R134A
R134A
Automatisk legionella dödare
Ja
Ja
Ja
Ja
Korrisionsskydd
Anod (Mg)
+ Elektrisk
Anod (Mg)
+ Elektrisk
Anod (Mg)
+ Elektrisk
Anod (Mg)
+ Elektrisk
Automatisk start efter avbrott
Ja
Ja
Ja
Ja
Timerfunktioner start/stop
Ja
Ja
Ja
Ja
Ventilationsläge
Ja
Ja
Ja
Ja
Extra slinga för t.ex sol eller
golvvärme/fläktkonvektor
Ja 1m2
-
Ja 2m2
Ja 2m2
Artikel nr
120-10050
120-10046
120-10060
120-10053
RSK nr
6831305
6831300
6831301
6831304
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 4

www.indol.se
Placering och montering!
!
Location and installation!
!
Indol kan hämta och lämna luft på olika sätt. Välj det som passar bäst för
ert behov. Väljer man att hämta luft som är kallare än +7 grader kommer
elpatronen att hjälpa värmepumpen och om luften till Indol är kallare än
0 grader kommer endast elpatronen att värma vattnet. Prestanda är
angivet vid +20 grader. Sträva efter att ge Indol luft som håller denna
temperatur (eller högre dock max 40 grader) och som är uppvärmd så
billigt som möjligt.
Exempel: Indol står i ett utrymme som värms med direktverkande el,
rummet intill värms med värmepump eller braskamin. Då är det mest
ekonomiskt att ta luft till Indol från rummet intill.
The Indol can pick up and leave air in different ways. !
Choose the one that suits your needs best.!
If you choose to get air cooler than +7 degrees, the electric heater will
help the heat pump and if the air to Indol is colder than 0 degrees comes
only the water heater to heat the water. Performance is specified at +20
degrees. Strive to give Indol air that keeps this temperature (or higher
but max 40 degrees) and is heated as cheaply as possible.
Example: Indol is in a space that is heated with direct-acting electricity,
the room next door is heated by heat pump or wood burning stove. Then
it is most economical to take air to Indol from the room next door.
!
Beroende på hur och i vilket utrymme du skall installera din Indol behövs
olika material. Material för standard installation hittar du på sida 11 och
12.
Depending on how and in what space you will install your Indol, you
need different materials. Material for a standard installation will you find
at page 11 and 12.
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 5

www.indol.se
!
Material som behövs / kan behövas vid installation
Material required / may be required during installation
!
Beroende på vilket sätt man väljer att hämta och lämna luft så behövs vissa tillbehör.!
Rådgör gärna med din installatör vilka tillbehör som behövs för den tänkta
installationen. Nedan följer exempel på tillbehör som kan behövas. (Det kan även
behövas andra tillbehör som inte är med nedan).!
OBS! Om möjligt, ta luft till din Indol som är uppvärmd så billigt som möjligt!!
!
Depending on the option of picking up and leaving air, some accessories are
required. Please consult your installer which accessories are required for the
intended installation. The following are examples of accessories that may be
required. (You may also need other accessories not included below).!
NOTE! If possible, take air to your Indol that is heated as cheaply as possible!!
!
Installationsmaterial för luftanslutningar!
Installation materials for air connections
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 6
Ventilationsrör!
Ventilation pipe
Fläktslang!
Air hose
Kondensisolering!
Condensation insulation
Väggenomföring med kallrasskydd!
Wall bushing with cold ridge damper
Tallriksventil!
Plate valve
Luftfilter!
Airfilter !
Ett luftfilter skall monteras på inkommande luft till din Indol för att
skydda denna och bibehålla dess verkningsgrad. Ett luftfilter
måste rengöras eller bytas regelbundet för att fylla sin funktion.
Installerat luftfilter krävs för att garantin skall gälla för din Indol.!
!
An air filter must be mounted on incoming air to your Indol to protect it
and maintain its efficiency. An air filter must be cleaned or replaced
regularly to perform its function. Installed air filter is required for the
warranty to apply to your Indol.







www.indol.se
!
Installationsmaterial för vattenanslutningar!
Installation materials for water connections
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 7
Flexibla slangar!
Flexible hoses
VVS Rör!
Plumbing pipe
Blandningsventil
Mixing valve
Avstängningskopplingar!
Shutdown couplings
VA Vinkelkoppling!
Angel coupling
Säkerhetsventil!
Safety valve
Kikventil med lock!
Plug valve
T-koppling i plast!
T-coupling in plastic
Kan behövas om rören kommer upp ur golvet
Stativ (art nr 910)!
Stand (art nr 910)










www.indol.se
Beskrivning och installation Description and installation
Supreme 200/300/S!
1) Inlopp (kallt) vatten - Cold water inlet
2) Utlopp (varmt) vatten - Hot water outlet
3) Kondensvatten anslutning - Condensate outlet
4) Varmvattencirkulation - Hot water circulation
5) Skyddsanod (Magnesium) - Magnesium rod
6) Dräneringsanslutning (vid tömning av beredaren) - Drain outlet!
7) Slinga från värmepumpen som värmer tanken - Aluminum coil
8) Elpatron - Electric heater
9) Givare (temperatur i botten av tanken) - Temperature sensor, the lower part of the tank
10) Elektrisk anod kontakt för anod - Electric anode connector
11) Givare (temperatur i toppen av tanken) - Temperature sensor, upper part of the tank
12) Rostfri vattentank - Inner tank
13)* Slinga för solfångare eller värmegolv/konvektor - Solar or heated floor/convector coil!
14) Vatten in från solpanel eller värmegolv/konvektor - Solar or heated floor/convector inlet
15) Vatten ut (varmt) till solpanel eller värmegolv/konvektor - Solar or heated floor/convector
outlet!
* - Endast för Supreme S/RS - Only for Supreme S/RS
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 8

www.indol.se
Supreme 200R/300RS
!
1) Inlopp (kallt) vatten - Cold water inlet
2) Utlopp (varmt) vatten - Hot water outlet
3) Kondensvatten anslutning - Condensate outlet
4) Varmvattencirkulation - Hot water circulation
5) Skyddsanod (Magnesium) - Magnesium rod
6) Dräneringsanslutning (vid tömning av beredaren) - Drain outlet
7) Rostfri vattentank - Inner tank
8) Slinga från värmepumpen som värmer vattentanken - Aluminum coil
9) Elpatron - Electric heater
10)* Slinga för solfångare eller värmegolv/konvektor - Solar or heated floor/convector coil
11)* Vatten in från solpanel eller värmegolv/konvektor - Solar or heated floor/convector inlet
12)* "Vatten ut (varmt) till solpanel eller värmegolv/konvektor - Solar or heated floor/
convector outlet!
* - Endast för Supreme S/RS - Only for Supreme S/RS
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 9

www.indol.se
•Inkommande vatten ansluts till anslutningen märkt med en 1:a, enligt
illustrationerna ovan. !
Incoming water is connected to the connector on the center of the machine, as
shown above.!
•Utgående vatten (det uppvärmda vattnet) ansluts till anslutningen
märkt med en 2:a, enligt illustrationerna ovan. !
Outgoing water, heated water, connected to the upper connection, as shown
above.!
•Säkerhetsventil (ingår ej) MÅSTE monteras enligt svensk lag.
Avsaknad av säkerhetsventil innebär stor risk för person och sak
skador! !
Från den skall ett rör/slang monteras som leder till befintligt avlopp. !
Safety valve (not included) MUST be installed according to Swedish law. The
absence of safety valve entails high risk of injury to persons and property! From it,
a pipe/hose fitted leading to the existing sewer.!
•Kondensvattnet från maskinens ena sida märkt med 3:a på
illustrationerna, leds ner i befintligt avlopp. The condensate (2 connections)
from the back of the machine is led into the existing sewer.!

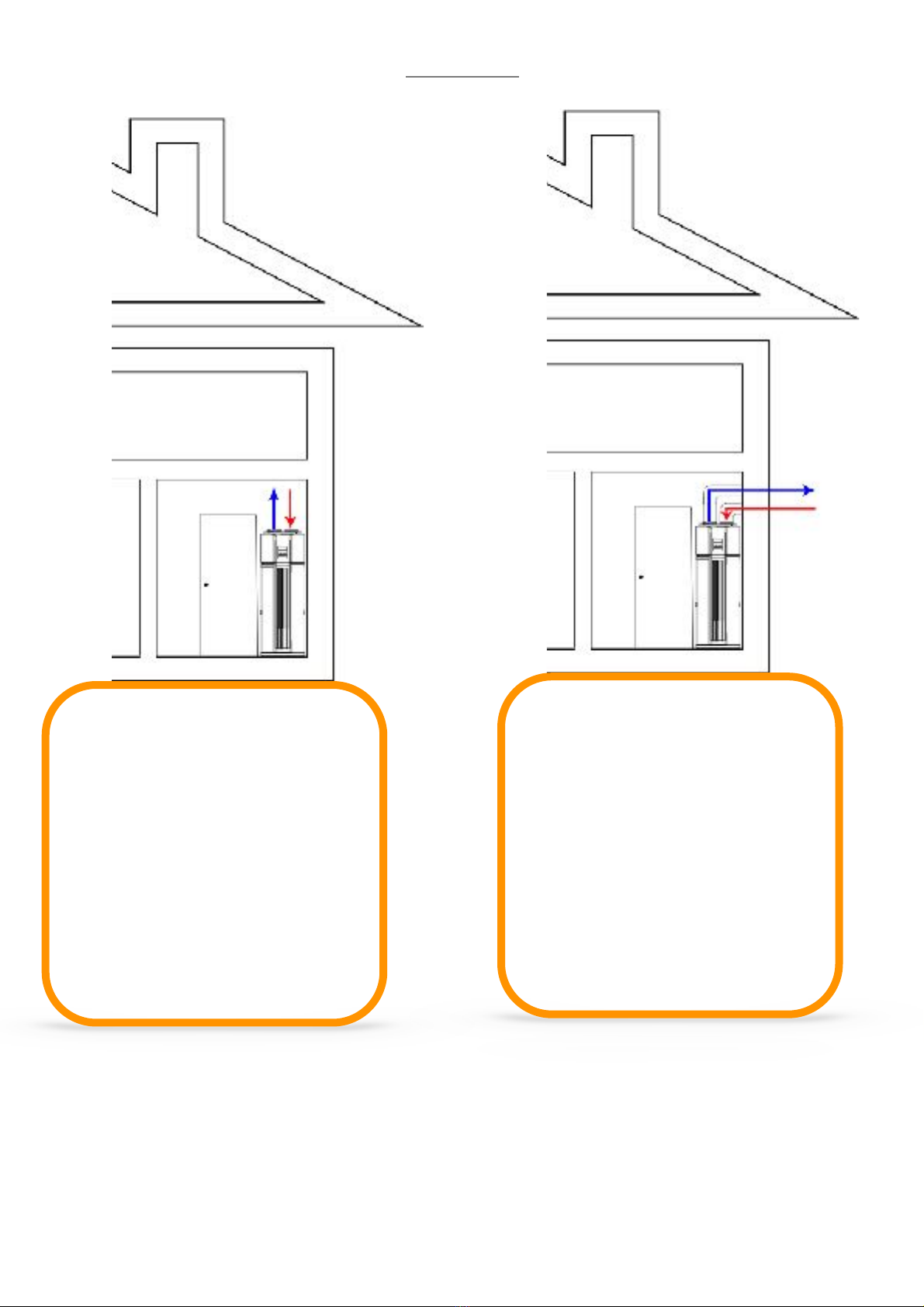

•Luftintag och utsläpp finns på toppen av maskinen. Beroende på val
av montering kan montering av ventilationsslang/rör behövas. Se
illustrationer av möjliga alternativ på nästa sida. I vissa fall måste man
kondensisolera utgående lufts rör/slang.!
The air inlet and outlet are on top of the machine. Depending on the choice of
installation, the mounting of the vent hose/pipe needed. See illustrations of
possible options on the next page. In some cases, the pipe/hose for outgoing air
need to be condensation insulated.!
•Maskinen får sin strömförsörjning från en jordad stickpropp. OBS! Se
till att maskinen är ordentligt jordad. Inkoppling i ett ojordat uttag kan
leda till allvarliga skador eller dödsfall. !
The machine receives its power from a grounded plug. NOTE! Make sure the
machine is properly grounded. Plugging into an ungrounded outlet can result in
serious injury or death.!
•Anslutning för dränering/tömning av tanken markerat med 6:a enligt
illustrationerna ovan. Om du behöver tömma tanken, anslut ett rör/
slang här. Connection for draining/emptying the tank. If you need to empty the
tank, connect a pipe/hose here.
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 10

www.indol.se
Installationsexempel!
Installation example"
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 11
!
1. Hämta luft från samma rum som
din Indol och led den använda
kalla luften ut genom ytterväggen.!
!
Download air from the same room
as your Idol and guide the used air
out through the wall.!
!
!
!
2. Hämta luften från ett annat rum
och led den använda kalla luften ut
genom ytterväggen.!
!
Download the air from another
room and guide the used air out
through the wall.
OBS! Max tillåten rörlängd för tillluftsledning: 5 meter.
Max tillåten rörlängd för frånluftsledning: 5 meter.
Vid längre avstånd måste en extra kanalfläkt monteras!!
I vissa fall måste röret/slangen för utgående luft
kondensisoleras för att förhindra kondensutfällning!
!
NOTE! Maximum allowed length of pipe for supply air: 5 meters.
Maximum allowed length of pipe for exhaust air: 5 meters.
For longer distances, an additional channel fan fitted!!
In some cases, the pipe / hose for the outgoing air must be
condensed insulation to prevent condensation precipitation

www.indol.se
#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 12
!
3. Hämta luften från ett annat rum
och led den använda luften ut till
ett annat rum/samma som den
hämtades i. (Utgående lufts rör kan
behöva kondensisoleras)!
!
Download the air from another
room and guide the used air out to
another room/ same as it was
downloaded from.!
!
4. Med ett T-rör och spjäll kan du
välja om du vill skicka in eller ut
den kalla luften. På så sätt kan du få
"gratis" kyla till ett skafferi eller
skön"svalka varma sommardagar
när din Indol gör varmvatten.!
!
With a T-tube and damper you can
choose whether to send in or out

www.indol.se
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 13
!
5. Hämta och lämna luft i samma
rum (luften i rummet kommer att
kylas när värmepumpen arbetar).!
OBS! Prestanda kommer att sjunka
för varje grad under +20 grader. !
!
Download and leave the air in the
same room (the air in the room will
cool when the heat pump is
operating).
!
6. Hämta och lämna luft utifrån
genom ytterväggen.!
OBS! Prestanda kommer att sjunka
för varje grad under +20 grader.!
!
Download and leave the outside air
through the wall.!
NOTE! Performance will drop for
each degree below +20 degrees

www.indol.se
Detta gäller endast ”S” modellerna!
This only applies to the "S" models!
!
!
!
!
!
!
!
!
!
!
!
!
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 14
!
6. Använd en solpanel för att värma
vattnet i din Indol Supreme. Detta
bidrar till en ännu billigare
uppvärmning.
Use a solar panel to heat the water in
your Indol Supreme. This contributes
to an even cheaper heating.
!
Detta gäller endast modellerna som
benämns som ”S” modeller. Dessa
modeller har möjligheten att ansluta
en solpanel för gratis uppvärmning av
vattnet alternativt ta ut värme till ett
mindre värmegolv eller
fläktkonvektor (max 15 m2).
This only applies to models designated as
"S" models. These models have the ability to
connect a solar panel for free water heating,
one fan or a smaller floor heating !
(max 15 m2).

www.indol.se
!
!
!
!
!
!
#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 15
!
7. Anslut ett mindre värmegolv till din
Indol Supreme. OBS rummet som
skall värmas bör ej vara större än
15m2 och luft får ej hämtas/lämnas i
samma rum.!
!
Connect the less heat the floor to
your Indole Supreme. Note the room
to be heated should not be greater
than 15m2 and air may not be
retrieved / left in the same room.
!
8. Anslut en fläktkonvektor till din
Indol Supreme. OBS rummet som
skall värmas bör ej vara större än
15m2 och luft får ej hämtas/lämnas i
samma rum.!
!
Connect the fan coil to your Indole
Supreme. Note the room to be
heated should not be greater than
15m2 and air may not be retrieved /
left in the same room.

www.indol.se
!
Kontrollera att alla anslutningar och el är fackmannamässigt anslutna
innan Indol Supreme startas.
Tryck sedan på ”Av/På-knappen” för att starta din Indol Supreme.
First make sure that all water connections and electric are professionally connected.
Press the ”On/Off button” to power on the Indol Supreme.!
!
OBS! Supreme får endast anslutas till jordat uttag eller installeras av behörig
elektriker. Felaktig elinstallation kan medföra livsfara!!
!
Note! Supreme may only be connected to a grounded outlet or installed by a
qualified electrician. Improper installation can endanger life!#
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 16

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 17

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 18

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 19

www.indol.se
© 2015 Indol AB
Indol Supreme Quickstart Guide, sida 20
