Ingersoll-Rand LA410 User manual

16571846
Edition 2
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Informacje o Produkcie
PL
RU
ZH
JA
KO
Informaţii Privind Produsul
Информация за Продукта
BG
RO
Air Drill
LA410, 7804R, 7807R and LA411-EU

2 16571846_ed2
4
75
32
1
9
6
48h
PMAX
24h
8
10
11
24h

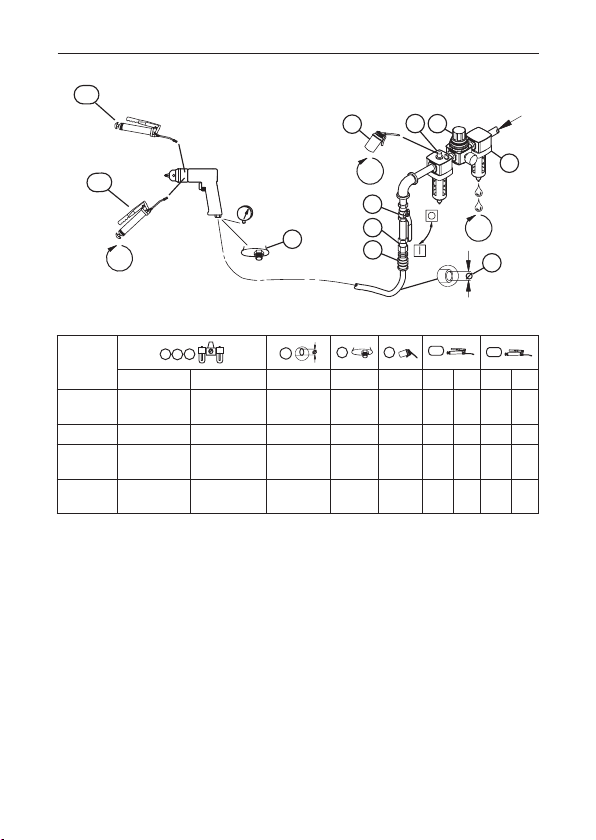

(Dwg. 16573180)
Models
13
2
5
6
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3IR # cm3
LA410,
LA410-EU C38341-810 C383D1-810 3/8 (10) 1/4 10 67 3 67 3
LA411-EU C38341-810 C383D1-810 3/8 (10) 1/4 50 67 3 67 3
7804R,
7804-EU C38341-810 C383D1-810 5/16 (8) 1/4 50 28 3 28 3
7807R,
7807R-EU C38341-810 C383D1-810 3/8 (10) 1/4 50 67 3 67 3

16571846_ed2 EN-1
EN
Product Safety Information
Intended Use:
These Air Drills are designed for drilling, honing, reaming and hole sawing.
For Additional information refer to Air Drills Product Safety Information Manual Form
04580353.
Manuals can be downloaded from www.ingersollrandproducts.com.
Product Specications
Models Style Free Speed Chuck Capacity
rpm inch (mm)
LA410, LA410-EU Inline 4500 3/8 (10)
LA411-EU Lever 1800 3/8 (10)
7804R, 7804R-EU Angle 1200 3/8 (10)
7807R, 7807R-EU Angle 1800 3/8 (10)
Models
Sound Level dB(A)
(ISO15744)
Sound Level dB(A)
(ANSI S5.1-1971)
Vibration (m/s²)
(ISO28927)
† Pressure (Lp) ‡ Power (Lw) Pressure Power
(ISO3744) Level *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16573180 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 16571846_ed2
ES
Información de Seguridad sobre el Producto
Uso Indicado:
Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en www.ingersollrandproducts.com.
Especicaciones del Producto
Modelos Estilo Velocidad Libre Capacidad de Pinza
rpm inch (mm)
LA410, LA410-EU En Línea 4500 3/8 (10)
LA411-EU Palanca 1800 3/8 (10)
7804R, 7804R-EU Ángulo 1200 3/8 (10)
7807R, 7807R-EU Ángulo 1800 3/8 (10)
Modelos
Nivel Sonoro dB(A)
(ISO15744)
Nivel Sonoro dB(A)
(ANSI S5.1-1971)
Vibración (m/s²)
(ISO28927)
† Presión (Lp) ‡ Potencia (Lw) Presión Potencia
(ISO3744) Nivel *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB de error * K = de error (Vibración)
‡ KwA = 3dB de error
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-
sulte la dibujo 16573180 y la tabla en la página 2. La frecuencia de mantenimiento se muestra
dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los
elementos se identican como:
1. Filtro de aire 5. Diámetro de la manguera 9. Aceite
2. Regulador 6. Tamaño de la rosca 10. Grasa - durante el montaje
3. Lubricador 7. Acoplamiento 11. Grasa - por el engrasador
4. Válvula de corte de emergencia 8. Fusil de aire de seguridad
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-
arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

16571846_ed2 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de
découpe circulaire.
Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le
manuel d’information de sécurité du produit Perceuse pneumatique.
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.
Spécications du Produit
Modèles Style Vitesse Libre Capacité de la Pince
rpm inch (mm)
LA410, LA410-EU En Ligne 4500 3/8 (10)
LA411-EU Levier 1800 3/8 (10)
7804R, 7804R-EU Angle 1200 3/8 (10)
7807R, 7807R-EU Angle 1800 3/8 (10)
Modèles
Niveau Acoustique dB(A)
(ISO15744)
Niveau Acoustique dB(A)
(ANSI S5.1-1971)
Vibration (m/s²)
(ISO28927)
† Pression (Lp) ‡ Puissance (Lw) Pression Puissance
(ISO3744) Niveau *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3dB
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16573180 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 5. Diamètre du tuyau 9. Huile
2. Régulateur 6. Taille du letage 10. Graisse - pour l’assemblage
3. Lubricateur 7. Raccord 11. Graisse - pour le raccordement
4. Vanne d’arrêt d’urgence 8. Raccordement à air de sûreté
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 16571846_ed2
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.
Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla
sicurezza prodotto relativo ai trapani pneumatici.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.
Speciche Prodotto
Modelli Stile Velocità a Vuoto Capacità del Portapunta
rpm inch (mm)
LA410, LA410-EU In Linea 4500 3/8 (10)
LA411-EU Leva 1800 3/8 (10)
7804R, 7804R-EU Angolo 1200 3/8 (10)
7807R, 7807R-EU Angolo 1800 3/8 (10)
Modelli
Livello Acustico dB(A)
(ISO15744)
Livello Acustico dB(A)
(ANSI S5.1-1971)
Vibrazioni (m/s²)
(ISO28927)
† Pressione (Lp) ‡ Potenza (Lw) Pressione Potenza
(ISO3744) Livello *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la con-
densa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio
del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile
e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi
di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno
16573180 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia
circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:
1. Filtro aria 6. Dimensione della lettatura 10.
Ingrassaggio - durante il
montaggio
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza 11.
Ingrassaggio - attraverso
il raccordo
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

16571846_ed2 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Bohrmaschinen wurden zum Bohren, Honen, Ausbohren und Lochsägen
entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04580353 im Handbuch, Produktsicher-
heitsinformationen Druckluft-Bohrmaschinen.
Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modelle Machart Nenndrehzahl Kapazität Spannfutter
rpm inch (mm)
LA410, LA410-EU Reihe 4500 3/8 (10)
LA411-EU Hebel 1800 3/8 (10)
7804R, 7804R-EU Winkel 1200 3/8 (10)
7807R, 7807R-EU Winkel 1800 3/8 (10)
Modelle
Schallpegel dB(A)
(ISO15744)
Schallpegel dB(A)
(ANSI S5.1-1971)
Schwingungs (m/s²)
(ISO28927)
† Druck (Lp) ‡ Stromzufuhr (Lw) Druck Stromzufuhr
(ISO3744) Spegel *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)
‡ KwA = 3dB Messunsicherheit
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573180 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 5. Schlauchdurchmesser 9. Ölen
2. Regler 6. Gewindegröße 10.Fetten - bei der Montage
3. Schmierbüchse 7. Verbindung 11.Fetten - über Anschlussstück
4. Notabsperrventil 8. Sicherheits-Druckluftsicherung
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materi-
alarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor-
isierten Fachhandel.

NL-1 16571846_ed2
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische boormachines zijn bedoeld voor boren, honen, naboren en gaten zagen.
Raadpleeg formulier 04580353 in de productveiligheidshandleiding van de pneumatische
boormachines voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.
Produktspesikasjoner
Modellen Soort Onbelast Toerental Capaciteit Spankop
rpm inch (mm)
LA410, LA410-EU In Lijn 4500 3/8 (10)
LA411-EU Hendel 1800 3/8 (10)
7804R, 7804R-EU Hoek 1200 3/8 (10)
7807R, 7807R-EU Hoek 1800 3/8 (10)
Modellen
Geluidsniveau dB(A)
(ISO15744)
Geluidsniveau dB(A)
(ANSI S5.1-1971)
Trillings (m/s²)
(ISO28927)
† Druk (Lp) ‡ Vermogen (Lw) Druk Vermogen
(ISO3744) Niveau *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† Meetonnauwkeurigheid bij KpA = 3dB * Meetonnauwkeurigheid bij K (Trillings)
‡ Meetonnauwkeurigheid bij KwA = 3dB
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16573180 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 5. Slangdiameter 9. Olie
2. Regelaar 6. Soort van schroefdraad 10. Smeervet - tijdens montage
3. Smeerinrichting 7. Koppeling 11. Smeervet - door smeernippel
4. Noodafsluitklep 8. Beveiliging
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-
hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij
gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen-
trum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

16571846_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykluftsborene er udformet til boring, honing, fræsning og hulsavning.
For yderligere oplysninger henvises der til formular 04580353 i vejledningen med
produktsikkerhedsinformation til trykluftsborene.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com.
Produktspecikationer
Modeller Stil Fri Hastighed Borepatron Kapacitet
rpm inch (mm)
LA410, LA410-EU In-line 4500 3/8 (10)
LA411-EU Håndtag 1800 3/8 (10)
7804R, 7804R-EU Vinkel 1200 3/8 (10)
7807R, 7807R-EU Vinkel 1800 3/8 (10)
Modeller
Lydniveau dB(A)
(ISO15744)
Lydniveau dB(A)
(ANSI S5.1-1971)
Vibrations (m/s²)
(ISO28927)
† Tryk (Lp) ‡ Eekt (Lw) Tryk Eekt
(ISO3744) Niveau *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB måleusikkerhed * K = måleusikkerhed (Vibrations)
‡ KwA = 3dB måleusikkerhed
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl-
terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse
i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden
intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
Se tegning 16573180 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og
deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

SV-1 16571846_ed2
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna borrmaskiner är utformade för borrning, honing, brotschning och hålsågning.
För mer information, se Luftdrivna borrmaskiners produktsäkerhetsinformation
Form 04580353.
Handböcker kan laddas ner från www.ingersollrandproducts.com.
Produktspecikationer
Modeller Stil Fri Hastighet Chuckkapacitet
rpm inch (mm)
LA410, LA410-EU Linjär 4500 3/8 (10)
LA411-EU Spak 1800 3/8 (10)
7804R, 7804R-EU Vinkel 1200 3/8 (10)
7807R, 7807R-EU Vinkel 1800 3/8 (10)
Modeller
Ljudstyrkenivå dB(A)
(ISO15744)
Ljudstyrkenivå dB(A)
(ANSI S5.1-1971)
Vibrations (m/s²)
(ISO28927)
† Tryck (Lp) ‡ Eekt (Lw) Tryck Eekt
(ISO3744) Niva *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB mätosäkerhet * K = mätosäkerhet (Vibrations)
‡ KwA = 3dB mätosäkerhet
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets in-
gångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punk-
ter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från
slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning,
för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se illustra-
tionen 16573180 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och denieras
som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett – under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

16571846_ed2 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Trykkluftsbor er designet til boring, honing, opprømming og hullsaging.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykklufts-
borets håndboksskjema 04580353.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com.
Productspecicaties
Modeller Stil Fri Hastighet Chuck-kapasitet
rpm inch (mm)
LA410, LA410-EU Rett 4500 3/8 (10)
LA411-EU Spak 1800 3/8 (10)
7804R, 7804R-EU Vinkel 1200 3/8 (10)
7807R, 7807R-EU Vinkel 1800 3/8 (10)
Modeller
Lydnivå dB(A)
(ISO15744)
Lydnivå dB(A)
(ANSI S5.1-1971)
Vibrasjons (m/s²)
(ISO28927)
† Trykk (Lp) ‡ Styrke (Lw) Trykk Styrke
(ISO3744) Nivå *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB måleusikkerhet * K = måleusikkerhet (Vibrasjons)
‡ KwA = 3dB måleusikkerhet
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk-
tøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og kompressor-
tank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet over slange-
koblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet
frakobling. Se tegning 16573180 og tabell på side 2. Vedlikeholdsfrekvens vises i den sirkulære
pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres som:
1. Luftlter 7. Kobling
2. Regulator 8. Slangebruddsventil
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

FI-1 16571846_ed2
FI
Tuotteen Turvaohjeet
Käyttötarkoitus:
Nämä paineilmatoimiset porat on suunniteltu poraamiseen, hoonaamiseen ja reikien
sahaamiseen.
Lisätietoja on Paineilmatoimisten porien tuoteturvallisuuden lomakkeessa 04580353.
Käyttöohjeita voi hakea Web-osoitteesta www.ingersollrandproducts.com.
Tuotteen Erittelyt
Mallit Tyyli Vapaa Nopeus Chuck Kapasiteetti
rpm inch (mm)
LA410, LA410-EU Linja 4500 3/8 (10)
LA411-EU Vipu 1800 3/8 (10)
7804R, 7804R-EU Kulma 1200 3/8 (10)
7807R, 7807R-EU Kulma 1800 3/8 (10)
Mallit
Melutaso dB(A)
(ISO15744)
Melutaso dB(A)
(ANSI S5.1-1971)
Värinä (m/s²)
(ISO28927)
† Paine (Lp) ‡ Teho (Lw) Paine Teho
(ISO3744) Taso *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB mittauksen epätarkkuus * K = mittauksen epävarmuus (Värinä)
‡ KwA = 3dB mittauksen epätarkkuus
Asennus ja Voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloauko-
ssa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista, ilman-
suodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun
yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua,
ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 16573180
ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyttötunteina (h),
-päivinä (d) ja -kuukausina (m). Osien määritelmät:
1. Ilmansuodatin 7. Liitäntä
2. Säädin 8. Ilmavaroke
3. Voitelulaite 9. Öljy
4. Hätäsulkuventtiili 10. Rasvaus - kokoamisen yhteydessä
5. Letkun halkaisija 11. Rasvaus - sovitteen kautta
6. Kierteen koko
Varaosat ja Huolto
Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.
Tämän ohjekirjan alkuperäiskieli on englanti.
Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

16571846_ed2 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Estes berbequins pneumáticos foram concebidos para operações de perfuração, poli-
mento, mandrilagem e abertura de orifícios.
Para obter informações mais detalhadas, consulte o manual com as informações de seg-
urança do produto do berbequim pneumático com a referência 04580353.
Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com.
Especicações do Produto
Modelos Estilo Velocidade Livre Capacidade da Bucha
rpm inch (mm)
LA410, LA410-EU Em Linha 4500 3/8 (10)
LA411-EU Alavanca 1800 3/8 (10)
7804R, 7804R-EU Ângulo 1200 3/8 (10)
7807R, 7807R-EU Ângulo 1800 3/8 (10)
Modelos
Nível de Ruído dB(A)
(ISO15744) Nível de Ruído dB(A) (ANSI S5.1-1971) Vibrações (m/s²)
(ISO28927)
† Pressão (Lp) ‡ Potência (Lw) Pressão Potência
(ISO3744) Nível *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† Incerteza de medida KpA = 3dB * Incerteza de medida K (Vibrações)
‡ Incerteza de medida KwA = 3dB
Instalação e Lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e
do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a
montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de
mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que
as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o desenho
16573180 e a tabela da página 2. A frequência de manutenção é indicada por uma seta circular e
denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 7. União
2. Regulador 8. Fusível de ar de segurança
3. Lubricador 9. Óleo
4. Válvula de interrupção de emergência 10. Massa lubricante - durante a montagem
5. Diâmetro da mangueira 11. Massa lubricante - através do bico de
6. Tamanho da rosca admissão
Peças e Manutenção
Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmon-
tada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.
O idioma original deste manual é o inglês.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

EL-1 16571846_ed2
EL
Πληροφορίες Ασφάλειας Προϊόντος
Προοριζόμενη Χρήση:
Τα Αεροτρύπανα είναι σχεδιασμένα για διάτρηση, υπερλείανση (χόνινγκ), φρεζάρισμα και
διάνοιξη οπών.
Για περισσότερες πληροφορίες ανατρέξτε στο Έντυπο 04580353 του Εγχειριδίου
Πληροφοριών Ασφάλειας Προϊόντος για Αεροτρύπανα.
Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση
www.ingersollrandproducts.com.
Προδιαγραφές Προϊόντος
Μοντέλα Στυλ Ελεύθερη Ταχύτητα Ικανότητα Τσοκ
rpm inch (mm)
LA410, LA410-EU Σε Σειρά 4500 3/8 (10)
LA411-EU Μοχλός 1800 3/8 (10)
7804R, 7804R-EU Γωνία 1200 3/8 (10)
7807R, 7807R-EU Γωνία 1800 3/8 (10)
Μοντέλα
Ηχητική Στάθμη dB(A)
(ISO15744)
Ηχητική Στάθμη dB(A)
(ANSI S5.1-1971)
Κραδασμών (m/s²)
(ISO28927)
† Πίεση (Lp) ‡ Ισχύς (Lw) Πίεση Ισχύς
(ISO3744) Στάθμη *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB αβεβαιότητα μέτρησης * K = αβεβαιότητα μέτρησης (κραδασμών)
‡ KwA = 3dB αβεβαιότητα μέτρησης
Εγκατάσταση και Λίπανση
Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης
λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα
από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή
συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και
χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς
εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση
αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 16573180 και τον πίνακα
στη σελίδα 2. Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες,
d=ημέρες και m=μήνες πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:
1. Φίλτρο αέρα 7. Σύζευξη
2. Ρυθμιστής 8. Βαλβίδα αέρα ασφαλείας
3. Λιπαντής 9. Λάδι
4. Βαλβίδα διακόπτης έκτακτης 10. Γρασάρισμα – κατά τη συναρμολόγηση
5. Διάμετρος εύκαμπτου σωλήνα 11. Γρασάρισμα – κατά την εγκατάσταση
6. Μέγεθος σπειρώματος
Εξαρτήματα και Συντήρηση
Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά
υλικό για να mπορέσουν να ανακυκλωθούν.
Το εγχειρίδιο αυτό συντάχτηκε στην αγγλική γλώσσα.
Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο
Συντήρησης.
Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της
Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

16571846_ed2 SL-1
SL
Informacije o Varnosti Izdelka
Namen:
Pnevmatski vrtalni stroji so namenjeni vrtanju, brušenju, povrtavanju inžaganju lukenj.
Čeželite več informacij, glejte obrazec 04580353 v priročniku za varno delo s pnevmat-
skimi vrtalnimi stroji.
Priročnike lahko snamete s spletne strani www.ingersollrandproducts.com.
Specikacije Izdelka
Modeli Slog Hitrost v Praznem Teku Zmogljivosti Vpenjalne Glave
rpm inch (mm)
LA410, LA410-EU Serijski 4500 3/8 (10)
LA411-EU Vzvod 1800 3/8 (10)
7804R, 7804R-EU Kot 1200 3/8 (10)
7807R, 7807R-EU Kot 1800 3/8 (10)
Modeli
Raven Hrupa dB(A)
(ISO15744)
Raven Hrupa dB(A)
(ANSI S5.1-1971)
Vibracije (m/s²)
(ISO28927)
† Pritisk (Lp) ‡ Moč (Lw) Pritisk Moč
(ISO3744) Raven *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB spremenljivost merjenja * K = merilna negotovost (Vibracije)
‡ KwA = 3dB spremenljivost merjenja
Namestitev in Mazanje
Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem
priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda, zračnih
ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko v gorn-
jem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez notran-
jega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj izključi.
Glejte sliko 16573180 in tabelo na strani 2. Pogostost vzdrževanja je prikazana v krožni puščici in
opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene kot:
1. Zračni lter 7. Spoj
2. Regulator 8. Varnostna zračna varovalka
3. Mazalka 9. Olje
4. Varnostni izključitveni ventil 10. Mast – med sestavljanjem
5. Premer cevi 11. Mast – prek cevovoda
6. Velikost navoja
Sestavni deli in Vzdrževanje
Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po ses-
tavnih surovinah, da ga bo mogoče reciklirati.
Izvirni jezik tega priročnika je angleščina.
Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.
Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SK-1 16571846_ed2
SK
Bezpečnostné Informácie k Výrobku
Účel Použitia:
Tieto pneumatické vŕtačky slúžia na vŕtanie, honovanie, úpravu a vyrezávanie otvorov.
Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre pneumatické vŕtačky
04580353.
Príručky si môžete stiahnut’z webovej adresy www.ingersollrandproducts.com.
Špecikácie Produktu
Modely Štýl Rýchlosť pri Voľnobehu Kapacita Skľučovadla (Držiaku)
rpm inch (mm)
LA410, LA410-EU Priamo 4500 3/8 (10)
LA411-EU Páka 1800 3/8 (10)
7804R, 7804R-EU Uhol 1200 3/8 (10)
7807R, 7807R-EU Uhol 1800 3/8 (10)
Modely
Hladina Hluku dB(A)
(ISO15744)
Hladina Hluku dB(A)
(ANSI S5.1-1971)
Vibrácií (m/s²)
(ISO28927)
† Tlak (Lp) ‡ Výkon (Lw) Tlak Výkon
(ISO3744) Hladina *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = neurčitost’ merania 3dB * K = neistota merania (Vibrácií)
‡ KwA = neurčitost’merania 3dB
Inštalácia a Mazanie
Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak
(PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej
časti (častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný
vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez
všetky hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá hadica
alebo dôjde k uvoľneniu spoja. Viď obr. 16573180 a tabuľka na str. 2. Interval vykonávania údržby
je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného
používania. Prehľad položiek:
1. Vzduchový lter 7. Spojenie
2. Regulátor 8. Bezpečnostný vzduchový istič
3. Mazivo 9. Olej
4. Núdzový uzatvárací ventil 10. Mazanie – počas montáže
5. Priemer hadice 11. Mazanie – pomocou mazníc
6. Veľkost’závitu
Diely a Údržba
Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’ diely
podľa materiálu tak, aby mohli byt’ recyklované.
Pôvodným jazykom tejto príručky je angličtina.
Oprava a údržba náradia by mala byt’vykonávaná iba v autorizovanom servisnom stredisku.
Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

16571846_ed2 CS-1
CS
Bezpečnostní informace k výrobku
Účel použití:
Tyto pneumatické vrtačky slouží k vrtání, honování, vystružování a vyřezávání otvorů.
Další informace najdete v příručce Bezpečnostní instrukce pro pneumatické vrtačky
04580353.
Příručky si můžete stáhnout z webové adresy www.ingersollrandproducts.com.
Specikace Výrobku
Modely Styl Rychlost přiVolném Chodu Kapacita Upínacího Pouzdra
rpm inch (mm)
LA410, LA410-EU Přímo 4500 3/8 (10)
LA411-EU Páka 1800 3/8 (10)
7804R, 7804R-EU Úhel 1200 3/8 (10)
7807R, 7807R-EU Úhel 1800 3/8 (10)
Modely
Hladina Hluku dB(A)
(ISO15744)
Hladina Hluku dB(A)
(ANSI S5.1-1971)
Vibrácií (m/s²)
(ISO28927)
† Tlak (Lp) ‡ Výkon (Lw) Tlak Výkon
(ISO3744) Hladina *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = neurčitost měření 3dB * K = nejistota měření (Vibrací)
‡ KwA = neurčitost měření 3dB
Instalace a Mazání
Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho maximální
provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí, vzducho-
vého ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte bezpečnostní
vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte zařízení proti
házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo přerušení
spojení. Na obr. 16573180 a tabulka na str. 2. Četnost údržby je uváděna v kruhové šipce a je
denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled položek:
1. Vzduchový ltr 7. Spojení
2. Regulátor 8. Bezpečnostní vzduchová pojistka
3. Mazivo 9. Olej
4. Nouzový uzavírací ventil 10. Mazání - v prubehu montáže
5. Prumer hadice 11. Mazání - pomocí maznic
6. Velikost závitu
Díly a Údržba
Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly
podle materiálu tak, aby mohly být recyklovány.
Výchozím jazykem této příručky je angličtina.
Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku.
Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

ET-1 16571846_ed2
ET
Toote Ohutusteave
Ettenähtud Kasutamine:
Pneumaatilised trellid on konstrueeritud puurimiseks, hoonimiseks, hõõritsemiseks ja
aukude puurimiseks.
Lisateavet leiate juhendist“Air Drills Product Safety Information Manual Form 04580353”
(pneumaatiliste trellide ohutusteabe juhend).
Teatmikke saab alla laadida aadressilt www.ingersollrandproducts.com.
Toote Spetsikatsioon
Mudelid Kuju Tühikäigu Kiirus Padruni Jõudlus
rpm inch (mm)
LA410, LA410-EU Reas 4500 3/8 (10)
LA411-EU Hoob 1800 3/8 (10)
7804R, 7804R-EU Nurk 1200 3/8 (10)
7807R, 7807R-EU Nurk 1800 3/8 (10)
Mudelid
Müratase dB(A)
(ISO15744)
Müratase dB(A)
(ANSI S5.1-1971)
Vibratsioon (m/s²)
(ISO28927)
† Rõhk (Lp) ‡ Võimsus (Lw) Rõhk Võimsus
(ISO3744) Tase *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB mõõtemääramatus * K = mõõtmise määramatust (Vibratsioon)
‡ KwA = 3dB mõõtemääramatus
Paigaldamine ja Määrimine
Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli-
in. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja kompressoripaa-
gist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp
ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et
vältida vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 16573180 ja tabel
lk 2. Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid,
d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:
1. Õhulter 7. Liide
2. Regulaator 8. Õhukaitseklapp
3. Õlitaja 9. Õli
4. Hädaseiskamisventiil 10. Määrimine - montaaži ajal
5. Vooliku läbimõõt 11. Määrimine - läbi liitmiku
6. Keerme suurus
Osad ja Hooldus
Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest
ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.
Käesoleva juhendi originaalkeeleks on inglise keel.
Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.
Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

16571846_ed2 HU-1
HU
A Termékre Vonatkozó Biztonsági Információk
Rendeltetés:
Ezeket a sűrített levegős fúrókat fúrásra, hónolásra, lyukbővítésre és lyukvágásra tervezték.
További információt a sűrített levegős fúró 04580353 jelű, biztonsági információkat
tartalmazó kézikönyvében talál.
A kézikönyvek letöltési címe: www.ingersollrandproducts.com.
A Termék Jellemzői
Modellek Kialakítás Lehetséges Sebesség Tokmánykapacitás
rpm inch (mm)
LA410, LA410-EU Soros 4500 3/8 (10)
LA411-EU Kar 1800 3/8 (10)
7804R, 7804R-EU Szög 1200 3/8 (10)
7807R, 7807R-EU Szög 1800 3/8 (10)
Modellek
Zajszint dB(A)
(ISO15744)
Zajszint dB(A)
(ANSI S5.1-1971)
Vibrációs (m/s²)
(ISO28927)
† Nyomás (Lp) ‡ Teljesítmény (Lw) Nyomás Teljesítmény
(ISO3744) Szint *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB mérési bizonytalanság * K = mérési bizonytalanság (Vibrációs)
‡ KwA = 3dB mérési bizonytalanság
Telepítés és Kenés
A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális
üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb
pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a konden-
zátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és
használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben, hogy a
tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson el. Lásd
a 16573180 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös nyíl jelzi, és
tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatáro-
zásra. Az elemek azonosítása:
1. Levegőszűrő 5. Tömlőátmérő 9. Olaj
2. Nyomásszabályzó 6. Menetméret 10. Gépzsír – az összeszerelés során
3. Olajozó 7. Csatlakozás 11. Gépzsír – a szerelvényezés során
4. Vészleállító szelep 8. Biztonsági levegőszelep
Alkatrészek és Karbantartás
Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alk-
atrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.
Ezen kézikönyv eredetileg angol nyelven íródott.
A szerszám javítását csak arra feljogosított szervizközpont végzheti.
Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

LT-1 16571846_ed2
LT
Gaminio Saugos informacija
Paskirtis:
Šie pneumatiniai grąžtai yra skirti gręžti, šlifuoti, paplatinti ir skylėms išpjaustyti.
Daugiau informacijos ieškokite pneumatinių grąžtų gaminio saugos informacijos instruk-
cijos formoje 04580353.
Instrukcijas galite atsisiųsti iš svetainės www.ingersollrandproducts.com internete.
Gaminio Techniniai Duomenys
Modeliai Konstrukcija Laisvosios Eigos Greitis Chuck Talpa
rpm inch (mm)
LA410, LA410-EU Linijinė 4500 3/8 (10)
LA411-EU Svirtelė 1800 3/8 (10)
7804R, 7804R-EU Palenkta Kampu 1200 3/8 (10)
7807R, 7807R-EU Palenkta Kampu 1800 3/8 (10)
Models
Garso Lygis dB(A)
(ISO15744)
Garso Lygis dB(A)
(ANSI S5.1-1971)
Vibracijos (m/s²)
(ISO28927)
† Slėgis (Lp) ‡ Galia (Lw) Slėgis Galia
(ISO3744) Lygis *K
LA410, LA410-EU --- --- 84.9 97.9 2.9 0.7
LA411-EU --- --- 81.0 94.0 < 2.5 ---
7804R, 7804R-EU --- --- 91.4 104.4 < 2.5 ---
7807R, 7807R-EU 89.2 100.2 --- --- < 2.5 ---
† KpA = 3dB matavimo paklaida * K = matavimo paklaida (Vibracijos)
‡ KwA = 3dB matavimo paklaida
Prijungimas ir Sutepimas
Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje
(PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompre-
soriaus bako išleiskite kasdien. Uzstādiet pareizā izmēra gaisa drošinātāju pirms šļūtenes un iz-
mantojiet stabilizējošu ierīci ap katru šļūtenes savienojumu bez iekšējā atslēgšanas mehānisma,
lai nepieļautu šļūtenes mētāšanos gadījumā, ja pārtrūkst šļūtene vai atvienojas savienojums.
Žiūrėkite 16573180 pav. ir lentelę 2 psl. Techninės priežiūros dažnis nurodytas žiedinėje rodyklėje
ir nustatomas pagal faktinio naudojimo h=valandas, d=dienas ir m=mėnesius. Sudedamosios
dalys identikuojamos taip:
1. Oro ltras 7. Savienojums
2. Reguliatorius 8. Gaisa drošinātājs
3. Tepimo 9. Alyva
4. Avarinio išjungimo vožtuvas 10. Tepkite surinkimo metu.
5. Žarnos skersmuo 11. Tepkite per tepimo angas
6. Sriegio matmenys
Dalys ir Priežiūra
Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių tepalą,
suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų perdirbimo įmonei.
Šios instrukcijos originalo kalba yra anglų.
Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.
Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.
