Air Pencil Grinder
DG600G2 Series

2 04585170_ed4
4
7
5
32
1
9
6
48h
2h
PMAX
24h
8
10
(Dwg.16586349)
13
2
5
6
8
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
C38121-800 C383D1-810 1/4 (6) 1/8 10 10 1

04585170_ed44 EN-1
EN
Product Safety Information
Intended Use:
These Air Pencil Grinders are designed for precision grinding in conned areas.
For additional information refer to Product Safety Information Manual Form 04580288.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Model(s)
Free Speed Collet Size Length Sound Level dB (A)
(ISO15744)
Vibration m/s²
(ISO28927)
rpm inch (mm) inch (mm) † Pressure (Lp) ‡ Power (Lw) Level *K
DG600G2,
DG600G2-EU 60,000 1/8 (3) 5 (136) 76.0 NA 3.5 0.8
† KpA = 3dB measurement uncertainty
*K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication

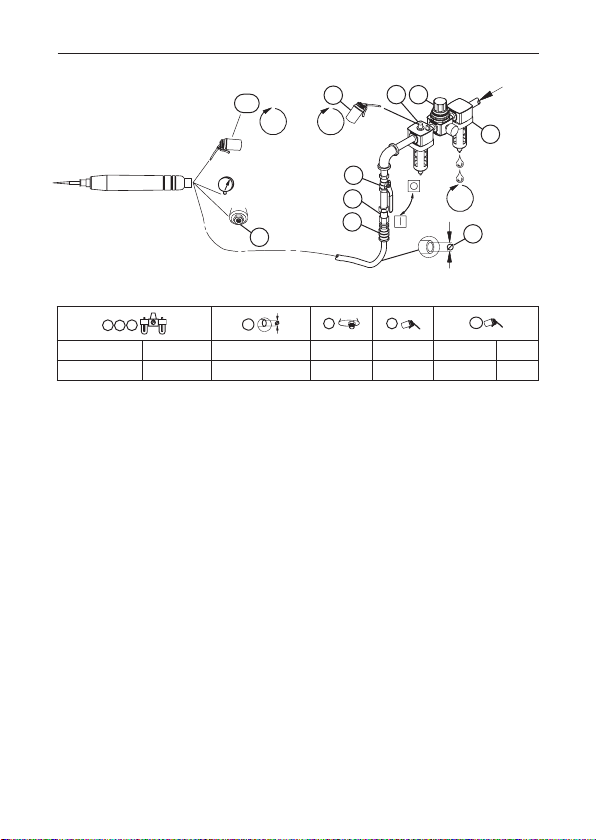

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16586349 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Oil - if lubricator (3) is not used
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04585170_ed4
ES
Información de Seguridad sobre el Producto
Uso Indicado:
Estos lápices de marcado neumático están diseñados para el grabado de precisión en áreas
delimitadas.
Para obtener más información, consulte el formulario 04580288 del manual de informa-
ción de seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com.
Especicaciones del Producto
Modelo(s)
Libre
Velocidad
Tamaño
Placa
Circular
Longitud Nivel sonoro dB (A)
(ANSI S5.1-1971)
Vibración
(ISO28927)
m/s²
rpm Inch (mm) Inch (mm) † Presión
(Lp)
‡ Potencia
(Lw)Level *K
DG600G2,
DG600G2-EU 60,000 1/8 (3) 5 (136) 76.0 NA 3.5 0.8
† KpA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo
antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que
las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se
desconecte. Consulte la dibujo 16586349 y la tabla en la página 2. La frecuencia de
mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Aceite - si no se usa el lubricante (3)

04585170_ed4 ES-2
ES
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 04585170_ed4
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces meuleuses de crayon à air sont conçues pour un meulage de précision dans des espaces
connés.
Pour en savoir plus, consultez le manuel 04580288 relatif aux informations de sécurité du
produit.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.
Spécications du Produit
Modèle(s)
Libre
Vitesse
Taille de la
Douille Longueur
Niveau Acoustique
dB (A)
(ANSI S5.1-1971)
Vibration
(ISO28927)
m/s²
rpm in (mm) in (mm) † Pression
(Lp)
‡ Puissance
(Lw)Niveau *K
DG600G2,
DG600G2-EU 60,000 1/8 (3) 5 (136) 79 NA 3.5 0.8
† KpA = incertitude de mesure de 3dB
*K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16586349 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Huile - si le lubricateur (3) n’est pas utilisé

04585170_ed4 FR-2
FR
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 04585170_ed4
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
Queste penne per incisioni pneumatiche sono progettate per operazioni di molatura di preci-
sione in spazi ristretti.
Per ulteriori informazioni, consultare il modulo 04580288 nel Manuale di informazioni
sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.
Speciche Prodotto
Modello/i
Libero
Velocità
Dimensione
Dell’anello
di Chiusura
Lunghezza Livello Acustico dB (A)
(ANSI S5.1-1971)
Vibrazioni
(ISO28927)
m/s²
rpm Inch (mm) Inch (mm) † Pressione
(Lp)
‡ Potenza
(Lw)Livello *K
DG600G2,
DG600G2-EU 60,000 1/8 (3) 5 (136) 76.0 NA 3.5 0.8
† KpA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16586349 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. IApplicare dell’olio, se non viene utilizzato
5. Diametro tubo essibile l’ingrassatore (3).
6. Dimensione della lettatura

04585170_ed4 IT-2
IT
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 04585170_ed4
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft- Stiftschleifer sind für das Präzisionsschleifen in eingeengten Bereichen entwick-
elt worden.
Für zusätzliche Informationen siehe das Formblatt 04580288. im Handbuch Produktsicher-
heitsinformationen.
Handbücher können von ingersollrandproducts.com. heruntergeladen werden.
Technische Produktdaten
Modell(e)
Freie
Drehzahl Spannfutter Länge Schallpegel dB (A) (ANSI S5.1-1971)
Schwingungs
(ISO28927)
m/s²
rpm Inch (mm) Inch (mm) † Druck
(Lp)
‡ Stromzufuhr
(Lw)Spegel *K
DG600G2,
DG600G2-EU 60,000 1/8 (3) 5 (136) 76.0 NA 3.5 0.8
† KpA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16586349 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9. Ölen
4. Notabsperrventil 10. Ölen - Wenn die Schmiereinrichtung (3)
5. Schlauchdurchmesser nicht verwendet wird
6. Gewindegröße
