Ingersoll-Rand 236 User manual

Product Information
Save These Instructions
Air Impact Wrench
236
80198336
Edition 1
December 2005
Product Information
Especificaciones del producto
Spécifications du produit
Specifiche prodotto
Technische Produktdaten
Productspecificaties
Produktspecifikationer
Produktspecifikationer
Produktspesifikasjoner
Tuote-erittely
Especificações do Produto
Προδιαγραφές προϊόντος
Specifikacije izdelka
Špecifikácie produktu
Specifikace výrobku
Toote spetsifikatsioon
A termék jellemzői
Gaminio techniniai duomenys
Ierices specifikacijas
Dane techniczne narzędzia
Rozmiar
Технические характеристики
изделия
产品信息
製品仕様
제품 상세
DE
DA
ES
FR
FI
IT
NO
NL
PT
SV
EL
CS
ET
HU
LT
LV
PL
SK
SL
RU
ZH
JA
KO
EN

180198336_ed1

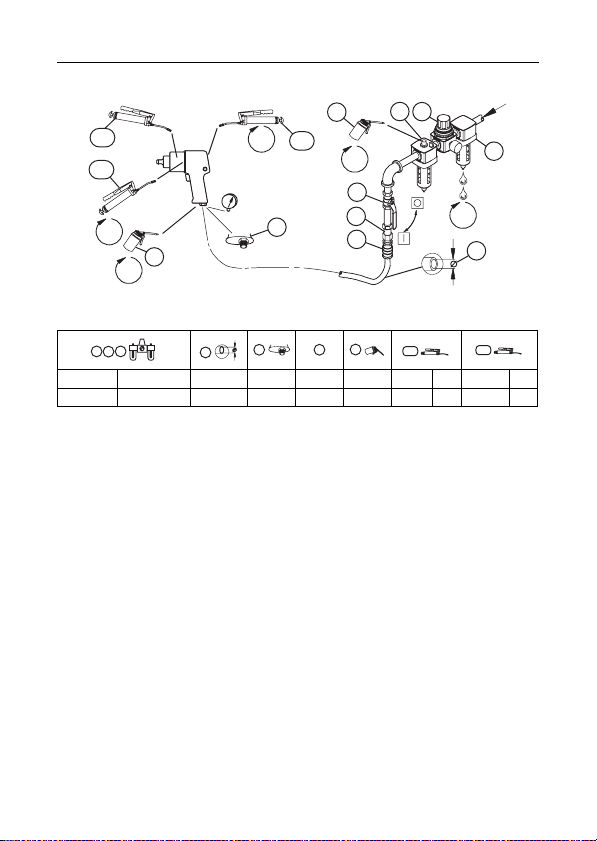

(Dwg. 04581666)
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3
C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 115-1lb 4
4
75
32
1
9
6
11
11
48h
48h
48h
PMAX
9
48h
24h
8
10
13
256 7 910 11

80198336_ed1 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Impact Wrenches Product Safety Information Manual Form
04580916.
Manuals can be downloaded from www.irtools.com.
Power Management System
For models that include a power management system, the system allows operator reduction of maximum
output power.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specific power. The power output can be
further reduced in forward or reverse by using the variable throttle.
Product Specifications
†K
pA = 3dB measurement uncertainty
‡K
wA = 3dB measurement uncertainty
Installation and Lubrication
Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from
valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse
upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent
hose whipping if a hose fails or coupling disconnects. See drawing 04581666 and table on page 2.
Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items
identified as:
Model Style Drive Impacts
per min.
Recommended
Torque Range
Type Size Forward
ft-lb (Nm) Reverse ft-lb (Nm)
236 Pistol Square 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Model Sound Level dB (A)
(ISO15744) Vibration Level (ISO8662)
† Pressure (Lp)‡Power(L
w)m/s²
236 90.3 101.3 5.9
1. Air filter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-off valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through fitting
6. Thread size

EN-2 80198336_ed1
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts
be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

80198336_ed1 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fiadores
roscados.
Para más información, consulte el Manual de información de seguridad de producto 04580916
Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en www.irtools.com.
Gestión de la potencia de impacto
Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la
potencia de salida máxima.
Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia
disponible se puede reducir aún más en la dirección de atornillado o aflojado con el mando variable.
Especificaciones
†K
pA = 3dB de error
‡K
wA = 3dB de error
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de
aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de
seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera
sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de
que el acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y
m=meses. Los elementos se identifican como:
Modelo Tipo Tracción Impactos por
minuto
Intervalo de par recomendado
Tipo Tamaño Avance
ft-lb (Nm) Retroceso ft-lb (Nm)
236 Pistola Cuadrado 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modelo Nivel sonoro dB (A)
(ISO15744) Nivel de vibración (ISO8662)
†Presión (Lp)‡Potencia (Lw)m/s²
236 90.3 101.3 5.9
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa - durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca

ES-2 80198336_ed1
ES
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar
las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de
Servicio Autorizado.
Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

80198336_ed1 FR-1
FR
Informations de sécurité du produit
Utilisation prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de fixation
filetés.
Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le manuel
d'information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l'adresse www.irtools.com.
Régulation de la puissance de percussion
Les modèles équipés d'un régulateur de puissance permettent de réduire la puissance de sortie maximale.
Pour régler la puissance, tournez le Régulateur de puissance jusqu'à l'indicateur du niveau recherché.
Les niveaux de puissance ne sont qu'indicatifs, ils NE donnent PAS de mesure précise. La puissance de
sortie peut être encore réduite, dans un sens ou dans l'autre, grâce à la gâchette progressive.
Spécifications du produit
†K
pA = incertitude de mesure de 3dB
‡K
wA = incertitude de mesure de 3dB
Installation et lubrification
Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée
d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du
filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée
au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords
pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou
si le raccord se détache. Reportez-vous à l'illustration 04581666 et au tableau de la page 2.
Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,
d = jours et m =mois). Eléments identifiés en tant que:
Modèle(s) Burin Conduit Impacts par
minutes
Gamme de couples recommandée
Type Taille En avant
ft-lb (Nm) Inversion ft-lb (Nm)
236 Pistolet Engrenage 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modèle(s) Niveau acoustique dB (A)
(ISO15744) Niveau de vibration (ISO8662)
†Pression (Lp)‡Puissance (Lw)m/s²
236 90.3 101.3 5.9
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement à air de sûreté
3. Lubrificateur 9. Huile
4. Vanne d'arrêt d'urgence 10. Graisse - pour l'assemblage
5. Diamètre du tuyau 11. Graisse - pour le raccordement
6. Taille du filetage

FR-2 80198336_ed1
FR
Pièces détachées et maintenance
A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer
en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.
Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

80198336_ed1 IT-1
IT
Informazioni sulla sicurezza del prodotto
Destinazione d'uso:
Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di
dispositivi di fissaggio filettati.
Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla sicurezza
prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito www.irtools.com.
Sistema di regolazione della potenza
Per i modelli dotati di sistema di regolazione della potenza, l'operatore può ridurre la potenza massima
erogata.
Per regolare la potenza, ruotare l'apposito registro fino a selezionare il livello di potenza desiderato.
Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e NON indicano nes-
suna potenza specifica. La potenza erogata può essere ulteriormente ridotta in entrambi i sensi di rotazione
agendo sulla farfalla ad apertura variabile.
Specifiche prodotto
†K
pA = incertezza misurazione 3dB
‡K
wA = incertezza misurazione 3dB
Installazione e lubrificazione
La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la
massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o
dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un
fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su
tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si
staccano gli accoppiamenti. Vedere il disegno 04581666 e la tabella a pagina 2.
La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,
d=giorni e m=mesi. Componenti:
Modello/i Stile Azionamento Impulsi al
minuto
Intervallo coppie consigliato
Tipo Dimen-
sioni Avanti ft-lb (Nm) Indietro ft-lb (Nm)
236 Impugnatura Squadra 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modello/i Livello acustico dB (A)
(ISO15744) Vibrazioni Livello (ISO8662)
†Pressione (Lp)‡ Potenza (Lw)m/s²
236 90.3 101.3 5.9
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubrificatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo flessibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della filettatura

IT-2 80198336_ed1
IT
Ricambi e manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti
secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l'inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza
Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.

80198336_ed1 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit
Gewinden vorgesehen.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft-
Schlagbohrer 04580916.
Handbücher können von www.irtools.com heruntergeladen werden.
Steuerung der Schlagkraft
Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maximale
Ausgangskraft reduzieren.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen.
Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezifisches Drehmoment an. Die Kraftabgabe
kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in dem der Drücker variabel betätigt
wird.
Technische Produktdaten
†K
pA = 3dB Messunsicherheit
‡K
wA = 3dB Messunsicherheit
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)
bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich
ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-
Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu
verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 04581666 und
Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:
Modell (e) Machart Antrieb Schläge
pro Minute
Empfohlener Drehmomentbereich
Typ Größe Vorwärts
ft-lb (Nm) Rückwärts ft-lb (Nm)
236 Pistole Quadratischer
Ausgangsantrieb 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modell (e) Schallpegel dB (A)
(ISO15744) Schwingungs intensität (ISO8662)
† Druck (Lp)‡Stromzufuhr(L
w)m/s2
236 90.3 101.3 5.9
1. Luftfilter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9. Ölen
4. Notabsperrventil 10. Fetten - bei der Montage
5. Schlauchdurchmesser 11. Fetten - über Anschlussstück
6. Gewindegröße

DE-2 80198336_ed1
DE
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt
der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt
werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten
Fachhandel.

80198336_ed1 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te verwijderen en
te plaatsen.
Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische
slagmoersleutels voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.irtools.com.
Krachtregelingssysteem
Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde kracht kan
verminderen.
Draai de krachtregelaar naar het gewenste niveau om de kracht aan te passen.
De krachtindicators zijn ter referentie en geven GEEN specifieke kracht aan. De geleverde kracht kan verder
in voorwaartse of achterwaartse richting worden verminderd door de variabele gasklep te gebruiken.
Produktspesifikasjoner
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
Installatie en smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage punten van het
leidingwerk, de luchtfilter en de compressortank. Monteer een beveiliging met de juiste afmeting
bovenstrooms van de slang en gebruik een antislingerinrichting op elke slangkoppeling zonder interne
afsluiter om te voorkomen dat de slang gaat slingeren als een slang valt of een koppeling losraakt. Zie
tekening 04581666 en tabel op pagina 2.
Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedefinieerd als h=uren, d=dagen en
m=maanden. Aangegeven onderdelen:
Model(len) Soort Aandrijving Slagen per
minuut
Aanbevolen bereik koppel
Type Afmeting Vooruit
ft-lb (Nm) Achteruit ft-lb (Nm)
236 Pistool Haaks 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Model(len) Geluidsniveau dB (A)
(ISO15744) Trillings-niveau (ISO8662)
† Druk (Lp) ‡ Vermogen (Lw)m/s²
236 90.3 101.3 5.9
1. Luchtfilter 7. Koppeling
2. Regelaar 8. Beveiliging
3. Smeerinrichting 9. Olie
4. Noodafsluitklep 10. Smeervet - tijdens montage
5. Slangdiameter 11. Smeervet - door smeernippel
6. Soort van schroefdraad

NL-2 80198336_ed1
NL
Onderdelen en onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te
demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen
worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden
uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll-Rand Kantoor ofWederkoper.

80198336_ed1 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykmomentnøgler er udformet til at fjerne og installere gevindskårne lukkemekanismer.
For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i
vejledning 04580916.
Vejledningerne kan hentes ned fra www.irtools.com.
Slageffektstyring
For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af den maksimale
udgangseffekt.
Indikatorerne for effektniveau er til reference og angiver IKKE en bestemt effekt. Udgangseffekten kan
reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.
Specifikationer
†K
pA = 3dB måleusikkerhed
‡K
wA = 3dB måleusikkerhed
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved
værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens
lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-
piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis
en slange svigter eller kobling adskilles. Se tegning 04581666 og tabel på side 2.
Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.
Elementerne er identificeret som:
Model (ler) Stil Drev Slag pr.
minut
Anbefalet momentområde
Type Størrelse Fremad
ft-lb (Nm) Tilbagegående ft-lb (Nm)
236 Pistol Kvadrat 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Model (ler) Lydniveau dB (A)
(ISO15744)
Vibrations
niveau
(ISO8662)
† Tryk (Lp) ‡ Effekt (Lw)m/s²
236 90.3 101.3 5.9
1. Luftfilter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse

DA-2 80198336_ed1
DA
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter
ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

80198336_ed1 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade fästelement.
För mer information, se Luftdrivna slående muttermaskiners produktsäkerhetsinformation Form
04580916.
Handböcker kan laddas ner från www.irtools.com.
Effekthanteringssystem
För modeller som har ett effekthanteringssystem gör systemet det möjligt för användaren att reducera den
maximala uteffekten.
För att justera effekten vrider man på effektregulatorn till önskad nivåindikering.
Indikatorerna för effektnivån är ämnade som referens och INTE för att indikera en specifik effekt. Uteffekten
kan reduceras ytterligare i framåt- eller bakåtläget genom att använda ett variabelt tryckreglage.
Produktspecifikationer
†K
pA = 3dB mätosäkerhet
‡K
wA = 3dB mätosäkerhet
Installation och smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets ingångsanslutning.
Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punkter, luftfilter och kompressortank.
Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla
slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går
sönder eller koppling lossar. Se illustrationen 04581666 och tabellen på sidan 2.
Underhållsfrekvensen visas i cirkelpilar och definieras som h=timmar, d=dagar och m=månader. Posterna
definieras som:
Modell(er) Typ Drivning Slag per
minut
Rekommenderat momentområde
Typ Storlek Framåt
ft-lb (Nm) Bakåt ft-lb (Nm)
236 Pistol Fyrkant 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modell(er) Ljudstyrkenivå dB (A)
(ISO15744)
Vibrations
nivå
(ISO8662)
† Tryck (Lp) ‡ Effekt (Lw)m/s²
236 90.3 101.3 5.9
1. Luftfilter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett – under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension

SV-2 80198336_ed1
SV
Delar och underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna sorteras för
återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll-Rand kontor eller distributör.

80198336_ed1 NO-1
NO
Produktspesifikasjoner
Tiltenkt bruk:
Trykkluftsnøklene er fremstillet til å fjerne og montere gjengede festeanordninger.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykkluftsnøklenes
håndboksskjema 04580916.
Håndbøker kan lastes ned fra www.irtools.com.
Effektstyringssystem
For modeller med et effektstyringssystem tillater systemet operatørreduksjon av maksimum utgangseffekt.
For å justere effekten vrir du effektregulatoren til ønsket nivåindikator.
Effektnivåindikatorene er til referanse og viser IKKE spesifikk effekt. Effektutgangen kan reduseres ytterligere
i retning forover eller bakover med den variable pådragsmekanismen.
Productspecificaties
†K
pA = 3dB måleusikkerhet
‡K
wA = 3dB måleusikkerhet
Installasjon og smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verktøysinntaket.
Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og kompressortank. Monter en
slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet over slangekoblinger uten intern
avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet frakobling. Se tegning
04581666 og tabell på side 2.
Vedlikeholdsfrekvens vises med rund pil og defineres som t=timer, d=dager, and m=måneder. Punkter
identifiseres som:
Modell(er) Type Drift Slag per
minutt
Anbefalt momentområde
Type Størrelse Forover
ft-lb (Nm) Bakover ft-lb (Nm)
236 Pistol Firkant 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)
Modell(er) Lydnivå dB (A)
(ISO15744)
Vibrasjons
nivå
(ISO8662)
† Trykk (Lp) ‡ Styrke (Lw)m/s²
236 90.3 101.3 5.9
1. Luftfilter 7. Kobling
2. Regulator 8. Slangebruddsventil
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon

NO-2 80198336_ed1
NO
Deler og vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje og sortert etter
materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll-Rand- avdeling eller -forhandler.
