Air Impact Wrench
35MAX and 15QMAX

EN-1 47535589001_ed2
4
75
32
1
9
6
48h
48h
PMAX
9
8h
24h
8
10
(Dwg. 47132782)
13
2
5
6
7
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10P 105-1lb 4

47535589001_ed2 EN-2
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Product Safety Information Manual Form 04580916.
Manuals can be downloaded from ingersollrandproducts.com
Power Management System
For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.
Product Specications
Models Style
Drive Impacts
per
min.
Recommended
Torque Range
Type Size Forward
ft-lbs (Nm)
Reverse
ft-lbs (Nm)
35MAX Pistol Square 1/2” 1250 360 MAX
(490 MAX)
450 MAX
(610 MAX)
15QMAX Pistol Square 3/8” 1350 310 MAX
(420 MAX)
380 MAX
(520 MAX)
Models
Impacting Sound Level
dB(A)
(ISO15744)
Free Speed Sound Level
dB(A)
(ISO15744)
Vibration (m/s²)
(ISO28927)
† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) Level *K
35MAX 95.9 106.9 102.1 113.1 6.4 1.0
15QMAX 89.7 100.7 83.7 94.7 5.5 0.9
† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-3 47535589001_ed2
EN
Installation and Lubrication

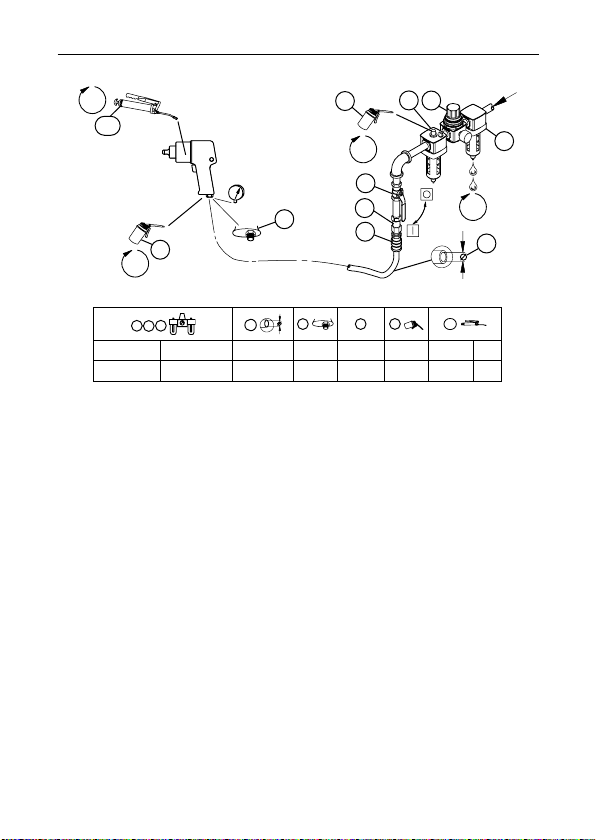

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 47132782 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand oce or distributor.
