High Speed Air Sander
Model 317G-A

2 TL-317G-PIM_ed2
4
8
75
32
1
9
6
48h
24h
(Dwg. 16578577)
13
25
6
9
IR # - NPT IR # - BS inch (mm) NPT IR #
C38341-810 C383D1-810 3/8" (10) 1/4 10

TL-317G-PIM_ed2 EN-1
EN
Product Safety Information
Intended Use:
This Sander is designed for light sanding, feather edging and rust removal.
For additional information, refer to Product Safety Information Manual Form 04580387.
Manuals can be downloaded from ingersollrand.com
Product Specications
Model
Free Speed Pad
Diameter
Average Air
Consumption
Air Consumption
@ Load
rpm inch mm cfm l/min cfm l/min
317G-A 18,000 3" & 5" 76 & 127 14.8 420 29.7 840
Model
Tool Weight Overall Length Sound Level dB(A)
(ISO 15744)
Vibration (m/s2)
(ISO 28927)
lbs Kg inch mm † Pressure (LP) ‡ Power (LW)Level *K
317G-A 2.25 1.02 4.74" 120.4 94 105 3.2 0.81
† KpA = 3dB measurement uncertainty *K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16578577 and table on page 2. Maintenance frequency is shown in
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter
Sandpaper Installation
WARNING
●Always turn o the air supply, bleed the air pressure and disconnect the air supply hose
when not in use, before installing, removing or adjusting any accessory on this tool, or
before performing any maintenance on this tool or any accessory.

EN-2 TL-317G-PIM_ed2
EN
●Backing Pads (26 & 27) should be inspected for signs of irregularities such as
fractures, excessive wear, nicks, cuts, at the edges of center hole. Pads showing such
characteristics should not be used.
Aluminum oxide, resin bond abrasive paper is recommended. Paper can have 7/8" diameter
center hole, or pressure sensitive adhesive.
Select Proper sandpaper and pad for application. Use either resin-backed or pressure-sensitive
sandpaper.
For Resin-backed Paper:
1. Insert Pad Nut (28) through sandpaper and Backing Pads (26 & 27).
2. Always use both Backing Pads (discs), with 3" pad positioned closest to sander. Make sure the
pad’s label faces the Sander. See illustration (Dwg.TP PF150).
3. Thread Pad Nut (28) into Flange (24) of Sander.
4. Hold sanding adapter with the Insert Holding Tool (25). Turn backing pad and sandpaper
until Pad Nut (28) is tight against Flange (24).
5. Remove Insert Holding Tool (25).
Backing Pad 5"
Insert Holding Tool
Pad Nut Backing
Pad 3"
Faces Sander
(Dwg. TP PF 150)
For Pressure Sensitive Paper:
1. Insert Pad Nut (28) through Backing Pads (26 & 27).
2. Always use both Backing Pads (discs), with 3" pad positioned closest to sander. Make sure the
pad’s label faces the Sander. See illustration (Dwg.TP PF150).
3. Thread Pad Nut (28) into Flange (24) of Sander.
4. Hold Sanding Adapter with the Insert Holding Tool (25). Turn the Backing Pad and sandpaper
until Pad Nut (28) is tight against Flange (24).
5. Remove backing. Press paper rmly against backing Pad. Paper should be centered into pad,
over hanging no edge of the pad by more than ¼".
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an Authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

TL-317G-PIM_ed2 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Esta lijadora está diseñada para trabajos de lijado ligeros, como lijar biseles o eliminar óxido.
Para más información, consulte el Manual de información de seguridad de producto
04580387 Amoladora neumática con muela cónica.
Los manuales pueden descargarse en ingersollrand.com
Especicaciones del Producto
Modelo
Velocidad
Libre
Diámetro de
Plato Medio Consumo de Aire Consumo de Aire à Cargar
rpm pulgadas mm cfm l/min cfm l/min
317G-A 18,000 3" & 5" 76 & 127 14.8 420 29.7 840
Modelo
Peso de
Herramienta Longitud General Nivel sonoro dB(A) (ISO 15744)
Vibración (m/s2)
(ISO 28927)
lbs Kg pulgadas mm † Presión (LP) ‡ Potencia (LW) Nivel *K
317G-A 2.25 1.02 4.74" 120.4 94 105 3.2 0.81
† KpA = 3dB de error *K = de error (Vibración)
‡ KwA = 3dB de error
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den
latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la
dibujo 16578577 y la tabla en la página 2. La frecuencia de mantenimiento se muestra en forma
de echa circular y se dene como h=horas, d=días y m=meses. Los elementos se identican
como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera

ES-2 TL-317G-PIM_ed2
ES
Instalación de Papel de Lija:
ADVERTENCIA
●Corte siempre el suministro de aire, purgue la presión de aire y desconecte la manguera
de suministro de aire antes de instalar, desmontar o ajustar cualquier accesorio de
esta herramienta, o antes de realizar cualquier operación de mantenimiento en la
herramienta o en cualquier accesorio.
●Las almohadillas de refuerzo (26 & 27) deben examinarse en busca de irregularidades
como fracturas, desgaste excesivo, muescas o cortes en los bordes del oricio central.
No se deben usar aquellas almohadillas que presenten tales desperfectos.
Se recomienda utilizar papel abrasivo de óxido de aluminio ligado con resina. El papel debe
tener un oricio central de 7/8" (2,22 cm), o un adhesivo sensible a la presión.
Seleccione un papel de lija y un disco de soporte adecuados a la aplicación. Utilice papel de lija
resinado o sensible a la presión.
En el Caso de Papel Resinado:
1. Inserte la tuerca del soporte (28) a través del papel de lija y de los discos de soporte (26 & 27).
2. Utilice siempre los dos discos de soporte, colocando el disco de soporte de 3" (7,62 cm) de
diámetro en la posición más próxima a la lijadora. Asegúrese de que la etiqueta del disco de
soporte apunte a la lijadora. Vea Esq. TP PF150.
3. Enrosque la tuerca del soporte (28) en la brida (24) de la lijadora.
4. Sujete el adaptador de la lijadora con la llave para bridas roscadas (25). Haga girar el disco de
soporte y el papel de lija hasta que la tuerca del soporte (28) quede apretada contra la brida (24).
5. Retire la llave para bridas roscadas (25).
Discos de
soporte de 5"
Inserte aqul la llave de sujeción
Tuerca del
soporte discos de
soporte de 3"
Mirando a la lijadora
(Dwg. TP PF 150)
En el Caso de Papel Sensible a la Presión:
1. Inserte la tuerca del soporte (28) a través de los discos de soporte (26 & 27).
2. Utilice siempre los dos discos de soporte, colocando el de 3" (7,62 cm) en la posición más
próxima a la lijadora. Asegúrese de que la etiqueta del disco de soporte (situada en la cara
rebajada del soporte) apunte a la lijadora. Vea Esq. TP- PF150.
3. Enrosque la tuerca del soporte (28) en la brida (24) de la lijadora.

TL-317G-PIM_ed2 ES-3
ES
4. Sujete el adaptador de la lijadora con la llave para bridas roscadas (25). Haga girar el disco de
soporte y el papel de lija hasta que la tuerca del soporte (28) quede apretada contra la brida (24).
5. Retire la protección. Presione con fuerza el papel contra el disco de soporte. El papel debe
estar centrado en el disco de soporte, sin que sobresalga del borde del mismo en más
de ¼" (0,64 cm).
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla
y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 TL-317G-PIM_ed2
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Cette ponceuse est conçue pour le meulage léger, le biseautage et l’élimination de la rouille.
Pour des informations complémentaires, reportezvous au manuel 04580387 d’information
de sécurité du produit Meuleuse pneumatique à meule conique ou cylindrique.
Les manuels peuvent être téléchargés à l’adresse ingersollrand.com
Spécications du Produit
Modèle(s)
Vitesse
Libre
Diamètre du
Plateau
La Consommation
Moyenne d’air
Consommation D’air à
Charge
t/m Pounces mm cfm l/min cfm l/min
317G-A 18,000 3" & 5" 76 & 127 14.8 420 29.7 840
Modèle(s)
Poids de L’outil Longueur Totale Niveau Acoustique dB(A)
(ISO 15744)
Vibration (m/s2)
(ISO 28927)
lbs Kg Pounces mm
† Pression (LP) ‡ Puissance (LW) Niveau *K
317G-A 2.25 1.02 4.74" 120.4 94 105 3.2 0.81
† KpA = 3dB incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)
‡ KwA = 3dB incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16578577 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau

TL-317G-PIM_ed2 FR-2
FR
Installation du Papier Abrasif :
AVERTISSEMENT
●Coupez toujours l’alimentation en air, purgez la pression d’air et débranchez le exible
de l’alimentation en air quand il n’est pas utilisé, avant d’installer, de retirer ou de régler
un accessoire sur cet outil ou avant d’entreprendre toute opération de maintenance sur
le produit ou sur l’un de ses accessoires.
●Inspectez les disques de renfort (26 & 27) pour détecter d’éventuelles anomalies, telles
que des ssures, une usure excessive, des éraures ou des coupures, en périphérie du
trou central. Les patins présentant ce type d’anomalies ne doivent pas être utilisés.
Il est recommandé d’utiliser du papier abrasif à l’oxyde d’aluminium, collé à la résine. recommended.
Les feuilles peuvent avoir un trou central de 7/8" de diamètre ou être collées par un adhésif de contact.
Choisissez un papier abrasif et un tampon approprié pour la mise en place. Utilisez un papier
abrasif à dos résine ou collé par contact.
Pour le Papier à Dos Résine :
1. Insérez l’écrou de plaquette (28) à travers le papier abrasif et les disques de renfort (26 & 27).
2. Utilisez toujours les deux disques de renfort, en plaçant le disque de 3" de diamètre le plus près
de la ponceuse. Vériez que l’étiquette du disque fait face à la ponceuse. Voir le schéma TP PF150.
3. Vissez l’écrou du disque (28) contre la bride (24) de la ponceuse.
4. Maintenez l’adaptateur de ponçage avec la clé à bride (25). Faites tourner le disque de renfort
et le papier abrasif jusqu’à ce que l’écrou (28) soit serré contre la bride (24).
5. Retirez la clé à bride (25).

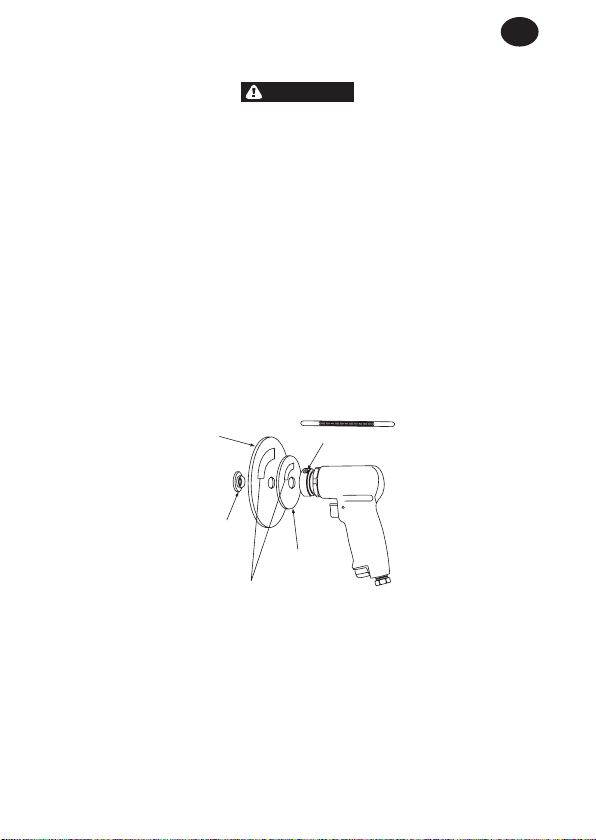

Disque
de Renfort 5" Insérez ici L'outil de Maintien
Ecrou de
Fixation
Disque
de Renfort 3"
Côté Ponceuse
(Dwg. TP PF 150)
Pour le Papier Adhésif :
1. Insérez l’écrou de plaquette (28) à travers les disques de renfort (26 & 27).
2. Utilisez toujours les deux disques de renfort, en plaçant la plaquette de 3" le plus près de la
ponceuse. Vériez que l’étiquette du disque est face à la ponceuse. Voir le schéma TP- PF150.
3. Vissez l’écrou du disque (28) contre la bride (24) de la ponceuse.
4. Maintenez l’adaptateur de ponçage avec la clé à bride (25). Faites tourner le disque de renfort
et le papier abrasif jusqu’à ce que l’écrou (28) soit serré contre la bride (24).
5. Retirez la feuille de protection. Appuyez fermement le papier contre le disque de renfort. Le
papier devrait être centré sur le disque, sans le dépasser de plus de 1/4".

FR-3 TL-317G-PIM_ed2
FR
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

TL-317G-PIM_ed2 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Este lixador foi concebido para trabalhos de lixagem ligeiros, de biselamento em toda a
espessura das peças e de remoção de ferrugem.
Para obter informações mais detalhadas, consulte o manual com as informações de
segurança do produto, com a referência 04580387.
Pode transferir manuais do seguinte endereço da Internet: ingersollrand.com
Especicações do Produto
Modelo
Velocida
de Livre
Diametro da
Almofada Consumo Médio de Ar Consumo de ar @ Carga
rpm Polegadas mm cfm l/min cfm l/min
317G-A 18,000 3" & 5" 76 & 127 14.8 420 29.7 840
Modelo
Peso da
ferramenta
Comprimento
Total
Nível de Ruído dB(A)
(ISO 15744)
Vibrações (m/s2)
(ISO 28927)
lbs Kg polegadas mm † Pressão (LP) ‡ Potência (LW) Nível *K
317G-A 2.25 1.02 4.74" 120.4 94 105 3.2 0.81
† Incerteza de medida KpA = 3dB * Incerteza de medida (Vibrações) K
‡ Incerteza de medida KwA = 3dB
AVISO
Os valores de vibração e ruído foram medidos de acordo com normas de teste reconhe-
cidas a nível internacional. A exposição relativamente ao utilizador numa aplicação de
ferramenta especíca pode divergir destes resultados. Por conseguinte, deve proceder-se
a medições no local, a m de determinar o nível de risco nessa aplicação especíca.
Instalação e Lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e
do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a
montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de
mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que
as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o
desenho 16578577 e a tabela da página 2. A frequência de manutenção é indicada por uma seta
circular e denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubricador 8. Fusível de ar de segurança
4. Válvula de interrupção de emergência 9. Óleo
5. Diâmetro da mangueira

PT-2 TL-317G-PIM_ed2
PT
Instalação da lixa:
AVISO
●Desligue sempre a alimentação de ar, descarregue a pressão de ar e desligue a
mangueira de alimentação de ar antes de instalar qualquer acessório nesta ferramenta,
de o remover, de o ajustar ou antes de levar a cabo qualquer operação de manutenção
nesta ferramenta ou em qualquer acessório.
●Inspeccione as almofadas de apoio (26 & 27) para se certicar de que não apresentam
sinais de irregularidades como, por exemplo, fracturas, desgaste excessivo, entalhes,
cortes nas margens ou no orifício central. As almofadas que apresentem os sinais acima
referidos não devem ser.
O fabricante recomenda a utilização de papel abrasivo de liga de resina/óxido de zinco. A lixa
pode ter um orifício central de 7/8" (22,22 mm) ou dispor de adesivo sensível à pressão.
Seleccione a lixa e a almofada adequados à aplicação em vista. Use lixa com a parte de trás
revestida com resina ou sensível à pressão.
Lixa com a parte de trás revestida com resina:
1. Insira a porca (28) da almofada através da lixa e das almofadas de apoio (26 & 27).
2. Utilize sempre as duas almofadas de apoio (discos), instalando a almofada de 3" (76 mm) de
diâmetro mais perto do lixador. Certique-se de que a etiqueta da almofada está voltada
para o lixador. Vide o desenho TP PF150.
3. Aparafuse a porca (28) da almofada à ange (24) do lixador.
4. Segure no adaptador de lixar com a chave de ange (25). Rode a almofada de apoio e a lixa
até a porca (28) da almofada car rmemente encostada à ange (24).
5. Remova a chave de ange (25).

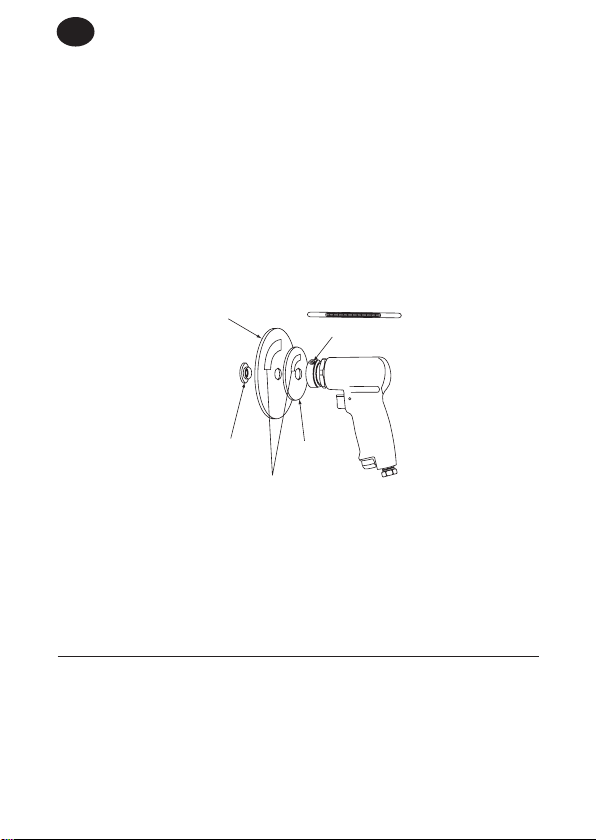

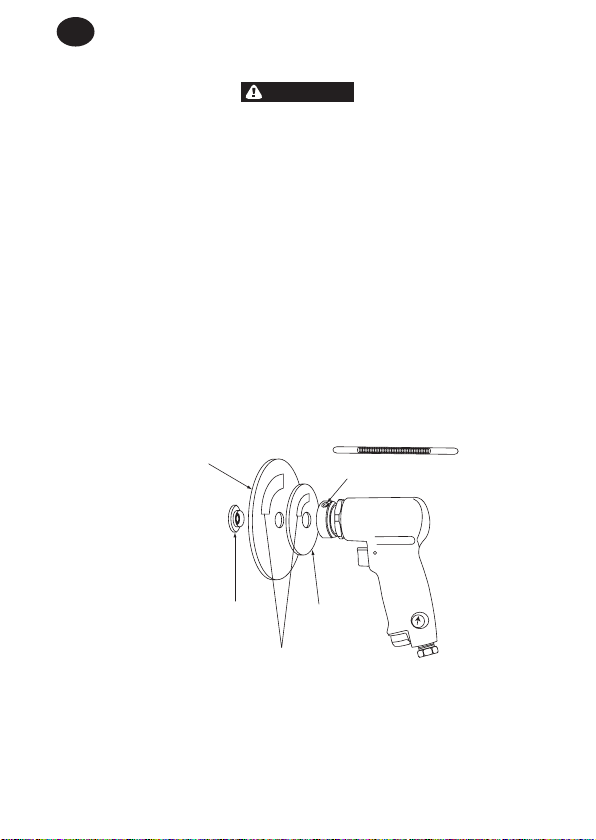

Almofada
de apoio de
5 pol
. (127 mm)
Almofada
de apoio de
3 pol. (76 mm)
Introduza aquia
ferramenta retentora
Porca da
almofada
Virada para o lixador
LOW
SPEED
HIGH
SPEED
(Dwg. TP PF 150)
Lixa sensível à pressão:
1. Insira a porca (28) da almofada através das almofadas de apoio (26 & 27).
2. Utilize sempre as duas almofadas de apoio (discos), instalando a almofada de 3" (76 mm)
mais perto do lixador. Certique-se de que a etiqueta da almofada está voltada para o
lixador. Vide o desenho TP- PF150.

TL-317G-PIM_ed2 PT-3
PT
3. Aparafuse a porca (28) da almofada à ange (24) do lixador.
4. Segure no adaptador de lixar com a chave de ange (25). Rode a almofada de apoio e a lixa
até a porca (28) da almofada car rmemente encostada à ange (24).
5. Remova o revestimento. Prima rmemente a lixa contra a almofada de apoio. A lixa tem de
car centrada na almofada, não se projectando mais de ¼" (6,3 mm) para além da margem
da almofada.
Peças e Manutenção
Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmontada,
limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

Notes:

Notes:

ingersollrand.com
© 2022 Ingersoll Rand
