Ingersoll-Rand 77A-EU Series User manual

80221773
Edition 1
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Informacje Macje acje o Produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii privind produsul
Информация за продукта
BG
RO
产品信息
ZH

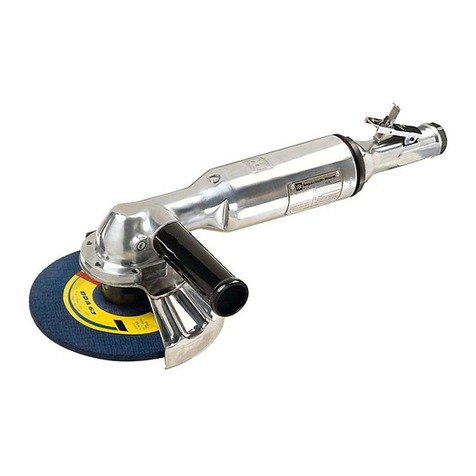

Air Sander (Angle)
77A-EU Series

2 80221773_ed1
4
75
32
1
6
48h
24h
9
PMAX
8
10
48h
(Dwg. 16605834)
13
2
5
6
9
10
I R # - NPT I R # - BS inch (mm) NPT I R # I R # cm3
C38331-800 C383C1-800 3/8 (10) 1/4 50 67 5

80221773_ed1 EN-1
EN
Product Safety Information
Intended Use:
These Air Sanders are designed for both light and heavy sanding jobs such as roughing
body ller, removing rust, and smoothing welds.
For additional information refer to Air Sander Product Safety Information Manual
Form 04580387.
Manuals can be downloaded from www.ingersollrandproducts.com.
Product Specications
Model(s)
Free Speed Back-up Pad
Spindle
rpm Diameter
inch (mm)
77A25F107-EU 2500 7 (178) 5/8-11, 7”
77A60W107-EU 6000 7 (178) 5/8-11, 7”
77A45W109-EU 4500 9 (228) 5/8-11, 9”
Model(s)
Sound Level dB (A)
(ANSI S5.1-1971)
Sound Level dB (A)
(ISO15744)
Vibration Level
(ISO28927)
Pressure Power
(ISO3744) † Pressure (Lp) ‡ Power (Lw) m/s²
77A25F107-EU --- --- 89.2 100.2 <2.5
77A60W107-EU 85.9 98.9 --- --- <2.5
77A45W109-EU 83.3 96.3 --- --- <2.5
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16605834 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease - through tting

EN-2 80221773_ed1
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80221773_ed1 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como
desbastar rellenos, eliminar corrosión o pulir soldaduras.
Para más información, consulte el Manual de información de seguridad de
producto 04580387 Amoladora neumática con muela cónica.
Los manuales pueden descargarse en www.ingersollrandproducts.com.
Especicaciones del Producto
Modelo(s)
Velocidad Libre Disco Soporte
Eje
rpm Diámetro
Pulgadas (mm)
77A25F107-EU 2500 7 (178) 5/8-11, 7”
77A60W107-EU 6000 7 (178) 5/8-11, 7”
77A45W109-EU 4500 9 (228) 5/8-11, 9”
Modelo(s)
Nivel Sonoro dB (A)
(ANSI S5.1-1971)
Nivel Sonoro dB (A)
(ISO15744)
Nivel de Vibración
(ISO28927)
Presión Potencia
(ISO3744) † Presión (Lp) ‡ Potencia (Lw) m/s²
77A25F107-EU --- --- 89.2 100.2 <2.5
77A60W107-EU 85.9 98.9 --- --- <2.5
77A45W109-EU 83.3 96.3 --- --- <2.5
† KpA = 3dB de error
‡ KwA = 3dB de error
Instalación y Lubricación
Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de aire de la herramienta. Vacíe la condensación de las válvulas en los puntos bajos de
las tuberías, ltro de aire y depósito del compresor diariamente. Instale una manguera ascend-
ente de contracorriente con tapón de aire de seguridad de tamaño adecuado. Asimismo, utilice
un dispositivo antilatigazos en todos los acoplamientos de manguera sin apagado interno para
evitar que, en caso de fallar una manguera. Consulte el dibujo 16605834 y la tabla de la
página 2. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene
como h = horas, d = días y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplador
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa: por el accesorio

ES-2 80221773_ed1
ES
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,desengrasar
la y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80221773_ed1 FR-1
FR
Informations Relatives à la Sécurité du Produit
Utilisation Prévue:
Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme le
dégrossissage du mastic de carrosserie, l’élimination de la rouille et le lissage des soudures.
Pour des informations complémentaires, reportez-vous au manuel 04580387 d’information
de sécurité du produit Meuleuse pneumatique à meule conique ou cylindrique.
Ces manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com.
Spécications du Produit
Modèle(s)
Vitesse àVide Plateau D’appui
Moyeu
rpm Diamètre
pouce (mm)
77A25F107-EU 2500 7 (178) 5/8-11, 7”
77A60W107-EU 6000 7 (178) 5/8-11, 7”
77A45W109-EU 4500 9 (228) 5/8-11, 9”
Modèle(s)
Niveau Sonore dB (A)
(ANSI S5.1-1971)
Niveau Sonore dB (A)
(ISO15744)
Niveau de Vibration
(ISO28927)
Pression Puissance
(ISO3744) † Pression (Lp) ‡ Puissance (Lw) m/s²
77A25F107-EU --- --- 89.2 100.2 <2.5
77A60W107-EU 85.9 98.9 --- --- <2.5
77A45W109-EU 83.3 96.3 --- --- <2.5
† KpA = marge d’erreur de 3dB
‡ KwA = marge d’erreur de 3dB
Installation et Lubrication
Régler lalimentation en air de façon à obtenir une pression de fonctionnement maximale (PMAX)
de l’outil au niveau de lentrée. Drainer quotidiennement le condensat des vannes situées aux
points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installer un raccordement
de sureté pneumatique en amont du exible et utiliser un dispositifanti-débattement sur tous les
raccords de tuyauterie dépourvus de coupure interne an dempêcher tout coup de fouet des
exibles si lun deux se décroche ou si le raccord se déconnecte. Reportez-vous à l’illustration
16605834 et au tableau de la page 2. La fréquence des opérations d’entretien est indiquée dans
la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement. Eléments
identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccord rapide pneumatique de sécurité
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse - dans le raccord

FR-2 80221773_ed1
FR
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

80221773_ed1 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione D’uso:
Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti come
la sgrossatura di stucchi, la rimozione della ruggine e la levigatura di saldature.
Per ulteriori informazioni, vedasi Retticatrici con mola a cono o spinotto Manuale delle
Informazioni sulla sicurezza del prodotto 04580387.
I manuali possono essere scaricati dal sito www.ingersollrandproducts.com.
Speciche del Prodotto
Modello/i
Velocità a Vuoto Platello
Mandrino
rpm Diametro
pollici (mm)
77A25F107-EU 2500 7 (178) 5/8-11, 7”
77A60W107-EU 6000 7 (178) 5/8-11, 7”
77A45W109-EU 4500 9 (228) 5/8-11, 9”
Modello/i
Livello di Rumorosità
dB (A) (ANSI S5.1-1971)
Livello di Rumorosità dB (A)
(ISO15744)
Livello di Vibrazione
(ISO28927)
Pressione Potenza
(ISO3744) † Pressione (Lp) ‡ Potenza (Lw) m/s²
77A25F107-EU --- --- 89.2 100.2 <2.5
77A60W107-EU 85.9 98.9 --- --- <2.5
77A45W109-EU 83.3 96.3 --- --- <2.5
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. IInstallare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazione su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano. Vedere lo
schema 16605834 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una
freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
1. Filtro dell’aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Ingrassatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio - attraverso il raccordo

IT-2 80221773_ed1
IT
Ricambi e Manutenzione
Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e separare i
pezzi per materiale, in modo che possa essere riciclato.
La lingua originale del presente manuale è linglese.
La riparazione e la manutenzione dellutensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.
