Ingersoll-Rand 328B User manual

04577128
Edition 4
May 2014
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Dane techniczne narzędzia Rozmiar
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Ierices specikacijas
Podaci o proizvodu
HR
Save These Instructions
Product Information
Air Orbital Sander
328B

2 04577128_ed4
4
7
5
32
1
9
6
8
48h
24h

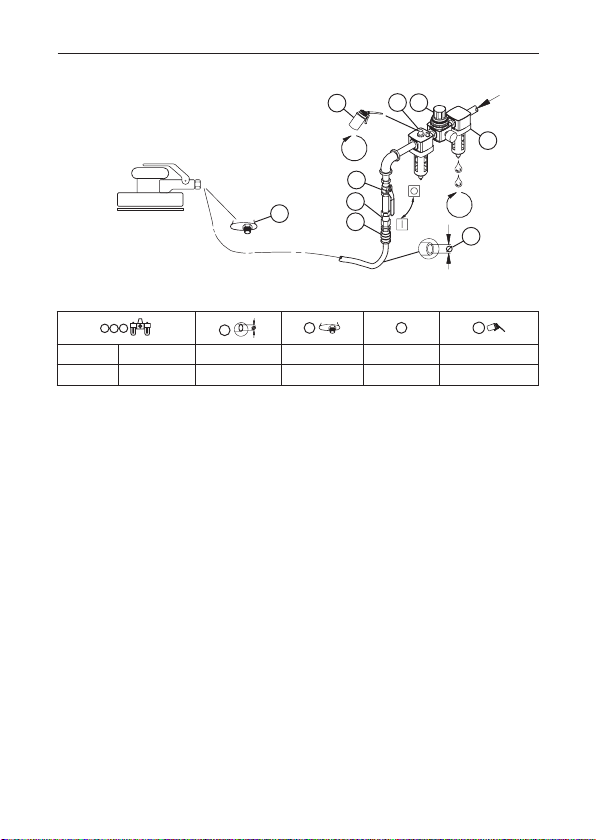

(Dwg. 16575516)
13
2
5
6
7
10
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R #
C241-810 C28241-810B 3/8 (10) 1/4 MSCF32 50

04577128_ed4 EN-1
EN
Product Safety Information
Intended use:
These Air Orbital Sanders are designed for smoothing and sanding paint, berglass, wood and
body ller.
For additional information refer to Product Safety Information Manual Form 04580387.
Manuals can be downloaded from ingersollrandproducts.com.
Product Specications
Model(s) Free Speed Pad Diameter Sound Level dB (A)
(ISO 15744)
Vibration Level
(ISO28927)
rpm inch mm † Pressure (Lp) ‡ Power (Lw) Level *K
328B 900 5/8-11, 7” 82.7 93.7 -- --
† KpA = 3dB measurement uncertainty *K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16575516 and table on page 2.Maintenance frequency is shown in circular
arrow and dened as h=hours, d=days, and m=months. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04577128_ed4
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estas pulidoras orbitales neumáticas están diseñadas para alisar y lijar pintura, bra de vidrio,
madera y relleno.
Para más información, consulte el Manual de información de seguridad de producto
04580387 Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones
Modelo
Velocidad
libre
Diámetro de
plato
Nivel sonoro dB (A)
(ISO 15744)
Nivel de vibración
(ISO28927)
rpm Pulgadas mm † Pressure (Lp) ‡ Power (Lw) Nivel *K
328B 900 5/8-11, 7” 82.7 93.7 -- --
† KpA = 3dB de error *K = de error (Vibración)
‡ KwA = 3dB de error
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.
Consulte la dibujo 16575516 y la tabla en la página 2. La frecuencia de mantenimiento se
muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso
real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera

04577128_ed4 ES-2
ES
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-
arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
OLas instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 04577128_ed4
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces ponceuses de nition sont conçues pour l’égrenage et le ponçage de la peinture, de la bre
de verre, du bois et du mastic de carrosserie.
Pour des informations complémentaires, utilisez le formulaire 04580387 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Régulation de la Puissance de Percussion
Modèle(s)
Vitesse
libre
Diamètre du
plateau
Niveau acoustique dB (A)
(ISO 15744)
Niveau de vibration
(ISO28927)
t/m Pounc-
es mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K
328B 900 5/8-11, 7” 82.7 93.7 -- --
† KpA = incertitude de mesure de 3dB *K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno16575516 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau

04577128_ed4 FR-2
FR
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 04577128_ed4
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione D’uso:
Questa levigatrice orbitale è stata studiata per levigare e sabbiare vernici, bra di vetro, legno e
intonaco.
Per ulteriori informazioni, consultare il modulo 04580387 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche prodotto
Modello/i
Velocità
a vuoto
Diametro del
tampone
Livello acustico dB (A)
(ISO 15744)
Vibrazioni Livello
(ISO28927)
giri/min Pollici mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K
328B 900 5/8-11, 7” 82.7 93.7 -- --
† KpA = incertezza misurazione 3dB *K = incertezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16575516 e la tabella a pagina 2. La frequenza delle operazioni di manutenzi-
one è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi. Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile

04577128_ed4 IT-2
IT
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 04577128_ed4
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Schwingschleifer wurden zum Glätten und Schleifen von Lack, Glasfaser, Holz
und Karosseriefüllmaterial entwickelt.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druck-
luft-Schlagbohrer 04580387.
Handbücher können von ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell (e) Nenndrehzahl Vorsatz-
Durchmesser
Schallpegel dB (A)
(ISO 15744)
Schwingungs
(ISO28927)
U/min Zoll mm † Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K
328B 900 5/8-11, 7” 82.7 93.7 -- --
† KpA = 3dB Messunsicherheit *K = Messunsicherheit (Schwingungs)
‡ KwA = 3dB Messunsicherheit
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16575516 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser
