Inklang AYERS Center User manual

Bedienungsanleitung
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIE
AUSPACKEN AUFHÄNGEN
AYERS Wall
deutsch

HERZLICHEN
GLÜCKWUNSCH!
Das ist Ihre ganz persönliche AYERS Wall, die wir mit viel Lei-
denschaft und Sorgfalt für Sie gefertigt haben.
Mit dieser Bedienungsanleitung geben wir Ihnen einen schnel-
len Überblick über die wichtigsten Punkte. Sollten Fragen offen
bleiben, stehen wir Ihnen gern persönlich zur Verfügung:
- bundesweit kostenlos unter: 0800 724 238 8
- aus dem Ausland: [phone]
- per Mail: [email protected]
Jetzt steht Ihrem audiophilen Musikgenuss nichts mehr im
Wege. Dabei wünschen wir Ihnen ganz viel Vergnügen.
Mit herzlichen Grüßen aus Hamburg
Ihr
(Thomas Carstensen)
Gründer & Geschäftsführer
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUSPACKEN AUFHÄNGEN
deutsch - D 1
AUDIO
Übertragungsbereich (-10 dB/0°) 46 Hz - 32 kHz
max. Belastbarkeit (Watt) 130,0
Wirkungsgrad dB (1W/1m) 82,0
Nennimpedanz/min (Ω) 4,0/3,3
Filter nom. (dB) 18 HT/18 TT
Übergangsfrequenz 800 Hz
Lautsprecher 1 x 152 mm (6,0“) Tieftöner
1 x 30 mm (1,2“) Hochtöner
Gehäuseprinzip geschlossen
CONNECTIVITÄT
Audioeingänge Singel-Wire Terminal für
max. Querschnitt: 8 mm²
ALLGEMEIN
Gewicht kg 9,0
Maße über alles mm (B x H x T) 175 x 334 x 145
Betriebumgebung 0° bis 40° C
keine Nähe zu Kaminen/Öfen
keine direkte Sonneneinstrahlung über Stunden
TECHNISCHE DATEN
AYERS Wall

AUSPACKEN - OHNE HANDSCHMUCK
Wir empfehlen Ihnen, Ihre AYERS Wall in dem Raum auszupacken, in dem sie später eingesetzt wird. Um ein Zerkratzen der Lautsprecheroberäche zu ver-
meiden, nehmen Sie Handschmuck bitte ab. Achten Sie auch auf Gürtelschnallen, Nieten oder Knöpfe an Hosen.
Verpackungsmaterial aufbewahren
Wir empfehlen Ihnen, den Karton und das Verpackungsmaterial aufzubewahren. Dies ist für eine schadensfreie Rücksendung, Reparatur oder einen Umzug
dringend erforderlich. In der Zwischenzeit kann der Karton als Aufbewahrungskiste genutzt werden.
INFORMATIONEN NACH §18 ELEKTROG
1. Entsorgung von Elektro- und Elektronikgeräten
Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die nicht fest verbaut
sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterie entsorgt werden.
2. Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten können diese im Rahmen der durch öffentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglich-
keiten der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist. Unter dem folgenden
Link besteht die Möglichkeit, sich ein Onlineverzeichnis der Sammel- und Rücknahmestellen anzuzeigen zu lassen: https://www.ear-system.de/ear-verzeich-
nis/sammel-und-ruecknahmestellen
3. Datenschutz
Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Löschen persWallnbezogener Daten auf den zu entsorgenden
Altgeräten selbst verantwortlich sind.
4. WEEE-Registrierungsnummer
Unter der Registrierungsnummer DE 66711486 sind wir bei der stiftung elektro-altgeräte register, Nordostpark 72, 90411 Nürnberg als
Hersteller von Elektro- und/oder Elektronikgeräten registriert.
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGEN
!
AUSPACKEN
deutsch - D 2

Wir haben Ihre AYERS Wall als Wandaufbaulautsprecher entwickelt, den Sie unmittelbar auf der Wand platzieren. Ziel der folgenden Hinweise zur Aufstel-
lung ist es, das klangliche Optimum zu erreichen. Sollte sich dies nicht vollständig umsetzen lassen, wird das Ihren Genuss an Ihrem neuen Lautsprecher nicht
grundsätzlich beeinträchtigen.
Die Position der den Lautsprecher umgebenden Raumwände hat Einuss auf
den Klang des Lautsprechers. Die Abstimmung der AYERS Wall berücksichtigt
exakt diesen Umstand.
Idealerweise sollten die Lautsprecher in einem gleichschenkligen Dreieck zu
Ihrer Hörposition aufgehängt werden. Achten Sie in diesem Fall auf folgende
Details:
• Positionieren Sie den Hochtöner auf einer Höhe von rund 60 cm oder mehr
vom Boden
• Wird der Lautsprecher niedriger als 60 cm gehängt, positionieren Sie den
Hochtöner über dem Tieftöner
• Die Aufhängung kann vertikal und horizontal erfolgen.
130 - 200 cm

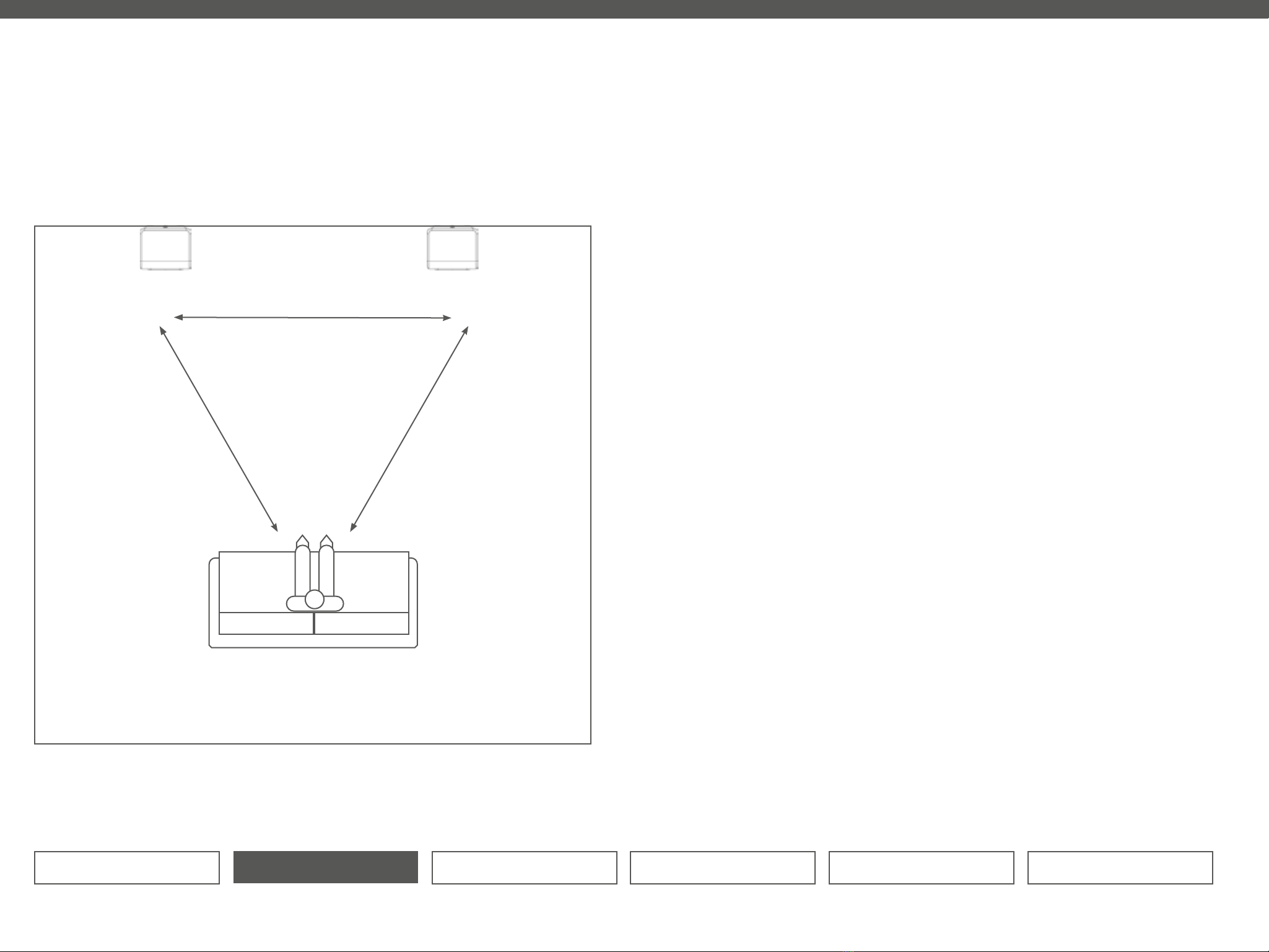

POSITIONIERUNG - IM GLEICHSCHENKLIGEN DREIECK
deutsch - D 3
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGENAUSPACKEN

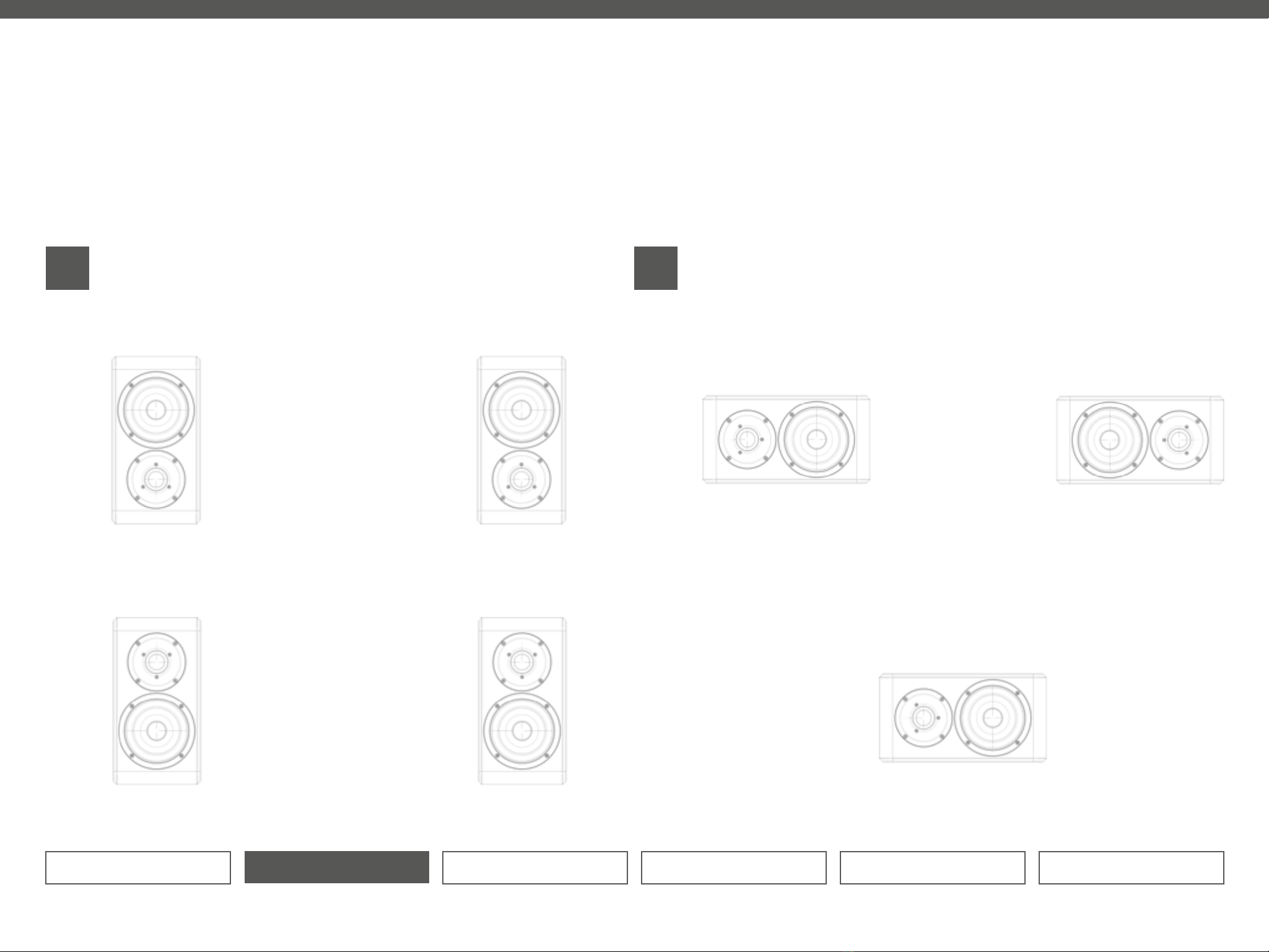

POSITIONIERUNG
I II
Flexibel nach Nutzungskonzept und Platzangebot
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGENAUSPACKEN
deutsch - D 4
60 cm oder höher
über Boden
unter 60 cm
über Boden
Hochtöner zeigen
nach außen
vertikal horizontal
z.B. Stereo vorn links/rechts oder Surround links/rechts z.B. Stereo vorn links/rechts oder Surround links/rechts
Einzeln als Center-Lautsprecher

ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGENAUSPACKEN
Wandmontage / Kabelmanagement
deutsch - D 5
22,0 cm
8,8 cm
4,2 cm7,2 cm
22,0 cm
7,3 cm
5,7 cm5,7 cm

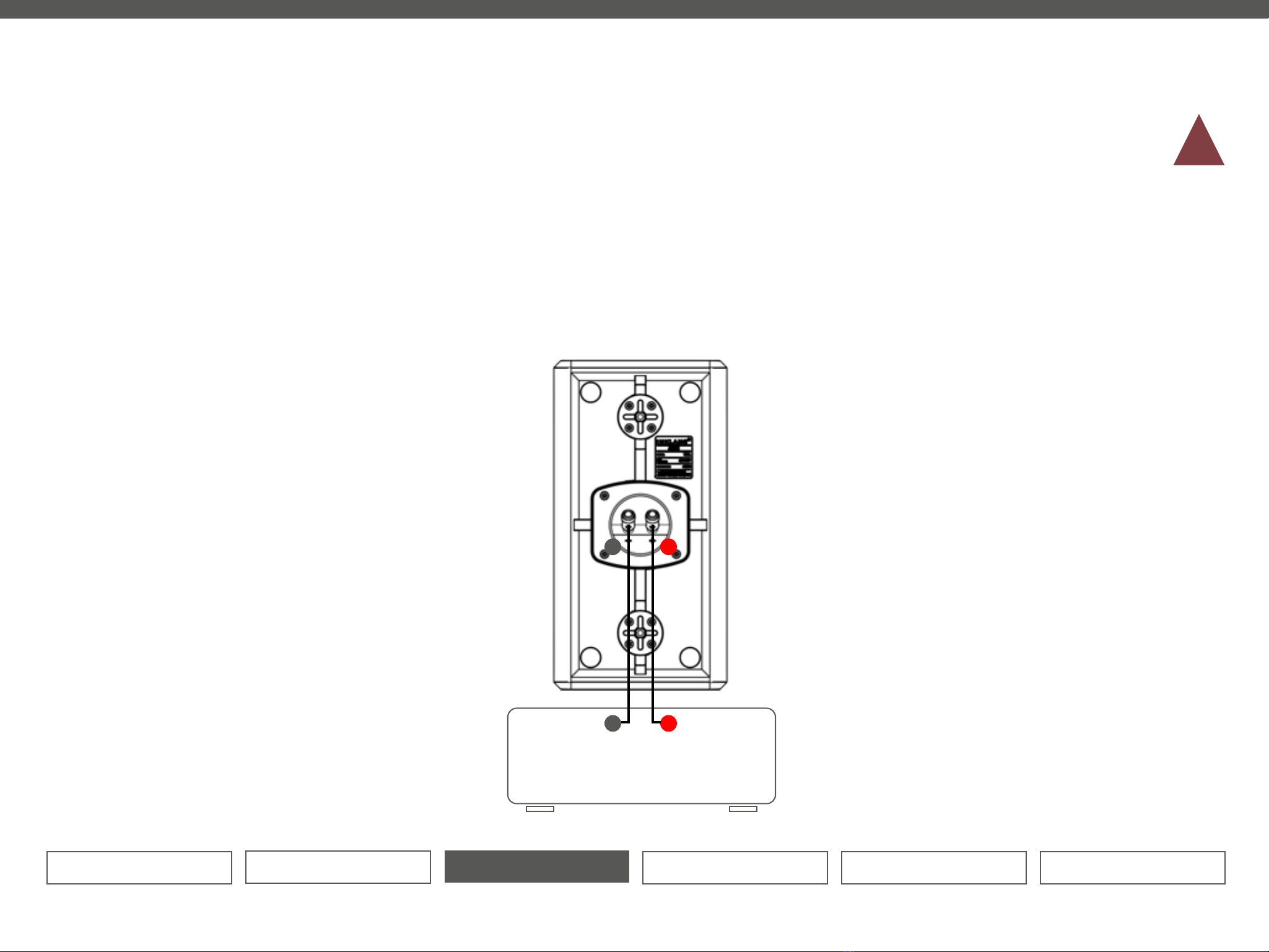

ANSCHLIESSEN - VERSTÄRKER IMMER AUSSCHALTEN
Beim Anschließen sollte Ihre Verstärkereinheit immer abgeschaltet sein. Die Rückwand der Wall bietet ausreichend Raum, um in den vorbereiteten Nuten
Kabel mit einem Querschnitt von bis zu 4 mm² bis zum Anschlussterminal zu führen. Das Anschlussterminal nimmt:
blanke Drähte bis zu einem Querschnitt von 8 mm² auf.
Gern stehen wir Ihnen für weitere Fragen zur Verfügung.
Verstärker
-+
Lautsprecher
Ausgang
-+
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGENAUSPACKEN
!
deutsch - D 6

EINSPIELEN – 15 BETRIEBSSTUNDEN ERFORDERLICH
In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität der Lautsprecher.
Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis alle KompWallnten, insbesondere die für die Aufhängung der Chassis einge-
setzten Werkstoffe, ihre optimalen mechanischen Eigenschaften besitzen.
Rund 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.
PFLEGE – NACH DER ERSTREINIGUNG NUR NOCH ABSTAUBEN
Die Gehäuseoberäche Ihrer Wall muss in der Regel nur abgestaubt werden. Nutzen Sie dafür ein weiches und sauberes Staubtuch.
Reinigen Sie den Lautsprecher das erste Mal, nachdem Sie ihn aufgestellt haben. Durch die Aufstellung und das Verschieben sind auf den Gehäuse Fingerab-
drücke entstanden. Diese lassen sich mit einem handelsüblichen Glasreiniger entfernen. Sprühen Sie den Glasreiniger auf ein weiches, sauberes Baumwoll-
tuch und wischen Sie die Verschmutzungen vorsichtig ab.
A - Gehäuseoberäche
Bitte entfernen Sie auch Staub auf den Membranen von Zeit zu Zeit. Dafür eignet sich ein weiches Bauwolltuch, mit dem Sie vorsichtig die vollständige Mem-
bran abwischen. Ein sauberer Schminkpinsel eignet sich ebenfalls für die Reinigung.
B - Lautsprecher-Membranen
deutsch - D 7
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUFHÄNGENAUSPACKEN

GARANTIEBESTIMMUNGEN
1. Wir haften für eventuelle Mängel der von uns gelieferten Lautsprecher nach den gesetzlichen Vorschriften.
2. Neben der gesetzlichen Gewährleistung geben wir Ihnen eine Herstellergarantie auf unsere Produkte unter folgenden Vorschriften:
a) Garantiefrist
Die Garantie beträgt 5 Jahre ab Übergabe. In den ersten drei Jahren gilt dies uneingeschränkt. Veränderungen an Oberächen unserer Produkte (z.B. eloxierte, lackierte oder gelaserte Oberächen) sind nach Ablauf von 3 Jahren ab Übergabe
nicht mehr von der Herstellergarantie umfasst. Ihre Rechnung ist der Garantienachweis.
b) Inhalt des Garantieanspruchs
Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf eine kostenlose Reparatur oder Austausch des defekten Teils im Fall eines Sachmangels der Ware (z.B. Materialfehler oder Fabrikationsfehler).
INKLANG übernimmt zudem die Hin- und Rücksendekosten des betroffenen Produktes jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, somit die Ware sich innerhalb von Deutschland, Österreich und der Schweiz
bendet und die Versendung vorher mit INKLANG abgestimmt wurde. Darüberhinausgehende Kulanzregelungen nach freier Maßgabe durch INKLANG sind möglich. Während der Dauer der Herstellergarantie wird vermutet, dass der Sach-
mangel im Zeitpunkt des Gefahrenüberganges bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von INKLANG über. Leistungen im Rahmen der Herstellergarantie bewirken weder eine Verlängerung der Garantiefristen, noch setzen
sie eine neue Garantiefrist in Lauf. Die Garantiefrist für die eingebauten Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Die Zusage oder die Ausführung von Garantieleistungen erfolgt ohne Anerkennung einer Leistungspicht nach
gesetzlichem Gewähr-
leistungsrecht.
c) Verlust des Garantieanspruchs
Die Herstellergarantie entfällt bei:
• unsachgemäßen mechanischen Einwirkungen auf die Ware, insbesondere auf das Gehäuse, Anbauteile oder Lautsprecher-Chassis, z.B. eingedrückte Membranen oder Kalotten, Fallschäden sowie nach Anlieferung entstandene Kratz-
schäden
• Unsachgemäßem Betrieb oder unsachgemäßer Bedienung der Lautsprecher, z.B. an defekten oder ungeeigneten Verstärkern,
unsachgemäßem Anschluss sowie Einwirkung von Verstärkerleistungen oberhalb der Belastbarkeit
• Selbständig vorgenommene Reparaturversuche jeder Art
• Unsachgemäßer Betriebsumgebung oder unsachgemäßer Lagerung (z. B. Schäden durch Feuchtigkeit)
• Unsachgemäßer Transportverpackung, insbesondere nicht in der Originalverpackung
• Unsachgemäßem Transport
d) Vorgehensweise im Garantiefall
Defektes Gerät mit einer Kopie des Rechnungsbeleges und einer kurzen, aussagekräftigen Fehlerbeschreibung in den Originalkartons verpacken. Für die Rückholung setzen Sie sich bitte mit uns in Verbindung:
INKLANG Lautsprecher Manufaktur GmbH, Peutestraße 53 C, 20539 Hamburg
Telefon innerhalb Deutschlands kostenlos unter: 0800/724238
Telefon international: [phone]
Fax: [phone]
Mail: [email protected]
e) Gesetzliche Gewährleistung
Ihre Gewährleistungsrechte nach den gesetzlichen Vorschriften bleiben unabhängig von dieser Garantie erhalten.
Ausgabe: 08/2020
copyright: INKLANG Lautsprecher Manufaktur GmbH, Peutestraße 53 C, 20539 Hamburg, technische Änderungen bleiben vorbehalten
ANSCHLIESSEN EINSPIELEN PFLEGEN GARANTIEAUSPACKEN AUFHÄNGEN
deutsch - D 8

User manual
AYERS Wall
english
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP

CONGRATULATIONS!
This is your very personal AYERS Wall, which we have made for
you with great passion and care.
With these operating instructions we give you a quick overview
of the most important points. Should you have any questions,
please do not hesitate to contact us personally:
- Free of charge within Germany on: 0800 724 238 8
- from abroad: [phone]
- by email: [email protected]
Now nothing stands in the way of your audiophile music enjoy-
ment. We wish you a lot of pleasure.
With best regards from Hamburg
Your
(Thomas Carstensen)
Founder and CEO
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP
english - EN 1
AUDIO passiv
Frequency response (-10 dB/0°) 46 Hz - 32 kHz
Short term handling (watts) 130,0
Sensitivity dB (1W/1 m) 82,0
Impedance nominal/minum (Ω) 4,0/3,3
Filter nom. (dB) 18 TW/18 WF
Crossover frequency 800 Hz
Speakers 1 x 152 mm (6,0“) Woofer
1 x 30 mm (1,2“) Tweeter
enclosureconcept bass-reex
CONNECTIVITÄT
Audio Inputs Singel-Wire terminal for
max. cross section: 8 mm²
GENERAL
Weight kg 9,0
Overall dimensions mm (W x H x D) 175 x 334 x 145
Operating environment 0° to 40° C
no proximity to chimneys / stoves
no direct sunlight for hours
TECHNICAL SPECIFICATIONS
AYERS Wall

UNPACKING - WITHOUT FINGER RINGS
We recommend that you unpack your AYERS Wall in the room in which it will be used later. To avoid scratching the speaker surface, please remove nger
rings. Also, look out for belt buckles, rivets, or buttons on pants.
Keep packing material
We recommend that you keep the box and packing material. This is urgently necessary for a damage-free return, repair or move. In the meantime, the box can
be used as a storage box.
INFORMATION ACCORDING TO §18 ELEKTROG
1. Disposal of electrical and electronic equipment
The crossed-out garbage can means that you are legally obliged to collect these devices separately from unsorted municipal waste. Disposal in the residual
waste bin or the yellow bin is prohibited. If the products contain batteries or rechargeable batteries that are not permanently installed, they must be removed
before disposal and disposed of separately as batteries.
2. Options for returning old devices
Owners of old devices can hand them in within the scope of the return or collection of old devices set up and available by public waste disposal authorities, so
that proper disposal of old devices is ensured. The following link gives you the option to view an online directory of the collection and return points: https://
www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen
3. Privacy
We would like to point out to all end users of electrical and electronic equipment that you are responsible for deleting personal data on the waste equipment
to be disposed of.
4. WEEE-Registration number
We are registered under the registration number DE 66711486 at the foundation elektro-altgeräte register, Nordostpark 72, 90411 Nürnberg as
Manufacturer of electrical and / or electronic equipment registered.
!
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP
english - EN 2

POSITIONING - IN AN EQUILIBRED TRIANGLE
english - EN 3
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP
We have developed your AYERS Wall as a wall-mounting loudspeaker that you can place directly on the wall. The aim of the following information on installa-
tion is to achieve the optimum sound quality. If this cannot be fully implemented, it will not fundamentally affect your enjoyment of your new loudspeaker.
The position of the walls surrounding the loudspeaker affects the sound of the
loudspeaker. The tuning of the AYERS Wall takes this into account
exactly.
Ideally, the speakers should be hung in an isosceles triangle to your listening
position. In this case, pay attention to the following details:
• Position the tweeter at a height of about two feet or more from the oor
• If the speaker is hung lower than 60 cm, position the tweeter above the
woofer
• It can be suspended vertically and horizontally
130 - 200 cm

CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP
english - EN 4
POSITIONING
I II
Flexible according to the use case and available space
60 cm or higher
above ground
under 60 cm
above ground
Tweeters point
outwards
vertical horizontal
E.g. stereo front left/right or surround left/recht stereo front left/right or surround left/recht
Single as Center speaker

english - EN 5
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP
Wall mounting / cable management
22,0 cm
8,8 cm
4,2 cm7,2 cm
22,0 cm
7,3 cm
5,7 cm5,7 cm

CONNECT - ALWAYS SWITCH OFF THE AMPLIFIER
Amplifier
Speaker
output
english - EN 6
!
BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP CONNECT
When connecting, your amplier unit should always be switched off. The back of the WALL offers enough space to run cables with a cross-section of up to 4
mm² to the connection terminal in the prepared grooves. The connection terminal takes:
bare wires up to a cross-section of 8 mm².
We are happy to answer any further questions you may have.
-+
-+

BURN IN – 15 HOURS OF OPERATION REQUIRED
During the burn-in phase there are subtle differences in the reproduction quality of the speakers.
If it has been stored in a cool environment, it will take some time for all compWallnts, especially the materials used to suspend the chassis, to have their
optimal mechanical properties.
Around 15 hours of operation are required before the mechanical parts can fulll their function as specied in the design.
MAINTENANCE – JUST DUST IT OFF AFTER THE INITIAL CLEANING
The surface of the enclosure of your Wall usually only needs to be dusted. Use a soft and clean duster for this.
Clean the speaker the rst time after placing it. Fingerprints were created on the housing through the installation and movement. These can be removed with
a standard glass cleaner. Spray the glass cleaner on a soft, clean cotton cloth and carefully wipe off the dirt.
A - Enclosure surface
Please also remove dust on the membranes from time to time. A soft cotton cloth is suitable for this, with which you carefully wipe the entire membrane.
A clean make-up brush is also suitable for cleaning.
B - Speaker membranes
english - EN 7
CONNECT BURN IN MAINTENANCE WARRANTYUNPACKING HANG UP

WARRANTY
1. We are liable for any defects in the loudspeakers we deliver according to the statutory provisions.
2. In addition to the statutory defects liability, we also give you a manufacturer’s guarantee on our products subject to the following provisions:
a) Guarantee period
The guarantee period is 5 years from the date of transfer. The latter applies unrestrictedly for the rst three years. Changes in the surfaces of our products (e.g. anodised, varnished or laser-cut surfaces) are no longer included in the manufactur-
er’s guarantee once 3 years after transfer have expired. Your invoice is the proof of guarantee.
b) Contents of the warranty claim
The guarantee applies to all compWallnts and labour costs from the date of transfer. It includes and is limited to a free repair or exchange of the defective compWallnt in case of a defect in the commodity (e.g. material fault or production error).
INKLANG also assumes the costs of forward and return transport for the affected product from and to the curb edge in the event of justied warranty claims, as long as the goods are located within Germany, Austria and Switzerland and the ship-
ment has been coordinated with INKLANG beforehand. More extensive settlements on an ex-gratia basis are possible at the discretion of INKLANG. For the duration of the manufacturer’s guarantee, it will be presumed that the defect already
existed at the time of transfer of risk. Any replaced compWallnts will become the property of INKLANG. Performances rendered within the scope of the manufacturer’s guarantee will neither result in an extension of the guarantee periods nor
cause a new guarantee period to commence. The guarantee period for the installed replacement compWallnts will end at the same time as the guarantee period for the entire device. The consent to or implementation of warranty performances
ensues without acknowledgement of any obligation to perform according to statutory warranty law.
c) Loss of the warranty claim
• The manufacturer’s guarantee will be forfeited in the event of improper mechanical interventions pertaining to the goods, in particular to the casing, attachment parts or loudspeaker chassis, e.g. impressed membranes or domes, damaged
caused by dropping, as well as any scratches caused after delivery
• Improper operation or improper use of the loudspeakers, e.g. on defective or inappropriate ampliers, improper connection, as well as exposure to amplier outputs in excess of the power handling capacity
• Any kind of self-attempted repair
• Improper operating environment or improper storage (e.g. damage due to humidity)
• Improper transport packaging, particularly not in the original packaging
• Improper transport
d) Procedure in the event of a guarantee claim
Package the defective device in the original box, together with a copy of the invoice and a brief, informative error description. Please contact us for collection:
INKLANG Lautsprecher Manufaktur GmbH, Peutestraße 53 C
20539 Hamburg, tel: [phone],
fax: [phone], e-mail: [email protected]
e) Statutory warranty
This guarantee does not affect your warranty rights according to the statutory provisions.
edition: 08/2020
copyright: INKLANG Lautsprecher Manufaktur GmbH, Peutestraße 53 C, 20539 Hamburg, we reserve the right to make technical changes
english - EN 8
CONNECT BURN IN MAINTENANCEUNPACKING HANG UP WARRANTY
