INNOTEC 90.0832 User manual
Multi Sprayer 6 L
Art. Nr. 90.0832
1
2a
2b
3
10
1
6
4
8
9
7
2 3
6
6
4
6
6
6
7
4
5 6 7
8
910
11
2
12
12
9
10
8
Gebruik andere middelen alleen, indien is uitgesloten dat de middelen een schadelijke
uitwerking op het apparaat hebben en/of gevaar voor mens en milieu veroorzaken.
Niet geschikt voor
• ontbrandbare vloeistoffen met een vlampunt lager dan 55°C
• waterstofperoxide en vergelijkbare zuurstof afgevende middelen
• etsende stoffen
• het gebruik in levensmiddelenbereiken.
Onder geen enkele voorwaarde gebruiken
• externe drukbronnen zonder persluchtventiel
• voor het doven van vlammen
• voor de opslag en het bewaren van vloeistoffen
• als oogdouche.

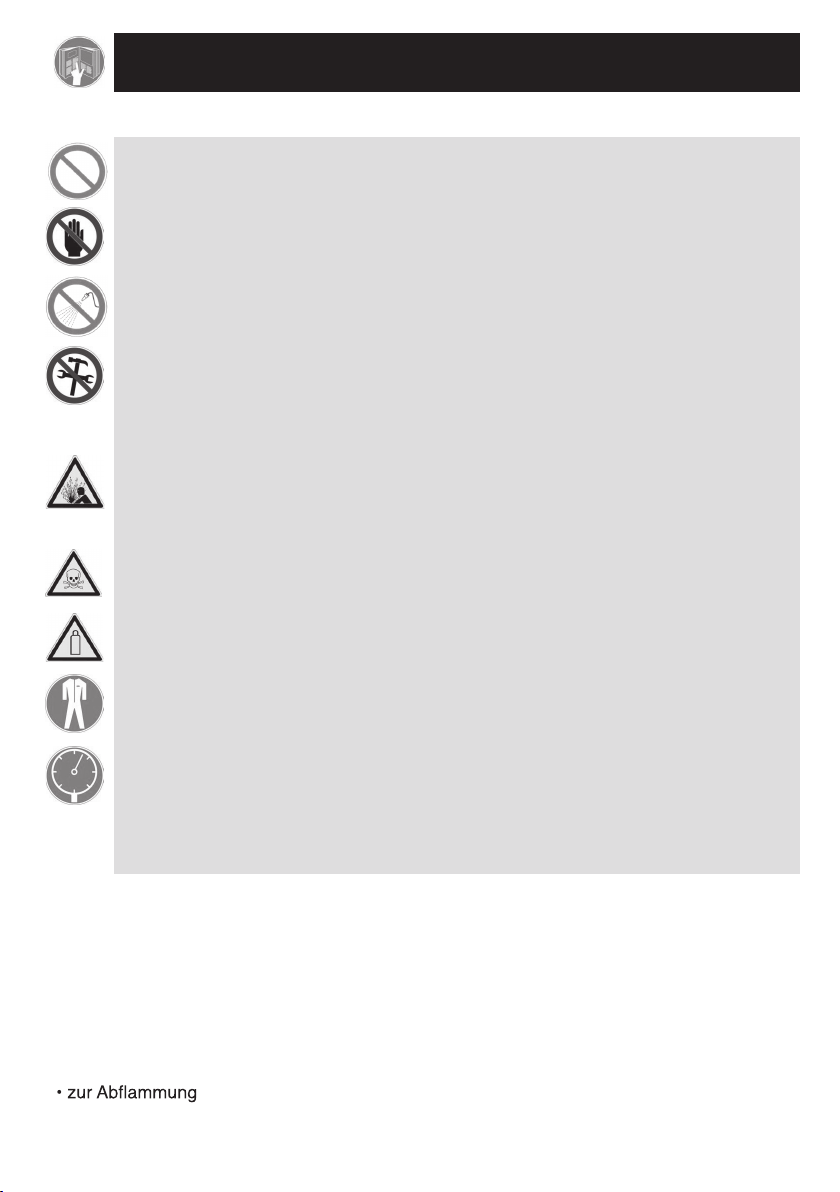

Veiligheid
Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat gebruikt.
Bewaar de gebruiksaanwijzing zorgvuldig.
Ondeskundig gebruik kan tot gevaarlijk letsel leiden en schade aan het milieu
veroorzaken. Kinderen en jongeren zonder deskundige instructie mogen het
apparaat niet gebruiken.
Neem voorzorgsmaatregelen tegen misbruik bij het gebruik van gevaarlijke
middelen.
Spuit nooit op mensen, dieren, elektrische apparaten en leidingen,
tegen de wind in of in waterlopen.
Reparaties of veranderingen aan het reservoir zijn verboden.
Het veiligheidsventiel mag niet buiten werking worden gesteld.
Bij contact met waterstofperoxide en andere zuurstof afgevende middelen met
materiaal van de spuit zijn explosieve drukstijgingen mogelijk.
Nooit dergelijke middelen vullen.
Laat beschadigde of niet werkende onderdelen onmiddellijk vervangen door
onze serviceafdeling of door onze erkende servicepartners.
Laat het apparaat niet onder druk en/of in de zon staan.
Controleer of het apparaat niet tot boven de maximale bedrijfstemperatuur (50°C)
wordt verwarmd.
Blaas sproeiers of ventielen nooit met de mond door.
Gebruik alleen originele reserveonderdelen en toebehoren.
Draag bij de omgang met gevaarlijke stoffen geschikte veiligheidsuitrusting.
Observeer tijdens het pompen altijd de manometer, om de max. sproeidruk (6 bar)
niet te overschrijden.
Voor het vullen, na het gebruik en voor onderhoudswerkzaamheden de restdruk
in het reservoir volledig afbouwen.
Technische specificaties
Max. vulhoeveelheid 10 l
Totale inhoud 13 l
Max. sproeidruk 6 bar
Max. bedrijfstemperatuur 50°C
Leeg gewicht 5,2 kg
Materiaal reservoir Staal met polyesterafwerking
Technische resthoeveelheid 0,03 l
Inhoud
[
1
]
. reservoir
[
8
]
. doseerhandvat
[
2
]
. pomphandgreep
[
9
]
. persluchtventiel
[
3
]
. reservedichtingen
[
10
]
. manometer
[
4
]
. sproeileiding
[
11
]
. persluchtslang
[
5
]
. uitlaatopening
[
12
]
. veiligheidsventiel
[
6
]
. draagriem(en)
[
13
]
. nozzle
[
7
]
. sproeibuis

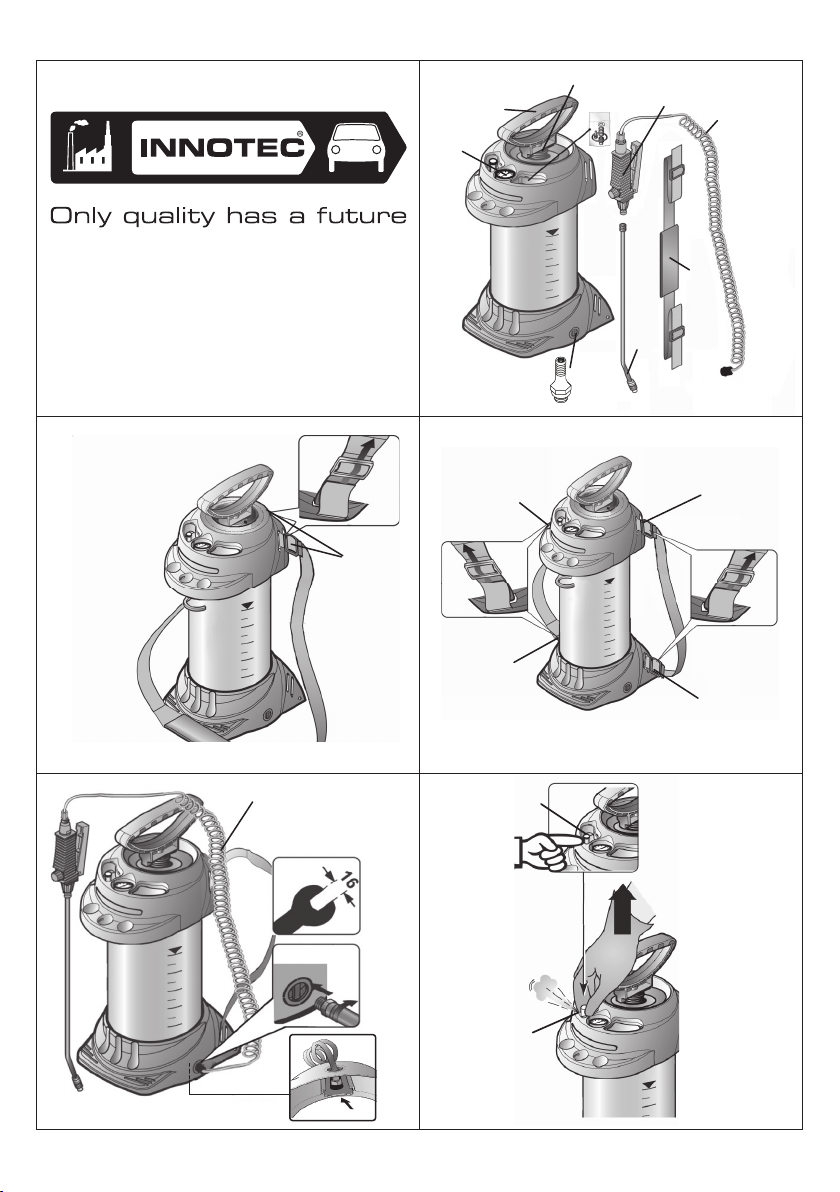

Monteren
1. Bevestig de draagriem(en) [6] aan het reservoir [1].
2. Schroef de sproeileiding [4] stevig in de uitlaatopening [5]. (afb. 3).
3. Draai de sproeibuis [7] op het doseerhandvat [8] (afb. 3).
Controleren
Zichtcontrole: Zijn reservoir [1], pomphandgreep [2], sproeileiding [4] met doseerhandvat [8],
manometer [10] en sproeibuis [7] onbeschadigd?
Let in het bijzonder op de verbindingen tussen reservoir – sproeileiding en sproeileiding –
uitzetventiel, alsmede de toestand van de pompschroefdraad en de sproeileiding.
Afdichting: Pomp het lege apparaat op tot 2 bar
De druk mag binnen 30 minuten niet meer dan 0,5 bar dalen.
Functie:Trek de rode knop van het veiligheidsventiel [12] uit. (afb. 4).
De druk moet verdwijnen.
Bedien het doseerhandvat [8] (afb. 9).
Het uitzetventiel moet openen en sluiten.
Voorbereiden
Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht.
Het apparaat mag niet onder druk staan.
1. Trek de rode knop van het veiligheidsventiel [12] zolang omhoog, tot alle druk uit het
reservoir is verdwenen. (afb. 4).
2. Druk de pomphandgreep [2] naar onderen en draai deze in tegenwijzerrichting.
3. Schroef de pomphandgreep [2] uit het reservoir [1]. (afb. 5).
4. Vul de vloeistof in het reservoir [1]. (afb. 6).
5. Schroef de pomphandgreep [2] in het reservoir [1]. (afb. 7).
De pomphandgreep is vergrendeld.
Met perslucht-vulventiel
6. Steek de persluchtslang [11] op het perslucht-vulventiel [9]. (afb. 8).
Er wordt druk opgebouwd (max. 6 bar).
Let erop dat de voordruk niet hoger dan 15 bar is.
7. Nadat de gewenste druk opgebouwd is (4-6 bar), verwijdert u de persluchtslang [11].
Sproeien
Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht.
Gebruik het apparaat alleen rechtop staand of hangend.
Voorkom wegdrijven van sproeidruppeltjes naar niet te behandelen oppervlakken.
Neem de voorschriften van de fabrikant van de middelen in acht.
1. Hang het apparaat over de schouder, c.q. hang het op de rug. (afb. 10).
Om nadruppelen te voorkomen, moet u tijdens het sproeien voor het eerst de
sproeibuis omhoog houden en het doseerhandvat bedienen tot er geen met lucht
vermengde vloeistof meer uitkomt.
2. Bedien het doseerhandvat [8] (afb. 9).
Het sproeien begint.
De drukregeling is niet instelbaar op het doseerhandvat
3. Neem de optimale sproeidruk in acht (4-6 bar) op de manometer [10].
4. Als de sproeidruk meer dan 0,5 bar ten opzichte van de optimale druk daalt, moet u de
Multisprayer opnieuw op druk brengen.
Als er met lucht vermengde vloeistof uit de sproeier komt, is het reservoir leeg.
Na het gebruik
1. Trek de rode knop van het veiligheidsventiel [12] zolang omhoog, tot alle druk uit het
reservoir is verdwenen (afb. 4).
2. Laat het resterende product steeds in het reservoir.
3. Na gebruik de nozzle [13] schoon maken met Innotec Multisol.
Maak na het gebruik de beschermingsuitrusting schoon.
Storingen
Maak alleen gebruik van originele reserveonderdelen en toebehoren.
CE-conformiteitsverklaring
Multisprayer 10 L voldoet aan de eisen van de richtlijn voor drukapparaten 97/23/EG
en zijn voorzien van de CE-markering.
