Insignia NS-19E310A13 Parts list manual

AUDIO/VIDEO
OUT
CABLE
AUDIO/VIDEO
OUT
HDMI 2
(ARC)
PB
L - AUDIO - R VIDEO/Y USB
PR
COMPONENT IN AUDIO
OUT
AV IN
HDMI 2
(ARC)
PB
L - AUDIO - R VIDEO/Y USB
PR
COMPONENT IN AUDIO
OUT
AV IN
HDMI 2
(ARC)
PB
L - AUDIO - R VIDEO/Y USB
PR
COMPONENT IN AUDIO
OUT
AV IN
Vista frontal
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para protegerlo de daños y rayones.
2 Fije la base a la pantalla con los dos tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los cuatro tornillos que jan la columna de la base y remueva la base.
3 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en
la parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de
montaje en pared para la información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o Blu-ray-, un
decodicador de cable, un receptor de satélite, una
videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable de AV (bueno)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable
Sensor del control
remoto
Indicador de encendido
Nota: se suministran los cables.
Conecte el conector amarillo a
la toma verde Y/VIDEO.
DC IN
(12V) HDMI 1 (DVI)
VGA
PC IN ANT/
CABLE IN
PC/DVI
AUDIO DIGITAL
OUTPUT
(COAXIAL)
DC IN
(12V) HDMI 1 (DVI)
VGA
PC IN ANT/
CABLE IN
PC/DVI
AUDIO DIGITAL
OUTPUT
(COAXIAL)
HDTV LED de 19 pulg., 720p
GUÍA DE INSTALACIÓN
RÁPIDA
NS-19E310A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años
_______________________________
Control remoto
y 2 pilas AAA
Base para televisor
Cable de
alimentación
Tipo M4 (longitud 10 mm) (2 tornillos)
Tipo M4 (longitud 8 mm) (4 tornillos)
Nota: no se suministra el cable.
Nota: no se suministra el cable.
Nota: no se suministra el cable.
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con
el producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Video compuesto y
audio analógico
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio
Óptima
Mejor
Buena
O
O
Video de componentes
y audio analógico
Se puede usar la toma HDMI 1 (DVI) para conectar un equipo con DVI a su televisor. Necesitará usar
el adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Este aparato está diseñado para ser soportado por un soporte de montaje en pared listado por UL.
Advertencia
TV
ACC
HDMI
VIDEO
ENTER
CH-LIST FAVORITE
INPUT CCD
+MUTE
VOL CH
SLEEP ZOOM
MTS/SAP
E
X
I
T
M
E
N
U
H
O
M
E
I
N
F
O
AUDI O
NS-RCO3A-13

Universal remote TV codes
HDMI 2
(ARC)
PB
L - AUDIO - R VIDEO/Y USB
PR
COMPONENT IN AUDIO
OUT
AV IN
ESPAÑLOL 12-0850
HDTV LED de 19", 720p I GUÍA DE INSTALACIÓN RÁPIDA I NS-19E310A13
DC IN
(12V) HDMI 1 (DVI)
VGA
PC IN ANT/
CABLE IN
PC/DVI
AUDIO DIGITAL
OUTPUT
(COAXIAL)
OPTICAL
AUDIO IN

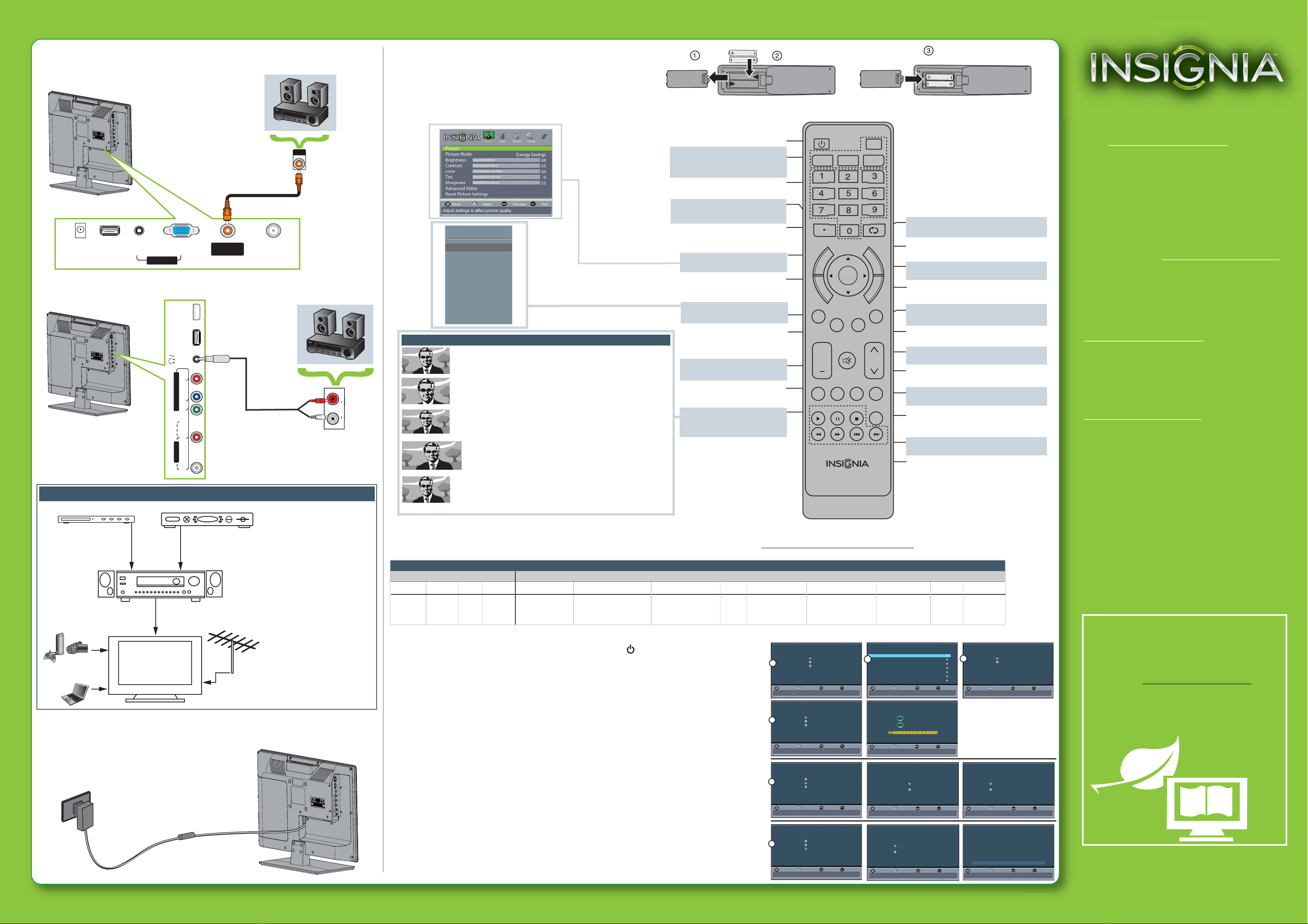

Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación en la toma de
entrada de CC (DC IN) en la parte posterior de su
televisor y enchufe el otro extremo del cable en
un tomacorriente.
Connecting a home theater system with multiple devices
AUDIO
LR
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
IMAGEN
Para seleccionar los modos de video.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos.
AUDIO
Para seleccionar los modos de audio.
Controles de medios
Para controlar los equipos compatibles con
HDMI-CEC conectados a su televisor.
Encendido
Para encender o apagar su televisor.
Selección rápida de entradas
Para seleccionar otra fuente
conectada a su televisor.
Botones numéricos
Para ingresar los números de canales.
.
Para ingresar el número de un subcanal
digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios.
MENÚ
Para abrir el menú de pantalla.
Salir
Para cerrar el menú de pantalla.
ENTRADA
Para abrir la lista de fuentes.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra la
imagen en la pantalla.
TV
ACCHDMI
VIDEO
ENTER
CH-LIST FAVORITE
INPUT CCD
+MUTE
VOL CH
SLEEP ZOOM
MTS/SAP
E
X
I
T
M
E
N
U
H
O
M
E
I
N
F
O
AUDIO
NS-RCO3A-13
Garantía limitada de un año
Visite www.insigniaproducts.com para obtener
más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta guía
completa incluye desde las informaciones
básicas hasta las funcionalidades más
avanzadas. No le suministramos la Guía del
usuario con el producto, pero está disponible en
línea. Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en el
campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Visite nuestro foro de comunidades en línea en
www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al: 877-467-4289
(mercados estadounidense y canadiense)
Distribuido por Best Buy Purchasing, LLC, 7601 Penn
Avenue South, Richeld, MN 55423-3645 E.U.A.
© 2012 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca
comercial de BBY Solutions Inc., registrada en algunos
países. Todos los otros productos y los nombres de
marca son marcas comerciales de sus respectivos
dueños.
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y haga
clic en Search (Búsqueda).
Encendido de su televisor por primera vez
1Conecte el cable de alimentación a su televisor y a un tomacorriente, luego presione (encendido). Se abre la pantalla de elección del
idioma del menú (Choose your menu Language).
2Presione ▲o▼para resaltar un idioma y presione ENTER (Entrar). Se abre la pantalla para ajustar la hora (Choose your Time Setting).
3Presione ◄o►para seleccionar Auto o Manual. Si selecciona Auto, la fecha y la hora se ajustan automáticamente con una señal de TV
digital. Si selecciona Manual, puede cambiar la fecha y la hora manualmente. Presione ENTER (Entrar). Se abre la pantalla para elegir su
modo de imagen (Choose your Picture Mode).
4Presione ▲o▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo comercial), y presione ENTER (Entrar). Si selecciona el
modo comercial (Retail Mode), aparecerá un mensaje pidiéndole que conrme su selección. Se puede seleccionar Yes (Sí) o No. Retail
Mode (Modo comercial) no es un modo de ahorro de energía. Se abre la pantalla de elección de la fuente de TV (Choose Your TV Source).
5Presione ▲o▼para resaltar Antenna (Antena), Cable (TV por cable) o Satellite Box (Receptor de satélite), luego presione ENTER (Entrar).
A. Si selecciona Antenna (Antena), su televisor busca automáticamente los canales disponibles. La búsqueda puede durar varios minutos.
B. Si selecciona Cable, un mensaje le pide si tiene un decodicador de cable.
• Seleccione No si ningún decodicador de cable está conectado. Su televisor buscará por los canales disponibles. La búsqueda
puede durar varios minutos.
• Seleccione Yes (Sí) si un decodicador de cable está conectado. Un mensaje le pide cómo está conectado el decodicador de cable
a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si conectó un decodicador de cable a su televisor usando uno de estos
cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el decodicador está conectado a su televisor usando un cable coaxial. Lea el mensaje y presione ENTER
(Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
C. Si selecciona Satellite Box (Receptor de satélite), un mensaje le pide cómo está conectado el receptor de satélite a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si conectó un receptor de satélite a su televisor usando uno de estos cables.
Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el receptor de satélite está conectado a su televisor usando un cable coaxial. Lea el mensaje y presione
ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
Choose Your TV Source
MOVE SELECT PREVIOUS
Antenna
Cable
Satellite box
EXIT
Select if you have a satellite box.
Choose Your TV Source
MOVE SELECT PREVIOUS
Antenna
Cable
Satellite box
EXIT
Select if you have cable service.
Choose Your TV Source
MOVE SELECT PREVIOUS
Antenna
Cable
Satellite box
EXIT
Select if using an antenna for standard or HD TV
How did you connect the
cable box to the TV?
AV, Component, or HDMI
Coaxial
Move Select Previous Exit
Do you have a Cable Box?
No
Yes
Move Select Previous Exit
Choose Your Time Setting
Mode
Time Zone
Daylight Savings
Year
Month
Day
Time
Auto
Pacific
On
2012
January
01
00:00 AM
Move Select Previous Exit
If Automatic, options are automatically set by TV source
Choose Your Picture Mode
Home Mode
Retail Mode
Reduces total power consumption
Move Select Previous Exit
Choose Your Menu Language
English
Français
Español
Set menu language to English,Français,Español
Move Select Previous Exit
2
1
3
5A
5B
5C
Channel scan may take 20+ minutes
EXIT
Move Select Previous Exit
Scanning for channels
0 Digital Channels
0 Analog Channels
Channel scan may take 20+ minutes
EXIT
Move Select Previous Exit
To watch TV
1.Turn on your satellite box.
2.Press INPUT on your TV’s remoto control.
3.Press ▲or ▼to select the video input source that
matches how you connected your satellite box(AV,
Component. or HDMI).
FINISH
How did you connect the
satellite box to the TV?
AV, Component, or HDMI
Coaxial
Move Select Previous Exit
Programación de su control remoto
Para programar un control remoto universal para que funcione con su televisor Insignia nuevo, consulte la siguiente tabla para encontrar los códigos comunes. Si encuentra
problemas al programar su control remoto o necesita un código diferente para el control remoto, visite www.insigniaproducts.com/remotecodes para obtener los últimos códigos
para control remoto.
Códigos de TV para control remoto universal
Control remoto universal TV por cable/satélite/decodicador
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Antena o TV
por cable
(sin decodicador)
Reproductor de discos Blu-ray
/reproductor de DVD/VCR
Decodicador de cable o receptor de satélite
Receptor de AV
Consola de videojuegos
o cámara
Computadora
Conexión de un sistema de cine en casa con múltiples dispositivos
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT) del
receptor AV a la toma HDMI 2 (ARC)
de su televisor. En las siguientes
situaciones el cable HDMI enviará el
audio Dolby Digital al receptor de AV
de modo que usted no necesite
conectar un cable de audio digital por
separado:
• Cuando tiene una consola de
videojuegos conectada a una de las
tomas de entrada de HDMI (HDMI IN)
de su televisor.
• Cuando vea un programa a través de
la antena o TV por cable conectada a
la toma de entrada de la antena
(ANT IN).
Nota: no se suministra el cable.
Nota: no se suministra el cable.
Conguración y uso de su control remoto
1 Presione el botón de liberación situado en la parte posterior del
control remoto para remover la cubierta de compartimiento.
2 Inserte dos pilas AAA en el compartimiento de pilas. Verique que
los símbolos + y – en las pilas correspondan con los símbolos + y – en
el compartimiento de las pilas.
3 Vuelva a colocar la cubierta.
Input Source
TV
Comp/AV
HDMI 1
HDMI 2
VGA
USB
Normal:
Muestra la relación de aspecto original de 4:3 con barras negras
verticales al lado izquierdo y derecho de la pantalla.
Zoom:
Expande la imagen para llenar la pantalla. La parte inferior y superior
de la imagen puede estar cortada.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto de
16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en el
centro.
Auto:
Ajusta automáticamente la imagen según el tamaño de la pantalla y del
programa de televisión. Nota: Auto está disponible solamente cuando el zoom
automático (Auto Zoom) está activado (On) en el menú de los canales
(CHANNELS).
Opciones de relación de aspecto
EXIT
EXIT
