Insignia NS-46E481A13 Installation and operation manual

Face avant
Installation du socle
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de le
protéger des rayures et des dégâts matériels.
2Aligner l’avant de l’axe du socle avec
l’avant de la base, puis l’insérer dans
la base en s’assurant que les
cannelures de l’axe du socle sont
alignés avec les nervures de la
base. Fixer l’axe du socle à la
base à l’aide des trois vis
M5 × 12 mm (fournies).
3Aligner le couvercle du socle avec
l’axe du socle, puis le xer à l’axe du
socle à l’aide d’une vis M5 × 12 mm
(fournie). Vérier que la partie
inférieure du couvercle du socle
est au ras du dessus de l’axe du
socle.
4Fixer le couvercle du socle
à l’écran du téléviseur à l’aide de
quatre vis M5 × 12 mm (fournies).
Installation d’un support de montage mural
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de le
protéger des rayures et des dégâts matériels.
2 Insérer quatre entretoises (fournies) dans les trous de montage correspondants des vis
du support au dos du téléviseur, puis xer le support de montage mural au téléviseur à
l'aide de quatre vis M6 × 25 (fournies) ou les vis/entretoises fournies avec le support de
montage mural. An d’accrocher le téléviseur
correctement, consulter les instructions fournies avec
le support de montage mural pour la conguration
des vis et rondelles.
Connexion d’un lecteur DVD ou Blu-ray, d’un
récepteur câble ou satellite, d’un caméscope ou d’une
console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à
composantes
(meilleure)
Utilisation d’un câble AV (bonne)
Connexion à la prise murale de l’antenne ou du câble
Connecter un câble coaxial à la prise d’antenne/câble (ANT/CABLE) sur le côté du
téléviseur et à la prise murale de l’antenne ou du câble.
Téléviseur à DEL de 46 po, 1080p
GUIDE D’INSTALLATION
RAPIDE
NS-46E481A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Télécommande
avec 2 piles de
type AAA
Un montage mural de cet appareil
ne peut se faire qu'avec un support
de montage mural homologué UL.
Avertissement
Nervure
Rainure
Face arrière
Couvercle du socle
Axe du socle
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec l’appareil
mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com, cliquez
sur Support & Service (Assistance et service),
saisissez le numéro de modèle dans le champ
Product Search (Recherche du produit), puis cliquez
sur Search (Recherche).
Vidéo composite et
audio analogique
CÂBLE
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
Vidéo à composantes
et audio analogique
Meilleur
Bonne
OU
OU
AUDIO/VIDEO
OUT
Axe du socle Base de montage
Couvercle
du socle
Téléviseur à DEL de 46 po, 1080p
Remarque : Câble non fourni. Remarque : Câble non fourni.
Remarque : Câble non fourni.
Vis M5 (longueur de 12 mm) (8)
Entretoises (4)
TV
VIDEO HDMI ACC
ENTER
CH-LIST FAVORITE
INPUT CCD
+MUTE
SLEEP ZOOM PICTURE
VOL CH
MTS/SAP
E
X
I
T
M
E
N
U
H
o
m
e
I
N
F
O
*
AUDIO
NS-RC03A-13
AUDIO/VIDEO
OUT
Remarque : Les câbles ne sont pas inclus.
Identication des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques. Pour
une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Il est possible d'utiliser la prise HDMI 3/DVI pour connecter un périphérique DVI au téléviseur. Il faut toutefois
utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du périphérique DVI.
Vis d'écartement M6
(longueur de 25 mm) (4)
Capteur de télécommande Témoin de marche-arrêt
ce avant
t
MENU
ENTRÉE
VOLUME +
VOLUME -
CANAUX
V
CANAUX V
MENU
INPUT
VOLUME
CHANNEL

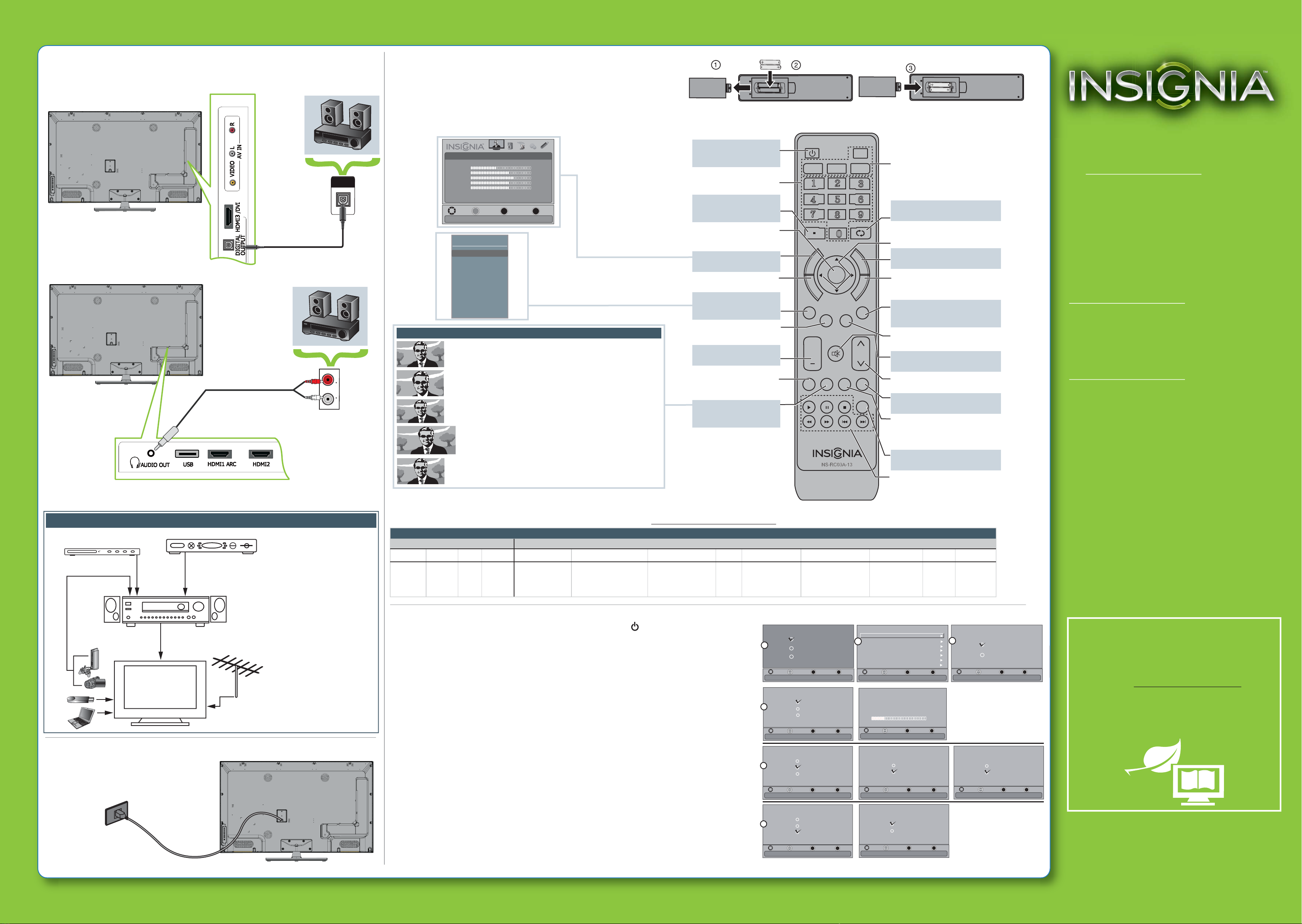

Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a.
de l'appareil sur une prise secteur.
FRANÇAIS 12-0701
Normal :
Ache le format d’image 4:3 d’origine avec des bandes verticales noires à
gauche et à droite de l’écran.
Zoom :
Agrandit l’image pour remplir l’écran. Les parties supérieures et inférieures
de l'image sont recadrées.
Panoramique :
Choisir cette option pour visionner du contenu enregistré dans un format
d’image 16:9 (panoramique).
Cinéma :
Étire les bords de l’image, en gardant une image claire au centre.
Automatique :
Permet le réglage automatique des paramètres de l'image sur la base de la
taille d’écran et de la programmation télévisée. Remarque : Auto n'est
opérationnel que si l'option Auto Zoom (Zoom automatique) du menu
CHANNELS (Canaux) est activée (On).
Options pour le format d'image
Conguration et utilisation de la télécommande
1Appuyer sur la touche de déverrouillage à l’arrière de la télécommande pour
retirer le couvercle du compartiment des piles.
2Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et –
des piles coïncident avec les repères + et – gurant à l'intérieur du
compartiment.
3Remettre le couvercle en place.
Programmation de la télécommande
Pour programmer une télécommande universelle an qu'elle fonctionne avec ce téléviseur Insignia neuf, se référer au tableau ci-dessous pour les codes les plus courants. En cas de dicultés pour programmer la
télécommande ou pour rechercher un code de télécommande diérent, aller sur le site www.insigniaproducts.com/remotecodes pour recueillir l'information la plus récente sur les codes de télécommande.
AUDIO
LR
Codes des téléviseurs pour télécommande universelle
Télécommandes universelles Télévision câblée/satellite/récepteurs
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490
135 1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463
0091068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415, 424,
450, 456, 461, 507, 523, 567,
577, 586
10171, 11204, 11326,
11517, 11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec l’appareil
mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com, cliquez
sur Support & Service (Assistance et service),
saisissez le numéro de modèle dans le champ
Product Search (Recherche du produit), puis cliquez
sur Search (Recherche).
VOL CH
NS-RC03A-13
TV
HDMI ACCVIDEO
ENTER
CH-LIST FAVORITE
INPUT CCD
+MUTE
SLEEP ZOOM
MTS/SAP
E
X
I
T
M
E
N
U
H
o
m
e
I
N
F
O
*
AUDIO
TÉLÉVISEUR À DEL DE 46 po, 1080p IGUIDE D’INSTALLATION RAPIDE I NS-46E481A13
Input source
TV
AV
Component
VGA
HDMI 1
HDMI 2
HDMI 3
USB
Sélection rapide des entrées
Pour choisir une autre source vidéo
connectée au téléviseur.
Remarque : La touche ACC est inopérante.
RAPPEL
Pour revenir au canal précédent.
Flèches
Pour se déplacer dans les menus d’écran.
Accueil
Pour acher le menu d’écran.
INFO
Pour ouvrir la bannière d’informations sur
l’état du téléviseur.
SOUS-TITRES CODÉS
Pour activer ou désactiver les
sous-titres codés.
FAVORIS
Pour mettre le son en sourdine.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier le canal du téléviseur.
Permet de sélectionner le mode vidéo.
MTS/SAP
Pour parcourir les modes audio mono,
stéréo et trame sonore secondaire pour les
programmes analogiques.
AUDIO
Permet de sélectionner le mode audio.
Contrôles INlink
Pour contrôler les périphériques
HDMI-CEC connectés au téléviseur.
Marche-Arrêt
Pour mettre en marche
et arrêter le téléviseur.
Touches numériques
Pour saisir les numéros de canaux.
.
Pour saisir un numéro de
sous-canal numérique (p. ex. 4.1)
ENTRÉE
Pour conrmer les sélections ou
modications.
MENU
Pour acher le menu d’écran.
QUITTER
Pour fermer le menu d’écran.
ENTRÉE
Pour accéder à la liste
des sources d’entrée.
LISTE DES CANAUX
Pour acher la liste des canaux.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
ZOOM
Pour modier l’achage de
l’image sur l'écran.
DIGITAL
AUDIO IN
Move
MENU
Previous
Select
OK
EXIT
Exit
ENTER
_____
Adjust settings to affect picture quality.
Picture Mode
Brightness
Contrast
Color
Tint
Sharpness
Advanced Video
Reset Picture Settings
Energy Savings
68
0
10
48
52
Picture Audio Channel Settings Photos
Remarque : Câble non fourni.
Garantie limitée d’un an
Voir le Guide de l’utilisateur en ligne ou aller sur le
site www.insigniaproducts.com pour plus de
détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne! Ce
guide complet inclut toutes les informations
nécessaires, depuis les étapes de base aux
fonctionnalités avancées.
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289 (marchés américain et
canadien)
Distributed by Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN USA 55423-3645
© 2012 BBY Solutions, Inc.
All rights reserved. INSIGNIA is a trademark of BBY Solutions,
Inc. Registered in some countries. All other products and
brand names are trademarks of their respective owners.
Il est recommandé de connecter la
prise de sortie HDMI (HDMI OUT) du
récepteur AV à la prise HDMI 1 ARC
du téléviseur.
Dans les situations suivantes, le câble
HDMI acheminera l’audio Dolby
Digital au récepteur AV; il n’est donc
pas nécessaire de connecter un autre
câble audio numérique :
• quand une console de jeu est
branchée sur une des prises HDMI
du téléviseur;
• Lors du visionnement d'une
émission par l’entremise d’une
antenne ou du câble connecté à
une prise d’antenne ou câble
(ANT/CABLE).
Antenne ou câble
(sans récepteur)
Lecteur Blu-ray/
lecteur DVD/magnétoscope
Récepteur câble ou satellite
Récepteur AV
Console de jeux
ou appareil photo
Lecteur ash USB
Ordinateur
Connexion d’un système de cinéma maison avec plusieurs appareils
Remarque : Câble non fourni.
Mise en marche du téléviseur pour la première fois
1Brancher le cordon d’alimentation du téléviseur sur une prise secteur puis appuyer sur (marche-arrêt). L'écran Choose your Menu
Language (Choix de la langue des menus) s’ache.
2Appuyer sur ▲ou▼pour mettre en surbrillance une langue, puis sur ENTER (Entrée). L’écran Choose your Time Setting (Choix de
l'heure) s’ache.
3Appuyer sur ◄ou ►pour sélectionner Auto ou Manual (Manuel). Si Auto est sélectionné, la date et l’heure sont réglées
automatiquement à partir du signal numérique de télévision. Si Manual est sélectionné, il est possible de régler manuellement la
date et l'heure. Appuyer sur ENTER (Entrée). L’écran Choose Your Picture Mode (Choix du mode image) s’ache.
4Appuyer sur ▲ou ▼pour mettre en surbrillance le mode à la maison (Home mode) ou le mode commercial (Retail mode), puis
appuyer sur ENTER (Entrée). Si Retail Mode est sélectionné, un message de conrmation de la sélection s’ache. Sélectionner Yes
(Oui) ou No (Non). Retail Mode n'est pas un mode permettant d'économiser l'énergie. L’écran Choose your TV source (Choix de la
source de télévision) s’ache.
5Appuyer sur ▲ou ▼pour mettre en surbrillance Antenna (Antenne), Cable (Télévision câblée) ou Satellite Box (Récepteur
satellite), puis appuyer sur ENTER (Entrée).
A. Si l’option Antenna a été sélectionnée, le téléviseur recherche les canaux disponibles. Ceci peut prendre plusieurs minutes.
B. Si Cable est sélectionné, un message demande si un récepteur câble est connecté.
• Sélectionner No (Non) si aucun récepteur câble n’est connecté. Le téléviseur recherche les canaux disponibles. Ceci peut
prendre plusieurs minutes.
• Sélectionner Yes (Oui) si un récepteur câble est connecté. Un message demande comment le récepteur câble est connecté au
téléviseur :
• Sélectionner AV, Component (Composantes) ou HDMI, si un de ces câbles a été utilisé pour connecter le récepteur câble au
téléviseur. Prendre connaissance du message, puis appuyer sur ENTER pour fermer l’assistant.
• Sélectionner Coaxial si le récepteur câble est connecté au téléviseur à l’aide d’un câble coaxial. Prendre connaissance du
message, puis appuyer sur ENTER pour commencer la recherche des canaux (uniquement les canaux VHF).
C. Si Satellite Box (Récepteur satellite) a été sélectionné, un message demande comment le récepteur satellite est connecté au
téléviseur :
• Sélectionner AV, Component (Composantes) ou HDMI, si un de ces câbles a été utilisé pour connecter le récepteur satellite au
téléviseur. Prendre connaissance du message, puis appuyer sur ENTER pour fermer l’assistant.
• Sélectionner Coaxial si le récepteur satellite est connecté au téléviseur à l’aide d’un câble coaxial. Prendre connaissance du
message, puis appuyer sur ENTER pour commencer la recherche des canaux (uniquement les canaux VHF).
41％
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Choose Your Time Setting
Mode Auto
Time Zone Atlantic
Daylight Savings On
Year 2012
Month October
Day 28
Time 08:07 AM
If Automatic, options are automatically set by TV source
2
Analog Channels
Digital Channels
Scanning for channels
0
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
0
Channel scan may take 20+ minutes
5or63or
4
English
Choose Your Menu Language
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Set menu language to English, or
Fran aisç
Espa ñol
Move
OK
ENTER
ME NU
Previous
Se lec t
Choose Your Picture Mode
Reduces total power consumption
Home Mode
Retail Mode
Fran ais ç
Espa ñ ol
1
3
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if using an antenna for standard or HD TV
5A
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if you have cable service.
Do you have a Cable Box?
No
Yes
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
ME NU EXIT
Exit
EXIT
Exit
Previous
Se lec t
Cable Box to the
TV?
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if you have a satellite box.
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Satellite Box to theTV?
5B
5C
Select if you have a cable service
Channel scan may take 20+ minutes.
Select if you have a satellite box
Select if you have a cable service
41％
