英特尔®台式机主板 D425KT
产品指南

修订记录
修订版 修订记录 日期
-001 《英特尔®台式机主板 D425KT 产品指南》第一版 2010 年6 月
免责声明
本文档提供有关英特尔®产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授
予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔
对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或
其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及
产品描述作出修改，恕不另行通知。
英特尔台式机主板 D425KT 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格
有所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://www.intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔徽标和英特尔凌动是英特尔公司在美国及其它国家／地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2010 年，英特尔公司。保留所有权利。

前言
本《产品指南》为您提供有关英特尔®台式机主板 D425KT 的板面布局、组件安装和规范要求等
信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
计划用途
所有英特尔®台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、
商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用
领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，
可能不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A BIOS 错误消息：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：提供有关安全规范和 EMC 认证及产品认证等信息
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii

英特尔台式机主板 D425KT 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB 千兆字节（1,073,741,824 字节）
GHz 千兆赫（十亿赫兹）
KB 千字节（1024 字节）
MB 兆字节（1,048,576 字节）
Mbit 兆位（1,048,576 位）
MHz 兆赫（百万赫兹）
iv

目录
1 台式机主板功能
台式机主板组件....................................................................................................11
处理器...............................................................................................................13
系统内存 ............................................................................................................13
集成图形子系统....................................................................................................14
英特尔®NM10 Express 芯片组 ...............................................................................14
操作系统支持.......................................................................................................14
板载音频子系统....................................................................................................14
旧式输入／输出 (I/O) 控制器...................................................................................15
LAN 子系统 ........................................................................................................16
USB 2.0 支持 .....................................................................................................17
SATA 接口 .........................................................................................................17
扩展功能 ............................................................................................................17
BIOS................................................................................................................17
PCI 自动配置...............................................................................................17
安全口令.....................................................................................................18
电源管理功能.......................................................................................................18
ACPI（高级配置与电源接口）...........................................................................18
硬件支持.....................................................................................................18
电池 .................................................................................................................21
实时时钟 ............................................................................................................21
2 安装和更换台式机主板组件
开始之前 ............................................................................................................23
安装注意事项.......................................................................................................25
防止电源系统过载..........................................................................................25
遵守安全与规范要求.......................................................................................25
安装 I/O 防护板...................................................................................................26
安装和拆卸台式机主板............................................................................................27
安装和拆卸内存....................................................................................................28
连接 SATA 驱动器 ................................................................................................29
连接到内置接头连接器............................................................................................30
连接到前面板音频接头连接器 ............................................................................31
连接到串行端口接头连接器...............................................................................31
连接到前面板接头连接器 .................................................................................32
连接到前面板 USB 2.0 接头连接器 ....................................................................32
连接机箱风扇.......................................................................................................33
连接电源系统.......................................................................................................34
设置 BIOS 配置跳线..............................................................................................35
清除口令.....................................................................................................36
更换电池 ............................................................................................................37
3 更新 BIOS
使用 Intel®Express BIOS Update（英特尔®快速 BIOS 更新）实用程序更新 BIOS .............43
使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS........................44
获取 BIOS 更新文件 ......................................................................................44
使用 Iflash 内存更新实用程序...........................................................................44
恢复 BIOS ..................................................................................................45
v

英特尔台式机主板 D425KT 产品指南
A 主板状态和错误消息
BIOS 笛音码.......................................................................................................47
BIOS 前面板电源 LED 指示灯闪烁代码.......................................................................48
POST（开机自检）错误消息 ....................................................................................48
B 符合标准与规范
安全标准 ............................................................................................................49
电池注意事项 ...............................................................................................49
欧盟符合标准声明 .................................................................................................50
产品生态声明.......................................................................................................51
回收处理考虑因素..........................................................................................51
中国 RoHS..................................................................................................54
EMC（电磁兼容性）规章 ........................................................................................55
FCC 合格声明 ..............................................................................................55
加拿大通信部 (Canadian Department of Communications) 符合标准声明.................56
日本 VCCI 声明............................................................................................56
韩国 B 类设备声明.........................................................................................57
确保符合电磁兼容性 (EMC) 规范 .......................................................................57
产品认证 ............................................................................................................58
台式机主板级认证..........................................................................................58
机箱和组件级认证..........................................................................................59
符合 ENERGY STAR*（能源之星*）、e-Standby 和ErP 标准.........................................60
vi

目录
图
1. 英特尔台式机主板 D425KT 组件 .........................................................................11
2. 背面板音频连接器............................................................................................15
3. LAN 状态 LED 指示灯 ......................................................................................16
4. 备用电源指示灯位置.........................................................................................19
5. 安装 I/O 防护板 .............................................................................................26
6. 英特尔台式机主板 D425KT 安装螺丝孔 .................................................................27
7. 安装系统内存 .................................................................................................28
8. 连接串行 ATA 电缆..........................................................................................29
9. 内置接头连接器 ..............................................................................................30
10. 机箱风扇接头连接器位置 ...................................................................................33
11. 连接电源系统电缆............................................................................................34
12. BIOS 配置跳线块............................................................................................35
13. 拆卸电池 ......................................................................................................41
14. 英特尔台式机主板 D425KT 中国 RoHS 物质主动声明表.............................................54
表
1. 功能摘要 ....................................................................................................... 9
2. 英特尔台式机主板 D425KT 组件 .........................................................................12
3. 音频插孔支持 .................................................................................................15
4. LAN 状态 LED 指示灯 ......................................................................................16
5. 前面板英特尔高保真音频接头连接器......................................................................31
6. 前面板 AC ’97 音频接头连接器 ...........................................................................31
7. 串行端口接头连接器 (COM 1) ............................................................................31
8. 前面板接头连接器信号名称.................................................................................32
9. 前面板 USB 接头连接器 ....................................................................................32
10. BIOS Setup（设置）程序各种模式下的跳线设置......................................................36
11. 可用于 BIOS 恢复的驱动器／媒体类型 ..................................................................45
12. BIOS 笛音码 .................................................................................................47
13. BIOS 前面板电源 LED 指示灯闪烁代码 .................................................................48
14. POST（开机自检）错误消息...............................................................................48
15. 安全标准 ......................................................................................................49
16. EMC（电磁兼容性）规章 ...................................................................................55
17. 符合标准与规范标志.........................................................................................58
18. ENERGY STAR（能源之星）要求 ........................................................................60
vii

英特尔台式机主板 D425KT 产品指南
viii

1 台式机主板功能
本章简要描述英特尔®台式机主板 D425KT 的主要功能和特性。表 1 对本台式机主板的各项功能
进行了总结。
表1. 功能摘要
形状参数 Mini-ITX 规格（170 毫米［6.7 英寸］x 170 毫米［6.7 英寸］）
处理器 具备集成图形和内存控制器的被动冷却式、焊接单核英特尔®凌动™处理器
主内存 •两个带有镀金触点的 204 针双数据传输速率 3 (DDR3) 薄小型双列直插式
内存模块 (SO-DIMM) 插槽
•支持 DDR3 800/1066/1333 MHz SO-DIMM（DDR3 1066 MHz 和
DDR3 1333 MHz SO-DIMM 仅限运行于 800 MHz 下）
•支持最高可达 4 GB 的系统内存
芯片组 英特尔®NM10 Express 芯片组
集成图形 支持模拟显示 (VGA) 的Intel®Graphics Media Accelerator 3150
（英特尔®图形媒体加速器 3150，英特尔®GMA 3150）集成图形子系统
音频 4 声道英特尔®高保真音频（英特尔®HD Audio）和 AC ’97 音频 RealTek*
ALC662 音频编码解码器。包括：
•背面板连接器
•前面板话筒／耳机接头连接器，支持英特尔®高保真音频或 AC ’97 音频
扩展功能 一个 PCI* 总线附加卡连接器
外围设备接口 •八个 USB 2.0 端口：
―四个背面板端口
―四个前面板端口，通过两个内置接头连接器实现
•两个串行 ATA (SATA) 每秒 3.0 Gb 连接器
旧式 I/O 控制 Winbond* W83627DGH-A 旧式 I/O 控制器，提供：
•一个串行端口接头连接器
•一个串行端口背面板连接器
•一个并行端口背面板连接器
•PS/2 键盘和鼠标连接器
硬件监控子系统 硬件监控，通过 Winbond 旧式 I/O 控制器实现，包括：
•远程温度传感器
•一个具备转速控制的 3 针机箱风扇接头连接器
LAN 支持 采用 RealTek* 8105E 以太网控制器的每秒 10/100 Mb 以太网 LAN 子系统
待续
9

英特尔台式机主板 D425KT 产品指南
表1. 功能摘要（续）
BIOS •英特尔®BIOS
•支持高级配置与电源接口 (ACPI)、即插即用和 SMBIOS
瞬时可用计算机技术 •支持《PCI 本机总线规格》 2.3 修订版
•支持高级配置与电源接口 (ACPI)
•USB、PCI、PS/2、LAN、串行和前面板唤醒
有关英特尔台式机主板 D425KT 的更详尽信息，请查询以下联机资源：
欲查找以下信息…请访问此万维网站点：
英特尔台式机主板 D425KT http://www.intel.com/products/motherboard/index.htm
台式机主板支持 http://www.intel.com/p/en_US/support?iid=hdr+support
英特尔式台机主板 D425KT
的可用配置
http://ark.intel.com
芯片组信息 http://www.intel.com/products/desktop/chipsets/index.htm
BIOS 和驱动程序更新 http://downloadcenter.intel.com/
集成信息 http://www.intel.com/support/go/buildit
10

台式机主板功能
台式机主板组件

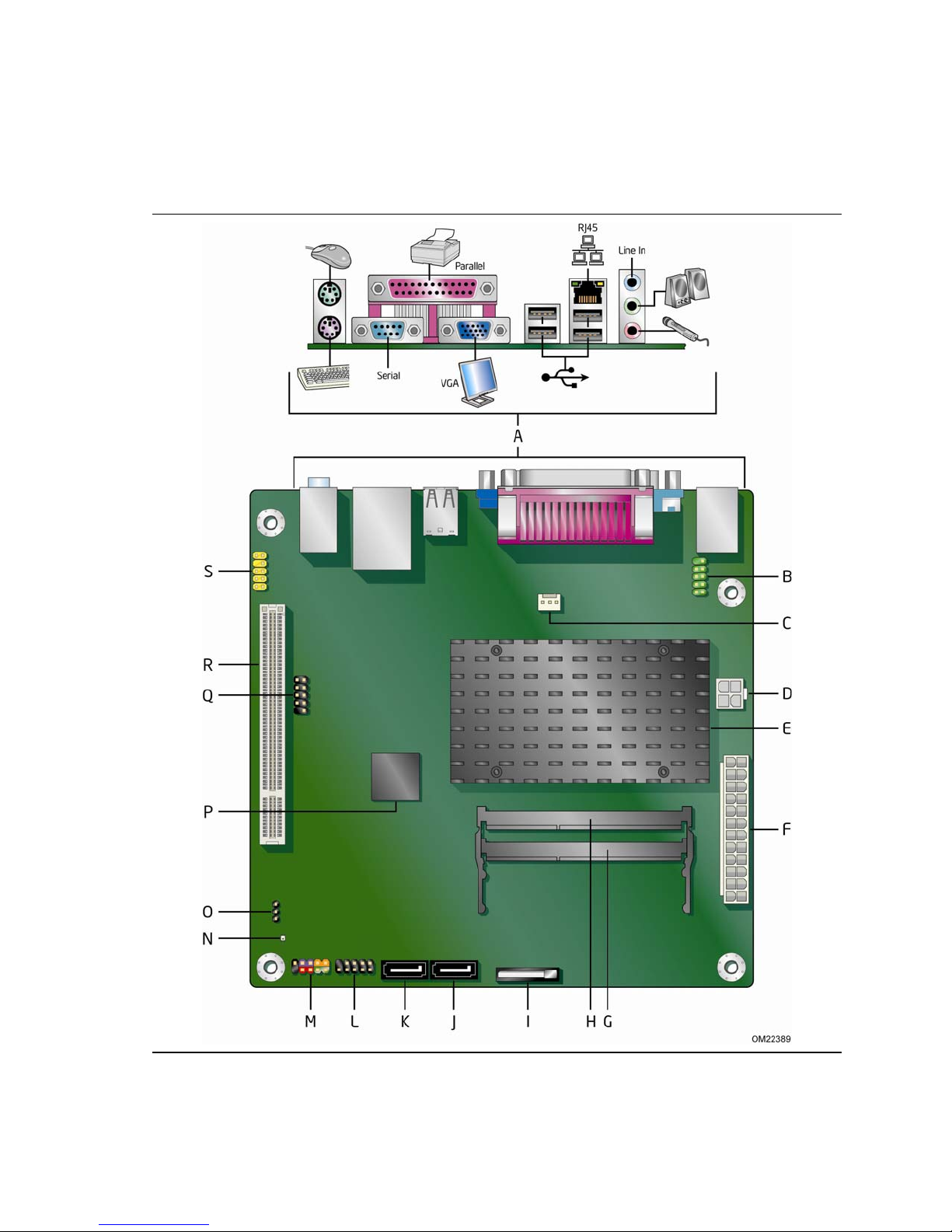

图1 显示了英特尔台式机主板 D425KT 主要组件的位置。
图1. 英特尔台式机主板 D425KT 组件
11

英特尔台式机主板 D425KT 产品指南
表2. 英特尔台式机主板 D425KT 组件
标签 说明
A 背面板连接器
B 串行接头连接器 (COM1)
C 机箱风扇接头连接器
D 12 V 处理器内核电压连接器（2 x 2 针）
E 处理器
F 主电源连接器（2 x 12 针）
G SO-DIMM 0 插槽
H SO-DIMM 1 插槽
I 电池
J SATA 1
K SATA 0
L USB 前面板接头连接器
M 前面板接头连接器
N 备用电源指示灯
O BIOS 配置跳线块
P 英特尔 NM10 Express 芯片组
Q USB 前面板接头连接器
R PCI 总线连接器
S 前面板音频接头连接器
12

台式机主板功能
处理器
英特尔台式机主板 D425KT 包括具备集成图形和内存控制器的被动冷却式单核英特尔凌动处理器。
处理器焊接到台式机主板上，客户不可升级。
注释
按设计，本台式机主板采用适当通风机箱内的被动散热。为获得最大的散热效率，建议机箱的通风
部位设在处理器散热片区域的上方。
系统内存
注释
为了完全符合所有适用的英特尔®SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明
此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本台式机主板具有两个带有镀金触点的 204 针DDR3 SO-DIMM 插槽。这两个插槽支持：
•DDR3 800/1066/1333 MHz SO-DIMM（DDR3 1066 MHz 和DDR3 1333 MHz
SO-DIMM 仅限运行于 800 MHz 下）
•仅串行设备检测 (SPD) 内存
•非ECC 内存
•最高可达 4 GB 的内存
13

英特尔台式机主板 D425KT 产品指南
集成图形子系统
集成英特尔 GMA 3150 图形控制器具备以下功能与特性：
•400 MHz 内核频率
•高质量纹理引擎
⎯符合 DX9.0c* 及OpenGL* 1.4 规格
⎯硬件像素着色器 2.0
⎯顶点着色器模型 2.0
•3D 图形渲染增强功能
⎯最高每秒 1.6 GigaPixel 双纹理填充速率
⎯16 位和 32 位颜色
⎯顶点高速缓存
•视频
⎯每秒 30 帧的软件 DVD 全屏刷新速率
⎯最高可达 256 MB 的DVMT 支持
•支持刷新率为 75 Hz 时分辨率最高可达 2048 x 1536 的模拟显示 (QXGA)
英特尔®NM10 Express 芯片组
英特尔 NM10 Express 芯片组是主板 I/O 路径的集中控制器。有关英特尔 NM10 Express 芯片组
的更详尽信息，请访问
http://www.intel.com/products/chipsets/index.htm?iid=prod+prod_chipset。
操作系统支持
本台式机主板全面支持以下各 Microsoft* 操作系统：
•Microsoft Windows Vista* Basic Service Pack 1
•Microsoft Windows* XP Home Service Pack 3
•Microsoft Windows* 7 Home Basic 和Starter
板载音频子系统
英特尔台式机主板 D425KT 的4 声道板载音频子系统支持英特尔高保真音频和 AC ’97 音频。
该子系统基于以下组件：
•英特尔 NM10 Express 芯片组
•RealTek ALC662 音频编码解码器
该子系统包括以下接头连接器和连接器：
•前面板音频接头连接器（支持英特尔高保真音频和 AC ’97 ），包括以下各项功能：
―音频线路输出（耳机／扬声器）
―话筒输入
•三个背面板模拟音频插孔
14

台式机主板功能
前面板／背面板音频连接器可通过音频设备驱动程序进行配置。表 3 列出了受支持的前面板
和背面板插孔功能。
表3. 音频插孔支持
音频插孔
音频线
路输入
音频线路／
前方输出
后方输出 话筒 耳机
前面板 – 绿色 否是否否是
前面板 – 粉红色 否否否是否
背面板 – 蓝色 是否是否否
背面板 – 绿色 否是否否是
背面板 – 粉红色 否否否是否
图2 显示了背面板音频连接器的默认引脚分配。
项目 说明
A 音频线路输入
B 音频线路输出
C 话筒输入
图2. 背面板音频连接器
注释
背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接
到此输出口上，可能会引起音质不佳。
旧式输入／输出 (I/O) 控制器
旧式 I/O 控制器提供以下功能与特性：
•两个串行端口（其中一个通过背面板连接器实现，另一个通过板载接头连接器实现）
•一个并行端口，通过背面板连接器支持扩展功能端口 (ECP) 和增强型并行端口 (EPP)
•串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容
•PS/2 键盘和鼠标端口
•智能电源管理，包括可编程唤醒事件接口
•PCI 电源管理支持
BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。
15

英特尔台式机主板 D425KT 产品指南
LAN 子系统
LAN 子系统包括以下组件：
•英特尔 NM10 Express 芯片组
•用于每秒 10/100 Mbit 以太网 LAN 连接的 Realtek 8105E 以太网控制器
•带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
LAN 子系统的其它功能与特性包括：
•CSMA/CD 协议引擎
•LAN 连接接口，支持以太网控制器
•PCI 总线电源管理
⎯支持 ACPI 技术
⎯支持 LAN 唤醒功能
LAN 驱动程序可通过访问英特尔万维网站点 http://downloadcenter.intel.com/ 获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 3）。这两个 LED 指示灯
指示 LAN 的工作状态。
图3. LAN 状态 LED 指示灯
表4 列出了当本主板接通电源后且 LAN 子系统正在工作时 LED 指示灯的状态。
表4. LAN 状态 LED 指示灯
LED 指示灯 LED 指示灯颜色 LED 指示灯状态 表示
活动 (A) 绿色 闪烁 LAN 正处于活动状态。
不适用 熄灭 每秒 10 Mbit 的数据速率。
速度 (B) 黄色 亮起 每秒 100 Mbit 的数据速率。
16

台式机主板功能
USB 2.0 支持
本台式机主板最多可支持八个 USB 2.0 端口（其中四个端口连接至背面板，另外四个端口则连接
至两个前面板 USB 2.0 接头连接器）。该 USB 2.0 端口兼容 USB 1.1 设备。连接的 USB 1.1
设备将以 USB 1.1 速率正常工作。
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。在 BIOS 中禁用高速
USB 将致使所有 USB 2.0 端口回到 USB 1.1 的操作状态。对于不支持 USB 2.0 的操作系统，
可能需要进行此项设置以匹配操作系统。
注释
如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速
USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。
SATA 接口
本台式机主板支持两条 SATA 通道（每秒 3.0 Gb），每条通道各支持一个设备。SATA 控制器
支持 IDE 和ACHI 配置，并且可运行于旧式和本机两种模式。
扩展功能
对于系统扩展，本台式机主板提供一个 PCI 连接器，可支持单块 PCI 附加卡或单槽或双槽 PCI
转接卡。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI 和SATA
自动配置实用程序以及视频 BIOS。
PCI 自动配置
如果您在计算机中安装了新的 PCI 附加卡，则 BIOS 中的 PCI 自动配置实用程序可自动检测和
配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI 附加卡后，不必运行
BIOS Setup（设置）程序。
17

英特尔台式机主板 D425KT 产品指南
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限进
行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令和
用户口令：
•输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地
访问 Setup（设置）程序。
•如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是
用户口令。
•设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
有关复位口令的指导，请参阅第 36 页“清除口令”。
电源管理功能
电源管理可以在几个级别上实现，包括：
•高级配置与电源接口 (ACPI) 软件支持
•硬件支持：
―电源连接器
―风扇接头连接器
―+5 V 备用电源 LED 指示灯
―LAN 唤醒功能
―瞬时可用计算机技术
―USB 唤醒
―PS/2 设备唤醒
―PME# 唤醒支持
―串行端口唤醒
ACPI（高级配置与电源接口）
ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI
功能，需要安装提供全面 ACPI 支持的操作系统。
硬件支持
风扇接头连接器
本台式机主板具备 3 针机箱风扇接头连接器。有关机箱风扇接头连接器的位置，请参见第 33 页
图10。
18

台式机主板功能
+5 V 备用电源指示灯
注意
如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，
先断开电源电缆。否则可能会损坏主板和任何相连的设备。
当系统存在备用电源时，台式机主板的备用电源指示灯将亮起，如图 4 所示。即使计算机看上去
好像处于关闭状态，这仍会包括 DIMM 插槽和 PCI 总线连接器。
图4. 备用电源指示灯位置
有关本台式机主板备用电流要求的更详尽信息，请参阅英特尔台式机主板 D425KT 的网页
http://www.intel.com/products/motherboard/D425KT/index.htm 上的 Technical
Product Specification（产品技术规格）。
19

英特尔台式机主板 D425KT 产品指南
瞬时可用计算机技术
瞬时可用计算机技术允许主板进入 ACPI S3（挂起到 RAM）睡眠状态。当处于 ACPI S3 睡眠状态
时，计算机看上去好像处于关机状态（硬盘驱动器和风扇关闭，前面板电源 LED 指示灯闪烁）。
当通过唤醒设备或事件激活时，系统将迅速恢复到最后记录的工作状态。
本主板支持《PCI 总线电源管理接口规格》。也支持此规格的附加板可参与电源管理，并用于唤醒
计算机。
瞬时可用计算机技术的使用需要操作系统支持和符合 PCI 2.3 规格的附加卡和驱动程序。
局域网 (LAN) 唤醒功能
本主板的 LAN 唤醒功能可通过网络远程唤醒计算机。LAN 子系统网络适配器监控媒体独立接口上的
网络流量。本主板以下列方式通过 ACPI 支持 LAN 唤醒功能：
•通过 Ping
•通过 Magic Packet
当检测到配置的唤醒数据包类型时，LAN 子系统核实唤醒信号并给计算机加电。
USB 唤醒
USB 总线活动可将计算机从 ACPI S1 或S3 状态唤醒。
注释
USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。
PS/2 设备唤醒
PS/2 键盘活动可将计算机从 ACPI S1、S3、S4 或S5 状态唤醒。然而，当计算机处于 ACPI S4
或S5 状态时，可唤醒计算机的唯一 PS/2 活动则是仅在某些键盘上可用的 Alt + Print Screen
（Alt + 打印屏幕）组合键或 Power（电源）键。
PME# 唤醒支持
当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S1、S3、S4 或S5 状态唤醒。
串行端口唤醒
串行端口活动可将计算机从 ACPI S1 或S3 状态唤醒。
20
