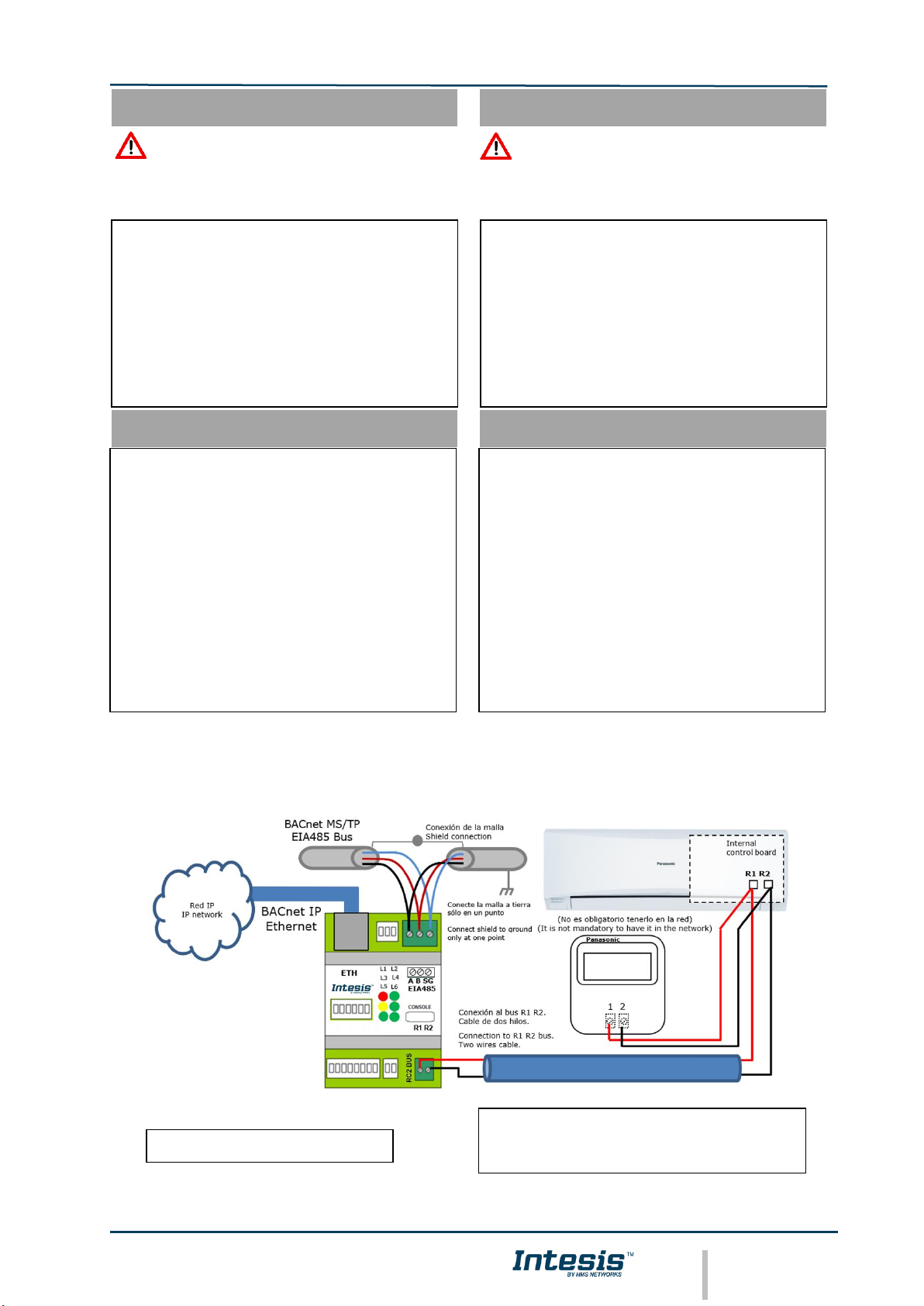

Intesis INBACPAN001R000 User manual

© HMS Industrial Networks S.L.U - All rights reserved
This information is subject to change without notice
URL
https://www.intesis.com
Interfaz INBACPAN001R000
1 / 2
Interface INBACPAN001R000
Doc. r1.5
IMPORTANT: The cable used for connection of INBACPAN001R000 to
R1 R2 bus can be any two-wire cable, the maximum distance for bus R1
R2 is 500 meters, consult the manual of the AC indoor unit for more
details.
IMPORTANT: If a wired remote controller of the AC manufacturer is
connected in the same bus, communication may shut down. In case this
happens, please use the USB connector to power the device to
overcome this situation.
NOTA: En algunas unidades interiores no existe el conector R1R2 y en su
lugar existen dos cables para la conexión del control remoto. Utilice dichos
cables para conectar el bus R1R2. Consulte el manual de usuario de su
unidad interior para más información.
NOTE: In some indoor unit models the R1R2 is not available. In its
place there is a pair of cables to connect the Control Panel. Use tese
cables to connect the R1R2 bus. Check your indoor unit user or service
manual for more information.
•Esta interfaz debe ser instalado por personal técnico
acreditado (electricista, instalador, o personal técnico
cualificado) y siguiendo todas las instrucciones de
seguridad.
•Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de
la red eléctrica.
•En caso de instalación mural del interfaz junto a la
unidad interior del aire acondicionado, fije la interfaz de
forma segura siguiendo las instrucciones del diagrama
de abajo.
•La interfaz debe ser instalada en una ubicación con
acceso restringido.
Instrucciones de seguridad
Safety instructions
•This interface must be installed by accredited technical
personnel (electrician, installer, or technical personnel)
and following all the safety instructions.
•Before manipulate the AC indoor unit be sure it is
completely disconnected from Mains power.
•In case of wall mounting of the interface beside the AC
indoor unit, fix the interface safely following the
instructions of the diagram below.
•This interface must be installed in an access restricted
location.
•Desconecte el sistema Panasonic de la red eléctrica.
•Fije el interfaz a la pared junto a la unidad interior del
aire acondicionado siguiendo las instrucciones del
diagrama de abajo (respete las instrucciones de
seguridad anteriores).
•Conecte la interfaz al bus R1 R2 en cualquier punto del
mismo. El bus R1 R2 es el bus que conecta la unidad
interior de aire acondicionado y el mando por cable, es
un par de hilos que se conectan los terminales R1 R2,
este bus no tiene polaridad.
•Conecte el bus EIA485 al conector EIA485 de la interfaz
(para conexión MS/TP) o el cable RJ45 al conector ETH
(para conexión IP).
•Tape la unidad interior del aire acondicionado y vuelva a
conectarlo a la red eléctrica.
•Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio del interfaz.
•Siga las instrucciones de la página siguiente para
configurar la interfaz a través de los Micro Interruptores.
Instrucciones de instalación
Installation instructions
•Disconnect the Panasonic system from Mains Power.
•Fix the interface beside the AC indoor unit (wall
mounting) following the instructions in the diagram
below (respect the safety instructions given above).
•Connect the interface to R1 R2 bus in any point of the
bus. The R1 R2 bus is the bus that connects the AC
indoor unit and the wired remote controller, is a two-
wire bus connecting terminals R1 R2 of both, this R1 R2
connection has no specific polarity.
•Connect the EIA485 bus to the connector EIA485 of the
interface (for MS/TP connection) or the RJ45 cable to
the ETH connector (for IP connection).
•Close the AC indoor unit and reconnect it to Mains
Power.
•Follow the instructions on the user manual for
configuring and commissioning the interface.
•Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
WARNING
ATENCIÓN
Siga atentamente estas instrucciones de seguridad e
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en el interfaz
y/o en la unidad interna del aire acondicionado.
Follow carefully this safety and installation instructions.
Improper work may lead to serious harmful for your
health and also may damage seriously the interface and/or
the AC indoor unit.
IMPORTANTE: El cable para la conexión de INBACPAN001R000 al bus
R1 R2 puede ser cualquiera de dos hilos, la distanccia máxima para el
bus R1 R2 es de 500 metros, consulte el manual del aire acondicionado
para más detalles.
IMPORTANTE: Si se conecta el mando del fabricante al mismo bus, la
comunicación puede perderse. Si esto ocurre, utilice el puerto USB para
alimentar el dispositivo.
*Default static IP address: 192.168.100.246
*Dirección IP estática por defecto: 192.168.100.246
FCC: This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions:
1) This device may not cause harmful interference
2) This device must accept any interference received, including
interference that may cause undesired operation.

© HMS Industrial Networks S.L.U - All rights reserved
This information is subject to change without notice
URL
https://www.intesis.com

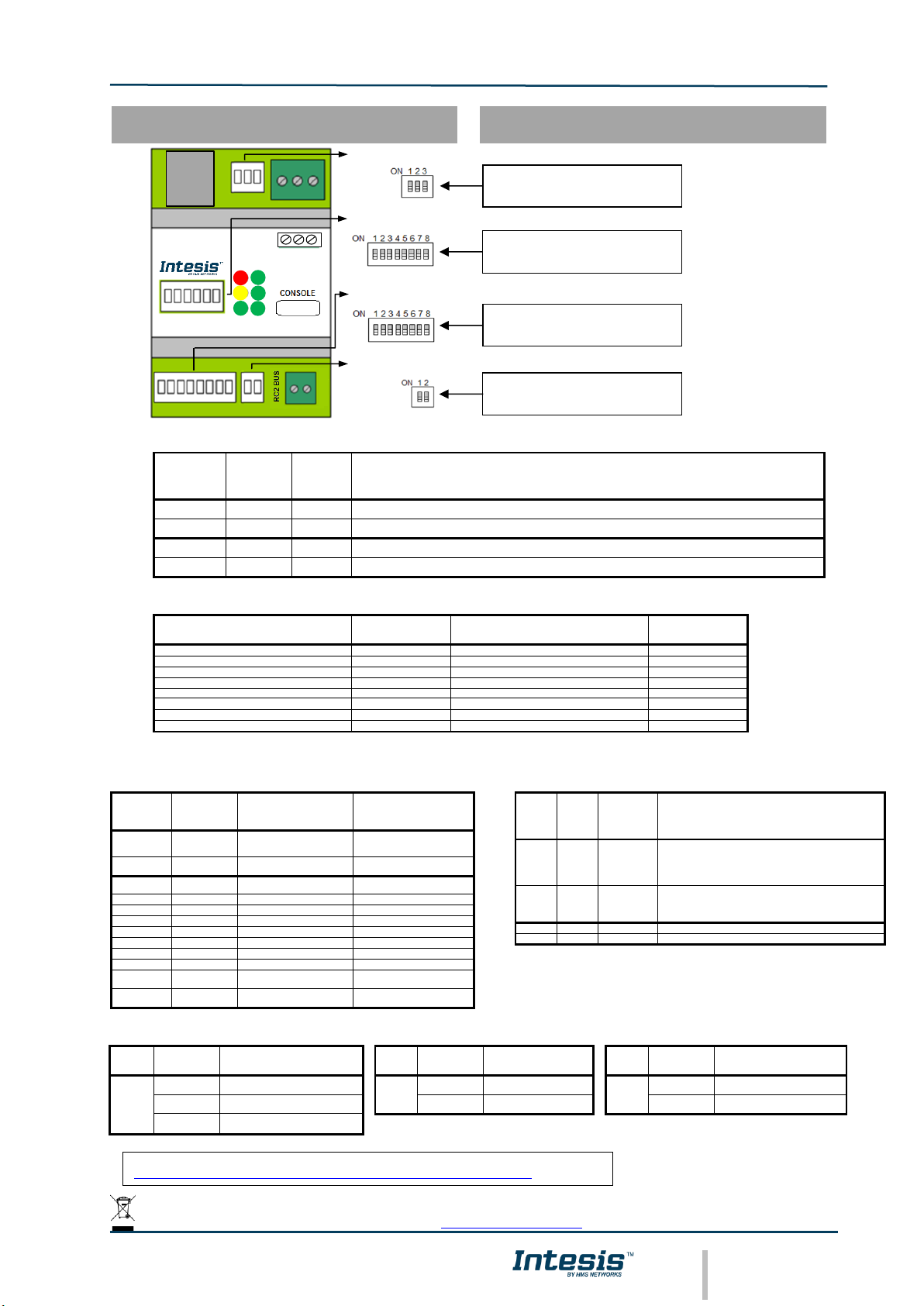

Interfaz INBACPAN001R000
2 / 2
Interface INBACPAN001R000
Doc. r1.5
SW1 –Polarización y terminación –Polarization and termination
Valor binario
Binary value
B0…b2
Valor decimal
Decimal value
Interruptores
Switches
1 2 3
Descripción
Description
0xx
0
x x
Bus EIA485 sin resistencia de terminación. La pasarela no está en un extremo del bus EIA485 (valor por defecto)
EIA485 bus without termination resistor. The gateway is not at one end of the EIA485 bus (default value)
1xx
1
x x
Resistencia de terminación de 120 Ωactiva. La pasarela está en un extremo del bus EIA485.
120 Ωtermination resistor active. The gateway is at one end of the EIA485 bus
x00
0
x 
Sin polarización en el bus
No bus polarization
x11
3
x 
Con polarización en el bus
Bus polarization active
SW2 - Dirección MAC en BACnet MS/TP –BACnet MS/TP MAC address
Valor binario
Binary value
b0…b7
Valor decimal
Decimal value
Interruptores
Switches
1 2 3 4 5 6 7 8
Dirección MAC
MAC address
0000000x
0
x
0
1000000x
1
x
1
0100000x
2
x
2
1100000x
3
x
3
….
….
…..
…..
1011111x
125
x
125
0111111x
126
x
126
1111111x
127
x
127
* NOTA: La dirección MAC seleccionada puede afectar el Device Instance. Consulte el manual para más información. –* NOTE: The MAC address selected my affect on the Device
Instance. Check the manual for more information.
SW3 –Configuración BACnet –BACnet settings SW4 –Configuración del AA –AC settings
Valor binario
Binary value
b0…b7
Valor decimal
Decimal value
Interruptores
Switches
1 2 3 4 5 6 7 8
Descripción
Description
0xxxxxxx
0
x x x x x x x
BACnet MS/TP active
BACnet MS/TP activo
(valor por defecto - default value)
1xxxxxxx
1
x x x x x x x
BACnet IP active
BACnet IP activo
x000xxxx
0
x x x x x
Autobaudrate
(valor por defecto - default value)
x100xxxx
1
x x x x x
9600 bps
x010xxxx
2
x x x x x
19200 bps
x110xxxx
3
x x x x x
38400 bps
x001xxxx
4
x x x x x
57600 bps
x101xxxx
5
x x x x x
76800 bps
x011xxxx
6
x x x x x
115200 bps
x111xxxx
7
x x x x x
Reserved - Reservado
xxxx0xxx
0
x x x x x x x
Grados Celsius
Celsius Degrees
xxxx1xxx
1
x x x x x x x
Grados Farenheit
Farenheit Degrees
Valor
binario
Binary
value
b0…b1
Valor
decimal
Decimal
value
Interruptores
Switches
1 2
Descripción
Description
0x
0
x
INBACPAN001R000 es follower en R1/R2 (valor por
defecto)
INBACPAN001R000 is follower in R1/R2 bus (default)
El mando cableado debe configurarse como header /
Wired remote controller must be set as header
1x
1
x
INBACPAN001R000 es header en R1/R2
INBACPAN001R000 is header in R1/R2 bus
El mando cableado debe configurarse como follower /
Wired remote controller must be set as follower
x0
0
x 
No utilidado (valor por defecto)
x1
1
x 
No utilizado
LED –Información porporcionada por los LEDs –LED information
LED
Comportamien
to
Behaviour
Descripción
Description
LED
Comportamien
to
Behaviour
Descripción
Description
LED
Comportamien
to
Behaviour
Descripción
Description
L1
(red)
ON steady
Error de comunicación con el AA
AC communication error
L5
(green)
ON steady
Link con BACnet MS/TP
BACnet MS/TP Link
L6
(green)
ON steady
Link con BACnet IP
BACnet IP Link
Blinking
Error en el AA
AC error
Blinking
Actividad en el bus MS/TP
Activity on the MS/TP bus
Blinking
Actividad en el bus BACnet IP
Activity ont he BACnet IP bus
Off
Funcionamiento normal
No errors present
NOTA: Para más información acerca de otros modos de operación de los leds consulte el manual –NOTE: Check the manual for more information about other LED operation modes
Configuración por Micro Interruptores
Configuration through DIP - switches
Polarización y resistencia de terminación
Polarization and termination resistor
SW1
Dirección MAC en BACnet MS/TP *
BACnet MS/TP MAC address *
SW2
Configuración BACnet
BACnet settings
SW3
Configuración del AA
AC settings
SW4
L1
L2
L3
L4
L5
L6
ETH
This marking on the product, accessories, packaging or literature (manual) indicates that the product contains electronic
parts and they must be properly disposed of by following the instructions at https://intesis.com/weee-regulation
RC Bus
R1 R2
A B SG
EIA485
El manual de usuario está disponible en - The user manual is available at:
https://intesis.com/products/ac-interfaces/panasonic-gateways/panasonic-bacnet-vrf-pa-rc2-bac-1
