elsner elektronik KNX B4 Universal User manual

08.06.2021
Reservado el derecho a realizar modificaciones técnicas y a errores. / Technical changes and errors excepted.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Alemania • www.elsner-elektronik.de • Servicio: +49 (0) 7033 / 30945-250
ES
Instrucciones de instalación
Interfaz
Instrucciones de seguridad y de uso
El manual del producto y el archivo del producto (aplicación ETS 5) se pueden descargar
en el menú «Servicio» del sitio web de Elsner Elektronik en www.elsner-elektronik.de.
La instalación, el control, la puesta en marcha y la eliminación de fallos pueden llevarse a
cabo únicamente por un electricista autorizado.
¡PRECAUCIÓN!
¡Tensión eléctrica!
En el interior del aparato hay componentes conductores de tensión no protegidos.
• Inspeccione el dispositivo en busca de daños antes de la instalación. Ponga en funcionamiento
sólo los dispositivos no dañados.
• Cumplir con las directrices, reglamentos y disposiciones aplicables a nivel local para la instalación
eléctrica.
• Ponga inmediatamente fuera de funcionamiento el dispositivo o la instalación y protéjalo contra
una conexión involuntaria si ya no está garantizado el funcionamiento seguro.
Utilice el dispositivo exclusivamente para la automatización de edificios y respete las instrucciones
de uso. El uso inadecuado, las modificaciones en el aparato o la inobservancia de las instrucciones
de uso invalidan cualquier derecho de garantía.
Utilizar el dispositivo sólo como instalación fija, es decir, sólo cuando está montado y tras haber
finalizado todas las labores de instalación y puesta en marcha y sólo en el entorno previsto para
ello.
Elsner Elektronik no se hace responsable de las modificaciones de las normas posteriores a la pu-
blicación de este manual.
Descripción
La interfaz KNX B4 Universal es una entrada binaria KNX de 4 canales. Se utiliza para detectar
el estado de sensores de contacto y para controlar, conmutar o regular los dispositivos de bus KNX
conectados con interruptores y pulsadores convencionales. Las entradas son apropiadas para con-
tactos sin potencial y proporcionan una tensión de consulta de 3,3 V con el fin de detectar los con-
tactos. Cuenta con todas las funciones KNX habituales como Conmutación, Regulación, Control de
persianas enrollables y venecianas, Contador y Escena. Gracias a las reducidas dimensiones de la
carcasa (diagonal de 52 mm), la KNX B4 Universal se puede instalar en el interior de una caja em-
potrada (Ø 60 mm) detrás del interruptor.
Volumen de suministro
•Interfaz
• Conector KNX
• Cable de conexión de 8 hilos
Instalación
Lugar de montaje y preparación
• Instale el dispositivo exclusivamente en entornos secos. Protéjalo para que no se humedezca, se
ensucie o se dañe
• Asegúrese de que se pueda acceder siempre al dispositivo para su utilización e inspección
• No abra la carcasa del dispositivo
Conexión
• No monte este aparato en una caja que contenga otros aparatos o cables de 230 V
• Está prohibido hacer combinaciones en las que los pulsadores estén conectados a la KNX B4 Uni-
versal y a un aparato de 230 V (o toma de enchufe) al mismo tiempo
• Debe haber una separación segura (SELV) entre los cables de señalización conectados (incluidos
los alargues) y otros aparatos y cables que conduzcan corriente y tensión
• Cuando haga la conexión, asegúrese de que la KNX B4 Universal se puede aislar
• Tenga en cuenta la normativa vigente en materia de seguridad y prevención de accidentes
• Conecte la línea de bus KNX, igual que en todas las conexiones KNX normales, con un cable de
bus KNX desnudo y un conector KNX TP. No dañe los aislamientos eléctricos al conectar los com-
ponentes
KNX B4 Universal
70251

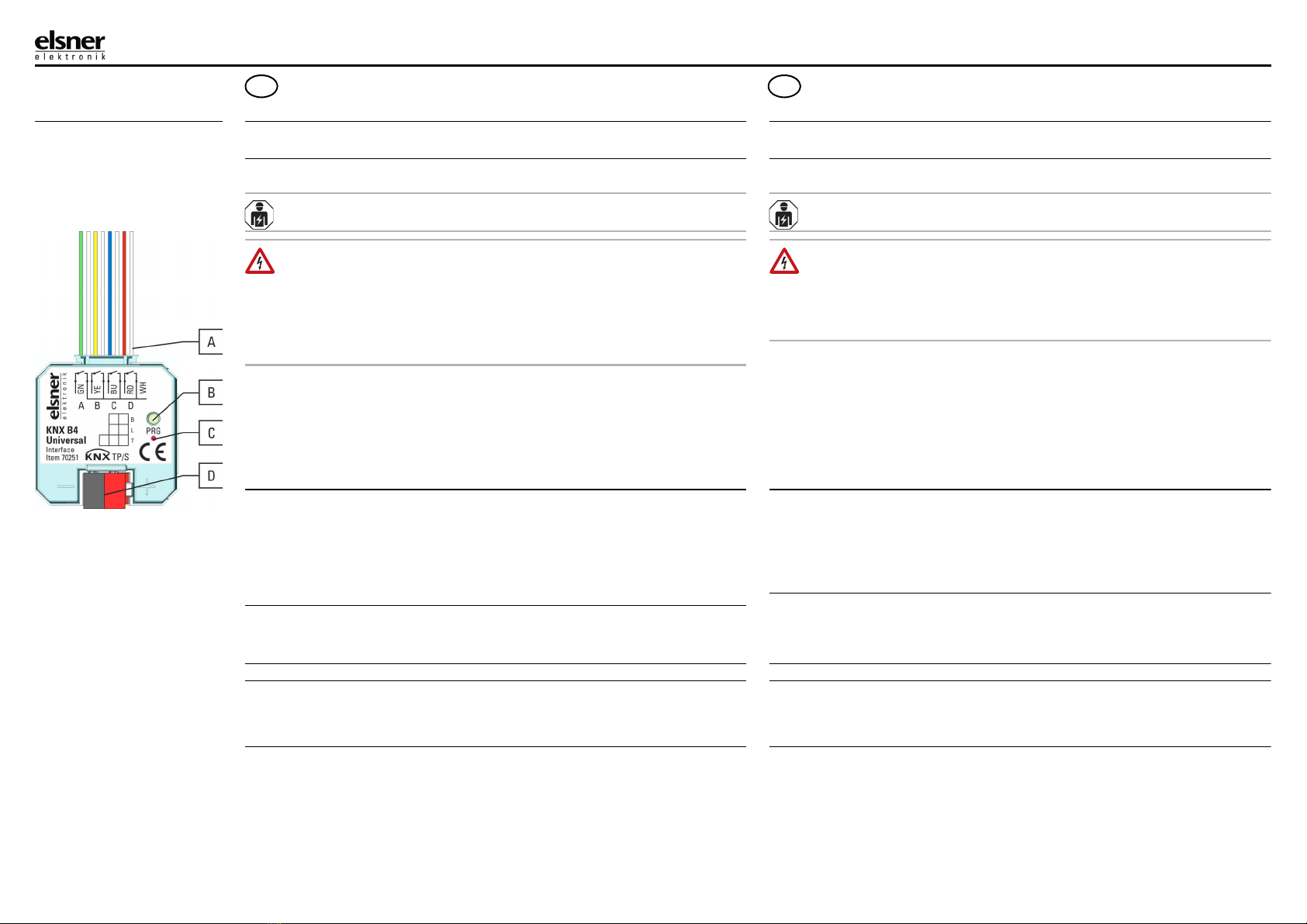

Fig. 1
ES Estructura del dispositivo
A Entradas
B Botón de programación
C LED de programación
rojo: modo de programación ac-
tivado
D Conexión KNX TP
EN Device structure
A Input
B Programming button
C Programming LED
red: Programming Mode active
D KNX TP connector
Installation instructions
Interface
Safety and operating instructions
Product manual and product file (ETS 5 application) can be downloaded from the Elsner Elek-
tronik website on www.elsner-elektronik.de in the “Service” menu.
Installation, testing, operational start-up and troubleshooting should only be performed by
an authorised electrician.
CAUTION!
Live voltage!
There are unprotected live components inside the device.
• Inspect the device for damage before installation. Only put undamaged devices into operation.
• Comply with the locally applicable directives, regulations and provisions for electrical installation.
• Immediately take the device or system out of service and secure it against unintentional switch-
on if risk-free operation is no longer guaranteed.
Use the device exclusively for building automation and observe the operating instructions. Impro-
per use, modifications to the device or failure to observe the operating instructions will invalidate
any warranty or guarantee claims.
Operate the device only as a fixed-site installation, i.e. only in assembled condition and after con-
clusion of all installation and operational start-up tasks, and only in the surroundings designated
for it.
Elsner Elektronik is not liable for any changes in norms and standards which may occur after publi-
cation of these operating instructions.
Description
The KNX B4 Universal interface is a 4-fold KNX binary input. It is used for status detection of
contact sensors and for controlling/switching/regulating KNX bus devices with classic conventional
switches and push-buttons. The input module is suitable to process binary signals of potential-free
contacts and provides a 3.3 V sensing voltage for contact scanning. KNX input functions like swit-
ching, dimming, shutters, blinds control, counter and scenes can be used in the common way. Due
to its small housing (diagonal of 52 mm) KNX B4 Universal finds enough room in a flush-mounted
box (Ø 60 mm) behind the switch.
Scope of delivery
•Interface
• KNX terminal
• Connecting cable, 8-core
Installation
Installation location and preparation
• Installation only in dry locations. Protect the device from moisture, dirt and damage
• Accessibility of the device for operation and visual inspection must be provided
• The housing of the device must not be opened
Connection
• The unit must not be mounted in a box/socket together with 230 V devices and/or 230 V cable
• Combinations of a push button device connected to both the KNX B4 Universal and a 230 V device
(or sockets) at the same time are not allowed
• Ensure that there is a safety separation (SELV) between connected signal cables (including exten-
sions) and other current and voltage carrying devices and cables
• When connecting the KNX B4 Universal, ensure that it can be isolated
• Prevailing safety and accident prevention rules must be heeded
• Connect the KNX bus line as for common KNX bus connections with a KNX bus cable, to be strip-
ped and plugged into the KNX TP connector. Do not damage electrical insulations when connec-
ting
EN

08.06.2021
Reservado el derecho a realizar modificaciones técnicas y a errores. / Technical changes and errors excepted.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Alemania • www.elsner-elektronik.de • Servicio: +49 (0) 7033 / 30945-250
Suministro: Power input:
21…30 V SELV Tensión de entrada Power supply
< 10 mA Consumo eléctrico Current consumption
Carcasa: Housing:
RAL 9018 Carcasa de plástico PA66, de color blanco Plastic PA66 housing, Housing colour white
43 mm × 42 mm × 11 mm Dimensiones (alto × ancho × profundidad) Dimensions (H × W × D)
Montaje empotrado en caja (Ø 60 mm x 40 mm) Flush mounting Box of Ø 60 mm x 40 mm
Ø 0.6...0.8 mm Conexión de bus KNX conector KNX (rojo/negro), sin tornillos, para cables de un solo hilo KNX bus connection KNX TP connector (red/black), screwless, for single-core cable
22 g Peso Weight
Condiciones ambientales: Environmental conditions:
-5…+45 °C Temperatura de trabajo Operating temperature
-25…+70 °C Temperatura de almacenamiento Storage temperature
5...93 % Humedad ambiente (sin condensación) Ambient humidity (non-condensing)
Entradas: Inputs:
4 Contactos sin potencial Potential-free contacts
3.3 V Tensión de consulta Sensing voltage
0.3 mA Corriente de consulta (100 mA transitoria) Sensing current (100 mA short-time)
0.22 mm2(Ø 0.56 mm) Cable de conexión con 4 pares de cables, 28 cm de longitud,
si los pares de cables de las entradas están trenzados se pueden alargar hasta 10 m
Connecting cables 4 pairs of 28 cm length,
connecting cable pairs of 28 cm can be extended up to 10 m when twisted
Seguridad eléctrica: Electrical safety:
2 Grado de contaminación (IEC60664) Pollution degree (IEC60664)
III Clase de protección (IEC61140) Protection class (IEC61140)
III Categoría de sobretensión (IEC60664) Overvoltage category (IEC60664)

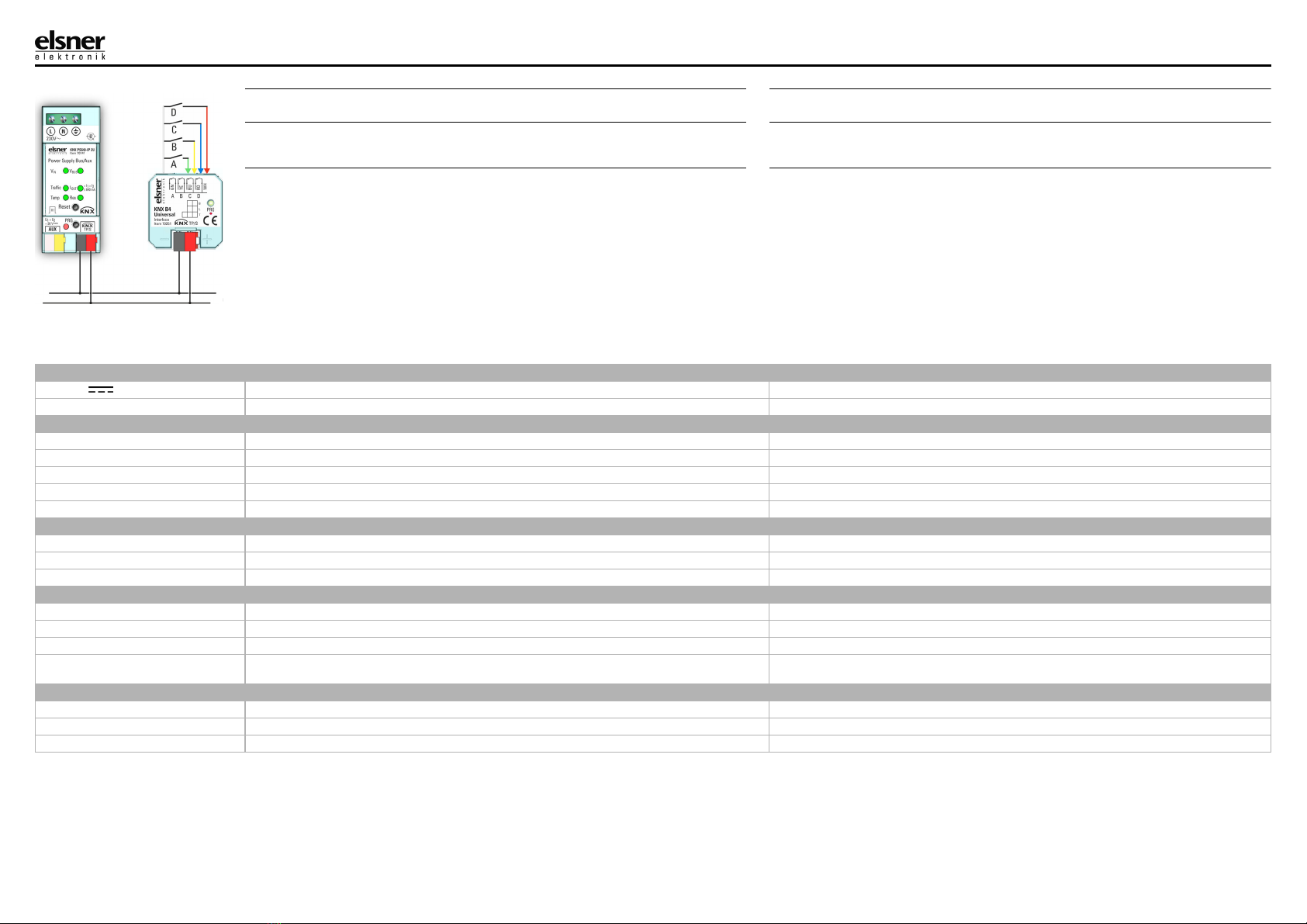

ES Esquema de instalación
EN Installation scheme
Fig. 2
KNX TP
Mantenimiento
Este dispositivo no necesita mantenimiento. En caso necesario, límpielo con un trapo seco
Eliminación
Tras el uso, el aparato deberá eliminarse o depositarse en el punto de reciclaje conforme a las dis-
posiciones vigentes. ¡No lo deposite en la basura doméstica!
Datos técnicos
Este producto cumple con las normas de las directivas europeas.
Maintenance
The device needs no maintenance. If necessary, the device can be cleaned with a dry cloth
Disposal
After use, the device must be disposed of or recycled in accordance with the legal regulations. Do
not dispose of it with the household waste!
Technical data
The product conforms to the conditions of the EU Directives.
