inventum AKB6005ZWA User manual

WALL-MOUNT COOKER HOOD •ABZUGSHAUBE •HOTTE MURALE
wandschouw afzuigkap
AKB6005ZWA
•gebruiksaanwijzing
•instruction manual
•Gebrauchsanleitung
•mode d’emploi

2•

•3
1. veiligheidsvoorschriften pagina 4
2. productomschrijving pagina 8
3. ingebruikname pagina 8
4. bediening van het apparaat pagina 9
5. reiniging en onderhoud pagina 9
6. storingen pagina 10
7. installatie voorschrift pagina 11
technische gegevens pagina 13
algemene service- en garantievoorwaarden pagina 46
1. safety instructions page 14
2. appliance description page 18
3. before the first use page 18
4. operating the appliance page 19
5. cleaning and maintenance page 19
6. troubleshooting page 20
7. installation instructions page 21
technical specifications page 23
general terms and conditions of service and warranty page 48
Nederlands
English
1. Sicherheitsvorschriften Seite 24
2. Produktbeschreibung Seite 29
3. Inbetriebnahme Seite 29
4. Bedienung des Geräts Seite 30
5. Reinigung und Wartung Seite 30
6. Störungen Seite 31
7. Installation Seite 32
Technische Daten Seite 34
Allgemeine Service- und Garantiebedingungen Seite 50
1. consignes de sécurité page 35
2. description du produit page 39
3. mise en service page 39
4. commande de l’appareil page 40
5. nettoyage et entretien page 40
6. pannes page 41
7. instructions d’installation page 42
spécifications techniques page 49
conditions générales de garantie et de service page 52
après-vente
Deutsch
Français

• Lees eerst de gebruiksaanwijzing aandachtig en geheel
door voordat u het apparaat gaat gebruiken en bewaar deze
zorgvuldig voor latere raadpleging.
• Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing
beschreven doeleinden. Het apparaat is geschikt voor afzuiging
van lucht naar buiten en voor recirculatie.
• Sluit het apparaat alleen aan op wisselstroom, op een
randgeaarde wandcontactdoos, met een netspanning
overeenkomstig met de informatie aangegeven op het
typeplaatje van het apparaat.
• Het apparaat is niet bedoeld voor installatie door
hulpbehoevenden, kleine kinderen en/of personen met gebrek
aan ervaring en kennis, tenzij zij goede begeleiding krijgen of
geïnstrueerd zijn in het veilig gebruiken van het apparaat door
een persoon die verantwoordelijk is voor hun veiligheid.
• Dit apparaat mag gebruikt worden door kinderen vanaf 8 jaar
oud en personen met een verminderd fysiek, gevoelsmatig of
mentaal vermogen of een gebrek aan ervaring en kennis als ze
onder toezicht staan van of instructies hebben gekregen met
betrekking tot het gebruik van het apparaat en ze de potentiële
gevaren begrijpen. Kinderen mogen het apparaat niet als
speelgoed gebruiken. Kinderen mogen het apparaat niet reinigen
of aan onderhoud onderwerpen zonder toezicht.
• Levensgevaar, gevaar voor vergiftiging door
teruggezogen verbrandingsgassen!
• Gebruik het apparaat nooit met luchtafvoer tegelijk met een
kooktoestel dat de lucht in de ruimte verbruikt, indien er niet
voor voldoende ventilatie is gezorgd. Kooktoestellen die de
lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie,
hout of kolen worden gestookt, geisers, warmwatertoestellen)
trekken de verbrandingslucht uit de ruimte van opstelling en
voeren de gassen via een afvoer (bijv. schoorsteen) af naar
buiten. In combinatie met een ingeschakelde afzuigkap wordt
aan de keuken en aan de ruimtes ernaast lucht onttrokken -
zonder voldoende luchttoevoer ontstaat er een onderdruk.
Nederlands
veiligheidsvoorschriften
1
4•Nederlands

Nederlands •5
Giftige gassen uit de schoorsteen of het afvoerkanaal worden
teruggezogen in de woonruimte. Zorg daarom altijd voor
voldoende ventilatie!
• De maximaal toegestane onderdruk is 4 Pa.
• Lokale voorschriften inzake de afvoer van lucht moeten worden
nageleefd.
• Het apparaat is niet bedoeld om te worden bediend door middel
van een externe timer of een apart afstandsbedieningssysteem.
• In verband met de elektrische veiligheid mag het apparaat
niet met hogedrukreinigers of stoomreinigers schoongemaakt
worden.
• Waarschuwing: Vermijd de kans op een elektrische schok. Zorg
ervoor dat het apparaat is uitgeschakeld voordat u de verlichting
vervangt of het apparaat reinigt.
• Gebruik het apparaat niet als het vetfilter niet of niet goed
gemonteerd is.
• Gebruik het apparaat niet om tegenaan te leunen.
• Gebruik het apparaat nooit als afzetvlak, tenzij dit nadrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u het apparaat samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat
voor andere apparaten in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Frituren moet onder voortdurend toezicht gebeuren om
te voorkomen dat verhit vet in brand raakt.
• Het apparaat moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• De vetfilters kunnen heet worden tijdens het gebruik. Wacht
daarom, na het koken, minimaal 30 minuten met schoonmaken.
• Let op! Door intensief gebruik kan condensvorming op het
apparaat ontstaan. Condensvorming is eenvoudig te verwijderen
met een droge doek.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt
tijdens het bereiden van gerechten.
• Brandgevaar! Als de voorschriften voor het reinigen of
vervangen van de vetfilters en/of koolstoffilters niet worden
opgevolgd, bestaat de kans op brand.

• Brandgevaar! door vetafzettingen in het metalen vetfilter.
Nooit met open vuur werken onder het apparaat (bijv.
flamberen). Het apparaat altijd gebruiken met het metalen
vetfilter. Het metalen vetfilter regelmatig reinigen.
• Brandgevaar! door oververhit vet of olie. Altijd toezicht
houden bij het verhitten van vet en olie. Blus de brand nooit
met water; gebruik altijd een branddeken, deksel of bord.
• Het apparaat kan scherpe randen bevatten; wees voorzichtig
tijdens het reinigen.
6•Nederlands
INSTALLATIE
• Dit toestel mag alleen door een erkend installateur
worden aangesloten.
• Volg altijd de installatievoorschriften van het bijgeleverde
installatievoorschrift op.
• Controleer het apparaat op transportschade. Sluit een
beschadigd apparaat niet aan.
• Defecte onderdelen mogen alleen vervangen worden door
originele onderdelen. Alleen van die onderdelen kan de fabrikant
garanderen dat zij aan de veiligheidseisen voldoen.
• Gebruik het apparaat niet wanneer de stekker, het snoer of het
apparaat beschadigd is, of wanneer het apparaat niet meer
naar behoren functioneert of wanneer het gevallen of op een
andere manier beschadigd is. Raadpleeg dan de winkelier of
onze technische dienst. In geen geval de stekker of het snoer zelf
vervangen.
• Gebruik altijd de originele kabel en stekker voor het aansluiten
van het apparaat.
• De elektrische aansluiting moet voldoen aan de nationale en
lokale voorschriften.
• De wandcontactdoos en stekker moeten altijd bereikbaar blijven.
• Als u een vaste aansluiting wilt maken, moet u er voor zorgen
dat er een omnipolaire schakelaar met een contactafstand van
minimaal 3 mm in de toevoerleiding wordt aangebracht.
• Het apparaat mag niet via een verdeelstekker of verlengsnoer
op het elektriciteitsnet worden aangesloten. Hiermee kan veilig
gebruik van het apparaat niet worden gewaarborgd.
• Waarschuwing: reparaties aan elektrische apparaten
dienen uitsluitend door vakmensen uitgevoerd te worden.
Het is gevaarlijk om een reparatie uit te voeren waarbij de
behuizing van het apparaat geopend moet worden.

• Maak het apparaat spanningsloos voordat met een reparatie
wordt gestart.
• In verband met eventuele scherpe randen adviseren wij u tijdens
de montage van het apparaat werkhandschoenen te gebruiken.
• De afstand tussen het laagste punt van het apparaat en een
gaskookplaat moet minimaal 75 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal 65
cm bedragen.
• Indien de handleiding van de kookplaat een grotere afstand
adviseert dan dient deze afstand opgevolgd te worden.
• Indien in de instructies bij de gaskookplaat een grote afstand
wordt vermeld, moet hiermee rekening worden gehouden.
• Waarschuwing: het niet gebruiken van schroeven of
bevestigingsmiddelen voor installatie zoals beschreven
in het installatievoorschrift kan leiden tot een elektrische
schok.
• Indien de veiligheidsinstructies en waarschuwingen niet
worden opgevolgd, kan de fabrikant niet aansprakelijk
worden gesteld voor de schade die daarvan het gevolg is.
• Dit apparaat is bedoeld voor huishoudelijk gebruik en soortgelijke
toepassingen, zoals:
- in personeelskeuken, in winkels, op kantoor en in andere
werkomgevingen;
- boerderijen;
- door klanten in hotels, motels en andere typen
verblijfsomgevingen;
- B&B-achtige omgevingen.
• Het apparaat uitsluitend binnenshuis gebruiken.
• Verwijder de stekker altijd uit het stopcontact als het apparaat
gereinigd of gerepareerd wordt.
• Als u besluit het apparaat, vanwege een defect, niet langer
te gebruiken, adviseren wij u, nadat u de stekker uit de
wandcontactdoos heeft verwijderd, het snoer af te knippen.
Breng het apparaat naar de betreffende afvalverwerkingafdeling
van uw gemeente.
Elektronische afvalstoffen dienen niet te worden weggegooid
met het huisafval. Breng deze apparaten voor een veilige
verwerking naar de betreffende afvalverwerkingsafdeling van
uw gemeente.
Nederlands •7

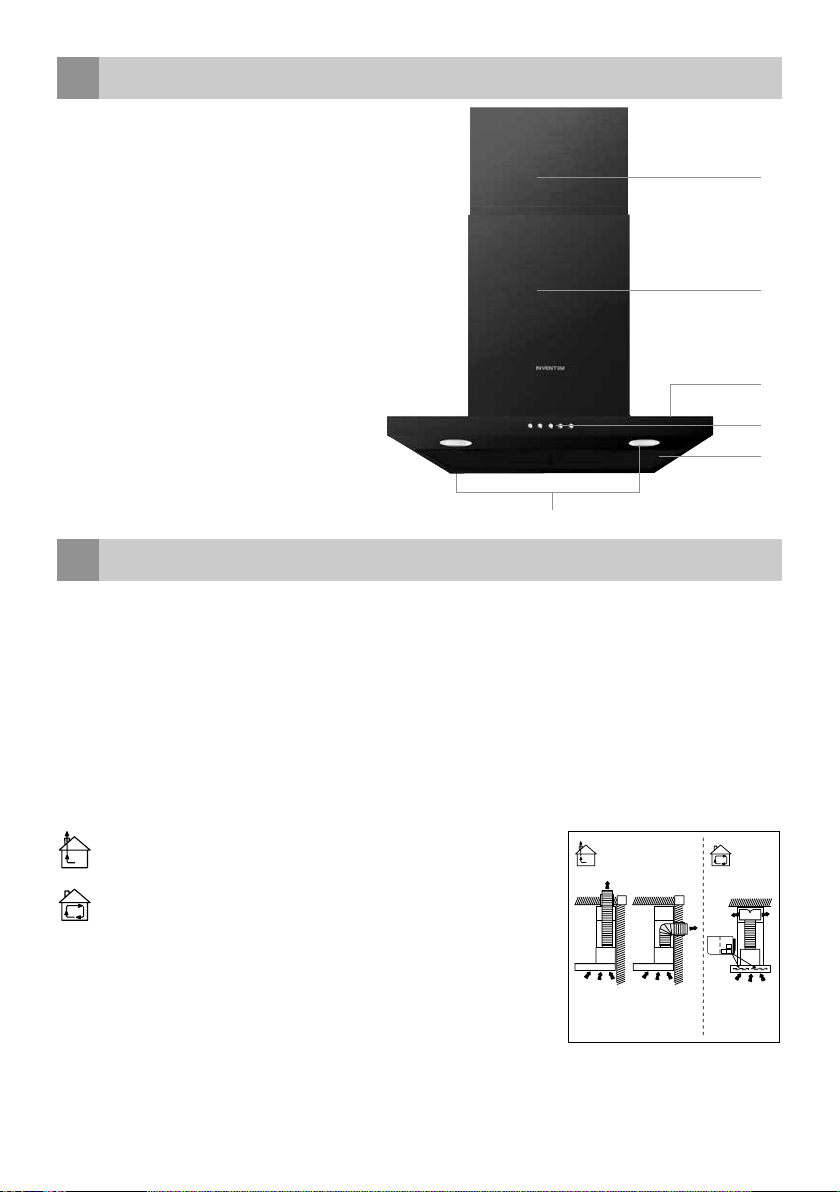

1. Bovenste schacht
2. Onderste schacht
3. Afzuigkap
4. Bedieningsknoppen
5. Metalen vetfilters - 2
6. Verlichting (LED spotjes 2 x 2.0W)
productomschrijving
2
ingebruikname
3
Voordat u het apparaat voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de afzuigkap voorzichtig
uit en verwijder al het verpakkingsmateriaal. De verpakking (plastic zakken, piepschuim en karton) buiten het bereik van
kinderen houden. Controleer na het uitpakken het apparaat zorgvuldig op uiterlijke schade dat mogelijk ontstaan is tijdens
het transport. Plaats het apparaat op een stevige, vlakke ondergrond.
Het installeren en elektrisch aansluiten moet worden uitgevoerd door een gekwalificeerd technicus, in overeenstemming
met de installatievoorschriften en de lokale reglementen.
Hoe het apparaat moet worden geplaatst, staat beschreven in het Installatie Voorschrift - hoofdstuk 7.
Het apparaat moet worden aangesloten op een deugdelijk geïnstalleerde geaarde wandcontactdoos. Het voltage moet
overeenkomen met het op het typeplaatje van het apparaat genoemde voltage.
AFVOERSYSTEEM
Deze afzuigkap kan op twee manieren de kookdampen afvoeren: via een directe luchtafvoer naar buiten of recirculerend.
Maak een keuze hoe u de afzuigkap wilt gebruiken en installeer deze volgens de voorschriften.
AFVOER NAAR BUITEN - aansluiten op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd.
RECIRCULATIE - de vetdeeltjes en de aangezogen kookdampen worden
gefilterd. De aangezogen lucht wordt niet afgevoerd, maar terug geblazen in de
keuken. Een vrije uitloop van de aangezogen lucht is noodzakelijk.
Extra informatie:
• Let op: nieuwe woningen mogen geen afvoer naar buiten hebben.
• Voor recirculatie is het noodzakelijk om koolstoffilters of een plasmafilter te
gebruiken. Kijk voor meer informatie over de verschillen tussen koolstof- en
plasmafilters op www.inventum.eu.
Let op! De starterkit, koolstoffilters en plasmafilter zijn accessoires en worden niet standaard meegeleverd. U moet deze
accessoires apart bestellen.
8•Nederlands
2
1
3
4
5
6

Zet voordat u de afzuigkap wilt reinigen het apparaat uit, verwijder de stekker uit de wandcontactdoos of zet de
groepsschakelaar in de meterkast op nul.
Reinig de binnen- en buitenkant van de afzuigkap regelmatig. Gebruik hiervoor een zachte doek en een warm sopje met
bijvoorbeeld afwasmiddel of allesreiniger. Als u een RVS model heeft, kunt u ook een RVS reiniger gebruiken. Gebruik geen
agressieve schurende reinigingsmiddelen of middelen die alcohol bevatten. Om de knoppen te reinigen of in de buurt
daarvan alleen een vochtige doek gebruiken. Attentie: het niet tijdig reinigen van de afzuigkap kan brandgevaar opleveren.
VETFILTERS
Een metalen vetfilter vangt vetdeeltjes op uit de lucht. Het filter kan daarom, afhankelijk van het gebruik, na verloop van
tijd verstoppen. Het metalen vetfilter hoeft niet vervangen te worden, maar moet minimaal één keer per maand gereinigd
worden. Dit kunt u met de hand doen of in de vaatwasmachine op een lage temperatuur. Zorg ervoor dat de vetfilters goed
droog zijn voordat ze in de afzuigkap teruggeplaatst worden.
Gebruik geen agressieve reinigingsmiddelen.
Het niet tijdig reinigen van de vetfilters kan brandgevaar opleveren.
Het reinigen van de vetfilters in de vaatwasmachine kan leiden tot verkleuring. Dit heeft geen invloed op de werking.
HET VERWIJDEREN VAN HET VETFILTER
Controleer of de stekker uit het stopcontact is verwijderd.
Trek het vetfilter naar u toe en kantel deze naar voren omlaag.
Houd een hand onder het filter wanneer u deze eruit haalt, zodat u
er zeker van bent dat het filter niet op uw kookplaat valt tijdens het
uitnemen.
KOOLSTOFFILTERS VERVANGEN
Een koolstoffilter reinigt de lucht en filtert geuren die tijdens het koken ontstaan.
Een koolstoffilter kan niet gereinigd worden. Daarom moet u deze minstens elke vier
maanden vervangen, afhankelijk van uw kookgebruik.
• Verwijder de vetfilters.
• Bevestig twee koolstoffilters op de vetfilters.
• Plaats de vetfilters terug.
bediening van het apparaat
4
reiniging en onderhoud
5
Nederlands •9
AFZUIGKAP AAN EN UIT ZETTEN
• Druk op 0om de motor uit te zetten.
• Druk op 1en de motor draait op de laagste stand.
• Druk op 2en de motor draait op de middelste stand.
• Druk op 3en de motor draait op de hoogste stand.
• Druk op om de verlichting aan te doen. Druk nogmaals op dezelfde knop om de verlichting uit te schakelen.
Schakel eventueel de verlichting in om voldoende licht op uw kookgedeelte te hebben. Zet bij voorkeur de motor van de
afzuigkap een paar minuten voordat u gaat koken al aan op de gewenste stand. Laat de motor van de afzuigkap nog 5 tot 10
minuten doorlopen als u al klaar bent met koken om alle etensgeuren uit de keuken te verwijderen.
4

storingen
6
Wat te doen bij problemen met uw afzuigkap? Controleer aan de hand van onderstaande oplossingen of u het probleem zelf
kunt oplossen voordat u contact op neemt met de Inventum servicedienst.
De motor functioneert niet meer
• Zit de stekker goed in het stopcontact?
• Is er een stroomstoring?
• Is er een zekering defect in de meterkast?
De afzuigkap zuigt niet goed af/ maakt meer lawaai.
• Is de afmeting van de afvoer in orde?
• Is de afvoer geblokkeerd?
• De afvoer moet 150 mm zijn. Een kleine diameter kan de zuigkracht van de motor negatief beïnvloeden.
• Zijn de vetfilters schoon?
• Zijn de koolstoffilters meer dan 6 maanden niet vervangen? Vervang de koolstoffilters.
• Is er voldoende luchttoevoer om de afgevoerde lucht te vervangen?
10 •Nederlands
HET VERVANGEN VAN DE LED LAMP
Wanneer er een LED lamp van de afzuigkap kapot is, kunt u deze zelf vervangen. Volg deze stappen:
• Verwijder de stekker uit het stopcontact of onderbreek de stroomtoevoer door de zekering in de groepenkast uit te
schakelen.
• Verwijder de metalen vetfilters en druk de complete lamp vanaf de binnenzijde naar beneden - afbeelding 1.
• Trek de stekker voorzichtig los van de trafo - afbeelding 2. Vervang de complete LED lamp door eenzelfde type (2.0 W
LED L27A).
• Steek de stekker van de nieuwe LED lamp in de trafo en druk de complete lamp weer op zijn plek in de behuizing van de
afzuigkap.
• Plaats de metalen vetfilters terug en steek de stekker in het stopcontact.
1 2
12V2W LED

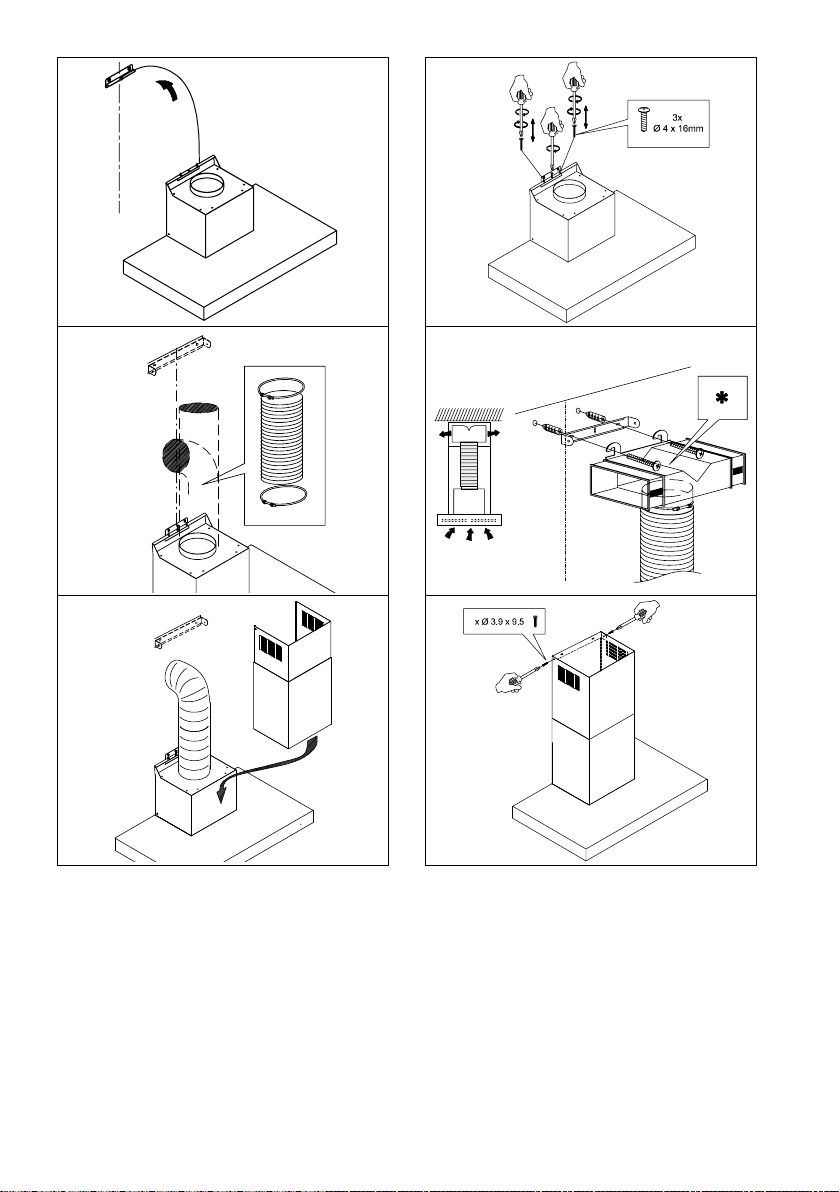

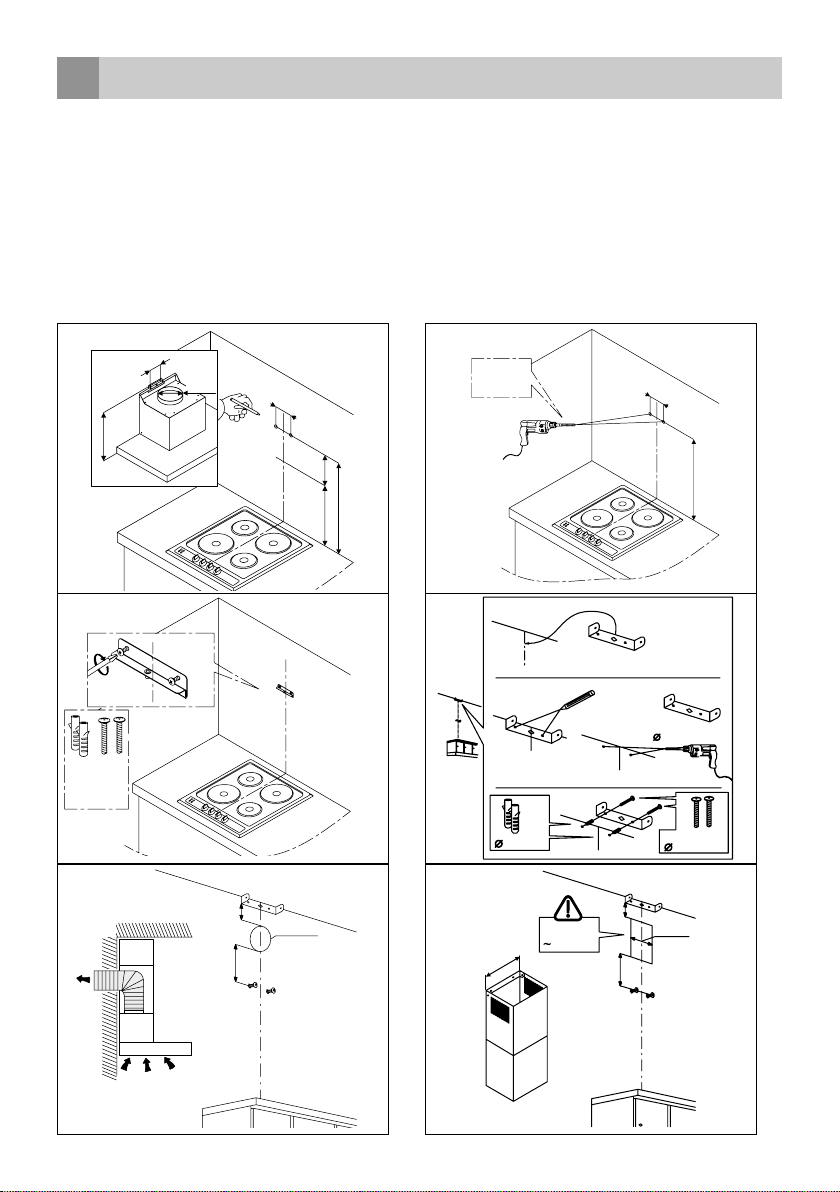

installatie voorschrift
7
Lees voor u met de installatie begint zorgvuldig deze installatie-instructies.
Maak een keuze of u de afzuigkap via een luchtafvoer naar buiten installeert of dat de kap moet recirculeren. Wij
adviseren u de afzuigkap met twee personen te monteren.
• Monteer de afzuigkap recht boven het kookgedeelte. De minimumafstand tussen het kookgedeelte en de onderkant van
de afzuigkap moet zijn:
- 65 cm voor een elektrische, keramische of inductie kookplaat
- 75 cm voor een gaskookplaat
• Sluit u de afzuigkap aan op een bestaand afvoerkanaal dan mag er geen ander apparaat op dat kanaal aangesloten zijn
(zoals een geiser of kachel).
• De werking van de afzuigkap is afhankelijk van de lengte van de afvoerpijp en het aantal bochten. Probeer beide te
beperken.
• De aansluiting voor de afvoer van de afzuigkap heeft een diameter van 150 mm.
ELEKTRISCH 650
GAS 750
A
Y
X
150
X=80
A=355
X
Y
2 x8Ø
2x
4.5x50mm
2x 80
2x
8x40mm
>1 cm
>30 cm
16 cm
W cm
220-240V
50-60Hz
W -2 cm
>30 cm
>1 cm
1
3
5
2
4
6
2x
8 x 40 mm
2x
4.5 x 50 mm


Nederlands •11

12 •Nederlands
8
10
12
7
9
11
* Alleen bij gebruik van de recirculatie startset
2
ELEKTRISCHE AANSLUITING
Controleer of de spanning overeenkomt met de spanning die vermeld is op het typeplaatje. Steek de stekker in het
stopcontact. De afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zo dat de stekker altijd bereikbaar is.
Plaats de wandcontactdoos bij voorkeur uit het zicht, bijvoorbeeld achter het afvoerkanaal.
Let op: als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een
contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Nederlands •13
TECHNISCHE GEGEVENS
INVENTUM
Typenummer AKB6005ZWA
Energie- efficiëntieklasse A
Verlichtingsefficiëntieklasse A
Vetfilteringsefficiëntieklasse D
Luchtstroom (bij minimum- en maximumsnelheid) [m3/h] 235/645
Geluidsniveau bij minimum- en maximumsnelheid [dB] 51/69
Elektriciteitsverbruik in de uit-stand (Po) [W] -
Elektriciteitsverbruik in de standby-stand (Ps) [W] -
Uitvoering
Kleur materiaal zwart
Aantal motoren 1
Verlichting 2 x 2W
Aantal aluminium vetfilters 2
Bijpassend koolstoffilter (niet inbegrepen) KB62
Bijpassend plasmafilter (niet inbegrepen) IPF800R
Afmetingen
Breedte [mm] 600
Afvoer diameter [mm] 150
Technische gegevens
Elektrische aansluitwaarde [W] 264 W
Netspanning [V] / netfrequentie [Hz] 220-240V ~ 50Hz
Opmerking: Op het typeplaatje, welke aan de binnenkant bij de motor is geplaatst, vindt u de technische gegevens van de
afzuigkap ook vermeldt.

English
safety instructions
1
• Please read these instructions before operating the
appliance and retain for future use.
• The appliance is intended solely for domestic use within the
home. The appliance is suitable for extraction of air to the
outside or for recirculation.
• Before plugging into a socket, check that the voltage in your
home corresponds with the voltage printed on the bottom of the
appliance.
• This appliance can be used by children aged 8 years and over,
as well by people with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, provided they
are supervised and instructed in the safe use of the appliance
and understand the hazards involved. Do not allow children
to play with the appliance. Do not allow children to clean or
maintain the appliance unless supervised.
• Life-threatening: danger of poisoning through
backdrafting of combustion gasses!
• Never use the appliance to extract air while using a cooker that
consumes air from the room, unless the room is sufficiently
ventilated. Cooking appliances that consume air in the room
(such as equipment that heats using gas, oil, wood or coal,
geysers, hot water appliances) draw the combustion air out
of the room and carry these gasses outside via the outlet (eg.
shaft). In combination with an activated cooker hood, air is
withdrawn from the kitchen and the adjacent rooms. This creates
negative pressure if there is insufficient air supply. Poisonous
gasses from the shaft or outlet channel are then backdrafted into
the living area. Always provide adequate ventilation!
• The maximum permitted negative pressure is 4 Pa.
• Local regulations concerning the discharge of air have to be
fullfilled.
• The appliance is not intended to be operated by means of an
external timer or separate remote control system.
• In relation with electrical safety, the appliance shall not be
cleaned with high-pressure cleaners or steam cleaners.
14 •English

English •15
• Warning: Avoid the risk of electric shock; make sure the
appliance is switched off before replacing the lighting or cleaning
the appliance.
• Do not use the cooker hood if the grease filter has not been fitted
properly!
• Do not lean against the cooker hood.
• Never use the cooker hood as a working surface unless this is
indicated explicitly.
• If the cooker hood is used in combination with a gas hob ensure
sufficient ventilation.
• The outlet should not be connected to a flue duct used by other
appliances.
• Never flambé under a cooker hood and clean the filters on time.
To prevent hot grease catching fire you should only deep fry
under continuous supervision.
• The cooker hood should be cleaned regularly both on the
outside as well as the inside (at least 1 x a month). Insufficient
cleaning or a delay in the replacement of filters can cause fire
hazard.
• The grease filters can become hot during use. After cooking wait
at least 30 minutes before cleaning.
• Please note! Intensive use can lead to condensation on the
cooker hood. Condensation is simple to remove with a dry cloth.
• Grease and oil are inflammable when overheated. Remain in the
cooking area when preparing meals.
• Fire danger! There is a risk of fire if the instructions for
cleaning or replacing grease filters and/or carbon filters are
not followed.
• Fire danger! through grease deposits in the metal grease
filter. Never work with open flame under the appliance (eg.
flambéing). Always use the appliance with the metal grease
filter. Clean the grease filter regularly.
• Fire danger! through overheated grease or oil. Never
extinguish a fire with water; always use a fire blanket, lid or
plate.
• The appliance may have sharp edges; please be careful during
cleaning.

• This appliance should only be connected by a registered
installer.
• Always follow the installation instructions in the installation
manual (chapter 7) provided.
• Check the appliance for transport damage. Do not connect a
damaged appliance.
• Faulty parts may only be replaced by original parts. The
manufacturer can only guarantee that original parts meet safety
requirements.
• If the connecting cable is damaged, it may only be replaced
by the manufacturer, the manufacturer's service organisation
or equivalently qualified persons, in order to avoid dangerous
situations.
• Always use the original cable and plug to connect the appliance.
• The electrical connection must comply with national and local
regulations.
• The wall plug socket and plug should always be accessible.
• If you want to make a fixed connection, make sure that an
omnipolar switch with a contact separation of at least 3 mm is
fitted in the supply cable.
• The appliance should not be connected to the mains via a
multi-plug adapter or extension cable, as the safe use of the
equipment cannot be guaranteed.
• Warning: Never open the appliance casing. The casing may
only be opened by a service technician.
• Disconnect the appliance from the mains supply before starting
any repair work.
• We advise to wear protective gloves when assembling the cooker
hood because of the possible sharp edges.
• The distance between the lowest point of the cooker hood and
the supported surface for the cooking pans gas hob should be
at least 75 cm. With an electric, ceramic or induction hob this
distance should at least be 65 cm.
• If the instructions of the gas hob specify a greater distance, this
should be taken into account.
• Warning: failure to install screws or fixing devices in
accordance with these instructions may result in electrical
hazard.
INSTALLATION
16 •English

• If the safety instructions and warnings are not followed,
the manufacturer cannot be held responsible for any
resulting damage.
• This appliance is intended to be used in household and similar
applications such as:
- staff kitchen areas, in shops, offices and other working
environments;
- farm houses and by clients in hotels, motels and other
residential type
environments;
- bed and breakfast type environments;
- catering and similar non-retail applications.
• Only use the appliance inside the home.
• If you decide to discontinue using the appliance because of a
fault, we recommend you cut off the cable after removing the
plug from the socket.
Legislation requires that all electrical and electronic
equipment must be collected for reuse and recycling.
Electrical and electronic equipment marked with the symbol
indicating separate collection of such equipment must be
returned to a municipal waste collection point.
English •17

appliance description
2
before the first use
3
Before you use the appliance for the first time, please do as follows: Carefully unpack the appliance and remove all the
packaging material. Keep the material (plastic, polystyrene and cardboard) out of reach of children. Check the appliance
after unpacking for any damage, possible from transportation. Place the appliance on a flat and stable surface.
This appliance should be installed and connected to the power supply by a recognized fitter who is familiar with, and works
according to the correct safety regulations.
How to install the appliance, is instructed in the installation instructions (chapter 7).
The appliance must be connected with a properly installed fused socket. The power supply and voltage at the operating
point must correspond with the details on the rating label of the appliance.
EXTRACTION SYSTEM
This cooker hood can be connected in two ways: to a duct or as a recirculation hood. Install the cooker hood according to
the instructions, depending on your choice.
VENT OUTSIDE - to a duct, the cooking vapours extracted by suction are
carried outside, once the grease particles have been filtered.
RECIRCULATE - as a recirculation hood, the grease particles and the smell
in the extracted vapours are filtered. The air that is sucked in is not carried
outside, but recirculates in the kitchen. A good out flow of the air is necessary.
Extra information:
• Note: new houses may no longer vent outside.
• For recirculation, it is necessary to use carbon filters or a plasma filter. For more
information on the differences between carbon and plasma filters check the website
www.inventum.eu.
Attention! The starter kit for recirculation, carbon filters and plasma filter are not
included. You need to order these separately.
1. Inner shaft
2. Outer shaft
3. Cooker hood
4. Controls
5. Metal grease filters - 2
6. Lighting (LED spots 2 x 2.0W)
2
1
3
4
5
6
18 •English

operating the appliance
4
cleaning and maintenance
5
Before performing any maintenance operation, disconnect the cooker hood from the mains power supply. Ensure
that it is switched off and pull the plug or remove the connector fuse.
Clean the in- and outside of the cooker hood regularly. Clean the cooker hood with warm soapy water and a soft cloth. If your
model is stainless steel, clean it with a stainless steel care product. Do not use any abrasive cleaning agents such as powder
cleaners or cleaners that contain alcohol. Clean the controls only with a damp cloth.
Attention: failure to carry out the basic cleaning recommendations can cause fire risks.
GREASE FILTERS
A metal grease filter filters the grease particles in the air. Therefore, the filter can get clogged, depending on the use. The
metal grease filter does not have to be replaced, but should at least be cleaned once a month. You can clean it either by
hand or in the dishwasher on a low temperature. Make sure the grease filters are completely dry before placing them back.
Do not use any abrasive cleaning agents.
Not cleaning the grease filters on time can cause fire risks.
Cleaning the grease filters in the dishwasher can cause discoloration. This has no effect on the operation.
REMOVING THE GREASE FILTER
Switch off the electricity! Remove the plug from the socket.
Pull the grease filter towards you and tilt it downwards at the front.
Make sure you guide the grease filter with your other hand to prevent
the grease filter from falling down on your cooking appliance.
REPLACING THE CARBON FILTERS
A carbon filter cleans the air and filters the smell that occurs during cooking. A
carbon filter can not be washed and reused. In all cases, it is necessary to replace the
carbon filter at least every four months.
• Remove the grease filters.
• Attach two carbon filters to the grease filters.
• Replace the grease filters.
SWITCHING THE COOKER HOOD ON AND OFF
• Press 0to turn the motor off.
• Press 1and the motor runs at the lowest speed.
• Press 2and the motor runs at the middle speed.
• Press 3and the motor runs at the highest speed.
• Press and the lighting switches on. Press the button again to switch the lighting off.
Switch the lighting on if you need more light on your cooking appliance. It is recommended to operate the appliance a few
minutes prior to cooking. Leave the appliance in operation for 5 to 10 minutes after the cooking is finished to remove all the
smells from the kitchen.
4
English •19

troubleshooting
6
What to do in case of a malfunction? In most cases, you will be able to correct these faults easily yourself. Please check the
solutions below before contacting the Inventum service department.
The motor is not running
• Is it plugged in correctly?
• Is there a power outage?
• Check the electrical installation.
The performance of the cooker hood is not correct and makes more noise.
• Is the diameter of the exhaust-air pipe correct?
• Is the duct blocked?
• The diameter of the duct must be 150 mm. A smaller diameter can negatively influence the suction of the motor.
• Are the grease filters clean?
• Are the carbon filters not replaced within the last 6 months? Replace the carbon filters.
• Is there enough air supply to replace the extracted air?
CHANGING A LED SPOT
When a LED spot of the cooker hood is broken, you can replace it yourself. Follow these steps:
• Unplug the appliance or remove the connector fuse.
• Remove the grease filters and push the complete spot from the inside downwards - figure 1.
• Unplug the broken LED from the transformer - figure 2. Replace the complete LED with a matching type (2.0 W, LED
L27A).
• Plug the new LED in the transformer and push the complete spot back in the housing of the cooker hood.
• Replace the grease filters and plug the appliance in.
1 2
12V2W LED
20 •English
