Invisia INV-SHS User manual

Shampoo Shelf
INV-SHS
(DC157 - RevB)
invisiacollection.com

A
3
2
1
4
2

A
3
6
5
7 8 9
10
11
SHS105HW198
HW300
SD107
HW175
HW199
HW177

B
4
12
34

B
C
5
36-48"
914-1219mm
???
?
?
?
?Fe
56
78

D
6
45
78
12
6
3
HW175
HW177

D
7
12 13
14 15
910 11
SHS105
HW198
HW199

E
8
SS
0.05lbs
0.02kg
SS
3.50lbs
1.59kg
ACRYLIC
1.80lbs
0.82kg
MAX
500lbs
227kg
5.05" / 128mm
5.25"
133mm
4.00"
102mm
16" / 406mm
9" / 229mm
ø1.25" / 31.8mm
19.75" / 502mm

E
F
9

English
OVERVIEW
Thank you for choosing the Invisia Shampoo Shelf. Please read and
understand the instructions in this manual; keep manual for future
reference. It is your responsibility to see that your Invisia Shampoo Shelf is
properly assembled, installed, and cared for. Failure to follow instructions in
this manual could result in serious injury or death. If you are not equipped
to undertake the outlined work, we would recommend that you have your
Invisia Shampoo Shelf installed by a qualified contractor.
The Invisia Shampoo Shelf is a combination grab bar and shelf, designed
to disguise safety in a bathroom accessory.The Invisia Shampoo Shelf is
intended for moderate vertical and horizontal load bearing to provide sitting
and standing support for people with reduced mobility.The Invisia
Shampoo Shelf is installed with appropriate fasteners to a structural wall.
The tray (which holds bottles) is NOT intended to be a support product.
The maximum user weight for this product is 500lbs / 227kgs. Note:
Product is not intended to support full body weight. The Invisia Shampoo
Shelf is not to be used in any other way than described above.
LIMITED LIFETIME WARRANTY
Products are covered by a limited lifetime warranty against defects in
materials and workmanship for the original purchaser. Warranty excludes
products that have been damaged through misuse, accidental damage,
alteration, normal wear and tear, wood material and stain, or the use of
corrosive or abrasive cleaning products.
Buyer hereby indemnifies, agrees to hold harmless and defend HealthCraft
Products Inc. from and against any and all liabilities, claims, (founded and
unfounded), losses, damages, costs and expenses (including without
limitation consequential damages and reasonable professional fees)
resulting from buyers specification, application, or improper use of goods
described hereon; buyers omission or neglect. HealthCraft Products Inc.
does not assume any liability for damage resulting from services performed
by others or faulty installation, misuse or misapplication of goods sold by
HealthCraft Products Inc. HealthCraft Products Inc. shall not be liable for
prospective profits or special, indirect, or consequential damages, or for the
cost of any corrective work done without HealthCraft Products Inc. prior
approval. HealthCraft Products Inc. total liability hereunder shall in no
event exceed the purchase price of the goods specified hereon.
Specifications subject to change without notice.
HealthCraft Products Inc.
2790 Fenton Road
Ottawa, Canada
K1T 3T7

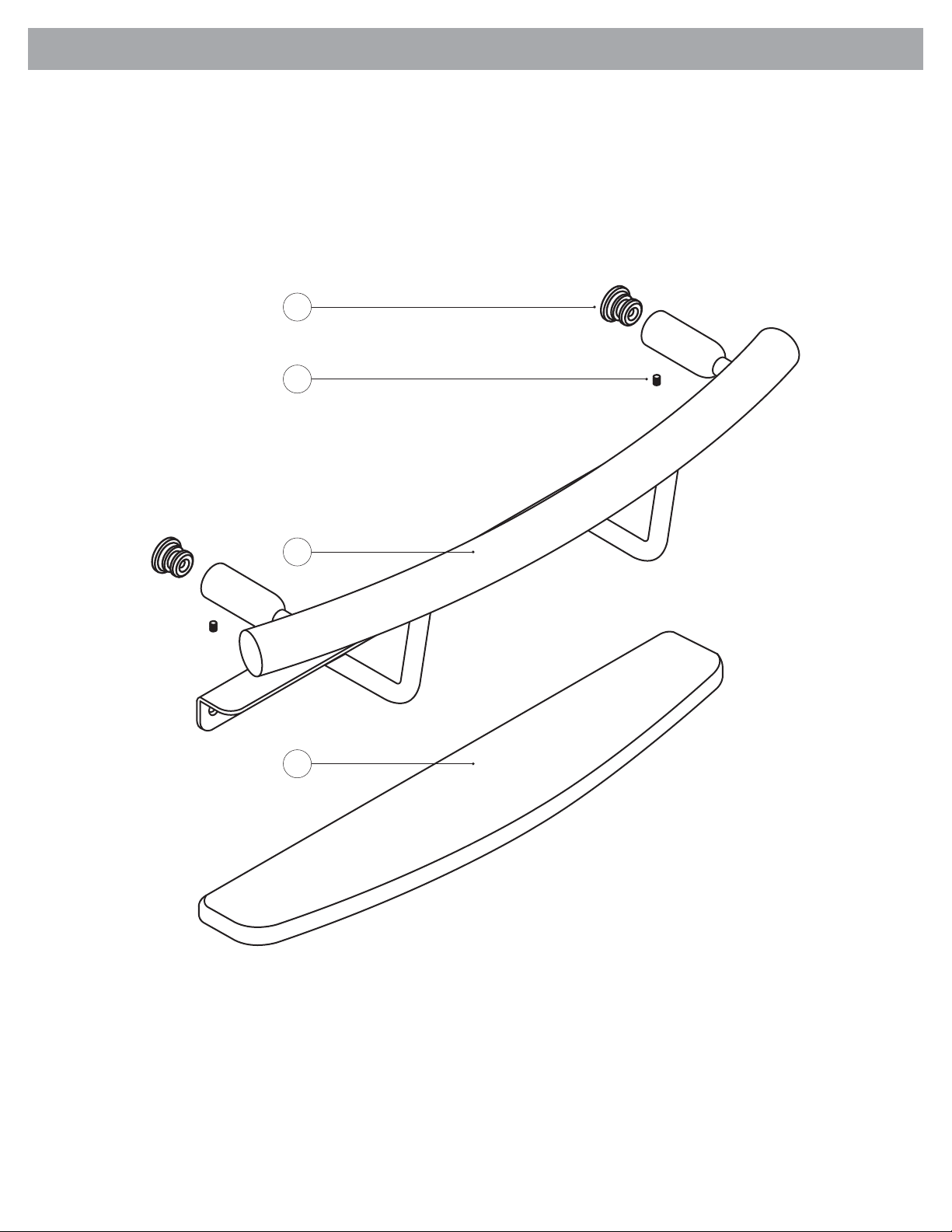

DELIVERYCONTENTS / SHAMPOO SHELF FIGUREA.
1. Rail (Shampoo Shelf)
2. Wall StemAssembly (x2)
3. #10-32 Set Screw (x2)
4. Shelf
5. Center Punch
6. 3/32" Hex Key
INSTALLATION WARNINGS FIGURE B.
1. Rail must be installed to walls that are structurally sound.
2. If desired installation location does not have adequate structure, add
wood blocking.
3. CAUTION - Do not install if there is no structure for one side.
4. CAUTION - Do not install if there is no structure behind drywall.
5. CAUTION - Do not install if structure behind walls is unknown.
6. CAUTION - Do not install into metal studs.
7. CAUTION - Do not install in fiberglass / acrylic shower enclosures with
insufficient stiffness and strength.
8. CAUTION - Rail and bathtub are slippery when wet.
SUGGESTED SHAMPOO SHELF LOCATIONS FIGURE C.
To determine the optimal mounting location, we recomment holding the rail
in place and walking through the motions of a transfer (sitting, standing,
reaching ,etc.). Recommended rail height 36-48" / 914-1219mm.

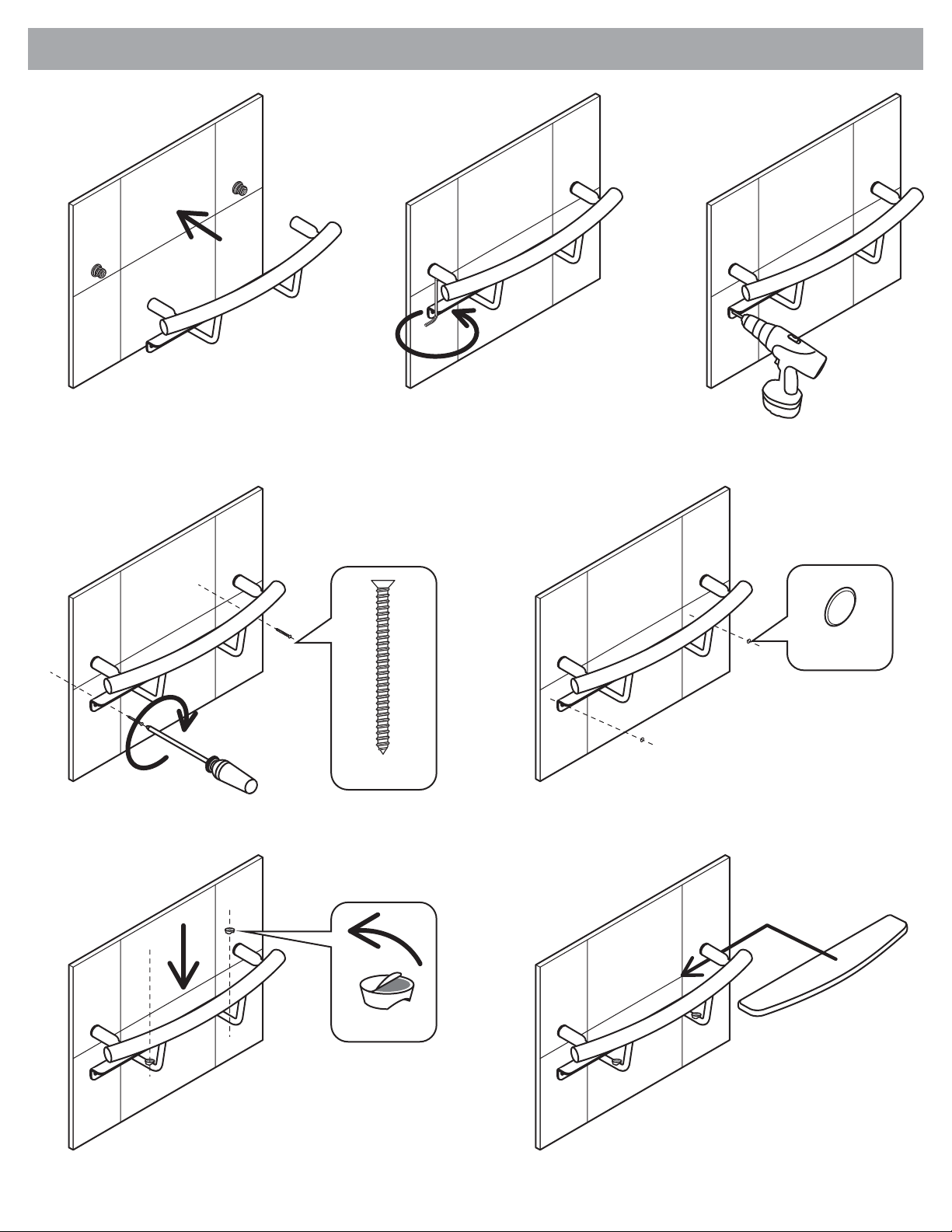

INSTALLATION FIGURE D.
1. Back off set screws from rail sockets.
2.Allow wall stems to freely move in and out of rail sockets.
3. Peel off label on back of wall stems to expose sticker.
4. With wall stems inside rail sockets, push the rail against the wall.
Ensure level.
5. Firmly press the rail so stickers on back of wall stems contact wall.
6. Remove rail carefully so wall stems stay on the wall.
7. Using wall stems as locating guides, mark the tile with center punch.
8. Drill pilot holes for fasteners. Fasten the wall stems to the wall using
appropriate fasteners and waterproofing.
9. Place rail back onto the fastened wall stems.
10. Secure rail to wall stems by tightening set screws.
11. Using wall plate as a locating guide, mark the tile with center punch
and drill pilot holes for fasteners.
12. Secure rail to wall by lower holes.
13. Cover screw heads with plastic caps (x2). Inspect hardware regularly,
and tighten if required.
14. Remove protective sheet on rubber bumper to expose adhesive, and
place (adhesive facing upward) on spoke of rail.
15. Slide tray in from the side, center with rail and lower onto bumpers so
the adhesive sticks to the bottom of the tray.

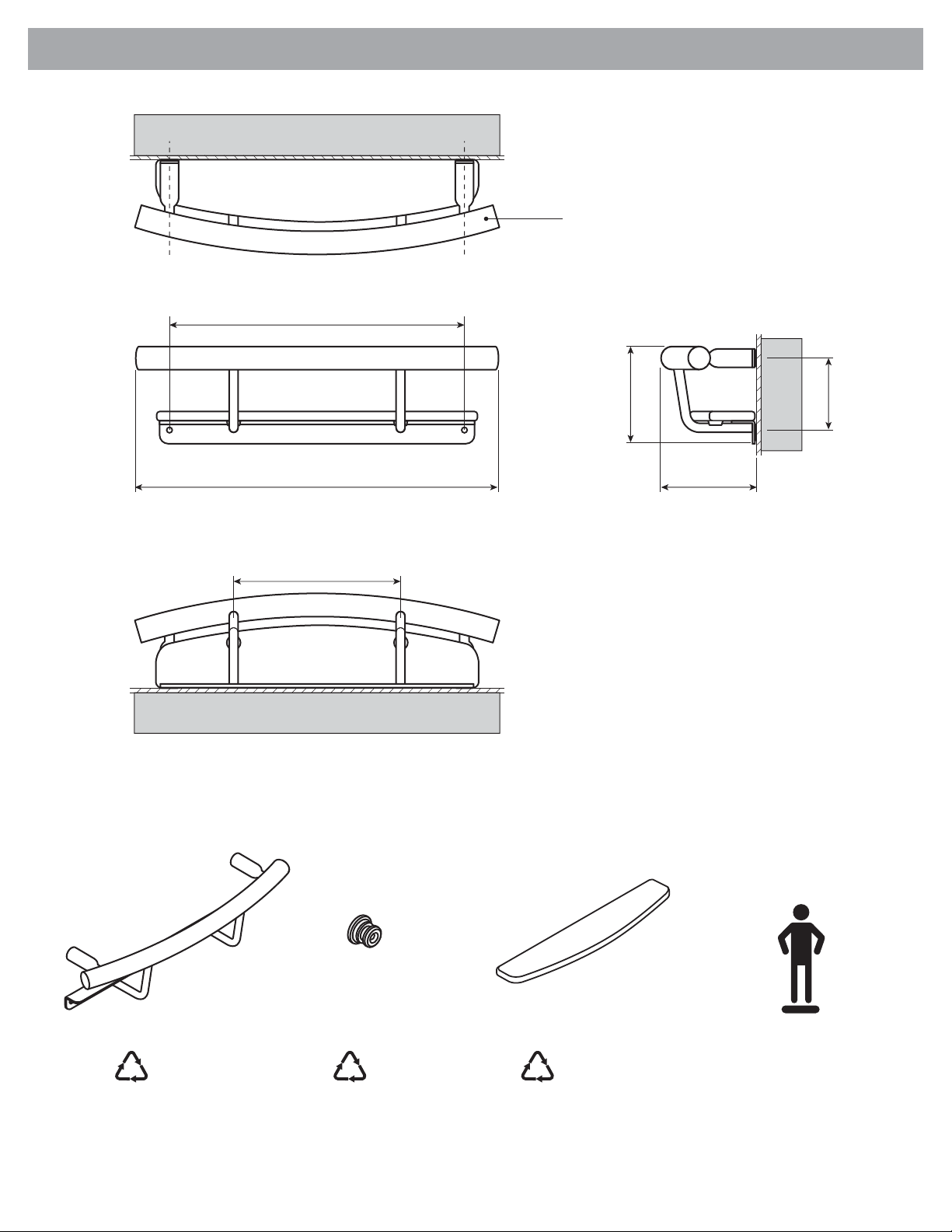

TECHNICALDATA
See Figure E.
PRODUCT USAGE
See Figure F.
Gate 88
Kanalgatan 45B
Skellefteå, Sweden
93123
7. Lock Washer, S/S (x2)
8. Plastic Cap (x2)
9. Rubber Bumper (x2)
10. #10 x 3" Wood Screw, S/S (x2)
11. #10 x 2" Wood Screw, S/S (x2)
10
EC REP

11
Français
APERÇU
Nous vous remercions d’avoir opté pour la Tablette pour shampooing
Invisia. Veuillez lire et vous familiariser avec les instructions du présent
manuel; veuillez conserver ce manuel pour consultation ultérieure. Il vous
incombe de veiller à ce que la Tablette pour shampooing Invisia est
correctement assemblée, installée et entretenue. Le défaut d’observer les
instructions contenues dans le présent manuel pourrait entraîner des
blessures graves ou la mort. Si vous ne disposez pas de l’équipement
nécessaire pour effectuer le travail décrit, nous vous conseillons de
recourir à un entrepreneur compétent pour l’installation.
La Tablette pour shampooing Invisia est la combinaison d’une barre d’appui
et d’une tablette conçue afin d’offrir un accessoire de sécurité discret dans
la salle de bain. La Tablette pour shampooing Invisia offre un support
vertical et horizontal modéré permettant aux personnes à mobilité réduite
de passer en position assise ou debout. La Tablette pour shampooing
Invisia doit être installée à la paroi structurelle au moyen de dispositifs de
fixation appropriés. Le plateau (sur lequel reposent les bouteilles) N’EST
PAS destiné à être un accessoire de soutien. Le poids maximal de l’usager
pour ce produit est de 227 kg/500 lb. Remarque : Le produit n’est pas
destiné à soutenir tout le poids corporel. La Tablette pour shampooing
Invisia ne doit pas être utilisée autrement qu’il est décrit ci-dessus.
GARANTIE LIMITÉE À VIE
Les produits sont protégés par une garantie à vie contre les défauts,
pièces et main-d’œuvre, pour l’acheteur initial. La garantie ne s’applique
pas aux produits qui ont été endommagés en raison d’un abus, d’un
dommage accidentel, d’une modification, d’une usure normale, non plus
qu’elle s’applique aux matériaux en bois ou aux taches, ou suite à
l’utilisation de produits d’entretien abrasifs et corrosifs.
L'acheteur, par la présente, indemnise, accepte de garantir et de défendre
HealthCraft Products inc. à l'égard de toutes responsabilités, réclamations
(fondées et non fondées), pertes, dommages, coûts et dépenses (y
compris, mais sans s'y limiter, des dommages consécutifs et des
honoraires professionnels raisonnables) résultant de la spécification des
acheteurs, une application ou une mauvaise utilisation des produits décrits
ici; l'omission ou la négligence des acheteurs. HealthCraft Products inc.
décline toute responsabilité pour les dommages résultant de services
rendus par d'autres parties ou suite une installation défectueuse, une
mauvaise utilisation ou une mauvaise application des marchandises
vendues par HealthCraft Products inc. HealthCraft Products inc. ne sera
pas responsable pour les bénéfices potentiels ou dommages spéciaux,
indirects ou consécutifs, ou pour le coût des travaux correctifs réalisés
sans l'approbation préalable de HealthCraft Products inc. La responsabilité
totale de HealthCraft Products inc. en vertu des présentes ne doit en
aucun cas excéder le prix d'achat des marchandises, tel que précisé aux
présentes. Les caractéristiques peuvent faire l’objet de à changement sans
préavis.
HealthCraft Products Inc.
2790 Fenton Road
Ottawa, Canada
K1T 3T7
CONTENUÀLALIVRAISON–TABLETTEPOURSHAMPOOING FIGUREA.
1. Rampe (tablette pour shampooing)
2. Tige murale (x2)
3. Vis de réglage #10-32 (x2)
4. Plateau
5. Pointeau
6. Clé hexagonale 3/32 po
AVERTISSEMENTS LORS DE L’INSTALLATION FIGURE B.
1. La rampe doit être installée sur des murs dont la structure est solide.
2. Si l’emplacement désiré n’offre pas une structure adéquate, ajoutez
des blocs de bois.
3.ATTENTION – Ne pas installer s’il n’y a pas de structure d’un côté.
4.ATTENTION – Ne pas installer s’il n’y a pas d’élément de structure
derrière le gypse.
5.ATTENTION – Ne pas installer si la structure derrière le mur n’est pas
connue.
6.ATTENTION – Ne pas installer dans des colombages métalliques.
7.ATTENTION – Ne pas installer sur des cabinets de douche en fibre de
verre ou en acrylique n’offrant pas suffisamment de rigidité et de
robustesse.
8.ATTENTION – La rampe et la baignoire sont glissants lorsque mouillés.
EMPLACEMENT SUGGÉRÉ POUR FIGURE C.
LATABLETTE POUR SHAMPOOING
Afin de déterminer l’emplacement optimal pour l’installation, nous
conseillons de maintenir la rampe en place en place et d’effectuer les
mouvements de transfert (positions assise et debout, atteinte, etc.). La
hauteur recommandée est de 914-1219 mm/36-48 po.
INSTALLATION FIGURE D.
1. Retirez les vis de réglage de la rampe.
2. Libérez les tiges des fiches de la rampe.
3. Retirez la pellicule à l’arrière des tiges afin d’exposer la partie collante.
4. En ayant les tiges à l’intérieur des fiches, poussez la rampe contre le
mur. Vérifiez le niveau.
5.Appuyez fermement sur la rampe de façon à ce que la partie arrière
collante soit en contact avec le mur.
6. Retirez délicatement la rampe afin que les tiges demeurent au mur.
7.Au moyen de la plaque murale en guise de gabarit, marquez
l’emplacement des trous inférieurs. Vérifiez le niveau.
8. Percez les trous pilotes pour les dispositifs de fixation. Fixez les tiges
au mur au moyen de dispositifs de fixation appropriés, et imperméabilisez.
9. Remettez la rampe sur les tiges fixées
10. Fixez la rampe sur les tiges en serrant les vis.
11.Au moyen des tiges, marquez la tuile avec le pointeau et percez les
trous pilotes pour les dispositifs de fixation.
12. Fixez la rampe au mur par les trous inférieurs. Couvrez les têtes des
vis avec les capuchons en plastique (x3). Vérifiez régulièrement la
quincaillerie, et resserrez au besoin.
13. Couvrez les têtes des vis avec les capuchons en plastique (x2).
Vérifiez régulièrement la quincaillerie, et resserrez les vis au besoin.
14. Retirez la pellicule protectrice du pare-chocs en caoutchouc afin
d’exposer la partie collante, et placez-la (face vers le haut) sur la rampe.
15. Faites glisser le plateau de côté, centrez-le sur la rampe et abaissez
jusqu’aux pare-chocs de façon à ce que la partie collante adhère à la base
du plateau.
DONNÉES TECHNIQUES
Voir la Figure E.
UTILISATION DU PRODUIT
Voir la Figure F.
Gate 88
Kanalgatan 45B
Skellefteå, Sweden
93123
7. Rondelle de blocage, S/S (x2)
8. Capuchon en plastique (x2)
9. Pare-chocs en caoutchouc (x2)
10. Vis à bois #10 x 3 po, S/S (x2)
11. Vis à bois #10 x 2 po, S/S (x2)
EC REP

12
Español
GENERAL
Gracias por elegir el estante para champú Invisia. Lea y asegúrese de
comprender las instrucciones de este manual, y guárdelo para referencia
futura. Es su responsabilidad verificar que su estante para champú Invisia
sea ensamblado, instalado y cuidado correctamente. Si no se siguen las
instrucciones de este manual, podrían producirse como resultado lesiones
graves o aun la muerte. Si usted no tiene los medios para realizar el
trabajo que se describe, recomendaríamos que haga instalar el estante
para champú Invisia por un contratista calificado.
El estante para champú Invisia es una combinación de barra para sujeción y
estante, que ha sido concebida para disimular elementos de seguridad en un
accesorio para el baño. El estante para champú Invisia ha sido concebido
para soportar una carga vertical y horizontal moderada, con el objetivo de
ofrecer apoyo a las personas con movilidad reducida cuando se sientan o se
ponen de pie. El estante para champú Invisia se instala con sujetadores
apropiados que lo fijan a una pared estructural. La bandeja (para frascos)
NO ha sido concebida como producto para sostén. El peso máximo del
usuario de este producto es de 500 lb/227 kg. Nota: El producto no está
destinado a soportar el peso total del cuerpo. El estante para champú Invisia
no debe usarse de ninguna otra forma fuera de lo antes descrito.
GARANTÍALIMITADADE POR VIDA
Los productos están cubiertos por una garantía limitada de por vida por
defectos en los materiales y la mano de obra, en beneficio del comprador
original. La garantía excluye productos que hayan sido dañados por uso
incorrecto, daño accidental, alteración, desgaste normal, materiales de
madera y teñido, o el uso de productos de limpieza corrosivos o abrasivos.
Por el presente, el comprador mantiene indemne y se manifiesta de
acuerdo en liberar y defender a HealthCraft Products Inc. de toda
responsabilidad, reclamo (fundado o infundado), pérdida, daño, costo y
gasto (incluidos, sin que esto excluya otras posibilidades, los daños
derivados y las costas profesionales razonables) que resulte de la
especificación, la aplicación o el uso inapropiados de los productos que
aquí se describen, como también de toda omisión o negligencia por parte
del comprador. HealthCraft Products Inc. no asume ninguna
responsabilidad por daños resultantes de los servicios prestados por otros,
como tampoco de la instalación defectuosa, del uso incorrecto o de la
aplicación incorrecta de los bienes vendidos por HealthCraft Products Inc.
HealthCraft Products Inc. no será responsable por los beneficios
potenciales o los daños especiales, indirectos o derivados, ni por el costo
de ninguna tarea correctiva realizada sin la previa aprobación de
HealthCraft Products Inc. La responsabilidad total de HealthCraft Products
Inc. en virtud del presente no será superior en ningún caso al precio de
compra de los productos aquí especificados. Las especificaciones están
sujetas a cambios sin previo aviso.
HealthCraft Products Inc.
2790 Fenton Road
Ottawa, Canada
K1T 3T7
CONTENIDOENTREGADO/ESTANTEPARACHAMPÚ INVISIA FIGURAA.
1. Barandal (estante para champú)
2. Conjunto del vástago de pared (x2)
3. Tornillo de presión #10-32 (x2)
4. Estante
5. Punzón
6. Llave hexagonal de 3/32"
ADVERTENCIAS DE INSTALACIÓN FIGURAB.
1. El barandal se debe instalar sobre paredes de estructura sólida.
2. Si el lugar donde se desea hacer la instalación no tiene una estructura
adecuada, agregue suplementos de madera.
3. PRECAUCIÓN – No instalar si no hay una estructura para un lateral.
4. PRECAUCIÓN – No instalar si no hay una estructura detrás del panel
de yeso.
5. PRECAUCIÓN – No instalar si se desconoce la estructura que está
detrás de la pared.
6. PRECAUCIÓN – No instalar sobre montantes de metal.
7. PRECAUCIÓN – No instalar en cerramientos para ducha de fibra de
vidrio o acrílico sin la suficiente rigidez y resistencia.
8. PRECAUCIÓN – El barandal y la tina son resbaladizos cuando están
húmedos.
UBICACIONES SUGERIDAS PARA FIGURAC.
ELESTANTE PARACHAMPÚ
Afin de determinar la ubicación óptima para montarlo, recomendamos
sostener el barandal en el lugar y simular los movimientos de traslado
(sentarse, ponerse de pie, estirarse, etc.). La altura recomendada para el
barandal es de 36-48" / 914-1219mm.
INSTALACIÓN FIGURAD.
1. Retirar los tornillos de presión de los encastres del barandal.
2. Permitir que los vástagos de pared entren y salgan libremente de los
encastres del barandal.
3. Retirar la etiqueta de la parte posterior de los vástagos para dejar
expuesto el adhesivo.
4. Con los vástagos dentro de los encastres del barandal, empujar el
barandal contra la pared.Asegurar que esté a nivel.
5. Presionar firmemente el barandal para que los adhesivos que están en
la parte trasera de los vástagos hagan contacto con la pared.
6.Retirarel barandal con cuidado para que los vástagosquedensobrelapared.
7. Usando los vástagos como guías de ubicación, marcar el azulejo con
un punzón.
8. Perforar orificios guía para los sujetadores. Fijar los vástagos a la pared
usando sujetadores apropiados e impermeabilizante.
9. Volver a colocar el barandal sobre los vástagos asegurados.
10. Fijar el barandal a los vástagos ajustando los tornillos de presión.
11. Usando la placa de pared como guía de ubicación, marcar el azulejo
con un punzón y perforar orificios guía para los sujetadores.
12. Fijar el barandal a la pared por los orificios inferiores.
13. Cubrir las cabezas de tornillo con casquetes plásticos (x2). Inspeccionar
regularmente los accesorios de ferretería, y ajustar si es necesario.
14. Retirar la hoja protectora del suplemento de goma para dejar
expuesto el adhesivo, y colocar (con el adhesivo hacia arriba) sobre el
soporte del barandal.
15. Deslizar la bandeja desde el costado, centrar con el barandal y bajar
hacia los suplementos de manera tal que el adhesivo se adhiera a la parte
inferior de la bandeja.
DATOS TÉCNICOS
Consulte la Figura E.
UTILIZACIÓN DELPRODUCTO
Consulte la Figura F.
Gate 88
Kanalgatan 45B
Skellefteå, Sweden
93123
7.Arandela de seguridad,A/I (x2)
8. Casquete plástico (x2)
9. Suplemento de goma (x2)
10. Tornillo para madera #10 x 3",
A/I (x2)
11.Tornillo para madera #10 x 2",
A/I (x2)
EC REP

Svenska
ÖVERSIKT
Tack för att du väljer Invisia schampohylla. Läs igenom och se till att du
förstår anvisningarna i den här handboken. Spara handboken för framtida
bruk. Du ansvarar själv för att se till att din Invisia schampohylla monteras,
installeras och underhålls ordentligt. Underlåtelse att följa anvisningarna i
den här handboken kan leda till allvarliga skador eller dödsfall. Om du inte
klarar av att utföra det arbete som beskrivs, rekommenderar vi att du låter
en behörig hantverkare installera Invisia schampohylla.
Invisia schampohylla är en kombinerad gripstång och hylla där snygg
design och trygghet kombineras i ett badrumstillbehör. Invisia
schampohylla är avsedd för måttlig belastning vertikalt och horisontellt för
att tillhandahålla stöd vid sittande och stående ställning för personer med
nedsatt rörlighet. Invisia schampohylla installeras med lämpliga fästen på
en bärande vägg. Förvaringsbrickan (där flaskorna står) är INTE avsedd att
användas som stöd. Maxvikten för en användare av den här produkten är
227 kg. Obs! Produkten är inte avsedd att stödja full kroppsvikt. Invisia
schampohylla ska inte användas på något annat sätt än enligt
beskrivningen ovan.
BEGRÄNSAD LIVSTIDSGARANTI
Den ursprungliga köparen får en begränsad livstidsgaranti som täcker fel i
material och tillverkningen av produkterna. Garantin gäller inte produkter
som har skadats till följd av felaktig användning, genom olyckshändelse,
modifiering, normalt slitage, kontakt med eller missfärgning från
trämaterial, eller användningen av frätande eller slipande rengöringsmedel.
Köparen samtycker härmed till att gottgöra, försvara och hålla HealthCraft
Products Inc. skadelösa från alla betalningsskyldigheter, anspråk (med
eller utan grund), förluster, skador, kostnader och utgifter (inklusive, men
inte begränsat till, följdskador och rimliga arvoden) som uppstår till följd av
köparens specifikation, tillämpning eller felaktiga användning av varor som
beskrivs häri, samt köparens försummelse eller vårdslöshet. HealthCraft
Products Inc. bär inget ansvar för skador som uppstår till följd av tjänster
som utförs av tredje part eller felaktig installation, felaktig användning eller
tillämpning av varor som säljs av HealthCraft Products Inc. HealthCraft
Products Inc. bär inget ansvar för eventuella vinster eller särskilda eller
indirekta skador eller följdskador, eller för kostnaden av korrigerande
arbeten som utförs utan godkännande från HealthCraft Products Inc.
HealthCraft Products Inc. totala betalningsskyldighet ska inte under några
omständigheter överstiga inköpspriset för varorna som anges häri.
Specifikationerna kan ändras utan föregående meddelande.
HealthCraft Products Inc.
2790 Fenton Road
Ottawa, Canada
K1T 3T7
Distribueras av Now BoardingAB i Sverige.
LEVERANSINNEHÅLL/SCHAMPOHYLLA FIGURA.
1. Stödstång (schampohylla)
2. Självhäftande väggförankring (× 2)
3. #10-32 ställskruv (× 2)
4. Hylla
5. Körnare
6. 3/32" insexnyckel
INSTALLATIONSVARNINGAR FIGUR B.
1.Stödstångenskainstalleraspåväggarsomärkonstruktionsmässigt lämpliga.
2. Om konstruktionen på önskad installationsplats inte är godtagbar kan
du använda kortlingar.
3.VARNING– Installera inte om det inte finnsnågonkonstruktionpåenasidan.
4.VARNING–Installerainteomdetintefinnsnågonkonstruktionbakomgipsvägg.
5. VARNING – Installera inte schampohyllan om du inte känner till hur
konstruktionen bakom väggarna ser ut.
6. VARNING – Sätt inte fast schampohyllan i metallreglar.
7. VARNING – Installera inte schampohyllan i duschkabiner i
glasfiber/akryl som inte är tillräckligt styva eller starka.
8. VARNING – Stödstången och badkaret är hala när de är våta.
FÖRESLAGNAINSTALLATIONSPLATSER FÖR SCHAMPOHYLLA
FIGUR C.
För att fastställa den bästa möjliga installationsplatsen rekommenderar vi
att du håller stödstången på plats och går igenom de olika rörelserna (t.ex.
när man sätter sig, ställer sig upp, sträcker sig efter något osv.).
Rekommenderad höjd för stödstången är 91–122 cm.
INSTALLATION FIGUR D.
1. Lossa ställskruvarna från stödstångens hållare.
2.Se till att väggförankringarnakanrörasigfritt in och uturstödstångenshållare.
3. Ta bort skyddsfilmen på väggförankringarnas baksida för att exponera
den självhäftande tejpen.
4. Låt väggförankringarna sitta i stödstångens hållare och tryck
stödstången mot väggen. Se till att den sitter rakt.
5. Tryck hårt på stödstången så att den självhäftande tejpen på
väggförankringarnas baksida kommer i kontakt med väggen.
6.Ta försiktigt bort stödstången så attväggförankringarnasitterkvarpå väggen.
7.Använd väggförankringarnasom vägledning och märk kaklet med körnaren.
8. Förborra hål för fästelementen. Sätt fast väggförankringarna ordentligt i
väggen med hjälp av lämpliga fästelement och vattentätning.
9. Sätt tillbaka stödstången på de ditsatta väggförankringarna.
10. Se till att stödstången sitter fast i väggförankringarna genom att dra åt
ställskruvarna.
11.Använd väggplattan som vägledning, märk kaklet med körnaren och
förborra hål för fästelementen.
12. Sätt fast stödstången ordentligt i väggen med hjälp av de nedre hålen.
13. Täck skruvhuvudena med plastlock (× 2). Kontrollera fästelement och
beslag regelbundet. Dra åt dem vid behov.
14. Ta bort skyddsfilmen på gummibufferten för att exponera den
självhäftande tejpen och placera den på stödstångens stag (med den
självhäftande tejpen vänd uppåt).
15. Skjut in brickan från sidan, centrera den med stödstången och sänk
ned den på buffertarna så att den självhäftande tejpen fäster på brickans
undersida.
TEKNISKAUPPGIFTER
Se figur E.
PRODUKTANVÄNDNING
Se figur F.
Gate 88
Kanalgatan 45B
Skellefteå, Sweden
93123
7. Fjäderbricka, S/S (× 2)
8. Plastlock (× 2)
9. Gummibuffert (× 2)
10. #10 × 3" träskruv, S/S (× 2)
11. #10 × 2" träskruv, S/S (× 2)
EC REP
13
