Iseo V364 User manual
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
Noncontractual document. Subject to change. Cod. KW14341 - 28/06/2022
V364 Relay Installation Guide(EN) - © 2022 Iseo Serrature S.p.a.
WARNINGS
Read this manual prior to use the device in order to ensure a safe and proper use.
Preserve this manual as future reference.
The installation and maintanance of the device must be carried out by qualied technical staff, adequately
trained by ISEO.
The instructions should be carefully followed during installation. These instructions and any maintenance
instructions should be passed on by the installer to the user.
No modications of any kind are permitted, except for those described in these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a
credential reader for civil and industrial locations. Any other use is considered improper and dangerous.
The electrical connection must be made according to the constructor's instructions and respecting the
regulations in force.
In the event of a failure and/or poor operation, remove the power supply using the main switch and do not
tamper with it. For all repairs, exclusively contact a technical assistance center authorized by the constructor.
Disconnect the power supply before carrying out any technical service that involves opening or accessing
the internal parts of the product.
1. TECHNICAL DATA
PRODUCT:
V364 Relay.
APPLICATION:
To open any electrical device.
MODELS:
1. V364 Relay (with built in BLE module).
2. V364 Relay with remote BLE module.*
HOUSING:
- To e xed to the wall.
- To be placed inside a box.
- On a DIN35 Rail with the additional mounting clip.
OPERATING TEMPERATURES:
OUTPUTS:
- 1 Power Relay: RELAY
NO contact (normally open)
30VDC/VAC - 5A max with RESISTIVE loads
- Working and storage: -25°C/+70°C.
- H.R.: Max. 95% without condensing.
2. MODELS AND DIMENSIONS
53 mm
35 mm
109 mm
65 mm 15 mm
26 mm
V364 Relay (with built in BLE)
V364 Relay with remote BLE
V364 Relay
V364 RELAY
RELAY:5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
Remote Bluetooth Module
V364 RELAY
MADE IN ITALY
Max cable length = 3mt
IP53
Remote BLE
82 mm
3. PRINCIPLE OF WORKING
POWER IN
On average
10mt*
*Phone Bluetooth trasmission total distance may vary
depending on V364 Relay location and surrounding
environment. For example walls, doors, glazed surfaces
can reduce or stop the communication between phone
and V364 Relay.
V364 RELAY
RELAY:5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
4. ELECTRICAL CONNECTIONS
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
Power IN
RELAY
Remote BLE connector
available only with V364
Relay with remote BLE.
INPUTS
Power IN
Description
Power supply
OUTPUTS
RELAY
Description
5A power relay NO
For INPUTS and OUTPUTS
technical data see Box 1.
5. CONNECTION EXAMPLE: V364 RELAY OPENS AN ELECTRIC LOCK
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364V
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Power
supply
Electric lock
6. CONNECTION EXAMPLE: V364 RELAY OPENS MULTIBLINDO eMOTION
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Power
supply
Multiblindo
eMotion
PACKAGE CONTENT:
- 1 V364 Relay
- 1 DIN rail mounting clip with screws
- 1 BLE remote module with cable
(only for model 2)*
- 1 Installation guide (EN/IT)
COMMUNICATION INTERFACE:
Bluetooth 5.0 - Frequency 2,40 - 2,4835 GHz
Maximum power: 5,25 mW
POWER SUPPLY:
10
÷
30 VDC (2W)
12
÷
24 VAC (4VA)
If the power supply has a power greater than 90W and it’s not SELV type (Safety Extra Low Voltage - double
insulation, overcurrent and short-circuit protected), it must be provided upstream of the lock power input, an
appropriate protection switch (circuit breaker), or delayed fuse with protection value equal to 1A.
Output NC
Output NO (default)
*
V364 RELAY
INSTALLATION GUIDE (EN) EC Declarations of conformity available at:
https://www.iseo.com/it/en/download
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATE ACCESS
TECHNOLOGIES
Turnstile

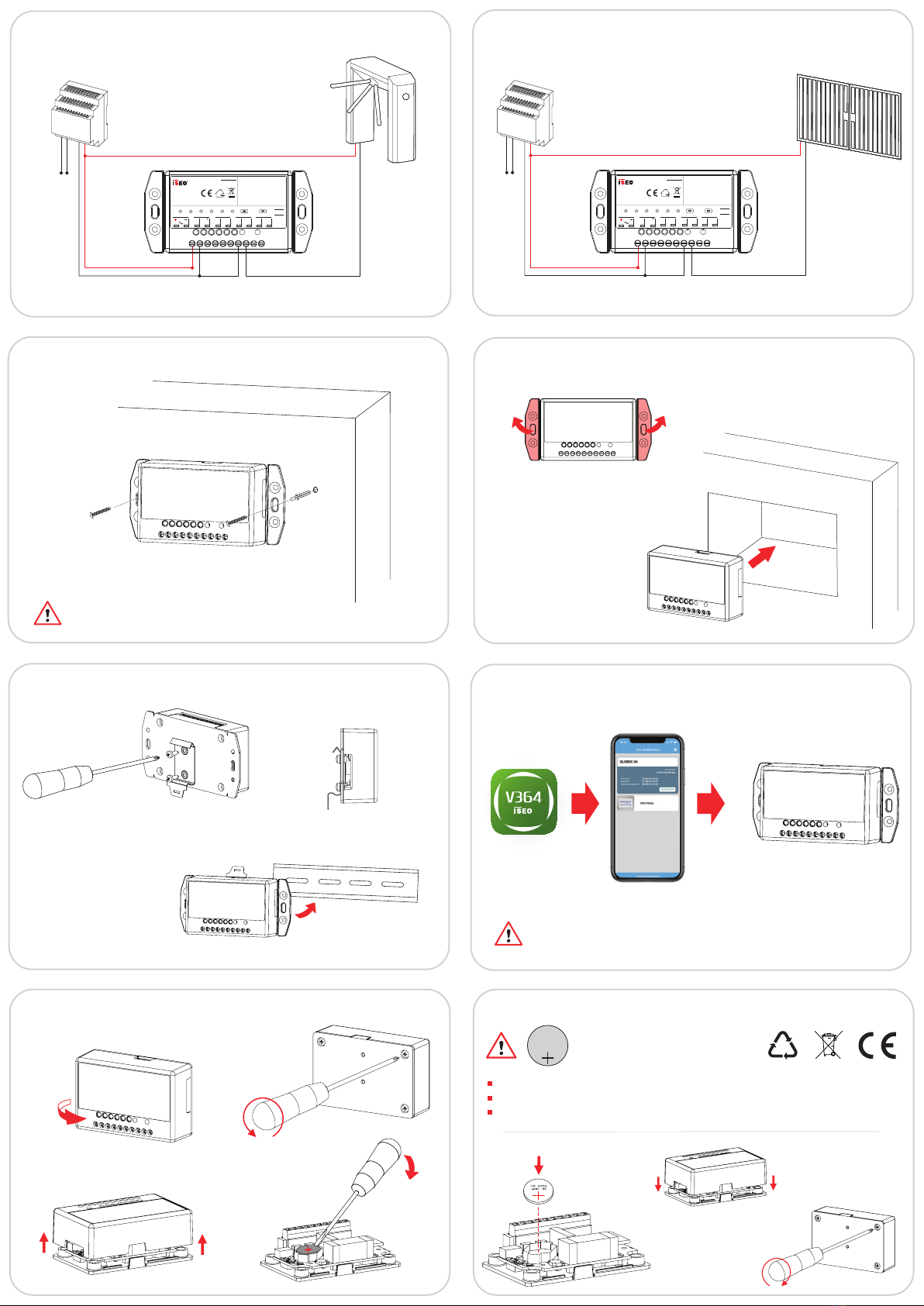

7. CONNECTION EXAMPLE: V364 RELAY OPENS A TURNSTILE
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Power
supply Electric gate
8. CONNECTION EXAMPLE: V364 RELAY OPENS A GATE
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Power
supply
9. INSTALLATION ON THE WALL
Wall xing screws and plugs (4mm diameter), supplied in the kit.
CRACK! CRACK!
10. INSTALLATION INSIDE A BOX
1
2
12. FIRST CONFIGURATION
For the V364 Relay conguration read the V364 2.0 System Administrator Manual available at:
iseo.com.
11. INSTALLATION ON THE DIN RAIL
12
3
Lithium Battery
CR2032 - 3V
3V
CR2032
Lithium
Risk of explosion if the battery is replaced with an incorrect type.
Dispose of batteries according to your local environmental laws and guidelines.
Battery replacement must be carried out by qualied technical staff.
13. MAINTANANCE: BATTERY REMOVAL 14. MAINTANANCE: INSTALLING NEW BATTERY
1
2
3
4
1
PUSH
2
3
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
V364 RELAY AVVERTENZE
1. DATI TECNICI
PRODOTTO:
V364 Relay.
APPLICAZIONE:
Per aprire qualsiasi dispositivo elettrico.
MODELLI:
1. V364 Relay (con modulo BLE interno).
2. V364 Relay con modulo BLE esterno.*
FISSAGGIO:
- Su una parete.
- All’interno di una scatola o sede.
- Su barra DIN35 utilizzando la clip di montaggio.
TEMPERATURE DI FUNZIONAMENTO:
USCITE:
- 1 Relè di potenza: RELAY
Contatto NO (normalmente aperto)
30VDC/VAC - 5A max con carico RESISTIVO
-
Funzionamento e immagazzinamento:
-25°C/+70°C.
- H.R.: Max. 95% senza condensa.
2. MODELLI E DIMENSIONI
53 mm
35 mm
109 mm
65 mm 15 mm
26 mm
V364 Relay (con modulo BLE interno)
V364 Relay con modulo BLE esterno
V364 Relay
V364 RELAY
RELAY:5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
Remote Bluetooth Module
V364 RELAY
MADE IN ITALY
Lunghezza cavo max. = 3mt
IP53
BLE remoto
82 mm
3. PRINCIPIO DI FUNZIONAMENTO
ALIMENTAZIONE
In media
10mt*
*La distanza totale della trasmissione Bluetooth del
telefono può variare a seconda dell’ubicazione dello V364
Relay e dell’ambiente circostante. Per esempio muri,
porte, vetrate, possono ridurre o interrompere la
comunicazione tra telefono e V364 Relay.
V364 RELAY
RELAY:5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
5. ESEMPIO DI COLLEGAMENTO: V364 RELAY APRE UNA SERRATURA ELETTRICA
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Alimentazione Serratura
elettrica
6. ESEMPIO DI COLLEGAMENTO: V364 RELAY APRE UNA MULTIBLINDO eMOTION
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
230VAC
Multiblindo
eMotion
CONTENUTO CONFEZIONE:
- 1 V364 Relay
- 1 Clip di montaggio per barra DIN con viti
- 1 Modulo BLE remoto con cavo
(solo per il modello 2)*
- 1 Guida installazione (EN/IT)
INTERFACCIA DI COMUNICAZIONE:
Bluetooth 4.0 - Frequenza 2,40 - 2,4835 GHz
Potenza massima: 5,25 mW
ALIMENTAZIONE:
10
÷
30 VDC (2W)
12
÷
24 VAC (4VA)
Se l'alimentatore ha potenza maggiore di 90W o non è di tipo SELV (doppio isolamento e protetto da
sovracorrenti e corto circuito), deve essere previsto, a monte dell'ingresso di alimentazione della serratura, un
appropriato interruttore di protezione (magnetotermico) o fusibile ritardato, con valore di protezione pari a 1A.
Alimentazione
Leggere il manuale utente prima dell’utilizzo del prodotto al ne di garantire un uso sicuro e corretto.
Conserva questo manuale come riferimento futuro.
L’installazione e la manutenzione del prodotto devono esssere effettuate da personale tecnico qualicato,
adeguatamente addestrato da ISEO.
Le istruzioni devono essere seguite attentamente durante l’installazione. L’installatore deve fornire all’
utente queste istruzioni ed eventuali istruzioni per la manutenzione.
Il prodotto dovrà essere destinato solo all’uso per il quale è stato espressamente concepito e cioè come lettore
di credenziali per ambiente civile e industriale. Ogni altro uso è da considerarsi improprio e pericoloso.
I collegamenti elettrici devono essere fatti secondo le istruzioni del costruttore e nel rispetto delle
normative vigenti.
In caso di guasto e/o cattivo funzionamento, scollegare l'alimentazione utilizzando l'interruttore generale
senza effettuare manomissioni. Per le riparazioni, rivolgersi esclusivamente a un centro di assistenza tecnica
autorizzato dal costruttore.
Scollegare l’alimentazione prima di eseguire qualsiasi intervento tecnico che comporti l’apertura o
l’accesso alle parti interne del prodotto.
Nessuna modica di alcun tipo è consentita, ad eccezione di quelle descritte in queste istruzioni.
4. CONNESSIONI ELETTRICHE
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
Power IN
RELAY
Connettore per BLE
remoto disponibile solo
con V364 Relay con
modulo BLE esterno.
Per i dati tecnici di INPUT
e OUTPUT vedi il Box 1.
Output NC
Output NO (default)
*
INGRESSI
Power IN
Descrizione
Alimentazione
USCITE
RELAY
Descrizione
Relè di potenza 5A NO
EC Declarations of conformity available at:
https://www.iseo.com/it/it/download
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
Documento non contrattuale. Soggetto a modica. Cod. KW14341 - 28/06/2022
Guida Installazione V364 Relay (IT) - © 2022 Iseo Serrature S.p.a.
GUIDA INSTALLAZIONE (IT)
ULTIMATE ACCESS
TECHNOLOGIES
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
7.
ESEMPIO DI COLLEGAMENTO: V364 RELAY APRE UN TORNELLO
230VAC
Cancello
elettrico
8. ESEMPIO DI COLLEGAMENTO: V364 RELAY APRE UN CANCELLO ELETTRICO
230VAC
9. INSTALLAZIONE SU UNA PARETE
Viti e tasselli per ssaggio a muro (diametro 4mm), forniti nel kit.
CRACK! CRACK!
10. INSTALLAZIONE ALL’INTERNO DI UNA SCATOLA O SEDE
1
2
12. PRIMA CONFIGURAZIONE
11. INSTALLAZIONE SU BARRA DIN
12
3
Pila al litio
CR2032 - 3V
3V
CR2032
Lithium
13. MANUTENZIONE: RIMOZIONE PILA 14. MANUTENZIONE: INSTALLAZIONE NUOVA PILA
1
2
3
4
1
PREMI
2
3
Alimentazione Alimentazione
Tornello
Pericolo d’esplosione se la pila è sostituita con altra di tipo errato.
Smaltire separatamente le pile usate seguendo le disposizioni locali.
La sostituzione della pila deve essere effettuata da personale tecnico qualicato.
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
V364 RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
VDC
MASTER
REX+
REX
IN
GND
COM
NO
COM
SW1
RELAYOUTINREXPowerV364
Power IN REX INPUT RELAY OUTPUT
NO
SER
AUX
REMOTE ANT.
Per la congurazione del V364 Relay legg il V364 2.0 System Administrator Manual disponibile
al sito web: iseo.com.
ULTIMATEACCESS
TECHNOLOGIES
ULTIMATEACCESS
TECHNOLOGIES
Other manuals for V364
1
Table of contents
Languages:
