Island Umbrella Sunbrella NU6045 User manual

www.bluewaveproducts.com
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
10’ Santorini II Square Cantilever Umbrella
with Sunbrella® Fabric
NU6045 • NU6050 • NU6055 • NU6070 • NU6080
NU6170 • NU6175 • NU6180 • NU6185 • NU6190
Parasol cantilever carré Santorini II, 3 m x 3 m
toile Sunbrella®
Ver. 0916

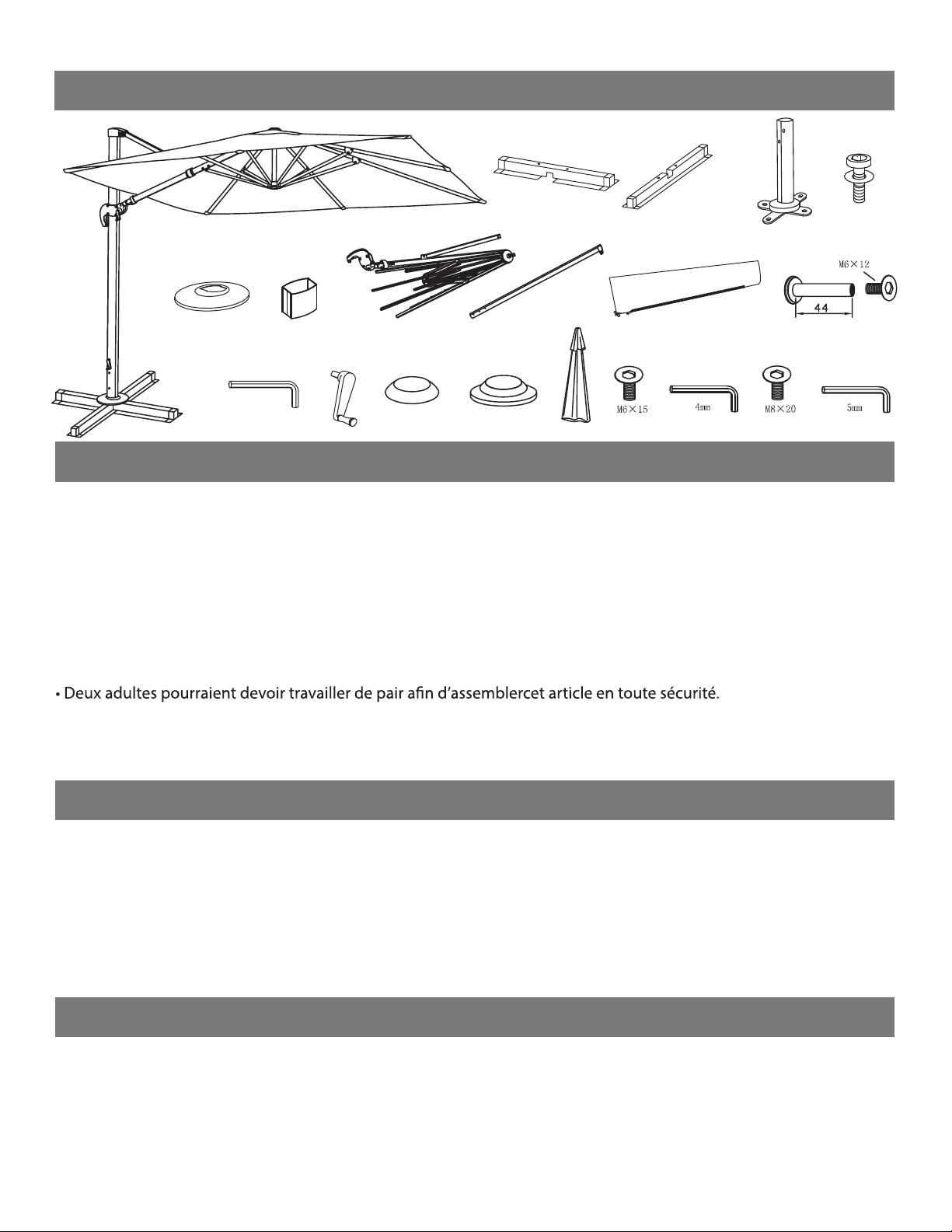

PACKAGE CONTENTS / CONTENU DE L'EMBALLAGE
SAFETY INFORMATION / CONSIGNES DE SÉCURITÉ
Please read and understand this entire manual before attempting to assemble or install the product.
• Assemble on a soft, non-abrasive surface.
• Two adults may be required for safe assembly.
• Do not leave the umbrella open during high winds. Fully close the umbrella during windy conditions.
• When not in use, keep the umbrella closed.
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler, d’utiliser ou d’installer
le produit.
• Assemblez l'article sur une surface souple et non abrasive.
• Ne laissez pas le parasol ouvert lorsque les vents sont violents. Lors des périodes venteuses,tournez la ouvrir jusqu’à
ce que le parasol soit fermé.
• Gardez le parasol fermé lorsque vous ne vous en servez pas.
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list.
If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 60 minutes.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le contenu de
l’emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : 60 minutes.
PREPARATION / PRÉ PARATION
CARE AND MAINTENANCE / ENTRETIEN
• Clean with mild soap and lukewarm water, rinse, and air dry.
• When not in use, close and cover umbrella with the
protective cover.
• Allow a wet canopy to dry while in openposition.
• Store the product indoors in a cool, dry place.
•Nettoyez l’article à l’aide de savon doux et d’eau tiède.
Rincez l’article et laissez-le sécher à l’air.
•Couvrir le parasol avec une housse de protectionquand il n’est
pas utilisé.
• Faire sécher la toile en gardant le parasol en position ouverte.
• Rangez l’article à l’intérieur, dans un endroit frais et sec.
B
C
M, S
D
E, F
G
O
A
H
J, N
P
N, Q
M* x2
A x1 NUP005
E x1
NUP008
L* x1
Ix1 NUP004 J* x1
D* x4Cx1
NUP007
Bx1 NUP006
G** x1 Hx1
Ox1 NUP0029
N* x3 T* x1 S* x1
R* x2
Q* x1
Px1
*Included in hardware pack, NUP0028
F x2
NUP009
Illustrations Not to Scale/illustrations non à l'échelle
Crank Only, NUP003
**Trigger Lift Only, NUP0058

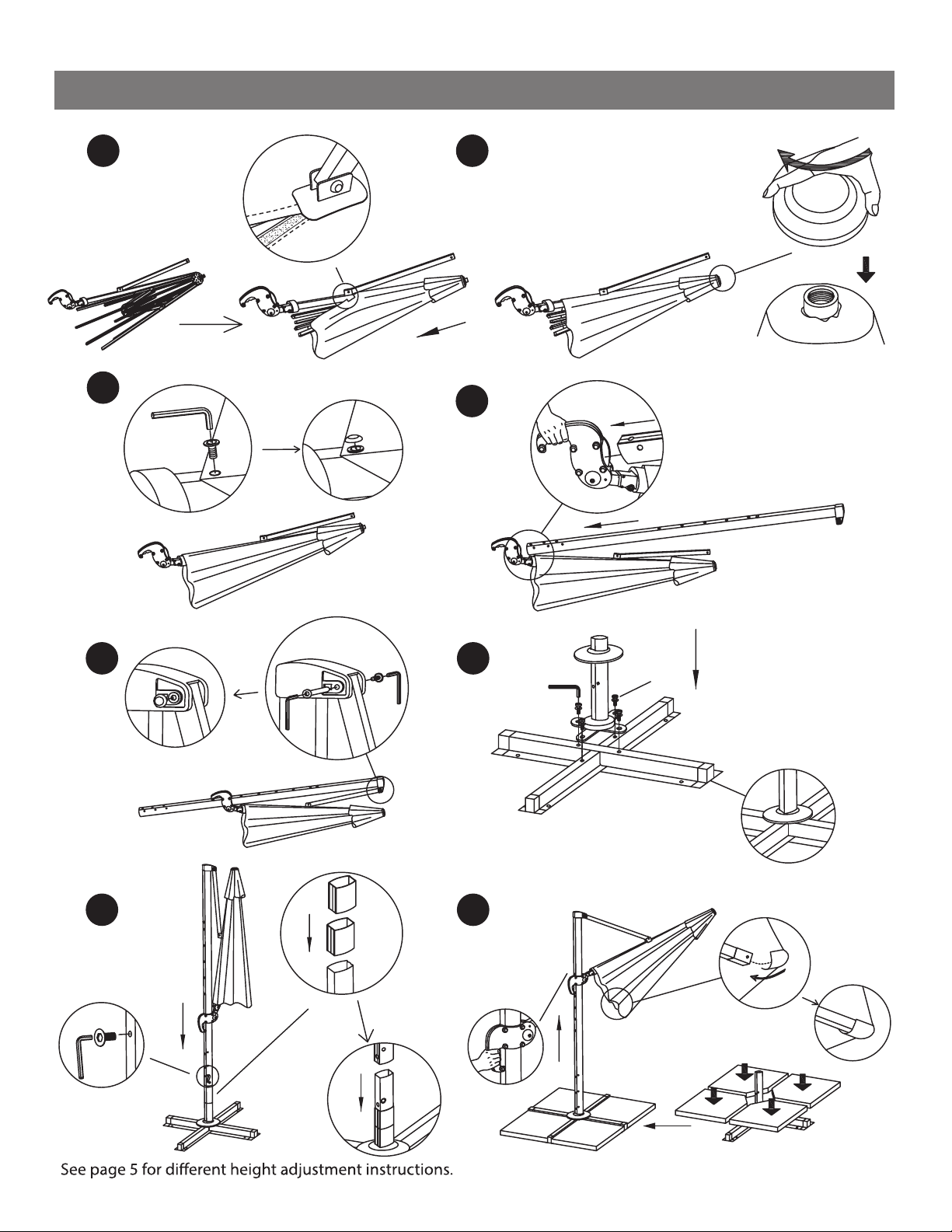

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE
12
34
56
P
P
G
O
G
QP
G
R
N
78
H
H
P
NR
J
R
J
E
D
A
B
LC
H
C
F
S
T
F
C
F
FP
P
Voir page 5 pour les instructions de réglage en hauteur

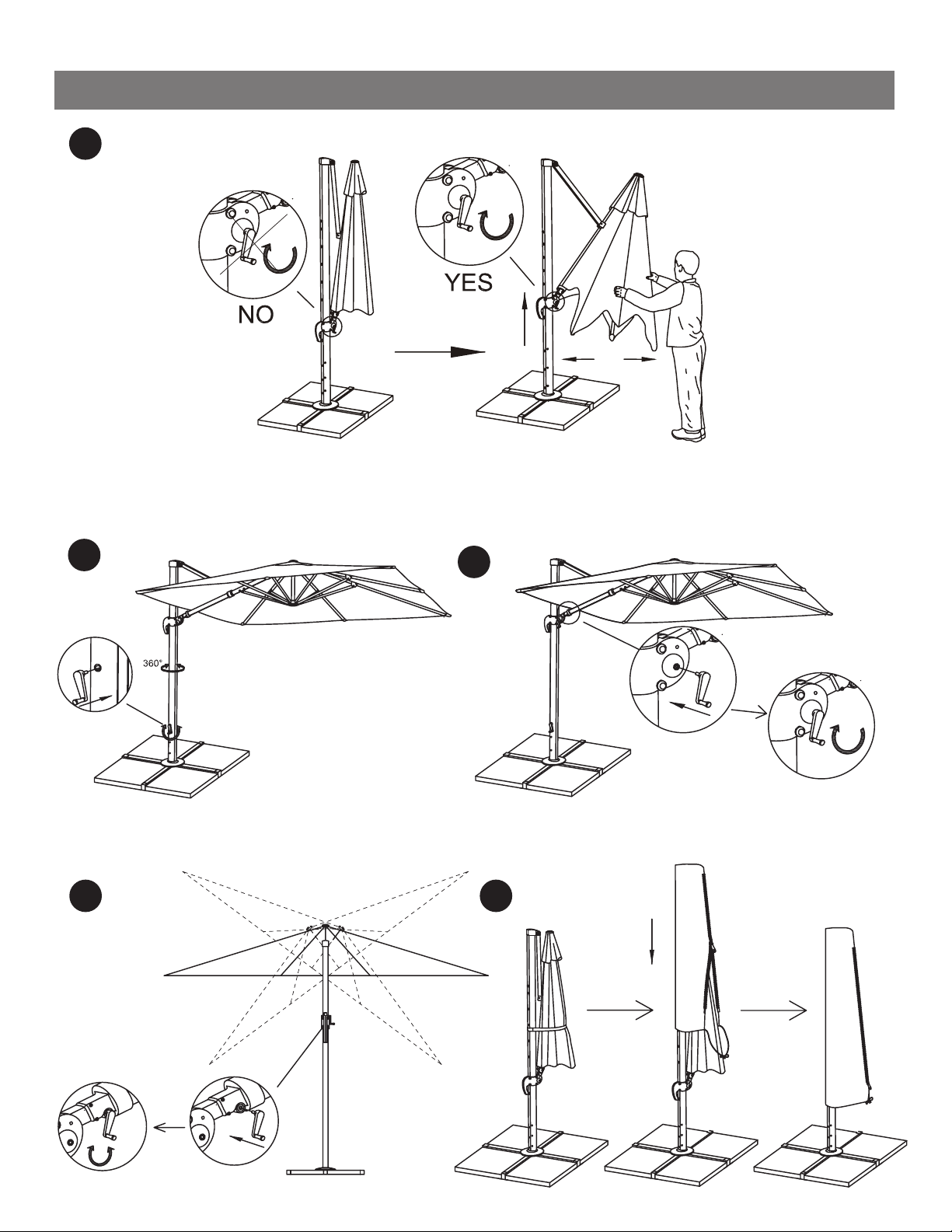

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE
9
10
12 13
11
M
Use bottom crank to turn 360°
Utiliser la manivelle du bas pour
faire pivoter à 360°
Use top crank to tilt
Utiliser la manivelle du haut
pour faire incliner
I
I
To cover
umbrella
Housse pour
parasol
M
M
M
IMPORTANT: Before opening your frame, be sure the arms are not tangled.
Gently separate the arms if they are locked together.
Release Umbrella Ribs Before Opening / Relâchez côtes de parasol avant d'ouverture
aucun
oui
IMPORTANT: Avant d'ouvrir votre cadre, être sûr que les bras ne sont pas emmêlées.
Séparez doucement les bras se ils sont verrouillés ensemble.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE
13
2
2320mm 7.61'
2520mm 8.27'
2720mm 8.92'

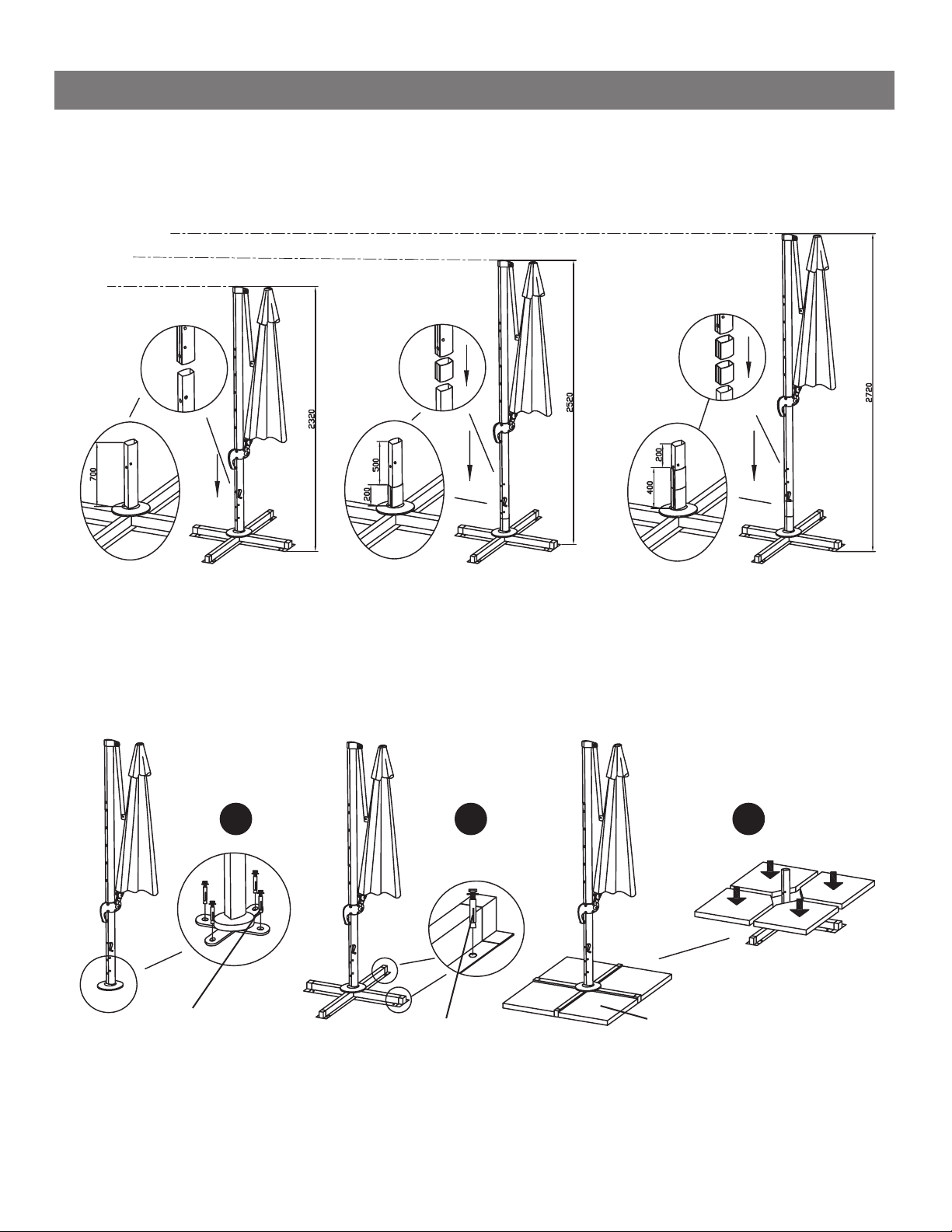

3 DIFFERENT WAYS TO MOUNT BASE / 3 FAÇONS D'INSTALLER BASE
3 DIFFERENT HEIGHT ADJUSTMENTS / 3 RÉGLAGES DE HAUTEUR DIFFÉRENTE
H
C
H
C
F
F
H
C
F
F
F
F
Hardware not included
Quincaillerie non incluse
Paver bricks not included
Briques de pavage non incluses
Hardware not included
Quincaillerie non incluse

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE

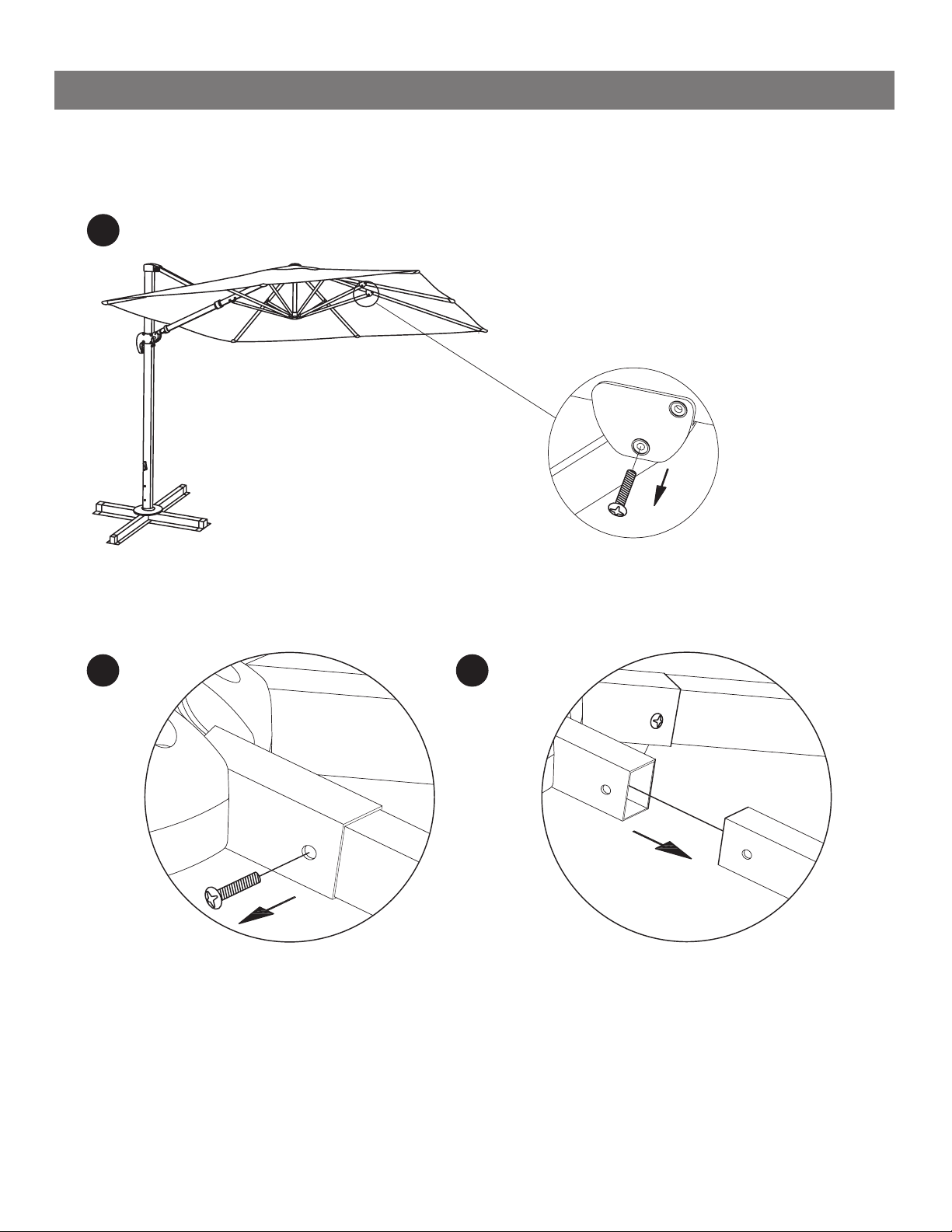

RIB REPLACEMENT (Only Use for Repair) - Reverse directions for installing new rib
1
3
2

Guarantee:
Blue Wave Island Umbrellas being used in residential applications only are guaranteed to be free from defects in
original material and workmanship.
Frames and Accessories Limited Warranty: 3 Years (1 Year on Santiago cantilever frame)
Includes:
original material or workmanship appears during the warranty period on any Blue Wave umbrella product; Blue
Wave, at its option, will repair or replace the product without charge.
See next page for fabric warranty.
Please Remember...
1. Umbrella must be returned with a receipt showing date of purchase, purchase price, and the dealer from
which the umbrella was purchased. No warranty claim will be honored without a receipt.
2. Please notify Blue Wave Products in advance of any umbrella warranty claim prior to shipping the product
back. Contact our warranty claim department at [e-mail].
3. The freight on the umbrella when returned must be prepaid.
4. Warranty claims will only be resolved with the shipment of a replacement product, no refunds will be given.
5. Improper installation, misuse or damages resulting from acts of nature will render this warranty null and void.
What Is NOT Covered:
Failure caused by unreasonable or abusive use, or failure caused by neglect of reasonable and necessary care
are not covered by this warranty. Additionally, acts of nature (including but not limited to wind, hurricanes,
tornadoes, and storms) are not covered by this warranty. This warranty covers return freight of any warranted
vary from state to state.
Wind Damage:
Blue Wave highly recommends that no umbrella, regardless of size or weight, ever be left unattended in the
open position. In windy conditions, it is further recommended that umbrellas be closed, removed from their
base, and stored, or laid horizontally. This will reduce the risk of damage to your umbrella, furniture, and other
weight (base). Wind Damage is NOT covered under our Limited Warranty.
Irregularities in Production Process:
The possibility of “Irregularities”in the product surface may occur during the production process. However, these
irregularities do not reduce the quality of the product.
Rust:
Rust is a natural part of the aging process of all Steel or Iron based materials and is therefore NOT considered a
defect. Blue Wave Cast Iron & Steel plate bases are designed to require minimum maintenance. Bases should be
kept clean. Do not let dirt build up on the bases. Cleaning with mild soap and water, and seasonal touch-up of
designs is all that is required. Never leave bases standing in water. To keep your bases looking their best, you
may wish to store them when not in use for an extended period of time.
Note: Blue Wave Island Umbrellas are designed for residential use and are not warranted for commercial applications
3 Year Limited Warranty
Updated: 9/2015

Garantie :
Seulement les parasols Island de Blue Wave utilisés dans les applications résidentielles sont garantis contre tout
défaut de matériaux ou de fabrication.
Garantie limitée de trois ans sur l’armature et les accessoires (1 an sur la base d’acier du modèle Santiago)
Comprends:
cousus. Si la toile originale présente un défaut de matériaux ou de fabrication au cours de la période de garantie
sur tout parasol Blue Wave, Blue Wave réparera ou remplacera, à son choix, le produit gratuitement.
Ne pas oublier...
1. Le parasol doit être retourné avec une preuve d’achat indiquant la date de l’achat, le prix d’achat et le nom
du détaillant où vous vous êtes procuré votre parasol. Aucune réclamation ne sera prise en compte sans la
présentation d’un reçu.
2. Veuillez aviser Blue Wave Products à l’avance de toute réclamation de garantie du parasol avant de retourner
le produit. Contactez notre service de réclamation au titre de la garantie au : [email protected].
3. Les frais de transport pour le retour du parasol doivent être prépayés.
4. Les réclamations au titre de la garantie seront admises seulement par l’envoi d’un produit de remplacement,
aucun remboursement ne sera accordé.
5. Une installation inadéquate, une mauvaise utilisation ou des dommages résultant d’actes de la nature
rendront cette garantie caduque.
Ce qui n’est PAS couvert :
Les dommages causés par une utilisation déraisonnable ou abusive, une négligence liée au manque d’entretien
raisonnable et nécessaire ne sont pas couverts par cette garantie. En plus, les actes de la nature (incluant sans
s’y limiter au vent, aux ouragans, aux tornades et aux tempêtes) ne sont pas couverts par cette garantie. Cette
garantie couvre les frais de retour de tout produit sous garantie seulement au cours de la première année. Cette
province à une autre.
Dommages dûs au vent :
Blue Wave recommande fortement de ne pas laisser sans surveillance un parasol en position ouverte, quel que
soit la taille ou le poids. En cas de vents forts, il est en recommandé de garder le parasol fermé, de le retirer de
sa base et de le remiser ou de le déposer horizontalement. Ceci réduira le risque d’endommager votre parasol,
vos meubles ainsi que vos autres biens ou votre propriété. Pour assurer la stabilité de votre parasol, veuillez
PAS couverts par notre garantie limitée.
Les irrégularités dans le processus de production :
Certaines « irrégularités » sur la surface de la toile peuvent se produire pendant le processus de production.
La rouille :
La rouille est un processus naturel du vieillissement de matériaux tels que l’acier ou la fonte; elle n’est donc pas
considérée comme un défaut. Les bases et les plaques d’acier et de fonte pour parasol Blue Wave ne nécessitent
qu’un entretien minimal. La base doit être maintenue propre. Ne pas laisser de poussière s’accumuler sur la
ainsi que les surfaces inachevées inhérentes à certains modèles. Ne jamais laisser la base dans l’eau. Pour mieux
conserver la base, il est préférable de la remiser quand elle n’est pas utilisée pendant une longue période de
temps.
Mise à jour en septembre 2015
Remarque : les parasols Blue Wave Island sont conçus pour une utilisation domestique et ne sont pas garantis pour
Garantie limitée de trois ans
Voir page suivante pour la garantie de tissu.

Glen Raven CustomFabrics, LLC
1831 North Park Avenue, Glen Raven, NC 27217 USA
t. 336.221.2211 / f. 336.586.1169
www.sunbrella.com
SUNBRELLA®IS A REGISTERED TRADEMARK OF GLEN RAVEN, INC. REVISED 2/15/13.
FABRIC WARRANTY
WHO THIS WARRANTY PROTECTS This warranty protects the original purchaser of Sunbrella fabric.
WHAT THIS WARRANTY PROTECTS AGAINST This warranty protects against Sunbrella fabric becoming unserviceable due to color or strength loss from
normal usage and exposure conditions, including sunlight, mildew and atmospheric chemicals.
WHAT THIS WARRANTY COVERS This warranty covers Sunbrella fabric only.
WHAT THIS WARRANTY DOES NOT COVER This warranty does not cover normal care and cleaning; damage from misuse or abuse; improper installation;
or costs associated with replacement of the fabric, including labor and installation.
LIMITS TO THE WARRANTY Glen Raven’s liability is expressly limited to this warranty. Glen Raven reserves the right to inspect the fabric
submitted for claim.
WHAT WE WILL DO Glen Raven will supply new equivalent fabric to replace the fabric that becomes unserviceable.
WHO TO CONTACT Contact your Glen Raven sales or customer service representative for warranty claims.
WHO CONSUMERS SHOULD CONTACT
Sunbrella is normally a component of an end product such as an awning, umbrella or cushion.
Consumers and end-users should contact the fabricator, dealer or retailer from whom you purchased
the end product.
WARRANTY COVERAGE PERIOD Performance improvements introduced November 1, 2008 allowed Glen Raven to increase the warranty
period for Sunbrella fabrics. See below for details.
WARRANT COVERAGE PERIOD
SUNBRELLA UPHOLSTERY FABRICS AND ALL OTHER SUNBRELLA FABRICS
This coverage applies to all Sunbrella Upholstery fabrics, window treatment fabrics, and specialty fabrics such as Sunbrella Plus, Supreme, Clarity, View, Unity,
Renaissance, Rib, Rain and Sling. The Sunbrella Graphics System is covered under a separate warranty, visit sunbrella.com/sgs for more info.
For installations on or after November 1, 2008, the warranty coverage period is five years from the original purchase date.

Glen Raven CustomFabrics, LLC
1831 North Park Avenue, Glen Raven, NC 27217 USA
t. 336.221.2211 / f. 336.586.1169
www.sunbrella.com
SUNBRELLA® EST UNE MARQUE DÉPOSÉE DE GLEN RAVEN, INC. MIS À JOUR LE 15-02-2013.
GARANTIE SUR LA TOILE
QUI EST PROTÉGÉ PAR CETTE GARANTIE Cette garantie protège l'acheteur d'origine de la toile Sunbrella.
CE QUE PROTÈGE CETTE GARANTIE
Cette garantie ore une protection quand la toile Sunbrella devient inutilisable en raison d’une perte de
couleur ou de résistance aux conditions normales d'utilisation et d'exposition, incluant les rayons du soleil,
la moisissure et les réactions chimiques atmosphériques.
CE QUI EST COUVERT PAR CETTE GARANTIE Cette garantie s’applique au tissu Sunbrella seulement.
CE QUI N’EST PAS COUVERT PAR CETTE GARANTIE
Cette garantie ne couvre pas les soins d’entretien et de nettoyage normaux; les dommages causés par abus
ou mauvaise utilisation; une installation inadéquate; les coûts liés au remplacement du tissu, y compris
la fabrication et l'installation.
LIMITES DE LA GARANTIE La responsabilité de Glen Raven est expressément limitée à la présente garantie. Glen Raven se réserve
le droit d'inspecter toutes les toiles faisant l’objet d’une réclamation.
NOTRE ENGAGEMENT Glen Raven fournira une toile de remplacement équivalente pour remplacer la toile devenue inutilisable.
QUI DEVEZ-VOUS CONTACTER? Pour toute réclamation, veuillez communiquer avec un représentant du service à la clientèle de Glen Raven.
PERSONNE-RESSOURCE POUR LES CONSOMMATEURS
La toile Sunbrella est normalement une composante d’un produit ni comme un auvent, un parasol
ou un coussin. Le consommateur ainsi que l’utilisateur nal doivent contacter le manufacturier,
le distributeur ou le détaillant où ils se sont procuré le produit nal.
PÉRIODE DE COUVERTURE DE LA GARANTIE Le niveau de performances améliorées introduit le 1er novembre 2008 a permis à Glen Raven d’augmenter
la période de garantie des tissus Sunbrella. Voir les détails ci-dessous.
PÉRIODE DE COUVERTURE DE LA GARANTIE
TISSUS D’AMEUBLEMENT ET TOUS LES AUTRES TISSUS SUNBRELLA
Cette couverture s'applique à tous les tissus d'ameublement Sunbrella, aux tissus de traitement de fenêtre et aux tissus de spécialité tels que Sunbrella Plus,
Supreme, Clarity, Unity, Renaissance, Rib, Rain et Sling. Le Sunbrella Graphics System est couvert par une garantie distincte, visitez le sunbrella.com/sgs pour
obtenir plus d'information.
Pour les installations eectuées le 1er novembre 2008 et après, la période de la garantie est de cinq ans à compter de la date d'achat.
