ITALCOPPIE SENSORI EvominiSER-I2C User manual

Connessioni con cavo ITALCOPPIE
(Cod. CAVV151)
M12 maschio
4 poli
1
2
3 4
1: Vcc [ROSSO]
2: (A RS485) [BIANCO]
3: Gnd [NERO]
4: (B RS485) [AZZURRO]
PERICOLO
Convertitore con uscita digitale Modbus RTU e ingresso per sensori con interfaccia I2CBus
ATTENZIONE
Clausole per la riparazione gratuita
Dimensioni *Le misure sono espresse in mm
CONVERTITORE
Ø15
M12x1
M12x1
55.5
Ottobre 2021 Rev.7.01
Cod. IMB190
ITA
EvominiSER-I2C
GUIDA INTRODUTTIVA
Informazioni generali
EvominiSER è un trasmettitore con interfaccia seriale RS485 e protocollo di comunicazione Modbus-RTU; può essere connesso a diversi tipi di sensori aventi
interfaccia I2Cbus. Usando un unico cavo, è possibile creare una rete di sensori che possono essere connessi direttamente ad un PLC o a un PC
equipaggiato con un software di supervisione (SCADA). La connessione tra i vari dispositivi è realizzata attraverso connettori M12, i quali oltre a garantire un
grado di protezione IP67, permettono un’installazione rapida e a prova di errori.
Configurazione del dispositivo
Attraverso il kit EVOPLATFORM-SET e l’applicativo per Windows EvoPlatform è possibile configuare il dispositivo; per maggiori informazioni fare riferimento al
kit di programmazione.
Questo prodotto deve essere smaltito
come rifiuto elettrico / elettronico,
secondo le norme attuali vigenti.
S E N S O R I
ITALCOPPIE SENSORI srl
Via A. Tonani, 10
26030 Malagnino (CR) - Italy -
www.italcoppie.com
RIPARTITORE A «T»
STAFFA DI FISSAGGIO
PROLUNGHE
Connessioni
M12 maschio
4 poli 1
2
3 4
1: Vcc [Alimentazione]
2: (A) [RS485]
3: Gnd
4: (B) [RS485]
Per le istruzioni di installazione e
maggiori dettagli tecnici
fare riferimento al manuale utente
IMB221 scaricabile dal sito web
products.italcoppie.it
26.5
23.5
20
20
90°
1 2
3
4
M12 femmina
4 poli
INGRESSO SENSORE
CON INTERFACCIA I2CBUS*
5 POLI
M12 MASCHIO
DISPONIBILI DIVERSE LUNGHEZZE
5 POLI
M12 FEMMINA
E’ possibile ripristinare in qualsiasi momento i valori di fabbrica: per la
procedura, fare riferimento al manuale utente IMB221, nel paragrafo
relativo ai default dei parametri.
Indirizzo Modbus
Baud rate
Parità
Numero data bits
Numero stop bits
Tempo di ritardo Tx/Rx
Tempo Watch dog
1
9600 bps
Nessuna
8
1
0mS
0,5 sec.
Il dispositivo viene fornito con a bordo il driver per il sensore di temperatura
e umidità SHT31 (cod. EVO033). Per caricare un driver diverso fare riferimento
al manuale utente.
Di seguito i parametri di fabbrica relativi alla comunicazione seriale:
*Utilizzare solamente i sensori forniti
da ITALCOPPIE SENSORI srl.
La connessione con sensori non compatibili provoca
la rottura del dispositivo.
NOTE SULLA SICUREZZA
ATTENZIONE: Per evitare lesioni o danni ai clienti, a terzi e/o alle proprietà e per garantire l’uso corretto del prodotto, si richiede, prima di utilizzarlo, di leggere
attentamente, comprendere e osservare le precauzioni e le regole di sicurezza riportate di seguito.
- Tutti i diritti relativi al presente documento sono di proprietà di ITALCOPPIE SENSORI srl. E’ proibito l’uso, la duplicazione e/o modifica parziale o totale senza autorizzazione.
- Seguire scrupolosamente le precauzioni di sicurezza. ITALCOPPIE SENSORI srl declina ogni garanzia o responsabilità per la sicurezza di questo prodotto se utilizzato in modo non
conforme all’uso previsto.
- ITALCOPPIE SENSORI srl declina ogni responsabilità per eventuali malfunzionamenti e/o inconvenienti correlati al prodotto o provocati dall’uso impropio. Questi tipi di
malfunzionamenti o inconvenienti non sono coperti dalle condizioni di riparazione gratuita previste nella garanzia.
- ITALCOPPIE SENSORI srl declina ogni responsabilità per eventuali danni o perdite di profitti causati dall’uso del prodotto.
- Le figure e le illustrazioni contenute nella presente guida possono essere lievemente semplificate e risultare diverse rispetto al prodotto originale.
- Le specifiche, la struttura ed altre informazioni contenute nella presente guida sono soggette a modifica senza preavviso.
Verificare sul sito products.italcoppie.it se è presente una versione più aggiornata di questa guida; è inoltre disponibile la dichiarazione di conformità CE
Assicurarsi che la tensione di alimentazione sia corrispondente a quella riportata sul corpo del dispositivo; una tensione di esercizio al di fuori dei limiti permessi causa la
rottura del dispositivo o dell’intera rete di dispositivi!!
Non riparare o modificare l’unità. Queste operazioni possono generare incendi o scariche elettriche. Per gli interventi di riparazione, rivolgersi a ITALCOPPIE SENSORI srl
L’unità NON è stata progettata per lavorare in ambienti con atmosfera pericolosa (infiammabile, esplosiva o con gas corrosivi).
Se vi è un pericolo di un grave incidente dovuto ad un guasto o ad un difetto di questo dispositivo, occorre dotare l’impianto di un sistema di protezione appropriato.
ITALCOPPIE SENSORI srl non è responsabile per eventuali inconvenienti o malfunzionamenti provocati dall’uso di questo prodotto o per qualsiasi altro problema provocato
dal malfunzionamento dell’unità. Prima di utilizzare il prodotto, valutare attentamente eventuali rischi correlati.
Questo prodotto è stato progettato esclusivamente per applicazioni industriali e non è destinato all’uso in situazioni in cui è necessario osservare rigide precauzioni di
sicurezza, ad esempio per applicazioni direttamente o indirettamente correlate ad apparecchiature mediche.
Il dispositivo è sensibile alle cariche elettrostatiche: non inserire le dita o altri corpi estranei nei connettori. Prima di rimuovere il cappuccio protettivo dal connettore,
scaricare il proprio corpo dall’ elettricità statica.
Le normative di sicurezza richiedono un interruttore sulla linea di alimentazione marcato come dispositivo di interruzione dell’unità. Come ulteriore sicurezza inserire un
fusibile di protezione adeguato al sistema che si sta installando.
L’unità deve essere cablata con cavi adeguati ai limiti di tensione e corrente indicati nei dati tecnici (fare riferimento al manuale utente)
Non utilizzare o conservare l’unità in luoghi del tipo elencato di seguito, in caso contrario possono verificarsi folgorazioni, incendi o danni all’unità.
- Luoghi esposti a solventi organici e gas corrosivi.
- Luoghi esposti a forti campi magnetici e a elettricità statica.
- Luoghi esposti a fiamme o surriscaldamento.
I dispositivi devono essere utilizzati come descritto in questo documento. Qualsiasi altro uso non è conforme alla modalità di utilizzo. ITALCOPPIE SENSORI srl non si assume
alcuna responsabilità per eventuali danni derivati.
1. Con il presente si garantisce il prodotto contro eventuali difetti di materiali e di esecuzione per un periodo di un (1) anno dalla data di acquisto. Qualora il prodotto non funzioni come previsto dalle specifiche
nel quadro di un utilizzo normale nel corso di detto periodo, provvederà a riparare l'unità o fornirà gratuitamente un'unità sostituiva. ITALCOPPIE SENSORI srl non accetterà resi per ITALCOPPIE SENSORI srl
qualsivoglia motivo, tranne nel caso di difetti che si manifestino durante il periodo di garanzia. Inoltre ITALCOPPIE SENSORI srl non accetterà prodotti che siano stati sottoposti a uso improprio o inadeguato .
2. Questa garanzia si limita rigorosamente alla riparazione o alla sostituzione in natura di eventuali prodotti difettosi. non presta altre garanzie, esplicite od implicite, e non accetta alcuna ITALCOPPIE SENSORI srl
responsabilità oltre a quanto qui specificato. In particolare, non si assume alcuna responsabilità in caso di danni diretti, indiretti, speciali, emergenti o incidentali derivanti dall'utilizzo del ITALCOPPIE SENSORI srl
presente prodotto.
Specifiche tecniche:
Tensione di
alimentazione:
Accuratezza/Risoluzione: Fare riferimento ai dati tecnici del sensore installato
Consumo:
Circa 4mA (<10mA all’accensione per circa 8ms)
Protocollo di
comunicazione:
Modbus RTU (max. baud rate 38.400bps)
Interfaccia seriale:
Rs485 (non isolata)
Nessun isolamento tra ingresso e uscita
LED di segnalazione:
LED blu, indicatore di accensione e funzionamento del
dispositivo
LED rosso (ERR), indicatore errore del sensore
LED bianchi (TX e RX), indicatori di trasmissione e ricezione
seriale
Dispositivi collegabili
in rete:
Massimo 256 nodi (si consiglia di utilizzare ripetitori/isolatori
lungo la linea seriale)
Materiale corpo:
Termoplastico
Sensori compatibili: Digitale con interfaccia I2CBus
*Nota: per ogni modello di sensore è necessario scaricare
sull’EvominiSER il relativo driver disponibile sul sito products.italcoppie.it
IP65 / IP67
Grado di protezione
secondo IEC 60529
Massima distanza di
collegamento:
1000 metri, tale distanza è in funzione della tensione di
alimentazione e del tipo di cavo utilizzato per connettere
i vari dispositivi
9 ÷ 32 cc (Protezione contro l' inversione di polarità)V
Connettori:
M12 x 4 poli maschio secondo IEC 61076-2-101
(alimentazione, interfaccia seriale RS-485)
M12 x 4 poli femmina secondo IEC 61076-2-101 (connessione
al sensore)
Configurazione:
Attraverso l’apposito kit di configurazione EVOPLATFORM-SET (è
necessario un PC con sistema operativo Windows)
Condizioni operative e
di stoccaggio:
Temperatura:-40 0° ÷8 C (per la parte elettronica)
Umidità Relativa: 0÷ 00% (non condensante) 1
EMC: secondo EN 61326-1
Connettore EvominiSER-I2C

DANGER
CAUTION
Warranty clauses
October 2021 Rev.7.01

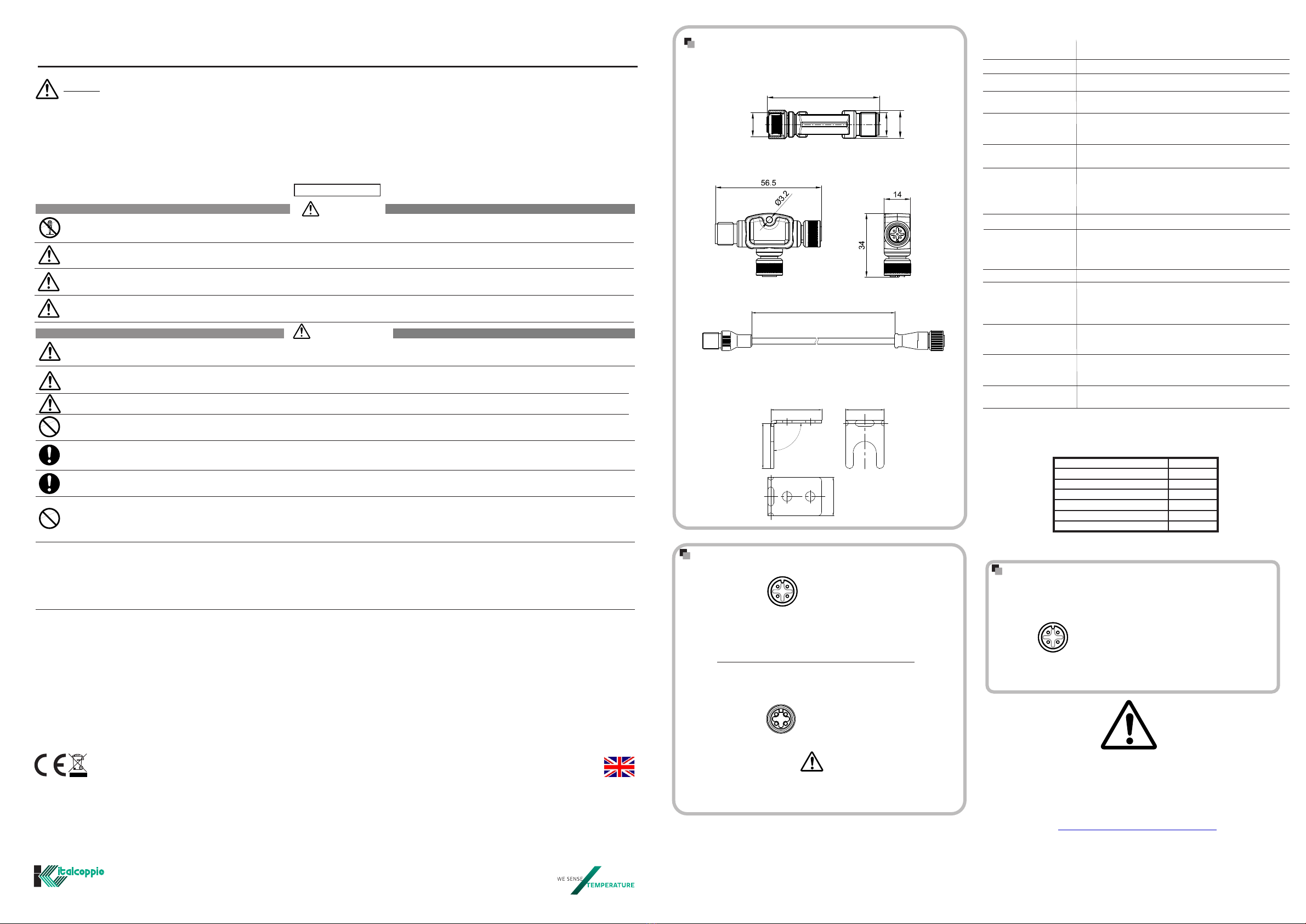

Dimensions *Measurements are in mm Technical data:
Quick-Start Guide
General information
By using a single cable, it is possible to build a sensors network which can be directly connected to a PLC or a PC equipped with a supervisory software
(SCADA). These devices are equipped with M12 connectors allowing for an easy and quick installation procedure with degree of protection IP67.
Device configuration
The configuration kit EVOPLATFORM-SET and the EvoPlatform software allows for device setup; for more details, see the configuration kit’s manual.
UK
At the end of its working life the product
must not be disposed as urban waste.
Dispose the product according to the
local rules and regulations.
9÷32Vdc (Polarity protected)
Supply voltage:
Connectors:
M12 x 4 pole male according to IEC 61076-2-101 (power
supplay and RS-485 serial interface)
M12 x 4 pole female according to IEC 61076-2-101(sensor
connection)
Accuracy/Resolution: Rrefer to technical data of installed sensor
Consumption:
About 4mA (<10mA at power on for approx. 8ms)
Communication
protocol:
Modbus RTU (max. baud rate 38.400bps)
Serial interface:
Rs485 (non-insulated)
No insulation between Input/Output
Indicator LED:
Blue LED, power supply and device operations indicator
Red LED (ERR), sensor indicator
Withe LEDs (TX and RX), serial transmission and reception
indicator
Compatible Sensors:
Digital, with I2CBus interface
* Note: for each sensor model it is necessary to download
on EvominiSER the driver downloadable from
products.italcoppie.it website
Maximum devices on the
network:
Maximum 256 nodes (it is recommended to use isolators /
repeaters along the serial line)
Material body:
Thermoplastic
IP65 / IP67
International protection
marking according to
IEC 60529:
CONVERTER
Ø15
M12x1
M12x1
55.5
«T» CONNECTOR
WALL MOUNTING BRACKET
EXTENSION CABLES
Connections
M12 4 pole
male
1
2
3 4
1: Vdc [Power supply]
2: (A) [RS485]
3: Gnd
4: (B) [RS485]
S E N S O R I
ITALCOPPIE SENSORI srl
Via A. Tonani, 10
26030 Malagnino (CR) - Italy -
www.italcoppie.com
Converter with Modbus RTU digital output and input for I2CBus type sensors
Maximum connection
distance:
1000 meters (this distance depends on the power
s u p p l y v o l t a g e a n d t h e t y p e o f c a b l e u s e d
to connect the devices)
26.5
23.5
20
20
90°
1 2
3
4
M12 female
4 pole
I2CBUS SENSOR INPUT*
5 POLE
M12 MALE
DIFFERENT LENGHTS AVAILABLE
5 POLE
M12 FEMALE
It is possible to restore the factory values at any time: for the procedure,
refer to the user manual IMB222, in the paragraph relating to default parameters.
Modbus address
Baud rate
Parity
Number of data bits
Number of stop bits
Delay time Tx/Rx
Watch dog time
1
9600 bps
None
8
1
0mS
0,5 sec.
The device is supplied with the driver for SHT31 temperature and humidity
sensor (code EVO033).
To load a different driver, refer to the user’s manual.
The factory parameters relating to serial communication are the following:
* Use only the sensors supplied by ITALCOPPIE SENSORI srl
Connection with incompatible sensors causes breakage
of the device.
Connection with ITALCOPPIE cable
(item CAVV151)
1: Vcc [RED]
2: (A RS485) [WHITE]
3: Gnd [BLACK]
4: (B RS485) [LIGHT BLUE]
For installation instructions and more
technical details refer to user’s manual
IMB222 downloadable from the web site
products.italcoppie.it
Cod. IMB190
SAFETY NOTES
EvominiSER-I2C
ATTENTION: Before using this product, to avoid injury or damage to customers, third parties and /or properties and to ensure the correct use of the product, it is required
to carefully read, understand and observe the safety precautions and following rules.
- All rights of this document belong to ITALCOPPIE SENSORI srl. It is prohibited to use, duplicate and/or modify either a part or the entire structure of this document without permission.
- Please follow the safety precautions carefully. ITALCOPPIE SENSORI srl declines any responsibility for any safety problems connected to improper use if this product.
- ITALCOPPIE SENSORI srl accepts no responsibility for any malfunction and / or problems related to improper handling and/or misuse of this product. The warranty does not cover
damage caused by such behaviors.
- Figures and images in this manual are for illustration purpose only and may not accurately reflect the actual product.
- ITALCOPPIE SENSORI srl takes no responsibility for any damage caused by the use of this product, be it indirect, special, incidental or consequential damages (including loss of profits).
- Specifications, design and other contents outlined in this manual are subject to change without notice.
Please check on the web site products.italcoppie.it if it is available an updated version of this document. it is also possible download the CE declatation of conformity
Please check the voltage supply data marked on device body: an operating voltage outside the permitted limits causes the device or the entire network of devices
to break !!
Do not repair or modify the unit. It may cause fire, electrocution or damage. Please contact ITALCOPPIE SENSORI srl service to fix the product.
Do not use the device in hazardous environments, such as in presence of flammable substances or explosive gases.
In case that a device failure might cause an injury, equip the system with appropriate protection systems.
Please be aware that ITALCOPPIE SENSORI srl is not responsible for any malfunction, loss, damage and/or any problem caused by the use of our product.
This product has been designed for industrial applications only and its use is not intended in situations where strict safety rules are to be applied, such as in applications either
directly or indirectly related to medical equipment.
Electrostatic discharge (ESD) could cause damaged to this device. Do not put your fingers or any other object in contact with the connectors. Before removing the
plastic protection cap from the connector, electrostatically discharge your body
The safety regulations indicates the necessity of using a switch in series with the power line to eventually interrupt the current flow. For a higher security level, insert a time delay
fuse.
Please size your cables according to the voltage and current requirements reported in the User’s manual.
Do not use or store the unit in environmental conditions such as the ones listed below. It may cause electrocution, fires or damages to the unit.
- Exposure to organic solvents and corrosive gas.
- Exposure to strong magnetic fields and static electricity.
- Exposure to fire or overheating.
The devices must only be used as described in these instructions. Any other application is not in accordance with the intended use. ITALCOPPIE SENSORI srl accepts no
liability for any resulting damage.
1. This product is guaranteed to be free from defects in materials and workmanship for a period of one (1) year from the purchasing date. In case of product failure happened in specified working conditions and
during the specified warranty period, will either repair or replace the unit and the customer is free of charge. ITALCOPPIE SENSORI will not accept product return for any other reason than ITALCOPPIE SENSORI srl
defects noticed during the warranty period. ITALCOPPIE SENSORI will not accept any product that has been inappropietely used.
2. This warranty is strictly limited to repair or replacement operations for defective product. gives no other warranty, and will not accept liability other than the expressly stated herein. ITALCOPPIE SENSORI srl
Specifically, will not accept liability for direct, indirect, special, consequential or incidental damages arising from the use of this product.ITALCOPPIE SENSORI srl
Configuration:
By using the EVOPLATFORM-SET configuration kit (a PC with
Windows OS is required)
Operating and storage
conditions:
Temperature:-40 0° ÷8 C (for the electronic section)
Relative Humidity: 0÷ 00% (not condensing) 1
EMC: according to EN 61326-1
M12 4 pole
male
1
2
3 4
EvominiSER-I2C connector
