1. INTRODUCCIÓN

Este cuadricóptero es un modelo con control remoto repleto de prestaciones y fácil de

manejar, capaz de planear, dar vueltas, propulsarse y volar en todas las dirección con

distintas sensibilidades. Leer atentamente este manual antes de poner en marcha el

producto.

2. NOMBRE DE LAS PIEZAS

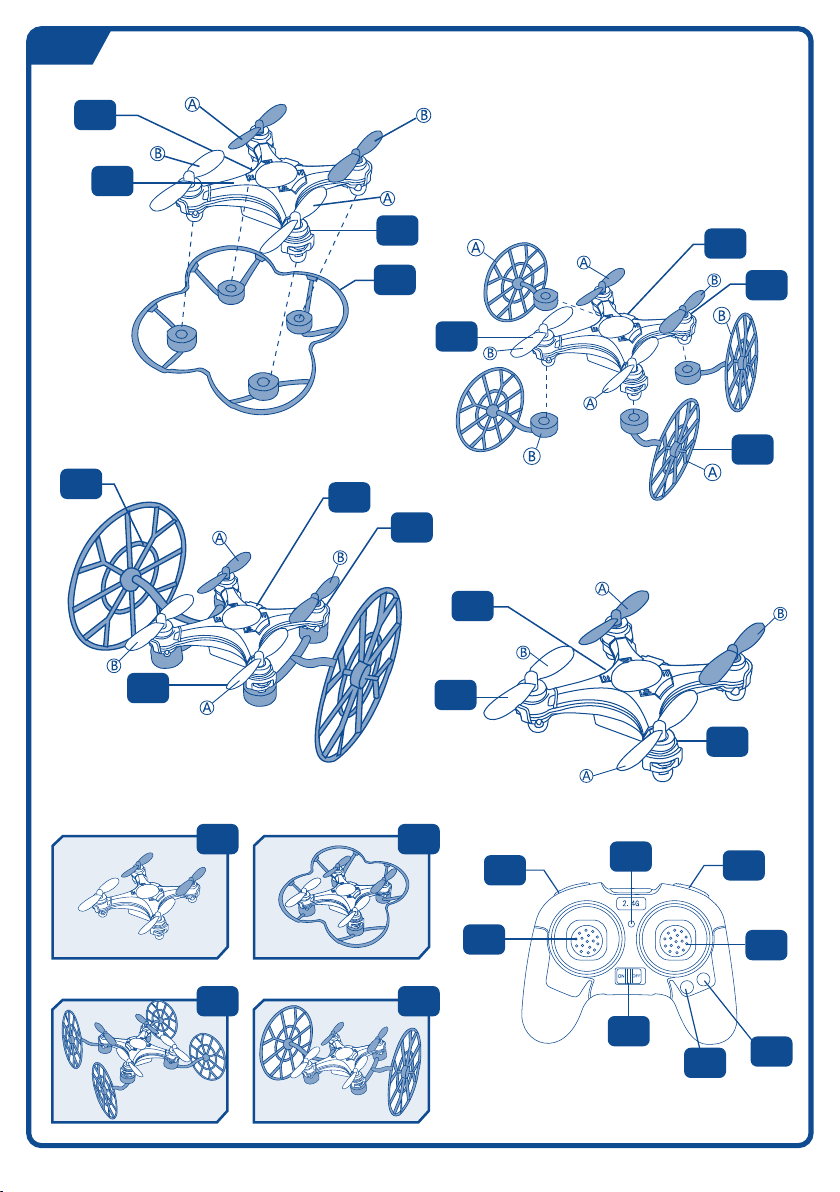

1. Carcasa de color

2. Pala

3. Motor

4. Cubierta protectora (desmontable)

5. Carcasa de color

6. Motor

7. Pala

8. Rueda (desmontable)

9. Rueda (desmontable)

10. Carcasa de color

11. Motor

12. Pala

13. Carcasa de color

14. Pala

15. Motor

A. MODO GAME

B. MODO CRASH

C. MODO GROUND

D. MODO TRICK

1. Botón de nivelación para volar hacia la izquierda/derecha del alerón

2. Indicador de potencia

3. Botón de nivelación para ascender/descender (hacia delante/hacia atrás)

4. Palanca de control de acelerador/alerón (vuelo hacia la izquierda o derecha/velocidad

alta y baja).

Presionar la palanca de mando para accionar el modo «headless»; volver a presionar para

salir del modo «headless».

5. Palanca de control de ascenso y descenso (hacia delante/hacia atrás)/alerón (vuelo

hacia la izquierda o derecha/acrobacias 3D)

6. Interruptor de encendido

7. Vueltas

8. Control de velocidad

Métodos de calibración: Tirar de las dos palancas de control hacia la esquina inferior

izquierda en la fase de vuelo y soltarlas pasados cuatro segundos: la luz de la parte inferior

del cuadricóptero empieza a parpadear y se detiene transcurridos 4 segundos, lo que

significa que la calibración se ha efectuado con éxito.

3. INSTRUCCIONES PARA RECARGAR LA BATERÍA DEL CUADRICÓPTERO

Conectar el cable de carga USB suministrado por el fabricante al ordenador por un extremo

y a la batería por el otro para iniciar la carga.

La luz del USB está apagada durante la carga y se enciende cuando esta termina. La

recarga dura unos 45 minutos. (Imagen 1)

4. PREPARACIÓN ANTES DEL DESPEGUE

1. Utilizar en un lugar espacioso o en el exterior si no llueve o nieva; la velocidad del viento

debe ser inferior a grado 4; utilizar lejos de personas, animales y obstáculos.

2. Insertar la batería de LiPo suministrada por el fabricante en el cuadricóptero. Si luz

indicadora del cuadricóptero parpadea, colocar el cuadricóptero sobre una superficie

nivelada y esperar el ajuste de frecuencia.

3. Tirar de la palanca de aceleración hasta el punto más bajo, encender el interruptor del

control remoto, empujar la palanca del acelerador hasta el punto más alto y, a

continuación, llevarla al punto más bajo.

Se escuchará un sonido y la luz indicadora del cuadricóptero se encenderá. El ajuste de la

frecuencia ya está completado y el cuadricóptero está listo para despegar.

5. CONTROL DE VUELO Y PUESTA A PUNTO

6. PRÁCTICA DE VUELO

1. Operación de aceleración: Empujar lentamente la palanca de aceleración hasta que el

cuadricóptero despegue y planee en el aire; a continuación, tirar de la palanca de

aceleración hacia atrás hasta que el cuadricóptero descienda lentamente. Practicar

repetidamente este movimiento hasta controlar bien la palanca de aceleración.

2. Operación de avance/marcha atrás: Con el cuadricóptero planeando en el aire, empujar

lentamente la palanca derecha para que el aparato vuele hacia delante/hacia atrás/hacia la

izquierda/hacia la derecha.

3. Operación de giro: Con el cuadricóptero planeando en el aire, empujar el timón de giro

lentamente para que el aparato gire a la izquierda o la derecha.

4. Operación de maniobras 3D: Una vez que se dominen los movimientos básicos, se

puede realizar emocionantes maniobras. Empujar el timón hacia la esquina superior

derecha, pulsar el botón del control remoto y se oirán unos pitidos que anunciarán el

cambio a modo de maniobra 3D; a continuación, mover la palanca de control 3D en

cualquier dirección para efectuar acrobacias. Si se vuelve a pulsar el control remoto, se

oirán dos pitidos, con lo que se volverá al modo de vuelo convencional.

CONSEJOS:

1. Al oír la señal de acoplamiento, mantener el cuadricóptero en posición horizontal para

lograr un acoplamiento más rápido e iniciar un vuelo estable.

2. Vuelo en interior: elegir un lugar espacioso sin obstáculos, mascotas ni personas.

3. Vuelo en exterior: elegir un lugar cálido, soleado y sin viento ni brisa para el vuelo.

Nota:

1. No volar con condiciones climáticas extremas; el cuadricóptero puede dañarse con calor

o frío extremos y afectar el efecto del vuelo.

2. No volar si hace mucho viento, ya que limitará u obstaculizará el control del vuelo. Si

hace mucho viento, el cuadricóptero podría desaparecer o resultar dañado.

Calibración:

Si los botones de compensación manual no corrigen el problema, será necesario volver a

calibrar el dron. Colocar el dron sobre una superficie plana. Empujar la palanca de

aceleración y dirección hacia la parte inferior izquierda. La luz del control remoto

parpadeará. Mantener esta posición durante 3 segundos y soltar. La luz dejará de

parpadear; el dron ya se ha vuelto a calibrar.

7. PROBLEMAS COMUNES Y SOLUCIONES

8. ACCESSORIES

1. Palas de sentido horario x 2

2. Palas de sentido antihorario x 2

3. Palas de marcha atrás x 2

4. Motores de marcha atrás x 2

5. Carcasa superior x 1

6. Carcasa inferior x 1

7. Batería x 1

8. Tarjeta receptora x 1

Al levantar o bajar la palanca de mando izquierda, el

cuadricóptero asciende o desciende.

El cuadricóptero gira al empujar la palanca de mando izquierda

a la derecha o a la izquierda.

Al empujar la palanca de mando derecha hacia arriba o hacia

abajo, el cuadricóptero va hacia delante/hacia atrás.

Al empujar la palanca de mando derecha hacia la izquierda o la

derecha, el cuadricóptero va hacia la izquierda o la derecha.

Cuando el cuadricóptero esté planeando y su morro gire hacia

la izquierda o la derecha, gire el ajuste hacia la derecha o la

izquierda hasta estabilizar el aparato.

Cuando el cuadricóptero esté planeando y se desvíe hacia la

izquierda o hacia la derecha, gire el ajuste lateral hacia la

derecha o la izquierda hasta estabilizar el aparato.

Cuando el cuadricóptero esté planeando y se desvíe hacia

delante o hacia atrás, suba o baje el ajuste de la marcha hacia

delante/atrás hasta estabilizar el aparato.

Ascenso/descenso

Giro

Adelante/atrás

Vuelo lateral

Ajuste del giro

Ajuste lateral

Ajuste de marcha

hacia delante/atrás

Motivo

1. Colocar en la posición “

OFF” del botón ON/OFF.

2. Pila insertada de forma

incorrecta.

3. Pila agotada.

1. El transmisor no está

abierto.

2. El botón ON/OFF del

cuadricóptero se encuentra en

la posición “OFF“.

3. La antena no está bien

insertada o no se puede

extender completamente.

4. Fuerza del viento

demasiado fuerte.

1. La velocidad de giro del

rotor es demasiado lenta.

2. El cuadricóptero no está

totalmente cargado.

Tira de la palanca de control

de potencia demasiado

rápido.

Solución

1. Colocar en la posición “ON”

del botón ON/OFF.

2. Comprobar que la pila esté

bien insertada siguiendo la

polaridad que se indica en el

compartimento de las pilas.

3. Insertar una pila nueva.

1. Colocar en la posición “ON”

del botón ON/OFF del

transmisor.

2. Colocar en la posición “ON”

del botón ON/OFF del

cuadricóptero.

3. Asegurarse de que la

antena plateada esté bien

insertada en el transmisor y

completamente extendida.

4. No volar si el viento es

demasiado fuerte, ya que

limitará u obstaculizará el

control del vuelo del

cuadricóptero.

1. Empujar la palanca de

control de potencia hacia

arriba.

2. Cargar el cuadricóptero al

máximo.

Tirar de la palanca de control

de potencia hacia atrás y

dejar que el cuadricóptero

aterrice lentamente.

Problema

El transmisor no

funciona.

Falta de control

El cuadricóptero no

puede ascender.

El cuadricóptero

aterriza demasiado

rápido.

(ES)

When the left operating lever push up or pull down, the

quadcopter is ascending or descending.

Turning when the left operating lever push left or right, the

quadcopter turns left or right.

When the right operating lever push up/down, the quadcopter

goes forth/back.

When the right operating lever push left or right, the quadcopter

goes to the left or right.

When the quadcopter is hovering and the head of the

quadcopter turns left or right turn the fine tuning to the right or

left until the quadcopter keeps balance.

When the quadcopter is hovering and the quadcopter is deviate

to left or right then turn the side-fly fine tuning to right or left until

the quadcopter keeps balance.

When the quadcopter is hovering and the quadcopter is deviate

to forward or backward, turn the forward/backward fine tuning

up or down until it keeps balance.

Ascend/descend

Turning

Forward/backward

Side Fly

Turning fine tuning

Side-fly fine tuning

Forward backward

fine tuning

Reason

1. Pull to the “OFF” position on

the ON/OFF button.

2. Do not correctly load the

batteries as per the correct

polarity shown.

3. The battery is exhausted.

1. Transmitter is not opened.

2. The ON/OFF button of the

helicopter is on the “OFF “

position.

3. Do not wrench tight the

antenna or the antenna can’t

be completely extended.

4. Too strong wind force.

1. The rotating speed of the

rotator is too slow.

2. The helicopter is not fully

charged.

You pull the power controlling

lever back too quickly.

Problem shooting

1. Pull to the “ON” position on

the ON/OFF button.

2. Check and make sure the

batteries are correctly loaded

as per the polarity shown in

the battery box.

3.Replace with the new

battery

1. Pull to “ON” position on the

ON/OFF button of the

transmitter.

2. Pull to “ON” position on the

ON/OFF button of the

helicopter.

3. Make sure the silver

antenna is wrenched into the

transmitter and extended

completely.

4. Do not fly under the

environment of windy as too

strong wind may cause flying

limitation to the helicopter or it

may hamper your controlling

or flying.

1. Push the power controlling

lever upward.

2. Charge the helicopter till

full.

Slowly pull the power

controlling lever back and let

the helicopter land slowly.

Problem

No power with the

transmitter

Cannot control

The helicopter cannot

ascend

The helicopter lands

too quickly

(EN)

1. INTRODUCTION

This quadcopter is an easy-to-fly, full featured remote control model that can hover, flip,

thrown and fly in all directions with different sensitivities, please read this manual carefully

before operating this product.

2. PARTS NAME

1. Color shell

2. Blade

3. Motor

4. Protection cover (detachable)

5. Color shell

6. Motor

7. Blade

8. Wheel (detachable)

9. Wheel (detachable)

10. Color shell

11. Motor

12. Blade

13. Color shell

14. Blade

15. Motor

A. GAME MODE

B. CRASH MODE

C. GROUND MODE

D. TRICK MODE

1. Trimmer for left/right side-flying of the aileron

2. Power Indicator

3. Trimmer for Ascending/Descending (Forward/Backward)

4. Throttle/aileron (left and right side-flying/high & low speed) control lever.

Press the joystick down to enter the headless mode, press the exit headless mode.

5. Ascending & Descending (Forward / Backward) / Aileron (left or right side flying / 3D

stunt) control lever

6. Power switch

7. Flip

8. Speed Control

Calibration methods: Power frequency after two joystick to the lower left corner while

playing four seconds after letting go quadcopter bottom light starts blinking stops 4 seconds

after a successful calibration.

3. INSTRUCTIONS ON THE QUADCOPTER’S BATTERY CHARGING

Connect USB charging line provided by factory with one end to computer and the other to

the battery to start charging.

The USB’s light is off while charging and turns on while charging completed. The charging

time is about 45 minutes. (Fig. 1)

4. PREPARATION BEFORE TAKING OFF

1. Please operate in spacious indoor or outdoor without rain or snow, and wind power

should be below 4 grade, be away from people, animals and obstacle.

2. Insert the Li-po battery provided by factory into quadcopter. The indication light of the

quadcopter is flashing, then put the quadcopter on leveled place and wait for frequency

adjustment.

3. Pull the acceleration lever to the lowest, turn on the remote control’s switchover, push the

acceleration lever to the highest, then pull it back to the lowest again.

There will be a “di” sound and the quadcopter indication light turns on, then the frequency

adjustment is completed and it is ready for taking off.

5. FLYING CONTROLLED AND FINE TUNING

6. FLYING PARCTICE

1. Accelerating operation: Slowly push the acceleration lever until the quadcopter take off

from the ground and hovers in the air, then pull the acceleration lever back until the

quadcopter slowly descends. Practice this repeatedly until you could control the

acceleration lever smoothly.

2. Vice-blade operation: When the quadcopter hovers in the air, push the right lever slowly

to make the quadcopter fly forward/back ward/to left/to right.

3. Turning operation: When the quadcopter hovers in the air, push the turning rudder slowly

to make the quadcopter turns left or right.

4. 3D Action operation. You can play some thrilling action rolling surface current basic

movements are skilled. Then no amount of rudder upper right corner, click the button on the

remote control, remote controls emit droplets of a sound, this time into the 3D rollover state,

then hit the remote control 3D joystick in any direction to achieve roll, press the remote

controller drops two sounds. Back to conventional flight mode.

TIPS:

1. When matching signal, keep the quadcopter on horizontal position for faster matching

and starting a stable flight.

2. Indoor’s flight: please select spacious place without obstacle, pets and people for flight.

3. Outdoor’s flight: please select a warm sunny and no wind or breeze for flight.

Note:

1. Don’t fly in the extreme weather and the model maybe damaged in extreme heat or cold

weather which will affect flight effect.

2. Don’t fly in the strong wind weather which will cause limitations to the flight or hinder your

flight control. In the case of strong wind, your aircraft will vanish or damage.

Calibration:

If the trim buttons do not correct the problem, you will have to recalibrate your drone. Place

the drone on a flat surface. Push the throttle and direction stick to the lower left. The light on

the remote will be flash. Hold this position for 3 seconds and release. The light will stop

flashing and the drone has recalibrated.

7. COMMON PROBLEM AND SOLUTION INSTRUCTIONS

8. ACCESSORIES

1. Clockwise blades x 2

2. Counter-clockwise blades x 2

3. Reversal blades x 2

4. Reversal motor x 2

5. Upper shell x 1

6. Lower shell x 1

7. Battery x 1

8. Receiver board x 1

Le quadricoptère monte ou descend en levant ou baissant la

manette gauche de la télécommande.

Le quadricoptère tourne en poussant la manette gauche de la

télécommande vers la droite ou la gauche.

Le quadricoptère avance ou recule en poussant la manette

droite de la télécommande vers le haut ou vers le bas.

Le quadricoptère vole vers la gauche ou la droite en poussant la

manette droite de la télécommande vers la gauche ou la droite.

Lorsque le quadricoptère vole et que le nez penche vers la

gauche ou la droite, effectuer un réglage vers la droite ou la

gauche jusqu'à stabilisation de l'appareil.

Lorsque le quadricoptère vole et dévie vers la gauche ou la

droite, effectuer un réglage latéral vers la droite ou la gauche

jusqu'à stabilisation de l'appareil.

Lorsque le quadricoptère vole et dévie vers l'avant ou l'arrière

ou monte ou descend, effectuer un réglage vers l'avant/l'arrière

jusqu'à stabilisation de l'appareil.

Montée/descente

Rotation

Avant/arrière

Vol latéral

Réglage de la

rotation

Réglage latéral

Réglage marche

avant/arrière

Motif

1. Placer le bouton ON/OFF

sur OFF.

2. Pile placée de manière

incorrecte.

3. Pile épuisée.

1. Le transmetteur n'est pas

allumé.

2. Le bouton ON/OFF du

quadricoptère est sur OFF.

3. L'antenne n'est pas

correctement placée ou n'est

pas complètement déployée.

4. Force du vent trop élevée.

1. La vitesse de rotation du

rotor est trop faible.

2. Le quadricoptère n'est pas

totalement chargé.

Ne pas tirer la manette de

contrôle de puissance trop

rapidement.

Solution

1. Placer le bouton ON/OFF

sur ON.

2. Vérifier que la pile est

correctement placée (polarité

indiquée dans le

compartiment des piles).

3. Remplacer la pile.

1. Mettre le bouton du

transmetteur ON/OFF surON.

2. Mettre le bouton ON/OFF

du quadricoptère sur ON.

3. S'assurer que l'antenne est

correctement introduite dans

le transmetteur et

complètement déployée.

4. Ne pas faire voler le drone

si le vent est trop fort au

risque de limiter ou

d'empêcher le contrôle du vol.

1. Pousser la manette de

contrôle de puissance vers le

haut.

2. Charger le drone au

maximum.

Tirer la manette de contrôle

de puissance vers l'arrière et

laisser le drone atterrir

lentement.

Problème

Le transmetteur ne

fonctionne pas.

Manque de contrôle

Le quadricoptère ne

s'élève pas.

Le quadricoptère

atterrit trop

rapidement.

(FR)

1. INTRODUCTION

Ce quadricoptère est un modèle télécommandé aux nombreuses possibilités et facile à

manipuler. Il peut planer, tourner, se propulser et voler dans toutes les directions à

différentes vitesses. Lire attentivement ce manuel avant d'utiliser le produit.

2. NOM DES DIFFÉRENTS ÉLÉMENTS

1. Coque en couleur

2. Pales

3. Moteur

4. Revêtement de protection (démontable)

5. Coque en couleur

6. Moteur

7. Pales

8. Roue (démontable)

9. Roue (démontable)

10. Coque en couleur

11. Moteur

12. Pales

13. Coque en couleur

14. Pales

15. Moteur

A. MODE GAME

B. MODE CRASH

C. MODE GROUND

D. MODE TRICK

1. Bouton de réglage de l'aileron pour voler vers la gauche/droite

2. Indicateur de puissance

3. Bouton de réglage pour monter/descendre (vers l'avant/l'arrière)

4. Manette d'accélération/de l'aileron (vol vers la gauche ou la droite/vitesse élevée et

basse).

Appuyer sur la manette de la télécommande pour activer le mode « headless ». Appuyer à

nouveau pour quitter le mode « headless ».

5. Manette de montée et descente (vers l'avant/l'arrière)/de l'aileron (vol vers la gauche ou

la droite/acrobaties 3D)

6. Interrupteur

7. Tours

8. Contrôle de la vitesse

Méthodes de réglage : Tirer les deux manettes de contrôle vers le coin inférieur gauche

durant le vol et les lâcher après quatre secondes : le témoin lumineux situé dans le bas du

quadricoptère commence à clignoter puis s'éteint après 4 secondes, indiquant que le

réglage a été correctement effectué.

3. INSTRUCTIONS POUR RECHARGER LA BATTERIE DU QUADRICOPTÈRE

Brancher une extrémité du câble USB fourni par le fabricant à un ordinateur et l'autre

extrémité à la batterie pour lancer le rechargement.

Le témoin USB est éteint pendant la rechargement et s'allume lorsque celui-ci est terminé.

Le rechargement dure environ 45 minutes. (Image 1)

4. PRÉPARATION AVANT LE DÉCOLLAGE

1. Utiliser le drone dans un endroit spacieux ou à l'extérieur s'il ne pleut pas ou ne neige

pas. La vitesse du vent doit être inférieure à 4. Utiliser loin des personnes, des animaux et

de tout obstacle.

2. Mettre la batterie LiPo fournie par le fabricant dans le quadricoptère. Si le témoin

lumineux du quadricoptère clignote, placer ce dernier sur une surface plate et attendre que

le réglage de fréquence soit effectué.

3. Tirer la manette d'accélération jusqu'au niveau le plus bas, allumer l'interrupteur de la

télécommande, pousser la manette d'accélération vers le niveau le plus haut puis à

nouveau vers le plus bas.

Le drone émet alors un son et le témoin lumineux du quadricoptère s'allume. Le réglage de

la fréquence est terminé et le quadricoptère est prêt à décoller.

5. CONTRÔLE DE VOL ET MISE AU POINT

6. PRATIQUER LE VOL

1. Accélération : Pousser lentement la manette d'accélération jusqu'à ce que le

quadricoptère décolle et vole. Tirer ensuite la manette vers l'arrière jusqu'à ce que le

quadricoptère descende lentement. Répéter ce mouvement afin d'apprendre à contrôler

correctement la manette d'accélération.

2. Marche avant/arrière : Lorsque le quadricoptère vole, pousser lentement la manette

droite de sorte que le drone vole vers l'avant/l'arrière, la gauche/la droite.

3. Rotation : Lorsque le quadricoptère vole, pousser lentement la manette de rotation de

sorte que le drone tourne vers la gauche ou la droite.

4. Manœuvres 3D : Après avoir appris à contrôler les mouvements de base, il est possible

de réaliser des manœuvres étonnantes. Pousser la manette vers le coin supérieur droit,

appuyer sur le bouton de la télécommande : un son indiquera le passage au mode

manœuvres 3D. Déplacer ensuite la manette de contrôle 3D dans n'importe quelle direction

pour effectuer des acrobaties. Pour revenir au mode de vol conventionnel, appuyer à

nouveau sur la télécommande.

CONSEILS :

1. Au signal de raccordement, maintenir le quadricoptère en position horizontale pour un

raccordement plus rapide et un vol stable.

2. Vol en intérieur : choisir un endroit spacieux, sans obstacle et où il n'y a aucun individu

ou animal.

3. Vol en extérieur : choisir un endroit chaud, ensoleillé et sans vent ni brise.

Remarque :

1. Ne pas faire voler le drone dans des conditions climatiques extrêmes. Des températures

trop élevées ou basses peuvent endommager le quadricoptère et altérer le vol.

2. Ne pas faire voler le drone s'il y a beaucoup de vent au risque de limiter ou d'empêcher

le contrôle du vol. Le quadricoptère pourrait également se perdre ou être endommagé.

Calibrage :

Si les compensateurs manuels ne corrigent pas les problèmes, il sera nécessaire de

calibrer à nouveau le drone. Placer le drone sur une surface plate. Pousser la manette

d'accélération et de direction vers la partie inférieure gauche. Le témoin lumineux de la

télécommande clignotera. Maintenir cette position pendant 3 secondes et lâcher. Le témoin

cessera de clignoter. Le drone est à nouveau calibré.

7. PROBLÈMES COURANTS ET SOLUTIONS

8. ACCESSOIRES

1. 2 pales sens des aiguilles d'une montre

2. 2 pales sens inverse des aiguilles d'une montre

3. 2 pales marche arrière

4. 2 moteurs marche arrière

5. 1 coque supérieure

6. 1 coque inférieure

7. 1 pile

8. 1 carte de réception

Beim Heben oder Senken des linken Hebels auf der

Fernsteuerung steigt der Quadrokopter auf oder ab.

Der Quadrokopter dreht sich, wenn der linke Hebel auf der

Fernsteuerung nach rechts oder links gedrückt wird.

Wenn der rechte Hebel auf der Fernsteuerung nach oben oder

unten gedrückt wird, fliegt der Quadrokopter nach vorne bzw.

nach hinten.

Wenn der rechte Hebel auf der Fernsteuerung nach links oder

rechts gedrückt wird, fliegt der Quadrokopter nach links bzw.

nach rechts.

Wenn der Bug des Quadrokopters während des Schwebens

nach links oder nach rechts schwenkt, die Einstellung nach

rechts oder links drehen, bis das Gerät stabilisiert ist.

Wenn der Quadrokopter während des Schwebens nach links

oder rechts abweicht, die Einstellung des seitlichen Flugs nach

rechts oder links drehen, um das Gerät zu stabilisieren.

Wenn der Quadrokopter während des Schwebens nach vorne

oder hinten abweicht, den Geschwindigkeitshebel nach

vorne/hinten drücken, um das Gerät zu stabilisieren.

Aufstieg/Abstieg

Drehung

Vorwärts/rückwärts

Seitlicher Flug

Einstellung der

Drehung

Einstellung des

Seitenflugs

Einstellung des

Vorwärts-/Rückwärtsfl

ugs

Grund

1. Den ON-/OFF-Schalter

auf«OFF» schalten.

2. Die Batterie wurde nicht

korrekt eingesetzt.

3. Die Batterie ist leer.

1. Die Fernsteuerung ist

ausgeschaltet.

2. Der ON-/OFF-Schalter des

Quadrokopters steht auf

«OFF».

3. Die Antenne sitzt nicht

korrekt oder kann nicht

komplett herausgezogen

werden.

4. Der Wind ist zu stark.

1. Die Drehgeschwindigkeit

des Rotors ist zu langsam.

2. Der Quadrokopter ist nicht

komplett geladen.

Der Kontrollhebel wird zu

schnell gedrückt.

Behebung

1. Den ON-/OFF-Schalter

auf«ON» schalten.

2. Sicherstellen, dass die

Batterie richtig und gemäß der

Angabe der Pole des

Batteriegehäuses eingesetzt

wurde.

3. Eine neue Batterie

einlegen.

1. Den ON-/OFF-Schalter der

Fernsteuerung auf«ON»

schalten.

2. Den ON-/OFF-Schalter des

Quadrokopters auf«ON»

schalten.

3. Sicherstellen, dass die

silberne Antenne richtig in die

Fernsteuerung eingesetzt

wurde und komplett

herausgezogen ist.

4. Nicht bei zu starkem Wind

fliegen lassen, da dieser die

Flugkontrolle einschränkt bzw.

verhindert.

1. Den Kontrollhebel ganz

nach oben drücken.

2. Den Quadrokopter komplett

aufladen.

Den Kontrollhebel nach hinten

drücken, damit der

Quadrokopter langsam landet.

Problem

Die Fernsteuerung

funktioniert nicht.

Keine Kontrolle.

Der Quadrokopter

hebt nicht ab.

Der Quadrokopter

landet zu schnell.

(DE)

1. EINLEITUNG

Dieser Quadrokopter ist ein leicht bedienbares, ferngesteuertes Modell mit zahlreichen

Möglichkeiten, das schweben, sich drehen, aufsteigen und in alle Richtungen fliegen kann.

Diese Anleitungen aufmerksam durchlesen, bevor das Produkt in Betrieb genommen wird.

2. BEZEICHNUNG DER TEILE

1. Farbiges Gehäuse

2. Kopf

3. Motor

4. Schutzabdeckung (abnehmbar)

5. Farbiges Gehäuse

6. Motor

7. Kopf

8. Rad (abnehmbar)

9. Rad (abnehmbar)

10. Farbiges Gehäuse

11. Motor

12. Kopf

13. Farbiges Gehäuse

14. Kopf

15. Motor

A. GAME-MODUS

B. CRASH-MODUS

C. GROUND-MODUS

D. TRICK-MODUS

1. Richtungstaste, um nach links/rechts zu fliegen

2. Leistungsangabe

3. Richtungstaste für den Auf- und Abstieg (vorwärts/rückwärts)

4. Kontrollhebel für Geschwindigkeit/Querruder (Flug nach links oder rechts/schnell oder

langsam).

Den Hebel betätigen, um den Headless-Modus einzuschalten. Zum Ausschalten erneut

betätigen.

5. Kontrollhebel für Auf- und Abstieg (vorwärts/rückwärts) / Querruder (Flug nach links oder

rechts/3D-Akrobatik)

6. Ein-/Ausschalter

7. Drehungen

8. Geschwindigkeitskontrolle

Kalibrierungsmethoden: Beide Kontrollhebel während des Fliegens in die Ecke oben links

drücken und nach vier Sekunden loslassen. Die Leuchte an der Unterseite des

Quadrokopters blinkt 4 Sekunden lang. Dies bedeutet, dass die Kalibrierung erfolgreich

durchgeführt wurde.

3. ANLEITUNGEN ZUM AUFLADEN DES QUADROKOPTER-AKKUS

Das mitgelieferte USB-Ladekabel an den Rechner und den Akku schließen, um den

Ladevorgang zu starten.

Die USB-Leuchte bleibt während des Ladevorgangs aus und schaltet sich bei Beendigung

ein. Der Ladevorgang dauert ca. 45 Minuten. (Abb. 1)

4. VORBEREITUNG VOR DEM START

1. Den Quadrokopter in einem großen Raum oder im Freien fliegen lassen. Es darf weder

regnen noch schneien und die Windstärke muss unter 4 liegen. Fern von Personen, Tieren

und Hindernissen verwenden.

2. Den mitgelieferten LiPo-Akku in den Quadrokopter einsetzen. Wenn die Kontrollleuchte

des Quadrokopters blinkt, diesen auf eine ebene Oberfläche stellen und warten, bis die

Frequenz sich eingestellt hat.

3. Den Geschwindigkeitshebel bis nach ganz unten ziehen, die Fernsteuerung anschalten,

den Geschwindigkeitshebel ganz nach oben und danach wieder ganz nach unten ziehen.

Das Gerät gibt einen Ton von sich und die Kontrollleuchte geht an. Die Frequenz hat sich

eingestellt und der Quadrokopter ist startbereit.

5. FLUGKONTROLLE UND VORBEREITUNG

6. FLUGÜBUNGEN

1. Beschleunigung: Den Geschwindigkeitshebel langsam betätigen, damit der

Quadrokopter abhebt und in der Luft schwebt. Danach den Geschwindigkeitshebel nach

hinten drücken, bis sich der Quadrokopter langsam senkt. Diese Bewegung wiederholt

üben, bis der Geschwindigkeitshebel gut kontrolliert wird.

2. Vorwärts-/Rückwärtsflug: Wenn der Quadrokopter schwebt, langsam den rechten Hebel

drücken, damit der Apparat vorwärts/rückwärts/nach links/nach rechts fliegt.

3. Drehung: Wenn der Quadrokopter schwebt, den Steuerhebel langsam betätigen, damit

sich der Apparat nach links oder rechts dreht.

4. 3D-Manöver: Nachdem die Grundlagen erlernt wurden, kann der Quadrokopter

atemberaubende Manöver durchführen. Den Steuerhebel in die Ecke oben rechts drücken

und die Fernsteuerung einschalten. Ein paar Töne geben an, dass auf den 3D-Modus

umgeschaltet wurde. Danach den 3D-Kontrollhebel in die gewünschte Richtung drehen, um

Tricks auszuführen. Wenn die Fernsteuerung erneut gedrückt wird, geben zwei Töne an,

dass der normale Flugmodus wieder eingestellt wurde.

TIPPS:

1. Wenn der Koppelungston zu hören ist, den Quadrokopter in horizontaler Stellung halten,

damit die Koppelung schneller vor sich geht und das Gerät stabil fliegen kann.

2. Flug im Innenraum: einen großen Raum frei von Hindernissen, Haustieren oder

Personen wählen.

3. Flug im Freien: einen warmen, sonnigen und windstillen Ort wählen.

Hinweis:

1. Nicht bei extremen Wetterbedingungen fliegen lassen; der Quadrokopter könnte bei

starker Hitze oder Kälte Schaden erleiden und nicht korrekt fliegen.

2. Nicht bei starkem Wind fliegen lassen, da dieser die Flugkontrolle einschränkt bzw.

verhindert. Bei starkem Wind könnte der Quadrokopter verschwinden oder Schaden

erleiden.

Kalibrierung:

Wenn die manuellen Kalibrierungsschalter das Problem nicht beheben, muss das Gerät

erneut kalibriert werden. Das Gerät auf eine gleichmäßige Oberfläche stellen. Den

Geschwindigkeits- und Richtungshebel in die Ecke oben links drücken. Die Leuchte der

Fernsteuerung blinkt. Diese Position 3 Sekunden lang halten und danach loslassen. Die

Leuchte hört auf zu blinken und das Gerät wurde erneut kalibriert.

7. PROBLEMBEHEBUNG

8.ZUBEHÖR

1. 2 Propeller im Uhrzeigersinn

2. 2 Propeller gegen den Uhrzeigersinn

3. 2 Propeller Rückwärtsgang

4. 2 Motoren Rückwärtsgang

5. 1 oberes Gehäuse

6. 1 unteres Gehäuse

7. 1 Batterie

8. 1 Funkempfänger

Alzando o abbassando la leva sinistra, il quadricottero sale o

scende.

Il quadricottero gira spingendo la leva di comando sinistra a

destra o a sinistra.

Spingendo la leva di comando destra in su o in giù, il

quadricottero va avanti/indietro.

Spingendo la leva destra di comando a sinistra o a destra, il

quadricottero va a sinistra o a destra.

Quando il quadricottero sta planando e il muso gira a sinistra o

a destra, girare la messa a punto a destra o a sinistra fino a

stabilizzare l’apparecchio.

Quando il quadricottero sta planando e si dirige a sinistra o a

destra, girare la messa a punto laterale a destra o a sinistra fino

a stabilizzare l’apparecchio.

Quando il quadricottero sta planando e si dirige in avanti o

indietro, alzare o abbassare la messa a punto di direzione in

avanti/indietro fino a stabilizzare l’apparecchio.

Ascesa/discesa

Giro

Avanti/indietro

Volo laterale

Messa a punto di

virata

Messa a punto

laterale

Messa a punto delle

direzioni

avanti/indietro

Motivo

1. Mettere in “OFF” il pulsante

di ON/OFF.

2. Pila inserita in modo non

corretto.

3. Pila esausta.

1. Il trasmettitore non è

aperto.

2. Il pulsante ON/OFF del

quadricottero è nella posizione

“OFF“.

3. L’antenna non è inserita

correttamente o non è

possibile estenderla

completamente.

4. Forza del vento troppo

elevata.

1. La velocità di giro del rotore

è troppo lenta.

2. Il quadricottero non è

completamente carico.

La leva di controllo di potenza

è stata tirata troppo

velocemente.

Soluzione

1. Mettere in “ON” il pulsante

di ON/OFF.

2. Verificare che la pila sia

ben inserita seguendo la

polarità indicata nello

scomparto delle pile.

3. Inserire una pila nuova.

1. Mettere in posizione “ON” il

pulsante ON/OFF del

trasmettitore.

2. Mettere in posizione “ON” il

pulsante ON/OFF del

quadricottero.

3. Controllare che l’antenna

argentata sia inserita bene nel

trasmettitore e completamente

estesa.

4. Non volare se il vento è

troppo forte, poiché limiterà o

ostacolerà il controllo del volo

del quadricottero.

1. Spingere la leva di controllo

di potenza verso l’alto.

2. Caricare al massimo il

quadricottero.

Tirare la leva di controllo di

potenza all’indietro e lasciare

che il quadricottero atterri

lentamente.

Problema

Il trasmettitore non

funziona.

Problema di controllo

Il quadricottero non

riesce a sollevarsi.

Il quadricottero

atterra troppo

velocemente.

(IT)

1. INTRODUZIONE

Questo quadricottero è un modello telecomandato pieno di prestazioni e facile da usare,

capace di planare, girare, propellersi e volare in tutte le direzioni con varie sensibilità.

Leggere attentamente questo manuale prima di usare il prodotto.

2. NOMI DEI PEZZI

1. Telaio colorato

2. Pala

3. Motore

4. Copertura protettrice (smontabile)

5. Telaio colorato

6. Motore

7. Pala

8. Ruota (smontabile)

9. Ruota (smontabile)

10. Telaio colorato

11. Motore

12. Pala

13. Telaio colorato

14. Pala

15. Motore

A. MODALITÀ GAME

B. MODALITÀ CRASH

C. MODALITÀ GROUND

D. MODALITÀ TRICK

1. Pulsante di livellamento per volare a sinistra/destra dell’alettone.

2. Indicatore di potenza

3. Pulsante di livellamento per alzarsi/ abbassarsi (avanti/indietro)

4. Leva di controllo di acceleratore /alettone (volo a sinistra o a destra/ velocità alta e

bassa).

Spingere la leva di comando per attivare la modalità <<headless>>; spingerla di nuovo per

uscire dalla modalità <<headless>>.

5. Leva di controllo per la salita e la discesa (in avanti/indietro) alettone (volo a sinistra o

destra/acrobazie 3D)

6. Interruttore di accensione

7. Giri

8. Controllo velocità

Modalità di calibratura: Durante la fase di volo tirare le due leve di controllo verso l’angolo

inferiore sinistro, lasciarle dopo quattro secondi: la luce della parte inferiore del

quadricottero inizia a lampeggiare e smette dopo 4 secondi, il che significa che la

calibratura è stata effettuata con successo.

3. ISTRUZIONI PER RICARICARE LA BATTERIA DEL QUADRICOTTERO

Per iniziare la ricarica connettere un’estremità del cavo di ricarica USB, fornito dal

fabbricante, al computer e l’altra alla batteria.

Durante la ricarica la luce del cavo USB è spenta e si accende quando questa è completa.

La ricarica dura circa 45 minuti. (Immagine 1)

4. PREPARAZIONE PRIMA DEL DECOLLO

1. Usare in un luogo spazioso o all’esterno se non piove o nevica: la velocità del vento

deve essere inferiore al grado 4; utilizzare lontano da persone, animali e ostacoli.

2. Inserire la batteria di LiPo, fornita dal fabbricante, nel quadricottero. Se la luce indicatrice

del quadricottero lampeggia, collocarlo su una superficie livellata e attendere la regolazione

della frequenza.

3. Tirare la leva di accelerazione fino al punto più basso, accendere l’interruttore del

telecomando, spingere la leva dell’acceleratore fino al punto più alto e dopo portarla al

punto più basso.

Si sentirà un suono e la luce indicatrice del quadricottero si accenderà. La regolazione della

frequenza è completata e il quadricottero è pronto per decollare.

5. CONTROLLO DI VOLO E MESSA A PUNTO

6. PRATICA DI VOLO

1. Operazione di accelerazione: Spingere lentamente la leva di accelerazione finché il

quadricottero decolli e riesca a planare in aria; dopo di che, tirare la leva di accelerazione

all’indietro finché il quadricottero scenda lentamente. Praticare ripetutamente questo

movimento fino a controllare bene la leva di accelerazione.

2. Operazione avanti/indietro: Mentre il quadricottero plana in aria, spingere lentamente la

leva destra affinché l’apparecchio vada avanti/indietro a sinistra/a destra.

3. Operazione virata: Mentre il quadricottero sta planando, spingere il timone di viraggio

lentamente per far sì che l’apparecchio giri a sinistra o a destra.

4. Operazione manovre 3D: Una volta imparati i movimenti basilari, si possono realizzare

manovre emozionanti. Spingere il timone verso l’angolo superiore destro, premere il

pulsante del telecomando e si sentiranno alcuni fischi che annunciano il cambio di modalità

di manovra 3D; dopo di che, muovere la leva di controllo 3D in qualsiasi direzione per

effettuare le acrobazie. Se si preme di nuovo il pulsante del telecomando, si sentiranno due

fischi, che annunciano il ritorno al volo convenzionale.

CONSIGLI:

1. Quando si sente il segnale di assemblaggio, mantenere il quadricottero in posizione

orizzontale, per ottenere un assemblaggio più rapido e dare inizio a un volo stabile.

2. Volo interno: scegliere un luogo spazioso senza ostacoli, animali o persone.

3. Volo esterno: scegliere un luogo caldo, soleggiato e senza vento o brezza per il volo.

Attenzione:

1. Non volare in condizioni climatiche estreme, il quadricottero si potrebbe danneggiare con

il caldo o il freddo estremi e condizionare il volo.

2. Non volare con molto vento, poiché limiterà o ostacolerà il controllo del volo. In caso di

molto vento, il quadricottero potrebbe sparire o danneggiarsi.

Calibratura:

Se i pulsanti di compensazione manuale non risolvono il problema, sarà necessario

calibrare di nuovo il drone. Disporre il drone su una superficie piana. Spingere la leva di

accelerazione e direzione verso la parte inferiore sinistra. La luce del telecomando

lampeggerà. Mantenere questa posizione per 3 secondi e lasciarla. La luce smetterà di

lampeggiare: il drone è già calibrato di nuovo.

7. PROBLEMI COMUNI E SOLUZIONI

8. ACCESSORI

1. 2 pale di senso orario

2. 2 pale di senso antiorario

3. 2 pale di marcia indietro

4. 2 motori di marcia indietro

5. 1 telaio superiore

6. 1 telaio inferiore

7. 1 pila

8. 1 scheda ricevente

Ao levantar ou baixar a alavanca de comando esquerda, o

quadricóptero sobe ou desce.

O quadricóptero gira ao empurrar a alavanca de comando

esquerda para a direita ou para a esquerda.

Se empurrar a alavanca de comando direita para cima ou para

baixo, o quadricóptero voa para a frente ou para trás.

Ao empurrar a alavanca de direção direita para a esquerda ou

para a direita, o quadricóptero vira para a esquerda ou para a

direita.

Quando o quadricóptero estiver a planar e a sua frente girar

para a esquerda ou para a direita, gire o ajuste para a direita ou

para a a esquerda até estabilizar o aparelho.

Quando o quadricóptero estiver a planar e se desviar para a

esquerda ou para a direita, gire o ajuste lateral para a direita ou

para a esquerda até estabilizar o aparelho.

Quando o quadricóptero estiver a planar e se desviar para a

frente ou para trás, suba ou baixe o ajuste da marcha para

diante/trás até estabilizar o aparelho.

Subida/descida

Rotação

Frente/Trás

Voo lateral

Ajuste do giro

Ajuste lateral

Ajuste de marcha

para diante/atrás

Motivo

1. Colocar na posição “OFF”

do botão ON/OFF.

2. Pilha inserida de forma

incorreta.

3. Pilhas gastas.

1. O transmissor não está

aberto.

2. O botão ON/OFF do

quadricóptero encontra-se na

posição “OFF“.

3. A antena não está bem

inserida ou não se pode

esticar completamente.

4. Força do vento demasiado

forte.

1. A velocidade de rotação do

rotor é demasiado baixa.

2. O quadricóptero não está

totalmente carregado.

Puxa a alavanca de controlo

de potência demasiado

rápido.

Solução

1. Colocar na posição “ON” do

botão ON/OFF.

2. Verificar que as pilhas

estão bem colocadas de

acordo com a polaridade que

se indica no compartimento

das pilhas.

3. Inserir uma pilha nova.

1. Colocar na posição “ON” do

botão ON/OFF do

transmissor.

2. Colocar na posição “ON” do

botão ON/OFF do

quadricóptero.

3. Certificar-se de que a

antena prateada está bem

inserida no transmissor e

completamente esticada-

4. Não voar se o vento for

demasiado forte, já que o

mesmo limitará ou criará

obstáculos no voo do

quadricóptero.

1. Empurrar a alavanca de

controlo de potência para

cima.

2. Carregar o quadricóptero

ao máximo.

Puxar a alavanca de controlo

de potência para atrás e

deixar que o quadricóptero

aterre lentamente.

Problema

O transmissor não

funciona.

Falta de controlo

O quadricóptero não

consegue subir.

O quadricóptero

aterra demasiado

rápido.

(PT)

1. INTRODUÇÃO

Este quadricóptero é um modelo com controlo remoto repleto de prestações e fácil de

manusear, capaz de planar, dar voltas, propulsar-se e voar em todas as direções com

diferentes sensibilidades. Ler atentamente este manual antes de pôr em funcionamento o

produto.

2. NOME DAS PEÇAS

1. Carcaça de cor

2. Pá

3. Motor

4. Guarda-sol protetor (desmontável).

5. Carcaça de cor

6. Motor

7. Pá

8. Roda (desmontável)

9. Roda (desmontável)

10. Carcaça de cor

11. Motor

12. Pá

13. Carcaça de cor

14. Pá

15. Motor

A. MODO GAME

B. MODO CRASH

C. MODO GROUND

D. MODO TRICK

1. Botão de nivelação para voar para a esquerda/direita do aileron

2. Indicador de potência

3. Botão de nivelação para ascender/descer (para diante/para atrás)

4. Alavanca de controlo de acelerador/aileron (voo para a esquerda ou direita/velocidade

alta e baixa).

Pressionar a alavanca de comando para acionar o modo «headless»; voltar a pressionar

para sair do modo «headless».

5. Alavanca de controlo de subida e descida (para diante/para trás)/aileron (voo para a a

esquerda ou direita/acrobacias 3D)

6. Interruptor de ligar/desligar

7. Voltas

8. Controlo de velocidade

Métodos de calibração: Atirar das duas alavancas de controlo para a esquina inferior

esquerda na fase de voo e soltá-las passados quatro segundos: a luz da parte inferior do

quadricóptero começa a piscar e deixa de piscar passados 4 segundos, o que significa que

a calibração foi efetuada com sucesso.

3. INSTRUÇÕES PARA CARREGAR A BATERIA DO quadricóptero

Conectar o cabo de carga USB fornecido pelo fabricante ao computador através de um

extremo e à bateria pelo outro para iniciar o carregamento.

A luz da USB está apagada durante a carga e acende-se quando esta termina. O

carregamento dura cerca de 45 minutos. (Imagem 1)

4. PREPARAÇÃO ANTES DA MONTAGEM

1. Utilizar num lugar espaçoso ou no exterior se não chover ou nevar; a velocidade do

vento deve ser inferior ao grau 4; utilizar longe de pessoas, animais e obstáculos.

2. Inserir a bateria de LiPo fornecida pelo fabricante no quadricóptero. Se a luz indicadora

do quadricóptero piscar, colocar o quadricóptero sobre uma superfície nivelada e esperar o

ajuste de frequência.

3. Puxar a alavanca de aceleração até ao ponto mais baixo, ligar o interruptor do controlo

remoto, empurrar a alavanca do acelerador até ao ponto mais alto e, a seguir, colocá-la no

ponto mais baixo.

Irá escutar um som e a luz indicadora do quadricóptero acender-se-á. O ajuste da

frequência já está completo e o quadricóptero está pronto para descolar.

5. CONTROLO DE VOO E REGULAÇÃO

6. PRÁTICA DE VOO

1. Operação de aceleração: Empurrar lentamente a alavanca de aceleração até que o

quadricóptero descole e plane no ar; a seguir, empurrar a alavanca de aceleração para

atrás até que o quadricóptero desça lentamente. Praticar repetidamente este movimento

até controlar bem a alavanca de aceleração.

2. Operação de avanço/marcha-atrás: Com o quadricóptero a planar no ar, empurrar

lentamente a alavanca direita para que o aparelho voe para diante/para trás/para a

esquerda/para a direita.

3. Operação de giro: Com o quadricóptero a planar no ar, empurrar o timão de giro

lentamente para que o aparelho gire para a esquerda ou para a direita.

4. Operação de manobras 3D: Assim que estiverem dominados os movimentos básicos,

podem realizar-se emocionantes manobras. Empurrar o timão para o canto superior direito,

premir o botão do controlo remoto e ouvir-se-ão uns apitos que anunciarão a mudança

para modo de manobra 3D; a seguir, mover a alavanca de controlo 3D em qualquer

direção para efetuar acrobacias. Se voltar a premir o controlo remoto, ouvir-se-ão dois

apitos, com que voltará ao modo de voo convencional.

CONSELHOS:

1. Ao ouvir o sinal de acoplamento, manter o quadricóptero em posição horizontal para

conseguir um acoplamento mais rápido e iniciar um voo estável.

2. Voo em interior: escolher um lugar espaçoso sem obstáculos, animais de estimação ou

pessoas.

3. Voo em exterior: escolher um lugar quente, ensolarado e sem vento nem brisa para o

voo.

Nota:

1. Não voar com condições climáticas extremas; o quadricóptero pode danificar-se com

calor ou frio extremos e afetar o efeito do voo.

2. Não voar se fizer muito vento, já que o mesmo limitará ou criará obstáculos ao controlo

do voo. Se fizer muito vento, o quadricóptero poderia desaparecer ou ser danificado.

Calibração:

Se os botões de compensação manual não corrigirem o problema, será necessário voltar a

calibrar o drone. Colocar o drone sobre uma superfície plana. Empurrar a alavanca de

aceleração e a direção para o cantor inferior esquerdo. A luz do controlo remoto piscará.

Manter esta posição durante 3 segundos e soltar. A luz deixará de piscar; o drone já voltou

a estar calibrado.

7. PROBLEMAS COMUNS E SOLUÇÕES

8. ACESSÓRIOS

1. 2 pás no sentido horário

2. 2 pás no sentido anti horário

3. 2 pás de marcha-atrás

4. 2 motores de marcha-atrás

5. 1 Carcaça superior

6. 1 Carcaça inferior

7. 1 pilhas AA

8. 1 cartão recetor

Mişcând maneta de comandă din partea stângă în sus sau în

jos, quadricopterul urcă sau coboară.

Quadricopterul virează dacă împingeţi spre dreapta sau stânga

maneta de comandă din partea stângă.

Împingând maneta de comandă din partea dreaptă în sus sau în

jos, quadricopterul zboară înainte/înapoi.

Împingând maneta de comandă din partea dreaptă spre stânga

sau dreapta, quadricopterul zboară spre stânga sau dreapta.

În momentul în care quadricopterul planează şi botul său

virează la stânga sau la dreapta, răsuciţi butonul de reglare

spre dreapta sau stânga până la stabilizarea aparatului.

În momentul în care quadricopterul planează şi deviază spre

stânga sau dreapta, rotiţi butonul de reglare laterală spre

dreapta sau stânga până la stabilizarea aparatului.

În momentul în care quadricopterul planează şi deviază înainte

sau înapoi, ridicaţi sau coborâţi butonul de reglare zbor

înainte/înapoi până la stabilizarea aparatului.

Urcare/coborâre

Viraj

Înainte/înapoi

Zbor lateral

Reglare viraj

Reglare laterală

Reglare zbor

înainte/înapoi

Cauză

1. Aduceţi butonul ON/OFF în

poziţia „OFF”.

2. Baterie introdusă în mod

incorect.

3. Baterie descărcată.

1. Transmiţătorul nu este

deschis.

2. Butonul ON/OFF al

quadricopterului se află în

poziţia „OFF”.

3. Antena nu este introdusă

corect sau nu se poate

extinde complet.

4. Forţa vântului este prea

mare.

1. Viteza de rotire a motorului

este prea lentă.

2. Quadricopterul nu este

complet încărcat.

Maneta de control al puterii se

manevrează prea repede.

Soluţie

1. Aduceţi butonul ON/OFF în

poziţia „ON”.

2. Verificaţi dacă bateria este

introdusă în mod corect,

examinând polaritatea indicată

în compartimentul pentru

baterii.

3. Introduceţi o baterie nouă.

1. Aduceţi butonul ON/OFF al

transmiţătorului în poziţia

„ON”.

2. Aduceţi butonul ON/OFF al

quadricopterului în poziţia

„ON”.

3. Asiguraţi-vă că antena

argintie este corect introdusă

în transmiţător şi este extinsă

complet.

4. Nu utilizaţi aparatul dacă

vântul suflă prea tare,

deoarece acesta va împiedica

sau va limita controlul zborului

quadricopterului.

1. Împingeţi maneta de control

al puterii în sus.

2. Încărcaţi quadricopterul la

maximum.

Trageţi de maneta de control

al puterii spre înapoi şi lăsaţi

quadricopterul să aterizeze

lent.

Problemă

Transmiţătorul nu

funcţionează.

Lipsă de control

Quadricopterul nu se

poate ridica.

Quadricopterul

aterizează prea rapid.

(RO)

1. INTRODUCERE

Acest quadricopter este un model cu telecomandă, cu o mulţime de opţiuni şi uşor de

manevrat, poate să planeze, să zboare în cerc, să se propulseze şi să zboare în toate

direcţiile, cu diferite moduri. Citiţi cu atenţie acest manual înainte de a pune în funcţiune

aparatul.

2. DENUMIREA PIESELOR

1. Carcasă colorată

2. Elice

3. Motor

4. Capac protector (demontabil)

5. Carcasă colorată

6. Motor

7. Elice

8. Roată (demontabilă)

9. Roată (demontabilă)

10. Carcasă colorată

11. Motor

12. Elice

13. Carcasă colorată

14. Elice

15. Motor

A. MOD GAME

B. MOD CRASH

C. MOD GROUND

D. MOD TRICK

1. Buton de reglare pentru a zbura către stânga/dreapta eleronului

2. Indicator de putere

3. Buton de reglare pentru urcare/coborâre (înainte/înapoi)

4. Manetă de comandă a acceleratorului/eleronului (zbor spre stânga sau dreapta/viteză

mare sau mică).

Apăsaţi maneta de comandă pentru a activa modul „headless”; apăsaţi din nou pentru a

ieşi din modul „headless”.

5. Maneta de control pentru urcare şi coborâre (înainte/înapoi)/eleron (zbor către stânga

sau dreapta/acrobaţii 3D)

6. Întrerupător de pornire

7. Zbor în cerc

8. Control viteză

Metode de reglare: Trageţi de cele două manete de comandă către colţul din stânga jos în

faza de zbor şi daţi-le drumul după patru secunde: lumina din partea inferioară a

quadricopterului începe să lumineze intermitent şi se stinge după 4 secunde, ceea ce

înseamnă că reglarea s-a realizat cu succes.

3. INSTRUCŢIUNI PENTRU REÎNCĂRCAREA BATERIEI QUADRICOPTERULUI

Conectaţi cablul de încărcare USB furnizat de către fabricant la calculator, iar celălalt capăt

al cablului la baterie, pentru a începe încărcarea.

Indicatorul luminos al USB-ului este stins în timpul încărcării şi se aprinde când aceasta se

finalizează. Reîncărcarea durează aproximativ 45 de minute. (Imaginea 1)

4. PREGĂTIREA ÎNAINTE DE DECOLARE

1. Utilizaţi un loc spaţios sau în aer liber, dacă nu plouă sau ninge; forţa vântului trebuie să

fie sub 4 grade bf; utilizaţi aparatul departe de persoane, animale şi obstacole.

2. Introduceţi bateria LiPo furnizată de către fabricant în quadricopter. Dacă indicatorul

luminos al quadricopterului luminează intermitent, amplasaţi-l pe o suprafaţă plană şi

aşteptaţi să se regleze frecvenţa.

3. Trageţi de maneta de accelerare până în punctul cel mai de jos, apăsaţi întrerupătorul

telecomenzii, împingeţi maneta acceleratorului până în punctul cel mai de sus şi, după

aceea, mişcaţi-o până în punctul cel mai de jos.

Se va auzi un sunet şi indicatorul luminos al quadricopterului se va aprinde. Reglarea

frecvenţei s-a realizat, iar quadricopterul este pregătit pentru decolare.

5. CONTROLUL ZBORULUI ŞI RODAJUL

6. EXERCIŢIU DE ZBOR

1. Operaţiunea de accelerare: Împingeţi uşor maneta de accelerare până când

quadricopterul decolează şi planează în aer; după aceea, trageţi maneta de accelerare

spre înapoi până ce quadricopterul coboară uşor. Repetaţi această mişcare până când

controlaţi bine maneta de accelerare.

2. Operaţiunea de zbor înainte/înapoi: Cu quadricopterul planând în aer, împingeţi uşor

maneta din partea dreaptă pentru ca aparatul să zboare înainte/înapoi/spre stânga/spre

dreapta.

3. Operaţiunea de viraj: Cu quadricopterul planând în aer, împingeţi uşor cârma de viraj

pentru ca aparatul să vireze la stânga sau la dreapta.

4. Operaţiunea de manevre 3D: Odată ce stăpâniţi mişcările elementare, se pot realiza şi

manevre mai emoţionante. Împingeţi cârma către colţul din dreapta sus, apăsaţi butonul

telecomenzii şi se vor auzi nişte semnale sonore care vor anunţa schimbarea la modul de

manevră 3D; după aceea, mişcaţi maneta de control 3D în orice direcţie pentru a realiza

acrobaţii. Dacă apăsaţi din nou butonul telecomenzii, se vor auzi două semnale sonore,

care anunţă faptul că s-a revenit la modul de zbor convenţional.

SFATURI:

1. Când auziţi semnalul de cuplaj, menţineţi quadricopterul în poziţie orizontală pentru a

obţine un cuplaj mai rapid şi demararea unui zbor stabil.

2. Zbor într-un spaţiu închis: alegeţi un loc spaţios, fără obstacole, animale de companie

sau persoane.

3. Zbor în aer liber: alegeţi un loc cald, însorit şi fără vânt sau briză, pentru zbor.

Notă:

1. Nu utilizaţi aparatul în condiţii climatice extreme; quadricopterul se poate defecta din

cauza căldurii sau frigului extrem şi acest lucru poate afecta zborul.

2. Nu utilizaţi aparatul dacă vântul suflă foarte tare, deoarece acesta va împiedica sau va

limita controlul zborului. Dacă vântul suflă foarte tare, quadricopterul poate dispărea sau se

poate defecta.

Calibrare:

Dacă butoanele de compensare manuală nu remediază problema, va fi necesar să calibraţi

drona din nou. Aşezaţi drona pe o suprafaţă plană. Împingeţi maneta de accelerare şi

direcţie către partea stângă jos. Lumina telecomenzii va fi intermitentă. Menţineţi această

poziţie timp de 3 secunde şi apoi daţi-i drumul. Lumina nu va mai fi intermitentă; drona a

fost calibrată din nou.

7. PROBLEME FRECVENTE ŞI SOLUŢII

8. ACCESORII

1. 2 elice care se mişcă în sensul acelor de ceasornic

2. 2 elice care se mişcă în sens contrar acelor de ceasornic

3. 2 elice pentru zbor înapoi

4. 2 motoare pentru zbor înapoi

5. 1 carcasă superioară

6. 1 carcasă inferioară

7. 1 baterie

8. 1 card de recepţie

Przy podnoszeniu lub opuszczaniu lewego drążka quadrocopter

wznosi się lub opada.

Quadrocopter obraca się przy przesunięciu lewego drążka w

prawo lub w lewo.

Przy przesunięciu prawego drążka w górę lub w dół

quadrocopter leci do przodu/do tyłu.

Przy przesunięciu prawego drążka w lewo lub w prawo

quadrocopter leci w lewo/w prawo.

Gdy quadrocopter unosi się w powietrzu i jego nos obraca się w

lewo lub w prawo, należy obrócić element regulujący w prawo

lub w lewo do momentu ustabilizowania się urządzenia.

Gdy quadrocopter unosi się w powietrzu i zbacza w lewo lub w

prawo, należy obrócić element regulujący lot w bok w prawo lub

w lewo do momentu ustabilizowania się urządzenia.

Gdy quadrocopter unosi się w powietrzu i zbacza do przodu lub

do tyłu, należy podnieść lub opuścić element regulujący lot do

przodu/do tyłu do momentu ustabilizowania się urządzenia.

Wznosze-

nie/opadanie

Obrót

Lot do przodu/do tyłu

Lot w bok

Ustawienie obrotu

Ustawienie lotu w bok

Ustawienie lotu do

przodu/do tyłu

Powód

1. Przycisk ON/OFF znajduje

się w pozycji OFF.

2. Nieprawidłowo włożona

bateria.

3. Wyczerpana bateria.

1. Nadajnik nie jest włączony.

2. Przycisk ON/OFF

quadrocoptera znajduje się w

pozycji OFF.

3. Antena nie jest prawidłowo

włożona lub nie jest całkowicie

wyciągnięta.

4. Wiatr jest zbyt silny.

1. Prędkość obrotu wirnika jest

zbyt wolna.

2. Quadrocopter nie jest

całkowicie naładowany.

Zbyt szybki ruch drążkiem

mocy.

Rozwiązanie

1. Przesunąć przycisk

ON/OFF do pozycji ON.

2. Sprawdzić, czy bateria jest

prawidłowo włożona zgodnie z

polaryzacją wskazaną w

przegrodzie na baterie.

3. Włożyć nową baterię.

1. Przesunąć przycisk

ON/OFF nadajnika do pozycji

ON.

2. Przesunąć przycisk

ON/OFF quadrocoptera do

pozycji ON.

3. Upewnić się, że srebrna

antena jest prawidłowo

włożona do nadajnika i

całkowicie wyciągnięta.

4. Nie latać quadrocopterem

przy zbyt silnym wietrze, gdyż

może to ograniczyć lub

utrudnić sterowanie

urządzeniem.

1. Popchnąć drążek mocy do

góry.

2. Maksymalnie naładować

quadrocopter.

Przesunąć drążek mocy do

tyłu i pozwolić, by

quadrocopter powoli

wylądował.

Problem

Nadajnik nie działa.

Brak kontroli

Quadrocopter nie

wznosi się.

Quadrocopter ląduje

zbyt szybko.

(PL)

1. WPROWADZENIE

Ten quadrocopter to zdalnie sterowany model z wieloma funkcjami, który jest łatwy w

obsłudze. Szybuje, obraca się, napędza się i lata we wszystkich kierunkach z różną

prędkością. Przed użyciem produktu należy uważnie przeczytać niniejszą instrukcję.

2. NAZWY CZĘŚCI

1. Kolorowa obudowa

2. Śmigło

3. Silnik

4. Ochronna osłona (zdejmowana)

5. Kolorowa obudowa

6. Silnik

7. Śmigło

8. Koło (odczepiane)

9. Koło (odczepiane)

10. Kolorowa obudowa

11. Silnik

12. Śmigło

13. Kolorowa obudowa

14. Śmigło

15. Silnik

A. TRYB GAME

B. TRYB CRASH

C. TRYB GROUND

D. TRYB TRICK

1. Przycisk wyrównania lotek do lotu w lewo/w prawo

2. Wskaźnik mocy

3. Przycisk wyrównania do lotu w górę/w dół (do przodu/do tyłu)

4. Drążek kontroli przyspieszenia/lotek (lot w lewo lub w prawo/duża i mała prędkość)

Nacisnąć drążek na pilocie, aby włączyć tryb „headless”; ponownie nacisnąć drążek, aby

wyjść z trybu „headless”.

5. Drążek kontroli lotu w górę/w dół (do przodu/do tyłu)/lotek (lot w lewo lub w

prawo/akrobacje 3D)

6. Wyłącznik sieciowy

7. Obroty

8. Kontrola prędkości

Sposoby kalibracji: Przesunąć oba drążki kontroli w lewy dolny róg w fazie lotu i puścić je

po czterech sekundach: lampka w dolnej części quadrocoptera zacznie migać i po 4

sekundach przestanie – oznacza to, że kalibracja powiodła się.

3. INSTRUKCJE DOTYCZĄCE ŁADOWANIA AKUMULATORA QUADROCOPTERA

Aby rozpocząć ładowanie, należy podłączyć jeden koniec kabla do ładowania USB

dołączonego do zestawu przez producenta do komputera, a drugi do akumulatora.

Lampka USB podczas ładowania jest wyłączona i zapala się, gdy ładowanie zakończy się.

Akumulator ładuje się ok. 45 minut. (Rysunek 1)

4. PRZYGOTOWANIE DO LOTU

1. Używać urządzenia w przestronnym miejscu lub na zewnątrz, jeśli nie pada deszcz bądź

śnieg, przy czym prędkość wiatru nie powinna przekraczać 4 stopnia. Używać z dala od

osób, zwierząt i przeszkód.

2. Włożyć do quadrocoptera akumulator litowo-polimerowy dołączony do zestawu przez

producenta. Jeżeli wskaźnik quadrocoptera miga, umieścić urządzenie na równej

powierzchni i poczekać na ustawienie częstotliwości.

3. Przesunąć drążek przyśpieszenia do najniższego punktu, włączyć przycisk pilota

zdalnego sterowania, przesunąć drążek przyspieszenia do najwyższego punktu, a

następnie do najniższego.

Urządzenie wyda dźwięk, a wskaźnik quadrocoptera zapali się. Ustawienie częstotliwości

jest zakończone i quadrocopter jest gotowy do startu.

5. STEROWANIE I USTAWIENIA

6. ĆWICZENIE LATANIA

1. Przyspieszanie: Popchnąć delikatnie drążek przyspieszenia, aż quadrocopter wystartuje i

będzie unosił się w powietrzu; następnie przesunąć drążek przyspieszenia do tyłu, aż

quadrocopter ponownie powoli obniży lot. Ćwiczyć ten ruch do momentu opanowania

sterowania drążkiem przyspieszenia.

2. Lot do przodu/do tyłu: Gdy quadrocopter unosi się w powietrzu, popchnąć delikatnie

prawy drążek, aby urządzenie poleciało do przodu/do tyłu/w lewo/w prawo.

3. Obrót: Gdy quadrocopter unosi się w powietrzu, popchnąć delikatnie drążek obrotu, aby

urządzenie obróciło się w prawo lub w lewo.

4. Manewry 3D: Po opanowaniu podstawowych ruchów można przejść do bardziej

emocjonujących manewrów. Popchnąć drążek do prawego górnego rogu, nacisnąć

przycisk zdalnego sterowania – rozlegnie się dźwięk oznajmiający zmianę trybu na

manewry 3D; następnie poruszyć drążkiem sterującym 3D w którąkolwiek stronę, by

wykonać akrobacje. Po ponownym naciśnięciu zdalnego sterowania, rozlegnie się dźwięk

oznaczający powrót do normalnego lotu.

PORADY:

1. Po usłyszeniu dźwięku łączenia utrzymać quadrocopter w pozycji horyzontalnej, aby

szybciej go połączyć i rozpocząć stabilny lot.

2. Lot w pomieszczeniu: wybrać miejsce, w którym nie ma przeszkód, zwierząt domowych

ani osób.

3. Lot na zewnątrz: wybrać ciepłe, słoneczne i bezwietrzne miejsce.

Uwaga:

1. Nie latać w ekstremalnych warunkach pogodowych; przy zbyt wysokiej lub zbyt niskiej

temperaturze quadrocopter może ulec uszkodzeniu, co wpłynie na jego lot.

2. Nie latać przy silnym wietrze, gdyż może to ograniczyć lub utrudnić sterowanie

urządzeniem. Przy silnym wietrze quadrocopter może zaginąć lub zostać uszkodzony.

Kalibracja:

Jeżeli przyciski ręcznej kompensacji nie rozwiążą problemu, należy ponownie skalibrować

drona. Umieścić drona na płaskiej powierzchni. Popchnąć drążek przyspieszenia i kierunku

w lewą dolną stronę. Lampka zdalnego sterowania zacznie migać. Utrzymać tę pozycję

przez 3 sekundy i puścić. Lampka przestanie migać, dron został ponownie skalibrowany.

7. CZĘSTE PROBLEMY I ICH ROZWIĄZANIA

8. AKCESORIA

1. 2 śmigła kręcące się zgodnie z kierunkiem ruchu wskazówek zegara

2. 2 śmigła kręcące się przeciwnie do kierunku ruchu wskazówek zegara

3. 2 śmigła do lotu wstecz

4. 2 silniki do lotu wstecz

5. 1 górna obudowa

6. 1 dolna obudowa

7. 1 bateria

8. 1 karta odbiornika

Soldaki kumanda kolunu kaldırdığınızda veya indirdiğinizde

quadcopter alçalır veya yükselir.

Soldaki kumanda kolu sağa veya sola itildiğinde quadcopter

dönecektir.

Sağdaki kumanda kolunu yukarı doğru veya aşağı doğru

iterseniz, quadcopter öne veya arkaya doğru gidecektir.

Sağdaki kumanda kolunu sola veya sağa doğru iterseniz,

quadcopter sola veya sağa doğru gidecektir.

Quadcopter süzülürken burnu sola veya sağa doğru dönmüşse,

cihaz dengelenene kadar ayarı sola veya sağa döndürün.

Quadcopter süzülürken sola veya sağa doğru yalpalıyorsa,

cihaz dengelenene kadar yanal ayarı sola veya sağa döndürün.

Quadcopter süzülürken öne veya arkaya doğru yalpalıyorsa,

cihaz dengelenene kadar marş ayarını aşağı veya yukarı getirin.

Yükselme/alçalma

Dönme

Ön/arka

Yanal uçuş

Dönüş ayarı

Yanal ayar

Öne/arkaya marş

ayarı

Neden

1. ON/OFF düğmesi “OFF”

pozisyonundadır.

2. Pil yanlış takılmıştır.

3. Pil bitmiştir.

1. Verici açık değil.

2. Quadcopterin ON/OFF

düğmesi “OFF“

pozisyonundadır.

3. Anten iyi takılmamış veya

tam olarak uzatılmamıştır.

4. Rüzgar hızı aşırı şiddetlidir.

1. Rotor dönüş hızı çok yavaş.

2. Quadcopterin şarjı tam

değildir.

Kumanda güç kolu aşırı

hızlıya alınmıştır.

Çözüm

1. ON/OFF düğmesini “ON”

pozisyonuna getirin.

2. Pilin pil bölmesinde

gösterilen kutuplara uygun

olarak takıldığından emin

olun.

3. Yeni pil yerleştirin.

1. Vericinin ON/OFF

düğmesini “ON” pozisyonuna

getirin.

2. Quadcopterin ON/OFF

düğmesini “ON” pozisyonuna

getirin.

3. Yerleştirilen antenin vericiye

iyi takıldığından ve tamamen

uzatıldığından emin olun.

4. Rüzgar aşırı güçlüyse

uçurmayın çünkü

quadcopterin uçuş sırasındaki

kontrolü zor veya imkansız

olacaktır.

1. Kumanda güç kolunu yukarı

doğru itin.

2. Quadcopteri tam olarak şarj

edin.

Kumanda güç kolunu geri

doğru çekin ve quadcopterin

yavaş iniş yapmasını sağlayın.

Sorun

Verici çalışmıyor.

Kumanda yok

Quadcopter

yükselemiyor.

Quadcopter çok hızlı

iniş yapıyor.

(TR)

1. GİRİŞ

Bu quadcopter (dörtdöner) çeşitli özellikleri bulunan uzaktan kumandalı bir modeldir,

kullanımı kolaydır, havada durabilir, dönebilir, ileri doğru gidebilir ve farklı yönlere doğru

uçabilir. Ürünü çalıştırmadan önce bu kılavuzu okuyun.

2. PARÇALARIN ADLARI

1. Renkli kapak

2. Pervane

3. Motor

4. Koruyucu kılıf (demonte edilebilir)

5. Renkli kapak

6. Motor

7. Pervane

8. Tekerlek (demonte edilebilir)

9. Tekerlek (demonte edilebilir)

10. Renkli kapak

11. Motor

12. Pervane

13. Renkli kapak

14. Pervane

15. Motor

A. GAME MODU

B. CRASH MODU

C. GROUND MODU

D. TRICK MODU

1. Kanadın sağına/soluna doğru uçmak için yönlendirme düğmesi

2. Güç göstergesi

3. Yükselmek/alçalmak için yönlendirme düğmesi (öne/arkaya doğru)

4. Hızlandırıcı/kanat kontrol kolu (sola veya sağa uçuş/yüksek veya düşük hız).

«Headless» modunu başlatmak için kumanda kolunu bastırın; «headless» modundan

çıkmak için yeniden bastırın.

5. Yükselme ve alçalma kumanda kolu (öne ve arkaya doğru)/kanat (sola ve sağa doğru

uçuş/3 boyutlu akrobasi).

6. Açma/kapama düğmesi

7. Dönüşler

8. Hız kontrolü

Kalibrasyon yöntemleri: Uçuş fazında iki kumanda kolunu sol alt köşeye doğru çekin ve

dört saniye sonra serbest bırakın: Quadcopterin alt bölümünün ışığı yanıp sönmeye

başlayacak ve 4 saniye sonra duracaktır. Bu, kalibrasyonun başarıyla yapıldığı anlamına

gelir.

3. QUADCOPTERİN PİLİNİ ŞARJ ETMEK İÇİN TALİMATLAR

Üretici firma tarafından verilen USB bağlantı kablosunu bir uçtan bilgisayara, diğer uçtan

pile takarak şarj işlemini başlatın.

USB ışığı şarj sırasında söner, şarj işlemi bitince yanar. Pil yaklaşık 45 dakika dayanır.

(Resim 1)

4. KALKIŞ ÖNCESİ HAZIRLIK

1. Geniş boş alanlarda veya dışarıda, yağmur veya kar yağmadığı zamanlarda kullanın;

rüzgar hızı 4'ten az olmalıdır; insanlardan, hayvanlardan ve engellerden uzakta kullanın.

2. Quadcopter üreticisinin verdiği LiPo pili takın. Quadcopter gösterge ışığı yanıp sönerse,

quadcopteri düz bir zemine koyun ve frekansın ayarlanmasını bekleyin.

3. Hızlandırma kolunu en düşük noktaya kadar çekin, uzaktan kumanda anahtarını

çalıştırın, hızlandırma kolunu en yükseğe itin ve sonra en düşük seviyeye getirin.

Bir ses duyulacak ve quadcopter gösterge ışığı yanacaktır. Frekans ayarı tamamlanmıştır

ve quadcopter havalanmaya hazırdır.

5. UÇUŞ KONTROLÜ VE AYAR

6. UÇUŞ PRATİĞİ

1. Hızlandırma işlemi: Quadcopter havalanıp süzülene kadar hızlandırma kolunu yavaşça

itin; ardından, quadcopter yavaşça inene kadar hızlandırma kolunu geriye doğru çekin.

Hızlandırma koluna iyice hakim olana kadar bu hareketi sık sık tekrar edin.

2. İleri/geri gidiş işlemi: Quadcopter havada süzülürken öne/arkaya veya sola/sağa

uçabilmesi için sağdaki kolu yavaşça itin.

3. Dönüş işlemi: Quadcopter havada süzülürken sola veya sağa dönmesi için dümeni

yavaşça itin.

4. 3 boyutlu akrobasi işlemi: Temel hareketlerde ustalaştıktan sonra akrobatik hareketler

yapılabilir. Dümeni sağ üst köşeye doğru itin, uzaktan kumanda düğmesine basın, 3 boyutlu

akrobasi moduna geçildiğini gösteren birkaç bip sesi duyulacak; ardından, akrobasi

hareketlerini yapmak için 3D kontrol kolunu istediğiniz yöne hareket ettirin. Uzaktan

kumanda düğmesine tekrar bastığınızda, iki bip sesi duyacaksınız ve normal uçuş moduna

dönersiniz.

TAVSİYELER:

1. Bağlantı sesini duyduktan sonra, daha hızlı bir bağlantı sağlamak ve daha istikrarlı bir

uçuş yapmak için quadcopteri yatay pozisyonda tutun.

2. İç mekanda uçuş: Engel, hayvan ve insan olmayan geniş bir yer seçin.

3. Dış mekanda uçuş: Uçuş için rüzgarsız, esintisiz, güneşli ve sakin bir yer seçin.

Not:

1. Aşırı hava koşullarında uçurmayın; quadcopter aşırı soğuk veya sıcak ortamda zarar

görebilir, bu da uçuşunu etkileyebilir.

2. Aşırı rüzgarlı havalarda uçurmayın çünkü quadcopterin uçuş sırasındaki kontrolü zor

veya imkansız olacaktır. Çok rüzgar varsa, quadcopter kaybolabilir veya hasar görebilir.

Kalibrasyon:

Manuel dengeleme düğmeleri sorunu çözmezse, dronu yeniden kalibre etmek gerekecektir.

Dronu düz bir zemine yerleştirin. Hızlandırma kolunu sol alt bölüme doğru itin. Uzaktan

kumanda ışığı yanıp sönecektir. 3 saniyeliğine bu pozisyonda tutun ve serbest bırakın. Işığı

artık yanıp sönmeyecek; dron yeniden kalibre olacaktır.

7. YAYGIN SORUNLAR VE ÇÖZÜMLERİ

8. AKSESUARLAR

1. Saat yönünde 2 pervane

2. Saatin tersi yönünde 2 pervane

3. 2 arka yönlü pervane

4. 2 arka yönlü motor

5. 1 üst gövde

6. 1 alt gövde

7. 1 pil

8. 1 alıcı kartı

Όταν ανεβάζετε ή κατεβάζετε το αριστερό χειριστήριο,

το τετρακόπτερο ανεβαίνει ή κατεβαίνει.

Το τετρακόπτερο στρίβει μόλις σπρώξετε τον αριστερό μοχλό

του χειριστηρίου δεξιά ή αριστερά.

Μόλις σπρώξετε το δεξιό μοχλό του χειριστηρίου προς τα

πάνω ή κάτω, το τετρακόπτερο μετακινείται μπροστά/πίσω.

Μόλις σπρώξετε το δεξιό μοχλό του χειριστηρίου αριστερά ή

δεξιά, το τετρακόπτερο μετακινείται αριστερά ή δεξιά.

Όταν το τετρακόπτερο πλανάρει και η κεφαλή του στρίβει

αριστερά ή δεξιά, στρίψτε τη ρύθμιση δεξιά ή αριστερά μέχρινα

σταθεροποιηθεί η συσκευή.

Όταν το τετρακόπτερο πλανάρει και παρεκκλίνει προς

αριστερά ή δεξιά, στρίψτε την πλάγια ρύθμιση δεξιά ή

αριστερά μέχρι να σταθεροποιηθεί η συσκευή.

Όταν το τετρακόπτερο πλανάρει και παρεκκλίνει μπροστά ή

πίσω, ανεβάστε ή κατεβάστε την ρύθμιση της κίνησης

μπροστά/πίσω μέχρι να σταθεροποιηθεί η συσκευή.

Άνοδος/κάθοδος

Στροφή

Μπροστά/πίσω

Πλάγια πτήση

Ρύθμιση της στροφής

Πλάγια ρύθμιση

Ρύθμιση της κίνησης

μπροστά/πίσω.

Αιτία

1. Τοποθετήστε στη θέση “

OFF” το κουμπί ON/OFF.

2. Η μπαταρία δεν έχει τοποθε

τηθεί σωστά.

3. Η μπαταρία έχει εξαντληθεί.

1. Ο πομπός δεν είναι ανοιχτός.

2. Το κουμπί ON/OFF του

τετρακόπτερου βρίσκεται στη

θέση “OFF“.

3. Η κεραία δεν έχει

τοποθετηθεί σωστά ή δεν

ανοίγει πλήρως.

4. Η δύναμη του ανέμου είναι

πολύ δυνατή.

1. Η ταχύτητα της στροφής

του ρότορα είναι πολύ αργή.

2. Το τετρακόπτερο δεν έχει

φορτιστεί πλήρως.

Τραβήξατε τον μοχλό ισχύος

πολύ γρήγορα.

Λύση

1. Τοποθετήστε στη θέση “ON”

το κουμπί ON/OFF.

2. Βεβαιωθείτε ότι η μπαταρία

έχει τοποθετηθεί σωστά

σύμφωνα με την πολικότητα

που υποδεικνύεται στη θήκη

των μπαταριών.

3. Τοποθετήστε μια νέα

μπαταρία.

1. Τοποθετήστε στη θέση “ON” τ

ο κουμπί ON/OFF του πομπού.

2. Τοποθετήστε στη θέση “ON”

το κουμπί ON/OFF του

τετρακόπτερου.

3. Βεβαιωθείτε ότι η ασημί

κεραία έχει τοποθετηθεί σωστά

στον πομπό και είναι

πλήρως ανοιχτή.

4. Μην πετάτε αν ο άνεμος

είναι πολύ δυνατός, γιατί

περιορίζεται ή εμποδίζεται ο

έλεγχος της της πτήσης του

τετρακόπτερου.

1. Σπρώξτε τον μοχλό ισχύος

προς τα πάνω.

2. Φορτίστε το τετρακόπτερο σ

το μέγιστο.

Τραβήξτε το μοχλό της ισχύς

προς τα πίσω και αφήστε το

τετρακόπτερο να

προσγειωθεί αργά.

Πρόβλημα

Ο πομπός δεν λειτου

ργεί.

Δεν ελέγχεται

Το τετρακόπτερο δεν

ανεβαίνει.

Το τετρακόπτερο

προσγειώνεται

γρηγορότερα από

το κανονικό.

(EL)

1. ΕΙΣΑΓΩΓΗ

Αυτό το τετρακόπτερο είναι ένα μοντέλο με τηλεχειριστήριο με πολλούς και εύκολους

χειρισμούς, ικανό να αιωρείται στον αέρα (να «πλανάρει»), να κάνει στροφές, να προωθείται

και να πετάει προς όλες τις κατευθύνσεις με διαφορετικές ικανότητες. Διαβάστε με προσοχή

αυτό το εγχειρίδιο προτού ενεργοποιήσετε το προϊόν.

2. ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ

1. Χρωματιστό περίβλημα

2. Έλικας

3. Μοτέρ

4. Προστατευτικό κάλυμμα (αποσυναρμολογείται)

5. Χρωματιστό περίβλημα

6. Μοτέρ

7. Έλικας

8. Τροχός (αποσυναρμολογείται)

9. Τροχός (αποσυναρμολογείται)

10. Χρωματιστό περίβλημα

11. Μοτέρ

12. Έλικας

13. Χρωματιστό περίβλημα

14. Έλικας

15. Μοτέρ

A. ΛΕΙΤΟΥΡΓΙΑ GAME

B. ΛΕΙΤΟΥΡΓΙΑ CRASH

C. ΛΕΙΤΟΥΡΓΙΑ GROUND

D. ΛΕΙΤΟΥΡΓΙΑ TRICK

1. Κουμπί οριζοντίωσης για να πετάει αριστερά/δεξιά του πτερυγίου κλίσης

2. Ένδειξη ισχύς

3. Κουμπί οριζοντίωσης για άνοδο/κάθοδο (μπροστά/πίσω)

4. Μοχλός ελέγχου ταχύτητας / πτερύγιο κλίσης (πέταγμα αριστερά ή δεξιά/ταχύτητα υψηλή

και χαμηλή).

Πιέστε τον μοχλό του χειριστηρίου για να ενεργοποιήσετε την λειτουργία «headless».

Πατήστε ξανά για έξοδο από την λειτουργία «headless».

5. Μοχλός για άνοδο και κάθοδο (μπροστά/πίσω)/ πτερύγιο κλίσης (πέταγμα αριστερά ή

δεξιά/ ακροβατικά 3D)

6. Διακόπτης λειτουργίας

7. Στροφές

8. Έλεγχος ταχύτητας

Μέθοδοι βαθμονόμησης Τραβήξτε τους δύο μοχλούς προς την κάτω αριστερή γωνία κατά

τη διάρκεια πτήσης και αφήστε τους μετά από τέσσερα δευτερόλεπτα: η κάτω λυχνία του

τετρακόπτερου αρχίζει να αναβοσβήνει και σταματάει μετά από 4 δευτερόλεπτα, το οποίο

σημαίνει ότι το η βαθμονόμηση έχει πραγματοποιηθεί με επιτυχία.

3. ΟΔΗΓΙΕΣ ΓΙΑ ΕΠΑΝΑΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ ΤΟΥ ΤΕΤΡΑΚΟΠΤΕΡΟΥ

Συνδέσετε το καλώδιο φόρτισης USB παρεχόμενο από τον κατασκευαστή στον

υπολογιστή από την μία άκρη και στην μπαταρία από την άλλη για να αρχίσει η φόρτιση.

Η λυχνία του USB είναι σβηστή κατά τη διάρκεια της φόρτισης και ανάβει όταν ολοκληρ

ώνεται. Η επαναφόρτιση διαρκεί περίπου 45 λεπτά. (Εικόνα 1)

4. ΠΡΟΕΤΟΙΜΑΣΙΑ ΠΡΙΝ ΤΗΝ ΑΠΟΓΕΙΩΣΗ

1. Χρησιμοποιήστε ένα μεγάλο χώρο ή έναν εξωτερικό χώρο αν δεν βρέχει ή δεν χιονίζει.

Η ταχύτητα του ανέμου πρέπει να είναι κάτω από 4 μποφόρ. Να χρησιμοποιείται μακριά

από ανθρώπους, ζώα και εμπόδια.

2. Τοποθετήστε την μπαταρία LiPo που παρέχεται από τον κατασκευαστή στο τετρακ

όπτερο. Αν αναβοσβήνει η λυχνία ένδειξης του τετρακόπτερου, τοποθετήστε το τετρακ

όπτερο πάνω σε μία επίπεδη επιφάνεια και περιμένετε να ρυθμιστεί η συχνότητα.

3. Τραβήξτε το μοχλό της ταχύτητας έως το πιο χαμηλό σημείο, ενεργοποιήστε τον

διακόπτη του τηλεχειριστηρίου, σπρώξτε τον μοχλό της ταχύτητας έως το πιο υψηλό

σημείο και, στη συνέχεια, μετακινήστε τον ως το πιο χαμηλό σημείο.

Θα ακουστεί ένας ήχος και η λυχνία ένδειξης του τετρακόπτερου θα ανάψει.

Η ρύθμιση της συχνότητας έχει ολοκληρωθεί και το τετρακόπτερο είναι έτοιμο για

απογείωση.

5. ΕΛΕΓΧΟΣ ΤΗΣ ΠΤΗΣΗΣ ΚΑΙ ΡΥΘΜΙΣΗ

6. ΕΞΑΣΚΗΣΗ ΠΤΗΣΗΣ

1. Λειτουργία ταχύτητας: Σπρώξτε αργά τον μοχλό ταχύτητας μέχρι να απογειωθεί και να

πετάξει το τετρακόπτερο. Στη συνέχεια, τραβήξτε τον μοχλό ταχύτητας προς τα πίσω μέχρι

να κατέβει αργά το τετρακόπτερο. Επαναλάβετε αυτή την κίνηση, ώσπου να μάθετε να

ελέγχετε καλά το μοχλό της ταχύτητας.

2. Λειτουργία κίνησης μπροστά/πίσω: Ενόσω το τετρακόπτερο πετάει, σπρώξτε αργά τον

μοχλό δεξιά για να πετάει η συσκευή μπροστά/πίσω/αριστερά/δεξιά.

3. Λειτουργία στροφής: Ενόσω το τετρακόπτερο πλανάρει στον αέρα, σπρώξτε το πηδάλιο

της στροφής αργά για να στρίψει η συσκευή αριστερά ή δεξιά.

4. Λειτουργία του ελιγμού 3D: Μόλις μάθετε καλά τις βασικές κινήσεις, μπορείτε να

πραγματοποιήσετε εκπληκτικούς ελιγμούς. Σπρώξτε το πηδάλιο προς την πάνω δεξιά

γωνία, πατήστε το κουμπί του τηλεχειριστηρίου και θα ακουστούν κάποιοι ήχοι, οι οποίοι

ανακοινώνουν την αλλαγή στη λειτουργία ελιγμού 3D. Στη συνέχεια, μετακινήστε τον

μοχλό 3D προς οποιαδήποτε κατεύθυνση για να κάνετε ακροβατικά. Αν πατήσετε ξανά το

τηλεχειριστήριο, αναπαράγονται δύο ήχοι, το οποίο σημαίνει ότι επιστρέφει στην κανονική

λειτουργία πτήσης.

ΣΥΜΒΟΥΛΕΣ:

1. Μόλις ακούγεται ο ήχος σύνδεσης, κρατήστε το τετρακόπτερο σε οριζόντια θέση για να

πετύχετε μια πιο γρήγορη σύνδεση και να ξεκινήσετε μια σταθερής πτήση.

2. Πτήση σε εσωτερικό χώρο: επιλέξτε έναν μεγάλο χώρο χωρίς εμπόδια, κατοικίδια ή

ανθρώπους.

3. Πτήση σε εξωτερικό χώρο: επιλέξτε έναν ζεστό χώρο, με ήλιο και χωρίς αέρα ή αεράκι

για την πτήση.

Σημείωση:

1. Μην πετάτε με ακραίες κλιματικές συνθήκες. Η πολλή ζέστη ή το πολύ κρύο μπορούν

να προκαλέσουν βλάβη και να επηρεάσουν το αποτέλεσμα της πτήσης.

2. Μην πετάτε αν φυσάει δυνατά, γιατί περιορίζεται ή εμποδίζεται ο έλεγχος της πτήσης.

Αν φυσάει δυνατά, το τετρακόπτερο μπορεί να χαθεί ή να χαλάσει.

Βαθμονόμηση:

Αν τα κουμπιά την χειροκίνητης επαναφοράς δεν επιδιορθώνουν το πρόβλημα, θα πρέπει ν

α ξανά βαθμονομήσετε το drone. Τοποθετήστε το drone σε μια επίπεδη επιφάνεια. Σπρώξτε

τον μοχλό της ταχύτητας και της κατεύθυνσης αριστερά προς τα κάτω. Η λυχνία του τηλεχει

ριστηρίου θα αναβοσβήνει. Διατηρήστε αυτή τη θέση για 3 δευτερόλεπτα και ελευθερώστε.

Η λυχνία θα σταματήσει να αναβοσβήνει. Το drone έχει ξανά βαθμονομηθεί.

7. ΚΟΙΝΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ

8. ΑΞΕΣΟΥΑΡ

1. 2 έλικες δεξιόστροφοι

2. 2 έλικες αριστερόστροφοι

3. 2 έλικες πίσω κίνησης

4. 2 μοτέρ πίσω κίνησης

5. 1 πάνω περίβλημα

6. 1 κάτω περίβλημα

7. 1 μπαταρία

8. 1 κάρτα δέκτης

Если поднять или опустить левый рычаг управления,

дрон поднимается или опускается.

Дрон поворачивает, если подтолкнуть левый рычаг

управления вправо или влево.

Если подтолкнуть правый рычаг управления вверх или вниз,

дрон полетит вперед/назад.

Если подтолкнуть правый рычаг управления влево или

вправо, дрон полетит налево/направо.

Если дрон планирует и его головная часть поворачивает

налево или направо, поверните регулятор вправо или

влево, чтобы стабилизировать устройство.

Если дрон планирует и отклоняется налево или направо,

поверните боковой регулятор вправо или влево, чтобы

стабилизировать дрон.

Если дрон планирует и отклоняется вперед или назад,

поднимите или опустите регулятор движения вперед/назад,

чтобы стабилизировать дрон.

Подъем/спуск

Поворот

Вперед/назад

Полет в боковом на

правлении

Регулировка поворо

та

Боковая

регулировка

Регулировка движен

ия вперед/назад

Причина

1. Кнопка ON/OFF находится

в положении “OFF”.

2. Батарея вставлена неправ

ильно.

3. Батарея разряжена.

1. Передатчик не включен.

2. Кнопка ON/OFF дрона нах

одится в положении “OFF“.

3. Антенна неправильно вста

влена или ее нельзя полност

ью вытянуть.

4. Слишком сильный ветер.

1. Слишком низкая скорость

вращения ротора.

2. Уровень зарядки дрона не

является максимальным.

Пользователь слишком

быстро тянет за рычаг

контроля мощности.

Решение

1. Перевести кнопку

ON/OFF в положение “ON”.

2. Проверить правильность

установки батарейки в

соответствии с полярностью,

указанной в отделении для

батареек.

3. Вставить новую батарейку.

1. Перевести в положение “

ON” кнопку ON/OFF

передатчика.

2. Перевести в положение “

ON” кнопку ON/OFF дрона.

3. Убедиться в том, что

серебристая антенна

правильно вставлена в

передатчик и полностью

вытянута.

4. Не запускать дрон при

сильном ветре, поскольку

ограничивает управление

полетом или препятствует

ему.

1. Подтолкнуть рычаг

контроля мощности вверх.

2. Полностью зарядить дрон.

Потянуть за рычаг контроля

мощности назад и позволить

дрону медленно

приземлиться.

Проблема

Передатчик не функ

ционирует.

Сбой управления

Дрон не может спуст

иться.

Дрон приземляется

слишком быстро.

(RU)

1. ВВЕДЕНИЕ

Этот дрон представляет собой модель с дистанционным управлением и разнообразн

ыми функциями. Он прост в управлении и может планировать, переворачиваться и ле

тать в разных направлениях. Перед использованием изделия следует внимательно п

рочесть это руководство.

2. НАИМЕНОВАНИЯ ДЕТАЛЕЙ

1. Каркас

2. Лопасть

3. Двигатель

4. Защитная крышка (съемная)

5. Цветной каркас

6. Двигатель

7. Лопасть

8. Колесо (съемное)

9. Колесо (съемное)

10. Цветной каркас

11. Двигатель

12. Лопасть

13. ветной каркас

14. Лопасть

15. Двигатель

A. РЕЖИМ GAME

B. РЕЖИМ CRASH

C. РЕЖИМ GROUND

D. РЕЖИМ TRICK

1. Кнопка выравнивания для полета в направлении налево/направо

2. Индикатор мощности

3. Кнопка выравнивания для подъема/спуска (вперед/назад)

4. Рычаг регулирования ускорителя/элерона (полет направо или налево/высокая и ни

зкая скорость).

Нажать на рычаг управления для активации режима headless; вновь нажать на него д

ля выхода из режима headless.

5. Рычаг управления спуском и подъемом (вперед/назад)/элероном (полет направо ил

и налево/воздушная акробатика)

6. Переключатель включения

7. Обороты

8. Контроль скорости

Способы калибровки: Потянуть за оба рычага управления в направлении к нижнему л

евому углу во время полета и отпустить их через четыре секунды: свет в нижней част

и дрона начнет мигать и остановится через 4 секунды, что означает, что калибровка в

ыполнена успешно.

3. ИНСТРУКЦИЯ ПО ЗАРЯДКЕ БАТАРЕИ ДРОНА

Подключить USB-провод для зарядки, входящий в комплект поставки, к компьютеру с

одной стороны, и к батарее - с другой, чтобы начать зарядку.

Светоиндикатор USB выключен во время зарядки и включается после ее завершения.

Зарядка длится около 45 минут. (Рисунок 1).

4. ПОДГОТОВКА ПЕРЕД ВЗЛЕТОМ

1. Использовать изделие в просторном помещении или вне его, если не идет дождь и

ли снег. Скорость ветра должна быть ниже степени 4. Использовать вдали от людей,

животных и препятствий.

2. Вставить в дрон LiPo-батарею, входящую в комплект поставки. Если светоиндикато

р дрона мигает, поместить дрон на ровную поверхность и подождать, пока завершитс

я настройка частоты.

3. Потянуть за рычаг ускорения до самой нижней точки, включить переключатель дис

танционного управления, подтолкнуть рычаг ускорителя до самой высокой точки и по

сте этого опустить его до самой нижней точки.

Раздается звуковой сигнал, и включается светоиндикатор дрона. Настройка частоты з

авершена, и дрон готов к взлету.

5. ПОДГОТОВКА И КОНТРОЛЬ ПОЛЕТА

6. УПРАВЛЕНИЕ ПОЛЕТОМ

1. Ускорение: Медленно подталкивать рычаг ускорения, пока дрон не взлетит и не

начнет планировать в воздухе; после этого потянуть за рычаг ускорения назад, пока

дрон не начнет медленно снижаться. Следует поупражняться в выполнении этого

движения для приобретения навыков контроля рычага управления.

2. Движение вперед/назад: Когда дрон планирует в воздухе, медленно подталкивать

правый рычаг, чтобы аппарат летел вперед/назад/налево/направо.

3. Поворот: Когда дрон планирует в воздухе, медленно подталкивать руль поворота,

чтобы аппарат повернул налево или направо.

4. 3D-маневры После приобретения навыков управления основными движениями

можно научиться выполнять увлекательные маневры. Подтолкнуть руль в

направлении верхнего правого угла и нажать на кнопку дистанционного управления,

после чего будут слышны звуковые сигналы, которые подтверждают переход в

режим 3D-маневров; после этого перемещать рычаг 3D-управления в любом

направлении для выполнения воздушной акробатики. Если вновь нажать на

дистанционное управление, раздаются два звуковых сигнала, подтверждающие

переход в обычный режим полета.

РЕКОМЕНДАЦИИ:

1. После звукового сигнала соединения удерживать дрон в горизонтальном положении

для обеспечения более быстрого соединения и начала стабильного полета.

2. Полет в помещении: выбрать просторное помещение без наличия препятствий,

присутствия домашних животных и людей.

3. Полет вне помещения: выбрать теплое, солнечное место, без ветра или бриза.

Примечание:

1. Не использовать в экстремальных климатических условиях; сильная жара или

холод могут привести к повреждению дрона и повлиять на полет.

2. Не запускать дрон при сильном ветре, поскольку он ограничивает управление

полетом или препятствует ему. При сильном ветре дрон может потеряться или

оказаться поврежденным.

Калибровка:

Если кнопки ручной компенсации не позволяют исправить проблему, необходимо

вновь осуществить калибровку дрона. Разместить дрон на плоской поверхности.

Подтолкнуть рычаг ускорения и управления в направлении нижней левой части.

Светоиндикатор дистанционного управления начинает мигать. Удерживать в этом

положении в течение 3 секунд и отпустить. Свет перестанет мигать; калибровка

дрона завершена.

7. НАИБОЛЕЕ ЧАСТЫЕ ПРОБЛЕМЫ И ИХ РЕШЕНИЕ

8. AКСЕССУАРЫ

1. 2 лопасти для вращения по часовой стрелке

2. 2 лопасти для вращения против часовой стрелки

3. 2 лопасти для движения назад

4. 2 двигателя для движения назад

5. 1 верхний каркас

6. 1 нижний каркас

7. 1 батарея

8. 1 карта приемника

拉起或压下左控制杆，飞行器就相应上升或下降。

将左控制杆向右或向左推，飞行器就会旋转。

将右控制杆向上或向下推，飞行器就相应地向前/向后飞。

将右控制杆向左或向右推，飞行器就相应地向左或向右飞。

飞行器在滑翔过程中突嘴向左或向右移动时，把调节器向右或向

左转就能稳定飞行器。

飞行器在滑翔过程中向左或向右倾斜时，把横向调节器向右或向

左转就能稳定飞行器。

飞行器在滑翔过程中向前或向后倾斜时，把飞行调节器向前推或

向后拉就能稳定飞行器。

上升/下降

旋转

向前/向后

横向飞行

旋转调节

横向调节

向前/向后调节

原因

1.开关设置在“关闭”状态。

2.电池未正确放置。

3.电池耗尽。

1. 放射器未打开。

2. 飞行器的开关处于“关闭”

状态。

3. 天线未正确安装或者不能完

全拉开。

4. 风力太强。

1. 水平旋翼的旋转速度太慢。

2. 飞行器未充满电。

拉控制杆的速度太快。

解决方案

1.将开关设置到“打开”状态。

2.按照电池槽指示的正负极正

确放置电池。

3.放入新电池。

1. 将放射器的开关设置为“打开

”状态。

2. 把飞行器的开关设置为

“打开”状态。

3. 确保镀银天线安装正确并完

全拉伸。

4. 不要在风大的时候飞行，因为

大风会限制或阻碍飞行控制。

1. 把力量控制杆向上推。

2. 把飞行器充满电。

把力量控制杆向后拉，让飞行器

缓慢着陆。

故障

发射器失灵。

无法控制

飞行器不能上升。

飞行器落地太快。

(CN)

1. 介绍

这款遥控四轴飞行器功能多，操控简便，能够以不同的灵敏度滑翔、翻转、推进和多方位飞行

。在操控本产品之前请认真阅读操作手册。

2. 零件名称

1. 彩色框架

2. 桨叶

3. 马达

4. 保护壳（可拆卸）

5. 彩色框架

6. 马达

7. 桨叶

8. 轮子（可拆卸）

9. 轮子（可拆卸）

10. 彩色框架

11. 马达

12. 桨叶

13. 彩色框架

14. 桨叶

15. 马达

A. 游戏模式

B. 俯冲模式

C. 地面模式

D. 花样模式

1. 向副翼左侧/右侧飞行的水平按钮

2. 功率指示器

3. 拉升/下降（向前/向后）的水平按钮

4. 加速器/副翼操纵杆（向左或向右飞行/高速和低速）

按压手动操纵杆，启动“无头”模式；再次按压取消“无头”模式。

5. 拉升和下降操纵杆（向前/向后）/副翼（向左右或向右/3D 特技动作）

6. 发动机开关

7. 翻转

8. 速度控制

校准方式在飞行过程中将两个操纵杆向左下角推，4 秒之后松开：四轴飞行器下端的指示灯开始

闪烁并在 4 秒之后停止闪烁，这就说明校准成功。

3. 给四轴飞行器的电池充电的方法

将厂商提供的 USB 线一端连接电脑，另一端连接电池即可充电。

USB 指示灯在充电过程中熄灭，充电完成后点亮。充电需要 45 分钟。（图 1）

4. 起飞前的准备

1. 选择一个开阔的空间，或者在未下雨或下雪的时候去室外；风力要小于 4 级；远离人、畜和

障碍物。

2. 将厂商提供的锂电池放入四轴飞行器。如果四轴飞行器的指示灯闪烁，请把四轴飞行器放置

在水平面上等待频率调节。

3. 把加速控制杆推到最靠下的位置，打开遥控器开关，将加速控制杆推到最高位，接着拉到最

低位。

此时飞行器发出响声，指示灯亮起。频率调节完成，飞行器准备起飞。

5. 飞行控制和准备就绪

6. 飞行练习

1. 加速慢慢推动加速控制杆，直至飞行器起飞并在空中滑行；接着把加速控制杆向后拉直至飞

行器缓慢下降。重复练习这个动作，直到熟练掌握加速控制杆。

2. 前进与后退飞行器在空中滑翔时，慢慢推动右控制杆使飞行器向前/向后/向左/向右飞行。

3. 旋转飞行器在空中滑翔时，缓慢推动方向舵使飞行器向左或向右转。

4. 3D 操控一旦掌握了基本的操控动作，就可以操纵飞行器做出漂亮的动作。把方向舵推向右

上角，拨动遥控器的按钮，就可以听到飞行器进入3D操控模式的哨声；然后把 3D 操纵杆向各

个方向转动，让飞行器做出各种特技动作。再次拨动遥控器时可以听到两声哨响，飞行器恢复常

规飞行模式。

建议：

1.听到联接信号时要让飞行器保持水平状态，这有利于飞行器快速联接、稳定飞行。

2.室内飞行：选择一个没有障碍物、宠物和人的开阔空间。

3.室外飞行：选择一个暖和、有阳光、没有风的地方。

注意：

3. 不要在极端天气里飞行；飞行器在酷热或严寒天气下可能会损坏，飞行效果会受到影响。

4. 风大的时候不要飞行，因为大风会限制或阻碍飞行控制。风大的时候飞行器可能会消失或者

受到损坏。

校准：

如果手动按钮不能解决问题，就需要重新给飞行器校准。将飞行器放置在一个平面上。按压加

速控制杆并将其推向左下方。此时遥控器的指示灯开始闪烁。保持这个动作3秒钟然后松开。指

示灯停止闪烁，飞行器重新校准。

7. 常见故障及解决办法

8. 配件

1. 2 片顺时针桨叶

2. 2 片逆时针桨叶

3. 2 片倒退桨叶

4. 2 个倒退马达

5. 1 个外部框架

6. 1 个内部框架

7. 1 块电池

8. 1 个接收卡

ﺔﻣﺪﻘﻤﻟI .1

تﺎﻫﺎﺠﺗﻻا ﻊﻴﻤﺟ ﻲﻓ ﻖﻴﻠﺤﺘﻟا ﻪﻨﻜﻤﻳ و عﺎﻓﺪﻧﻻا و ناروﺪﻟا و راﺪﺤﻧﻻا ﻰﻠﻋ ةرﺪﻘﻟا ﻚﻠﺘﻤﻳ ﻪﻧأ ﺎﻤﻛ ماﺪﺨﺘﺳﻻا ﺔﻟﻮﻬﺴﺑ ﺰﻴﻤﺘﻳ و ﺔﻴﻨﻘﺗ تاﺪﺠﺘﺴﻣ ﻢﻀﻳ يﺬﻟا و ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟا زﺎﻬﺠﺑ ﻞﻐﺘﺸﻳ ﺎﺟذﻮﻤﻧ اﺬﻫ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺪﻌﻳ

.ﺞﺘﻨﻤﻟا ﻞﻴﻐﺸﺗ ﻞﺒﻗ نﺎﻌﻣﺈﺑ اﺬﻫ مﺪﺨﺘﺴﻤﻟا ﻞﻴﻟد ةءاﺮﻘﺑ ﻢﻗ .ﺔﻇﻮﺤﻠﻣ ﺔﻴﻟﺎﻌﻔﺑ

.ﺮﺘﺑﻮﻛداﻮﻜﻠﻟ ﺔﻧﻮﻜﻤﻟا ﻊﻄﻘﻟا ءﺎﻤﺳأ .2

نﻮﻠﻣ ﻞﻜﻴﻫ .1

ةﺮﻔﺷ .2

كﺮﺤﻤﻟا .3

(ﺔﻟازﻺﻟ ﻞﺑﺎﻗ) ﻲﻗاو ءﺎﻄﻏ .4

نﻮﻠﻣ ﻞﻜﻴﻫ .5

كﺮﺤﻤﻟا .6

ةﺮﻔﺷ .7

(ﺔﻟازﻺﻟ ﺔﻠﺑﺎﻗ) ﺔﻠﺠﻋ .8

(ﺔﻟازﻺﻟ ﺔﻠﺑﺎﻗ) ﺔﻠﺠﻋ .9

نﻮﻠﻣ ﻞﻜﻴﻫ .10

كﺮﺤﻤﻟا .11

ةﺮﻔﺷ .12

نﻮﻠﻣ ﻞﻜﻴﻫ .13

ةﺮﻔﺷ .14

كﺮﺤﻤﻟا .15

ﺐﻌﻠﻟا ﻊﺿو .A

ﻢﻄﺤﺘﻟا ﻊﺿو .B

ﻲﺿرﻷا ﻊﺿﻮﻟا .C

عدﺎﺨﻟا ﻊﺿﻮﻟا .D

.حﺎﻨﺠﻟﺎﺑ صﺎﺨﻟا رﺎﺴﻴﻟا وأ ﻦﻴﻤﻴﻟا ﻰﻟإ عﻼﻗﻺﻟ ﻞﻴﻐﺸﺘﻟا رز .1

ﺔﻗﺎﻄﻟا ﺮﺷﺆﻣ .2

(ﻒﻠﺨﻟا وأ مﺎﻣﻷا هﺎﺠﺗا ﻲﻓ) طﻮﺒﻬﻟا وأ عﻼﻗﻺﻟ ﻞﻴﻐﺸﺘﻟا رز .3

.(ﺔﻀﻔﺨﻨﻣو ﺔﻴﻟﺎﻋ ﺔﻋﺮﺴﺑ /ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا ﻮﺤﻧ ناﺮﻴﻄﻟا) حﺎﻨﺠﻟاو عﺮﺴﻤﻟا ﻲﻓ ﻢﻄﺤﺘﻟا ﺎﺼﻋ .4

.ﻊﺿﻮﻟا اﺬﻫ ﻦﻣ جوﺮﺨﻠﻟ ىﺮﺧأ ةﺮﻣ ﻂﻐﻀﻟﺎﺑ ﻢﻗ ."Headless" ﻊﺿو ﻞﻴﻐﺸﺘﻟ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻰﻠﻋ ﻂﻐﺿا

(دﺎﻌﺑﻷا ﺔﻴﺛﻼﺜﻟا ﺔﻳﻮﺠﻟا تﺎﺿاﺮﻌﺘﺳﻻﺎﺑ مﺎﻴﻘﻠﻟ اﺬﻛو ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا ﻰﻟإ) حﺎﻨﺠﻟا ﻪﻴﺟﻮﺗ ﻲﻓو (ﻒﻠﺨﻟا وأ مﺎﻣﻷا ﻰﻟإ ﻪﺟﻮﺘﻟا ﻲﻓو) طﻮﺒﻬﻟاو عﻼﻗﻹا ﻲﻓ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻢﻜﺤﺘﺗ .5

ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ .6

تﺎﻔﻟ .7

ﺔﻋﺮﺴﻟا ﻲﻓ ﻢﻜﺤﺘﻟا .8

و لﺎﻐﺘﺷﻻﺎﺑ أﺪﺒﻳ ﺮﺘﺑﻮﻛداﻮﻜﻠﻟ ﻲﻠﻔﺴﻟا ءﺰﺠﻟا ﻦﻣ ﺚﻌﺒﻨﻤﻟا ﺾﻴﻣﻮﻟا :ناﻮﺛ ﻊﺑرأ ةﺪﻤﻟ ﺎﻬﻛﺮﺗا و ناﺮﻴﻄﻟا ﺔﻠﺣﺮﻣ لﻼﺧ رﺎﺴﻴﻟا هﺎﺠﺗا ﻲﻓ ﻰﻠﻔﺴﻟا ﺔﻳواﺰﻟا ﻮﺤﻧ ﻢﻜﺤﺘﻟا ﻲﺘﺼﻋ ﺐﺤﺳا :ةﺮﻳﺎﻌﻤﻟا قﺮﻃ

.حﺎﺠﻨﺑ ﺖﻤﺗ ﺪﻗ ةﺮﻳﺎﻌﻤﻟا ﺔﻴﻠﻤﻋ نأ ﻲﻨﻌﻳ ﺎﻤﻣ ،ناﻮﺛ ﻊﺑرأ ﺪﻌﺑ ﻒﻗﻮﺘﻳ

ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺔﻳرﺎﻄﺑ ﻦﺤﺷ ةدﺎﻋﻹ تﺎﻤﻴﻠﻌﺗ.3

.ﻦﺤﺸﻟا ﺔﻴﻠﻤﻋ أﺪﺒﻟ ﺔﻳرﺎﻄﺒﻟﺎﺑ ﻲﻧﺎﺜﻟا فﺮﻄﻟا ﻞﻴﺻﻮﺘﺑو بﻮﺳﺎﺤﻟﺎﺑ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا ﻞﺒﻗ ﻦﻣ درﻮﻤﻟا USB ﻞﺑﺎﻛ ﻦﻣ لوﻷا فﺮﻄﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

(1 ةرﻮﺻ) .ﺔﻘﻴﻗد 45 ﻦﺤﺸﻟا ةدﺎﻋإ ﺔﻴﻠﻤﻋ قﺮﻐﺘﺴﺗ .ﺔﻴﻠﻤﻌﻟا هﺬﻫ ءﺎﻬﺘﻧا ﺪﻨﻋ ﻞﻐﺘﺸﻳو ﻦﺤﺸﻟا ةﺪﻣ لﻼﺧ ﺊﻔﻄﻨﻣ USB ﻦﻣ ﺚﻌﺒﻨﻤﻟا ءﻮﻀﻟا نﻮﻜﻴﺳ

عﻼﻗﻹا ﻞﺒﻗ ﺮﻴﻀﺤﺘﻟا .4

.ﺎﻬﻋﻼﻗإ ن ود لﻮﺤﻳ يأ ﻦﻜﻤﻳ ﺎﻣ ﻞﻛو تﺎﻧاﻮﻴﺤﻟاو سﺎﻨﻟا ﻦﻋ اﺪﻴﻌﺑ ﺎﻬﻣاﺪﺨﺘﺳا ﻲﻐﺒﻨﻳ ﺎﻤﻛ تﺎﺟرد ﻊﺑرأ ﻦﻋ حﺎﻳﺮﻟا ﺔﻋﺮﺳ ﻞﻘﺗ نأ ﺐﺠﻳ .جﻮﻠﺜﻟا لﺰﻨﺗ وأ رﺎﻄﻣﻷا ﻞﻄﻬﺗ ﻢﻟ اذإو جرﺎﺨﻟا ﻲﻓ ﻊﺳاو نﺎﻜﻣ ﻲﻓ ﺎﻬﻣاﺪﺨﺘﺳا ﻲﻐﺒﻨﻳ .1

.ددﺮﺘﻟا ﻂﺒﺿ رﺎﻈﺘﻧاو ﺢﻄﺴﻣ ىﻮﺘﺴﻣ ﻰﻠﻋ ﻪﻌﺿو ﻲﻐﺒﻨﻳ ،ﺮﺘﺑﻮﻛداﻮﻜﻟا ءﻮﺿ ﺾﻣو اذإ .ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻲﻓ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا ﻞﺒﻗ ﻦﻣ ةدرﻮﻤﻟا LIPO ﺔﻳرﺎﻄﺑ جاردإ .2

.ﺔﻄﻘﻧ ﻰﻧدأ ﻰﻟإ ﺎﻬﻬﻴﺟﻮﺗ ﻢﺛ ﺔﻄﻘﻧ ﻰﻠﻋأ ﻰﻟإ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓدو ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺗو ،ﺔﻄﻘﻧ ﻰﻧدأ ﻰﻟإ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﺐﺤﺳ ﻲﻐﺒﻨﻳ .3

.عﻼﻗﻺﻟ ةﺪﻌﺘﺴﻣ ﺮﺘﺑﻮﻛداﻮﻜﻟاو ددﺮﺘﻟا ﻂﺒﺿ ﺔﻴﻠﻤﻋ ءﺎﻬﺘﻧا .ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻲﻓ ﺪﺟﻮﻳ يﺬﻟا ﺾﻴﻣﻮﻟا ﻞﻐﺘﺸﻴﺳو ﺎﺗﻮﺻ ﻊﻤﺴﺘﺳ

.ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻪﻴﺟﻮﺗ و ناﺮﻴﻄﻟا ﻲﻓ ﻢﻜﺤﺘﻟا .5

(AR)

طﻮﺒﻬﻟاو عﻼﻗﻹا

ﺔﻔﻟ

ﻒﻠﺨﻟا وأ مﺎﻣﻷا ﻰﻟإ ﻪﺟﻮﺘﻟا

.ﻲﻘﻓﻷا ناﺮﻴﻄﻟا

.فﺎﻄﻌﻧﻻا ﻂﺒﺿ

ﻲﺒﻧﺎﺠﻟا ﻂﺒﻀﻟا

ءارﻮﻟا وأ مﺎﻣﻷا ﻰﻟإ ﺔﻛﺮﺤﻟا ﻂﺑﺎﺿ

.ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻂﺒﻬﺗ وأ ﻊﻠﻘﺘﺳ رﺎﺴﻴﻟا ﻰﻟإ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓر ﺪﻨﻋ

.ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا هﺎﺠﺗا ﻲﻓ ىﺮﺴﻴﻟا ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓد ﺪﻨﻋ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻒﻄﻌﻨﺗ

.ءارﻮﻟا وأ مﺎﻣﻷا ﻰﻟإ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻪﺠﺘﻳ ،ﻞﻔﺳﻷا وأ ﻰﻠﻋﻷا هﺎﺠﺗا ﻲﻓ ﻰﻨﻤﻴﻟا ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓد ﺪﻨﻋ

.ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا هﺎﺠﺗﺎﺑ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻪﺟﻮﺘﻳ ،ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا ﻰﻟإ ﻰﻨﻤﻴﻟا ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓد ﺪﻨﻋ

.ةﺮﻘﺘﺴﻣ ﺔﻴﻌﺿو ﺬﺨﺘﺗ ﻰﺘﺣ رﺎﺴﻴﻟا وأ ﻦﻴﻤﻴﻟا هﺎﺠﺗا ﻲﻓ ﻂﺑﺎﻀﻟا لﻮﺣ رﺎﺴﻴﻟا وأ ﻦﻴﻤﻴﻟا ﻰﻟإ ﺎﻬﺘﻣﺪﻘﻣ ﻞﻴﻤﺗو ﺮﺘﺑﻮﻛداﻮﻜﻟا رﺪﺤﻨﺗ ﺎﻣﺪﻨﻋ

.ةﺮﻘﺘﺴﻣ ﺔﻴﻌﺿو ﺬﺨﺘﺗ ﻰﺘﺣ ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا ﻰﻟإ ﻲﻘﻓﻷا ﻂﺑﺎﻀﻟا لﻮﺣ رﺎﺴﻴﻟا وأ ﻦﻴﻤﻴﻟا ﻰﻟإ فﺮﺤﻨﺗوﺮﺘﺑﻮﻛداﻮﻜﻟا رﺪﺤﻨﺗ ﺎﻣﺪﻨﻋ

.ةﺮﻘﺘﺴﻣ ﺔﻴﻌﺿو ﺬﺨﺘﺗ ﻰﺘﺣ ﻒﻠﺨﻟا وأ مﺎﻣﻷا هﺎﺠﺗا ﻲﻓ ﺔﻛﺮﺤﻟا ﻂﺑﺎﺿ ﻞﻳﺪﻌﺗ وأ ءﻼﻋﺈﺑ ﻢﻗ ،ﻒﻠﺨﻟا وﺄﻣﺎﻣﻷا ﻰﻟإ فﺮﺤﻨﺗو ﺮﺘﺑﻮﻛداﻮﻜﻟا رﺪﺤﻨﺗ ﺎﻣﺪﻨﻋ

ناﺮﻴﻄﻟا ﺔﺳرﺎﻤﻣ .6

.ﺪﻴﺟ ﻞﻜﺸﺑ ﻢﻜﺤﺘﻟا ﺎﺼﻌﺑ ﻢﻜﺤﺘﺗ ﻰﺘﺣ ﺔﻴﻠﻤﻌﻟا هﺬﻫ راﺮﻜﺗ ﻲﻐﺒﻨﻳ .ءﻂﺒﺑ ﻂﺒﻬﺗ ﻰﺘﺣ ءارﻮﻟا ﻰﻟإ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓدا ﻢﺛ ءاﻮﻬﻟا ﻲﻓ ﺎﻬﻧزاﻮﺗ ﺬﺧﺄﺗ و ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻊﻠﻘﺗ ﻰﺘﺣ ءﻂﺒﺑ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓﺪﺑ ﻢﻗ .ﺔﻋﺮﺴﻟا ﺔﻴﻠﻤﻋ .1

.ءارﻮﻟا وأ مﺎﻣﻷا ﻰﻟإ وأ رﺎﺴﻴﻟا وأ ﻦﻴﻤﻴﻟا ﻮﺤﻧ ءاﻮﺳ تﺎﻫﺎﺠﺗﻻا ﻊﻴﻤﺟ ذﺎﺨﺗا ﻦﻣ ةﺮﺋﺎﻄﻟا ﻦﻜﻤﺘﺗ ﻲﻜﻟ ﻰﻨﻤﻴﻟا ﺎﺼﻌﻟا ﻊﻓدا ،ءاﻮﻬﻟا ﻲﻓ نزاﻮﺘﻟا ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺬﺨﺘﺗ ﺎﻣﺪﻨﻋ :ءارﻮﻟا ﻰﻟإ ةدﻮﻌﻟاو مﺎﻣﻷا ﻰﻟإ هﺎﺠﺗﻻا ﺔﻴﻠﻤﻋ .2

.ﻦﻴﻤﻴﻟا وأ رﺎﺴﻴﻟا ﻰﻟإ راوﺪﻟا ﻦﻣ ةﺮﺋﺎﻄﻟا ﻦﻜﻤﺘﺗ ﻲﻜﻟ ﺊﻄﺒﺑ ناروﺪﻟا ﺎﺼﻌﻟا ﻊﻓدا ،ءاﻮﻬﻟا ﻲﻓ نزاﻮﺘﻟا ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺬﺨﺘﺗ ﺎﻣﺪﻨﻋ :ﻒﻠﻟا ﺔﻴﻠﻤﻋ .3

ﻊﺿﻮﻟا ﺮﻴﻴﻐﺗ ﻦﻠﻌﺗ تاﺮﻓﺎﺻ ﻊﻤﺴﺘﺳ و ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟا زﺎﻬﺟ رز ﻰﻠﻋ ﻂﻐﻀﻟا و ﻰﻨﻤﻴﻟا ﺔﻳواﺰﻟا ﻰﻟإ ﻊﻓاﺮﻟا ﻊﻓد ﻲﻐﺒﻨﻳ .ةﺮﻴﺜﻣ تاروﺎﻨﻣ ءاﺮﺟإ ﻦﻣ ﻦﻜﻤﺘﺘﺳ ،ﺔﻴﺳﺎﺳﻷا تﺎﻛﺮﺤﻟا ﻦﻘﺘﺗ نأ دﺮﺠﻤﺑ :دﺎﻌﺑﻷا ﺔﻴﺛﻼﺛ ﺔﻴﺿاﺮﻌﺘﺳا تﺎﻴﻠﻤﻋ .4

.يﺪﻴﻠﻘﺘﻟا ناﺮﻴﻄﻟا ﻊﺿو ةدﻮﻋ ﻰﻠﻋ ةرﺎﺷﺈﻛ ﻦﻴﺗﺮﻓﺎﺻ ﻊﻤﺴﺘﺳ ،ىﺮﺧأ ةﺮﻣ ﻢﻜﺤﺘﻟا زﺎﻬﺟ ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ ﺖﻤﻗ اذإ .ﺔﻳﻮﺟ تﺎﺿاﺮﻌﺘﺳﺎﺑ مﺎﻴﻘﻠﻟ هﺎﺠﺗا يأ ﻲﻓ دﺎﻌﺑﻷا ﺔﻴﺛﻼﺛ ﻢﻜﺤﺘﻟا ﺎﺼﻋ كﺮﺣ ﻢﺛ دﺎﻌﺑﻷا ﺔﻴﺛﻼﺛ ةروﺎﻨﻣ ﻰﻟإ ﻲﻟﺎﺤﻟا

:ﺢﺋﺎﺼﻧ

.ﻞﺻاﻮﺘﻣ ناﺮﻴﻃ أﺪﺑا و ﻊﻳﺮﺳ نزاﻮﺗ ﻖﻴﻘﺤﺘﻟ ﻲﻘﻓأ هﺎﺠﺗا ﻲﻓ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺔﻴﻌﺿو ﻰﻠﻋ ﻆﻓﺎﺣ ،ناﺮﺘﻗﻻا ﻰﻠﻋ لﺪﺗ ةرﺎﺷإ عﺎﻤﺳ ﺪﻨﻋ .1

.صﺎﺨﺷأ وأ ﺔﻔﻴﻟأ تﺎﻧاﻮﻴﺣ وأ ﻖﺋاﻮﻋ ﻰﻠﻋ يﻮﺘﺤﻳ ﻻ ﻊﺳاو نﺎﻜﻣ رﺎﻴﺘﺧا ﻲﻐﺒﻨﻳ :ﺔﻴﻠﺧاد ﺔﻠﺣر .2

.ﺔﻴﺋاﻮﻫ تارﺎﻴﺗ ﻻ و ﺢﻳر ﺪﺟﻮﺗ ﻻ ﺚﻴﺣ ﺲﻤﺸﻣ و رﺎﺣ نﺎﻜﻣ رﺎﻴﺘﺧا ﻲﻐﺒﻨﻳ :ﺔﻴﺟرﺎﺧ ﺔﻠﺣر .3

:ﺔﻈﺣﻼﻣ

.ناﺮﻴﻄﻟا ﺔﻴﻠﻤﻋ ﻰﻠﻋ ﺎﺒﻠﺳ اﺬﻫ ﺲﻜﻌﻨﻴﺳ ﻲﻟﺎﺘﻟﺎﺑ و ﺔﻴﺳﺎﻘﻟا ةدوﺮﺒﻟا وأ ةراﺮﺤﻟا ﺐﺒﺴﺑ ﻞﻄﻌﺘﺗ نأ ﺮﺘﺑﻮﻛداﻮﻜﻠﻟ ﻦﻜﻤﻳ .ﺔﻴﺳﺎﻗ ﺔﻳﻮﺟ فوﺮﻇ ﻲﻓ نﺎﻳﺮﻄﻟا ﻲﻐﺒﻨﻳ ﻻ .1

.ﺮﺘﺑﻮﻛداﻮﻜﻟا ﺮﻣﺪﺗ وأ ﻒﻠﺘﺗ نأ حﺎﻳﺮﻠﻟ ﻦﻜﻤﻳ .ناﺮﻴﻄﻟا ﺔﻴﻠﻤﻋ ﻲﻓ ﻢﻜﺤﺘﻟا ﻖﻴﻌﻴﺳ وأ ﺪﺤﻴﺳ ﺚﻴﺣ حﺎﻳﺮﻟا ﺖﺒﻫ اذإ ناﺮﻴﻄﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﻲﻐﺒﻨﻳ ﻻ .2

:ةﺮﻳﺎﻌﻤﻟا

ﻰﻠﻋ دﻮﺟﻮﻤﻟا ءﻮﻀﻟا ﺾﻣﻮﻳ فﻮﺳ .ارﺎﺴﻳ ﻰﻠﻔﺴﻟا ﺔﻬﺠﻟا ﻮﺤﻧ هﺎﺠﺗﻻا دﺪﺣ و ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓﺪﺑ ﻢﻗ .ﺔﺤﻄﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ةﺮﺋﺎﻄﻟا ﻊﺿ .ةﺮﺋﺎﻄﻟا ةﺮﻳﺎﻌﻣ يروﺮﻀﻟا ﻦﻣ نﻮﻜﻴﺳ ،ﻞﻜﺸﻤﻟا يوﺪﻴﻟا ﻢﻜﺤﺘﻟا رارزأ ﺢﺤﺼﺗ ﻢﻟ اذإ

.ﺔﻧزاﻮﺘﻣ ﺔﻴﻌﺿو تﺬﺨﺗا ةﺮﺋﺎﻄﻟا نأ ﻲﻨﻌﻳ لﺎﻐﺘﺷﻻا ﻦﻋ ءاﻮﺿﻷا ﻒﻗﻮﺗ ةﺮﺋﺎﻄﻟا قﻼﻃإ ﻢﺛ ﻲﻧاﻮﺛ ثﻼﺛ ةﺪﻤﻟ ﻊﺿﻮﻟا اﺬﻫ ﻰﻠﻋ ظﺎﻔﺤﻟا ﻲﻐﺒﻨﻳ .ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟا زﺎﻬﺟ

ﺎﻬﻟﻮﻠﺣو ﺔﻌﺋﺎﺸﻟا ﻞﻛﺎﺸﻤﻟا .7

ﺔﻠﻜﺸﻤﻟا

.لﺎﺳرﻹا ﻞﻄﻌﺗ

.ةﺮﺋﺎﻄﻟا ﻲﻓ ﻢﻜﺤﺘﻟا بﺎﻴﻏ

.عﻼﻗﻹا ﻦﻣ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻦﻜﻤﺗ مﺪﻋ

.ةﺮﻴﺒﻛ ﺔﻋﺮﺴﺑ ﺮﺘﺑﻮﻛداﻮﻜﻟا طﻮﺒﻫ

ﺐﺒﺴﻟا

.ON / OFFرﺰﻟا ﻲﻓ دﻮﺟﻮﻤﻟا “OFF” ﻊﺿﻮﻟا ﻞﻴﻐﺸﺗ .1

.ﺢﻴﺤﺻ ﺮﻴﻏ ﻞﻜﺸﺑ ﺔﻳرﺎﻄﺒﻟا لﺎﺧدإ .2

ﺔﻗﺎﻄﻟا ﻦﻣ ﺔﻳرﺎﻄﺒﻟا ذﺎﻔﻧ .3

.حﻮﺘﻔﻣ ﺮﻴﻏ لﺎﺳرﻹا زﺎﻬﺟ .1

.“OFF“ ﻊﺿو ﻰﻟإ ﺮﻴﺸﻳ ةﺮﺋﺎﻄﻟا ﻲﻓ دﻮﺟﻮﻤﻟا ON / OFF ﻢﻜﺤﺘﻟا رز .2

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺪﺘﻤﻣ ﺮﻴﻏ وأ ﺢﻴﺤﺻ ﻞﻜﺸﺑ جرﺪﻣ ﺮﻴﻏ ﻲﺋاﻮﻬﻟا ﻚﻠﺴﻟا نﺎﻛ اذإ .3

.اﺪﺟ ﺔﻳﻮﻗ حﺎﻳر بﻮﺒﻫ .4

.اﺪﺟ ﺔﺌﻴﻄﺑ ناروﺪﻟا ﺔﻋﺮﺳ .1

.اﺪﻴﺟ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻦﺤﺸﻳ ﻢﻟ .2

.ةﺮﻴﺒﻛ ﺔﻋﺮﺴﺑ ﺔﻗﺎﻄﻟا ﻲﻓ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﺐﺤﺳ

ﻞﺤﻟا

.ON / OFFرﺰﻟا ﻲﻓ دﻮﺟﻮﻤﻟا “ON” ﻊﺿﻮﻟا ﻊﺿﻮﻟ ﻞﻴﻐﺸﺗ .1

.ﺔﻳرﺎﻄﺒﻟا ﻲﻓ ﺎﻬﻴﻟإ رﺎﺸﻤﻟا تادﺎﺷرﻹا عﺎﺒﺗﺈﺑ ﻞﻣﺎﻜﻟﺎﺑ ﺔﺟرﺪﻣ ﺔﻳرﺎﻄﺒﻟا نأ ﻦﻣ ﺪﻛﺄﺘﻟا .2

.ةﺪﻳﺪﺟ ﺔﻳرﺎﻄﺑ لﺎﺧدإ .3

.لﺎﺳرﻹا زﺎﻬﺠﻟ ON / OFF رﺰﻟا ﻲﻓ دﻮﺟﻮ “ON” ﻊﺿو ﻞﻴﻐﺸﺗ .1

.ﺮﺘﺑﻮﻛداﻮ ON / OFF رﺰﻟا ﻲﻓ دﻮﺟﻮﻤﻟا “ON” ﻊﺿو ﻞﻴﻐﺸﺗ .2

.ﺎﻴﻠﻛ ﺪﺘﻤﻣ و لﺎﺳرﻹا زﺎﻬﺟ ﻲﻓ ﻢﺋﻼﻣ ﻞﻜﺸﺑ جرﺪﻣ ﻲﺋاﻮﻬﻟا ﻚﻠﺴﻟا نأ ﻦﻣ ﺪﻛﺄﺘﻟا .3

.ناﺮﻴﻄﻟا ﺔﻴﻠﻤﻋ ﻲﻓ ﻢﻜﺤﺘﻟا ﻖﻴﻌﻴﺳ وأ ﺪﺤﻴﺳ ﺚﻴﺣ ﺔﻳﻮﻗ حﺎﻳر ﺖﺒﻫ اذإ ناﺮﻴﻄﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﻲﻐﺒﻨﻳ ﻻ .4

.مﺎﻣﻷا ﻰﻟإ ةﻮﻘﺑ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﻊﻓد .1

.ﺔﻣزﻼﻟا ﺔﻗﺎﻄﻟﺎﺑ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻦﺤﺷ .2

.ءﻲﻄﺑ ﻞﻜﺸﺑ ﻂﺒﻬﻳ ﺮﺘﺑﻮﻛداﻮﻜﻟا ﻞﻌﺟ و ءارﻮﻟا ﻰﻟإ ﺔﻗﺎﻄﻟا ﻲﻓ ﻢﻜﺤﺘﻟا ﺎﺼﻋ ﺐﺤﺳ

تﻼﻤﻜﻣ .8

ﺔﻋﺎﺴﻟا برﺎﻘﻋ هﺎﺠﺗإ ﻲﻓ ناروﺪﺗ نﺎﺗﺮﻔﺷ 2 .1

ﺔﻋﺎﺴﻟا برﺎﻘﻋ هﺎﺠﺗإ ﺲﻜﻋ ناروﺪﺗ نﺎﺗﺮﻔﺷ 2 .2

ءارﻮﻟا ﻰﻟإ نﺎﻛﺮﺤﺘﺗ نﺎﺗﺮﻔﺷ 2 .3

ءارﻮﻟا ﻰﻟإ نﺎﻛﺮﺤﺘﻳ ﻦﻴﻛﺮﺤﻣ 2 .4

يﻮﻠﻋ ءﺎﺸﻏ1 .5

ﻲﻠﻔﺳ ءﺎﺸﻏ 1 .6

ﺔﻳرﺎﻄﺑ 1 .7

لﺎﺒﻘﺘﺳإ ﺔﻗﺎﻄﺑ 1 .8

При вдигане или спускане на левия лост за управление,

квадрокоптерът се издига или спуска.

Квадрокоптерът се завърта при натискане на левия

лост за управление наляво или надясно.

При натискане на десния лост за управление напред или

назад квадрокоптерът се движи напред или назад.

При натискане не десния лост за управление наляво или

надясно квадрокоптерът се движи наляво или надясно.

Когато квадрокоптерът планира и носът му завива наляво

или надясно, завъртете регулатора надясно или наляво,

докато стабилизирате апарата.

Когато квадрокоптерът планира и се отклони наляво или

надясно, завъртете страничния регулатор надясно или

наляво, докато стабилизирате апарата.

Когато квадрокоптерът планира и се отклони напред или

назад, вдигнете или спуснете регулатора за движение

напред/назад, за да стабилизирате апарата.

Издигане/спускане

Завъртане

Напред/назад

Страничен полет

Регулиране на

завъртането

Странично

регулиране

Регулиране на

движението напред

/назад

Причина

1. Поставете в положение

„OFF“ бутона ON/OFF.

2. Батерията е поставена

неправилно.

3. Батерията е изтощена.

1. Предавателят не е

отворен.

2. Бутонът ON/OFF на

квадрокоптера е в

положение „OFF“.

3. Антената не е добре

поставена или не може

да се изтегли напълно.

4. Вятърът е прекалено

силен.

1. Скоростта на въртене

на ротора е прекалено

ниска.

2. Квадрокоптерът не е

напълно зареден.

Дърпате лоста за

управление на мощността

прекалено бързо.

Решение

1. Поставете в положение

„ON“ бутона ON/OFF.

2. Проверете дали

батерията е поставена

правилно като спазвате

полюсите, както е показано

на отделението за батерии.

3. Поставете нова батерия.

1.　Поставете в положение

„ON“ бутона ON/OFF на

предавателя.

2. Поставете в положение

„ON“ бутона ON/OFF на

квадрокоптера.

3. Уверете се, че

сребристата антена е пост

авена правилно в

предавателя и напълно

изтеглена.

4. Не го пускайте да лети,

ако вятърът е прекалено

силен, тъй като това ще

ограничи или

възпрепятства

управлението на полета

на квадрокоптера.

1. Натиснете лоста за

управление на

мощността нагоре.

2. Заредете

квадрокоптера до

максимална степен.

Дръпнете лоста за

управление на мощността

назад и оставете

квадрокоптера да кацне

бавно.

Проблем

Предавателят не р

аботи.

Няма управление

Квадрокоптерът не

може да се издигне.

Квадрокоптерът се

приземява прекале

но бързо.

(BG)

1. ВЪВЕДЕНИЕ

Този квадрокоптер е модел с дистанционно управление, пълен с екстри, с лесно

управление и способен да планира, завива, да се задвижва и лети във всички

посоки с различна чувствителност. Прочетете това упътване, преди да включите

уреда.

2. НАИМЕНОВАНИЕ НА ЧАСТИТЕ

1. Цветен корпус

2. Перка

3. Електромотор

4. Предпазен капак (разглобяем)

5. Цветен корпус

6. Електромотор

7. Перка

8. Колело (разглобяемо)

9. Колело (разглобяемо)

10. Цветен корпус

11. Електромотор

12. Перка

13. Цветен корпус

14. Перка

15. Електромотор

A. РЕЖИМ ИГРА

B. РЕЖИМ CRASH

C. РЕЖИМ ЗЕМЯ

D. РЕЖИМ АКРОБАТИКА

1. Бутон за изравняване при завъртане на елерона наляво/надясно

2. Индикатор на мощността

3. Бутон за изравняване при издигане/спускане (напред/назад)

4. Лост за управление на ускорителя/елерона (полет наляво или надясно/висока

и ниска скорост)

Натиснете лоста за управление, за да включите режим „headless“; натиснете го

отново, за да излезете от този режим.

5. Лост за управление на издигане и спускане (напред/назад)/елерон

(полет наляво или надясно/3D акробатики)

6. Ключ за запалване

7. Завъртания

8. Контрол на скоростта

Начини за калибриране: Дръпнете двата лоста за управление към долния ляв

ъгъл по време на полет и ги отпуснете след 4 секунди: индикаторът в долната

част на квадрокоптера ще започне да мига и ще спре след 4 секунди, което

означава, че калибрирането е преминало успешно.

3. ИНСТРУКЦИИ ЗА ЗАРЕЖДАНЕ БАТЕРИЯТА НА КВАДРОКОПТЕРА

Свържете единия край на предоставения от производителя захранващ USB

кабел към компютъра, а другия – към батерията, за да започне зареждането.

Индикаторът на USB е изключен по време на зареждането и се включва,

когато то приключи. Зареждането трае 45 минути. (Фигура 1)

4. ПОДГОТОВКА ПРЕДИ ИЗЛИТАНЕ

1. Използвайте на просторно място или на открито, ако не вали дъжд или сняг.

Скоростта на вятъра трябва да бъде под 4 бала. Използвайте далеч от хора,

животни и предмети.

2. Поставете предоставената от производителя литиево-полимерна батерия.

Ако светлинният индикатор на квадрокоптера мига, поставете го върху

нивелирана повърхност и изчакайте настройката на честотата.

3. Дръпнете лоста за ускорение до най-долната точка, изключете прекъсвача на

дистанционното управление, натиснете лоста за ускоряване до най-високо

положение и след това го поставете в най-ниско положение.

Ще се чуе звуков сигнал и светлинният индикатор на квадрокоптера ще изгасне.

Настройката на честотата вече е завършена и квадрокоптерът е готов за

излитане.

5. КОНТРОЛ НА ПОЛЕТА И ЗАСТАВАНЕ НА ПОЗИЦИЯ

6. ПОЛЕТ

1. Ускоряване: Натиснете бавно лоста за ускоряване, докато квадрокоптерът

излети и започне да планира във въздуха. След това дръпнете лоста за

ускоряване назад, докато квадрокоптерът се издигне бавно. Опитвайте това

движение отново и отново, докато се научите да контролирате добре лоста за

ускоряване.

2. Движение напред/назад: Докато квадрокоптерът планира във въздуха,

натиснете бавно десния лост, за да накарате апарата да полети напред

/назад/наляво/надясно.

3. Завъртане: Докато квадрокоптерът планира във въздуха, натиснете бавно

щурвала за завъртане, за да завъртите апарата наляво или надясно.

4. 3D маневри: След като овладеете основните движения, можете да извършвате

спиращи дъха маневри. Натиснете щурвала към горния десен ъгъл, натиснете

бутона на дистанционното управление и ще се чуят звукови сигнали, които ще

сигнализират за промяната на режима на 3D маневри. След това, преместете

лоста за 3D управление в която и да било посока, за да направите акробатично

изпълнение. Ако натиснете дистанционното управление отново, ще се чуят

звукови сигнали и ще се включи конвенционалният режим на полет.

СЪВЕТИ:

1. След като чуете сигнала за включване, поддържайте квадрокоптера в

хоризонтално положение с цел по-бързо включване и започване на стабилен

полет.

2. Полет на закрито: изберете просторно помещение, в което няма препятствия,

домашни любимци или хора.

3. Полет на открито: изберете топло и слънчево място без вятър или течения.

Забележка:

1. Не го пускайте да лети при лоши климатични условия – квадрокоптерът може

да се повреди от прекалената топлина или студ, което ще се отрази на полета.

2. Не го пускайте да лети при силен вятър, тъй като това ще ограничи или възпреп

ятства управлението на полета. Ако вятърът е силен, квадрокоптерът може да

изчезне или да се повреди.

Калибриране:

Ако бутоните за ръчно компенсиране не решават проблема, трябва отново да

калибрирате дрона. Поставете дрона върху равна повърхност. Натиснете лоста

за ускоряване и посока към долната лява страна. Светлинният индикатор на

дистанционното устройство започва да мига. Задръжте в това положение в

продължение на 3 секунди и отпуснете. Индикаторът спира да мига; дронът

отново е калибриран.

7. ЧЕСТО СРЕЩАНИ ПРОБЛЕМИ И РЕШЕНИЯ

8. ПРИНАДЛЕЖНОСТИ

1. 2 перки, движещи се по посока на часовниковата стрелка

2. 2 перки, движещи се обратно на часовниковата стрелка

3. 2 перки за движение назад

4. 2 мотора за движение назад

5. 1 горен корпус

6. 1 долен корпус

7. 1 батерия

8. 1 карта-приемник

Wanneer u de linker bedieningshendel omhoog of omlaag

brengt, stijgt of daalt de quadcopter.

De quadcopter draait wanneer u de linker bedieningshendel

naar links of rechts duwt.

Wanneer u de rechter bedieningshendel omhoog of omlaag

duwt, gaat de quadcopter naar voren/achteren.

Wanneer u de rechter bedieningshendel naar links of rechts

duwt, gaat de quadcopter naar links of rechts.

Wanneer de quadcopter zweeft en de neus naar links of

rechts zwenkt, draai de instelling dan naar rechts of links tot

het toestel stabiel is.

Wanneer de quadcopter zweeft en naar links of rechts afwijkt,

draai de zijwaartse instelling dan naar rechts of links tot het

toestel stabiel is.

Wanneer de quadcopter zweeft en afwijkt naar voren of

achteren, beweeg de instelling van de beweging

vooruit/achteruit dan omhoog of omlaag tot het toestel stabiel is.

Stijgen/dalen

Draaien

Vooruit/achteruit

Zijwaartse vlucht

Instelling van het

draaien

Zijwaartse instelling

Instelling van

beweging

vooruit/achteruit

Reden

1. De ON/OFF-knop staat in

stand “OFF”.

2. Batterij verkeerd geplaatst.

3. Batterij leeg.

1. De zender staat niet open.

2. De ON/OFF-knop van de

quadcopter bevindt zich in

stand “OFF“.

3. De antenne is niet goed

ingestoken of kan niet volledig

uitgeschoven worden.

4. Te hoge windkracht.

1. De draaisnelheid van de

rotor is te laag.

2. De quadcopter is niet

volledig opgeladen.

U trekt te snel aan de hendel

van de vermogensregelaar.

Oplossing

1. Zet de ON/OFF-knop in

stand “ON”.

2. Controleer of de batterij

juist is geplaatst volgens de

polariteit aangegeven in het

batterijvak.

3. Plaats een nieuwe batterij.

1. Zet de ON/OFF-knop van

de zender in stand “ON”.

2. Zet de ON/OFF-knop van

de quadcopter in stand “ON”.

3. Verzeker u ervan dat de

zilverkleurige antenne goed in

de zender is gestoken en

volledig is uitgeschoven.

4. Vlieg niet indien de wind te

sterk is, aangezien de

besturing van de vlucht van de

quadcopter dan wordt beperkt

of gehinderd.

1. Duw de hendel van de

vermogensregelaar naar

boven.

2. Laad de quadcopter

helemaal op.

Trek de hendel van de

vermogensregelaar naar

achteren en laat de

quadcopter langzaam landen.

Probleem

De zender werkt niet.

Besturingsproblemen

De quadcopter kan

niet opstijgen.

De quadcopter landt

te snel.

(NL)

1. INLEIDING

Deze quadcopter is een veelzijdig, eenvoudig te bedienen model met afstandsbediening

dat kan zweven, draaien, zichzelf voortstuwen en vliegen in alle richtingen met

verschillende gevoeligheden. Lees aandachtig deze handleiding voordat u het product in

gebruik neemt.

2. NAAM VAN DE ONDERDELEN

1. Gekleurde behuizing

2. Rotorblad

3. Motor

4. Beschermkap (afneembaar)

5. Gekleurde behuizing

6. Motor

7. Rotorblad

8. Wiel (afneembaar)

9. Wiel (afneembaar)

10. Gekleurde behuizing

11. Motor

12. Rotorblad

13. Gekleurde behuizing

14. Rotorblad

15. Motor

A. GAME-MODUS

B. CRASH-MODUS

C. GROUND-MODUS

D. TRICK-MODUS

1. Level-knop van het rolroer om naar links/rechts te vliegen

2. Vermogensindicator

3. Level-knop om te stijgen/dalen (naar voren/achteren)

4. Snelheidshendel/rolroer (naar links of rechts vliegen/hoge en lage snelheid).

Druk op de bedieningshendel om in modus «headless» te gaan; druk opnieuw om de

modus «headless» te verlaten.

5. Hendel voor stijgen en dalen (naar voren/achteren)/rolroer (vliegen naar links of

rechts/3D-stunts)

6. Aan/Uit-schakelaar

7. Draaien

8. Snelheidsregelaar

Kalibratiemethoden: Trek in de vliegfase de twee besturingshendels naar de hoek

linksonder en laat ze na 4 seconden los: het licht onderaan op de quadcopter begint te

knipperen en stopt na 4 seconden, om aan te geven dat de kalibratie met succes is

uitgevoerd.

3. INSTRUCTIES OM DE ACCU VAN DE QUADCOPTER OP TE LADEN

Sluit een uiteinde van de meegeleverde USB-oplaadkabel aan op de computer en het

andere uiteinde op de accu om het laden te starten.

Het licht van de USB is uit tijdens het opladen en gaat branden als de accu opgeladen is.

Het opladen duurt ongeveer 45 minuten. (Afbeelding 1)

4. VOORBEREIDING OP HET OPSTIJGEN

1. Maak gebruik van een grote ruimte of ga naar buiten indien het niet regent of sneeuwt;

het mag niet harder waaien dan windkracht 4; gebruik het toestel uitsluitend op ruime

afstand van personen, dieren en obstakels.

2. Plaats de door de fabrikant meegeleverde LiPo-accu in de quadcopter. Indien het

lampje van de quadcopter knippert, zet het toestel dan op een vlak en recht oppervlak en

wacht tot de frequentie is afgesteld.

3. Trek de snelheidshendel naar het laagste punt, zet de schakelaar van de

afstandsbediening aan, duw de snelheidshendel naar het hoogste punt en dan naar het

laagste punt.

Er klinkt een geluid en het lampje van de quadcopter gaat branden. Het afstellen van de

frequentie is voltooid en de quadcopter is klaar om op te stijgen.

5. VLUCHTBESTURING EN INSTELLINGEN

6. VLUCHT OEFENEN

1. Snelheid/versnellen: Druk langzaam op de snelheidshendel tot de quadcopter opstijgt

en zweeft in de lucht; trek de snelheidshendel vervolgens naar achteren tot de

quadcopter langzaam daalt. Oefen deze beweging herhaaldelijk tot u de snelheidshendel

goed onder controle heeft.

2. Vooruit/achteruit: Terwijl de quadcopter zweeft in de lucht, drukt u langzaam op de

rechter hendel zodat het toestel naar voren/achteren/links/rechts vliegt.

3. Draaien: Terwijl de quadcopter zweeft in de lucht, drukt u langzaam op het roer zodat

het toestel naar links of rechts draait.

4. Bediening van 3D-manoeuvres: Zodra u de basisbewegingen onder de knie heeft,

kunt u spannende manoeuvres uitvoeren. Duw het roer naar de hoek rechtsboven en

druk op de knop van de afstandsbediening; er zijn pieptonen te horen die het wisselen

naar modus 3D-manoeuvres aangeven; beweeg de 3D-controlehendel dan in eender

welke richting om stunts uit te voeren. Indien u opnieuw op de afstandsbediening drukt,

zijn twee pieptonen te horen en keert het toestel terug naar de gewone vluchtmodus.

TIPS:

1. Wanneer het verbindingssignaal te horen is, houdt u de quadcopter in horizontale

positie om sneller verbinding te krijgen en een stabiele vlucht te kunnen starten.

2. Vlucht binnenshuis: kies een plek met voldoende ruimte, zonder obstakels, huisdieren

of personen.

3. Vlucht buitenshuis: kies een warme, zonnige plek zonder wind of bries.

Opmerking:

1. Vlieg niet bij extreme weersomstandigheden; de vlucht kan worden beïnvloed en de

quadcopter kan zelfs beschadigd raken door extreme warmte of koude.

2. Vlieg niet bij te harde wind, aangezien de besturing van de vlucht dan beperkt of

gehinderd wordt. Indien het te hard waait, kan de quadcopter verdwijnen of beschadigd

worden.

Kalibratie:

Indien de knoppen voor handmatige compensatie het probleem niet verhelpen, dan moet

de drone opnieuw gekalibreerd worden. Zet de drone op een recht en vlak oppervlak.

Duw de snelheids- en richtingshendel naar linksonder. Het lampje van de

afstandsbediening gaat knipperen. 3 seconden in deze positie houden en dan loslaten.

Het lampje zal niet langer knipperen en de drone is weer gekalibreerd.

7. VAAK VOORKOMENDE PROBLEMEN EN OPLOSSINGEN

8. ACCESSOIRES

1. 2 rotorbladen rechtsom (met de klok mee)

2. 2 rotorbladen linksom (tegen de klok in)

3. 2 rotorbladen achteruit

4. 2 motoren achteruit

5. 1 behuizing boven

6. 1 behuizing onder

7. 1 batterij

8. 1 ontvangerkaart

(ES) DECLARACIÓN CE

Por la presente, el fabricante IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN declara que el producto

<#89936_DRONI 4 X 1>

cumple los requisitos esenciales, así como otras disposiciones pertinentes de la Directiva 1999/5/CE de la Unión Europea.

Para más información contacte con la empresa IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/Osca, 4-50197 ZARAGOZA – SPAIN.

(EN) CE DECLARATION

Hereby, the producer IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN declares that the product <#89936_DRONI 4

X 1>

is in compliance with the essential requirements and other relevant provisions of EU Directive 1999/5/EC.

For further more information contact with the company IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/Osca, 4-50197 ZARAGOZA – SPAIN.

(FR) DÉCLARATION CE

Par la présente, le fabricant IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN déclare que le produit <#89936_-

DRONI 4 X 1> remplit les critères essentiels ainsi que d'autres dispositions pertinentes de la directive 1999/5/CE de l'Union européenne.

Pour plus d'informations, contactez l'entreprise IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(DE) EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt der Hersteller IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN dass das Produkt <#89936_DRONI 4

X 1>

die wesentlichen Anforderungen sowie andere Verfügungen der Richtlinie 1999/5/EG der Europäischen Union erfüllt.

Für weitere Informationen kontaktieren Sie bitte das Unternehmen IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(IT) DICHIARAZIONE CE

Con la presente, il fabbricante IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN dichiara che il presente prodotto

<#89936_DRONI 4 X 1>

adempie ai requisiti essenziali nonché a tutte le altre disposizioni appartenenti alla Direttiva 1999/5/CE dell'Unione Europea.

Per ulteriori informazioni contattare la società IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(PT) DECLARAÇÃO CE

Pela presente, o fabricante IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN declara que este produto

<#89936_DRONI 4 X 1>

cumpre os requisitos essenciais assim como outras disposições pertinentes da Diretiva 1999/5/CE da União Europeia.

Para mais informações, contacte a empresa IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(RO) DECLARAŢIE CE

Prin prezenta, fabricantul IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN declară că această produs

<#89936_DRONI 4 X 1>

îndeplineşte condiţiile esenţiale şi alte dispoziţii pertinente din Directiva 1999/5/CE a Uniunii Europene.

Pentru mai multe detalii luați legătura cu societatea IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(PL) DEKLARACJA ZGODNOŚCI WE

Producent IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN oświadcza, że oświadcza, że ten produkt

<#89936_DRONI 4 X 1>

spełnia podstawowe wymogi oraz inne postanowienia unijnej Dyrektywy 1999/5/WE .

W celu uzyskania więcej informacji należy skontaktować się z firmą IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA –

SPAIN.

(TR) AB BİLDİRİMİ

İşbu belge ile, üretici firma IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN bu ürün beyan <#89936_DRONI 4 X 1>

Avrupa Birliği'nin 1999/5/AB sayılı Yönergesinin temel şartlarına ve ilgili diğer hükümlerine uygun olduğunu beyan eder.

Daha fazla bilgi için şirket ile iletişim kurun: IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(EL) ΔΗΛΩΣΗ ΕΚ

Με την παρούσα, ο κατασκευαστής IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN δηλώνει ότι αυτό το προϊόν

<#89936_DRONI 4 X 1>

πληροί τις απαραίτητες προϋποθέσεις, καθώς και άλλες συναφείς διατάξεις της οδηγίας 1999/5/ΕΚ της Ευρωπαϊκής Ένωσης.

Για περισσότερες πληροφορίες επικοινωνήστε με την εταιρεία IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN.

(RU) ДЕКЛАРАЦИЯ CE

Настоящим производитель IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN удостоверяет, что продукция

<#89936_DRONI 4 X 1>

соответствует основным требованиям, а также прочим применимым положениям Директивы 1999/5/CE Европейского Союза.

Для получения более подробной информации свяжитесь с компанией IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA –

SPAIN.

(CN) CE 声明

制造商IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN 在此声明本无线电控制的产品 <#89936_DRONI 4 X 1>

符合基本要求以及欧盟 1999/5/EC 指令的相关规定。

欲了解更多详情，请联系 IMAGINARIUM S.A. 公司萨拉戈萨物流平台，地址：C/Osca, 4-50197 ZARAGOZA – SPAIN（西班牙）。

(BG) Производителят IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN декларира, че продукт <#89936_DRONI

4 X 1> е в съответствие със съществените изисквания и други приложими разпоредби на Директива 1999/5/CE на ЕС.

За повече информация можете да се свържете с компанията IMAGINARIUM S.A. Plataforma Logistica de Zaragoza C / Osca, 4-50197 ZARAGOZA - SPAIN.

(AR)

بيان الاتحاد الأوروبي سي إي CE.. بموجب التالي يقر المصنّع IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN

بأن هذا المنتوجمع رموت كنترول، أي تحكم بالراديو،

#89936_DRONI 4 X 1

المتطلبات الأساسية لبيان الاتحاد الأوروبي 1999/5/CE والقوانين الأخرى ذات الصلة.. تستطيع أن تحصل لمزيد من المعلومات يرجى الاتصال بالشركة

IMAGINARIUM S.A. Plataforma Logística de Zaragoza C/ Osca, 4 - 50197 ZARAGOZA – SPAIN تلبي

(ES) INFORMACIÓN PARA LOS USUARIOS

Este producto lleva el símbolo de clasificación selectiva para residuos de aparatos eléctricos y electrónicos (RAEE).Esto significa

que debe llevar este producto a los puntos de recogida locales o devolverlo a su vendedor cuando adquiera un nuevo producto del

mismo tipo conforme a la Directiva Europea 2002/96/CE para reciclarlo o eliminarlo y minimizar así su impacto medioambiental. Si

desea obtener más información, póngase en contacto con sus autoridades locales o regionales. Los productos electrónicos que no

están incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana

debido a la presencia de sustancias peligrosas. Si elimina el producto de manera ilícita se le sancionará con una multa de

conformidad con la legislación vigente.

(EN) INFORMATION FOR USERS

This product bears the selective sorting symbol for waste electrical and electronic equipment (WEEE). This means that this product

must be handed over at designated local collecting points or given back to the retailer when you buy a new product of the same type,

in accordance with European Directive 2002/96/EC in order to be recycled or dismantled to minimise its impact on the environment.

For further information, please contact your local or regional authorities. Electronic products not included in the selective sorting

process are potentially dangerous for the environment and human health due to the presence of hazardous substances The unlawful

disposal of the product carries a fine according to the legislation currently in force.

(FR) INFORMATIONS POUR LES UTILISATEURS

Ce produit est marqué du symbole de classement sélectif pour les déchets d'équipements électriques et électroniques (DEEE). Ceci

veut dire que ce produit doit être déposé aux points de collecte locaux, ou retourné au vendeur en cas d'acquisition d'un nouveau

produit du même type, conformément à la directive européenne 2002/96/CE pour qu'il soit recyclé ou éliminé en minimisant son

impact environnemental. Pour plus d'information, veuillez contacter les autorités locales ou régionales. Les produits électroniques

non soumis au processus de classement sélectif sont potentiellement dangereux pour l'environnement et pour la santé humaine, en

raison de la présence de substances dangereuses. L'élimination illicite du produit sera punie d'une amende selon la législation en

vigueur.

(DE) INFORMATION FÜR BENUTZER

Dieses Produkt trägt das Klassifizierungssymbol für die Entsorgung von Elektro- und Elektronik-Altgeräten gemäß der Richtlinie

2002/96/EG der Europäischen Union. Dies bedeutet, dass dieses Produkt zum Zwecke des Recyclings oder einer

umweltfreundlichen Entsorgung bei den örtlichen Annahmestellen abgegeben bzw. an den Verkäufer zurückgegeben werden muss,

wenn ein neues Produkt desselben Typs gekauft wird. Für weitere Informationen setzen Sie sich bitte mit Ihren lokalen oder

regionalen Behörden in Verbindung. Elektronische Produkte, die nicht in das Klassifizierungsverfahren eingeschlossen sind, sind

aufgrund vorhandener Gefahrenstoffe potenziell gefährlich für Umwelt und menschliche Gesundheit. Wenn Sie das Produkt auf

unerlaubte Weise entsorgen, erhalten Sie eine Strafe gemäß der gültigen Gesetzgebung.

(IT) INFORMAZIONI PER GLI UTENTI

Questo prodotto presenta il simbolo di classificazione selettiva per lo smaltimento di rifiuti elettrici ed elettronici (RAEE). Ciò significa

che è necessario smaltire il prodotto nei punti di raccolta locali o restituirlo al venditore nel momento in cui si acquista un nuovo

prodotto dello stesso tipo in conformità con la Direttiva Europea 2002/96/CE per il relativo riciclo o per l'eliminazione, in modo tale da

ridurre le conseguenze nocive per l'ambiente. Per ulteriori informazioni si prega di contattare gli enti locali o regionali preposti. I

prodotti elettronici non compresi nel processo di classificazione selettiva sono potenzialmente nocivi per l'ambiente e per la salute

umana a causa della presenza di sostanze pericolose. Qualora si proceda all'eliminazione del prodotto in modo non lecito sarà

soggetto a multa in conformità alla legislazione vigente.

(PT) INFORMAÇÃO PARA OS UTILIZADORES

Este produto contém o símbolo de classificação seletiva para resíduos de aparelhos elétricos e eletrónicos (RAEE), o que significa

que deve levar este produto aos pontos de recolha locais ou entregá-lo ao seu vendedor para o reciclar ou eliminar quando adquirir

um novo produto do mesmo tipo, em conformidade com a Diretiva Europeia 2002/96/CE, minimizando assim o seu impacto

ambiental. Para mais informações, contacte as suas autoridades locais ou regionais. Os produtos eletrónicos que não estão

incluídos no processo de classificação seletiva são potencialmente perigosos para o meio ambiente e para a saúde humana devido

à presença de substâncias perigosas. Se eliminar o produto de maneira ilícita será sancionado com uma multa, em conformidade

com a legislação vigente.

(RO) INFORMAŢII PENTRU UTILIZATORI

Acest produs poartă simbolul clasificării selective pentru deşeuri de aparate electrice şi electronice (RAEE). Acest lucru înseamnă că

trebuie să duceţi produsul la punctele de colectare locale sau să-l returnaţi vânzătorului când achiziţionaţi un produs nou de acelaşi

tip, în conformitate cu Directiva Europeană 2002/96/CE, pentru a-l recicla sau elimina şi minimiza astfel impactul acestuia asupra

mediului înconjurător. Dacă doriţi să obţineţi mai multe informaţii, contactaţi autorităţile locale sau regionale. Produsele electronice

neincluse în procesul de clasificare selectivă pot fi periculoase pentru mediul înconjurător şi sănătatea umană din cauza prezenţei

substanţelor periculoase. Casarea ilicită a produsului se sancţionează cu amendă conform legislaţiei în vigoare.

(PL) INFORMACJE DLA UŻYTKOWNIKÓW

Niniejszy produkt oznaczony jest symbolem selektywnej zbiórki odpadów sprzętu elektrycznego i elektronicznego (WEEE).Oznacza

to, że produkt ten należy oddać do lokalnych punktów zbiórki odpadów lub zwrócić go sprzedawcy w momencie zakupu nowego

produktu tego samego typu, zgodnie z postanowieniami Dyrektywy 2002/96/WE, w celu jego zutylizowania lub usunięcia i

zmniejszenia tym samym jego niekorzystnego oddziaływania na środowisko naturalne.

W celu uzyskania dodatkowych informacji należy się skontaktować z lokalnymi lub regionalnymi władzami. Produkty

elektroniczne niepodlegające procesowi selektywnego sortowania odpadów stanowią potencjalne zagrożenie dla środowiska

naturalnego oraz zdrowia ludzkiego z uwagi na zawartość niebezpiecznych substancji. Jeśli usuną Państwo produkt w sposób

nielegalny, zostanie na Państwa nałożona kara zgodnie z obowiązującymi przepisami prawnymi.

(TR) KULLANICILARA YÖNELİK BİLGİ

Bu ürün, elektrikli ve elektronik cihaz atıklarına yönelik selektif ayırma sembolü taşır (RAEE). Bu sembol, 2002/96/AB sayılı Avrupa

Yönergesi uyarınca dönüştürülmesi, bertaraf edilmesi ya da çevreye vereceği zararın minimum seviyeye indirilmesi için ürünü yerel

toplama noktalarına götürmeniz ya da aynı özelliklere sahip yeni bir ürün aldığınızda satıcısına iade etmeniz gerektiğine işaret eder.

Daha geniş bilgi için yerel ya da bölgesel makamlarla irtibata geçiniz. Selektif ayırma işlemine dahil edilmeyen elektronik ürünler,

içerdikleri tehlikeli maddeler nedeniyle çevre ve insan sağlığı için potansiyel tehlike oluşturmaktadırlar. Ürünün yasalara aykırı şekilde

bertaraf edilmesi durumunda, yürürlükteki mevzuat uyarınca para cezası uygulanır.

(EL) ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΧΡΗΣΤΕΣ

Αυτό το προϊόν αναγράφει το σύμβολο της επιλεκτικής ταξινόμησης για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού

εξοπλισμού (ΑΗΗΕ). Αυτό σημαίνει ότι πρέπει να παραδώσετε το εν λόγω προϊόν στα τοπικά σημεία συλλογής ή να το

επιστρέψετε στον πωλητή του όταν αποκτήσετε ένα νέο προϊόν του ίδιου τύπου σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/ΕΚ για

την ανακύκλωση ή απόρριψή του και να περιορίσετε έτσι τις περιβαλλοντικές επιπτώσεις.

Για περισσότερες πληροφορίες, επικοινωνήστε με τις τοπικές ή περιφερειακές αρχές. Τα ηλεκτρονικά προϊόντα που δεν

συμπεριλαμβάνονται στην επιλεκτική διαδικασία ταξινόμησης είναι ενδεχομένως επικίνδυνα για το περιβάλλον και την ανθρώπινη

υγεία λόγω της παρουσίας επικίνδυνων ουσιών. Αν απορρίψετε το προϊόν με παράνομο τρόπο, θα σας επιβληθεί πρόστιμο

σύμφωνα με την ισχύουσα νομοθεσία.

(RU) ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ

Данное изделие помечено классификационным символом для использованных электрических и электронных устройств

(RAEE). Этот знак указывает на то, что вы должны сдать использованное изделие в местный приемный пункт либо

вернуть устройство компании- продавцу при приобретении нового изделия того же типа. Настоящее требование

соответствует Европейской директиве 2002/96/CE об утилизации и вторичной переработке с целью сведения к

минимуму вредного воздействия опасных отходов на окружающую среду.

За более подробной информацией обращайтесь в местные или региональные органы власти. Электронные устройства могут

являться потенциально опасными для окружающей среды и здоровья человека ввиду наличия веществ,

классифицируемых как опасные отходы. Если вы утилизируете изделие незаконным способом, на вас будет наложен

штраф в соответствии с действующим законодательством.

(CN) 使用者信息

本产品上有报废电子电气设备 (WEEE) 的选择性分拣标志。这意味着在购买相同型号的新产品时，根据回收利用或处置的欧洲指令

2002/96/EC，必须把本产品送到当地的收集点或送还给经销商，以减少对环境的影响。

有关更多信息，请联系当地或区域管理部门。未列在选择性分拣过程中的电子产品因含有害物质，可能对环境和人体健康有害。如果以

不合法方式淘汰本产品，根据当前的法律，会被处以罚金。

参见有关适用的法律。

(JP)お客様へ

本製品には、電気・電子機器廃棄物 (WEEE) の分類マークがついています。したがって、環境保全を目的としたリサイクルまたは

処分に関する欧州指令2002/96/ECに準じ、本製品を処分する際は、最寄の自治体の廃棄物回収所へ持ち込むか、新たに同種の製品

を購入する場合は販売業者に引き取ってもらわなければなりません。

詳しくは、各地方自治体にお問い合わせください。分別回収されない電子機器製品は、危険物質により環境や健康に害を及ぼす危険

性があります。本製品を違法に処分した場合、現行法において罰金が科せられます。

Table of contents

Languages:

Other ItsImagical Quadcopter manuals

ItsImagical

ItsImagical flycar User manual

Popular Quadcopter manuals by other brands

GoPro

GoPro KARMA user manual

SJRC

SJRC S Series manual

SKY-HERO

SKY-HERO Little Spyder instruction manual

GEPRC

GEPRC CineStyle 4K Quick start manual

Flying3D

Flying3D X8 Flight manual

PROMARK

PROMARK P70-CW instruction manual

Shaper Image

Shaper Image 205982 user guide

UDI RC

UDI RC U818A instruction manual

Skyrc

Skyrc SK-910013 Sparrow instruction manual

YUNEEC

YUNEEC Typhoon 4K Product overview

Carrera RC

Carrera RC 370503024 Assembly and operating instructions

dji

dji Phantom 3 Advanced user manual

XK X250 installation instructions

Idea-fly

Idea-fly MARS Operator's manual

Holystone

Holystone HS440D Instructions for use

Holystone

Holystone F181 instruction manual

Xtreme

Xtreme FRYER instruction manual

Holystone

Holystone HS210 Instructions for use

ItsImagical DRONI 4 X 1 User manual

Popular Quadcopter manuals by other brands
