Jäger Direkt OPUS 55 SENS User manual

Installations- und Bedienungsanleitung
OPUS 55 SENS Temperatur-Feuchte-Sensor
Batteriebetrieb Art. Nr. 563.043.37, 563.043.43, 563.043.51, 563.043.66;
inkl. Netzteil Art. Nr. 563.044.37, 563.044.43, 563.044.51, 563.044.66
1. Produktbeschreibung
OPUS 55 SENS ist ein intelligenter Sensor zur Erfassung von Temperatur und
Feuchtigkeit, geeignet für Einzelraumregelungen sowie zur Integration in gängi-
ge Smart Home-Anwendungen. In vier unterschiedlichen Farben erhältlich, er-
gänzt OPUS 55 SENS jedes gängige 55-Schalterprogramm, insbesondere die
OPUS 55 Designs. Er kann wahlweise mit einer Batterie oder mit Hilfe eines
zusätzlichen Netzteils als Teil der Gebäudeinstallationstechnik betrieben werden.
Auf Basis des integrierten EnOcean-Funkmoduls kann der rein batterieversorgte
OPUS 55 SENS in fast jeder denkbaren Montageposition angebracht werden
und eignet sich daher besonders für Bestandsgebäude. Die mitgelieferte Halte-
rung wird entweder geschraubt oder geklebt und vereinfacht die Aufputzmon-
tage des Sensors.
In Verbindung mit einem externen Netzteil wird OPUS 55 SENS in einer Unter-
putz-Schalterdose (tief) an die Hausinstallation angeschlossen, was eine dauer-
hafte Spannungsversorgung ermöglicht.
Optional: In Kombination mit einem externen Fühler erkennt OPUS 55 SENS
Leckage-Situationen und meldet diese verzögerungsfrei. Ein kurzzeitiges Auf-
treten von Leckage speichert und kommuniziert der Sensor über 14 Tagen.
1.1 Technische Daten
Spannungsversorgung
Batterie: Typ CR2450,
Betriebsdauer > 7 Jahre (typ.)
externes Netzteil 230 V AC
Messbereiche Temperatur: 0 °C … +50 °C,
Feuchte: 0 % rh … 100 % rh
Messzyklus 120 Sekunden
Sendezyklus 2 Min. bei Änderung >0,2 °C
oder >5 % rH, 20 Min. maximal
SIGNAL Message
alle 240 Minuten
Leckage (optional)
extern, 2 Detektionszonen;
Senden mit Zustandswechsel,
14 Tage Historie
Umgebungsbedingungen von -10 °C bis +50 °C, max.,98 % rH,
nicht kondensierend
EnOcean Funk 868,3 MHz ASK max. 10 mW
Schutzklasse IP30
1.2 Bestimmungsgemäßer Gebrauch
OPUS 55 SENS dient der Messung von Raumtemperatur und relativer Luftfeuchte
in Innenräumen. In Kombination mit qualifiziertem Zubehör dient er der Erken-
nung von Leckage im Umfeld von Wasserinstallationen.
OPUS 55 SENS wurde zum Einsatz im Haushalt und in ähnlichen ortsfesten
Installationen entwickelt. Vor Installation ist die Eignung anhand der technischen
Daten und den Einsatzbedingungen zu überprüfen. OPUS 55 SENS darf nicht
eingesetzt werden in Verbindung mit lebenserhaltenden Geräten oder mit Produk-
ten, die zu Gefahren für Leib oder Leben von Menschen und Tieren oder zu Ge-
fahren für Sachwerte führen können.
1.3 Gewährleistung
Die Gewährleistung erlischt, wenn OPUS 55 SENS nicht entsprechend seinem
bestimmungsgemäßen Gebrauch verwendet wird, wenn nicht qualifiziertes
Zubehör angeschlossen wird, wenn das Gehäuse geöffnet wird oder wenn
sonstige Eingriffe am Gerät vorgenommen werden.
2. Installation und Inbetriebnahme
2.1 Batteriebetrieb

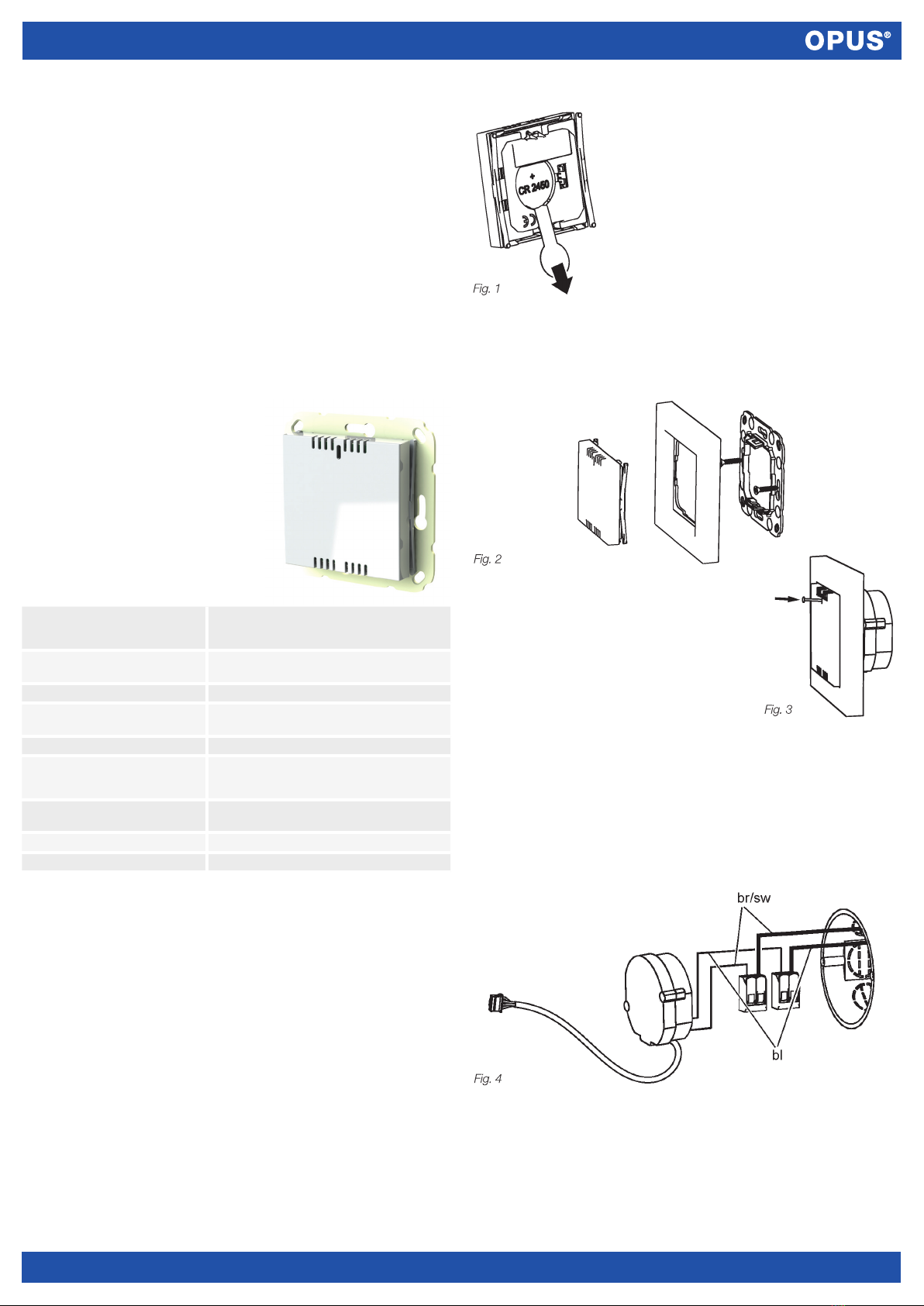

Zur Erstinbetriebnahme die Isolationslasche auf der
Rückseite des OPUS 55 SENS in Pfeilrichtung her-
ausziehen und entfernen. Die eingelegte Batterie wird
dadurch kontaktiert und der OPUS 55 SENS führt
einen Neustart aus. Zu diesem Zeitpunkt sendet der
Sensor ein standardisiertes Einlern-Telegramm (UTE).
In Folge sendet er zehnmal hintereinander alle 2
Minuten einen Messwert.
SIGNAL Messages übermitteln innerhalb von 5 Minuten nach Inbetriebnahme
erstmalig sowohl Energiestatus als auch Version des Gerätes. Nach Entfernen
der Isolationslasche, den separat erhältlichen 1-fach-Rahmen auf die Halterung
aufsetzen.
Danach OPUS 55 SENS in den Rahmen einsetzen und einrasten lassen (s. Abb. 2).
BATTERIEWECHSEL:
Ein Werkzeug, z.B. handelsüblichen Schrauben-
dreher oder Nagel (nicht im Lieferumfang enthalten)
in den Schlitz zur Entriegelung auf der Vorderseite
des OPUS 55 SENS drücken und das Gerät aus
dem Rahmen ziehen (s. Abb. 3). Batterie im Bat-
teriefach auf der Rückseite austauschen. Rahmen
aufsetzen, OPUS 55 SENS einsetzen und einrasten
lassen.
2.2 Netzbetrieb via ext. Netzteil
In Verbindung mit dem externen Netzteil wird OPUS 55 SENS einfach auf einer
Unterputz-Schalterdose (tief) mit 230 V Versorgungsspannung installiert.
Das Netzteil wird mit handelsüblichen Klemmen nach Anschlussbild an die
Stromversorgung angeschlossen (s. Abb. 4). Dabei ist zu beachten, dass gem.
Isolationsvorschrift Schutzklasse II, eine Trennung der Stromkreise stattfindet.
Bei der Installation müssen sich demnach das 230 V-Kabel hinter dem Netz-
teil und das Verbindungskabel mit 4-poliger Buchse vor dem Netzteil befinden.
OPUS 55 SENS
Rahmen Wandhalterung/
Wandplatte

Installations- und Bedienungsanleitung
OPUS 55 SENS
Rahmen
Wandhalterung/
Wandplatte
Danach wird die mitgelieferte Halterung/Wandplatte mit Schrauben an der Un-
terputzdose befestigt. Rahmen aufsetzen und das Verbindungskabel mit 4-poli-
ger Buchse vom Netzteil durch den Rahmen führen. Danach die Buchse an der
Rückseite des OPUS 55 SENS in den Stecker einstecken (s. Abb. 5). OPUS 55
SENS aufsetzen und einrasten (s. auch Abschnitt 2.1 Batteriebetrieb).
DEMONTAGE:
Ein Werkzeug, z.B. handelsüblichen Schraubendreher oder Nagel (nicht im Liefer-
umfang enthalten) in den Schlitz zur Entriegelung auf der Vorderseite des OPUS
55 SENS drücken und das Gerät aus dem Rahmen ziehen (s. Abb. 3). Stecker
aus der Buchse lösen. Rahmen abnehmen und durch das Lösen der Schrauben
an der Wandplatte diese entfernen.
ACHTUNG – Gefahr eines Stromschlages!
Anschluss, Montage und Inbetriebnahme von OPUS 55 SENS inkl. Netzteil
darf nur durch eine autorisierte Elektrofachkraft erfolgen. Vor Installation ist die
Anlage spannungsfrei zu schalten!
2.3 Besondere Hinweise
Nach Entnahme der Batterie oder Abstecken des Netzteils arbeitet OPUS 55
SENS durch seinen internen Energiespeicher bis zu 20 Minuten weiter und führt
keinen Neustart aus. Dies ist zu beachten, wenn die Inbetriebnahme eines lau-
fenden Sensors wiederholt werden soll.
Wird OPUS 55 SENS in Kombination mit Schalter, Steckdosen o.ä. in einem
Mehrfach-Rahmen in vertikaler Reihe montiert, muss der Sensor immer an
unterster Position montiert werden. Dies gilt insbesondere bei der gemeinsamen
Montage mit Dimmern, da deren Eigenerwärmung zu verfälschten Messergebnissen
führen.

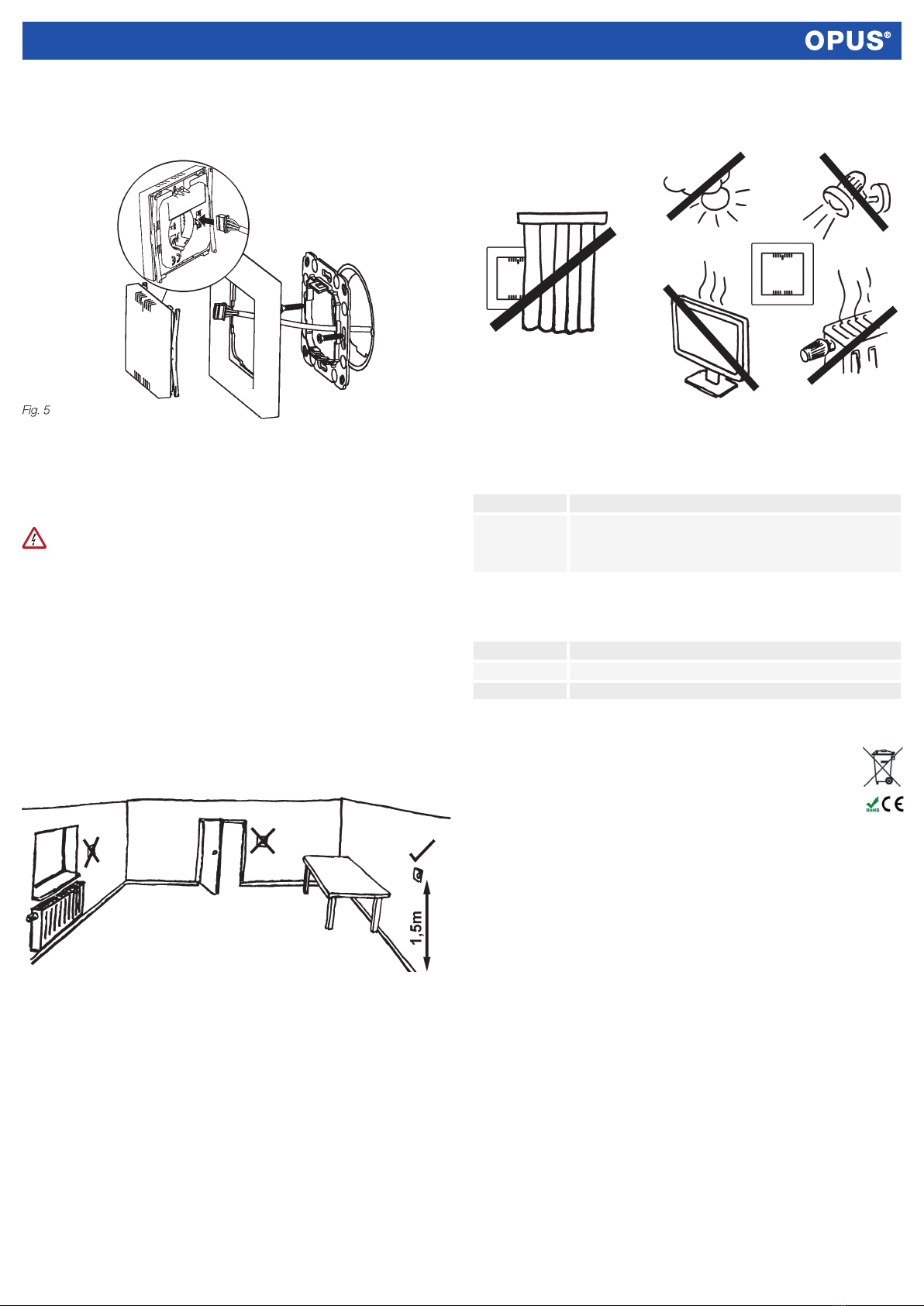

3. Montageort
Eine Installation gegenüber der Heizquelle an einer Innenwand ist zu bevorzugen.
Ideale Montagehöhe: ca. 1,5 m über Boden.
OPUS 55 SENS sollte nicht innerhalb von Regalwänden, hinter Vorhängen etc.
angebracht werden. Außenwände und Zugluft von Fenstern/Türen sollten ver-
mieden werden. Es sollte gewährleistet werden, dass die normale Umgebungs-
luft den Sensor ungehindert erreicht.
BEEINTRÄCHTIGUNG:
Die Präzision des OPUS 55 SENS wird durch Abdecken der freien Luftzirkulation
und bei direktem Einfluss von Wärmequellen beeinträchtigt. Hierzu zählen
direkte Sonneneinstrahlung sowie die Nähe elektrischer Geräte, Heizkörper,
Heizungsrohre und Kamine.
4. Unterstütze Profile
OPUS 55 SENS sendet seine Informationen mit Hilfe des nachfolgend aufge-
führten EnOcean Profils. Dieses muss bei der Gegenstelle entweder manuell oder
per OPUS ConfigTool eingelernt werden können.
EEP Beschreibung EnOcean Equipment Profile (EEP)
D2-14-54
Sensor für Temperatur, Feuchte, Leckage,
unidirektional,
Messbereich Temp.: von 0 bis +50 °C (0,1 °C)
Messbereich Feuchte: von 0 bis 100 % rH (0,5 % rH)
OPUS 55 SENS signalisiert allgemeine Betriebsinformationen zyklisch mit Hilfe
der nachfolgend aufgeführten EnOcean SIGNAL Messages. Diese können so-
wohl vom OPUS ConfigTool als auch von einem dafür geeigneten Gateway oder
einer anderen Gegenstelle verarbeitet werden.
MID Beschreibung SIGNAL Messages
0x06 Energiestatus von 1 bis 100 %
0x07 Version Hardware, Firmware, Format je „1.2.3.4“
5. Konformität
5.1 WEEE-Richtlinie 2012/19/EU: Elektro- & Elektronikgeräte
Nicht mehr benötigte Elektro- und Elektronikaltgeräte sind fachgerecht
zu entsorgen und dürfen keinesfalls in den Haus- bzw. Restmüll gegeben
werden. Die fachgerechte und gesetzeskonforme Entsorgung von Alt-
geräten obliegt generell dem Käufer.
5.2 CE-Konformität
Nicht Funkzulassung und EMV entsprechend Radio Equipment Directive
2014/53/EU, Elektronik entsprechend RoHS-Richtlinie 2011/65/EU. Die voll-
ständige Konformitätserklärung steht unter folgender Adresse zum Download
zur Verfügung: https://support.myopus.eu/konformitaetserklaerungen/.
6. Kontaktinformationen
JÄGER DIREKT
Jäger Fischer GmbH & Co. KG
OPUS Straße 1
64646 Heppenheim, Deutschland
Weitere Informationen unter: https:// support.myOPUS.eu/

JÄGER DIREKT · OPUS Straße 1 · 64646 Heppenheim · [e-mail] · www.myOPUS.eu
Installation guide
OPUS 55 SENS Temperature-humidity sensor
Battery operation Art. No. 563.043.37, 563.043.43, 563.043.51, 563.043.66; incl.
power supply unit art. no. 563.044.37, 563.044.43, 563.044.51, 563.044.66
1. Product description
OPUS 55 SENS is an intelligent sensor for the detection of temperature and humi-
dity, suitable for single room control as well as for integration into common smart
home applications. Available in four different colors, OPUS 55 SENS comple-
ments any popular 55 switch program, especially the OPUS 55 designs.
It can be operated either with a battery or with the help of an additional power
supply unit as part of the building installation technology. Based on the integra-
ted EnOcean radio module, the purely battery-powered OPUS 55 SENS can be
installed in almost any conceivable mounting position and is therefore particularly
suitable for existing buildings.
The supplied bracket is either screwed or glued and simplifies surface mounting of
the sensor. In connection with an external power supply, OPUS 55 SENS is con-
nected to the house installation in a flush-mounted switch box (deep), which all-
ows a permanent power supply. Optional: In combination with an external sensor,
OPUS 55 SENS detects leakage situations and reports them immediately. The
sensor stores and communicates a short-term occurrence of leakage for 14 days.
1.1 Specifications
Power supply
Battery: Type CR2450,
operating time > 7 years (typ.)
external power supply 230 V AC
Measuring ranges Temperature: 0 °C … +50 °C,
humidity: 0 % rh … 100 % rh
Measuring cycle 120 seconds
Transmission cycle 2 min. at change >0.2°C or
>5 % rH, 20 min. maximum
SIGNAL Message
every 240 minutes
Leakage (optional)
external, 2 detection zones;
sending with state change,
14 days history
Ambient conditions from -10°C to +50°C, max 98 % rH,
non-condensing
EnOcean radio 868,3 MHz ASK max. 10 mW
Protection class IP30
1.2 Intended use
OPUS 55 SENS is used to measure room temperature and relative humidity in-
doors. In combination with qualified accessories, it is used to detect leakage in the
environment of water installations.
OPUS 55 SENS has been developed for domestic use and similar fixed installations.
Prior to installation, check the suitability on the basis of the technical data and the
operating conditions. OPUS 55 SENS must not be used in conjunction with life-sup-
porting devices or with products that may cause danger to the life or limb of people
and animals or to property.
1.3 Warranty
The guarantee expires if Opus 55 Sens is not used according to its intended use
if not qualified accessories are connected when the housing is opened or if other
interventions are carried out on the device.
2. Installation and commissioning
2.1 Battery operation
For initial commissioning, pull out the isolation tab
on the back of the OPUS 55 SENS in the direction
of the arrow and remove it. The inserted battery is
thereby connected and the OPUS 55 SENS performs
a restart. At this point, the sensor sends a standard-
ized teach-in telegram (UTE). Subsequently, it sends
a measured value ten times in succession every 2
minutes.
The SIGNAL messages transmit both the energy status and the version of the device
for the first time within 5 minutes after commissioning. After removing the isolation
tab, place the separately available 1-fold frame on the bracket. Then insert the OPUS
55 SENS into the frame and snap it into place (see Fig. 2).
BATTERY REPLACEMENT:
Press a tool, e.g. a commercially available screwdriver
or a nail (not included in the scope of delivery) into the
slot, for unlocking on the front of the OPUS 55 SENS
and pull the device out of the frame (see Fig. 3). Re-
place the battery in the battery compartment on the
back. Place the frame, insert the OPUS 55 SENS and
snap it into place.
2.2 Mains operation via ext. power supply unit
In combination with the external power supply unit, OPUS 55 SENS is simply
installed on a flush-mounted switch box (deep) with 230 V supply voltage.
The power supply unit is connected to the power supply using commer-
cially available terminals according to the connection diagram (see Fig.
4). It is important to note that the circuits are separated in accordan-
ce with the insulation regulations for protection class II. During installa-
tion, the 230 V cable must be behind the power supply unit and the con-
necting cable with 4-pin socket must be in front of the power supply unit.
OPUS 55 SENS
Frame Wall bracket/
Wall plate

Installation guide
OPUS 55 SENS
Frame
Wall bracket/
Wall plate
Then the supplied bracket/wall plate is attached to the flush-mounted box with
screws. Put on the frame and lead the connection cable with 4-pin socket from
the power supply unit through the frame. Then insert the socket at the back of
the OPUS 55 SENS into the plug (see Fig. 5). Put on the OPUS 55 SENS and
snap it in (see also section 2.1 Battery operation).
DISASSEMBLY:
Press a tool, e.g. a commercially available screwdriver or a nail (not included in the
scope of delivery) into the slot, for unlocking on the front of the OPUS 55 SENS and
pull the device out of the frame (see Fig. 3). Disconnect the plug from the socket. Re-
move the frame and remove it by loosening the screws on the wall plate.
CAUTION – DANGER OF ELECTRIC SHOCK!
Connection, installation and commissioning of OPUS 55 SENS including
power supply may only be carried out by an authorized electrician. Before
installation, disconnect the system from the power supply!
2.3 Special notes
After removing the battery or disconnecting the power supply, OPUS 55 SENS
continues to operate for up to 20 minutes due to its internal energy storage and
does not perform a restart. This must be observed if the commissioning of a
current sensor is to be repeated.
If OPUS 55 SENS is mounted in combination with switches, sockets or similar
in a multiple frame in a vertical row, the sensor must always be mounted in the
lowest position. This applies in particular to joint mounting with dimmers, since
their own heating leads to falsified measurement results.
3. Mounting location
An installation opposite the heat source on an interior wall is preferable. Ideal moun-
ting height: approx. 1.5 m above ground.
OPUS 55 SENS should not be placed inside shelf walls, behind curtains, etc.
Exterior walls and drafts from windows/doors should be avoided. It should be
ensured that the normal ambient air reaches the sensor unhindered.
IMPAIRMENT:
The precision of the OPUS 55 SENS is impaired by covering the free air circulation
and in case of direct influence of heat sources. These include direct sunlight and the
proximity of electrical appliances, radiators, heating pipes and fireplaces.
4. Supported profiles
OPUS 55 SENS sends its information using the EnOcean profile listed below. This
must be able to be taught-in at the remote terminal either manually or via OPUS
ConfigTool.
EEP Description EnOcean Equipment Profile (EEP)
D2-14-54
Sensor for temperature, humidity, leakage, unidirectional,
measuring range temp.: from 0 to +50 °C (0.1 °C)
measuring range humidity: from 0 to 100 % rH (0.5 % rH)
OPUS 55 SENS signals general operating information cyclically by means of the
EnOcean SIGNAL messages listed below. These can be processed by the OPUS
ConfigTool as well as by a suitable gateway or another remote terminal.
MID Description SIGNAL Messages
0x06 Energy status from 1 to 100%
0x07 Version hardware, firmware, format each “1.2.3.4”
5. Conformity
5.1 WEEE Directive 2012/19/EU: Electrical and Electronic Equipment
Waste electrical and electronic equipment that is no longer required
must be disposed of properly and under no circumstances should it be
disposed of with household or residual waste. The professional and
legally compliant disposal of old devices is generally the responsibility
of the buyer.
5.2 CE conformity
Not radio license and EMC according to Radio Equipment Directive 2014/53/
EU, electronics according to RoHS Directive 2011/65/EU.
The complete declaration of conformity is available for download at the following
address: https://support.myopus.eu/konformitaetserklaerungen/.
6. Contact information
JÄGER DIREKT
Jäger Fischer GmbH & Co. KG
OPUS Straße 1
64646 Heppenheim, Deutschland
More information at: https://support.myOPUS.eu/

Installatie- en gebruiksaanwijzing
OPUS 55 SENS Temperatuur- en vochtsensor
Batterijbedrijf art. nr. 563.043.37, 563.043.43, 563.043.51, 563.043.66;
incl. voeding art. nr. 563.044.37, 563.044.43, 563.044.51, 563.044.66
1.Productbeschrijving
OPUS 55 SENS is een intelligente sensor voor het registreren van temperatuur
en vochtigheid, geschikt voor individuele ruimteregelingen en voor integratie in
veelvoorkomende smart home-toepassingen.De OPUS 55 SENS is verkrijgbaar
in vier verschillende kleuren en vormt een aanvulling op elk gangbaar 55-scha-
kelaarprogramma, met name de OPUS 55 designs.Het kan optioneel met een
batterij of met behulp van een extra voeding als onderdeel van de gebouwins-
tallatietechniek worden gebruikt.Op basis van de geïntegreerde EnOcean-radio-
module kan de batterijgevoede OPUS 55 SENS in bijna elke denkbare montag-
epositie worden geïnstalleerd en is daarom bijzonder geschikt voor bestaande
gebouwen.De meegeleverde houder wordt geschroefd of gelijmd en vereenvou-
digt de opbouwmontage van de sensor.
.In combinatie met een externe voeding wordt de OPUS 55 SENS op de huisinstallatie
aangesloten in een inbouwdoos (diep), waardoor een permanente stroomvoorziening
mogelijk is.
Optioneel: In combinatie met een externe sensor detecteert OPUS 55 SENS
lekkagesituaties en meldt deze zonder vertraging.De sensor slaat een korts-
tondig optreden van lekkage gedurende 14 dagen op en communiceert dit.
1.1 Technische gegevens
Stroomvoorziening Batterij:Type CR2450,
levensduur > 7 jaar (type)
externe voeding 230 V AC
Meetbereiken Temperatuur:0 °C … +50 °C,
vocht:0 % rh … 100 % rh
Meetcyclus 120 seconden
Zendcyclus 2 min. bij wijziging >0,2 °C of >5 % rH,
20 min. maximaal
SIGNAL Message
om de 240 minuten
Lekkage (optioneel)
extern, 2 detectiezones;
zenden met statuswissel,
14 dagen historie
Omgevingsvoorwaarden van -10 °C tot +50 °C, max. 98% rH,
condensatievrij
EnOcean zender 868,3 MHz ASK max. 10 mW
Beschermingsklasse IP30
1.2 Doelmatig gebruik
OPUS 55 SENS wordt gebruikt om de kamertemperatuur en de relatieve vochtig-
heid binnenshuis te meten.In combinatie met gekwalificeerde accessoires wordt
het gebruikt om lekkages in de buurt van waterinstallaties te detecteren.
De OPUS 55 SENS is ontwikkeld voor gebruik binnenshuis en in soortgelijke vaste
installaties.Vóór de installatie moet de geschiktheid worden gecontroleerd op basis
van de technische gegevens en de bedrijfsomstandigheden.De OPUS 55 SENS mag
niet worden gebruikt in combinatie met levensondersteunende apparaten of met pro-
ducten die gevaar kunnen opleveren voor lijf en ledematen van mens en dier of gevaar
kunnen opleveren voor goederen.
1.3 Garantie
De garantie vervalt als de OPUS 55 SENS niet wordt gebruikt in overeenstem-
ming met het doelmatige gebruik, wanneer niet-gekwalificeerde accessoires zijn
aangesloten, wanneer de behuizing wordt geopend of wanneer andere ingre-
pen aan het apparaat worden uitgevoerd.
2. Installatie en ingebruikname
2.1 Batterijbedrijf
Voor de eerste ingebruikname wordt de isolatielas
aan de achterkant van de OPUS 55 SENS in pij-
lrichting afgetrokken en verwijderd.Daardoor wordt
contact gemaakt met de ingebouwde batterij en de
OPUS 55 SENS voert een herstart uit.Op dat mo-
ment zendt de sensor een gestandaardiseerd inleer-
telegram (UTE).Vervolgens stuurt hij tien keer achter
elkaar om de 2 minuten een meetwaarde.
SIGNAL Messages zenden binnen 5 minuten na ingebruikname voor het eerst zowel
de energiestatus alsook de versie van het apparaat.Plaats na het verwijderen van de
isolatielas het apart verkrijgbare enkelvoudige frame op de houder. Plaats de OPUS
55 SENS vervolgens in het frame en klik hem vast (z. Afb. 2).
BATTERIJWISSEL:
Druk een gereedschap, bijv. standaard schroeven-
draaier of spijker (niet inbegrepen), in de ontgrende-
lingssleuf aan de voorkant van de OPUS 55 SENS en
trek het apparaat uit het frame (z. Afb. 3).Vervang de
batterij in het batterijcompartiment aan de achterkant.
Plaats het frame, dan de OPUS 55 SENS en klik hem
vast.
2.2 Netvoeding via ext. voeding
In combinatie met de externe voeding wordt de OPUS 55 SENS eenvoudig
geïnstalleerd op een inbouwdoos (diep) met 230 V voedingsspanning.
De voeding wordt met gebruikelijke klemmen volgens het aansluitschema
aan de stroomvoorziening aangesloten (z. Afb. 4).Daarbij moet worden op-
gemerkt dat volgens de isolatievoorschriften beschermingsklasse II de cir-
cuits gescheiden zijn.Bij de installatie moet de 230 V-kabel achter de voe-
ding liggen en de aansluitkabel met een 4-polig busdeel vóór de voeding.
OPUS 55 SENS
Frame Wandhouder /
wandplaat

JÄGER DIREKT · OPUS Straße 1 · 64646 Heppenheim · [e-mail] · www.myOPUS.eu
Installatie- en gebruiksaanwijzing
OPUS 55 SENS
Frame
Wandhouder /
wandplaat
De meegeleverde houder/wandplaat wordt vervolgens met schroeven aan de
inbouwdoos bevestigd.Plaats het frame erop en leid de aansluitkabel met de
4-polige bus van de voeding door het frame.Steek de bus vervolgens in de
stekker aan de achterkant van de OPUS 55 SENS (z. Afb. 5).Plaats de OPUS 55
SENS erop en klik hem vast (z. ook hoofdstuk 2.1 Batterijbedrijf).
DEMONTAGE:
Druk een gereedschap, bijv. standaard schroevendraaier of spijker (niet inbegrepen),
in de ontgrendelingssleuf aan de voorkant van de OPUS 55 SENS en trek het appa-
raat uit het frame (z. Afb. 3).Haal de stekker uit de bus.Verwijder het frame door de
schroeven aan de wandplaat los te schroeven.
OPGELET – GEVAAR VOOR ELEKTRISCHE SCHOK!
De aansluiting, installatie en ingebruikname van de OPUS 55 SENS incl. voe -
ding mag alleen worden uitgevoerd door een geautoriseerde elektricien.Voor
de installatie moet de spanning van het systeem worden uitgeschakeld.
2.3 Speciale instructies
Nadat de batterij is verwijderd of de stekker uit het stopcontact is gehaald, blijft
de OPUS 55 SENS dankzij de interne energieopslag tot 20 minuten werken en
herstart niet.Dit moet in aanmerking worden genomen wanneer de ingebruikna-
me van een lopende sensor moet worden herhaald.
Als de OPUS 55 SENS wordt geïnstalleerd in een meervoudig frame in een ver-
ticale rij in combinatie met schakelaars, stopcontacten of iets dergelijks, moet
de sensor altijd in de laagste positie worden geïnstalleerd. Dit geldt met name
bij installatie in combinatie met dimmers, omdat hun eigen warmteontwikkeling
tot onjuiste meetresultaten leidt.
3. Montageplaats
Installatie op een binnenmuur tegenover de warmtebron verdient de voorkeur.
Ideale montagehoogte: ca. 1,5 m boven de grond.
OPUS 55 SENS mag niet worden aangebracht in rekwanden, achter gordijnen,
enz.Buitenmuren en tocht van ramen/deuren moeten worden vermeden.Er moet
voor worden gezorgd dat de normale omgevingslucht ongehinderd de sensor
bereikt.
BENADELING:
De precisie van de OPUS 55 SENS wordt beïnvloed door het afdekken van de vrije
luchtcirculatie en door directe invloed van warmtebronnen.Dit omvat direct zonlicht
en de nabijheid van elektrische apparaten, radiatoren, verwarmingsbuizen en
haarden.
4. Ondersteunde profielen
OPUS 55 SENS zendt zijn informatie met behulp van het onderstaande EnOcean
profiel.Dit moet handmatig of met de OPUS ConfigTool op het externe station kunnen
worden ingeleerd.
EEP Beschreibung EnOcean Equipment Profile (EEP)
D2-14-54
Sensor voor temperatuur, vocht, lekkage,
unidirectioneel,
Meetbereik temp.: van 0 tot +50 °C (0,1 °C)
Meetbereik vocht: van 0 tot 100 % rH (0,5 % rH)
OPUS 55 SENS signaleert cyclisch algemene bedrijfsinformatie met behulp van
de onderstaande EnOcean SIGNAL Messages.Deze kunnen zowel door de OPUS
ConfigTool als door een geschikte gateway of een ander extern station worden
verwerkt.
MID Beschrijving SIGNAL Messages
0x06 Energiestatus van 1 tot 100 %
0x07 Versie hardware, firmware, formaat elk „1.2.3.4“
5. Conformiteit
5.1 WEEE-Richtlijnen 2012/19/EU: Elektrische en elektronische apparatuur
Elektrische en elektronische apparaten die niet langer nodig zijn, moeten
op de juiste manier worden afgevoerd en mogen nooit worden weg-
gegooid met huishoudelijk of restafval. Correcte en wettelijk conforme
verwijdering van oude apparaten is in het algemeen de verantwoorde-
lijkheid van de koper.
5.2 CE Conformiteit
Radiogoedkeuring en EMV overeenkomstig Radio Equipment Directive 2014/53/
EU, Elektronik overeenkomstig RoHS-Richtlijn 2011/65/EU.
De volledige conformiteitsverklaring is te downloaden op het volgende adres:
https://support.myopus.eu/konformitaetserklaerungen/.
6. Contactinformatie
JÄGER DIREKT
Jäger Fischer GmbH & Co. KG
OPUS Straße 1
64646 Heppenheim, Deutschland
Meer informatie vindt u op: http:\\support.myOPUS.eu
