Jacuzzi Aura User manual

Manuale d’installazione
CONSERVARE CON CURA
Installation manual
KEEP CAREFULLY
Notice d’installation
GARDEZ SOIGNEUSEMENT
Installations Anweisung
SORGFÄLTIG AUFBEWAHREN
Manual de instalación
CONSERVAR CON CUIDADO
êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ
ïêÄçàíú ÅÖêÖÜçé
Rubinetteria
Taps and fittings
Robinetterie
Armaturen
Grifería
ä‡Ì˚
aura
aquasoul
sharp
opalia WOOD/STONE/CORIAN®
nova
moove blower
young collection project
UMA • INVITA • RIVELA • VERSA • FOLIA
maxima
muse

2
11
2
3
4
26
6
55
5
5a
5a
4
3
2
1
2
3
4
4
3
1
5
5
5a
5a
2
2
1
3
4
4
3
1
5a
5
5
5a
aura UNO
aura UNO DESIGN (SX)
aura UNO DESIGN (DX)
a
b
c

3
1
2
3
4
1
43
2
5a
5a
5
5
2
2
1
3
4
6
6
4
3
1
5
5
5a
5a
1
4
3
2
1
2
3
4
5
5
5a
5a
aura PLUS
aura CORNER 140
aura CORNER 160
d
e
f

4
3
1
2
3
4
1
2
4
2 4
3
1
2 4
3
1
Aquasoul 170x70
Lounge 180x80
Double 190x90
Oset 150x100
Aquasoul 170x70
Lounge 180x80
Double 190x90 Oset 150x100
3
1
2
3
4
1
2
4
24
3
1
24
3
1
aquasoul 170x70 • LOUNGE 180x80 • DOUBLE 190x90 • OFFSET 150x100 g
h
aquasoul 170x70 • LOUNGE 180x80 • DOUBLE 190x90 • OFFSET 150x100
(DX)
(SX)

5
1
2
3
4
Corner 155
Corner 140
4
3
2
1
4
3
2
1
aquasoul CORNER 140 • CORNER 155 i
l
aquasoul EXTRA 190x150

6
1
2
3
4
3
42
1
sharp double 190x90
3
4
31
2
2
1
3
4
sharp extra 200x150
m
n

7
opalia WOOD/STONE CORIAN®p
1
2
3
4
1
2
3
4
3
3
4
2
1
3
42
1
o
sharp 170x70 • 170x75
(SX)
(DX)

8
q
r
nova CORNER
nova

9
uma invita
folia DX
rivela DX
versa DX
rivela SX
versa SX
folia SX
s

1
2
3
4
1
2
3
4
3
3
4
2
1
3
42
1
10
maxima u
(SX)
(DX)
moove blower 160x70 • 170x70 • 170x75 • 180x80 t

11
(SX)
(DX)
muse v

12
ITALIANO
 (1) Avvitare a ghiera “A” e la ghiera “B”, montando quin-
di la guarnizione “C”.
NOTA: conservare la vite s/testa per il successivo fis-
saggio.
ATTENZIONE: la posizione della bocca di erogazione varia
a seconda del tipo di vasca. Il montaggio della rubinetteria
deve essere effettuato con la vasca fuori dal luogo d’instal-
lazione e comunque prima di fissarla a pavimento.
ENGLISH
 (1) Tighten ring nut “A” and ring nut “B”, and afterwards in-
stall the gasket “C”.
NOTE: keep the headless screw for the subsequent
fastening.
ATTENTION: the position of the water outlet varies depend-
ing on the type of tub. Assembly of the taps and fittings must
be done with the tub outside of the place of installation and
before it is fastened to the floor.
A
B
C
ITALIANO

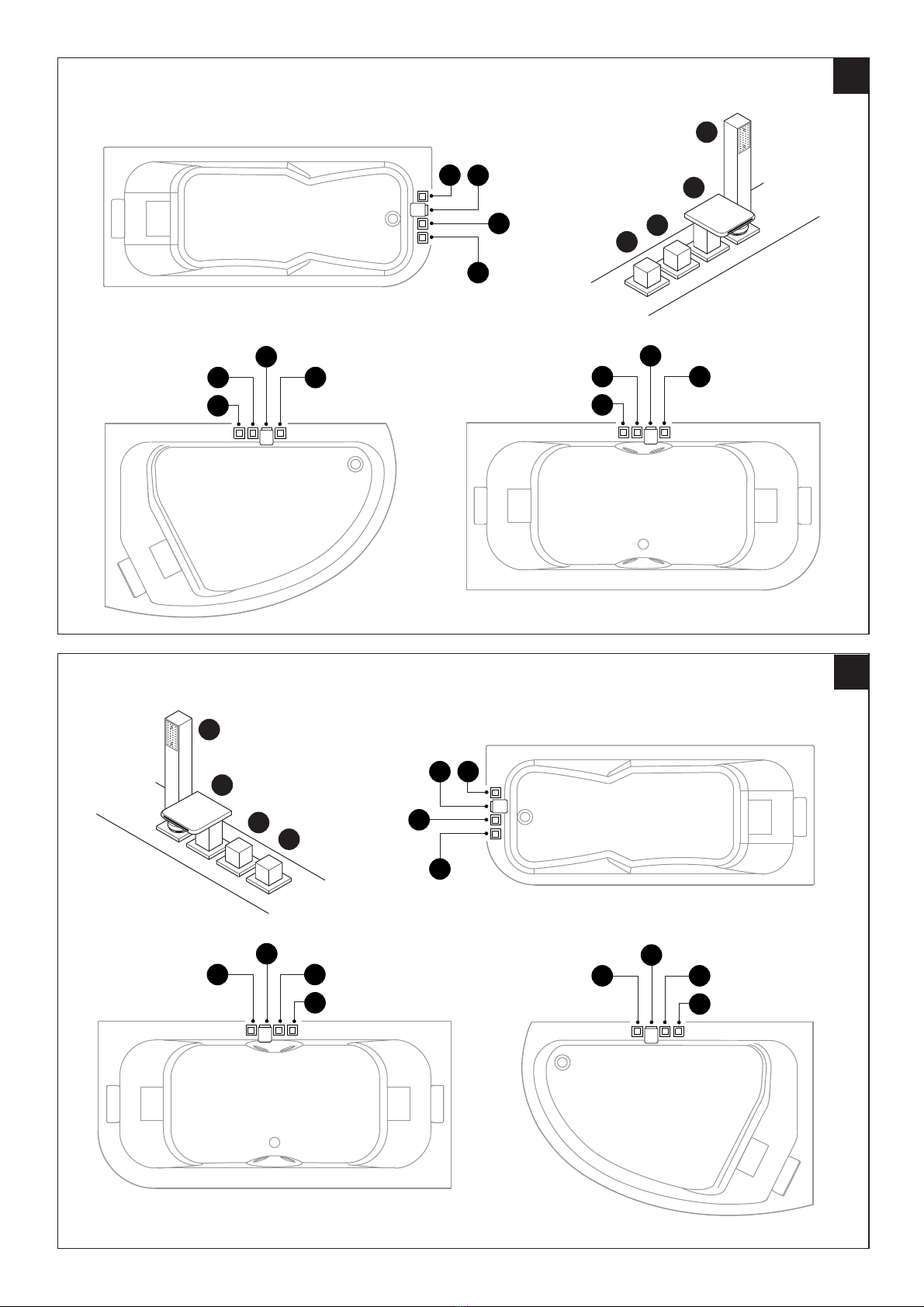

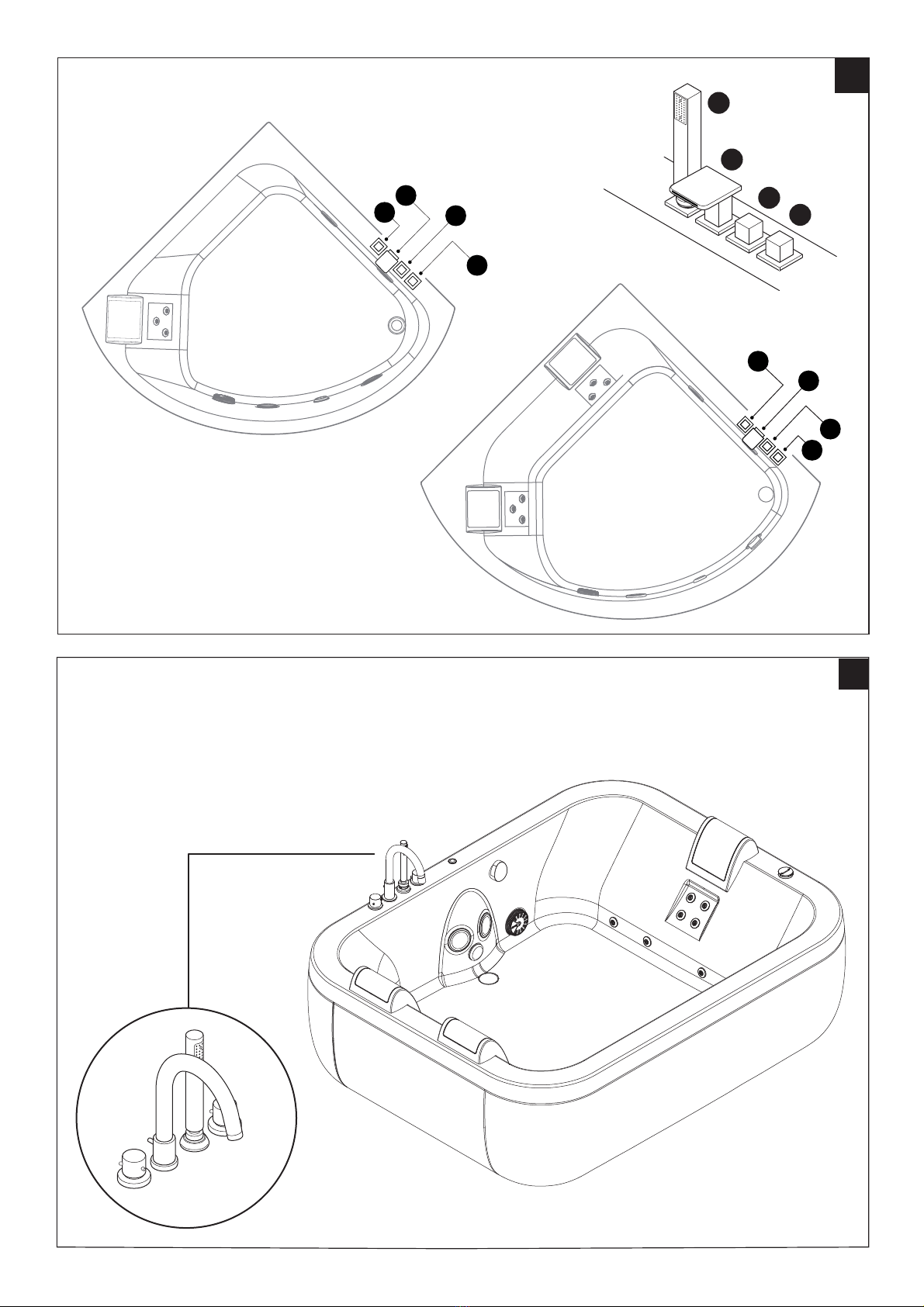

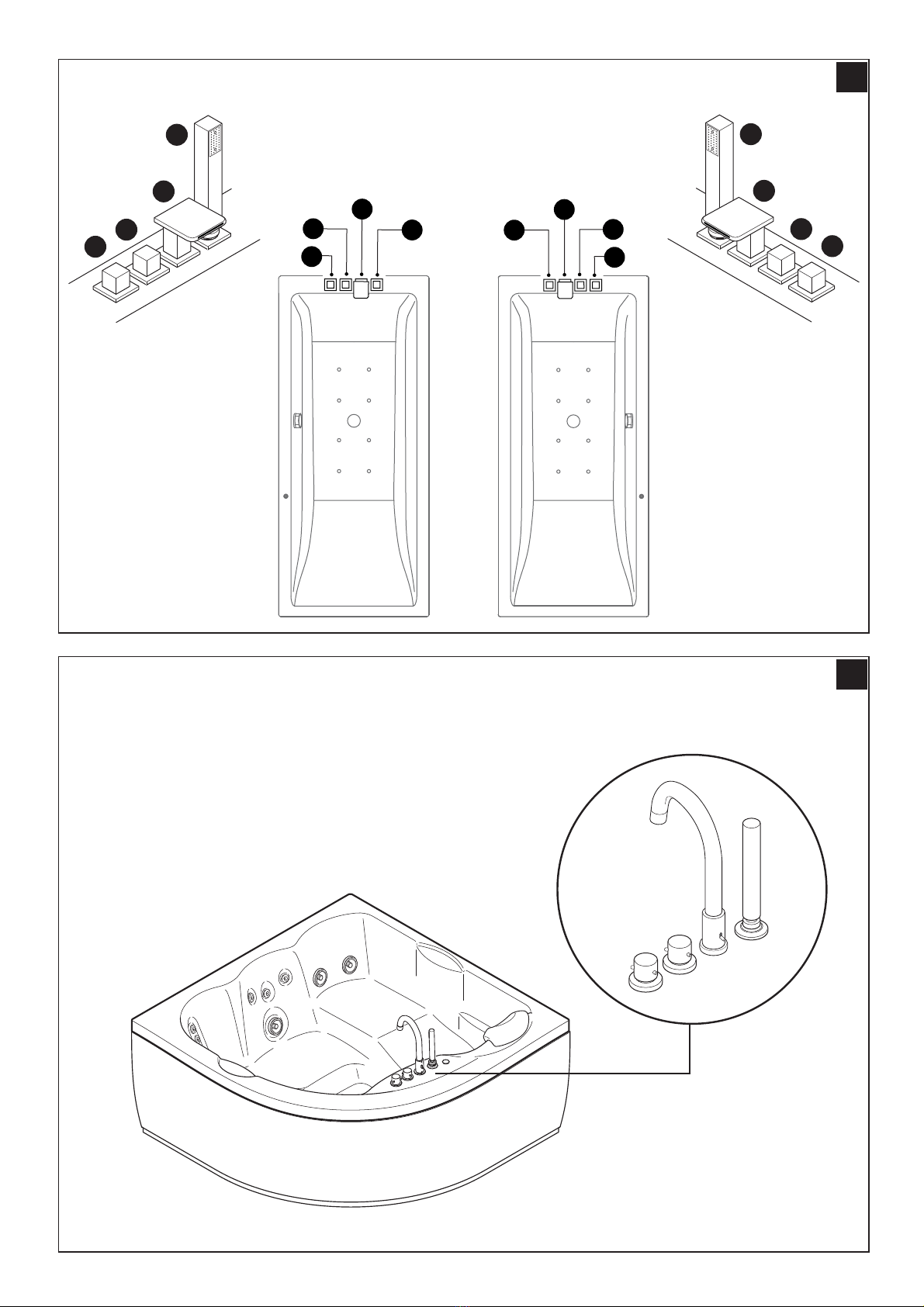

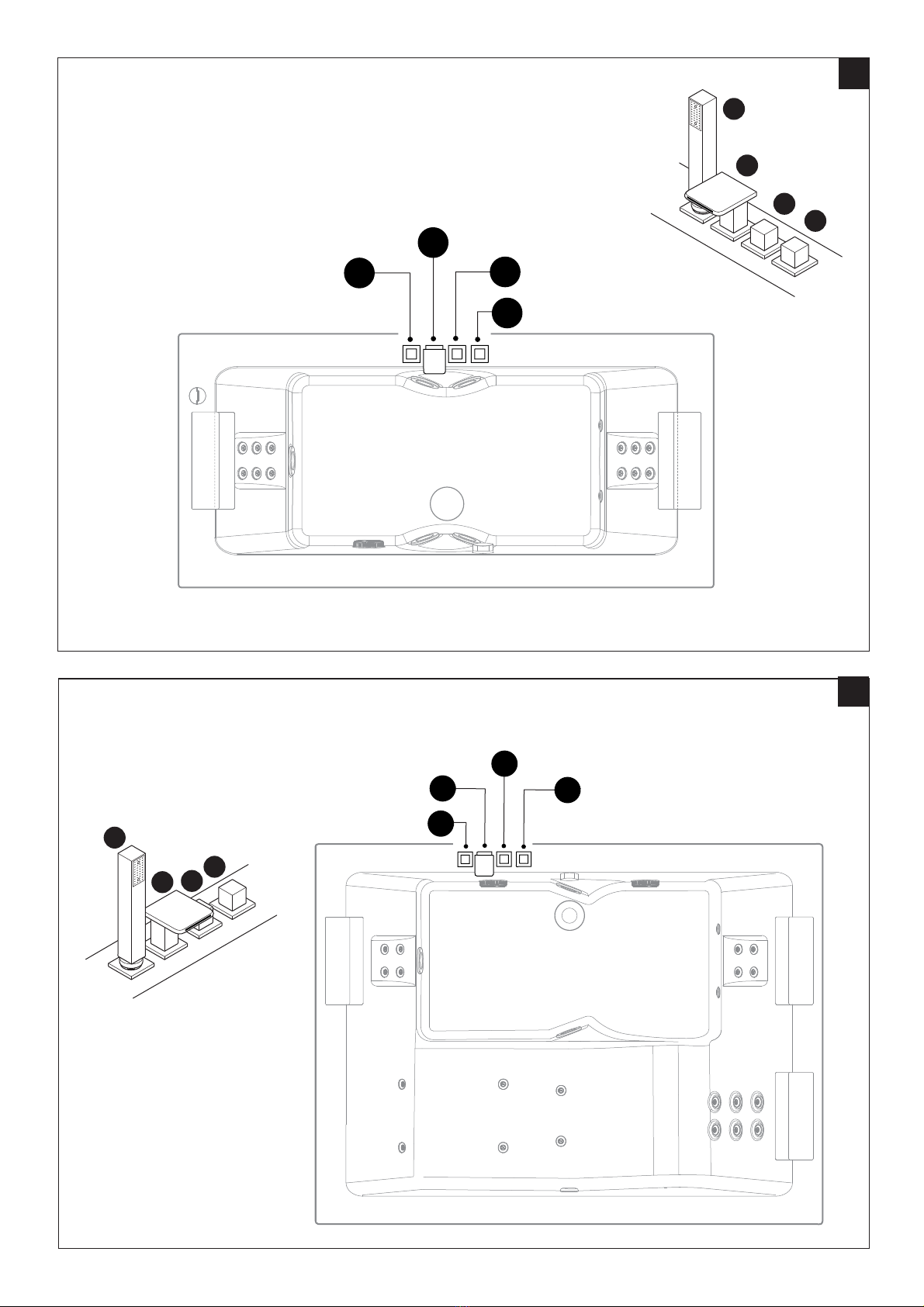

 (2) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-z, pos. 3) e, in base al modello di vasca
scelto, da sotto il bordo vasca, infilare il canotto nel foro indi-
cato e avvitare da sopra la bocca d’erogazione.
ENGLISH
 (2) Please refer to the brassware layout diagrams (a-
z, position 3) and, dependent on the tub model selected, thread
the tube into the hole indicated under the tub edge and screw the
spout above.
1

2

ITALIANO
 (3) Agendo sulla ghiera, fissare provvisoriamente il ca-
notto, verificando che sia parallelo al bordo vasca.
ENGLISH
 (3) Pressing the button, provisionally attach the tube, check-
ing that it is parallel with the tub edge.
3


13
FRANÇAIS
 (1) Visser la bague “A” et la bague “B” et monter le joint
“C”.
NOTE : conserver la vis sans tête pour la fixation suc-
cessive.
ATTENTION: la position du bec déverseur du robinet varie se-
lon le type de baignoire. Le montage de la robinetterie doit
être effectué avec la baignoire hors de son emplacement
définitif, et dans tous les cas avant de la fixer au sol.
DEUTSCH
(1) Die Gewinderinge “A” und “B” anschrauben und die
Dichtung “C” montieren.
ANMERKUNG: die Madenschraube für die nach-
folgende Befestigung aufbewahren.
ACHTUNG: die Stellung des Einlaufhahns ist bei jeder Wan-
ne unterschiedlich. Die Montage der Armaturen muss mit der
aus dem Installationsbereich weggerückten Wanne erfolgen
und auf jeden Fall bevor sie am Fußboden befestigt wird.
ESPAÑOL
 (1) Enroscar la tuerca anular “A” y la tuerca anular “B”, mon-
tando después la junta “C”.
NOTA: conservar el tornillo sin cabeza para la pos-
terior fijación.
ATENCIÓN: la posición de la boca de suministro varía de-
pendiendo del tipo de bañera. El montaje de la grifería debe
efectuarse con la bañera fuera del lugar de instalación y, en
cualquier caso, antes de fijarla en el suelo.
êìëëäàâ
 (1) ‡ÚÂÏ Á‡‚ËÌÚËÚ ÍÛ„ÎÛ˛ „‡ÈÍÛ "Ä" Ë ÍÛ„ÎÛ˛
„‡ÈÍÛ "Ç", ÔÓÒΠ˜Â„Ó ÛÒÚ‡ÌÓ‚ËÚ ÛÔÎÓÚÌÂÌË "ë".
èêàåÖóÄçàÖ: ÒÓı‡ÌËÚ ÛÒÚ‡ÌÓ‚Ó˜Ì˚È ‚ËÌÚ
‰Îfl ÔÓÒÎÂ‰Û˛˘Â„Ó ÍÂÔÎÂÌËfl.
ÇçàåÄçàÖ: ÔÓÎÓÊÂÌË ̇ÔÓÎÌËÚÂθÌÓ„Ó ÛÒÚÓÈÒÚ‚‡
ÏÂÌflÂÚÒfl ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ ‚‡ÌÌ˚. ÛÒÚ‡Ìӂ͇
Í‡ÌÓ‚ ‰ÓÎÊ̇ ‚˚ÔÓÎÌflÚ¸Òfl ÔË ‚˚‰‚ËÌÛÚÓÈ ‚‡ÌÌ ËÁ
ۄ· ÛÒÚ‡ÌÓ‚ÍË, ‚ β·ÓÏ ÒÎÛ˜‡Â, ‰Ó  ÍÂÔÎÂÌËfl Í ÔÓÎÛ.
FRANÇAIS
 (2) Référez-vous aux schémas de disposition de la robinetterie
(a-z, pos. 3) et, en fonction du modèle choisi, de dessous le
bord de la vasque, enfilez le tuyau dans le trou indiqué et vissez de
dessus le bec déverseur.
DEUTSCH
 (2) Siehe Anordnungspläne der Armaturen (a-z, Pos.
3): Schieben Sie, je nach gewähltem Wannenmodell, das Rohr von
unter dem Wannenrand in das angegebene Loch, und schrauben
Sie es über der Ausgabeöffnung zu.
ESPAÑOL
 (2) Tomar como referencia los esquemas de disposición
de la grifería (a-z, pos. 3) y, dependiendo del modelo de
bañera elegido, desde debajo del borde de ésta, introducir el
manguito en el orificio indicado y enroscar desde arriba la bo-
ca de distribución.
FRANÇAIS
 (3) En agissant sur la bague, fixez provisoirement le tuyau,
en vérifiant qu'il soit parallèle au bord de la vasque.
DEUTSCH
 (3) Befestigen Sie mithilfe des Gewinderings provisorisch
das Rohr, und prüfen Sie dabei, dass es parallel zum Wannenrand
ist.
ESPAÑOL
 (3) Usando la tuerca anular, fijar provisionalmente el man-
guito, comprobando que esté paralelo con el borde de la bañera.
êìëëäàâ
(3) Путем воздействия на круглую гайку, времен-
но закрепить втулку, проверяя, что она параллельна
борту ванны.
êìëëäàâ
 (2) Смотрите схемы расположения кранов (a-
z, поз. 3) и в зависимости от выбранной модели ванны,
снизу борта ванны, вставить втулку в указанное отверстие
и завинтить сверху подающего патрубка.

14
ITALIANO

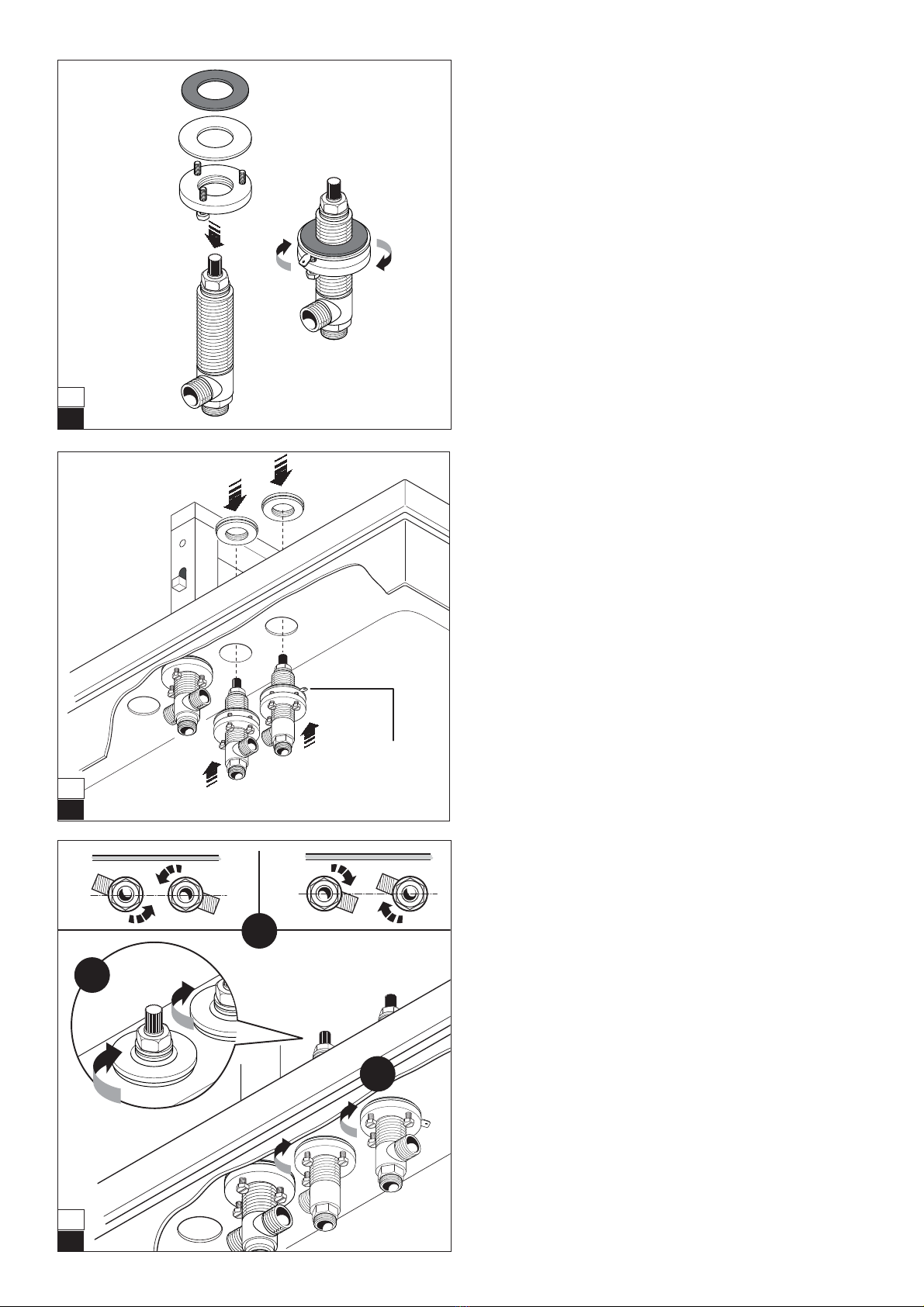

 (4) Montare su un rubinetto gli stessi componenti usa-
ti per il canotto a croce; ripetere l’operazione per l’altro rubi-
netto.
ENGLISH
 (4) Install on a tap the same units used for the cross cylin-
der. Repeat the operation for the other tap.
4

ITALIANO
 (5) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-z, pos. 1 e 2) e, in base al modello di
vasca scelto, da sotto il bordo vasca, infilare i rubinetti nei fo-
ri indicati e avvitare da sopra le ghiere con o-ring.
NOTA: è preferibile montare la ghiera con il faston sul rubi-
netto (A) più esterno (5).
ENGLISH
 (5) Refer to the diagrams for the tap fixtures (a-z, pos.
1 and 2) and, depending on the selected model of tub, from under
the tub edge, insert the taps in the holes indicated and screw on the
ring nuts with o-ring.
NOTE: it is preferable to install the ring nut with the faston
on the outermost tap (A) (5).
A
5

ITALIANO
 (6) Agendo sulle rispettive ghiere (da sopra e da sotto
il bordo vasca) fissare provvisoriamente i rubinetti, ruotando-
li l’uno rispetto all’altro, in modo da agevolare il successivo
montaggio dei flessibili (3).
ENGLISH
 (6) By means of the respective ring nuts (from above and be-
low the tub edge), temporarily fasten the taps, turning one with respect
to the other, so as to make it easier to install the flexible hoses (3).
2
1
3
6


15
DEUTSCH
 (4) Auf einem Wasserhahn die gleichen Teile wie für das
Kreuzrohr montieren; den Vorgang mit dem anderen Wasserhahn
wiederholen.
ESPAÑOL
 (4) Montar en un grifo los mismos componentes usados
para el manguito en cruz; repetir la operación para el otro grifo.
FRANÇAIS
 (4) Monter sur un robinet les mêmes composants utilisés pour
le manchon cruciforme ; répéter l'opération pour l'autre robinet.
êìëëäàâ
 (4) ìÒÚ‡ÌÓ‚ËÚ ̇ Í‡Ì Ú Ê ÍÓÏÔÓÌÂÌÚ˚,
ÍÓÚÓ˚ ·˚ÎË ËÒÔÓθÁÓ‚‡Ì˚ ‰Îfl ÍÂÒÚÓÓ·‡ÁÌÓÈ
ÏÛÙÚ˚. Ç˚ÔÓÎÌËÚ ˝ÚË Ê ÓÔÂ‡ˆËË ‰Îfl ‰Û„Ó„Ó Í‡Ì‡.
VDEUTSCH
 (5) Siehe Installationspläne der Armaturen (a-z, pos. 1
und 2) und je nach gewähltem Wannenmodell, von unterhalb des
Wannenrandes, die Wasserhähne in die betreffenden Bohrungen ein-
setzen und von oben die Gewinderinge mit dem O-Ring anschrauben.
Anmerkung: besser ist es, den Gewindering mit der Fastonver-
bindung auf dem äußeren Wasserhahn (A) zu montieren(5).
ESPAÑOL
 (5) Tomar como referencia los esquemas de disposición
de la grifería (a-z, pos. 1 y 2) y, dependiendo del modelo
de bañera elegido, desde la parte inferior del borde de ésta, in-
troducir los grifos en los orificios indicados y enroscar desde arri-
ba los anillos con junta tórica.
NOTA: es preferible montar la tuerca anular con el faston
en el grifo (A) más exterior (5).
FRANÇAIS
 (5) Se référer aux schémas de disposition de la robinetterie
(a-z, pos. 1 et 2) et, en fonction du modèle de vasque choi-
si, de sous le bord de la vasque,enfiler les robinets dans les trous
indiqués et visser de dessus les bagues avec des joints toriques.
NOTE : il est préférable de monter la bague avec le faston
sur le robinet (A) le plus externe (5).
êìëëäàâ
 (5) ëÏÓÚËÚ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËfl Í‡ÌÓ‚ (a-
z, ÔÓÁ. 1 Ë 2), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË
‚‡ÌÌÓÈ, ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌÓÈ, ‚ÒÚ‡‚ËÚ¸ Í‡Ì˚ ‚
Û͇Á‡ÌÌ˚ ÓÚ‚ÂÒÚËfl Ë ÔË‚ËÌÚËÚ¸ Ò‚ÂıÛ ÍÛ„Î˚Â
„‡ÈÍË Ò ÛÔÎÓÚÌËÚÂθÌ˚ÏË ÍÓθˆ‡ÏË.
èêàåÖóÄçàÖ: ÂÍÓÏẨÛÂÚÒfl ÛÒÚ‡ÌÓ‚ËÚ¸ ÍÛ„ÎÛ˛ „‡ÈÍÛ
Ò ÍÎÂÏÏÓÈ Ì‡ ̇˷ÓΠۉ‡ÎÂÌÌ˚È Í‡Ì (Ä) (5).
FRANÇAIS
 (6) En agissant sur les respectives bagues (de dessus et de
dessous le bord de la baignoire) fixer de manière provisoire les ro-
binets, en les tournant l'un par rapport à l'autre, afin de faciliter le
successif montage des flexibles (3).
DEUTSCH
 (6) Durch Betätigen der entsprechenden Gewinderinge
(von oben und unten am Wannenrand) die Wasserhähne, in dem man
einen nach dem anderen dreht, provisorisch befestigen, dadurch
wird die nachfolgende Montage der Schläuche (3) erleichtert.
ESPAÑOL
 (6) Usando las respectivas tuercas anulares (por enci-
ma y por debajo del borde de la bañera) fijar provisionalmen-
te los grifos, girándolos uno respecto del otro, de manera que
se facilite el posterior montaje de los tubos flexibles (3).
êìëëäàâ
(6) Ç‡˘‡fl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë ÍÛ„Î˚ „‡ÈÍË
(Ò‚ÂıÛ Ë ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌ˚), ‚ÂÏÂÌÌÓ Á‡ÍÂÔËÚÂ
Í‡Ì˚, ÔÓ‚Ó‡˜Ë‚‡fl Ëı ‰Û„ Í ‰Û„Û, ˜ÚÓ·˚ ӷ΄˜ËÚ¸
ÔÓÒÎÂ‰Û˛˘Û˛ ÛÒÚ‡ÌÓ‚ÍÛ „Ë·ÍËı ¯Î‡Ì„Ó‚ (3).

16
ITALIANO
 (8) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-z, pos. 4) e, in base al modello di vasca
scelto, montare il supporto doccia interponendo la guarnizio-
ne in gomma espansa (A) a contatto con il bordo vasca, e
quindi quella in plastica rigida (B); applicare quindi il coperchio
(ove previsto).
ENGLISH
 (8) Please refer to the brassware layout diagrams (a-z,
position 4) and, dependent on the tub model selected, assemble
the shower support using the foam rubber gasket (A) in contact with
the tub edge, hence, the stiff plastic gasket (B); then apply the cov-
er (where provided).
A
B
8

ITALIANO
 (7) (1) Applicare i coperchi, come indicato; (2) dopo
averne controllato l’allineamento rispetto al bordo vasca, fis-
sarli da sopra con le ghiere (3).
ENGLISH
 (7) (1) Apply the covers, as shown (2). After checking that
they are aligned with the tub edge, fasten them from above with the
ring nuts (3).
1
2
3
7

ITALIANO
 (9) Da sotto il bordo vasca, applicare un’altra guarnizione
in ottone e fissare il tutto con il dado indicato.
ENGLISH
 (9) Below the tub edge, apply a further brass gasket and at-
tach everything together using the nut indicated.
1
2
“A”
“B”
9

Aura • Aquasoul
Sharp • Moove
Opalia Corian®

17
FRANÇAIS
 (8) Référez-vous aux schémas de disposition de la robinet-
terie (a-z, pos. 4) et, en fonction du modèle de vasque choi-
si, montez le support de la douche en interposant le joint en caout-
chouc expansé (A) en contact avec le bord de la vasque, puis ce-
lui en plastique rigide (B) et appliquez le couvercle (si prévu).
DEUTSCH
 (8) Siehe Anordnungspläne der Armaturen (a-z, Pos.
4): Montieren Sie je nach gewähltem Wannenmodell die Halterung
der Dusche, indem Sie zuerst die Dichtung aus Schaumgummi (A)
so einsetzen, dass sie den Wannenrand berührt, und dann die
Dichtung aus hartem Kunststoff (B) abringen; setzen Sie dann den
Deckel auf (wo vorgesehen).
ESPAÑOL
 (8) Tomar como referencia los esquemas de disposición
de la grifería (a-z, pos. 4) y, dependiendo del modelo de
bañera elegido, montar el soporte de la ducha intercalando la
junta de goma expandida (A) en contacto con el borde de la ba-
ñera, y luego la de plástico rígido (B); a continuación, aplicar la
tapa (donde estéprevisto).
êìëëäàâ
 (8) См.схемы расположения кранов (a-z, поз. 4)
и в зависимости от выбранной модели, установить дер-
жатель душа, вставляя прокладку из пористой резины (A)
в контакте с бортом ванны, а затем из жесткой пластмассы
(B); после чего установить крышку (если предусмотрена).
FRANÇAIS
 (7) (1) Appliquer les couvercles, comme indiqué ; (2) après
en avoir contrôlé l'alignement par rapport au bord de la baignoire,
les fixer de dessus avec les bagues (3).
DEUTSCH
 (7) (1) Die Abdeckungen, wie abgebildet, auflegen; (2) ihre
Ausrichtung auf den Wannenrand prüfen und von oben mit den Ge-
winderingen (3) befestigen.
ESPAÑOL
 (7) (1) Aplicar las tapas, como se indica; (2) después de
haber controlado la alineación respecto al borde de la bañera,
fijarlas desde arriba con las tuercas anulares (3).
êìëëäàâ
 (7) (1) ìÒÚ‡ÌÓ‚ËÚ Í˚¯ÍË, Í‡Í ÔÓ͇Á‡ÌÓ (2).
èÓ‚ÂË‚ ‚˚‡‚ÌË‚‡ÌË ÔÓ ·ÓÚÛ ‚‡ÌÌ˚, Á‡ÍÂÔËÚ Ëı
Ò‚ÂıÛ ÍÛ„Î˚ÏË „‡È͇ÏË (3).
FRANÇAIS
 (9) De dessous le bord de la vasque, appliquez un autre joint
en laiton et fixez le tout avec l'écrou indiqué.
DEUTSCH
 (9) Von unter dem Wannenrand eine weitere Dichtung aus
Messing anbringen und alles mit der gezeigten Mutter befestigen.
ESPAÑOL
 (9) Desde debajo del borde de la bañera, aplicar otra jun-
ta de latón y fijar todo con la tuerca indicada.
êìëëäàâ
(9) Снизу борта ванны установить другую латунную
прокладку и закрепить все указанной гайкой.

18
ITALIANO
 (11) Avvitare il flessibile da 1/2” M-F (fornito) al canotto
a croce e farlo passare all’interno del supporto a doccia, por-
tandolo sopra il bordo vasca.
ENGLISH
 (11) Fasten the flexible hose of 1/2” M-F (provided) to the
cross cylinder and run it through the inside of the shower support,
placing it over the tub edge.
11

ITALIANO

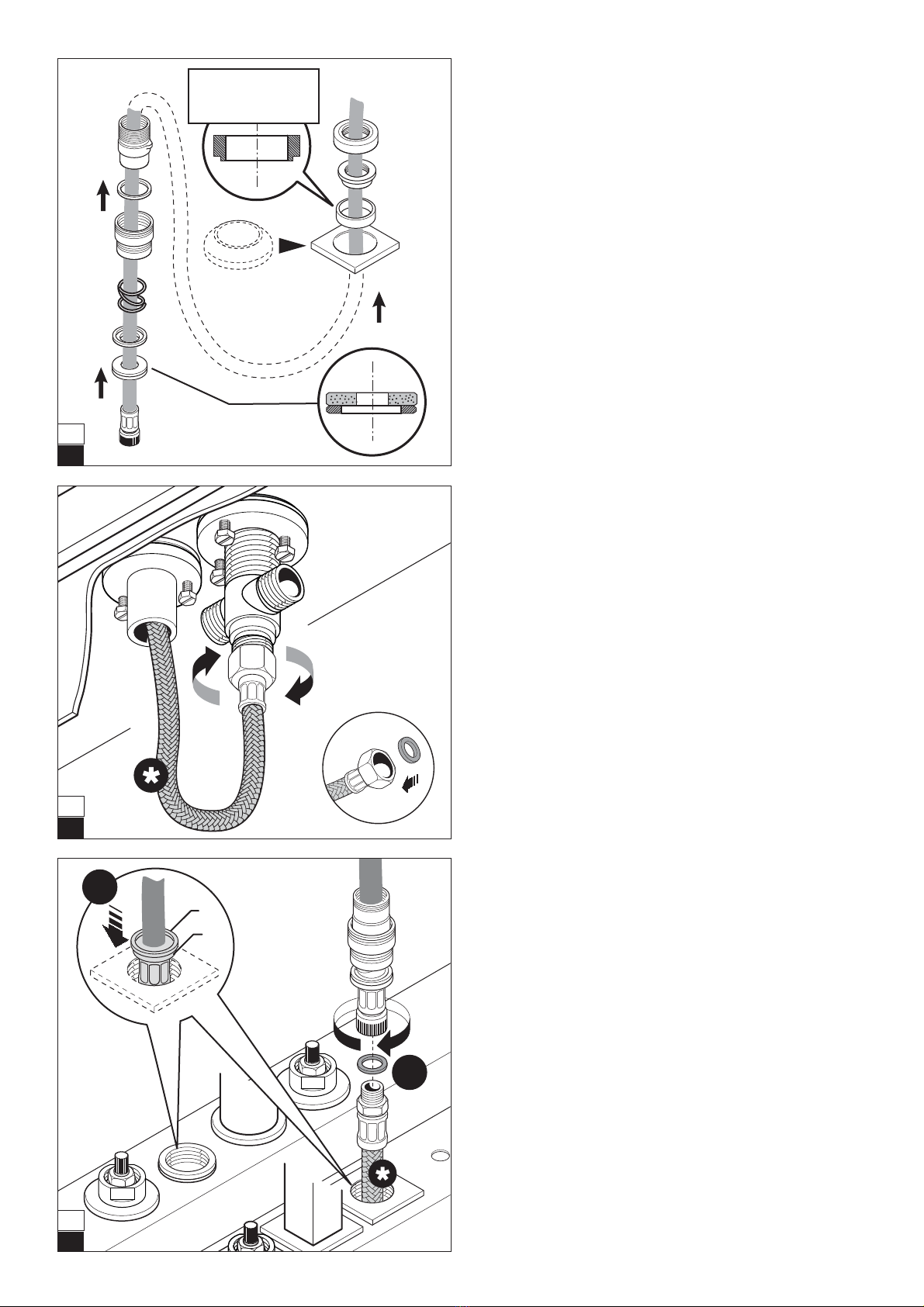

 (10) Recuperare il flessibile doccia (attacchi 1/2”-3/8”)
ed infilarvi i seguenti componenti, nell’ordine indicato (dalla
parte del raccordo 3/8”):
pulsante K - ghiera L - distanziale M - coperchio N - tubo filettato P
- rondella in teflon Q (ø interno 23,3 mm) - tubo filettato R - mol-
la S - rondella in teflon T (ø interno 26 mm) - guarnizione U (la par-
te in ottone deve essere rivolta verso il basso).
ENGLISH
 (10) Take shower hose (fittings 1/2”-3/8”) and insert them
in the following components (from the side of the 3/8” fitting):
push button K - ring nut L - spacer M - cover N - threaded tube
P - Teflon washer Q (internal ø 23.3 mm) - threaded tube R -
spring S - Teflon washer T (internal ø 26 mm) - gasket U (the
brass part must face downwards).
P
QM
N
K
L
R
S
T
U
N
10

ITALIANO
 (12) (1) Da sopra il bordo vasca, collegare il flessibile
doccia a quello appena montato, interponendo la guarnizione;
(2) portare in battuta la rondella T e la guarnizione U all’interno
del supporto doccia.
ENGLISH
 (12) (1) From above the tub edge, connect the shower hose
to the hose you just installed, placing the gasket. (2) Line up
washer T and gasket U inside the shower support.
1
T
U
2
12

Aura • Aquasoul
Sharp • Moove
Opalia Corian®

19
FRANÇAIS
 (11) Visser le flexible de 1/2” M-F (fourni) au manchon cru-
ciforme et le faire passer à l'intérieur du support à douche, en l'a-
menant sur le bord de la baignoire.
DEUTSCH
 (11) Den Schlauch 1/2” M-F (beiliegend) am Kreuzrohr an-
schrauben, durch das Innere der Duschhalterung führen und über
den Wannenrand bringen.
ESPAÑOL
 (11) Enroscar el tubo flexible de 1/2” M-F (suministra-
do) al manguito en cruz y hacerlo pasar por el interior del so-
porte de ducha, poniéndolo encima del borde de la bañera.
êìëëäàâ
 (11) èË‚ËÌÚËÚ „Ë·ÍËÈ ¯Î‡Ì„ 1/2" Ò Ì‡.-‚ÌÛÚ.
ÂÁ¸·ÓÈ (ÔÓÒÚ‡‚ÎflÂÚÒfl) Í ÍÂÒÚÓÓ·‡ÁÌÓÈ ÏÛÙÚ Ë
ÔÓÔÛÒÚËÚÂ Â„Ó ˜ÂÂÁ ‰ÂʇÚÂθ ‰Û¯‡, ‚˚‚‰fl ¯Î‡Ì„
̇ ·ÓÚ ‚‡ÌÌ˚.
FRANÇAIS
 (10) Récupérer le flexible de la douche(raccords 1/2”-
3/8”) et y enfiler les composants suivants, dans l'ordre indiqué (du
côté du raccord 3/8”):
bouton K - bague L - entretoise M - couvercle N - douille filetée
P - rondelle en téflon Q (ø interne 23,3 mm) - douille filetée R
- ressort S - rondelle en téflon T (ø interne 26 mm) - joint U (la
partie en laiton doit être tournée vers le bas).
DEUTSCH
 (10) Den Duschschlauch zur Hand nehmen (Anschlüsse 1/2”-
3/8”) und folgende Teile in der aufgeführten Reihenfolge ein-
schieben (vom Anschluss 3/8” ausgehend):
Taste K - Gewindering L - Distanzstück M - Abdeckung N - Ge-
winderohr P - Teflon-Unterlegscheibe Q (ø Innendm. 23,3 mm)
- Gewinderohr R - Feder S - Teflon-Unterlegscheibe T (ø
Innendm. 26 mm) - Dichtung U (der Messingteil muss nach
unten zeigen).
ESPAÑOL
 (10) Recuperar el tubo flexible de la ducha, (conexiones
1/2”-3/8”) y pasar los siguientes componentes, en el orden in-
dicado (desde la parte del racor 3/8”):
botón K - tuerca anular L - espaciador M - tapa N - tubo ros-
cado P - arandela de teflón Q (ø interior 23,3 mm) - tubo ros-
cado R - muelle S - arandela de teflón T (ø interior 26 mm)
- junta U (la parte en latón debe estar dirigida hacia aba-
jo).
êìëëäàâ
 (10) ÇÓÁ¸ÏËÚ „Ë·ÍËÈ ¯Î‡Ì„ ‰Û¯‡ (ÒÓ‰ËÌÂÌËfl
1/2”-3/8”) Ë Ì‡‰Â̸Ú ̇ ÌÂ„Ó ÒÎÂ‰Û˛˘Ë ÍÓÏÔÓÌÂÌÚ˚ ‚
Û͇Á‡ÌÌÓÏ ÔÓfl‰Í (ÒÓ ÒÚÓÓÌ˚ ÒÓ‰ËÌÂÌËfl 3/8”):
ÍÌÓÔÍÛ ä - ÍÛ„ÎÛ˛ „‡ÈÍÛ L - ÍÓθˆÓ å - Í˚¯ÍÛ N -
ÂÁ¸·Ó‚ÓÈ ¯Î‡Ì„ ê - ÚÂÙÎÓÌÓ‚Û˛ ¯‡È·Û Q (‚ÌÛÚ. ‰Ë‡Ï.
23,3 ÏÏ) - ÂÁ¸·Ó‚ÓÈ ¯Î‡Ì„ R - ÔÛÊËÌÛ S - ÚÂÙÎÓÌÓ‚Û˛
¯‡È·Û í (‚ÌÛÚ. ‰Ë‡Ï. 26 ÏÏ) - ÛÔÎÓÚÌËÚÂθÌÛ˛
ÔÓÍ·‰ÍÛ U (·ÚÛÌ̇fl ˜‡ÒÚ¸ ‰ÓÎÊ̇ ·˚Ú¸ Ó·‡˘Â̇
‚ÌËÁ).
FRANÇAIS
 (12) (1) De sur le bord de la baignoire, raccorder le flexible
de la douche à celui à peine monté, en interposant le joint ; (2) fai-
re buter la rondelle T contre le joint U à l'intérieur du support de la
douche.
DEUTSCH
 (12) (1) Von oberhalb des Wannenrandes den Dusch-
schlauch an den eben montierten anschließen, die Dichtung muss
dabei dazwischen gelegt werden; (2) die Unterlegscheibe T und die
Dichtung U im Innern der Duschhalterung in Anschlag bringen.
ESPAÑOL
 (12) (1) Desde arriba del borde de la bañera, conectar
el tubo flexible de la ducha al que se acaba de montar, inter-
poniendo la junta; (2) poner en contacto la arandela T y la jun-
ta U en el interior del soporte de la ducha.
êìëëäàâ
(12) (1) ÑÂÈÒÚ‚Ûfl Ò ‚ÂıÌÂÈ ˜‡ÒÚË ·ÓÚ‡ ‚‡ÌÌ˚,
ÒÓ‰ËÌËÚ „Ë·ÍËÈ ¯Î‡Ì„ ‰Û¯‡ Ò ÚÓθÍÓ ˜ÚÓ
ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚Ï, ÛÒڇ̇‚ÎË‚‡fl ÏÂÊ‰Û ÌËÏË ÔÓÍ·‰ÍÛ.
(2) ëÓ‚ÏÂÒÚËÚ ¯‡È·Û í Ë ÔÓÍ·‰ÍÛ U ‚ÌÛÚË
‰ÂʇÚÂÎfl ‰Û¯‡.

20
ITALIANO

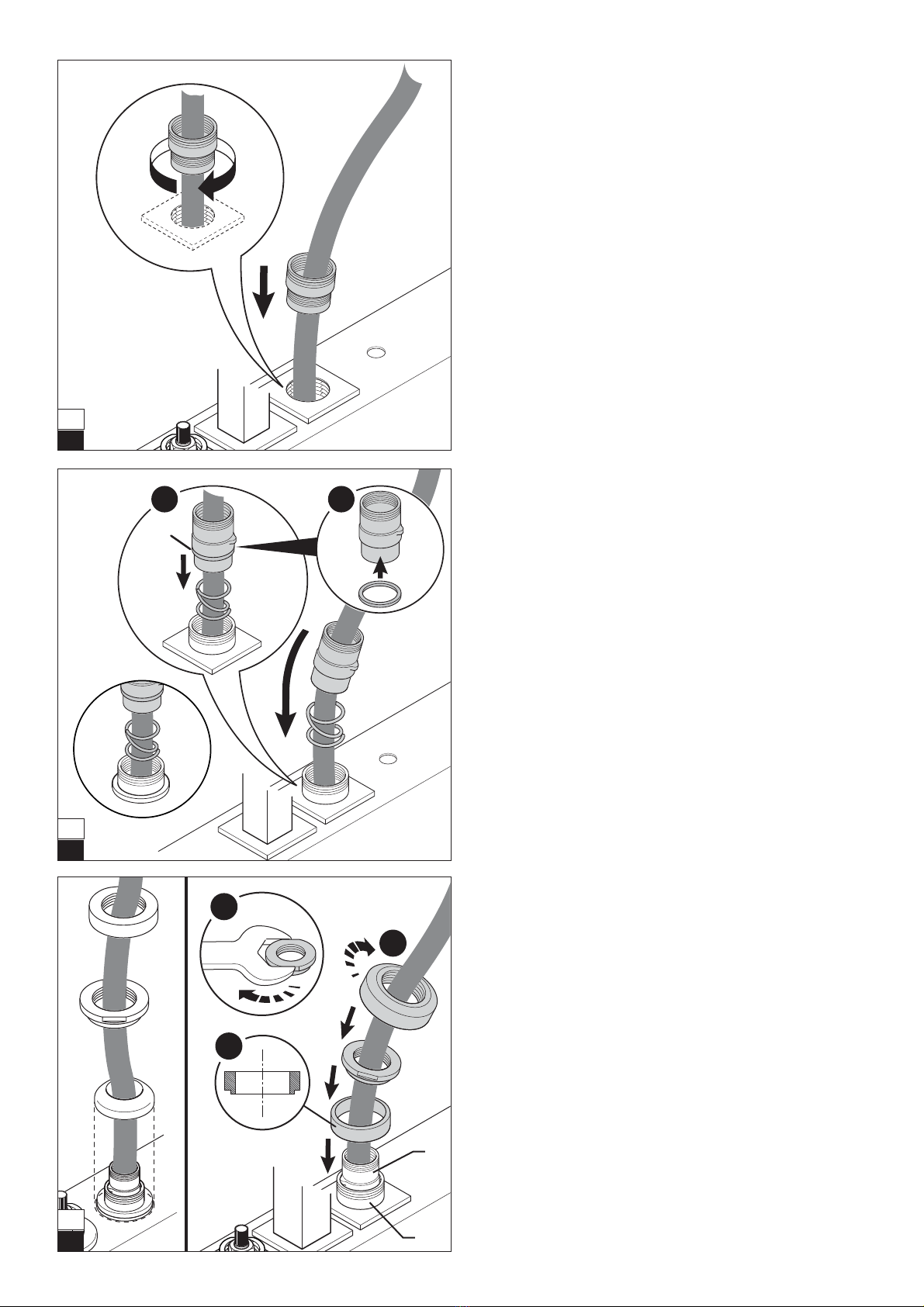

 (14) (1) Portare la rondella Q in battuta sul tubo filet-
tato P e posizionare quest’ultimo sulla molla S, all’interno del
tubo filettato R (2).
ENGLISH
 (14) (1) Tighten washer Q onto threaded tube P and place
the latter on spring S inside the threaded tube R (2).
S
R
P
QP
Q
12
14

ITALIANO
 (13) Avvitare il tubo filettato R all’interno del supporto
doccia, fino a portarlo in battuta sul supporto stesso.
ENGLISH
 (13) Screw the threaded tube R all the way into the show-
er support.
R
R
13

ITALIANO
 (15) (1) Ove previsto, portare il distanziale M sopra il co-
perchio N (o il rosone N in battuta sulla vasca); (2) avvitare
quindi la ghiera L sul tubo filettato P e avvitare quindi il pul-
sante K sul tubo filettato R (3).
ENGLISH
 (15) (1) Where required, place the spacer M on top of the co-
ver N (or place the rosette N so that it abuts the tub); (2) then screw
the ring nut L onto the threaded tube P and then screw push but-
ton L onto the threaded tube R (3).
M
M
P
R
L
K
L
2
1
3
L
K
N
N
15

