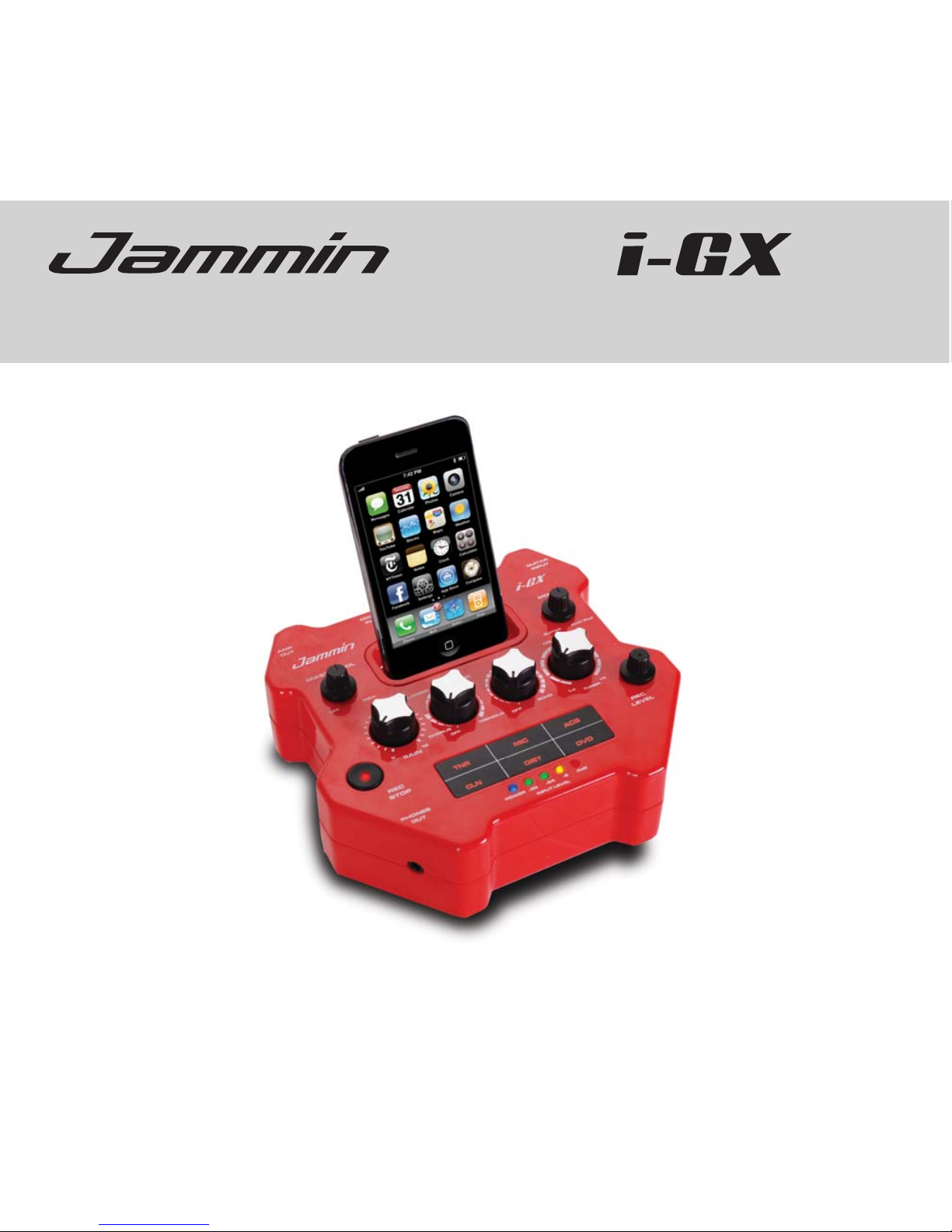

Jammin Pro i-GX User manual

Part No. / : IB-2369R2 Job No :
Part Name / : MANUAL ModelNo. / : I-GX
Brand Name / : JAMMIN Date / : 2010.5.18
编号 工作表编号
品名 型号
名牌 日期
./
Content / 内容 :
Remarks / :备注
Composed By / : Confirmed By / : Date / :制表人 确认人 日期
李超
1.说明书大小170X148mm.
170X148 paper perfect printing,
2.黑色印刷.
White grounding black wording.
3.纸质:80g书写纸
Material: 80g writing paper.

USER MANUAL(ENGLISH)---------------------------------------------------------------------------------1-9
Guitar Effect processor
With iPod Player/Recorder

CONTENTS
1. Features………………………………………………………………………………………………..1
2. Overview………………………………………………………………………………………………2
3. Safety Precautions…………………………………………………………………………….…….3
4. Function descriptions ..……………………………………………………….…………………… 4
4.1 Front panel …………………………………………………………………………................4
4.2 Rear panel ………………………………………………………………………….…………..6
5. Recording to iPod……………………………………………………………………………………7
6. System Connection .…………………………………………..…………………………….……...8
7. Technical specifications……………………………………………………………………….......9
FEATURES
- Record Straight to your iPod
- Jam with your backing track in your iPod
- Support iPod Classic, iPod Nano and iPod Touch
- Battery Powered (battery not included)
- EZ Access Touch sensitive panel for amp simulation
- 5 x Amp Simulation :
Acoustic, Clean, Overdrive, Distortion, Microphone
- 4 x Digital Effects:
Chorus, Flanger, Phaser, Tremolo
- 2 x Reverb:
Reverb, Echo
- 4-Channel Mixer: iPod, Guitar, Microphone, AUX
- Harmonic Tuner built in
- Headphone output for silent practice
- Gain, Recording Level, Master Volume
- Mic Volume/Tone, Guitar/AUX Volume Control
- Charging iPod when I-GX is connected to power adaptor.
1

OVERVIEW
Jammin i-GX is a one-of-a-kind tool for singers, songwriter and guitar players. Jam
along with your iPod while you practice, or use it as a recording tool while writing,
recording demos, or rehearsing. Record straight to your iPod.
Jammin i-GX is battery operated, making the perfect tool to write, practice,
rehearse, or record anywhere the inspiration hits you. Record your guitar and your vocal,
straight to iPod, iPhone or iPod Touch, had never been that easy.
Jammin i-GX features iPod, guitar, mic,and aux inputs with a 4-channel mixer. The
high quality 24 bits /96kHz effects processor includes 5 amp simulators & 4 digital effects
plus 2 reverb types, and a tuner. Jammin i-GX is very cool and simple to use. The iPod is
the best selling portable audio device with over 220 Million sold to date. Everyone owns
an iPod! So why not use it for more than just listening to music? Every guitar players,
songwriters, vocalists or instrumentalists can turn their iPod into a highly useful working
tool using Jammin i-GX.
Thank you and congratulation on your choice of Jammin’s i-GX.
2

IMPORTANT SAFETY INSTRUCTIONS
The lightning flash with arrowhead symbol inside an equilateral triangle is
intended to alert the user to the presence of uninsulated ＂hazardous
voltage＂within the product′s enclosure, which may be of sufficient magnitude
to induce a risk of electric shock to persons.
The exclamation mark inside an equilateral triangle is intended to alert the user
to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
he apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be
placed on the apparatus.
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
1. Caution: To reduce the risk of electric shock, do not remove cover (or back).
No user-serviceable parts inside. Refer servicing to qualified personnel.
2. Do not install the equipment in a place exposed to direct sunlight.
3. Do not install the equipment in a dusty, damp or poorly ventilated place.
4. To prevent damage to the equipment, please unplug from the power outlet if
not in use.
5. To unplug the equipment, always handle the power cord using the plug. Do
not pull out the plug by tugging the cord.
6. Place the equipment on a stable surface and avoid placing other objects on
top.
7. Cleaning care: Use a soft, dry cloth for cleaning. For stubborn dirt, soak the
cloth in a weak detergent solution; wring well and wipe to remove the dirt. Do
not use volatile agents such as benzene or paint thinner, as they may damage
the surface finish of the equipment.
8. Please do not block the cooling vents to avoid overheating.
9. No naked flame sources, such as lighted candles, should be placed on the
apparatus.
3

FUNCTION DESCRIPTION
Front panel
1. iPod Docking
Dock your iPod Classic/nano/iTouch here for playback
and record.
2. Unbalanced 6.35mm Input Jack:
The input is a 6.35mm type Mono jack (1/4″TRS).
This jack accepts input signals coming from a guitar or
some other electronic instruments.
3. Unbalanced 6.35mm output Jack:
The output jack is used to connect the unit to amplifiers
or other devices.
4. Stereo 3.5mm Headphones output jack:
Connect headphone to this jack.
5.Master Volume knob
Turn clockwise/counter-clockwise to increase/decrease the Master Volume.
6. MIX control knob:
Turn this knob to adjust the guitar/iPod portion at master output level.
Turn counter-clockwise to left to have more guitar level and less Aux/iPod level.
Turn clockwise to right to have more Aux/iPod level and less guitar level.
7. Gain
This knob controls the gain of input signal, In Overdrive/Distortion mode, rotating the knob clockwise to create
deeper distortion/overdrive and longer sustain time.
8. CHORUS/FLANGER/PHASER/TREMOLO,
Turn clockwise to select FX types and to increase the level of effect.
9. REVERB
Turn clockwise to select reverb types and to increase the level of reverb.
10. COLOUR
Adjust your tone with the colour knob, turn counter- clockwise to get more bass and less treble, turn clockwise
to get more treble and less bass.
4
1
2
3
4
5 6
7 8 9 10
11 12
13
14
15

11. Record button and record indicator,
This knob is used for short cut record button only for iPod nano 2nd generation and iPod Classic 5th generation.
1st Click will let the iPod enter the Voice memo menu and indicator will blink.
2nd Click to start recording and indicator remain ON
3rd Click to stop and save recording and indicator goes OFF.
12. Record input volume knob:
Turn clockwise/ counter-clockwise to increase/ decrease the record volume.
13. Touch panel：
Acoustic(ACS)/Clean(CLN)/Overdrive(OVD)/Distortion(DIST)/
Microphone(MIC)/Tuner(TNR)
Touch the panel to select desired amp models; the selected amp model will be lightened in Red, please
select Microphone when Microphone is connected.
TUNER
- In Tuner mode, you can tune your guitar in most accurate way with the harmonic tuner; turn the “Colour”
knob to select the harmonic note. Hit the open string note and tune your guitar until the harmonic volume is at
loudest. Select another note and repeat above procedure. Your guitar will be at right tune immediately.
14. Power indicator:
When power on, the indicator will be on.
15. Record level indicator:
It shows the record volume level. The recorded audio may get distorted if the input volume level exceeds
0.775V. When this level indictor reach 0 dB, please reduce the record volume to avoid distortion.
5

REAR PANEL
1. Unbalanced 6.35mm Mic input jack:
Connect your microphone to this Jack.
2. Microphone Volume knob
Turn clockwise/ counter-clockwise to increase/ decrease the Microphone Volume
3. Stereo 3.5mm AUX Input :
Connect your iPod/CD Player/any music player to this Jack.
4. DC power input connector:
This connector is used for external DC power adaptor. Please use only DC9V 1A DC adaptor, otherwise, it may
cause damage to the unit. When the DC connector is plugged into this connector, the battery inside will be
disconnected automatically, and iPod on docking will be charged
5. Power switch:
Switch on/off the unit.
6
AUX
INPUT MIC IN
MIC VOL
DC 9V
POWER
Min Max
POWER
ON
OFF
12345

RECORDING TO iPod
Please follow the below steps for recording to iPod.
1. Connect your guitar/instrument to the i-GX or any line level device/iPod via the
Aux-In at rear.
2. Select your guitar tone with the amp simulators and effects.
3. Adjust the recording level, when record level indicator reaches 0 dB, please reduce
the record volume to avoid unwanted distortion or clipping.
4. Tune the balance level of your Guitar/Mic with Aux/iPod
5. Dock your iPod on i-GX
6. Select “Voice memo” in the iPod and click “Start Recording”
7. iPod is recording your playing via I-GX.
8. Click “Play/Pause” on iPod to stop recording.
9. Your recording will be stored as “Voice Memo” files on your iPod. Once you have
finished recording a “memo”, it will be placed in “Main Menu > Extras > Voice
Memos.”
Note: For “Voice memo” in iTouch and iPhone OS, playback of recorded memo via I-GX may requires
third party recording application software.
10. After you connect iPod to your computer and transmit the Voice memos, they will be
located in “Main Menu > Music > Playlists > Voice Memos.”
7

CONNECTION
HEADPHONES
Adapter
AMP
MICROPHONE
Guitar or Microphone
CD/DVD
8
GUITAR
INPUT
PHONES
OUT

SPECIFICAITION
Input sensitivity：
AUX………………………………………………..............................................………..……250 mV
iPOD……………………………………………..............................................………..……500 mV
GUITAR………………………………………………………..............................................….…8mV
MIC…………………………………………………..………………………..….………………...10mV
Max input level………………………………………. ……………………………………..…….. ≥1V
Max output level…………………………………...…………………………………...…...….. ≥1.5V
THD……………………………………………………………………………...…………..…….. ≤0.7%
Frequency response ………………………………………………..……..…….. 20Hz-20KHz ±3dB
S/N Rate............................................................................................................................. ≥60dB
Dimension (W ×H ×D) mm………………………………………….………..W147×H58×D162mm
Weight…………………………………...………………………………..…………….…..…..… 0.4kg
Power Voltage…………………………………………………………………………….……DC +9V
Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European
countries with separate collection systems)
This symbol on the product or on its packaging indicates that this product shall not be treated as
household waste. Instead it shall be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. The recycling of materials will
help to conserve natural resources. For more detailed information about recycling of this product, please
contact your local Civic Office, your household waste disposal service or the shop where you purchased the
product.
9

10

BENUTZERHANDBUCH (DEUTSCH)-----------------------------------------------------------------14-22
www. jamminpro.net Effektprozessor für Gitarre
mit iPod-Player/Rekorder

INHALTSVERZEICHNIS
1. Eigenschaften des Gerätes.................................................................................... .....14
2. Überblick ........................................................................................................................ 15
3. Sicherheitsanweisungen...............................................................................................16
4. Beschreibung des Gerätes...........................................................................................17
4.1 Vorderseite................................................................................................................17
4.2 Rückseite ...................................................................................................................19
5. Aufnahme auf einen iPod............................................................................................20
6. Anschlüsse.......................................................................................................................21
7. Technische Daten..........................................................................................................22
Eigenschaften des Gerätes
-Nehmen Sie direkt auf Ihren iPod auf
- Spielen Sie Gitarre als Hintergrundmusik zu den Titeln Ihres iPods
- Kompatibel mit iPod Classic, iPod Nano und iPod Touch
- Stromversorgung über Batterien (nicht im Lieferumfang enthalten)
- Berührungsaktives, einfach zu benutzendes Bedienfeld zur Verstärkersimulation
- 5 Verstärkersimulationen:
Akustisch/Clean/Overdrive/Verzerrung/Mikrofon
- 4 Digitaleffekte:
Chorus/Flanger/Phaser/Tremolo
- 2 Nachhalleffekte:
Hall/Echo
- 4-Kanalmixer: iPod, Gitarre, Mikrofon und Aux-Eingang
- Eingebauter Gitarrenstimmer
- Kopfhörerausgang zum lautlosen Üben
- Verstärkungsregelung, Aufnahmepegelsteuerung, Masterlautstärke
- Mikrofonlautstärke und -ton, Lautstärkeneinstellung der Gitarre und des Aux-Eingangs
- Aufladen des iPod wenn der i-GX an den Netzstromadapter angeschlossen ist.
14

ÜBERBLICK
Der Jammin i-GX ist ein in seiner Klasse einzigartiges Gerät für Sänger, Komponisten
und Gitarristen. Spielen Sie beim Üben zu den Musiktiteln Ihres iPods oder verwenden
Sie diesen als Aufnahmegerät für Ihre Kompositionen, Demos oder zum wiederholten
Anhören. Nehmen Sie direkt auf Ihren iPod auf.
Der Jammin i-GX wird über Batterien betrieben. Er ist deshalb perfekt zum
komponieren, üben, wiederholen oder zum Aufnehmen Ihrer Stücke, egal wo sich die
Gelegenheit bietet oder wo Sie die Inspiration dazu haben. Niemals zuvor war es so
einfach, Ihr Gitarrenspiel und Ihre Stimme direkt auf iPod, iPhone oder iPod Touch
aufzunehmen.
Der Jammin i-GX besitzt einen 4-Kanalmixer: iPod, Gitarre, Mikrofon und
Aux-Eingang. Der qualitativ hochwertige 24 Bit/96 kHz-Effektprozessor bietet Ihnen 5
Verstärkersimulationenen und 4 Digitaleffekte. Außerdem besitzt er 2 Wiederhalleffekte
und einen Gitarrenstimmer. Der Jammin i-GX sieht cool aus und ist einfach zu bedienen.
Der iPod ist mit einer verkauften Stückzahl von mehr als 220 Millionen das weltweit am
meisten verkaufte Audiogerät. Jeder besitzt einen iPod! Warum also nicht noch mehr
damit anfangen, als bloß Musik damit zu hören? Alle Gitarristen, Komponisten und
Sänger können jetzt ihren iPod dank des Jammin i-GX in ein besonders nützliches
Werkzeug verwandeln!
Danke und Glückwünsche dazu, dass Sie sich für den Jammin i-GX entschieden haben!
15

WICHTIGE SICHERHEITSHINWEISE
Das Blitzsymbol in einem gleichseitigen Dreieck stellt ein Warnsymbol dar und soll
den Benutzer vor freiliegenden, "gefährlichen elektrischen Spannungen" im
Gerät warnen, die stark genug sind, um einen Elektroschock bewirken zu
können.
Das Symbol des Ausrufezeichens in einem gleichseitigen Dreieck macht den
Benutzer auf die Anwesenheit von hsanweisungen und von wichtigen Wartungsanweisungen in der Anleitung des
Geräts aufmerksam.
Gebrauc
Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Behältnisse, wie
z.B. Vasen, auf das Gerät gestellt werden.
ACHTUNG: UM DIE GEFAHR VON BRÄNDEN ODER EINES ELEKTROSCHOCKS ZU VERRINGERN, SETZEN SIE DIESES GERÄT NIE REGEN
ODER FEUCHTIGKEIT AUS.
1. Achtung: Öffnen Sie nicht das Gehäuse des Gerätes! Anderenfalls setzen Sie sich einer erhöhten Gefahr
eines Elektroschocks aus! Dieses Gerät enthält im Inneren keine Teile, die vom Benutzer selbst repariert
werden können. Überlassen Sie alle Reparaturen an ihm ausschließlich einem qualifizierten Fachmann
oder einer Fachwerkstatt.
2. Stellen Sie das Gerät nicht en einen Ort, an dem es direkter Sonneneinstrahlung ausgesetzt wird..
3. Stellen Sie das Gerät nicht in einer staubigen, feuchten oder schlecht belüfteten Umgebung auf..
4. Um eine Beschädigung des Gerätes zu vermeiden, trennen Sie es bei Nichtverwendung von der
Netzstromzufuhr.
5. Um das Gerät vom Netzstrom zu trennen, greifen Sie ausschließlich den Netzstecker an und ziehen diesen
aus der Steckdose und greifen Sie niemals am Netzkabel selbst.
6. Stellen Sie das Gerät auf eine stabile Unterlage und vermeiden Sie es, Gegenstände darauf zu stellen.
7. Wartung: Verwenden Sie zum Reinigen des Gerätes ein weiches und trockenes Tuch. Bei hartnäckigerem
Schmutz verwenden Sie ein Tuch, das Sie zuvor mit einer Lösung von Reinigungs- oder Spülmittel getränkt
und dann gut ausgewrungen haben und wischen mit diesem den Schmutz ab. Verwenden Sie niemals
flüchtige Lösungsmittel wie Benzol oder Verdünnungsmittel. Dies könnte das Gerät beschädigen.
8. Blockieren Sie nicht die Belüftungsöffnungen des Gerätes, um einer Überhitzung des Gerätes
vorzubeugen.
9. Stellen Sie keine Feuerquellen, wie z. B. brennende Kerzen auf das Gerät.. B. brennende Kerzen auf das Gerät.
16

BESCHREIBUNG DES GERÄTES
Vorderseite
1. Dockingstation für iPod:
Stecken Sie hier Ihren iPod Classic/Nano/iTouch ein, um
dessen Inhalt abzuspielen oder eine Aufnahme
durchzuführen.
2. GUITAR INPUT
(asymmetrische 6,35 mm-Eingangsbuchse für
Gitarre):
Eingang vom Typ 6.35 mm-Monobuchse.
Diese Buchse unterstützt die Eingangssignale von Gitarren
oder anderen elektronischen Musikinstrumenten.
3. AMP OUT
(asymmetrische ,35 mm-Ausgangsbuchse):
Diese Buchse wird zum Anschließen des Gerätes
beispielsweise an einen Verstärker verwendet.
4. PHONES OUT (3,5 mm-Ohr-/Kopfhörerausgang):
Schließen Sie Ihre Ohrhörer an die Ohrhörerbuchse an.
5.Knopf MASTER VOL (Enstellen der Master-Lautstärke):
Drehen Sie den Knopf MASTER VOL nach links, um die Masterlautstärke zu verringern und nach rechts, um die
Masterlautstärke zu erhöhen.
6. Einstellknopf MIX:
Drehen Sie an diesem Knopf, um das Verhältnis Gitarre/iPod (oder Aux-Eingang) beim Masterausgang
einzustellen.
Wenn Sie den Knopf nach links drehen, erhöhen Sie das Pegelverhältnis zu Gunsten des Gitarrenpegels.
Drehen Sie den Knopf nach rechts, so erhöhen Sie den Anteil des iPod-Pegels (bzw. des Aux-Eingangspegels).
7. Knopf GAIN:
Dieser Knopf ermöglicht es, die Verstärkung des Eingangssignals einzustellen. Im Overdrive/Distorsion-Modus
drehen Sie diesen Knopf im Uhrzeigersinn, um einen tieferen Effekt zu erzielen und um einen Ton längere Zeit zu
halten.
17
1
2
3
4
5 6
7 8 9 10
11 12
13
14
15

8. Knopf CHORUS/FLANGER/PHASER/TREMOLO:
Drehen Sie diesen Knopf im Uhrzeigersinn, um einen Effekttyp auszuwählen und dessen Niveau zu erhöhen.
9. Knopf REVERB:
Drehen Sie diesen Knopf im Uhrzeigersinn, um einen Nachhalltyp auszuwählen und dessen Stärke zu erhöhen.
10. Knopf COLOUR:
Stellen Sie mit Hilfe des Knopfes COLOUR den Ton ein. Drehen Sie ihn gegen den Uhrzeigersinn für mehr Bass
und weniger Höhen. Drehen Sie ihn im Uhrzeigersinn für mehr Höhen und weniger Bass.
11. Knopf REC STOP:
Dieser Knopf wird verwendet als verknüpfter Tastenbefehl (Shortcut) für die Aufnahmefunktion (nur bei iPod
nano der 2. Generation und bei iPod Classic der 5. Generation).
Drücken Sie einmal auf diesen Knopf, um ins Menü "Sprachmemos" des iPods zu gelangen. Die Leuchtanzeige
blinkt.
Drücken Sie ein zweites Mal auf diese Taste, um die Aufnahme zu starten. Die Leuchtanzeige leuchtet
dauerhaft.
Drücken Sie ein drittes Mal auf diese Taste, um die Aufnahme zu stoppen und abzuspeichern. Die
Leuchtanzeige erlischt.
12. Knopf REC LEVEL (Aufnahmepegel):
Drehen Sie diesen Knopf im Uhrzeigersinn/gegen den Uhrzeigersinn, um die Aufnahmelautstärke zu erhöhen/zu
verringern.
13. Berührungsaktive Bedienelemente:
Akustisch (ACS) / Clean (CLN) / Overdrive (OVD) / Verzerrung (DIST) / Mikrofon (MIC) /
Tuner (TNR, Gitarrenstimmer)
Berühren Sie das entsprechende Bedienfeld für das jeweilige Verstärkermodell. Der entsprechende Bereich
leuchtet dann rot auf. Falls ein Mikro angeschlossen ist, wählen Sie bitte MIC aus.
TNR (Gitarrenstimmer):
- Im Tunermodus (TNR) können Sie Ihre Gitarre mit Hilfe des eingebauten Gitarrenstimmers stimmen.
Verwenden Sie den Knopf COLOUR, um eine Note auszuwählen. Spielen Sie die betreffende Note und
stimmen Ihre Gitarre, bis die Lautstärke der Note am höchsten ist. Wählen Sie eine andere Note aus und
wiederholen Sie mit dieser den oben angegebenen Vorgang So ist Ihre Gitarre sofort richtig gestimmt.
18

14.Strom-Leuchtanzeige:
Bei eingeschaltetem Gerät leuchtet die Betriebsstrom-Leuchtanzeige auf.
15.Aufnahmepegel-Anzeige:
Sie zeigt den Lautstärkepegel der Aufnahme an. Falls die Eingangslautstärke 0,775 V überschreitet, kann der
aufgenommene Ton unter Umständen verzerrt sein.Wenn diese Pegelanzeige 0 dB erreicht, verringern Sie bitte
die Aufnahmelautstärke, um das Problem von Verzerrungen zu vermeiden.
Rückseite
1.MIC IN (asymmetrische 6,35 mm-Mikrofoneingangsbuchse):
Schließen Sie an diesem Eingang Ihr Mikrofon an.
2. Drehknopf MIC VOL (Einstellen der Mikrofonlautstärke):
Drehen Sie den Drehknopf MIC VOL im Uhrzeigersinn herum, um die Mikrofonlautstärke zu erhöhen und gegen
den Uhrzeigersinn, um diese zu verringern.
3. AUX INPUT (3,5 mm-Stereo-Aux-Eingang): Schließen Sie an diesen Eingang Ihren iPod, Ihren
CD-Player oder jedes andere Audiowiedergabegerät an.
4. POWER DC 9V (Stromversorgungseingang): Verwenden Sie diesen Eingang, um den
Netzstromadapter an das Gerät anzuschließen und es mit Strom zu versorgen. Verwenden Sie ausschließlich
einen Adapter mit Gleichstrom (DC) von 9V 1A. Ein Nicht-Beachten dieses Hinweises kann das Gerät
beschädigen! Wenn das Gerät über den Gleichstromeingang (DC-Eingang) mit Strom versorgt wird, werden
die internen Batterien nicht beansprucht und der auf der Dockingstation befindliche iPod wird aufgeladen.
5. Stromversorgungsschalter POWER ON/OFF:
Einschalten/Ausschalten des Gerätes.
19
AUX
INPUT MIC IN
MIC VOL
DC 9V
POWER
Min Max
POWER
ON
OFF
12345
