JBL STUDIO 2 6IW User manual

STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW
In-Wall Architectural Loudspeaker
Instruction Manual

2JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
ABOUT JBL®IN-WALL SPEAKERS
For more than 68 years, JBL®engineers have been involved in
every aspect of music and film recording and reproduction, from live
performances to the recordings you play on-the-go and in your home,
car or office. We’re confident that the JBL system you have chosen will
provide every note of enjoyment you expect – and that when you think
about purchasing additional audio equipment, you will once again choose
JBL products.
IN-WALL LOUDSPEAKER HIGHLIGHTS
• Long-throw woofers with rubber surrounds provide high output with
low distortion.
• 1-inch (25mm) CMMD Lite tweeter with an integrated waveguide
provides optimized response both on and off axis.
• High-order crossover network delivers accurate timbre reproduction.
PRODUCT REGISTRATION
Please take a moment to register your product on our Web site at
www.jbl.com. You’ll enable us to keep you posted on our latest
advancements and help us to understand our customers and build
products that meet their needs and expectations.
BOX CONTENTS
Your JBL in-wall loudspeaker box should contain the following items:
1 x JBL in-wall loudspeaker
1 x grille
1 x extra scrim cloth for grille
1 x mounting template
1 x instruction manual
UNPACKING THE SPEAKER
Carefully unpack the speaker. If you suspect damage from transit, report
it immediately to your dealer and/or delivery service. Keep the shipping
carton and packing materials for future use.
INSTALLATION CONSIDERATIONS
Your new JBL loudspeakers have been engineered to provide extremely
accurate performance. However, any speaker’s ultimate performance
will be affected by the speaker’s placement in the listening room and
the acoustics of the room. Not all listening spaces can accommodate the
ideal conditions of these two factors. Therefore, careful attention to the
placement of your JBL in-wall loudspeakers will have a significant impact
on the general performance of the loudspeakers.
DOCUMENTATION CONVENTIONS
This document contains general safety, installation and operation
instructions for the JBL STUDIO 2 6IW, 8IW and 55IW in-wall
loudspeakers. It is important to read this document before
attempting to use this product. Pay particular attention to:
WARNING: Calls attention to a procedure,
practice, condition or the like that, if not correctly
performed or adhered to, could result in injury or
death.
CAUTION: Calls attention to a procedure, practice, condition
or the like that, if not correctly performed or adhered to,
could result in damage to or destruction of part of or the
entire product.
Note: Calls attention to information that aids in the installation or
operation of the product.

3
JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
LOUDSPEAKER PLACEMENT FOR DISTRIBUTED
SOUND
• Since distributed sound is general sound throughout an area, place
the loudspeakers as uniformly as possible for even sound coverage
throughout the area.
• Place the left and right loudspeakers roughly the same distance from
the primary listener locations.
• To avoid “hot spots” where the sound is too loud, plan to use more
loudspeakers, with each set to play at a lower volume.
LOUDSPEAKER PLACEMENT FOR TWO-CHANNEL
STEREO
Place the left and right loudspeakers the same distance from the primary
listening area (or as close to the same distance as possible). The distance
from each speaker to its nearest side wall should also be as close to the
same distance as possible.
Equal
Distance
Equal
Distance
Left
Speaker Right Speaker
Ideally, the distance between the left and right loudspeakers should be
slightly less than their distance from the primary listening area.
LOUDSPEAKER PLACEMENT FOR HOME THEATER
The front left and front right loudspeakers should be located on either side
of the video display, with their tweeters as close to ear level as possible.
• The front left and front right loudspeakers should be relatively close
to the sides of the video display. For example, front left and front right
loudspeakers used with a 50-in (1.3m) video display should generally
not be more than 80 in (2m) apart.
• The center loudspeaker should be aligned with the center of the
video display. Its tweeter should be no more than 2 ft (0.6m) above or
below the tweeters of the front left and front right speakers.
• The JBL HDI waveguide will maintain even sound dispersion and a
high-performance listening experience even when the front in-wall
loudspeakers are installed above ear-level. This permits more flexible
speaker placement during installation.
5.1-Channel Speaker Placement
• In a 5.1-channel system, the surround left and surround right
loudspeakers should be located to the sides of the main listening
area, 5 ft – 7 ft (1.5m – 2.1m) from the floor.
Front Left Front RightCenter
Video Display
Surround
Left Surround Right
7.1-Channel Speaker Placement
• In a 7.1-channel system, the surround left and surround right
loudspeakers should be located directly to the sides of the main
listening area, 5 ft – 7 ft (1.5m – 2.1m) from the floor.
• In a 7.1-channel system, the surround back left and surround back
right loudspeakers should be located on the rear wall, 3 ft – 6 ft
(0.9m – 1.8m) apart and at 5 ft – 7 ft (1.5m – 2.1m) from the floor.
3' – 6'
(0.9m – 1.8m)
Front Left Front RightCenter
Video Display
Surround
Left Surround Right
Surround
Back Left Surround Back Right

4JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
INSTALLATION INSTRUCTIONS
JBL architectural speakers are extremely easy to install. However, if you
are unable to understand and follow the instructions in this manual clearly
and fully, or if you are unsure of your ability to install these loudspeakers
properly, please contact your dealer or a qualified installer.
WARNING: HARMAN International assumes
no responsibility for improper installation of
hardware or for any personal injuries or product
damages resulting from improper installation or a
fallen loudspeaker.
CONNECTING TO THE AMPLIFIER
CAUTION: REMOVE POWER
You must connect the speaker wires before the speaker is fully
installed. To protect the audio system and yourself from damage
or injury through accidental electrical shorting and surges during
installation, turn all audio system power OFF before beginning the
speaker installation.
Speaker Wire
Use high-quality speaker wire to obtain the best performance from your
JBL in-wall speakers.
• For wire lengths of less than 50 ft (15m), use at least 16-gauge
speaker wire.
• For wire lengths between 50 ft and 100 ft (15m – 30m), use at least
12-gauge speaker wire.
• For wire lengths of greater than 100 ft (30m), use at least 10-gauge
speaker wire.
Note: All speaker wires must comply with all local building and safety
codes for use in in-wall applications.
Making Connections
Connect each channel’s positive (+) terminal on the back of the amplifier
or receiver to the positive (red) terminal on the corresponding speaker;
connect each channel’s negative (–) terminal on the back of the amplifier
or receiver to the negative (black) terminal on the corresponding speaker.
Do not reverse polarities (that is, do not connect + to –, or – to +) when
making connections. Doing so will cause poor imaging and diminished
bass response.

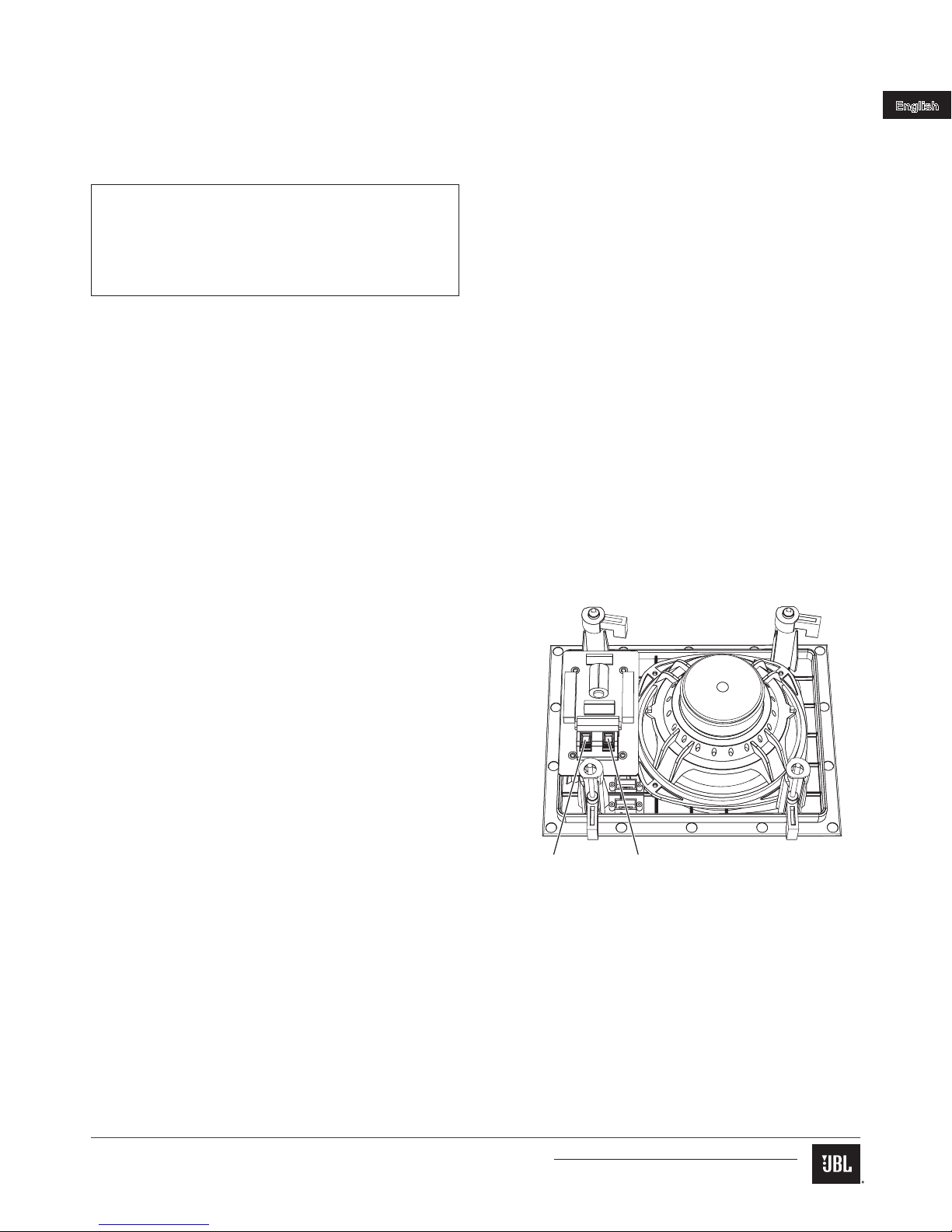

Negative Terminal
(Black)
Positive Terminal
(Red)
Press down on the post to open the hole; insert the bare end of the wire
into the hole and release the post to secure the wire.
CAUTION: To avoid short circuits that may damage your
equipment, be certain that positive and negative wire strands do
not touch each other and do not touch metal parts such as the
speaker frame.

5
JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
MOUNTING THE SPEAKERS
For New Construction
If you wish to pre-install a rough-in frame for the speakers before
the drywall is installed in new construction, you will need to purchase
the correct rough-in frame kit for your loudspeaker model from your
authorized JBL dealer. Detailed mounting instructions are supplied with
the rough-in kit. After the drywall is installed, follow the installation
instructions in For Existing Construction, below.
For Existing Construction
Note: The installation procedure is the same for all models covered by
this manual.
1. Ensure that the drywall, plywood or other wall material is 1/2" – 2"
(13mm – 51mm) thick and capable of withstanding the weight of the
speaker being installed.
Make sure to allow at least 1" (25.4mm) between the edge of the
supplied installation template and any rafters or other obstructions behind
the wall, so the speaker’s locking mechanism will have room to engage
fully. Perform an obstruction survey to be sure that there are no studs,
lengths of conduit, pipes, heating ducts or air returns in the wall cavity
that will interfere with the speaker.
1 "
(25.4mm) 1 "
(25.4mm)
1 "
(25.4mm)
Mounting
Opening

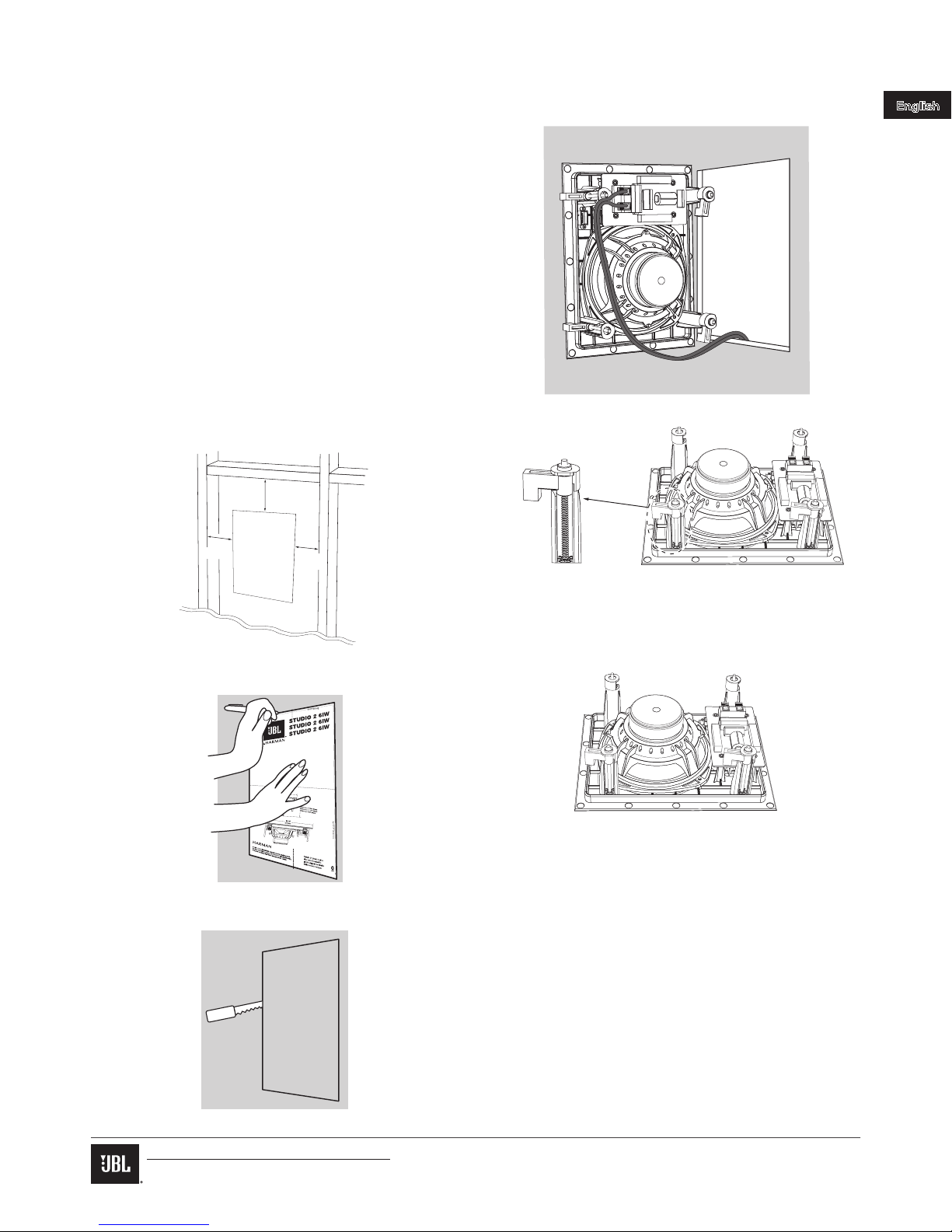

2. Determine the correct speaker location and use the template included
with the speaker to mark the wall material.
3. Cut the drywall along the mark you made in Step 2 to create the
mounting opening.
4. Connect the speaker to the amplifier as explained in Connecting to the
Amplifier, on page 4.
Speaker Clamps in
Ready-to-Mount Position
5. Make sure all four speaker clamps are in their “ready-to-mount”
position.
Speaker Clamps in Ready-to-Mount Position

6JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
6. Insert the speaker straight into the mounting opening. Tighten the
speaker clamp screws on the front of the speaker baffle. The speaker
clamps will automatically rotate into position and begin clamping the
speaker.
• When you notice resistance on the screws the speaker has been
clamped successfully.
IMPORTANT: Always use low-torque settings. NEVER over-
tighten the clamp screws
Insert Speaker
Straight Into
Mounting Cut-Out
All Clamps
Inside
Mounting
Cut-Out
Tighten
Clamping
Screws
7. Attach the supplied grille. Powerful magnets in the speaker frame will
securely hold the grille in place.
Attach Supplied Grille
Painting the Grille
JBL architectural loudspeaker grilles can be painted to match any décor.
If you wish to change the grille’s color, its satin finish will function as a
primer coat. For the best results follow this procedure:
1. Gently remove the scrim cloth from the back side of the grille before
painting.
2. Use a high-quality spray paint and apply a thin coat of color. Ensure
that the grille perforations remain free of paint. Filling them with
paint will diminish the speaker’s sound quality. If any perforations are
plugged, use compressed air to blow the paint out of the perforations.
Note: If you find any grille perforations that are plugged with paint after
the paint has dried, carefully use a straight pin or sewing needle to
remove the paint.
3. We have included replacement scrim cloths. After the paint has dried,
apply a light coat of spray adhesive to the inside of the perforated grille
and attach a new scrim cloth. IMPORTANT: Never spray adhesive on the
cloth.
ADJUSTMENTS
ADJUSTABLE ANGLE TWEETER

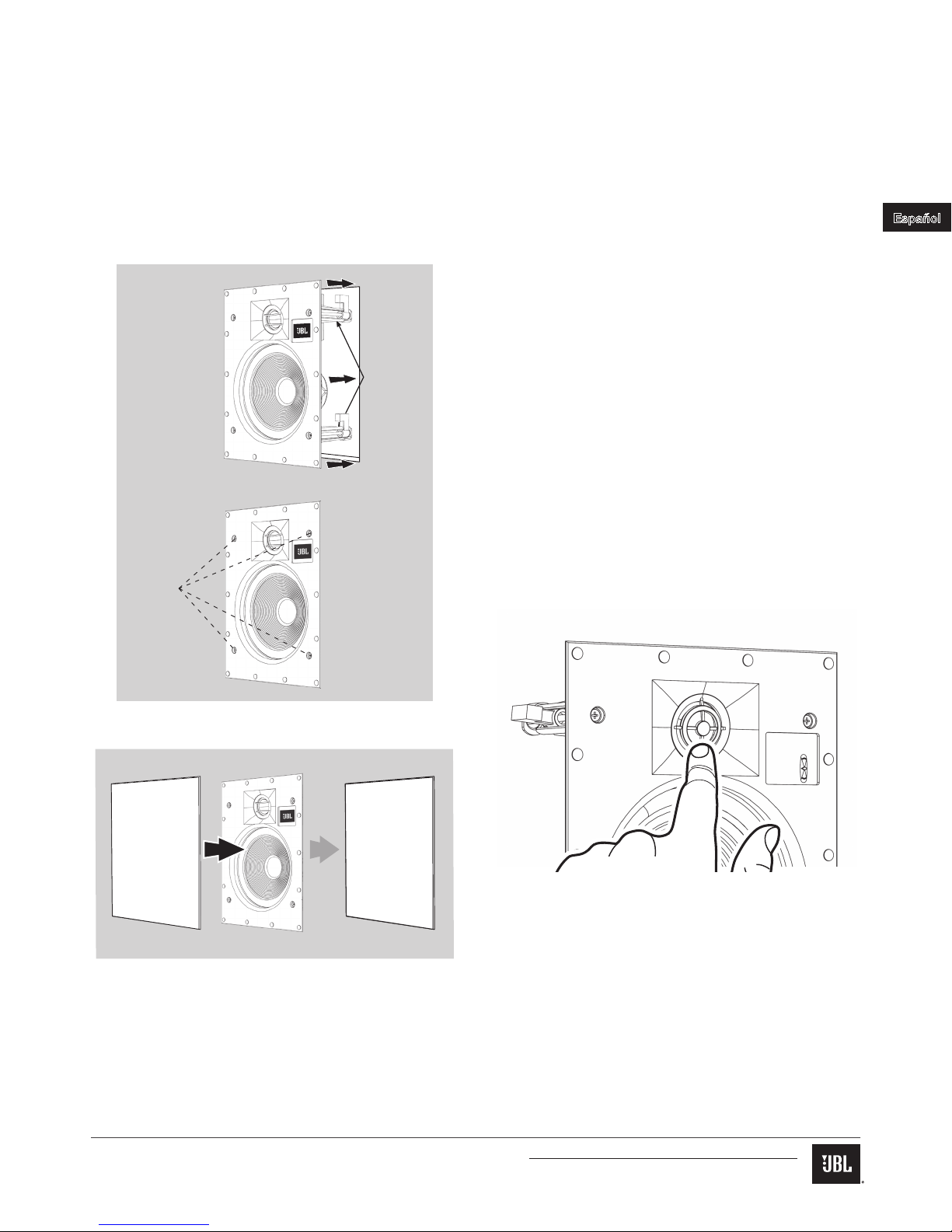

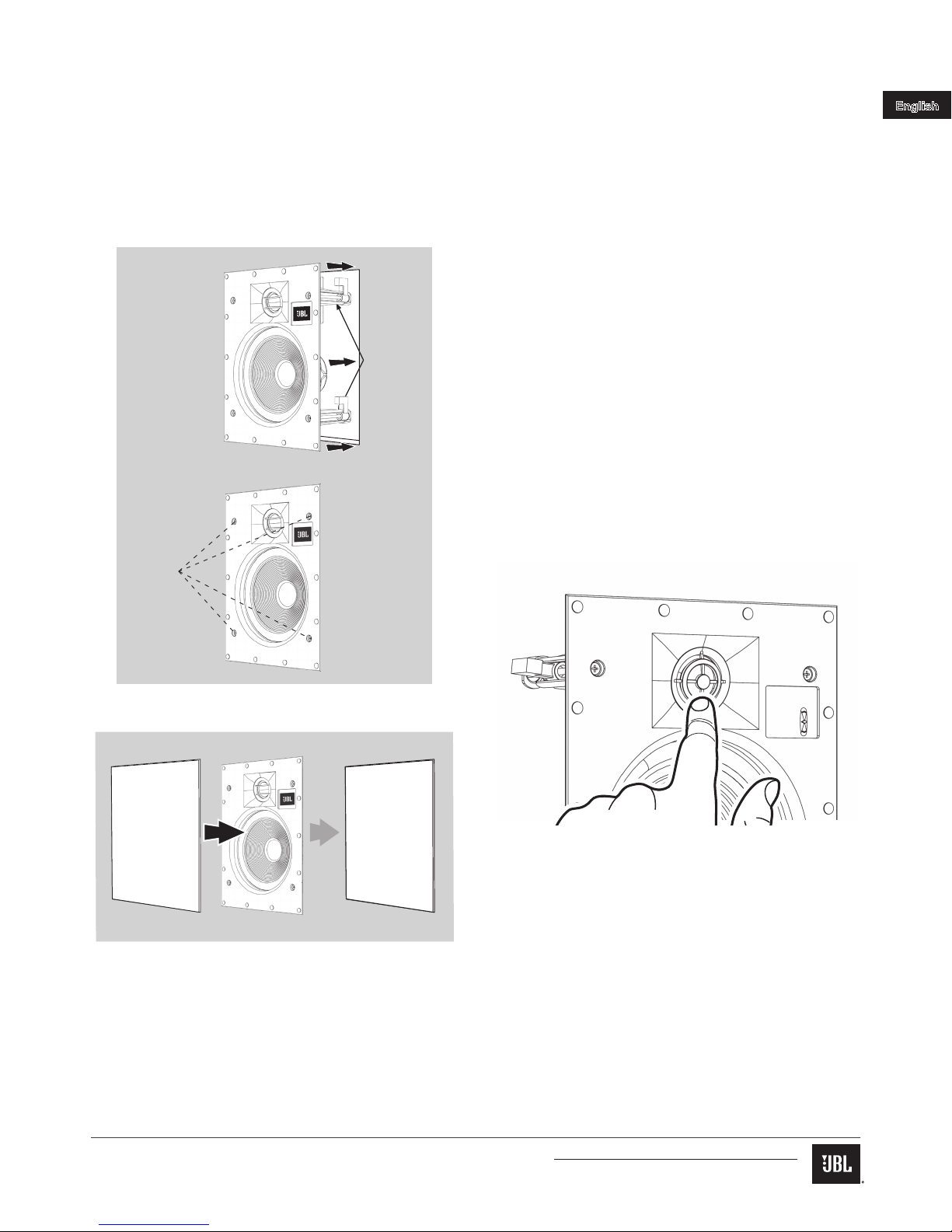

The JBL Studio 2 in-wall speaker models allow you to adjust the angle
of the tweeter. To change the angle, press on the tweeter’s outer ring
as shown in the illustration below. Be careful not to touch the tweeter
diaphragm or suspension.
HIGH-FREQUENCY LEVEL CONTROL
The High-Frequency Level control lets you fine-tune the speaker’s high
frequency output to compensate for various acoustical environments. The
control has three settings:
+: Increases high-frequency output. Set the switch to this position if
the room has many features that absorb high-frequency sound energy,
such as thick carpeting, drapes and fabric-covered furniture.
0: Normal high-frequency output. Set the switch to this position for
most installations.
–: Decreases high-frequency output. Set the switch to this position if
the room has many features that reflect high-frequency sound energy,
such as large uncovered windows, bare tile floors and large expanses of
bare walls, or if the speakers are used without grilles.

7
JBL Studio 2 In-Wall Architectural Loudspeaker
Instruction Manual
English
EXCESSIVE OUTPUT LEVELS
Your JBL loudspeakers feature custom-designed transducers and high-
quality network components featuring high-order filters with steep cutoffs
that reduce the potential of damage to individual speaker drivers and
help the loudspeakers maintain their performance even under extreme
operating conditions. However, all loudspeakers have limits when it comes
to continuous playback. To extend these limits, avoid playback at volume
levels that result in distorted or strained sound.
OBTAINING SERVICE
To obtain service, contact an authorized JBL dealer. Refer to Limited
Warranty, below for more information.
DIMENSIONS
Mounting Opening
Dimensions
Mounting
Depth
Overall Dimensions
(w/grille)
STUDIO 2
6IW
(H x W): 9-13/16" x
7-9/32" (249mm x 185mm)
3-19/32" (91mm) (H x W): 10-7/8" x 8-11/32"
(276mm x 212mm)
STUDIO 2
8IW
(H x W): 11-15/16" x 8-15/16"
(303mm x 227mm)
3-13/16" (97mm) (H x W): 13" x 10"
(330mm x 254mm)
STUDIO 2
55IW
(H x W): 14-1/8" x 6-13/32"
(359mm x 163mm)
3.0" (76mm) (H x W): 15-1/8" x 7-13/32"
(384mm x 188mm)
Dimensions are subject to change without notice.
For complete performance specifications, please go to the JBL Web site:
www.jbl.com.
LIMITED WARRANTY
In the USA, this product is covered by a limited 5-year warranty. Other
countries may have different product warranty periods, which are
governed by local regulations. For more information about product
warranty please visit www.jbl.com or contact your dealer.

STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW
Enceinte architecturale encastrée
Mode d'emploi

9
Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français
PRÉSENTATION DES ENCEINTES
ENCASTRÉES JBL®
Depuis plus de 68 ans, les ingénieurs de JBL®se consacrent à tous
les aspects de l'enregistrement et de la reproduction de la musique et
des films, des performances scéniques aux enregistrements que vous
écoutez en déplacement, chez vous, dans votre voiture ou au bureau.
Nous sommes convaincus que le système JBL que vous avez choisi vous
apportera chaque note de plaisir que vous attendez - et que lorsque vous
penserez à acheter un autre équipement audio, vous choisirez à nouveau
un produit JBL.
POINTS FORTS DES ENCEINTES ENCASTRÉES
• Les haut-parleurs graves longue portée à entourages en caoutchouc
produisent un niveau de sortie élevé avec une faible distorsion.
• Les haut-parleurs aigus à dôme en soie et guide d'ondes intégré de
25mm (1 pouce) offrent une réponse optimisée sur leur axe et en
dehors.
• Le réseau de filtres d'ordre élevé fournit une reproduction précise des
timbres.
ENREGISTREMENT DU PRODUIT
Veuillez prendre un moment pour enregistrer votre produit sur notre site
Web www.jbl.com. Vous nous permettrez ainsi de vous tenir informé sur
nos avancements les plus récents et nous aiderez à mieux comprendre
nos clients pour fabriquer des produits qui répondent à leurs besoins et
attentes.
CONTENU DE LA BOÎTE
La boîte de votre enceinte encastrée JBL doit contenir les éléments
suivants:
1 enceinte encastrée JBL
1 grille
1 voile supplémentaire pour la grille
1 gabarit de montage
1 mode d'emploi
DÉBALLAGE DE L'ENCEINTE
Déballez l'enceinte avec précaution. Si vous pensez constater des
dommages dus au transport, signalez-le immédiatement à votre
distributeur et/ou au service de livraison. Conservez le carton de transport
et les matériaux d'emballage pour toute utilisation future.
CONSIDÉRATIONS SUR L'INSTALLATION
Vos nouvelles enceintes JBL ont été conçues pour fournir des
performances extrêmement précises. Cependant, les performances
ultimes de toute enceinte sont affectées par son positionnement dans
la pièce d'écoute et l'acoustique de celle-ci. Les espaces d'écoute ne
peuvent pas tous offrir des conditions parfaites à ces deux facteurs. Ainsi,
le soin apporté au positionnement de vos enceintes encastrées JBL aura
un impact significatif sur leurs performances générales.
CONVENTIONS DE LA DOCUMENTATION
Ce document contient des consignes générales de sécurité,
d'installation et d'utilisation pour les enceintes encastrées JBL
STUDIO 2 6IW, 8IW et 55IW. Il est important de lire ce document
avant de tenter d'utiliser ce produit. Faites particulièrement attention
aux points suivants:
AVERTISSEMENT: attire l'attention sur une
procédure, une pratique, une condition ou
similaire, qui, si elle n'est pas correctement
exécutée ou respectée, pourrait aboutir à une
blessure, voire à la mort.
ATTENTION: attire l'attention sur une procédure, une
pratique, une condition ou similaire, qui, si elle n'est pas
correctement exécutée ou respectée, pourrait aboutir à
des dommages ou à une destruction partielle ou totale du
composant.
Remarque: attire l'attention sur des informations destinées à
faciliter l'installation ou l'utilisation du produit.

10 Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français
POSITIONNEMENT DES ENCEINTES POUR UN SON
RÉPARTI
• Le son réparti étant le son général sur l'ensemble d'une zone,
disposez les enceintes aussi uniformément que possible pour obtenir
une couverture sonore égale sur toute la zone.
• Positionnez les enceintes gauches et droites à peu près à la même
distance des positions des auditeurs principaux.
• Pour éviter des «points chauds» où le son est trop fort, prévoyez
d'utiliser plus d'enceintes, toutes réglées pour diffuser à un volume
inférieur.
POSITIONNEMENT DES ENCEINTES POUR LA
STÉRÉO À DEUX CANAUX
Placez les enceintes gauches et droites à la même distance de la zone
d'écoute principale (ou aussi proches de la même distance que possible).
Les distances entre les enceintes et leurs parois latérales les plus proches
doivent être aussi égales que possible.
Distance
égale
Distance
égale
Enceinte
gauche Enceinte droite
Idéalement, la distance entre les enceintes gauches et droites doit être
légèrement inférieure à leurs éloignements de la zone d'écoute principale.
POSITIONNEMENT DES ENCEINTES POUR LE CINÉMA
À DOMICILE
Les enceintes avant gauches et droites doivent être de chaque côté du
moniteur vidéo, avec leurs haut-parleurs aigus aussi proches du niveau
de l'oreille que possible.
• Les enceintes avant gauches et avant droites doivent être
relativement proches des côtés du moniteur vidéo. Par exemple, des
enceintes avant gauches et avant droites utilisées avec un moniteur
vidéo de 1,3 m (50 pouces) ne doivent généralement pas être
séparées de plus de 2 m (80 pouces).
• L'enceinte centrale doit être alignée sur l'axe central du moniteur
vidéo. Son haut-parleur aigu ne doit pas être à plus de 0,6 m
(2 pieds) au-dessus ou en dessous des haut-parleurs aigus des
enceintes avant gauches et droites.
• Le guide d'ondes JBL HDI conservera une répartition sonore égale
et une expérience d'écoute hautes performances même quand les
enceintes encastrées avant sont installées au-dessus du niveau
de l'oreille. Cela offre plus de souplesse au positionnement des
enceintes pendant l'installation.
Positionnement des enceintes pour 5.1 canaux
• Dans un système 5.1 canaux, les enceintes d'ambiance gauches et
droites doivent être sur les côtés de la zone d'écoute principale, à
1,5 m - 2,1 m (5 pi.-7 pi.) du sol.
Avant gauche Avant droiteCentre
Moniteur vidéo
Surround
gauche Surround droite
Positionnement des enceintes pour 7.1 canaux
• Dans un système 7.1 canaux, les enceintes d'ambiance gauches et
droites doivent être directement sur les côtés de la zone d'écoute
principale, à 1,5 m - 2,1 m (5 pi.-7 pi.) du sol.
• Dans un système 7.1 canaux, les enceintes d'ambiance arrière
gauches et droites doivent être sur la paroi arrière, écartées de
0,9m - 1,8m (3 pi. - 6 pi.) et à 1,5 m - 2,1 m (5 pi.-7 pi.) du sol.
3' – 6'
(0,9m – 1,8m)
Avant gauche Avant droiteCentre
Moniteur vidéo
Surround
gauche Surround droite
Surround
arrière gauche Surround arrière droite

11
Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français
INSTRUCTIONS D'INSTALLATION
Les enceintes architecturales JBL sont extrêmement simples à installer.
Cependant, si vous ne pouvez pas comprendre et suivre clairement et
complètement les instructions du présent manuel, ou si vous n'êtes pas
entièrement sûr de votre capacité à installer ces enceintes correctement,
veuillez contacter votre distributeur ou un installateur qualifié.
AVERTISSEMENT: HARMAN International ne
supporte aucune responsabilité pour une
installation incorrecte du matériel, pour des
blessures ou des dommages aux produits
provenant d'une installation incorrecte ou de la
chute d'une enceinte.
BRANCHEMENT À L'AMPLIFICATEUR
ATTENTION: COUPEZ L'ALIMENTATION
Vous devez brancher les câbles des enceintes avant de les
installer complètement. Afin de ne pas endommager le système
audio et de ne pas vous blesser par un court-circuit ou une
décharge électriques accidentels pendant l'installation, éteignez
tout le système audio avant de commencer l'installation des
enceintes.
Câbles des enceintes
Utilisez du câble d'enceinte de haute qualité pour obtenir les meilleures
performances de vos enceintes encastrées JBL.
• Pour des longueurs de câble ne dépassant pas 15 m (50 pieds),
utilisez un câble d'enceinte d'une section au moins égale à
1,31mm² (calibre 16).
• Pour des longueurs de câble entre 15 m et 30 m (50 à 100 pieds),
utilisez un câble d'enceinte d'une section au moins égale à
3,31mm² (calibre 12).
• Pour des longueurs de câble supérieures à 30m (50 pieds), utilisez
un câble d'enceinte d'une section au moins égale à 5,26mm²
(calibre 10).
Remarque: tous les câbles des enceintes doivent se conformer à tous
les codes et construction et de sécurité locaux pour l'utilisation dans
les applications encastrées.
Branchements

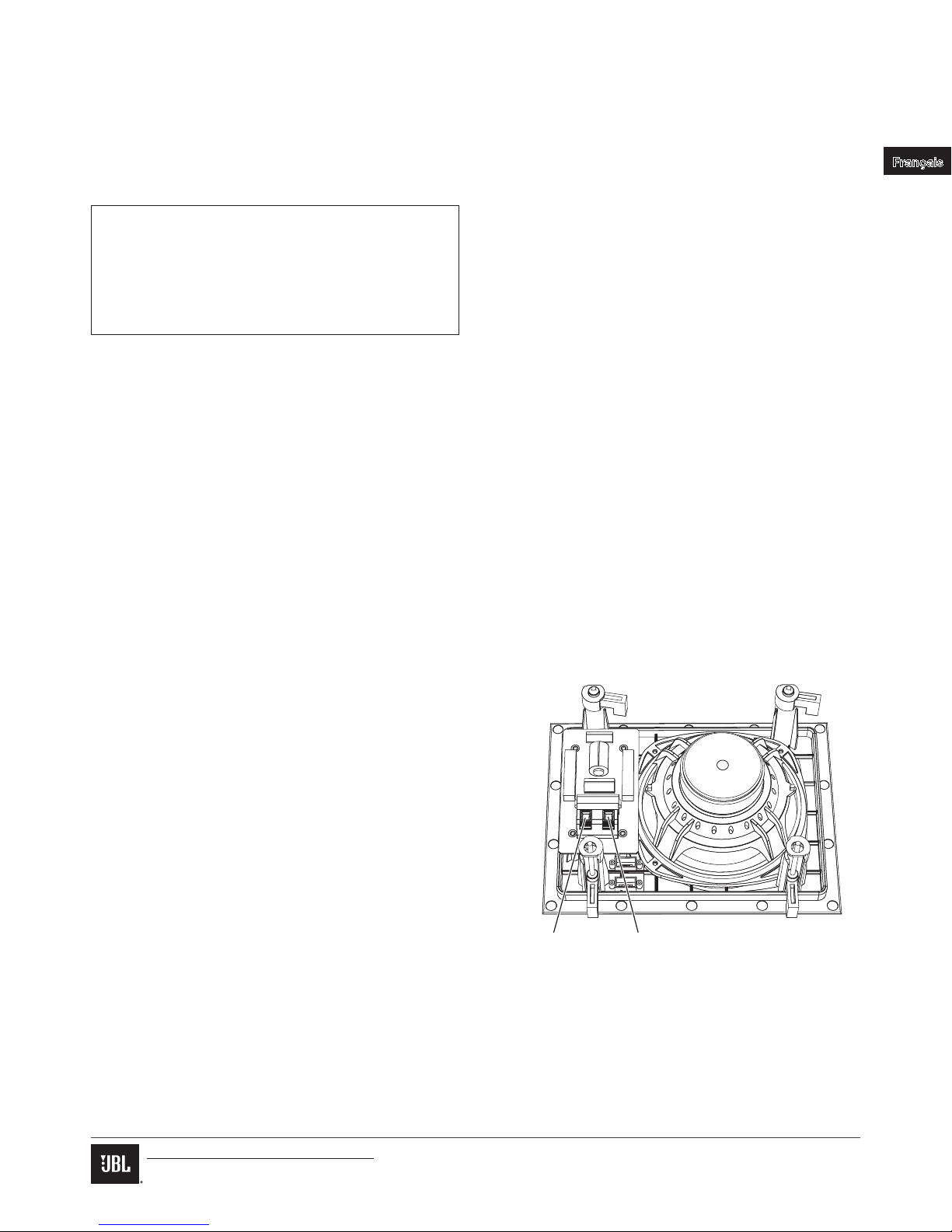

Connectez la borne positive (+) de chaque canal au dos de l'amplificateur
ou du récepteur à la borne positive (rouge) de l'enceinte correspondante;
connectez la borne négative (-) de chaque canal au dos de l'amplificateur
ou du récepteur à la borne négative (noire) de l'enceinte correspondante.
N'inversez pas les polarités (ne connectez pas + sur- ou -sur +)
pendant le branchement. Ceci dégraderait l'image stéréo et réduirait les
performances des graves.
Borne négative
(noire)
Borne positive
(rouge)
Appuyez sur la borne pour ouvrir le trou; insérez l'extrémité dénudée du
fil dans le trou et relâchez la borne pour bloquer le fil.
ATTENTION: afin d'éviter des court-circuits qui peuvent
endommager votre équipement, veillez à ce que les brins
métalliques positifs et négatifs ne se touchent pas et ne touchent
pas de parties métalliques telles que le châssis d'une enceinte.

12 Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français

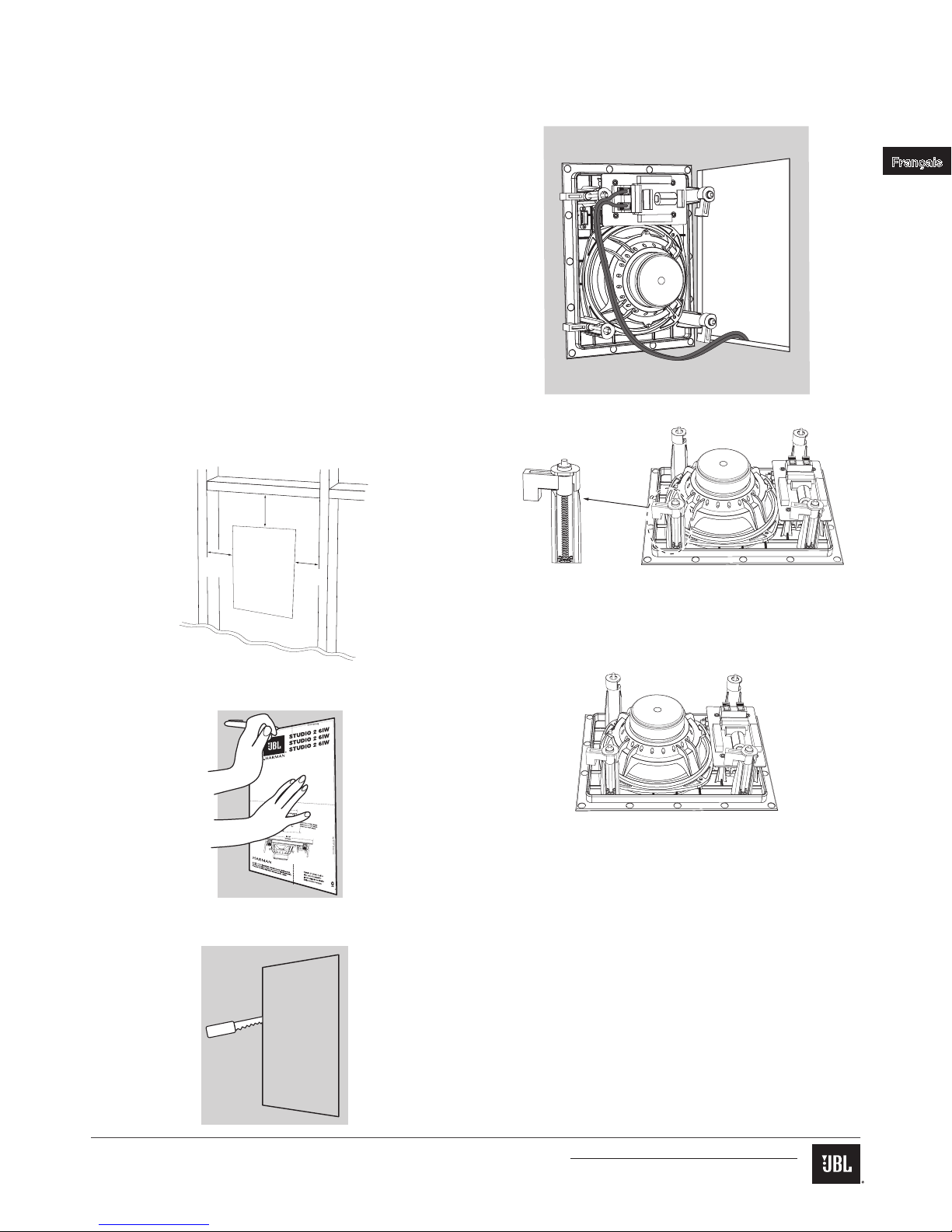

MONTAGE DES ENCEINTES
Pour une construction neuve
Si vous souhaitez préinstaller uns structure de base pour les enceintes
avant la pose des cloisons sèches dans une construction neuve, vous
devrez acheter un kit de structure de base pour votre modèle d'enceinte
chez votre distributeur JBL agréé. Les instructions de montage détaillées
sont fournies avec le kit de base. Après la pose de la cloison sèche, suivez
les instructions d'installation de la section Pour une construction existante
ci-dessous.
Pour une construction existante
Remarque: la procédure d'installation est la même pour tous les
modèles couverts par ce manuel.
1. Vérifiez que la cloison sèche, le contreplaqué ou un autre matériau
mural présente une épaisseur d'au moins 13mm - 51mm (1/2" – 2")
et qu'il peut supporter le poids de l'enceinte installée.
Veillez à laisser au moins 25,4mm (1") entre le bord du gabarit
d'installation fourni et un chevron ou un autre obstacle derrière la paroi,
afin que le mécanisme de verrouillage de l'enceinte dispose de la place
nécessaire pour s'engager complètement. Examinez les obstacles afin de
vous assurer qu'aucun montant, gaine, tube, gaine de chauffage ou retour
d'air se trouvant dans l'épaisseur du mur ne pourra gêner l'enceinte.
25,4 mm
(1")
25,4 mm
(1")
Ouverture de
montage
25,4 mm
(1")
2. Déterminez l'emplacement adéquat de l'enceinte et utilisez le gabarit
inclus avec l'enceinte pour marquer le matériau du mur.
3. Découpez la cloison sèche le long du repère que vous avez tracé lors
de l'étape 2 afin de créer l'ouverture de montage.
4. Connectez l'enceinte à l'amplificateur comme expliqué dans la section
Branchement à l'amplificateur, en page 4.
Attaches de l'enceinte
dans la position prête au
montage
5. Vérifiez que les quatre attaches de l'enceinte sont dans leur position
«prête au montage».
Attaches de l'enceinte dans la position prête
au montage

13
Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français
6. Insérez l'enceinte droit dans l'ouverture de montage. Serrez les vis de
serrage de l'enceinte sur l'avant de son déflecteur. Les attaches de
l'enceinte tourneront automatiquement en position et commenceront à
serrer l'enceinte.
• L'enceinte est correctement serrée quand vous remarquez une
résistance sur les vis de l'enceinte.
IMPORTANT: utilisez toujours un réglage de couple bas. Ne
serrez JAMAIS excessivement les vis des attaches.
Insérez l’enceinte
droit dans la découpe
de montage
Toutes les
attaches à
l'intérieur de
la découpe
de montage
Vissez les
attaches de
serrage
7. Montez la grille fournie. Les aimants puissants de la structure de
l'enceinte maintiendront la grille en place en toute sécurité.
Montez la grille fournie
Peinture de la grille
Les grilles des enceintes architecturales JBL peuvent être peintes afin de
les adapter à tous les décors. Si vous souhaitez changer la couleur de la
grille, sa finition satin fera office de sous-couche. Appliquez la procédure
suivante pour obtenir les meilleurs résultats :
1. Retirez doucement le voile de la face arrière de la grille avant de la
peindre.
2. Utilisez une peinture aérosol de haute qualité et appliquez une fine
couche de couleur. Vérifiez que les perforations de la grille restent sans
peinture. Leur remplissage avec de la peinture diminuera la qualité
audio de l'enceinte. Si des perforations sont bouchées, soufflez leur
peinture à l'air comprimé.
Remarque: si vous constatez que des perforations de grille sont
bouchées par de la peinture une fois celle-ci sèche, utilisez un poinçon
droit ou une aiguille à coudre avec précaution pour retirer la peinture.
3. Nous avons inclus des voiles de rechange. Une fois la peinture sèche,
appliquez une légère couche de colle aérosol à l'intérieur de la grille
perforée et attachez un nouveau voile. IMPORTANT: ne pulvérisez
jamais la colle sur le tissu.
RÉGLAGES
HAUT-PARLEUR AIGU À ORIENTATION RÉGLABLE
Les modèles d'enceintes en plafond JBL Studio 2 vous permettent de
régler l'orientation du haut-parleur aigu. Pour modifier l'orientation,
appuyez sur la bague extérieure du haut-parleur aigu comme représenté
dans l'illustration ci-dessous. Veillez à ne pas toucher le diaphragme ou la
suspension du haut-parleur aigu.
COMMANDE DE NIVEAU DES FRÉQUENCES ÉLEVÉES
La commande de niveau des fréquences élevées vous permet d'ajuster
avec précision la production de fréquences élevées des enceinte afin de
compenser divers environnements acoustiques. Cette commande a trois
réglages:
+: génération des fréquences élevées renforcée. Réglez le
commutateur dans cette position si la pièce présente plusieurs
caractéristiques d'absorption de l'énergie sonore haute fréquence, telles
qu'une moquette épaisse, des rideaux ou des meubles recouverts de
tissus.
0: génération des fréquences élevées normale. Réglez le
commutateur sur cette position pour la plupart des installations.

14 Enceinte architecturale murale JBL Studio 2
Mode d'emploi
Français
–: génération des fréquences élevées diminuée. Réglez le
commutateur sur cette position si la pièce présente plusieurs
caractéristiques qui reflètent l'énergie sonore haute fréquence, telles que
des grandes fenêtres nues, des sols dallés non recouverts ou de grandes
surfaces de parois nues, ou si les enceintes sont utilisées sans leurs
grilles.
NIVEAUX DE SORTIE EXCESSIFS
Vos enceintes JBL utilisent des haut-parleurs conçus spécifiquement et
des composants réseau de haute qualité comprenant des filtres d'ordre
élevé aux coupures raides qui réduisent le risque de dommage aux haut-
parleurs des différentes enceintes et qui contribuent à la préservation
de leurs performances même dans des conditions de fonctionnement
extrêmes. Toutes les enceintes ont cependant des limites si la diffusion
est continue. Pour étendre ces limites, évitez la diffusion à des niveaux de
volume qui créent un son distordu ou à fortes contraintes.
OBTENTION DU SERVICE
Pour obtenir du service, contactez un distributeur JBL agréé. Consultez la
Garantie limitée, en page 7 pour plus d'informations.
DIMENSIONS
Dimensions de
l'ouverture de montage
Profondeur de
montage
Encombrement
(avec grille)
STUDIO 2
6IW
(H x L): 249mm x 185mm
(9-13/16" x 7-9/32")
91mm (3-19/32") (H x L): 276mm x 212mm
(10-7/8" x 8-11/32")
STUDIO 2
8IW
(H x L): 303 mm x 227 mm
(11-15/16" x 8-15/16")
97 mm (3-13/16") (H x L): 13" x 10"
330mm x 254mm
STUDIO 2
55IW
(H x L): 359mm x 163mm
(14-1/8" x 6-13/32")
76mm (3,0") (H x L): 384mm x 188mm
(15-1/8" x 7-13/32")
Les dimensions peuvent être modifiées sans préavis.
Pour connaître les caractéristiques de performances complètes, visitez le
site Web de JBL: www.jbl.com.
GARANTIE LIMITÉE
Les enceintes série JBL sont garanties contre les défauts. La durée de la
garantie de l'enceinte dépend des lois du pays de l'achat. Votre détaillant
JBL local peut vous aider à déterminer la durée de votre garantie.

STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW
Altavoz arquitectónico integrado mural
Manual de instrucciones

16 Altavoz arquitectónico integrado mural JBL Studio 2
Manual de instrucciones
Español
ACERCA DE LOS ALTAVOCES
INTEGRABLES MURALES JBL®
Durante más de 68 años, los ingenieros de JBL®se han implicado
en cualquier aspecto de la grabación y reproducción de música y
películas, desde conciertos en directo a las grabaciones que reproduce
en movimiento y en su hogar, vehículo u oficina. Confiamos en que el
sistema JBL que ha elegido le proporcione tota la nota de diversión que
espera - y que cuando piense en comprar un equipo de audio adicional,
elija una vez más los productos JBL.
CARACTERÍSTICAS PRINCIPALES DE LOS
ALTAVOCES INTEGRABLES MURALES
• Woofers de amplia gama con envolventes de goma que proporcionan
una salida elevada con baja distorsión.
• Altavoz de agudos de 1" (25mm) de cúpula de seda con una guía de
ondas integrada que proporciona una respuesta óptima tanto en el
eje como fuera del eje.
• Red de corte de frecuencias de alto orden que proporciona una
reproducción precisa del timbre.
REGISTRO DE PRODUCTO
Dedique unos instantes a registrar su producto en el sitio web en
www.jbl.com. Esto nos permitirá tenerle informado de nuestros avances
más recientes y a conocer a nuestros clientes y ofrecerles productos a la
medida de sus necesidades y expectativas.
CONTENIDOS DE LA CAJA
La caja del altavoz para integrar mural JBL debe contener los elementos
siguientes:
1 x Altavoz integrable mural JBL
1 x Rejilla
1 x Paño de rejilla adicional
1 x Plantilla de montaje
1 x Manual de instrucciones
DESEMBALAJE DEL ALTAVOZ
Desembale el sistema con cuidado. Si sospecha que se hayan podido
producir daños durante el transporte, informe inmediatamente de ello a
su distribuidor o al servicio de entrega. Conserve la caja de envío y los
materiales de embalaje para usos futuros.
CONSIDERACIONES DE INSTALACIÓN
Sus nuevos altavoces JBL están diseñados para funcionar con una
precisión excepcional. No obstante, el rendimiento real de cualquier
altavoz depende de la colocación del altavoz en la sala de escucha y de
la acústica de esta sala. No todos los lugares de escucha ofrecen las
condiciones idóneas en estos dos factores. Por consiguiente, prestar
atención a la colocación de los altavoces integrables murales JBL tendrá
un efecto apreciable en el rendimiento general de los altavoces.
CONVENCIONES DE LA DOCUMENTACIÓN
Este documento contiene instrucciones generales de seguridad,
instalación y uso de los altavoces integrables murales JBL STUDIO 2
6IW, 8IW y 55IW. Es importante leer este documento antes de tratar
de usar este producto. Preste atención especial a:
ADVERTENCIA: Llama la atención sobre un
procedimiento, una práctica, una situación
o similar que, si no se realiza o respeta
correctamente, podría dar lugar a lesiones o la
muerte.
PRECAUCIÓN: Llama la atención sobre un procedimiento,
una práctica, una situación o similar que, si no se realiza
o respeta correctamente, podría dar lugar a daños o a la
destrucción del producto, total o parcialmente.
Nota: Llama la atención sobre información que ayuda a instalar o
usar el producto.

17
Altavoz arquitectónico integrado mural JBL Studio 2
Manual de instrucciones
Español
COLOCACIÓN DEL ALTAVOZ PARA OBTENER UNA
BUENA DISTRIBUCIÓN DEL SONIDO
• Puesto que el sonido distribuido se oye repartido por toda una zona,
coloque los altavoces de la forma más uniforme posible para obtener
una cobertura uniforme en toda la zona.
• Coloque los altavoces izquierdo y derecho aproximadamente a la
misma distancia de las ubicaciones principales de escucha.
• Para evitar "puntos calientes", donde el sonido es demasiado intenso,
utilice más altavoces, cada conjunto de ellos con un volumen menor.
COLOCACIÓN DE LOS ALTAVOCES PARA ESTÉREO
DE DOS CANALES
Coloque los altavoces derecho e izquierdo a la misma distancia del área
de escucha principal (o a la distancia más parecida posible). La distancia
de cada altavoz a la pared lateral más próxima también debe ser tan
parecida como sea posible.
Misma
distancia
Misma
distancia
Altavoz
izquierdo Altavoz derecho
En una situación ideal, la distancia entre los altavoces izquierdo y derecho
debería ser ligeramente menor que sus distancias a la zona de escucha
principal.
COLOCACIÓN DE LOS ALTAVOCES PARA CINE EN
CASA
Los altavoces frontales izquierdo y derecho deben ubicarse a ambos lados
de la pantalla de vídeo, con sus altavoces de agudos tan cerca del nivel
del oído como sea posible.
• Los altavoces delantero izquierdo, central y delantero derecho deben
estar relativamente cerca de los lados de la pantalla de visualización
de vídeo. Por ejemplo, por lo general, los altavoces delantero
izquierdo y delantero derecho para una pantalla de visualización de
vídeo de 1,3m (50 pulgadas) no deberían estar separados más de
2m (80pulgadas).
• El altavoz central debería estar alineado con el centro de la pantalla
de visualización de vídeo. Su altavoz de agudos no debe estar más
de 0,6m por encima o debajo de los altavoces de agudos de los
altavoces frontales derecho e izquierdo.
• La guía de ondas JBL HDI mantiene una dispersión uniforme del
sonido y una experiencia de escucha de alto rendimiento incluso
cuando los altavoces frontales integrados murales se instalan por
encima del nivel del oído. Esto permite una colocación más flexible
de los altavoces durante la instalación.
Colocación de altavoces para 5.1 canales
• En un sistema de 5.1 canales, los altavoces envolventes izquierdo
y derecho deben ubicarse a ambos lados del área de escucha
principal, a 1,5m - 2,1m del suelo.
Colocación de altavoces para 7,1 canales
• En un sistema de 7.1 canales, los altavoces envolventes izquierdo
y derecho deben ubicarse directamente ambos lados del área de
escucha principal, a 1,5m - 2,1m del suelo.
• En un sistema de 7,1 canales, los altavoces envolventes izquierdo
y derecho deben ubicarse a ambos lados del área de escucha
principal, a 1,5m - 2,1m del suelo.
3' – 6'
(0,9m – 1,8m)

Frontal izquierdo Frontal derechoCentral
Pantalla de vídeo
Envolvente
izquierdo Envolvente derecho
Envolvente posterior
izquierdo
Envolvente posterior
derecho
Frontal izquierdo Frontal derechoCentral
Pantalla de vídeo
Envolvente
izquierdo Envolvente derecho

18 Altavoz arquitectónico integrado mural JBL Studio 2
Manual de instrucciones
Español
INSTRUCCIONES DE INSTALACIÓN
Los altavoces arquitectónicos JBL son muy fáciles de instalar. No
obstante, si no puede comprender y seguir las instrucciones de este
manual totalmente y con claridad, o si no está seguro de su capacidad
para instalar los altavoces correctamente, póngase en contacto con su
distribuidor o con un instalador cualificado.
ADVERTENCIA: HARMAN International no asume
ninguna responsabilidad por la instalación
inadecuada de hardware ni de daños personales
o daños en los productos que resulten de una
instalación inadecuada o un altavoz caído.
CONEXIÓN CON EL AMPLIFICADOR
PRECAUCIÓN: QUITAR LA ALIMENTACIÓN
Es necesario conectar los cables del altavoz antes de completar
la instalación del altavoz. Con el fin de proteger el sistema
de audio y a usted mismo de daños o lesiones a causa de
cortocircuitos eléctricos o picos de tensión accidentales durante
la instalación, APAGUE todos los sistemas de audio antes de
empezar a instalar el altavoz.
Cable para los altavoces
Utilice cable para altavoces de alta calidad para obtener el máximo
rendimiento de sus altavoces integrados murales JBL.
• En el caso de longitudes de cable mayores que 15m, utilice por lo
menos cable de calibre 16.
• En el caso de longitudes de cable entre 15y30m, utilice por lo
menos cable de calibre 12.
• En el caso de longitudes de cable mayores que 30m, utilice por lo
menos cable de calibre 10.
Nota: Todos los cables para altavoces deben cumplir con todos los
códigos de seguridad y de construcción de la zona para aplicaciones
integradas murales.
Conexiones
Conecte el terminal positivo (+) de cada canal de la parte posterior
del amplificador o receptor al terminal positivo (rojo) del altavoz
correspondiente. Conecte el terminal negativo (-) de cada canal de la
parte posterior del amplificador o receptor al terminal negativo (negro) del
altavoz correspondiente. No invierta las polaridades (esto es, no conecte
+ con - ni - con +) al realizar las conexiones. Hacerlo puede perjudicar a
la distribución espacial y reducir la respuesta de bajos.

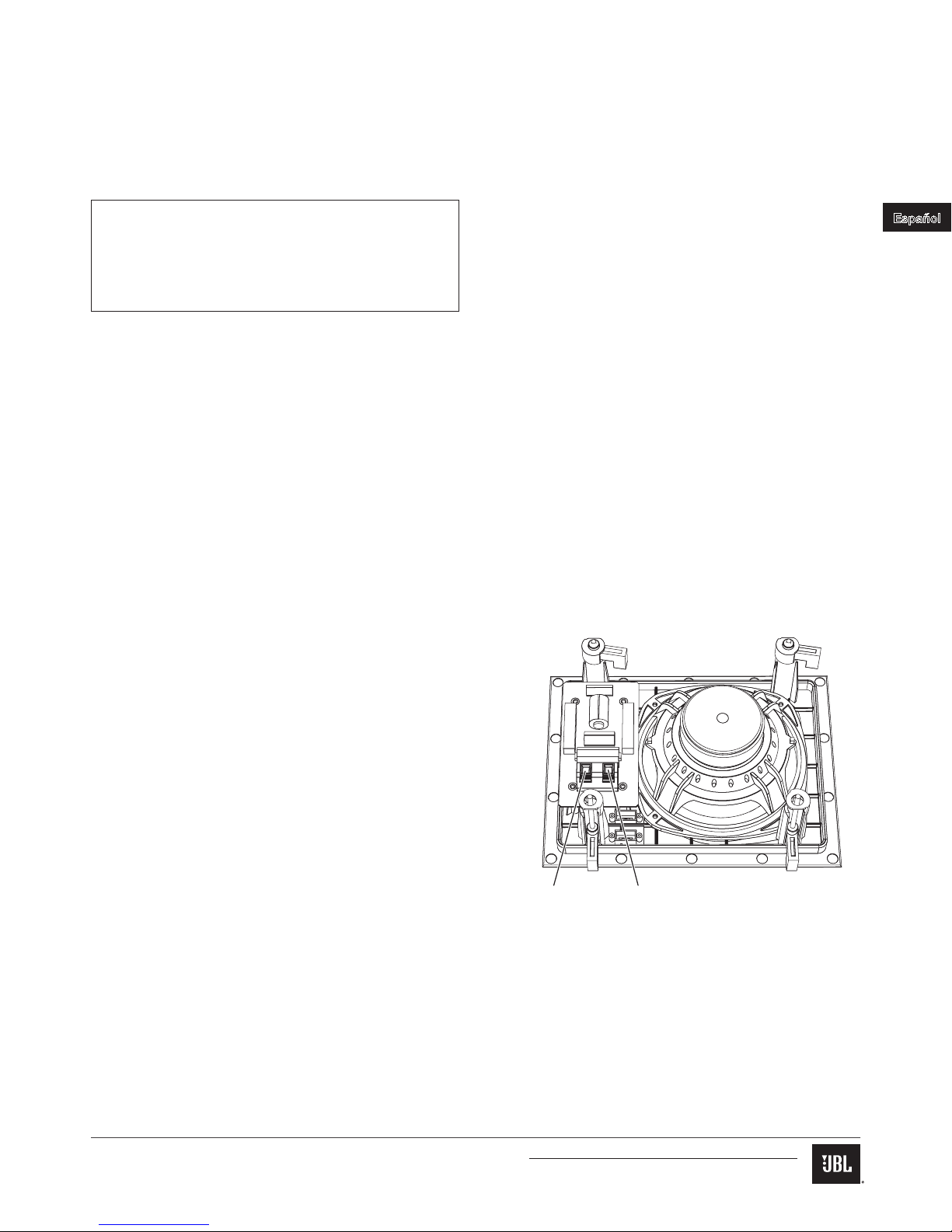

Terminal negativo
(Negro)
Terminal positivo
(Rojo)
Presione sobre el poste para abrir el orificio. Inserte el extremo pelado del
cable en el orificio y suelte el poste para fijar el cable.
PRECAUCIÓN: Para evitar cortocircuitos que pueden dañar
el equipo, asegúrese de que las hebras de cable positivas y
negativas no se toquen entre si y que no toquen ninguna pieza
metálica como el marco del altavoz.

19
Altavoz arquitectónico integrado mural JBL Studio 2
Manual de instrucciones
Español

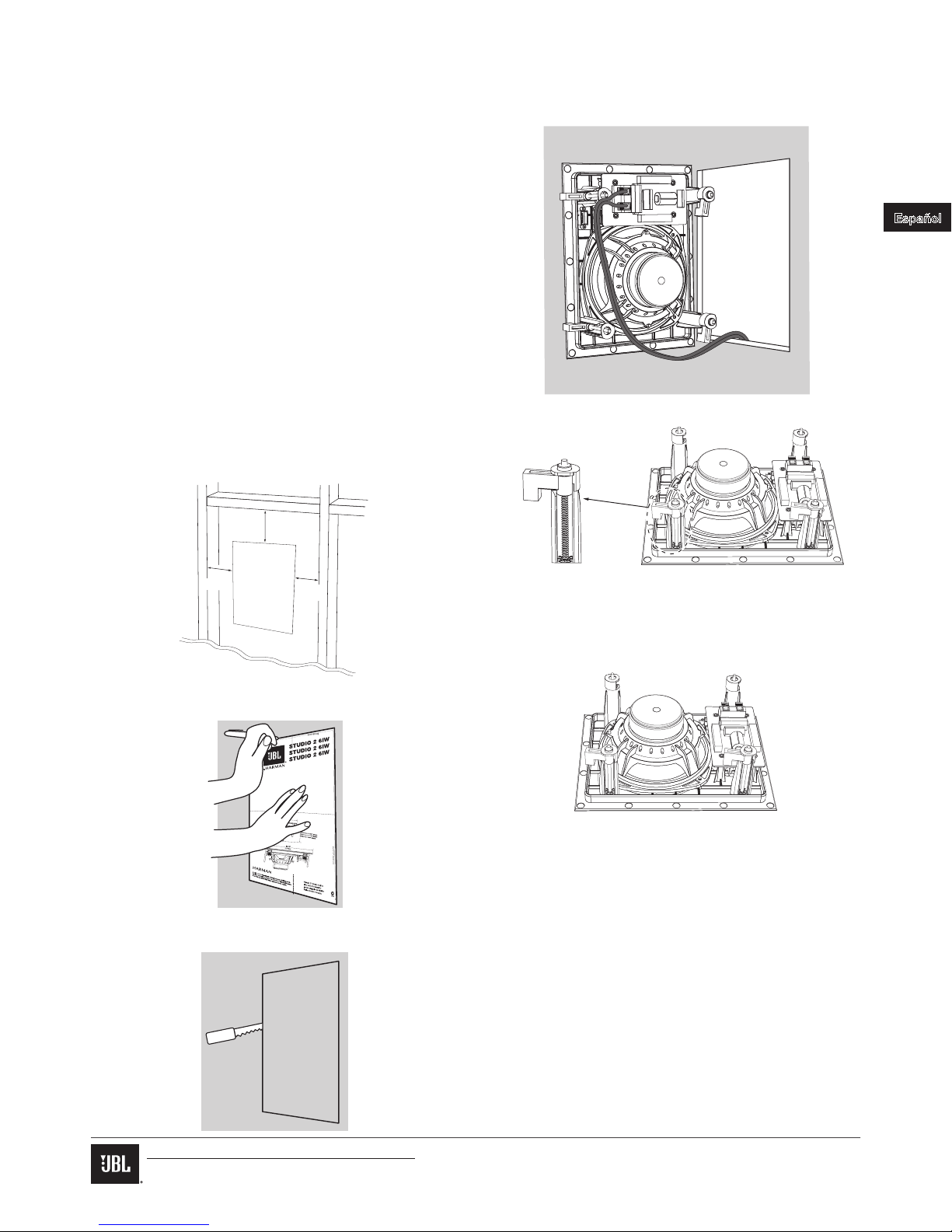

MONTAJE DE LOS ALTAVOCES
Para nueva construcción
Si desea preinstalar un marco para encastar los altavoces antes de
realizar el acabado de la pared en una construcción nueva, deberá
comprar el kit de bastidor adecuado para encastar el modelo de
altavoz específico en su distribuidor JBL. El kit de encastado contiene
instrucciones detalladas de montaje. Después del acabado de la pared,
siga las instrucciones de instalación de En una construcción existente a
continuación.
En una construcción existente
Nota: El procedimiento de instalación es el mismo para todos los
modelos que abarca este manual.
1. Asegúrese de que el enyesado, contrachapado u otro material del techo
tenga un grosor de 13mm a 51mm y sea capaz de sostener el peso
del altavoz que se vaya a instalar.
Asegúrese de dejar por lo menos 25,4mm entre el borde de la plantilla
de instalación suministrada y cualquier regata u otra obstrucción
detrás de la pared, de modo que el mecanismo de sujeción del altavoz
tenga lugar suficiente como para accionarse totalmente. Analice las
obstrucciones para asegurarse de que no haya varillas, tramos de
conductos, tuberías, tubos de calefacción ni retornos de aire en la cavidad
de la pared que puedan interferir con el altavoz.
1"
25,4 mm 1"
25,4 mm
1"
25,4 mm
Apertura
de montaje
2. Determine la ubicación correcta del altavoz y utilice la plantilla incluida
con el altavoz para marcar el material del techo.
3. Corte el acabado de la pared por la marca realizada en el paso 2 con el
fin de crear una abertura para el montaje.
4. Conecte el altavoz al amplificador tal como se describe en Conectar el
amplificador, en la página 4.
Anclajes del altavoz
en posición lista para
montar
5. Asegúrese de que los cuatro anclajes del altavoz estén en posición
"lista para montar".
Anclajes del altavoz en posición lista para
montar

20 Altavoz arquitectónico integrado mural JBL Studio 2
Manual de instrucciones
Español
6. Inserte el altavoz derecho en la abertura de montaje. Apriete
los tornillos de los anclajes del altavoz en la parte delantera
del sonodeflector del altavoz. Los anclajes del altavoz giran
automáticamente hacia su posición y empiezan a sujetar el altavoz.
• Cuando se nota resistencia en los tornillos, significa que el altavoz está
correctamente sujeto.
IMPORTANTE: Utilice siempre montajes con par de apriete
bajo. No apriete NUNCA en exceso los tornillos de Los
anclajes.
Insertar el altavoz
recto hacia el troquel
de montaje
Todas las
sujeciones
dentro del
troquel de
montaje
Apretar los
tornillos de
fijación
7. Monte la rejilla suministrada. Unos potentes imanes situados en el
marco del altavoz sostienen la rejilla en su lugar con firmeza.
Montar la rejilla suministrada
Pintado de la rejilla
Las rejillas de los altavoces arquitectónicos JBL se pueden pintar para
ajustarlas a cualquier decoración. Si desea cambiar el color de la rejilla,
su acabado satinado funcionará como imprimación. Para obtener el mejor
resultado, siga este procedimiento.
1. Quite con cuidado el tejido de rejilla de la parte posterior de la rejilla
antes de pintarla.
2. Utilice pintura en espray de alta validad para aplicar un recubrimiento
fino de color. Asegúrese de que las perforaciones de la rejilla queden
libres de pintura. Si se llenan de pintura, disminuirá la calidad
del sonido del altavoz. Si hay algún orificio embozado, utilice aire
comprimido para soplar la pintura y quitarla del orificio.
Nota: Si encuentra alguna perforación de la rejilla embozada después
de secarse la pintura, utilice una aguja o una chincheta para quitar
cuidadosamente la pintura.
3. Se suministran tejidos de rejilla de recambio. Cuando la pintura esté
seca, aplique un ligero recubrimiento de adhesivo en espray en la
parte interior de la rejilla perforada y coloque un tejido de rejilla nuevo.
IMPORTANTE: No pulverice nunca el adhesivo sobre el tejido.
AJUSTES
ALTAVOZ DE AGUDOS DE ÁNGULO AJUSTABLE
Los modelos de altavoz integrado en el techo JBL Studio 2 permiten
ajustar el ángulo del altavoz de agudos. Para cambiar el ángulo, presione
sobre el anillo exterior del altavoz de agudos tal como se muestra en
la ilustración siguiente. Tenga cuidado de no tocar el diafragma o la
suspensión del altavoz de agudos.
CONTROL DEL NIVEL DE ALTA FRECUENCIA
El control de nivel de alta frecuencia permite ajustar la salida de alta
frecuencia del altavoz para compensar los distintos entornos acústicos.
El control tiene tres ajustes:
+: Aumenta la salida de alta frecuencia. Ajuste el conmutador en esta
posición si la sala tiene muchos elementos que absorban la energía del
sonido de alta frecuencia, como alfombras gruesas, cortinas o muebles
tapizados con tela.
0: Salida de alta frecuencia normal. Esta es la posición adecuada del
interruptor para la mayoría de instalaciones.
