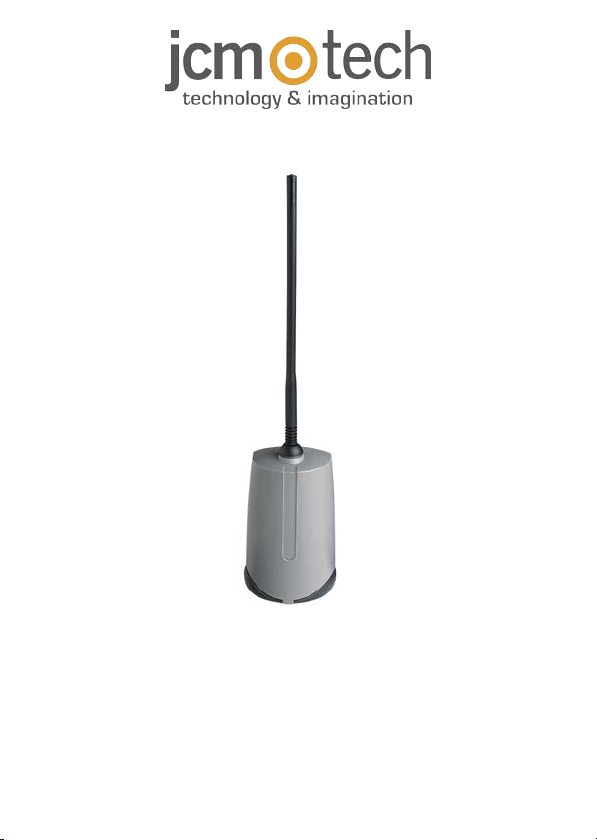

JCM Technologies ACTIVA User manual

ACTIVA

Introduction 4
General data 5
Chassis attachment 5
Connections terminals 6
Installation 7
Regulatory Data 8
EU Declaration of conformity 8
Introducción 9
Datos técnicos 10
Fijación de la caja 10
Bornes de conexión 11
Instalación 12
Datos reglamentarios 13
Declaración de conformidad UE 13
Introduction 14
Données techniques 15
Fixation du boîtier 15
Bornes de connexion 16
Installation 17
Données réglementaires 18
Déclaration de conformité UE 18
Einführung 19
Technische Daten 20
Einbau 20
Anschlußklemme 21
Installation 22
Daten 23
jcmtechnologies
2

EU-Konformitätserklärung 23
Introduzione 24
Dati tecnici 25
Fissaggio della scatola 25
Morsetti di collegamento 26
Installazione 27
Dati regolamentari 28
Dichiarazione di conformità UE 28
jcmtechnologies
3

Introduction
ACTIVA antenna (Dynamic code):
This external antenna is very usefull for facilities where the reception of the built-in
antenna is not good (for example: long distances, access ramps or underground gar-
ages, large metal surfaces, ...). In addition to its antenna functions, it also contains
the entire receiving piece and enables different receiving points of a facility to be
improved or extended (up to a maximum of 200 meters). As the decoder unit is
always located inside the building, it makes the facility completely invulnerable.

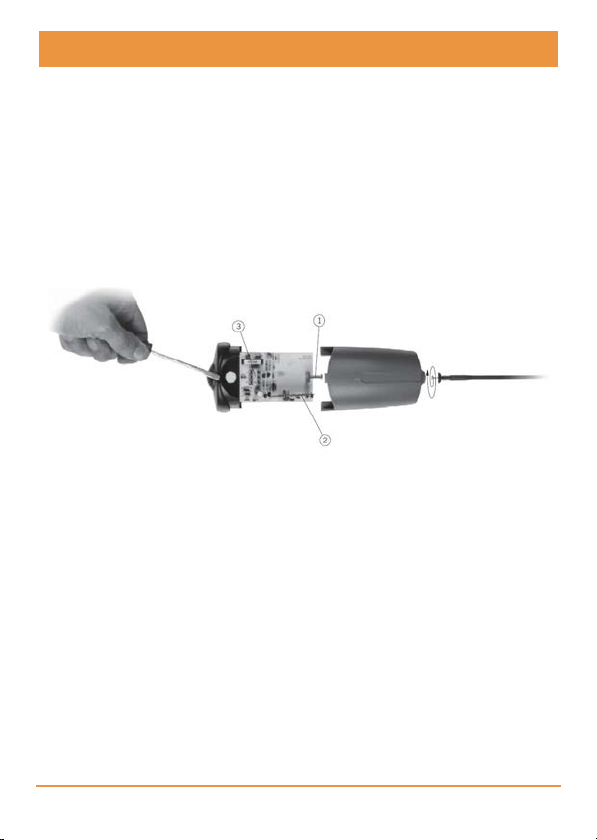

1AERIAL CONNECTOR 2RADIO CARD
3RECEIVER UNIT / CONNECTION TERMINAL / POWER SUPPLY
CONNECTION / EXIT SIGNAL
jcmtechnologies
4

General data
Parameter Value
Frequency 433.92 MHz
Antenna Built-in adjustable
Certificate Meets European std I-ETS 300 220
Power 12 V.DC
Sensitivity > 100 dBm
Power consumptionat
work / at rest 7 mA / 20 mA
Working temperature 0 - 70°C
Waterlight IP 44
Dimensions 112 x 72 x 51 mm
Chassis attachment
The antenna comprises four different pieces: a rear cover, circuit, front curved cover
and adjustable antenna.
1. Attach the rear of the box to the wall using the plugs and screws supplied.
2. Attach the circuit to the rear of the box.
3. Pass the cables through the bottom of the microreceiver.
4. Slide the front of the ACTIVA antenna over the track in the rear cover.
5. Screw the antenna to the top of the chassis.
jcmtechnologies
5

Connections terminals
+ Alimentación, 12 V
-Supply voltage,
ground
S Coded signal
Disconnect the power before handling.
•Connect the three terminals to match the settings on the receiver unit installed
inside.
•To connect the ACTIVA antenna and the receiver unit located inside the facility, use
a 3-wire twisted sheathed cable.

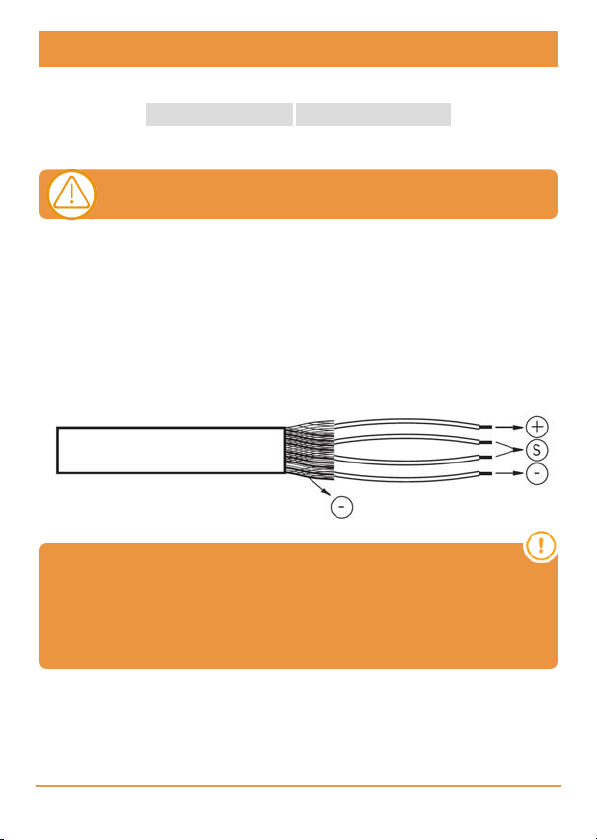

In the case of using standard 4-strand cable, the correct connection is as follows:
Cable connection enlarged

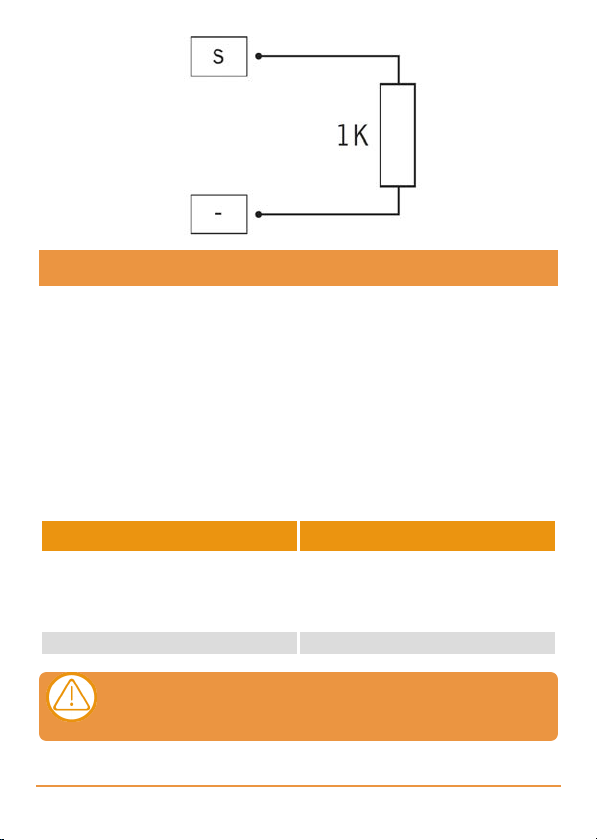

For extreme cases of more than 200 metres distance, the cable
can be extended some metres further by placing a 1K resistance
between the "S" and "-" terminals, always depending on the inter-
ference that may arise in the installation itself.
jcmtechnologies
6

Installation
Place the antenna outdoors to ensure optimal reception. Since the codes are stored in
the decoder and not in the antenna, this does not pose any possible breach of secur-
ity.
•It disposes of an adjustable antenna.
•Do not place the ACTIVA antenna less than five meters from any other receiver
and/or ACTIVA antenna.
Table showing the cable section to use, according to the distance between the
receiver and the operative antenna:
From 1 to 3 operative antennae connected to the same receiver
Cable section Maximum distance
0,5 mm2 200 m
From 4 to 7 operative antennae connected to the same receiver
1 mm2 200 m
Avoid placing near metal objects. If unavoidable, tilt
the antenna 90°C to position it perpendicular to these
objects.
jcmtechnologies
7

Regulatory Data
EU Declaration of conformity
The manufacturer JCM TECHNOLOGIES, S.A. declares that the product ACTIVA
complies with the relevant fundamental requirements of the RED Directive
2014/53/EU and of the RoHS Directive 2011/65/EU.
See website https://www.jcm-tech.com/declarations/
JCM TECHNOLOGIES, SA
C/COSTA D'EN PARATGE, 6B
08500 VIC (BARCELONA)
SPAIN
jcmtechnologies
8
UM_3200070_ACTIVA_5ID_Rev03

Introducción
Antena ACTIVA (Dynamic code):
Este equipo permite cubrir la necesidad de una recepción exterior directa en los casos
en que la del receptor o cuadro de maniobra ubicados en el interior, se vea obs-
taculizada por grandes distancias, rampas de acceso a garajes subterráneos, gran-
des superficies metálicas, etc. Su reducido tamaño y fácil instalación lo convierten en
un equipo de recepción idóneo.
La Antena ACTIVA no contiene la parte de descodificación de códigos en su circuito y
es el receptor interno quien determina si la señal recibida a través del cable es la
correcta o no. Esta configuración garantiza la imposibilidad de sabotajes o mani-
pulaciones indeseadas.

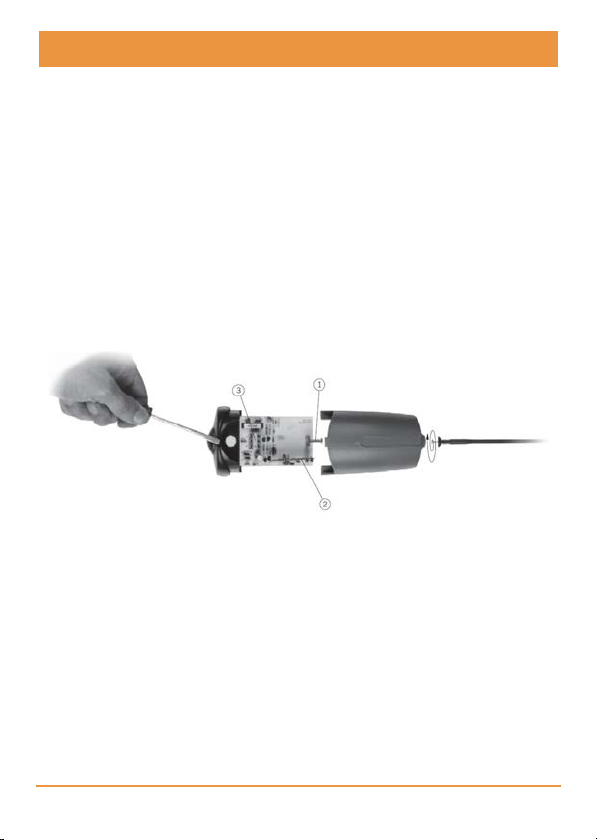

1CONECTOR ANTENA 2TARJETA DE RADIO
3BORNE CONEXIÓN / EQUIPORECEPTOR / ENTRADA
ALIMENTACIÓN /SALIDA SEÑAL
jcmtechnologies
9

Datos técnicos
Parámetro Valor
Frecuencia 433,92 MHz
Alimentación 12 V D.C.
Número máximo de antenas
conectables 3 en paralelo
Antena Incorporada orientable
Certificación s/norma europea I-ETS 300 220
Estanqueidad IP 44
Sensibilidad mejor que -100 dBm
Consumo reposo/ fun-
cionamiento 7 mA / 20mA
Temperatura fun-
cionamiento 0 a 70°C
Dimensiones 112 x 72 x 51 mm
Fijación de la caja
La antena ACTIVA está compuesta por 4 piezas distintas: una tapa posterior, un cir-
cuito, una tapa frontal de forma curvada y una antena orientable.
1. Fijar la parte posterior de la caja en la pared utilizando los tornillos y tacos sumi-
nistrados.
2. Fijar el circuito a esta parte posterior.
3. Pasar los cables por la parte inferior de la antena ACTIVA.
4. Deslizar el frontal por la guía de la tapa posterior.
5. Roscar la antena en la parte superior de la caja.
jcmtechnologies
10

Bornes de conexión
+ Alimentación, 12 V
- Alimentación, masa
S Señal codificada
Desconectar la alimentación antes de efectuar cual-
quier manipulación.
•Conectar los tres bornes coincidiendo con la configuración que hay en el equipo
receptor instalado en el interior.
•La conexión entre la antena ACTIVA y el equipo receptor situado en el interior de la
instalación se hace mediante cable manguera trenzada de 3 hilos.
En caso de utilizar cable estándar de 4 hilos, el conexionado más adecuado es el
siguiente:
Conexión cable apantallado

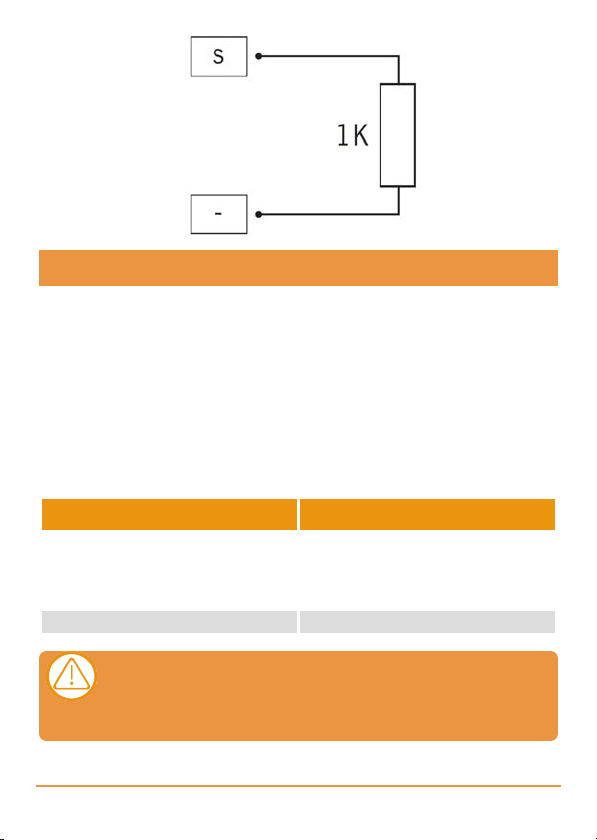

Sólo en casos extremos de más de 200 metros de distancia, colo-
cando una resistencia de 1K entre los bornes "S" y "-", se puede
alargar unos metros más de cable, dependiendo siempre de las
interferencias que pudiera haber en la propia instalación.
jcmtechnologies
11

Instalación
Colocar la antena en el exterior con el fin de obtener una óptima recepción de señal,
teniendo la seguridad que los códigos no son resistentes, sino que están en el des-
codificador.
•Posibilidad de orientar la antena.
•No situar la antena ACTIVA a menos de 5 metros de otro receptor y/o antena
ACTIVA .
Relación correspondiente a la sección de cable a utilizar, con la distancia entre el
receptor y la/s antena/s ACTIVA /s:
De 1 a 3 Activas conectadas a un mismo receptor
Sección de cable Distancia máxima
0,5 mm2 200 m
De 4 a 7 Activas conectadas a un mismo receptor
1 mm2 200 m
Evitar la proximidad de partes metálicas y si es ine-
vitable doblar la antena 90 grados en posición per-
pendicular a los mismos.
jcmtechnologies
12

Datos reglamentarios
Declaración de conformidad UE
La empresa JCM TECHNOLOGIES, S.A. declara que el producto ACTIVA cumple
con los requisitos esenciales de la Directiva RED 2014/53/UE y de la Directiva RoHS
2011/65/UE.
Ver página web www.jcm-tech.com/es/declaraciones
JCM TECHNOLOGIES, SA
C/COSTA D'EN PARATGE, 6B
08500 VIC (BARCELONA)
ESPAÑA
jcmtechnologies
13
UM_3200070_ACTIVA_5ID_Rev03

Introduction
Antenne ACTIVA (Dynamic code):
Cet équipement permet une réception extérieure directe au cas où celle du récepteur
ou du coffret de manoeuvre situés à l'intérieur de l'édifice, serait rendue impossible
(longues distances, rampes d'accès, garages souterrains ou grandes surfaces métal-
liques,...) Son format réduit et une installation facile, en font un appareil de réception
tout à fait adéquat.
L'antenne ACTIVA n'a pas de partie "décodeur" dans son circuit et c'est le récepteur
situé à l'intérieur qui détermine si le signal reçu par l'intermédiaire du câble est correct
ou non. Cette configuration garantit l'impossibilité d'un sabotage ou d'une mani-
pulation non désirée.
1CONNECTEUR ANTENNE 2CARTE DE RADIO
3BORNE CONNEXION / APPAREIL RÉCEPTEUR / ENTRÉE
ALIMENTATION / SORTIE SIGNAL
jcmtechnologies
14

Données techniques
Paramètre Valeur
Fréquence 433,92 MHz
Alimentation 12 V.d.c.
Nombre maxi.
d'antennes 3 en parallèle
Antenne Incorporée orientable
Certification selon norme européenne I-ETS 300 220
Etanche IP 44
Sensibilité Supérieure à -100 dBm
Consommation repos /
fonct. 7 mA / 20mA
Température fonct. 0 à 70°C
Dimensions 112 x 72 x 51 mm
Fixation du boîtier
L'antenne ACTIVA comprend 4 pièces distinctes: une partie postérieure, un circuit,
une partie frontale de forme incurvée et une antenne orientable.
•Fixer la partie postérieure du boîtier au mur en utilisant les chevilles et vis fournies.
•Fixer le circuit à cette partie postérieure.
•Passer les câbles par la partie inférieure de l'antenne ACTIVA.
•Glisser la partie frontale dans le rail de la partie postérieure.
•Visser l'antenne sur la partie supérieure du boîtier.
jcmtechnologies
15

Bornes de connexion
+ Alimentation
- Alimentation, masse
S Signal codifié
Débrancher l'alimentation avant d'effectuer toute mani-
pulation.
•Brancher les trois bornes de façon à coïncider avec la configuration existente dans
l'appareil récepteur installé à l'intérieur de l'édifice.
•La connexion entre l'antenne ACTIVA et l'appareil récepteur situé à l'intérieur de
l'installation se fait au moyen d'un câble tressé à 3 fils.
Si vous utilisez un câble standard à 4 fils, le meilleur branchement est le suivant:
Branchement câble blindé
Dans des cas extrêmes seulement de plus de 200 mètres de dis-
tance, en plaçant une résistance d'1K entre les bornes "S" et "-",
on peut allonger le câble de quelques mètres, selon les inter-
férences qui pourraient se produire dans l'installation.
jcmtechnologies
16

Installation
Situer l'antenne à l'extérieur afin d'obtenir une réception de signal optimale. La sécu-
rité est assurée puisque les codes ne sont pas résidents et qu'ils sont mémorisés
dans la partie décodeur à l'intérieur de l'édifice.
•Possibilité d'orienter l'antenne.
•Ne pas situer l'antenne à moins de 5 mètres d'un autre récepteur / antenne ACTIVA.
Rapport entre la section de câble à utiliser et la distance récepteur-antenne(s)
ACTIVA(s):
De 1 à 3 antennes ACTIVA branchées au même récepteur
Section de câble Distance maximale
0,5 mm2 200 m
De 4 à 7 antennes ACTIVA branchées au même récepteur
1 mm2 200 m
Eviter la proximité de parties métalliques et si cela
n'est pas possible, recourber l'antenne de 90 degrés
en position perpendiculaire à celle des éléments
métalliques.
jcmtechnologies
17

Données réglementaires
Déclaration de conformité UE
Le fabricant JCM TECHNOLOGIES, S.A. déclare que le produit ACTIVA satisfait aux
exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS
2011/65/UE.
Voir page web www.jcm-tech.com/fr/declarations-fr
JCM TECHNOLOGIES, SA
C/COSTA D'EN PARATGE, 6B
08500 VIC (BARCELONA)
ESPAGNE
jcmtechnologies
18
UM_3200070_ACTIVA_5ID_Rev03

Einführung
ACTIVA Antenne (Dynamic code):
Dieses Gerät erlaubt die Verlängerung der Empfangsweite im Falle das der Emp-
fänger nur innerhalb der Installation eingebaut werden kann oder Objekte die
Empfangseigenschaften beeinflussen. Die reduzierte Größe und die einfache Instal-
lation macht es zu einer idealen Lösung.
Die ACTIVA Antenne beinhaltet nicht den Decoder, die Decodierung erfolgt weiterhin
im Empfänger der durch die Kabelverbindung die empfangenen Signale überprüft.
1ANTENNENSTECKER 2RF-KARTE
3ANSCHLUSSKLEMME / EMPFÄNGERGERÄT / EINGANG
VERSORGUNG / AUSGANG SIGNAL
jcmtechnologies
19

Technische Daten
Parameter Wert
Frequenz 433,92 MHz
Stromspannung 12 V D.C.
Anzahl der ansteckbaren Anten-
nen 3 parallel
Antenne orientierbar
Normung I-ETS 300 220
Spritzwassergeschützt IP 44
Sensibilität besser als -100 dBm
Maße 112 x 72 x 51 mm
Verbrauch in Betrieb 7 mA 20 mA
Temperaturbereich 0 - 70°C
Einbau
Die aktive Antenne besteht aus 4 verschiedenen Teilen:
1. Abdeckung
2. Basisteil
3. Platine
4. Orientierbare Antenne
•Den basisteil mit den mitgelieferten Dübeln und Schrauben an der Wand befestigen
•Die Platine am Basisteil Befestigen
•Die Kabeln an den Klemmen befestigen
•Die Abdeckung durch die dafür vorgesehenen Schienen aufziehen
•Die Antenne aufschrauben
jcmtechnologies
20
