JCM Technologies INTERFACE RF User manual

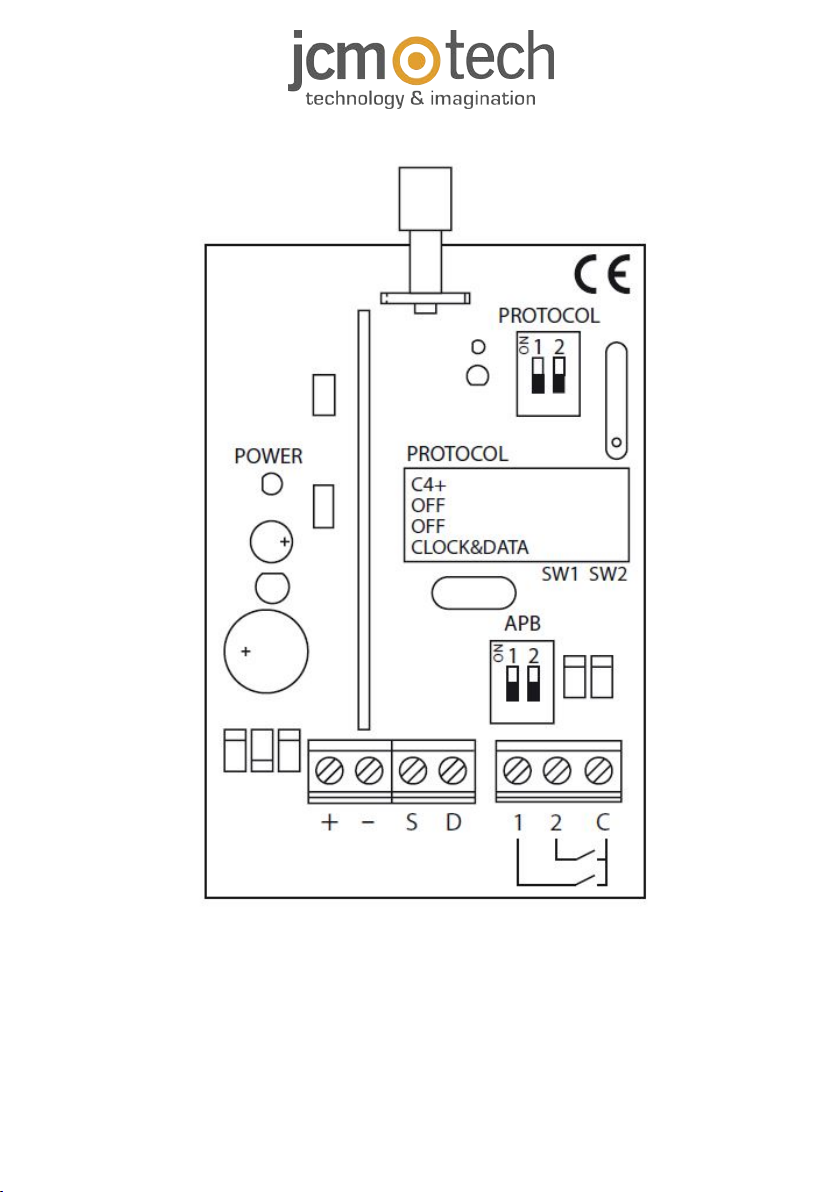

INTERFACE RF/WG

+12V dc supply 1Magnetic detector contact channels 1 and 3
-12V dc supply 2Magnetic detector contact channels 2 and 4
SDecoded signal output (C4+ / Clock / D0 Wiegand) 3Contact common
DDecoded signal output (Data / D1 Wiegand)
Introduction--------------------------------------------------------------------------EN
Wiegand interface compatible with DCS range transmitters. Decodes in four different protocols according to its configuration:
C4+, Clock&Data, Wiegand 26 and Wiegand 37.
Technical Data
Power supply 12V dc
Frequency 433.92MHz
Consumption 12.6mA
Sensitivity Better than –100dBm
Antenna Incorporated, adjustable
Operating temperature -20ºC / +85ºC
Watertightness IP54
Dimensions 127x70x52mm
Weight 143g
Installation
Disconnect the power supply before handing the installation in the receiver.
Fitting the casing
The receiver is made up of 4 different parts: a rear cover, a circuit, a curved front cover and an adjustable aerial.
•Secure the circuit to the rear cover.
•Insert the wiring through the holes made for this purpose on the rear cover.
•Fit the rear casing cover to the wall using the rawlplugs and screws supplied.
•Slide the front of the receiver along the guide on the rear cover.
•Screw the aerial into the top of the casing.
Operating
Configuration and connection for the different protocols
Protocol
Power
supply Signal outlet SW1 PROTOCOL SW2 PROTOCOL Format
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and D=DATA OFF ON 8 BCD digits
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 fix bits + 16 code bits
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
2

Operating modes
APB SW1 APB SW2 Function Channel 1 Channel 2 Channel 3 Channel 4
ON ON Monochannel* 1 C open 2 C open
ON OFF Monochannel* 1 C open 2 C open
OFF ON Multichannel
OFF OFF Multichannel
*If both contacts are open or closed, no code is sent.
Multichannel mode (antipassback not allowed)
The interface operates as a decoder-receiver.
Terminals 1 2 C are not enabled.
Monochannel mode (antipassback function allowed with c4+)
Magnetic detectors must be used for antipassback function to be able to distinguish the entry and exit of vehicles to and from
an installation. Terminals 1 2 C are used for connecting the detectors.
To validate entry access, one must be located on the entry loop and press the entry transmitter channel at the same time. To
validate exit access, one must be located on the exit loop and press the exit transmitter channel at the same time.
Important appendix
In compliance with the European low voltage directive, please be advised of the following requirements:
•This equipment must be installed in a vertical position and firmly fitted to the building structure.
•This equipment can only be handled by a specialist fitter, by his maintenance staff or by a suitably trained operator.
•The instructions for using this equipment must remain in the possession of the user.
•This equipment is designed for use as a remote control for garage doors and access control. Its use is not guaranteed for dir-
ectly activating any other equipment different to that specified.
•The manufacturer reserves the right to modify equipment specifications without prior notice.
jcmtechnologies
3

+Alimentación 12V dc 1Contacto detector magnético canales 1 y 3
-Alimentación 12V dc 2Contacto detector magnético canales 2 y 4
SSalida señal decodificada (C4+ / Clock / D0 Wie-
gand)
3Común contactos
DSalida señal decodificada (Data / D1 Wiegand)
Introducción-------------------------------------------------------------------------ES
Interface Wiegand compatible con emisores de la gama DCS. Decodifica en cuatro protocolos distintos según su con-
figuración: C4+, Clock&Data, Wiegand 26 y Wiegand 37.
Características técnicas
Alimentación 12V dc
Frecuencia 433.92MHz
Consumo 12.6mA
Sensibilidad Mejor que –100dBm
Antena Incorporada orientable
Temperatura de funcionamiento -20ºC / +85ºC
Estanqueidad IP54
Dimensiones 127x70x52mm
Peso 143g
Instalación
Desconectar la alimentación antes de efectuar cualquier manipulación de instalación en el receptor.
Fijación de la caja
El receptor esta compuesto por 4 piezas distintas: una tapa posterior, un circuito, una tapa frontal de forma curvada y una
antena orientable.
•Fijar el circuito a la tapa posterior.
•Pasar los cables por los agujeros practicados a tal efecto en la tapa posterior.
•Fijar la tapa posterior de la caja a la pared utilizando los tacos y tornillos suministrados.
•Deslizar el frontal del receptor por la guía de la tapa posterior.
•Roscar la antena en la parte superior de la caja.
Funcionamiento
Configuración y conexión para los diferentes protocolos
Protocolo Alimentación Salida señal
PROTOCOL
SW1
PROTOCOL
SW2 Formato
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 dígitos BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bits fijos + 16 bits
cód.
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
4

Modos de funcionamiento
APB SW1 APB SW2 Función Canal 1 Canal 2 Canal 3 Canal 4
ON ON Monocanal* 1 C abierto 2 C abierto
ON OFF Monocanal* 1 C abierto 2 C abierto
OFF ON Pluricanal
OFF OFF Pluricanal
* Si ambos contactos están abiertos o cerrados no envía ningún código.
Modo pluricanal (no permite antipassback)
El interface funciona como receptor decodificador.
Los bornes 1 2 C no están habilitados.
Modo monocanal (permite la función antipassback)
Para el antipassback es imprescindible utilizar detectores magnéticos para poder distinguir la entrada y la salida de vehí-
culos de una instalación. Los bornes 1 2 C están destinados a la conexión de los detectores.
Para validar el acceso de entrada, es necesario estar situado sobre el bucle de entrada y pulsar al mismo tiempo el canal del
emisor de entrada. Para validar el acceso de salida, es necesario estar situado sobre el bucle de salida y pulsar al mismo
tiempo el canal del emisor de salida.
Anexo importante
En cumplimiento de la directiva europea de baja tensión, les informamos de los siguientes requisitos:
•Es obligatorio instalar este equipo en posición vertical y firmemente fijado a la estructura del edificio.
•Este equipo sólo puede ser manipulado por un instalador especializado, por su personal de mantenimiento o bien por un
operador convenientemente instruido.
•La instrucción de uso de este equipo deberá permanecer siempre en posesión del usuario.
•Este equipo está destinado a uso de telemando para puertas de garaje y control de acceso. No está garantizado su uso para
accionar directamente otros equipos distintos de los especificados.
•El fabricante se reserva el derecho a cambiar especificaciones de los equipos sin previo aviso.
jcmtechnologies
5

+Alimentation 12V dc 1Contact détecteur magnétique canaux 1 et 3
-Alimentation 12V dc 2Contact détecteur magnétique canaux 2 et 4
SSortie signal décodé (C4+ / Clock / D0 Wiegand) 3Contacts communs
DSortie signal décodé (Data / D1 Wiegand)
Introduction--------------------------------------------------------------------------FR
Interface Wiegand compatible avec les émetteurs de la gamme DCS Décode en quatre protocoles différents selon sa confi-
guration C4+, Clock&Data, Wiegand 26 et Wiegand 37.
Caractéristiques techniques
Alimentation 12V dc
Fréquence 433.92MHz
Consommation 12.6mA
Sensibilité Supérieure à –100dBm
Antenne Intégrée orientable
Température de fonctionnement -20ºC / +85ºC
Étanchéité IP54
Dimensions 127x70x52mm
Poids 143g
Installation
Débranchez l’alimentation avant d’effectuer toute manipulation d’installation dans le récepteur.
Fixation du boîtier
Le récepteur est composé de 4 pièces différentes : un couvercle arrière, un circuit, un couvercle avant courbe et une antenne
orientable.
•Fixez le circuit sur le couvercle arrière.
•Faites passer les câbles par les trous percés à cet effet dans le couvercle arrière.
•Fixez le couvercle arrière du boîtier sur le mur à l'aide des chevilles et des vis fournies.
•Faites glisser la partie avant du récepteur par la glissière du couvercle arrière.
•Vissez l'antenne sur la partie supérieure du boîtier.
Fonctionnement
Configuration et connexion pour les différents protocoles
Protocole Alimentation Sortie signal
PROTOCOLE
SW1
PROTOCOLE
SW2 Format
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 chiffres BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bits fixes + 16 bits
code
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
6

Modes de fonctionnement
APB SW1 APB SW2 Fonction Canal 1 Canal 2 Canal 3 Canal 4
ON ON Monocanal* 1 C ouvert 2 C ouvert
ON OFF Monocanal* 1 C ouvert 2 C ouvert
OFF ON Pluricanal
OFF OFF Pluricanal
* Si les deux contacts sont ouverts ou fermés, elle n’envoie aucun code.
Mode pluricanal (antipassback non disponible)
L’interface fonctionne comme un récepteur décodeur.
Les bornes 1 2 C ne fonctionnent pas.
Mode monocanal (fonction antipassback disponible avec le c4+)
Pour le mode de travail antipassback, il est nécessaire d’utiliser des détecteurs magnétiques pour pouvoir distinguer l’entrée
et la sortie de véhicules d’une installation. Les bornes 1 2 C sont installées pour effectuer la connexion des détecteurs.
Pour valider l’accès d’entrée, il est nécessaire d’être placé sur la boucle d’entrée et d’appuyer en même temps sur le canal
de l’émetteur d’entrée. Pour valider l’accès de sortie, il est nécessaire d’être placé sur la boucle de sortie et d’appuyer en
même temps sur le canal de l’émetteur de sortie.
Annexe importante
Selon les termes de la directive européenne sur la basse tension, nous vous communiquons les conditions suivantes :
•Il est obligatoire d’installer cet équipement en position verticale, solidement arrimé à la structure de l’immeuble.
•Cet équipement ne peut être manipulé que par un installateur spécialisé, par des techniciens de maintenance ou par un opé-
rateur totalement formé à cet effet.
•Le manuel d’instructions de cette installation devra toujours être tenu à portée de l’utilisateur.
•Cet équipement a été conçu pour être utilisé pour des portes de garage et de contrôle d’accès. Son utilisation n’est pas garan-
tie dans d’autres types d’installations.
•Le fabricant se réserve le droit de modifier les caractéristiques techniques des équipements sans préavis.
jcmtechnologies
7

+Stromversorgung 12V dc 1Magnetmelderkontaktkanäle Kanal 1 und 3
-Stromversorgung 12V dc 2Magnetmelderkontaktkanäle Kanal 2 und 4
SAusgang dekodiertes Signal (C4+ / Clock / D0 Wie-
gand)
3Gemeinsame Kontakte
DAusgang dekodiertes Signal (Data / D1 Wiegand)
Einführung --------------------------------------------------------------------------DE
Mit Sendern der DCS-Palette kompatible Wiegand-Schnittstelle. Dekodiert je nach Konfiguration in vier verschiedenen Pro-
tokollen: C4+, Clock&Data, Wiegand 26 und Wiegand 37.
Características técnicas
Stromversorgung 12V dc
Frequenz 433.92MHz
Verbrauch 12.6mA
Empfindlichkeit Besser als –100dBm
Antenne Eingebaut, ausrichtbar
Betriebstemperatur -20ºC / +85ºC
Dichtigkeit IP54
Abmessungen 127x70x52mm
Gewicht 143g
Installation
Vor irgendwelchen Installationseingriffen am Empfänger Stromversorgung abschalten.
Gehäusebefestigung
Der Empfänger besteht aus 4 verschiedenen Teilen: einer hinteren Abdeckung, einem Schaltkreis, einer gebogenen Fron-
tabdeckung und einer ausrichtbaren Antenne.
•Schaltkreis an der Frontabdeckung befestigen.
•Kabel durch die hierzu an der hinteren Abdeckung angebrachten Löcher durchführen.
•Hintere Gehäuseabdeckung unter Verwendung der mitgelieferten Dübel und Schrauben an der Wand befestigen.
•Frontabdeckung des Empfängers durch die Führung der hinteren Abdeckung gleiten lassen.
•Antenne oben in das Gehäuse einschrauben.
Betrieb
Konfiguration und Anschluss für die verschiedenen Protokolle
Protokoll Stromversorgung Signalausgang
PROTOKOLL
SW1
PROTOKOLL
SW2 Format
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 Ziffern BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bit fix + 16 bit
Code
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
8

Betriebsweisen
APB SW1 APB SW2 Función Kanal 1 Kanal 2 Kanal 3 Kanal 4
ON ON Einkanal* 1 C offen 2 C offen
ON OFF Einkanal* 1 C offen 2 C offen
OFF ON Plurikanal
OFF OFF Plurikanal
* Wenn beide Kontakte geöffnet oder geschlossen sind, wird kein Code gesendet.
Funktionsmodus Plurikanal (erlaubt nicht den betrieb mit Antipassback)
Der Interface RF/WG funktioniert als Dekodierempfänger.
Die Klemmen 1 2 C sind nicht freigegeben.
Funktionsmodus Einkanal (erlaubt den betrieb mit Antipassback in Zusam-
menhang mit c4+)
Für diese Betriebsart mit Antipassback müssen unbedingt Magnetdetektoren verwendet werden, um zwischen Fahr-
zeugeinfahrt und –ausfahrt aus einer Einrichtung unterscheiden zu können. Die Klemmen 1 2 C sind für den Anschluss der
Detektoren bestimmt.
Zur Berechtigung des Eingangszugriffs muss man sich auf der Eingangsschleife befinden und gleichzeitig den Kanal des Ein-
gangssenders drücken. Zur Berechtigung des Ausfahrtzugriffs muss man sich auf der Ausfahrtschleife befinden und gleich-
zeitig den Kanal des Ausfahrtsenders drücken.
Wichtiger Anhang
Gemäß der europäischen Niederspannungsrichtlinie informieren wir Sie über folgende Voraussetzungen:
•Dieses Gerät ist unbedingt in vertikaler Position und gut an der Gebäudestruktur befestigt zu installieren.
•Dieses Gerät darf nur von einem Fachinstallateur, Ihrem Wartungspersonal oder einem vorschriftsmäßig geschulten Arbeiter
gehandhabt werden.
•Die Gebrauchsanweisung dieses Geräts muss sich stets im Besitz des Benutzers befinden.
•Dieses Gerät ist zum Gebrauch als Fernbedienung für Garagentore und Zugangskontrollen bestimmt. Seine Verwendung für
die direkte Betätigung von Anlagen, die von den Spezifikationen abweichen, ist nicht gewährleistet.
•Der Hersteller behält sich das Recht vor, die Gerätespezifikationen ohne Vorankündigung zu ändern.
jcmtechnologies
9

+Alimentazione 12 V dc 1Contatto rilevatore magnetico canali 1 e 3
-Alimentazione 12 V dc 2Contatto rilevatore magnetico canali 2 e 4
SUscita segnale decodificato (C4+ / Clock / D0 Wie-
gand)
3Comune contatti
DUscita segnale decodificato (Data / D1 Wiegand)
Introduzione---------------------------------------------------------------------------IT
Interface Wiegand compatibile con emittenti della gamma DCS. Decodifica in quattro protocolli diversi in funzione della sua
configurazione: C4+, Clock&Data, Wiegand 26 e Wiegand 37.
Caratteristiche tecniche
Alimentazione 12V dc
Frequenza 433.92MHz
Consumo 12.6mA
Sensibilità Meglio di –100 dBm
Antenna Incorporata orientabile
Temperatura di funzionamento -20ºC / +85ºC
Tenuta stagna IP54
Dimensioni 127x70x52mm
Peso 143g
Installazione
Disinserire l’alimentazione prima di effettuare qualsiasi manipolazione della installazione nel ricevitore.
Fissaggio della cassa
Il ricevitore è composto da 4 pezzi diversi: un coperchio posteriore, un circuito, un coperchio frontale a forma curva e una
antenna orientabile.
•Fissare il circuito al coperchio posteriore.
•Passare i cavi attraverso i fori realizzati a tale scopo nel coperchio posteriore.
•Fissare il coperchio posteriore della cassa alla parete utilizzando i tasselli e le viti fornite a tale scopo.
•Far scorrere la parte frontale del ricevitore lungo la guida del coperchio posteriore.
•Avvitare la antenna nella parte superiore della cassa.
Funzionamento
Configurazione e connessione per i diversi protocolli
Protocollo Alimentazione Uscita segnale
PROTOCOLLO
SW1
PROTOCOLLO
SW2 Formato
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 dìgito BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bits fissi + 16 bits
codice
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
10

Modo di funzionamento
APB SW1 APB SW2 Funzione Canale 1 Canale 2 Canale 3 Canale 4
ON ON Monocanale* 1 C aperti 2 C aperti
ON OFF Monocanale* 1 C aperti 2 C aperti
OFF ON Pluricanale
OFF OFF Pluricanale
* Se entrambi i contatti sono aperti o chiusi, non invia alcun codice.
Modo di funzionamento pluricanale (antipassback non permetto)
L’Interface funziona come ricevitore decodificatore.
I morsetti 1 2 C non sono abilitati.
Modo di funzionamento monocanale (funzione antipassback permetto con la
c4+)
Per l’antipassback è indispensabile utilizzare rilevatori magnetici allo scopo di poter distinguere l’entrata e l’uscita di veicoli
da una installazione. I morsetti 1 2 C sono destinati alla connessione dei rilevatori.
Per convalidare l’accesso di entrata, è necessario essere situati sul ciclo di entrata e premere allo stesso tempo il canale
dell’emittente di entrata. Per convalidare l’accesso di uscita, è necessario essere situati sul ciclo di uscita e premere allo
stesso tempo il canale dell’emittente di uscita.
Allegato importante
In adempimento alla direttiva europea di bassa tensione, vi informiamo dei seguenti requisiti:
•È obbligatorio installare questo apparecchio in posizione verticale e fermamente fissato alla struttura dell’edificio.
•Questo apparecchio può essere manipolato solo da un installatore specializzato, dal suo personale addetto alla manu-
tenzione oppure da un operaio convenientemente istruito.
•L’istruzione d’uso di questo apparecchio dovrà rimanere sempre in possesso dell’utente.
•Questo apparecchio è destinato a uso di telecomando per porte di garage e controllo di accesso. Non è garantito il suo uso
per azionare direttamente altri apparecchi diversi da quelli specificati.
•Il fabbricante si riserva il diritto di cambiare le specificazioni degli apparecchi senza previo avviso.
jcmtechnologies
11

+Voeding 12V dc 1Contact magnetische detector kanalen 1 en 3
-Voeding 12V dc 2Contact magnetische detector kanalen 2 en 4
SUitgang gedecodeerd signaal (C4+ / Clock / D0
Wiegand)
3Algemene contacten
DUitgang gedecodeerd signaal (Data / D1 Wiegand)
Invoering ----------------------------------------------------------------------------NL
Interface Wiegand zijn compatibel met zenders van het DCS gamma. Decodeert in vier verschillende protocollen volgens zijn
configuratie: C4+, Clock&Data, Wiegand 26 en Wiegand 37.
Technische kenmerken
Voeding 12V dc
Frequentie 433.92MHz
Verbruik 12.6mA
Gevoeligheid Beter dan – 100 dBm
Antenne Ingebouwde richtbare antenne
Bedrijfstemperatuur -20ºC / +85ºC
Waterdichtheid IP54
Afmetingen 127x70x52mm
Gewicht 143g
Installatie
Schakel de voeding uit vooraleer de ontvanger te manipuleren.
Bevestiging van de doos
De ontvanger is samengesteld uit 4 verschillende delen: een achterdeksel, een circuit, een rond deksel en een oriënteerbare
antenne.
•Maak het circuit vast aan het achterdeksel.
•Steek de kabels door de openingen voorzien in het achterdeksel.
•Maak het achterdeksel van de doos vast aan de muur door middel van de bijgeleverde plugs en schroeven.
•Schuif het frontaal van de ontvanger door de gleuf van het achterdeksel.
•Schroef de antenne vast bovenaan de doos.
Werking
Configuratie en aansluiting voor de verschillende protocollen
Protocol Voeding Uitgang signaal
PROTOCOL
SW1
PROTOCOL
SW2 Formaat
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 BCD-cijfers
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 vaste bits + 16 code-
bits
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
12

Gebruiksmodi
APB SW1 APB SW2 Functie Kanaal 1 Kanaal 2 Kanaal 3 Kanaal 4
ON ON Monokanaal* 1 C open 2 C open
ON OFF Monokanaal* 1 C open 2 C open
OFF ON Multikanaal
OFF OFF Multikanaal
* Indien beide contacten open of gesloten zijn, dan zenden ze geen code uit.
Multikanaal modus (laat geen antipassback toe)
De Interface werkt als decoderende ontvanger.
De poolklemmen 1 2 C zijn niet ingericht.
Monokanaal modus (laat de antipassback functie toe met c4+)
Voor de antipassback dient u magnetische detectoren te gebruiken teneinde het mogelijk te maken van de ingang en uitgang
van voertuigen te onderscheiden. De poolklemmen 1 2 C zijn bestemd voor de aansluiting van de detectoren.
Om de toegangscontrole te bevestigen is het nodig van zich boven de toegangslus te bevinden en tegelijkertijd het kanaal
van de zender in te drukken. Om de uitgangscontrole te bevestigen is het nodig van zich boven de uitgangslus te bevinden
en tegelijkertijd het kanaal van de zender in te drukken.
Belangrijke bijlage
Ter nakoming van de Europese normen van laagspanning stellen wij u op de hoogte van de volgende vereisten:
•Deze apparatuur mag enkel worden geïnstalleerd in verticale positie en dient stevig worden vastgemaakt aan het gebouw.
•Deze apparatuur dient worden gemanipuleerd door een gespecialiseerde installateur, door het onderhoudspersoneel of door
een goed opgeleide operator.
•De gebruiksaanwijzing van deze apparatuur dient steeds in het bezit te blijven van de gebruiker.
•Deze apparatuur is bestemd voor afstandsbediening in garages en toegangscontrole. Zijn gebruik voor het direct in werking
stellen van installaties, die verschillen van de gedetailleerde toepassingen, wordt niet gegarandeerd.
•De fabrikant behoudt het recht om omschrijvingen van de uitrusting te veranderen zonder voorafgaand bericht.
jcmtechnologies
13

+Alimentação 12V DC 1Contacto detector magnético canais 1 e 3
-Alimentação 12V DC 2Contacto detector magnético canais 2 e 4
SSaída de sinal descodificada (C4+ / Clock / D0 Wie-
gand)
3Comum contactos
DSaída de sinal descodificada (Data / D1 Wiegand)
Introdução ---------------------------------------------------------------------------PT
Interface Wiegand compatível com emissores da gama DCS. Decodifica em quatro protocolos diferentes segundo a sua con-
figuração: C4+, Clock&Data, Wiegand 26 e Wiegand 37.
Características técnicas
Alimentação 12V dc
Frequência 433.92MHz
Consumo 12.6mA
Sensibilidade Superior a –100dBm
Antena Incorporada orientável
Temperatura de funcionamento -20ºC / +85ºC
Estanqueidade IP54
Dimensões 127x70x52mm
Peso 143g
Instalação
Desconectar a alimentação antes de levar a cabo qualquer manipulação da instalação no receptor.
Fixação da caixa
O receptor está composto por 4 peças distintas: uma tampa posterior, um circuito, uma tampa frontal de forma curva e uma
antena orientável.
•Fixar o circuito à tampa posterior.
•Passar os cabos pelos orifícios realizados para o efeito na tampa posterior.
•Fixar a tampa posterior da caixa na parede utilizando os tacos e os parafusos fornecidos.
•Deslizar a parte frontal do receptor pelo guia da tampa posterior.
•Enroscar a antena na parte superior da caixa.
Funcionamento
Configuração e conexão para os diferentes protocolos
Protocolo Alimentação Saída de sinal
PROTOCOLO
SW1
PROTOCOLO
SW2 Formato
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 dígitos BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bits fixos + 16 bits de
cód.
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
14

Modos de funcionamento
APB SW1 APB SW2 Função Canal 1 Canal 2 Canal 3 Canal 4
ON ON Monocanal* 1 C aberto 2 C aberto
ON OFF Monocanal* 1 C aberto 2 C aberto
OFF ON Pluricanal
OFF OFF Pluricanal
* Se ambos os contactos estão abertos ou fechados o detector não envia nenhum código.
Modo pluricanal (não permite o anti-passback)
O Interface funciona como receptor descodificador.
Os bornes 1 2 C não estão disponíveis.
Modo monocanal (permite a função anti-passback com o c4+)
Para o anti-passback é imprescindível utilizar detectores magnéticos com o fim de poder distinguir a entrada e a saída de veí-
culos de uma instalação. Os bornes 1 2 C estão destinados à conexão dos detectores.
Para validar o acesso de entrada, é necessário estar situado sobre o circuito de entrada e seleccionar ao mesmo tempo o
canal do emissor de entrada. Para validar o acesso de saída, é necessário estar situado sobre o circuito de saída pres-
sionando ao mesmo tempo o canal do emissor de saída.
Anexo importante
No cumprimento da directiva europeia de baixa tensão, é necessário que existam os seguintes requisitos:
•É obrigatório instalar este equipamento na posição vertical e fixo firmemente à estrutura do edifício.
•Este equipamento só pode ser manipulado por um instalador especializado, pelo seu pessoal de manutenção ou por um ope-
rador com a formação específica adequada.
•As instruções de utilização deste equipamento devem permanecer sempre na posse do usuário.
•Este equipamento está destinado a ser utilizado com um comando à distância para portas de garagem e controlo de acesso.
Não se encontra garantida a sua utilização para accionar directamente outros equipamentos que não sejam os especificados.
•O fabricante reserva-se o direito de modificação das especificações dos equipamentos sem aviso prévio.
jcmtechnologies
15

+Strømforsyning 12V dc 1Kontakt til magnetisk detektor kanal 1 og 3
-Strømforsyning 12V dc 2Kontakt til magnetisk detektor kanal 2 og 4
SUdgang for afkodningssignal (C4+/Clock/D0 Wie-
gand)
3Fælles kontakt
DUdgang for afkodningssignal (Data/D1 Wiegand)
Introduktion-------------------------------------------------------------------------DK
Interface Wiegand er kompatibel med sendere fra DCS-serien. Afkoder i 4 forskellige protokoller i henhold til dets kon-
figuration: C4+, Clock&Data, Wiegand 26 og Wiegand 37.
Tekniske specifikationer
Strømforsyning 12V dc
Frekvens 433.92MHz
Forbrug 12.6mA
Følsomhed
Antenne
Driftstemperatur -20ºC / +85ºC
Tæthedsklasse IP54
Dimensioner 127x70x52mm
Vægt 143g
Installation
Før installationen af modtageren påbegyndes, skal forbindelsen til strømforsyningen afbrydes.
Opsætning af kasse
Modtageren består af 4 forskellige komponenter: et bagpanel, et kredsløb, et buet frontpanel og en drejelig antenne.
•Fastgør kredsløbet til bagpanelet.
•Før kablerne gennem de dertil beregnede åbninger på bagpanelet.
•Fastgør kassens bagpanel til væggen ved hjælp af medfølgende pløkker og skruer.
•Træk modtagerens frontpanel ned over bagpanelets skinner.
•Rul antennen sammen i den øverste del af kassen.
Funktion
De forskellige protokollers konfiguration og tilslutning
Protokol Strøm Signalets udgang
PROTOKOL
SW1
PROTOKOL
SW2 Format
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON Ottecifret BCD-kode
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bits faste + 16 bits
kode
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
16

Funktioner
APB SW1 APB SW2 Funktion Kanal 1 Kanal 2 Kanal 3 Kanal 4
ON ON Monocanal* 1 C åben 2 C åben
ON OFF Monocanal* 1 C åben 2 C åben
OFF ON Pluricanal
OFF OFF Pluricanal
* Hvis begge kontakter er åbne eller lukkede, sendes der ingen kode.
Pluricanal-mode (tillader ikke antipassback)
Interface fungerer som afkodningsmodtager.
Klemskruerne 1, 2 og C er ikke aktiveret.
Monocanal-mode (tillader funktionen antipassback med c4+)
Ved brug af funktionen antipassback er det nødvendigt at anvende magnetiske detektorer, for derved at kunne skelne mel-
lem et køretøjs ind- og udkørsel fra et anlæg. Klemskruerne 1, 2 og C anvendes her til at tilslutte detektorerne.
For at aktivere indgangen, er det nødvendigt at man befinder sig over indgangsspolen samtidig med at der trykkes på ind-
gangssenderens kanal. For at aktivere udgangen, er det nødvendigt at man befinder sig over udgangsspolen samtidig med
at der trykkes på udgangssenderens kanal.
Vigtigt
For at opfylde kravene i EU-direktivet om lavvoltsspænding, gør vi opmærksom på følgende betingelser:
•Dette udstyr skal installeres i lodret stilling og fastgøres forsvarligt til bygningens struktur.
•Dette udstyr skal bearbejdes af en faglært installatør eller af personale med den nødvendige faglige ekspertise.
•Dette udstyrs brugsanvisning bør altid være i brugerens varetægt.
•Dette udstyr er beregnet til fjernbetjenere til garageporte og adgangskontrolsystemer. Der stilles ingen garanti, hvis udstyret
anvendes til andre formål end dem der er angivet ovenfor.
•Fabrikanten forbeholder sig ret til at foretage ændringer i udstyrets specifikationer uden forudgående varsel.
jcmtechnologies
17

+Strömförsörjning 12V dc 1Anslutning till magnetisk detektor kanal 1 och 3
-Strömförsörjning 12V dc 2Anslutning till magnetisk detektor kanal 2 och 4
SUtgång avkodad signal (C4+ / Clock / D0 Wiegand) 3Gemensam kontakt
DUtgång avkodad signal (Data / D1 Wiegand)
Introduktion -------------------------------------------------------------------------SV
Gränssnittet Wiegand är kompatibla med sändare av typen DCS. Den kan avkoda med fyra olika protokoll beroende på hur
man konfigurerar den, dessa är: C4+, Clock&Data, Wiegand 26 y Wiegand 37.
Tekniska egenskaper
Strömförsörjning 12V dc
Frekvens 433.92MHz
Förbrukning 12.6mA
Känslighet Större än –100dBm
Antenn Inbyggd inställningsbar antenn
Arbetstemperatur -20ºC / +85ºC
Täthet IP54
Mått 127x70x52mm
Vikt 143g
Installering
Koppla ur strömförsörjningen innan du påbörjar något installeringsarbete i mottagaren.
Montera lådan
Mottagaren består av 4 olika delar: ett bakre lock, en krets, ett främre böjt lock och en inställningsbar antenn.
•Fäst kretsen vid det bakre locket.
•Trä kablarna i de hål som är avsedda för dem i det bakre locket.
•Fäst det bakre locket till lådan i väggen med hjälp av de klossar och skruvar som medföljer.
•För in mottagarens front i de spår som finns i det bakre locket.
•Skruva fast antennen i lådans övre del.
Drift
Konfigurering och anslutning för de olika protokollen
Protokoll Strömförsörjning Signalutgång
PROTOKOLL
SW1
PROTOKOLL
SW2 Format
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 siffror BCD
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 bit fasta + 16 bit
kod
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
18

Funktionslägen
APB SW1 APB SW2 Funktionssätt Kanal 1 Kanal 2 Kanal 3 Kanal 4
ON ON Monokanal* 1 C öppna 2 C öppna
ON OFF Monokanal* 1 C öppna 2 C öppna
OFF ON Flerkanal
OFF OFF Flerkanal
*Om båda kontakterna är öppna eller stängda skickar de ingen kod.
Flerkanalsinställning (antipassback kan inte användas)
Interface fungerar som en avkodande mottagare.
Kontakterna 1 2 C är inte i drift.
Enkanalsinställning (funktionen antipassback kan användas med c4+)
För antipassback är det absolut nödvändigt att använda magnetiska detektorer för att hålla reda på fordon lämnar eller
kommer till platsen. Kontakterna 1 2 C är avsedda att ansluta detektorer.
För att få tillstånd att komma in måste man befinna sig ingångsslingan och samtidigt trycka på sändaren till ingångskanalen.
För att få tillstånd att åka ut måste man befinnas sig över utgångsslingan och samtidigt trycka på sändaren till
utgångskanalen.
Viktig information
I enlighet med europeiska normer gällande lågspänning vill vi informera er om följande krav:
•Det är obligatoriskt att installera den här utrustningen i vertikalt läge och ordentligt fäst vid byggnadens struktur.
•Arbeten på den här utrustingen får endast utföras av specialutbildad personal, dessa kan vara underhållspersonal eller en
maskinskötare som har fått lämplig utbildning för att sköta denna.
•Bruksanvisning tillhörande utrustningen bör alltid finnas tillgänglig för användaren.
•Den här utrustningen är avsedd att användas för att fjärrstyra garageportar och kontrollera in- och utfart. Om den används i
andra syften kan vi inte garantera dess korrekta funktion.
•Fabrikanten reserverar rätten att ändra utrustningens specifikationer utan föregående meddelande.
jcmtechnologies
19

+Virtalähde 12V dc 1Magneettitunnistinkosketin kanavat 1 ja 3
-Virtalähde 12V dc 2Magneettitunnistinkosketin kanavat 2 ja 4
SDekoodattu lähtösignaali (C4+ / Clock / D0
Wiegand)
3Yleiset koskettimet
DDekoodattu lähtösignaali (Data / D1 Wiegand)
Johdanto -----------------------------------------------------------------------------FI
DCS lähettimiin soveltuva Interface Wiegand. Lukee neljää eri protokollaa asetusten mukaan: C4+, Clock&Data, Wiegand 26
ja Wiegand 37.
Tekniset tiedot
Virtalähde 12V dc
Taajuus 433.92MHz
Kulutus 12.6mA
Herkkyys Parempi -100dBm
Antenni Suunnattava
Käyttölämpötila -20ºC / +85ºC
Tiiviys IP54
Mitat 127x70x52mm
Paino 143g
Asennus
Vastaanotin on kytkettävä pois virtapiiristä ennen mitä tahansa käsittelyä.
Laatikon kiinnitys
Vastaanotin koostuu neljästä eri osasta: takakansi, piiri, kaareva etukansi ja suunnattava antenni
•Piiri kiinnitetään takakanteen
•Johdot pujotetaan takakannen läpi sitä varten tarkoitettujen reikien läpi.
•Laatikon takakansi kiinnitetään seinään mukana olevien ruuvien kanssa.
•Vastaanottimen etuosa sujautetaan takakannen ohjaimia pitkin.
•Antenni ruuvataan laatikon yläosaan.
Toiminta
Eri protokollien asetukset ja liitännät
Protokolla Virtalähde Lähtösignaali
PROTOCOL
SW1
PROTOCOL
SW2 Muoto
C4+ + - S OFF OFF ---
Clock&Data + - S=CLOCK and
D=DATA OFF ON 8 BCD-numeroa
Wiegand 26 + - S=D0 and D=D1 ON OFF 8 kiinteää bittiä + 16
kood.
Wiegand 37 + - S=D0 and D=D1 ON ON ---
jcmtechnologies
20
