Jenn-Air JEC8430 User manual

Radiant Cooktop
Models JEC8430 & JEC8536 JENN-AIR]
403WESTFOURTHSTREET,NORTH• NEV,,riON,IA 502nn )
j-
IMPORTANT - SAVE FOR THE LOCAL ELECTRICAL INSPECTOR'S USE
IMPORTANT: Installation should be performed only by an authorized Jenn-Air Service Contractor or other qualified
installer. Read safety precautions in the Use & Care Manual before using this appliance.
(Dimensions shown in both inches and centimeters)
FOUR-ELEMENT RADIANT COOKTOPS
DIMENSIONS
inches cm
A 29-1/16+ 1/16 74.0+ 0.2
B 20-3/8 + 1/16 51.9 +0.2
C 2-1/8 min. 5.4
D 4-1/8 min. clear 10.5
E 29-15/16 76.0
F 21-1t2 54.6
G 3-3/4 9.5
NOTE: "D" is clearance needed for unit depth measure down from top of countertop. Typical for all units.
FIVE-ELEMENT RADIANT COOKTOPS
DIMENSIONS
inches cm
A 34-9/16+ 1/16 87.9 + 0.2
B 20-3/8 + 1/16 51.9 +0.2
C 2-1/8 min. 5.4
D 4-1/8 min. clear 10.5
E 35-5/16 89.7
F 21-1/2 54.6
G 3-3/4 9.5
CUTOUT DIMENSIONS
ARE CRITICAL
UNITS PROVIDED WITH 1/2" (1.3 cm) I.D. FLEXIBLE CABLE 48" (121.9 cm) LONG WITH 6" (15.2 cm) WIRE LEADS
AT END, FURNISHED AND INSTALLED BY MANUFACTURER (CONNECT TO 240/120 VOLT ELECTRICAL SERVICE
INSTRUCTIONS TO INSTALLER:
= Side Clearance - unit may be safely installed as near as 0" (0 cm) from a side wall if space limitations requires.
Notice To Installer: Leave these instructions with the appliance.
Notice To Consumer: Retain these instructions for future reference.
8101 P503-60
(10-02-00)

Installing Cabinetry Over Your Cooktop
A = 30" (76.2 cm) minimum clearance between the top of
the cooktop and the bottom of an unprotected wood or
metal cabinet.
A = 24" (60.96 cm) minimum when bottom of wood or
metal cabinet is protected by not less than 1/4" (0.635
cm). FLAME RETARDANT millboard covered with not
less than no. 28 MSG sheet steel, 0.015" (0.038 cm)
stainless steel, 0.024" (0.061 cm) aluminum or copper.
To eliminate the risk of burns or
fire by reaching over heated
surface units, cabinet storage
space located above the surface
units should be avoided. If
cabinet storage is to be provided,
the risk can be reduced by
installing a range hood that
projects horizontally a minimum
of 5 inches beyond the bottom of
the cabinets.
t
IL...---._.--.._
Important Installation Suggestions
1. Chamfer all exposed edges of decorative laminate to
prevent damage from chipping.
2. Radius corners of cutout and file to insure smooth edges
and prevent corner cracking.
3. Rough edges, inside corners which have not been
rounded and forced fits can contribute to cracking of the
countertop laminate.
4. Countertop must be supported within 3" (7.62 cm) of
cutout.
CAUTION
warranty is void On equipmen t installed Other than as re_
commended by manufacturer:
Electrical Wiring Information
The neutral of this unit is grounded to the frame through the
solid copper grounding wire. If used on new branch-circuit
installations (1996 NEC), mobile homes, recreational
vehicles, or in an area where local codes prohibit grounding
through the neutral conductor, untwist or disconnect the
solid copper wire and connect the ground wire to ground in
accordance with local code. Connect the white neutral to
the service neutral. Connect all wires to the branch circuit
with approved connectors. Use copper or aluminum wire. If
aluminum wire is used, use connectors recognized for
joining aluminum to copper.
ProperElectricalSupply
You must provide an adequate electrical supply system as
required for your cooktop. All wire connections must be in
accordance with local codes and properly insulated. Check
with local utility for governing electrical codes and
ordinances. In the absence of local electrical codes, the
National Electrical Code, NFPA No. 70, governing electric
range installations must be followed. A copy of the National
Electrical Code, NFPA No. 70, can be obtained by writing
to:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
A three-wire, single phase, A.C. 120/240 volt 60 cycle
electrical system (properly circuit protected to meet Local
Codes of NFPA No. 70) must be provided. Unit must be
properly grounded in accordance with local wiring code. The
chart below recommends the minimum circuit protector and
wire size if the appliance is the only unit on the circuit• If
smaller sizes of wire are used, the unit efficiency will be
reduced and a fire hazard may be created. It is advisable
that the electrical wiring and hookup be accomplished by a
competent electrician.
K.W.RATING
ONSERIALPLATE
0 4.8
4.9 6.9
7.0 9.9
10.0 - 11.9
12.0 - 14.9
RECOMMENDEDMINIMUM
CIRCUITPROTECTION
INAMPRES
2O
3O
4O
5O
6O
WIRESIZE
(AWG)
12
10
8
8
6
Notice To Installer
Follow accompanying instruction carefully.
CAUTION
Never use a metal bla_b off: If knob cannot I
be easily removed, tuck folds of a dish- towel under kn0b I
skirt and pull upward with steady, even pressure. I
Preparation Of Countertop
The cutout in the countertop into which the appliance is to
be installed should be prepared according to the cutout
dimensions given on page 1 of these instructions.
CAUTIO.__ ___NN
CutoUt dimensi0ns are critical. Dimensions must be
• • +r_
measured and cut accurately to within _ 1/16 (.16 cm) I
to insure proper fit,
Installation Of Appliance
1. Remove the cooktop from the carton and place it upside
down over two soft pads making sure control knobs do
not interfere with any surface.
2. Provide cutout in countertop as required per page 1.
3. Place unit in the cutout.
4. Make electrical wire connection to unit. Consult local
codes for proper power hook-up.
5. Test to insure control knobs operate all elements
properly.

Superficie radiante para cocinar JENN.AIR ol
Modelos JEC8430 y JEC8536 403WESTF00RTHSTREET,NORTH._O_,,_0_0
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA QUE LO USE
EL INSPECTOR ELI_CTRICO LOCAL
IMPORTANTE: La instalaci6n debe realizarla solamente un tecnico autorizado de Jenn-Air u otro instalador calificado.
Lea las "lnstrucciones de seguridad" en el libro de Uso y cuidado antes de usar el electrodomestico.
(Las dimensiones se muestran en pulgadas y centimetros)
SUPERFICIES RADIANTES PARA
COClNAR DE CUATRO ELEMENTOS
DIMENSIONES
pulgadas cm
A 29-1/16 + 1/16 74.0 + 0.2
B 20-3/8+ 1/16 51.9 + 0.2
C 2-1/8 min. 5.4
D 4-1/8 espacio libre rain. 10.5
E 29-15/16 76.0
F 21-1/2 54.6
G 3-3/4 9.5
D
NOTA: "D" es el espacio libre necesario para medir la profundidad de la unidad a la parte superior del mostrador.
Tipico para todas las unidades. SUPERFICIES RADIANTES PARA
COClNAR DE ClNCO ELEMENTOS
DIMENSIONES
pulgadas cm
A 34-9/16 + 1/16 87.9 + 0.2
B 20-3/8+ 1/16 51.9 + 0.2
C 2-1/8 min. 5.4
D 4-1/8 espacio libre min. 10.5
E 35-5tl 6 89.7
F 21-1/2 54.6
G 3-3/4 9.5
LAS DIMENSIONES
'_ DEL HUECO SON
_VITALES
LAS UNIDADES SE PROVEEN CON UN CABLE FLEXIBLE DE D.I. DE 112" (t.3 cm) DE 48" (121.9 cm) DE LARGO
CON CONECTORES DE ALAMBRE DE 6" (15.2 cm) A LOS EXTREMOS, TERMINADOS E INSTALADOS POR EL
FABRICANTE (CONECTELAS A UN SERVlClO ELECTRICO DE 240/120 VATIOS).
INSTRUCClONES PARA EL INSTALADOR:
• Espacio libre lateral - la unidad puede instalarse de manera segura incluso sin separacion de la pared lateral si las
limitaciones de espacio Io requirieran.
Aviso para el instalador: Deje las instrucciones de instalaci6n con el electrodomestico.
Aviso para el propietario: Conserve estas instrucciones como referencia futura.

Instalacion de los gabinetes por encima de
la superficie para cocinar
A = 30" (76.2 cm) de espacio libre minimo entre la parte
superior de la superficie para cocinar y la parte inferior
del gabinete de madera o metal sin proteger.
A = 24" (60.96 cm) minimas cuando la parte inferior del
gabinete de madera o metal esta protegido por cuando
menos 1.4" (0.635 cm). El carton ordinario de
COMBUSTION LENTA con recubrimiento no menor
que la hoja de acero no. 28 MSG, acero inoxidable de
0.015" (0.038 cm), aluminio o cobre de 0.024" (0.061
cm).
Para eliminar el riesgo de
quemaduras o incendios al
atravesarse por encima de las
unidades calientes de la superficie,
debe evitarse el almacenaje en los
gabinetes por encima de las
mismas. Si se va a proporcionar
almacenaje, puede reducirse el /
riesgo instalando una campana de 2_3_.*_
estufa que sobresalga J
horizontalmente cuando menos 5 _,'u_"
pulgadas (12.7 cm) masque los
gabinetes inferiores.
Sugerencias importantes de instalacion
1. Achaflane todos los bordes expuestos del laminado
decorativo para evitar que se dafie con astilladuras.
2. Redondee las esquinas del hueco y lijelas para
garantizar que los bordes esten lisos y evitar que se
quiebren las esquinas.
3. Los bordes burdos en las esquinas interiores que no se
hayan redondeado y los ajustes forzados pueden
contribuir a que se quiebre el laminado del mostrador de
la cocina.
4. El mostrador de la cocina debe estar apoyado a menos
de 3" (7.62 cm) del corte del hueco.
PRECAUCION
La 9arantia queda anulada en loS equipos queno Se I
instalen de !a manera recomendada pot e! fabdcante, JJ
Informacion del cableado electrico
El alambre neutro de esta unidad esta conectado a tierra
mediante un alambre de cobre s61idode conexi6n a tierra.
Si se usa en instalaciones de derivaciones nuevas del
circuito (1996 NEC), en casas m6viles, vehiculos
recreativos o en areas en donde los c6digos locales
prohiben la conexion a tierra mediante un conductor neutro,
destuerza o desconecte el alambre verde y conectelo a
tierra de acuerdo con el c6digo local. Conecte el alambre
neutro blanco al alambre neutro de servicio. Conecte todos
los alambres al circuito de derivacion con los conectores
aprobados. Use alambre de cobre o aluminio. Si se usa
alambre de aluminio, use los conectores indicados para unir
aluminio a cobre.
Suministro electrico apropiado
Debe proporcionar un sistema de suministro electrico
apropiado segQn se requiera para la superficie para cocinar.
Todas las conexiones de alambres deben estar en
conformidad con los c6digos locales y aisladas de modo
apropiado. Consulte con los servicios locales para saber
que c6digos y decretos electricos rigen. Si no existieran
c6digos electricos locales, debera seguirse el C6digo
Electrico Nacional, NFPA No. 70, que rige para
instalaciones de superficies electricas para cocinar. Puede
obtenerse una copia del Codigo Electrico Nacional (National
Electrical Code, NFPA) No. 70, escribiendo a:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
Debe proveerse un sistema electrico de tres hilos,
monofasico, de corriente alterna, de 120/240 voltios y 60
ciclos (el circuito protegido de modo apropiado para cumplir
con los c6digos locales de NFPA No. 70). La unidad debe
estar conectada a tierra apropiadamente de acuerdo con el
c6digo de cableado local. La tabla a continuaci6n
recomienda el protector de circuito minimo y el tamafio de
alambre si el electrodomestico es la Qnica unidad en el
circuito. Si se usan tamafios de alambre mas pequefios, se
reducira la eficiencia de la unidad y podria crearse un
peligro de incendio. Es recomendable que el cableado y las
conexiones electricas las realice un electricista competente.
MJNIMOSRECOMENDADOS
CLASIFICACION PROTECCION TAMANODE
DEKILOVATIOSEll DELCIRCUITO ALAMBRE
LA PLACADESERE ENAMPERIOS (AWG)
0 - 4.8 20 12
4.9 - 6.9 30 10
7.0 - 9.9 40 8
10.0 - 11.9 50 8
12.0 - 14.9 60 6
Aviso al instalador
Siga cuidadosamente las instrucciones adjuntas.
PRECAUCION
Nunca use una hoja de metal para quitar la perilla. Si
no puede quitar con facilidad la perilla, doble un paso y
deslicelo debajo de la perilla y tire de ella hacia arriba
con una presi6n firme y uniforme.
Preparacion para el mostrador
El hueco del mostrador de la cocina en el que se instalara el
electrodomestico debera prepararse de acuerdo con las
dimensiones de corte que se ofrecen en la pagina 1 de
estas instrucciones.
PRECAUCION
Las dimensiones del hueco son vltales. Las dimen,+siones,,
deben medirse y cortarse con precisi6n de entre +_!/16
( 16 cm) para garantzar eajuste aprop ado.
Instalacion del electrodomestico
1. Quite la superficie para cocinar de la caja y coloquela
hacia abajo sobre dos almohadillas suaves asegurandose
de que las perillas de control no interfieran con ninguna
superficie.
2. Prevea un hueco en el mostrador de la cocina segQn se
requiera en la pagina 1.
3. Coloque la unidad en el hueco.
4. Haga las conexiones de cableado electrico a la unidad.
Consulte los c6digos locales para conocer la conexi6n
apropiada a la energia.
5. Pruebe que las perillas de control funcionen
correctamente en todos los elementos.

Plaque de cuisson a elements I_I_I_AIP /
radiants
Modeles JEC8430 et JEC8536
IMPORTANT-CONSERVERPOURL'INSPECTEURD'ELECTRICITELOCAL
IMPORTANT: La mise en service doit 6tre effectuee par un prestataire de service apres-vente Jenn-Air ou un installateur
qualifi& Lire les mesures de securite dans le manuel de I'utilisateur avant d'utiliser cet appareil.
(Dimensions montrees en pouces et en centimetres)
PLAQUES DE CUISSON .&.QUATRE
I_LI_MENTS RADIANTS
DIMENSIONS
pouces cm
A 29 1/16+1/16 74,0+0,2
B 20 3/8 + 1/16 51,9 +0,2
C 2 1/8 min. 5,4
D Degag. min. de 4 1/8 10,5
E 29 15116 76,0
F 21 1/2 54,6
G 3 3/4 9,5
I)
REMARQUE : La dimension D est le degagement necessaire pour la profondeur de I'appareil mesuree a partir du dessus du
comptoir. Mesure type, quel que soit I'appareil. PLAQUES DE CUlSSON .&.ClNQ
leLI_MENTS RADIANTS
DIMENSIONS
pouces cm
A 34 9/16 + 1/16 87,9 + 0,2
B 20 3/8 + 1/16 51,9 +0,2
C 2 1/8 min. 5,4
D Degag. min. de 4 1t8 10,5
E 35 5/16 89,7
F 21 1/2 54,6
G 3 3/4 9,5
RESPECTER
IMPERATIVEMENT
LES DIMENSIONS
DE LA D#COUPE
O
LES APPAREILS SONT EQUIPES EN USINE D'UN CABLE FLEXIBLE DE 1/2 PO (1,3 CM) DE DI,AM#TRE INTERIEUR,
48 PO (121,9 CM) DE LONG AVEC 6 FILS DE 6 PO (15,2 CM) ,ikL'EXTREMITE (,ikRACCORDER A UNE INSTALLATION
ELECTRtQUE DE 240/120 V).
INSTRUCTIONS A L'INTENTION DE L'INSTALLATEUR :
•Degagement lateral -I'appareil peut 6tre pose directement contre la cloison sur le cSte (degagement de 0 po/cm) si
le manque d'espace I'exige.
A I'intention de I'installateur. Veuillez laisser cette notice de mise en service avec I'appareil.
A I'intention de I'utilisateur. Veuillez conserver cette notice de mise en service pour reference utterieure.

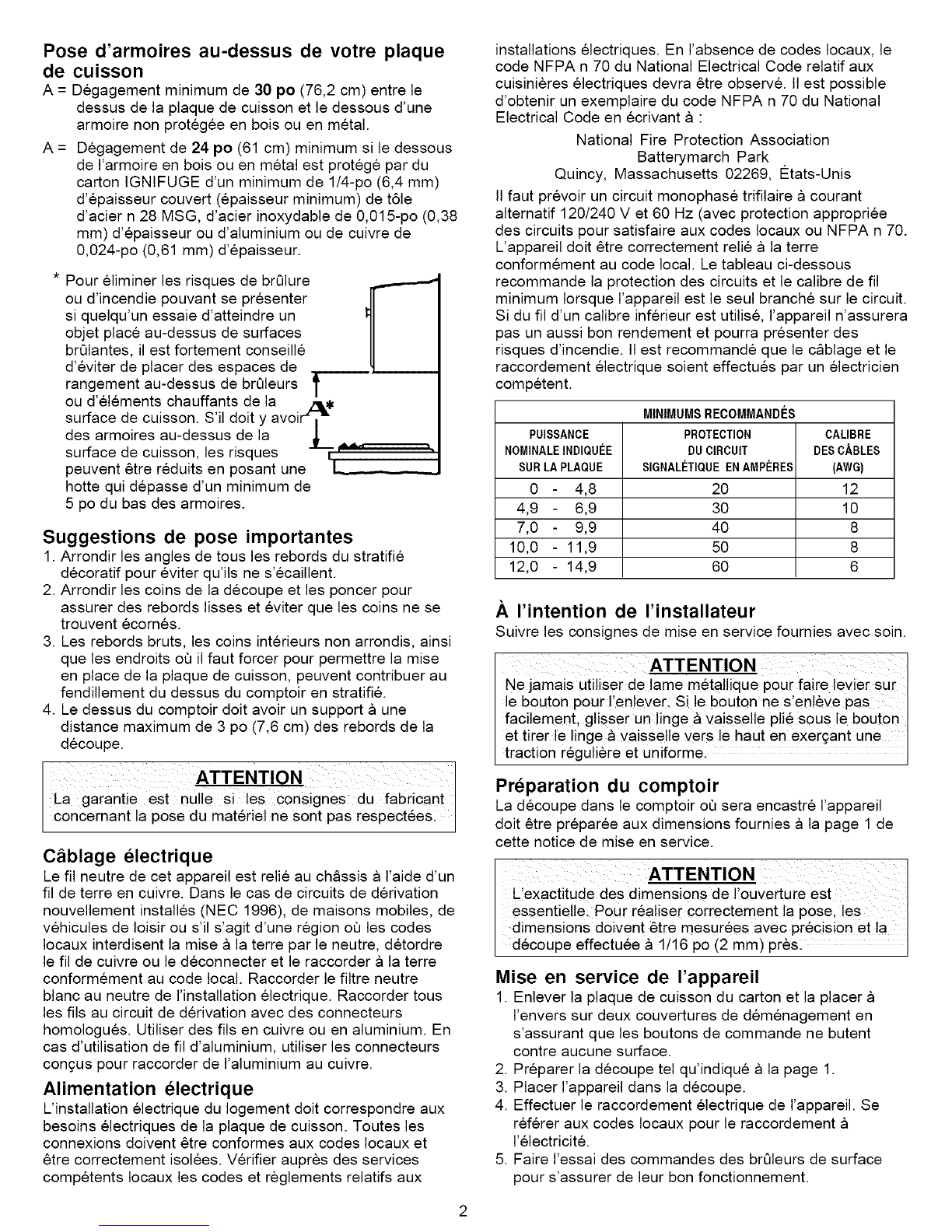

Pose d'armoires au-dessus de votre plaque
de cuisson
A = Degagement minimum de 30 po (76,2 cm) entre le
dessus de la plaque de cuisson et le dessous d'une
armoire non protegde en bois ou en metal.
A = Degagement de 24 po (61 cm) minimum si le dessous
de I'armoire en bois ou en metal est proteg6 par du
carton IGNIFUGE d'un minimum de 1/4-po (6,4 mm)
d'epaisseur couvert (epaisseur minimum) de tdle
d'acier n 28 MSG, d'acier inoxydable de 0,015-po (0,38
mm) d'epaisseur ou d'aluminium ou de cuivre de
0,024-po (0,61 mm) d'epaisseur.
*Pour eliminer les risques de brQlure
ou d'incendie pouvant se presenter
si quelqu'un essaie d'atteindre un
objet place au-dessus de surfaces
brQlantes, il est fortement conseille
d'eviter de placer des espaces de
rangement au-dessus de brQleurs t
ou d'dlements chauffants de la Zl_'
surface de cuisson. S'il dolt y avoid i=
des armoires au-dessus de la JL
surface de cuisson, les risques
peuvent 6tre reduits en posant une
hotte qui depasse d'un minimum de
5 po du bas des armoires.
I
Suggestions de pose importantes
1. Arrondir les angles de tousles rebords du stratifie
decoratif pour eviter qu'ils ne s'ecaillent.
2. Arrondir les coins de la decoupe et les poncer pour
assurer des rebords lisses et eviter que les coins ne se
trouvent 6cornes.
3. Les rebords bruts, les coins interieurs non arrondis, ainsi
que les endroits oQ il faut forcer pour permettre la mise
en place de la plaque de cuisson, peuvent contribuer au
fendillement du dessus du comptoir en stratifie.
4. Le dessus du comptoir dolt avoir un support a une
distance maximum de 3 po (7,6 cm) des rebords de la
decoupe.
ATTENTION
La garantie est nulle si les consignes du fabricant
concernant la pose du materiel ne sont pas respectees
C_blage electrique
Le fil neutre de cet appareil est relie au chassis a I'aide d'un
fil de terre en cuivre. Dans le cas de circuits de derivation
nouvellement installes (NEC 1996), de maisons mobiles, de
vehicules de Ioisir ou s'il s'agit d'une region oQ les codes
Iocaux interdisent la mise a la terre par le neutre, detordre
le fil de cuivre ou le deconnecter et le raccorder a la terre
conformement au code local. Raccorder le filtre neutre
blanc au neutre de I'installation electrique. Raccorder tous
les ills au circuit de derivation avec des connecteurs
homologues. Utiliser des ills en cuivre ou en aluminium. En
cas d'utilisation de fil d'aluminium, utiliser les connecteurs
con£us pour raccorder de I'aluminium au cuivre.
Alimentation electrique
L'installation electrique du Iogement dolt correspondre aux
besoins electriques de la plaque de cuisson. Toutes les
connexions doivent 6tre conformes aux codes Iocaux et
6tre correctement isolees. Verifier aupres des services
competents Iocaux les codes et reglements relatifs aux
installations electriques. En I'absence de codes Iocaux, le
code NFPA n 70 du National Electrical Code relatif aux
cuisinieres electriques devra 6tre observe. 11est possible
d'obtenir un exemplaire du code NFPA n 70 du National
Electrical Code en ecrivant a :
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269, Etats-Unis
II faut prevoir un circuit monophase trifilaire a courant
alternatif 120/240 Vet 60 Hz (avec protection appropriee
des circuits pour satisfaire aux codes Iocaux ou NFPA n 70.
L'appareil dolt 6tre correctement relie a la terre
conformement au code local. Le tableau ci-dessous
recommande la protection des circuits et le calibre de fil
minimum Iorsque I'appareil est le seul branche sur le circuit.
Si du fil d'un calibre inferieur est utilise, I'appareil n'assurera
pas un aussi bon rendement et pourra presenter des
risques d'incendie. II est recommande que le c_blage et le
raccordement electrique soient effectues par un electricien
competent.
MINIMUMSRECOMMANDI_S
PUISSANCE PROTECTION CALIBRE
NOMINALEINDIQUF:E DUCIRCUIT DESCABLES
SURLAPLAQUE SIGNAL_:TIQUEENAMP_:RES (AWG)
0 4,8 20 12
4,9 6,9 30 10
7,0 9,9 40 8
10,0 - 11,9 50 8
12,0 - 14,9 60 6
.A I'intention de I'installateur
Suivre les consignes de mise en service fournies avec soin.
ATTENTION
Ne jamais utiliser de lame metallique pour faire levier sur
le bouton pour I'enlever. Si le bouton ne s'enldve pas
facilement, glisser un linge & vaisselle pile sous le bouton
et tirer le linge a vaisselle vers le haut en exer£ant une
traction rdguliere et uniforme.
Preparation du comptoir
La decoupe dans e comptoir oQ sera encastre I'appareil
dolt 6tre preparde aux dimensions fournies a la page 1 de
cette notice de mise en service.
L exactitude des dimensions de Iouverture est
essentielle. Pour realiser correctement la pose, les I
dimensions doivent 6tre mesurees avec precision et la I
decoupe effectuee a 1/16 po (2 mm) pres.
Mise en service de I'appareil
1. Enlever la plaque de cuisson du carton et la placer
I'envers sur deux couvertures de demdnagement en
s'assurant que les boutons de commande ne butent
contre aucune surface.
2. Preparer la decoupe tel qu'indique a la page 1.
3. Placer I'appareil dans la decoupe.
4. Effectuer le raccordement electrique de I'appareil. Se
rdferer aux codes Iocaux pour le raccordement
I'electricitd.
5. Faire I'essai des commandes des brQleurs de surface
pour s'assurer de leur bon fonctionnement.
