Jensen MP7720 - Radio / CD User manual

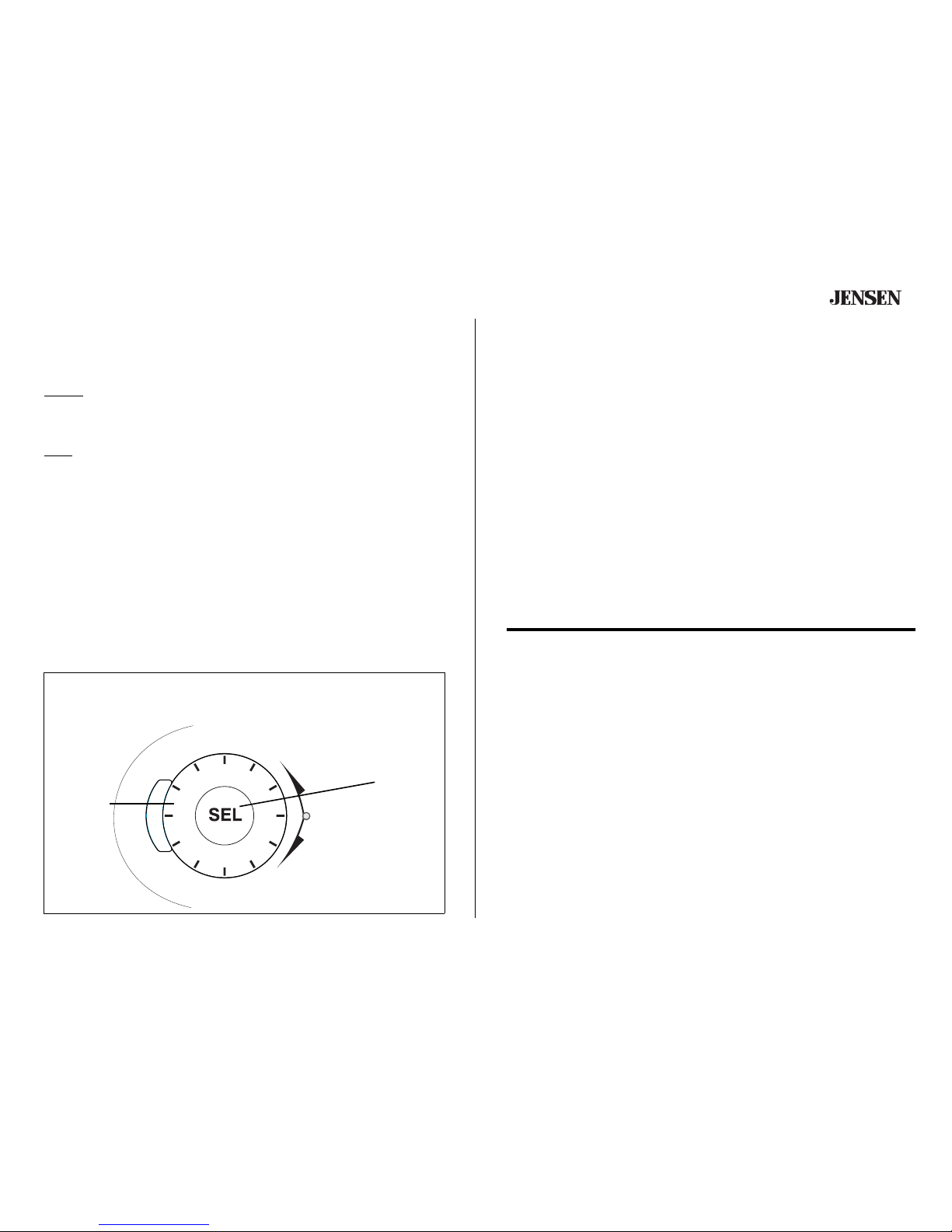

AUDIO
ADJUST
MP3 / CD RECEIVER
BAND
7
SCAN
/
MP7720
AUX IN
CHANGER
UP
DN
DIM
MP3
0
DISP
MONO
LO/DX
AS/PS
MODE
SUB-W
MOSFET 60 WATTS X4
LOUD
ST
Remove transport screws
Quite los tornillos transportadores
Enlevez les vis de transport
Remove half sleeve
Quite la media camisa
Enlevez le demi-fourreau
2
1
LOC MUT
MON
CDRECEIVER
PAUSCN
RPT SHF
SCN
BND/LOU
DSP
AMS MOD
EQ
DIM
SW
RX
MP7720
Owner’s Manual
Thank You!
Thank you for choosing a Jensen product. We hope you will find the instructions in this owner’s
manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to
use all the features of your new Jensen receiver for maximum enjoyment.
Preparation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Basic Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tuner Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CD Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
MP3 Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
CD Changer Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Preparation
Getting Started
It’s a good idea to read all of the instructions before beginning the installation.
Tools and Supplies
The following tools and supplies are needed to install the radio.
• Torx type, flat-head and Phillips screwdrivers
• Wire cutters and strippers
• Tools to remove existing radio (screwdriver, socket wrench set or other tools)
•Electricaltape
• Crimping tool
• Volt meter/test light
• Crimp connections
• 18 gauge wire for power connections
• 16 – 18 gauge speaker wire
Speaker Requirements: Only connect speakers rated in the load impedance of 4 ohms.
Speakers with a load impedance less than 4 ohms could damage the unit.
Disconnect Battery
Before you begin, always disconnect the battery negative terminal.
Prepare Radio
1. Remove half sleeve – Press the metal levers on both sides to remove the half-sleeve
from the radio.
2. Remove transport screws – Remove screws before inserting a CD.
Audiovox Electronics Corporation
150 Marcus Boulevard
Hauppauge, NY 11788
1-800-323-4815
www.jensen.com
© 2004 Audiovox
v.123103
Prepare Radio
Preparar la Radio
Préparer la Radio
®

MP7720
2
¡Gracias!
Gracias por elegir los productos Jensen. Esperamos que encuentre en este manual instrucciones
claras y fáciles de seguir. Si se toma unos pocos minutos para leerlo, aprenderá cómo utilizar
todas las funciones de su nuevo radio Jensen para su máximo entretenimiento.
Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Cableado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operación Básica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Operación de la Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Operación del Reproductor de CD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Operación del Equipo de MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Controlo Remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Operación del Cambiador de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Corrección de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Manual del Usuario Guide d'Utilisateur
Merci!
Merci d'avoir choisi un produit Jensen. Nous espérons que vous allez trouver les instructions
dans ce guide de propriétaire claires et faciles à suivre. Prenez quelques minutes à le consulter,
vous apprendrez à utiliser toutes les fonctions de votre nouvelle radio Jensen pour en tirer une
jouissance maximum.
Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Opération de Base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Fonctionnement de la Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fonctionnement du Lecteur CD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Opération MP3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Prêt à être Télécommandé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Fonctionnement de Changeur de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Preparación
Comenzando
Es buena idea leer completamente las instrucciones antes de iniciar la instalación.
Herramientas y Provisiones
Las siguientes herramientas y provisiones son necesarias para instalar el radio:
• Llave torx, destornilladores plano y Phillips
• Cúter y peladores de cables
• Herramientas para remover la radio existente (destornillador, equipo de llave de casquillo y
otras herramientas)
• Cinta aisladora
• Enganchador
• Voltímetro / luz de prueba
• Conexiones para enganchar
• Cable de calibre 18 para conexiones eléctricas, cable de altoparlante de calibre 16 a 18
Requerimientos del altavoz: Solamente conecte los altavoces de carga de impudencia de 4 ohms.
Altavoces con una carga de impedancia menor a los 4 ohms pueden dañar la unidad.
Desconecte la Batería
Antes de empezar, siempre desconecte la terminal negativa de la batería.
Preparar la Radio
1. Quite la media camisa – Presione los cerrojos de ambos lados del radio para quitar la media
camisa.
2. Quite los tornillos transportadores – Quite los tornillos antes de insertar un CD.
Préparation
Mise en Marche
C'est une bonne idée de lire toutes les instructions avant de commencer l'installation.
Outils et Matériel
Vous aurez besoin des outils et du matériel suivants pour installer la radio :
• Type Torx des tournevis Plat et Philips
• Des coupeurs de fil et séparateurs d'épuisement
• Outils pour enlever la radio existante (tournevis, un ensemble de clés à douille et d'autres outils)
• Bande électrique
• Outil à sertissage
• Voltmètre/lumière d'épreuve
• Connexions à sertissage
• Fer jauge 18 pour branchage puissance, fer jauge 16 – 18 de haut parleur
Pour les haut parleurs: Ne connectez que les haut parleurs qui sont évalués pour une impédance de
charge de 4 ohms. Des hauts parleurs avec une impédance de charge de moins de 4 ohms peuvent
nuire à l'appareil.
Débrancher la Batterie
Il faut toujours débrancher la borne de batterie négative avant de commencer.
Préparer la Radio
1. Enlevez le Demi-fourreau – Appuyez sur les verrous placés de chaque côté de l’autoradio pour
enlever le demi-fourreau.
2. Enlevez les vis de Transport – Enlevez les vis avant d’insérer un CD.

MP7720
3
Jensen Connector
1
2
4
1
2
3
Gray/Black (-)
Gris / Negro (-)
Gris / Noir (-)
Gray / Gris / Gris (+)
8
White/Black (-)
Blanco/Negro (-)
Blanc/Noir (-)
White / Blanco / Blanc (+)
Violet / Violeta / Violet (+)
3
4
6
+
5
7
910
Green / Verde / Vert (+)
Green/Black (-)
Verde/Negro (-)
Vert/Noir (-)
Violet/Black (-)
Violeta/Negro (-)
Violet/Noir (-)
10A
1
2
12
13
Gray
Gris / Gris
Black
Negro / Noir
Front
Frente
Avant
Rear
Posterior
Arrière
11
Preparation (continued)
Install Half-Sleeve
1. Install adapter if necessary (optional).
2. Install half-sleeve into adapter or dashboard.
3. Push tabs out to secure half-sleeve in the radio opening.
4. Install support strap to make unit more stable.
Wiring
Wiring with a Wiring Adapter (Purchased Separately)
Connect Wires
You can make all these connections without even being in the car.
1. Splice or crimp wires.
2. Attach wiring adapter to car wiring harness.

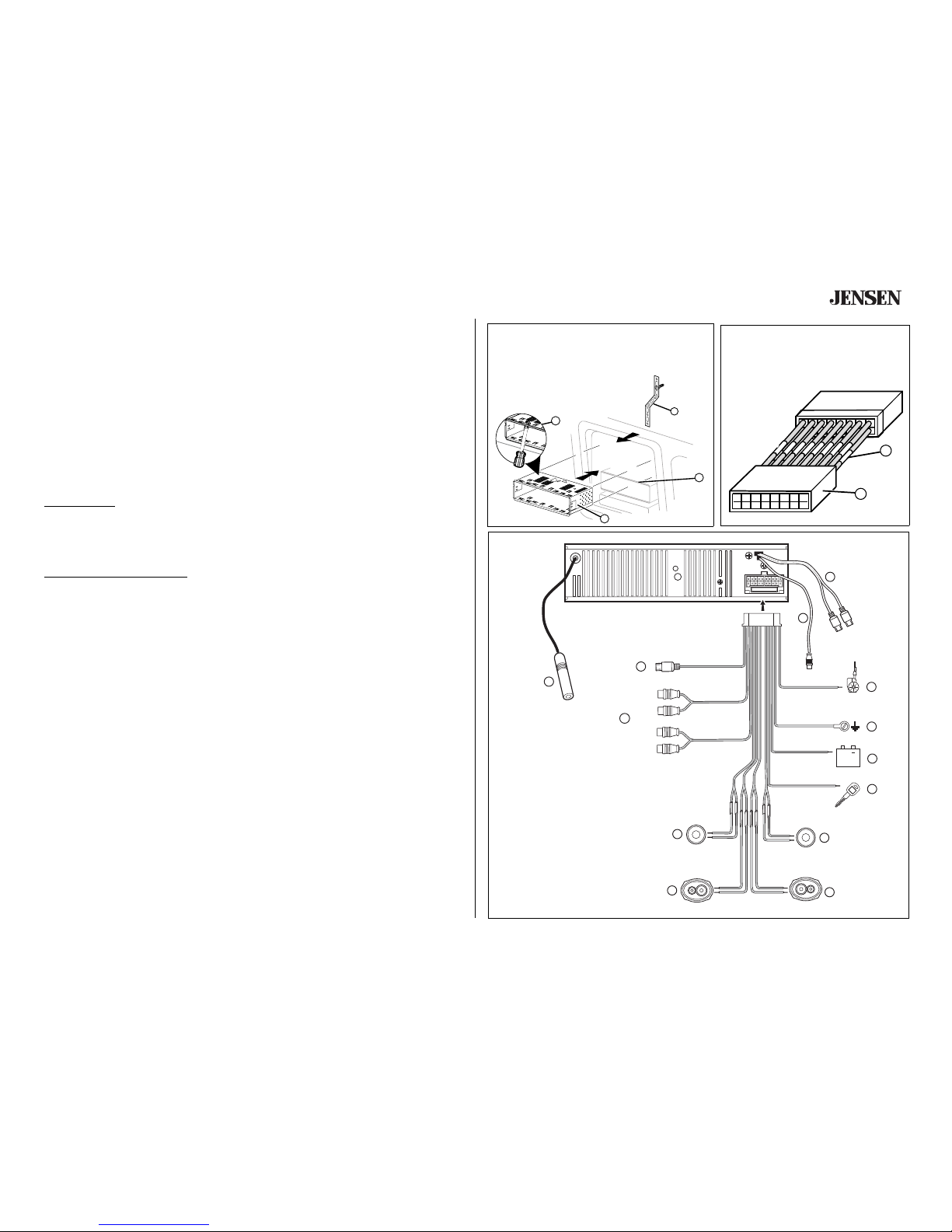

Wiring Diagram / Color Codes
1. Auxilliary input
2. CD changer
3. Power Antenna (dark blue wire) – Connect to power antenna or amplifier. If not used,
tape bare end of wire.
4. Ground (black wire) – Connect to ground terminal or clean, unpainted part of chassis.
5. Memory/Battery (yellow wire) – Connect to battery or 12 volt power source that is always
alive. The radio will not work if this wire is not connected.
6. Accessory/Ignition (red wire) – Connect to existing radio wire or radio fuse.
7. Left front speaker
8. Right front speaker
9. Left rear speaker
10. Right rear speaker
11. Front and rear RCA preamp output
12. Subwoofer RCA preamp out
13. Antenna
Fuses
When replacing a fuse, make sure the new fuse is the correct type and amperage. Using an
incorrect fuse could damage the radio. The MP7720 uses one 15 amp fuse located below the
wiring connector: 15 amp fast blow ATO.
Reconnect Battery
When wiring is complete, reconnect the battery negative terminal.
Install Half-Sleeve
Instalación de la Camisa
Installation du Demi-manchon
Connect Wires
Conecte los Cables
Raccordement des Fils
Wiring
Cableado
Câblage

MP7720
4
Preparación (continuado)
Instalación de la Camisa
1. Instale el adaptador, si es necesario (opcional).
2. Instale la media camisa en el adaptador o en tablero de instrumentos.
3. Hale las aletas hacia afuera para asegurar la media camisa en al apertura del radio.
4. Instale la abrazadera de soporte para que la unidad quede más estable.
Cableado
Cableado con un Adaptador de Cables (Cómprelos por Separado)
Conecte los Cables
Usted puede hacer estas conexiones sin ni siquiera estar en el carro.
1. Una o conecte a presión.
2. Una el adaptador de cableado al arnés del cableado del carro.
Diagrama de Cableado / Código de Colores
1. Cables auxiliares de entrada
2. Cambiadiscos de CD
3. Alimentación Antena (cable azul) – Conectar a la antena o al amplificador. Si no se utilizara
el cable, se debe recubrir la punta del cable.
4. Conexión a Tierra (cable negro) – Conectar a la terminal de tierra o a una superficie limpia
de metal, sin pintura, del chassis.
5. Memoria/Batería (cable amarillo) – Conectar a la batería o a la fuente de energía de 12
voltios que está siempre viva. La radio no funcionará si este cable no está conectado.
6. Accesorio/Ignición (cable roja) – Conectar al cable de la radio o al fusible de la radio.
7. Altavoz Delantero Izquierdo
8. Altavoz Delantero Derecho
9. Altavoz Delantero Izquierdo
10. Altavoz Delantero Derecho
11. Salida delantera y posterior del preamplificación de RCA
12. Preamplificación de Subwoofer RCA hacia fuera
13. Antenn
Fusibles
Cuando reemplace un fusible asegúrese que el fusible nuevo sea del tipo correcto y tenga el
amperaje adecuado. Si utiliza un fusible incorrecto puede dañar la radio. El MP7720 utiliza un
fusible de 15 amperios ubicado bajo el conector de cables Fusible ATO de 15 Amperios disparo
rápido).
Reconexión de la Batería
Cuando haya terminado de colocar los cables, podrá hacer la reconexión de la batería a la
terminal negativa de la misma.
Préparation (continué)
Installation du Demi-manchon
1. Installez l’adaptateur si nécessaire (facultatif).
2. Installez le demi-fourreau dans l’adaptateur de la planche de bord.
3. Poussez les pattes vers l’extérieur pour fixer le demi-fourreau dans l’ouverture de
l’autoradio.
4. Installez la bande de fixation pour rendre l’appareil plus stable.
Câblage
Raccordement au Câblage avec un Adaptateur (Achetér Séparément)
Raccordement des Fils
Vous pouvez effectuer ces branchements même sans être dans la voiture.
1. Effectuez les branchements par raccord ou sertissage.
2. Fixez l’adaptateur de câblage au faisceau de câbles de la voiture.
Le Diagramme de Câblage / Le Code de Couleurs
1. Entrée auxiliaire
2. Changeur de CD
3. Antenne motorisée (fil bleu foncé) – Branchez à l’antenne motorisée ou à l’amplificateur.
S’il n’est pas utilisé, recouvrez l’extrémité dénudée du fil de ruban adhésif.
4. Mise à la tere (fil noir) – Connectez à la borne de mise à la terre ou à un point métallique
propre, non peint, du châssis.
5. Mémoire/batterie (fil jaune) – Connectez à la batterie ou à une source d’alimentation 12
volts tougours sous tension. La radio ne fonctionnera pas si ce fil n’est pas branché.
6. Accessoires/allumage (fil rouge) – Connectez au fil de la radio existante ou au fusible du
radio.
7. Haut parleur d'avant à gauche
8. Haut parleur d'avant à droite
9. Haut parleur d'arrière à gauche
10. Haut parleur d'arrière à droit
11. Rendement avant et arrière de préampli de RCA
12. Préampli de Subwoofer RCA dehors
13. Antenne
Fusibles
Lors du remplacement d’un fusible, assurez-cous que le fusible de remplacement est du type et
de la puissance appropriés. L’utilisation d’un fusible non approprié pourrait endommager la
radio. Le MP7720 est doté d’un fusible de 15 A, situé sous le connecteur du câblage (15 A à
fusion rapide, type ATO).
Rebranchement de la Batterie
Une fois les fils installés, rebranchez la borne négative de la batterie.

MP7720
5
Instalación (continuado)
Instalación Final ISO-DIN
1. Quite el anillo ornamental del frente del radio.
2. Monte en el nuevo radio los soportes de fábrica usando los tornillos del radio viejo.
3. Deslice el chasis del radio en la apertura del tablero y asegúrelo.
4. Reinstale el panel del tablero.
Installation
Installation Finale
1. Branchez l’adaptateur de câblage au faisceau de câbles de la voiture.
2. Branchez le fil de l’antenne.
3. Glissez le châssis dans le demi-fourreau.
4. Fixez le nouvel autoradio aux ferrures avec des écrous (si possible).
5. Replacez tous les éléments retirés de la planche de bord.
Installation Finale ISO-DIN
1. Retirez la garniture du devant de la radio.
2. Montez les ferrures du nouvel autoradio en utilisant les vis existantes de l’ancien
autoradio.
3. Glissez l’autoradio dans l’ouverture de la planche de bord et fixez-le.
4. Réinstallez le panneau de la planche de bord.
1
2
3
4
5
LOC MUT
MON
CDRECEIVER
PAUSCN
RPT SHF
SCN
BND/LOU
DSP
AMS MOD
EQ
DIM
SW
RX
2
1
3
4
LOC MUT
MON
CDRECEIVER
PAU SCN
RPT SHF
SCN
BND/LOU
DSP
AMS MOD
EQ
DIM
SW
RX
Installation
Final Installation
1. Connect wiring adapter to existing wiring harness.
2. Connect antenna lead.
3. Slide radio chassis into half-sleeve.
4. Secure radio to bracket using nut (if possible).
5. Replace any items you removed from the dashboard.
Final ISO-DIN Installation
1. Remove trim ring.
2. Mount factory brackets on new radio using existing screws from old radio.
3. Slide radio chassis into dash opening and secure.
4. Reinstall dash panel.
Instalación
Instalación Final
1. Conecte el adaptador del cableado al arnés existente del cableado.
2. Conecte la cabeza de la antena.
3. Deslice el chasis del radio en la media camisa.
4. Asegure el radio al soporte usando una tuerca (si es posible).
5. Ponga en su lugar cualquier artículo que haya quitado del tablero de instrumentos.
Final ISO-DIN Installation
Instalación Finale ISO-DIN
Installation Finale ISO-DIN
Final Installation
Instalación Finale
Installation Finale

MP7720
6

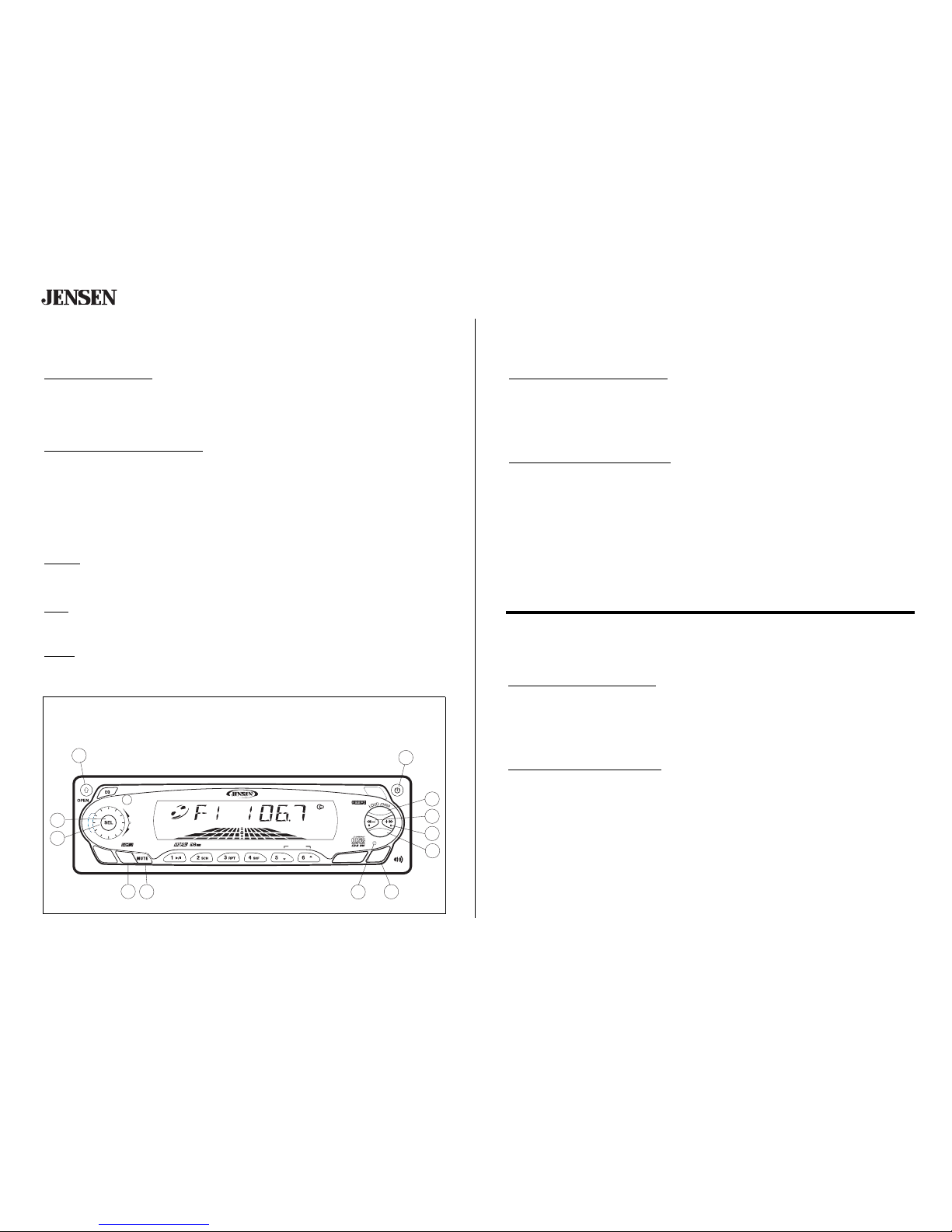

Basic Operation
1. Power
Front Panel is in Place
To turn the unit on, press any button on the front panel. If you press the OPEN (1) button the
front panel will motorize down. When you insert a CD the unit will turn on automatically and
begin playing the CD. To turn the unit off, press and hold the POWER (2) button until the front
panel lights turn off. The clock will remain illuminated.
Front Panel Has Been Removed
After re-installing the front panel, press the OPEN (1) button to turn the unit on and motorize
the front panel down. Press the OPEN (1) button again to motorize the front panel up or press
the POWER (2) button to motorize the front panel up and turn the unit off.
2. Sound Adjustment (Volume, Bass, Treble, Balance, Fade)
Press SEL (3) to step through the menu of audio functions: volume, bass, treble, balance,
fader, and back to volume.
Volume
Adjust the unit’s volume from 0 (lowest) to 100 (highest) by turning the ROTARY ENCODER
(4) counter-clockwise to reduce the volume, or clockwise to increase the volume.
Bass
Press SEL (3) two times, then use the ROTARY ENCODER (4) to adjust the bass from -10
(lowest) to 10 (highest). “00” represents a flat response.
Treble
Press SEL (3) three times, then use the ROTARY ENCODER (4) to adjust the treble from -10
(lowest) to 10 (highest). “00” represents a flat response.
AUDIO
ADJUST
MP3 / CD RECEIVER
BAND
7
SCAN
/
MP7720
AUX IN
CHANGER
UP
DN
DIM
MP3
0
DISP
MONO
LO/DX
AS/PS
MODE
SUB-W
MOSFET 60 WATTS X4
LOUD
ST
1
3
4
7
2
16
15
20
6
17
18
19
Reset/Readjuste/Remise
Operación Básica
1. Potencia
El Panel Delantero está en Lugar
Para girar la unidad, presione cualquier botón en el panel delantero. Si usted presiona el
botón OPEN (1) el panel delantero motorizará abajo. Cuando usted inserta un CD la unidad se
girará automáticamente y comenzará a jugar el CD. Para dar vuelta a la unidad apagado,
presione y sostenga el botón de la POWER (2) hasta las luces de panel delantero dan vuelta
apagado. El reloj seguirá iluminado.
Se ha Quitado El Panel Delantero
Después de reinstalar el panel delantero, presione el botón OPEN (1) para girar la unidad y
para motorizar el paneldelantero abajo. Presione el botón OPEN (1) otra vez para motorizar el
panel delantero para arriba o para presionar el botón de la POWER (2) para motorizar el panel
delantero para arriba y para dar vuelta a la unidad apagado.
2. Ajuste Sano (Volumen, Graves, Agudos, Apagado)
Para incrementar el volumen, rote la perilla de control de volumen (4) hacia el lado de las
agujas del reloj. Para bajar el volumen, rote la perilla de control de volumen al contrario de las
agujas del reloj. Cuando el volumen se ajusta, el nivel de volumen se muestra en la pantalla
como un número en el rango de 0 (el más bajo) a 100 (el más alto).
Opération de Base
1. Alimentation
Le panneau avant est en place
Pour allumer l'unité, appuyez sur n'importe quel bouton sur le panneau plan. Si vous appuyez
sur le bouton OPEN (1) le panneau avant motorisera vers le bas. Quand vous insérez un CD
l'unité s'allumera automatiquement et commencera à jouer le CD. Pour arrêter l'unité, appuyez
sur et tenez le bouton de POWER (2) jusqu'aux voyants avant s'éteignent. L'horloge restera
illuminée.
Le Panneau Avant A été Enlevé
Après réinstallation du panneau avant, appuyez sur le bouton OPEN (1) pour allumer l'unité et
pour motoriser le panneau avant vers le bas. Appuyez sur le bouton OPEN (1) encore pour
motoriser le panneau avant vers le haut ou pour appuyer sur le bouton de POWER (2) pour
motoriser le panneau avant vers le haut et pour arrêter l'unité.
2. Ajustement Sain (Volume, Basse, Aigu, Équilibre, Atténuateur)
Pour augmenter le volume, tourner le contrôle volume (4) dans le sens des aiguilles d'une
montre. Pour diminuer le volume, tourner le contrôle du volume contre le sens des aiguilles
d'une montre. Lorsque le volume est ajusté, le niveau de volume sera affiché sur le panneau
d'affichage comme un numéro allant de 0 (le plus bas) à 100 (le plus haut).
Basic Operation
Operación Básica
Opération de Base

MP7720
7
Basic Operation (continued)
2. Sound Adjustment (Volume, Bass, Treble, Balance, Fade)
(continued)
Balance
Press SEL (3) four times, then use the ROTARY ENCODER (4) to adjust the balance between
the right and left speakers from 10R (full right) to 10L (full left). “L=R” represents an equal
balance between the right and left speakers.
Fader
Press SEL (3) five times, then use the ROTARY ENCODER (4) to adjust the fader between
the front and rear speakers from 10F (full front) to 10R (full rear). “F=R” represents an equal
balance between the front and rear speakers.
3. Mute
Press MUTE (7) to silence the receiver. Press MUTE again to resume normal operation.
4. Loudness
Press and hold the BAND (19) button > 3 seconds to activate the Loudness. When the
Loudness is on, LOUD appears in the bottom left of the display. Press and hold the BAND
button again to turn the Loudness off.
5. Audible Beep
Press SEL (3) for > 3 seconds to access the Beep Tone menu. Turn the ROTARY ENCODER
(4) to select “BEEP ALL”, “BEEP 2ND”, or “BEEP OFF”.
Operación Básica (continuado)
2. Ajuste Sano (Volumen, Graves, Agudos, Apagado) (continuado)
Presione la perilla de control de volumen para seguir paso a paso el menú de las funciones de
audio. La primera opción es volumen, seguida de subwoofer (solamente si se activa el
subwoofer) graves, agudos, apagado y nuevamente a volumen. Cuando se ajustan las
funciones de audio, la unidad automáticamente sale de modo selección y luego de cinco
segundos retorna a la pantalla normal.
3. Audio Mudo
Presione MUTE (7) por un momento para enmudecer el volumen del audio, "Mute" aparecerá
en la pantalla. Restablezca el volumen a la configuración previa presionando MUTE
nuevamente.
4. Intensidad
Presione y sostenga el botón de BAND (19) más de 3 segundos para activar la intensidad.
Cuando la intensidad está encendido, aparece LOUD en el fondo a la izquierda de la
exhibición. Presione y sostenga el botón de BAND otra vez para dar vuelta a la intensidad
apagado.
5. Pitido Audible
Presione el SEL (3) por más de 3 segundos para tener acceso al menú del tono de la s Pitido
Audible (beep). Dé vuelta al CODIFICADOR ROTATORIO (4) para seleccionar
Opération de Base (continué)
2. Ajustement Sain (Volume, Basse, Aigu, Équilibre, Atténuateur)
(continué)
Appuyez sur le contrôle volume pour accéder au menu des fonctions audio. La première
option est volume, suivie par subwoofer (seulement si le subwoofer est activé), basse, aigu,
équilibre, atténuateur et retour au volume. Lorsque vous ajustez les fonctions audio, l'appareil
sortira automatiquement du mode sélection pour retourner à l'affichage normal, au bout de
cinq secondes ou lorsqu'une autre fonction est activée.
3. Mise en Sourdine
Appuyez sur MUTE (7) pour mettre le volume audio en sourdine. Sourdine sera apparaîtra sur
le panneau d'affichage. Vous pouvez rétablir le volume en appuyant de nouveau sur ce MUTE.
4. Volume Élevé
Appuyez sur et tenez le bouton de BAND (19) plus de 3 secondes pour activer le volume
élevé. Quand le volume élevé est allumé, apparaît FORT au fond à gauche de l'affichage.
Appuyez sur et tenez le bouton de BAND encore pour arrêter le volume élevé.
5. Bip Sonore
Serrez la SEL (3) pendant plus de 3 secondes pour accéder au menu de Bip Sonore. Tournez
l'ENCODEUR ROTATOIRE (4) pour choisir “BEEP ALL”, “BEEP 2ND”, ou “BEEP OFF”.
AUDIO
ADJUST
Select
Selección
Sélectionner
Adjust
Adjustar
Adjuster
Press
Presione
Appuyez

MP7720
8
Basic Operation (continued)
6. Equalizer
Press the EQ (22) button to turn on the equalization function. Continue pressing the button to
select “FLAT”, “CLASSICS”, “POP M”, “JAZZ”, or “DISP OFF”. A selection of “CLASSICS”, “POP
M”, or “JAZZ” will appear in red on the left side of the display.
7. Clock
CLOCK DISPLAY
Press the DISP (16) button to show the clock in the display. The clock will display for a few
seconds and then return to the previous display.
CLOCK ADJUSTMENT (TIME)
Press the DISP (16) button to show the clock, and then press the DISP button again and hold for
> 3 seconds until the clock flashes. Press the DOWN TUNING (<<-) button (18) to change the
minutes and UP TUNING (+>>) button (17) to change the hour. Continue changing the hour to
move between AM and PM.
8. Subwoofer
Press and hold the MODE (15) button for > 3 seconds to activate the sub-woofer output. When
subwoofer is selected, “Sub.W” will appear in the top right corner of the display. Subwoofer RCA
preamp out is crossed over @ 200Hz. (Fixed output can be turned on/off from the front panel but
it cannot be varied in level.)
9. Auxiliary Input
Press MODE (15) for < 3 seconds to access the Auxiliary Input mode. Plug an audio device into
the unit using the auxiliary input jack to listen to an auxiliary audio source (MP3, cassette player,
etc.).
Operación Básica (continuado)
6. Ecualizador
Presione el botón de EQ (22) para girar la función de la igualación. Continúe presionando el
botón para seleccionar “FLAT”, “CLASSICS”, “POP M”, “JAZZ”, o “DISP OFF”. Una selección de
“CLASSICS”, “POP M”, o “JAZZ” aparecerá en rojo en el lado izquierdo de la exhibición.
7. Reloj
Exhibición del Reloj
Presione el botón de DISP (16) para demostrar el reloj en la exhibición. El reloj exhibirá por
algunos segundos y después volverá a la exhibición anterior.
Ajuste del Reloj
Presione el botón de DISP (16) para demostrar el reloj, y después presione el botón de DISP
otra vez y sostenga por más de 3 segundos hasta que destella el reloj. Presione el botón del <<-
(18) para cambiar los minutos y +>> el botón (17) para cambiar la hora. Continúe cambiando la
hora al movimiento entre AM y PM.
Operación Básica (continuado)
8. Subwoofer
Presione y sostenga el botón de la MODE (15) por más de 3 segundos para activar la salida del
secundario-altavoz para bajas audiofrecuencias. “Sub.W” aparecerá en la esquina derecha
superior de la exhibición. El preamplificación de Subwoofer RCA hacia fuera es el excedente
cruzado @ 200Hz. (la salida fija se puede dar vuelta con./desc. del panel delantero pero no
puede ser variada en nivel.)
9. Entrada Auxiliar
Presione MODE (15) por menos de 3 segundos para tener acceso al modo de entrada auxiliar.
Tape un dispositivo audio en la unidad usando el gato auxiliar de la entrada para escuchar una
fuente audio auxiliar (MP3, jugador de cassette).
Opération de Base (continué)
6. Égalisateur
Appuyez sur le bouton de EQ (22) pour allumer la fonction d'égalization. Continuez d'appuyer
sur le bouton pour choisir “FLAT”, “CLASSICS”, “POP M”, “JAZZ”, ou “DISP OFF”. Un choix de
“CLASSICS”, “POP M”, ou “JAZZ” apparaîtra dans le rouge du côté gauche de l'affichage.
7. Horloge
Affichage d'horloge
Appuyez sur le bouton de DISP (16) pour montrer l'horloge dans l'affichage. L'horloge montrera
pendant quelques secondes et puis reviendra à l'affichage précédent.
Ajustement d'horloge
Appuyez sur le bouton de DISP (16) pour montrer l'horloge, et puis appuyez sur le bouton de
DISP encore et tenez pendant plus de 3 secondes jusqu'à ce que l'horloge clignote. Serrez <<-
boutonnez (18) pour changer les minutes et +>> le bouton (17) pour changer l'heure.
Continuez de changer l'heure en mouvement entre AM et PM.
8. Subwoofer
Appuyez sur et tenez le bouton de MODE (15) pendant plus de 3 secondes pour activer le
rendement de secondaire-woofer. Sub.W apparaîtra dans le bon coin supérieur de l'affichage.
Le préampli de Subwoofer RCA dehors est l'excédent croisé @ 200Hz. (le rendement fixe peut
être tourné "Marche/Arrêt" du panneau avant mais il ne peut pas être changé dans le niveau.)
9. Entrée Auxiliaire
Serrez MODE (15) pendant moins de 3 secondes pour accéder au mode d'entrée auxiliaire.
Branchez un dispositif audio à l'unité en utilisant le cric auxiliaire d'entrée pour écouter une
source audio auxiliaire (MP3, joueur de cassette).

MP7720
9
AUDIO
ADJUST
SCAN
AUXIN
MP7720
AMS
AUDIO
ADJUST
ST
LOCAL
DISP
BAND
MODE
SCAN
/
SUB-W
AUXIN
CDRECEIVER
MOSFET60
WATTS
X4
MP7720
CHANGER
UP
DN
AMS
Operación Básica (continuado)
10. Removiendo el Panel Delantero
Nota: El panel delantero puede ser quitado si la unidad está accionada encendido O
apagado.
Para quitar el panel delantero presione el botón OPEN (1) y deje el panel delantero motorizar
abajo. Presione el clip del lanzamiento por debajo del panel delantero (directamente debajo de
los botones preestablecidos 3 y 4) y tiran del panel delantero suavemente adelante y lejos de la
unidad. Después de algunos momentos el panel delantero motorizará en la posición cerrada, y
después motoriza hacia fuera a aproximadamente 45 grados y después da vuelta apagado.
Para reinstalar el panel delantero, deslice el borde izquierdo del panel delantero adentro
primero, después empuje suavemente el borde derecho en lugar. Presione el botón OPEN para
girar la unidad y para motorizar el panel delantero abajo. Presione el botón OPEN otra vez para
motorizar el panel delantero para arriba o para presionar el botón de la POWER (2) para
motorizar el panel delantero para arriba y para dar vuelta a la unidad apagado.
Operación de la Radio
11. Selección de Banda
Pulse BAND (19) para sintonizar la radio entre las tres bandas FM y dos bandas AM. Cada
banda almacena la selección de hasta seis emisoras.
12. Local/Distant
Presione el LO/DX (6) para abotonar el interruptor entre estaciones locales más fuertes y
estaciones distantes más débiles. Este ajuste es eficaz al usar la función de la exploración.
Opération de Base (continué)
10. Détacher le Panneau d'Avant
Note: Vous pouvez enlever le panneau avant quand l'unité est mise ou mise hors tension
sous tension.
Pour enlever le panneau avant appuyez sur le bouton OPEN (1) et laissez le panneau avant
motoriser vers le bas. Serrez l'agrafe de dégagement sous le panneau avant (directement au-
dessous des boutons préréglés 3 et 4) et tirent le panneau avant doucement en avant et loin à
partir de l'unité. Après quelques moments le panneau avant motorisera dans la position fermée,
et puis motorise dehors à approximativement 45 degrés et s'éteint alors. Pour réinstaller le pan-
neau avant, glissez le bord gauche du panneau avant dedans d'abord, puis poussez doucement
le bon bord dans l'endroit. Appuyez sur le bouton OPEN pour allumer l'unité et pour motoriser le
panneau avant vers le bas. Appuyez sur le bouton OPEN encore pour motoriser le panneau
avant vers le haut ou pour appuyer sur le bouton de POWER (2) pour motoriser le panneau
avant vers le haut et pour arrêter l'unité.
Fonctionnement de la Radio
11. Sélection de la Bande
Appuyez sur le bouton BAND (19) pour faire passer la radio des trois bandes MF aux deux
bandes MA. Chaque bande peut comprendre jusqu’à six stations programmées.
12. Local/Éloigné
Appuyez sur LO/DX (6) pour boutonner le commutateur entre des stations locales plus fortes et
des stations éloignées plus faibles. Cet arrangement est efficace en utilisant la fonction de
balayage.
Basic Operation (continued)
10. Front Panel Removal and Operation
Note: The front panel can be removed whether the unit is powered on OR off.
To remove the front panel press the OPEN (1) button and let the front panel motorize down.
Press the release clip underneath the front panel (directly below preset buttons 3 and 4) and
pull the front panel gently forward and away from the unit. After a few moments the front panel
will motorize into the closed position, and then motorize out to approximately 45 degrees and
then turn off. To re-install the front panel, slip the left edge of the front panel in first, then gently
push the right edge into place. Press the OPEN button to turn the unit on and motorize the
front panel down. Press the OPEN button again to motorize the front panel up or press the
POWER (2) button to motorize the front panel up and turn the unit off.
Detaching the Front Panel
Removiendo el Panel Delantero
Détacher le Panneau d'Avant
Tuner Operation
11. Select a Band
Press BAND (19) to change between three FM bands and one AM band. Each band stores up
to six preset stations.
12. Local/Distant
Press the LO/DX (6) button to switch between stronger local stations and weaker distant
stations. This setting is effective when using the Scan function.
Locking Screw
(for In-store
displays)
Insert Locking
Screw to
permanently
attach faceplate.
Press OPEN.
Presione OPEN.
Appuyez sur OPEN.
1
3
Push release clip down and
Empuje hacia abajo la presilla
Abaissez la tige de dégagement,
pull faceplate forward.
2
liberadora y hale la placa
frontal hacia adelante.
puis tirez sur la plaque avant.
OPEN Button
To reinstall, slip bottom
Presiónela en su sitio.
Appuyez sur l 'appareil
edge into radio, bring up
and press into place.
pour le fixer en place.

MP7720
10
AUDIO
ADJUST
MP3 / CD RECEIVER
BAND
7
SCAN
/
MP7720
AUX IN
CHANGER
UP
DN
DIM
MP3
0
DISP
MONO
LO/DX
AS/PS
MODE
SUB-W
MOSFET 60 WATTS X4
LOUD
ST
8 9 10 11 12 13
14
6
20
17
18
19
21
Reset/Readjuste/Remise

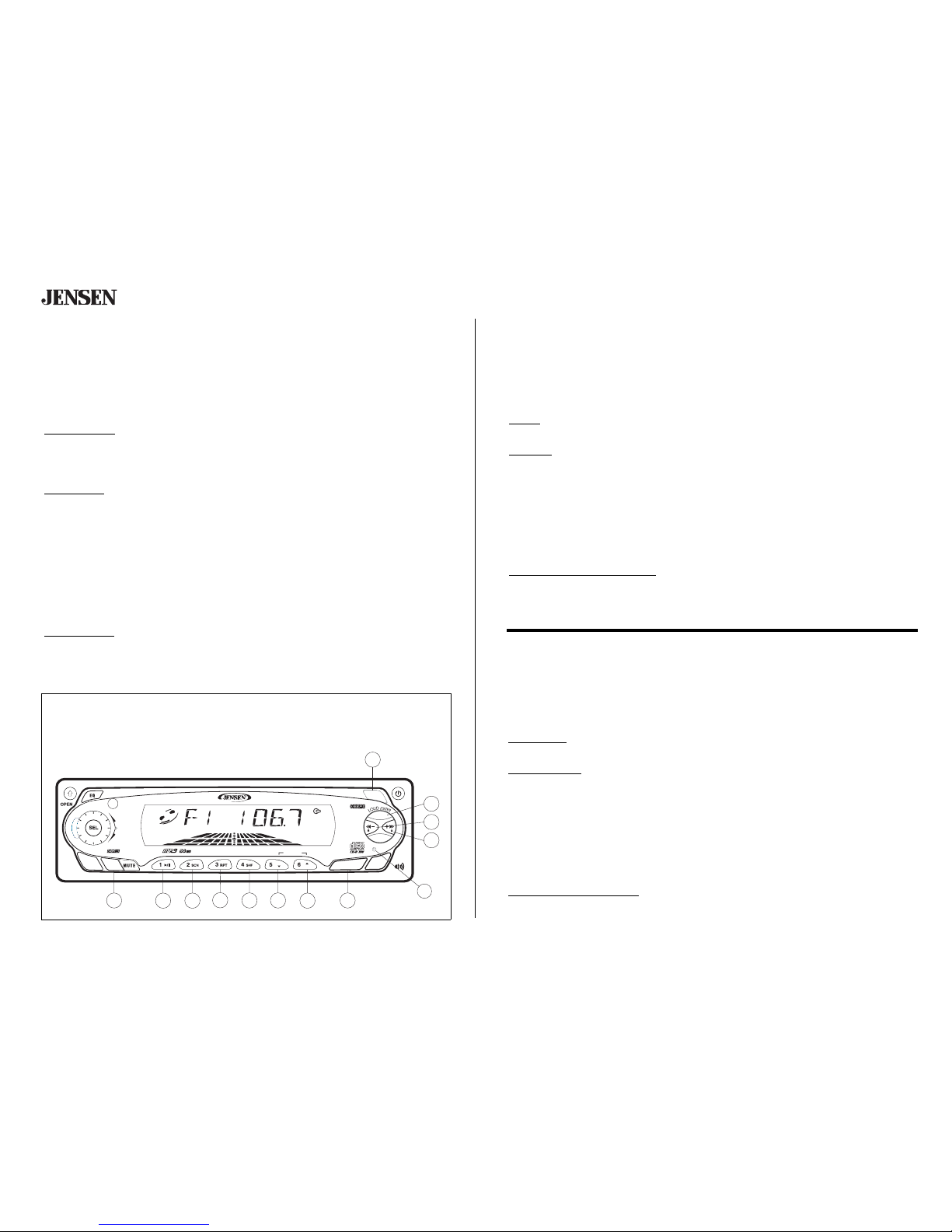

Tuner Operation
Operación de la Radio
Fonctionnement de la Radio
Tuner Operation (continued)
13. Mono/Stereo
Press MON button (21) to select mono or stereo mode. You can sometimes improve reception
of distant stations by selection mono operation.
14. Tuning
Manual Tuning
Press the UP TUNING (+>>) or DOWN TUNING (<<-) button (17 and 18) for > 3 seconds until
“MANUAL” appears on the display. Press the UP TUNING (+>>) or DOWN TUNING (<<-)
button to move the radio frequency number up or down one step.
Seek Tuning
Press the UP TUNING (+>>) or DOWN TUNING (<<-) button (17 and 18) for < 3 seconds to
move to the next station automatically.
15. Scan
Press SCAN (21) to scan through strong stations in the current band. The radio pauses for five
seconds at each strong station. Press SCAN again to listen to the current station.
16. Preset Stations
Six numbered preset buttons store and recall stations for each band.
Store a Station
1. Select a band (if needed), then select a station.
2. Hold a preset button (8 – 13) for three seconds. The preset number will appear in the
display.
Operación de la Radio (continuado)
13. Mono/Estéreo
Presione el botón de MON (21) para seleccionar modo mono o estéreo. Usted puede mejorar a
veces la recepción de estaciones distantes mediante la mono operación de la selección.
14. Selección de Emisora
Manual: Pulse +>> (17) o <<- (18) por mas de 3 segundo para cambiar la frecuencia de la radio
y buscar el número de las emisoras en forma ascendente o descendente.
Búsqueda: Sostenga +>> (17) o <<- (18) por menos de 3 segundo y suéltelo para continuar a la
siguiente estación automáticamente.
15. Rastreo
Presione SCAN (21) para rastrear las emisoras de señal fuerte de la banda actual. La radio
hace pausa por cinco segundos en cada emisora de señal fuerte. Presione de nuevo SCAN
para escuchar la emisora actual.
16. Preselección de Emisoras
Seis botóns numerados de preselección para almacenar o llamar emisoras de cada banda.
Cómo Almacenar una Emisora
1. Seleccione una banda (si fuera necesario), y seleccione una emisora.
2. Mantenga pulsado durante tres segundos un botón de preselección (8 – 13). El número
programado aparecerá en la pantalla.
Fonctionnement de la Radio (continué)
13. Mono/Stéréo
Appuyez sur le bouton de MON (21) pour choisir le mode mono ou stéréo. Vous pouvez parfois
améliorer la réception des stations éloignées par opération mono de choix.
14. Sélection d’une Station
Mode Manuel: Appuyez sur +>> (17) ou <<- (18) pendant moins trois secondes pour passer au
numéro de fréquence suivant ou précédent.
Mode Recherche: Appuyez sur +>> (17) ou <<- (18) et maintenez-le enfoncé pendant au moins
trois secondes avant de le relâcher pour passer automatiquement à la station suivante.
15. Balayage
Appuyez sur SCAN (21) pour balayer les stations suffisamment puissante de la bande choisie.
La radio fait une pause de cinq secondes à chaque station. Appuyez de nouveau sur SCAN
pour écouter la station diffusée.
16. Stations Programmées
Vous pouvez programmer jusqu’à six stations pour les rappeler sur chaque bande.
Mémorisation d’une Station
1. Sélectionnez une bande (au besoin) et sélectionnez une station.
2. Appuyez et maintenez enfoncé un bouton de mémorisation (8 – 13) pendant trois
secondes. Un préréglez le nombre apparaîtra dans l'affichage.

MP7720
11
AUDIO
ADJUST
MP3 / CD RECEIVER
BAND
7
SCAN
/
MP7720
AUX IN
CHANGER
UP
DN
DIM
MP3
0
DISP
MONO
LO/DX
AS/PS
MODE
SUB-W
MOSFET 60 WATTS X4
LOUD
ST
Tuner Operation (continued)
Recall a Station
1. Select a band (if needed).
2. Press a preset button (8 – 13) to select the corresponding stored station.
17. Auto Store (AS) / Preset Scan (PS)
Automatically Store
Automatically select six strong stations and store them in the current band.
1. Select a band (if needed).
2. Press AS/PS (14) for > 3 seconds.
The new stations replace stations already stored in that band.
Preset Scan
Scan stations stored in the current band.
1. Select a band (if needed).
2. Press AS/PS (14) for < 3 seconds. The unit will pause for 5 seconds at each preset
station.
3. Press AS/PS again to stop scanning when the desired station is reached.
Operación de la Radio (continuado)
Cómo llamar una Emisora
1. Seleccione una banda, (si fuera necesario).
2. Pulse un botón de preselección (8 – 13) para seleccionar una emisora almacenada
previamente.
17. Almacenamiento Automático / Preselección Mediante Escáner
Almacenamiento Automático de Emisoras
Seleccione seis emisoras de señal fuerte y almacénelas en la banda actual.
1. Seleccione una banda si fuera necesario.
2. Mantenga pulsado el botón la AS/PS (14) en forma continua por más de 3 segundos.
Las emisoras seleccionadas reemplazarán a aquellas que se habían almacenado previamente.
Preselección Mediante Escáner
Busque con el escáner las emisoras almacenadas en la banda actual.
1. Seleccione una banda si fuera necesario.
2. Pulse el botón AS/PS (14) por menos de 3 segundos. La radio hará una pausa de 5
segundos en cada emisora que encuentre.
3. Pulse AS/PS (14) nuevamente para que el escáner se detenga cuando haya encontrado la
emisora deseada.
Fonctionnement de la Radio (continué)
Rappel d’une Station
1. Sélectionnez une bande (au besoin).
2. Appuyez sur un bouton de mémorisation (8 – 13) pour sélectionner la station mémorisée.
17. Mémorisation Automatique / Balayage Programmé
Mémorisation Automatique de Stations
Sélectionnez six stations pour les mémoriser dans la bande affichée.
1. Sélectionnez une bande (au besoin).
2. Appuyez sur AS/PS (14) et maintenez-le enfoncé pendant plus de trois secondes.
Les nouvelles stations remplacent les stations mémorisées pour cette bande.
Balayage Programmé
Balayage des stations mémorisées pour la bande affichée.
1. Sélectionnez une bande (au besoin).
2. Appuyez sur le bouton AS/PS (14) pendant moins de trois secondes. La radio fait une
pause de cinq secondes à chaque station.
3. Appuyez de nouveau sur le bouton AS/PS pour mettre fin au balayage lorsque vous avez
atteint la station désirée.

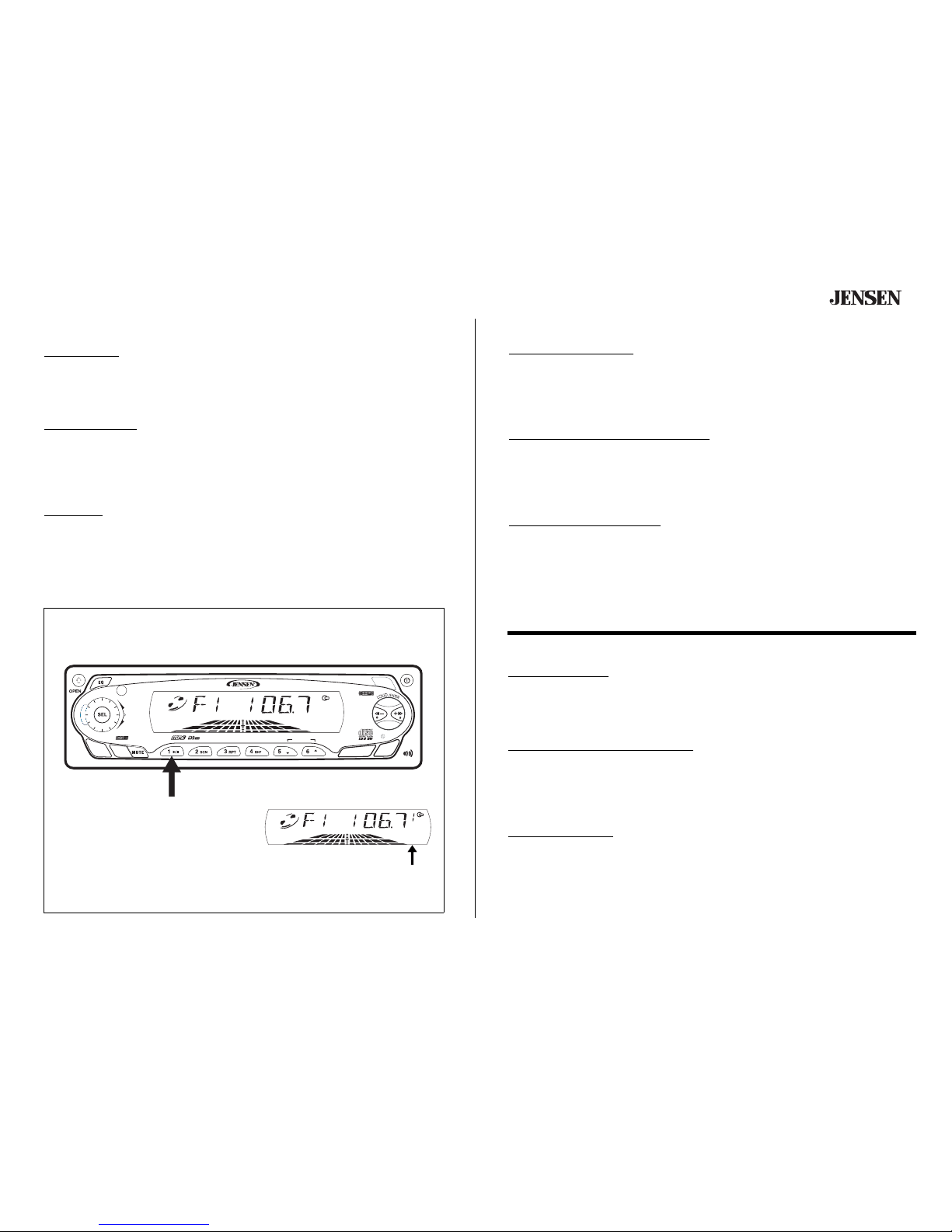

Preset Stations
Preselección de Emisoras
Stations Programmées
Preset Number Appears
El Número Preseleccionado Aparecerá
Le Numéro Préréglé Apparaîtra
Press and hold
Presione y mantenga presionado
Appuyez et maintenez

MP7720
12

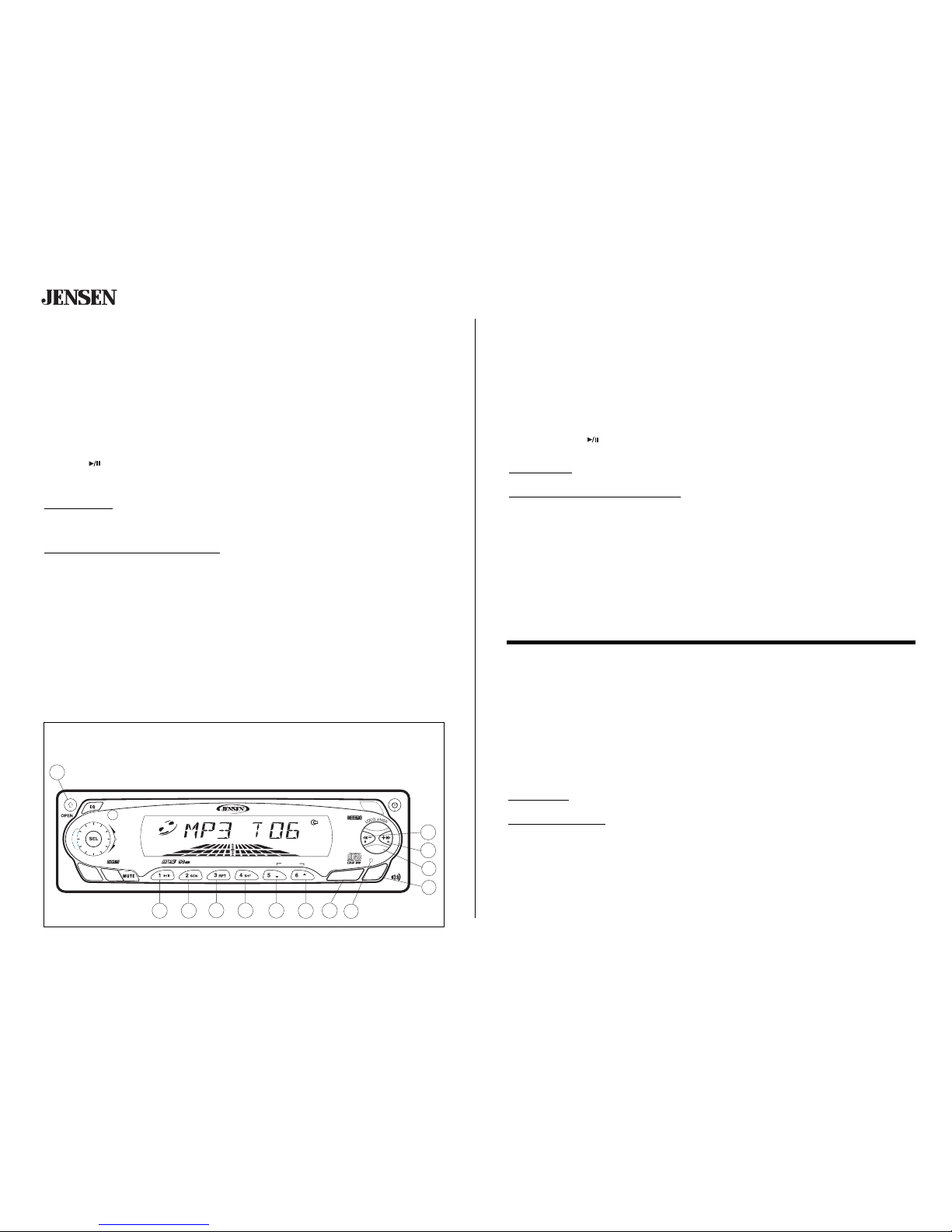

CD Player Operation
18. Insert and Eject CD
Press the OPEN button (1) and let the motorized front panel swing-down to display the
CD slot. Insert a CD label side up. After inserting a CD the front panel will close
automatically. To stop CD play and eject the CD, press the OPEN button. After the front
panel has swung-down press and hold the OPEN button > 1 second, then release the
OPEN button to eject the CD.
19. Play/Pause
Press the (8) button to suspend or resume disc play.
20. Track Selection
Select a Track
Press the UP TUNING (+>>) or DOWN TUNING (<<-) button (17 and 18) for < 1 second to
advance to the next track on the CD. The selected track number will appear on the display.
Audible Fast Forward / Fast Reverse
Press and hold the UP TUNING (+>>) or DOWN TUNING (<<-) button (17 and 18) for > 1
second to fast forward or fast reverse. CD play starts when the button is released.
21. Scan (SCN)
Press SCN (9) to play the first several seconds of each song/file on the current disk. Press
SCN again to stop the scan function.
22. Repeat (RPT)
Press RPT (10) < 3 seconds during disc play to continuously repeat the selected track. Press
RPT (10) > 3 seconds during disc play to continuously repeat the entire disc. Press RPT again
to stop the repeat function. (While in CD changer mode the RPT functions operates in the
same manner as single disc mode.)
Operación del Reproductor de CD
18. Inserción y Expulsión del Disco Compacto
Presione el botón OPEN (1) y deje el panel delantero motorizado hacen pivotar-abajo para
exhibir la ranura del CD. Inserte un lado de la etiqueta del CD para arriba. Después de insertar
un CD el panel delantero se cerrará automáticamente. Para parar el CD juegue y expulse el CD,
presionan el botón OPEN. Después de que el panel delantero haya hecho pivotar-abajo la
prensa y sostenga el botón OPEN > 1 segundo, entonces lance el botón OPEN para expulsar el
CD.
19. Pausa
Pulse el botón de (8) para dar pausa a la reproducción del CD.
20. Salto de Pistas
Salto de Pistas: Pulse el botón <<- o +>> (17 y 18) por menos de 1 segundo a avanzar a la pista
siguiente en el CD. Los números de las pistas se muestran en el visualizador.
Revés Delantero/Rápido Rápido Audible: Presione y sostenga el botón <<- o +>> (17 y 18) por
más de 1 segundo para avanzar o regresar rápido. El CD comienza a tocar el momento que
suelta el botón.
21. Exploración (SCN)
Presione SCN (9) para jugar el primer varios segundos de cada song/file en el disco actual.
Presione SCN otra vez para parar la función de la exploración.
22. Repetición (RPT)
Presione RPT (10) < 3 segundos durante el juego del disco para repetir continuamente la pista
seleccionada. Presione RPT (10) > 3 segundos durante el juego del disco para repetir
continuamente el disco entero. Presione el RPT otra vez para parar la función de repetición de
caracter. (Mientras que en modo del cambiador del CD que las funciones del RPT funcionan de
manera semejante como solo modo del disco.)
Fonctionnement du Lecteur CD
18. Insérez et Éjectez le CD
Appuyez sur le bouton OPEN (1) et laissez le panneau avant motorisé balancent-vers le bas
pour montrer la fente de CD. Insérez un côté d'étiquette de CD vers le haut. Après insertion
d'un CD le panneau avant se fermera automatiquement. Pour arrêter le CD jouez et éjectez le
CD, appuient sur le bouton OPEN. Après que le panneau avant ait balancé-vers le bas la
pression et tienne le bouton OPEN > 1 en second lieu, libérez alors le bouton OPEN pour
éjecter le CD.
19. Pause
Appuyez sur le bouton de pause pour cesser la lecture du CD.
20. Saut de Plage
Saut de Plage: Appuyez sur <<- ou +>> (17 ou 18) pendant moins d’une seconde pour avancer
sur le CD à la piste suivante. Les numéros des pistes sont affichés.
Avance/Recul Rapides: Appuyez sur et tenez le bouton de la <<- ou +>> (17 ou 18) pendant
plus d’une seconde pour avancer ou reculer rapidement. La lecture de CD commence dés que
vous relâchez le bouton.
21. Balayage (SCN)
Serrez SCN (9) pour jouer le premier plusieurs secondes de chaque song/file sur le disque
courant. Serrez SCN encore pour arrêter la fonction de balayage.
22. Répétition (RPT)
Serrez RPT (10) < 3 secondes pendant le jeu de disque pour répéter sans interruption la voie
choisie. Serrez RPT (10) > 3 secondes pendant le jeu de disque pour répéter sans interruption
le disque entier. Serrez le RPT encore pour arrêter la fonction de répétition. (Tandis qu'en mode
de commutateur de CD que les fonctions de RPT fonctionne de la même manière en tant que
mode simple de disque.)
AUDIO
ADJUST
MP3 / CD RECEIVER
BAND
7
SCAN
/
MP7720
AUX IN
CHANGER
UP
DN
DIM
MP3
0
DISP
MONO
LO/DX
AS/PS
MODE
SUB-W
MOSFET 60 WATTS X4
LOUD
ST
1
8 9 10 11
17
18
12 13
14
16
15
20 Reset/Readjuste/Remise
CD/MP3 Player Operation
Operación del Reproductor de CD/MP3
Fonctionnement du Lecteur CD/MP3

MP7720
13
Operación del Reproductor de CD (continuado)
23. Reproducción al Azar (SHF)
Presione SHF (11) para reproducir todas las pistas del CD en un orden aleatorio. Presione y
sostenga SHF (cambiador del CD solamente) durante juego del disco para jugar todos los discos
y pistas en una orden al azar, mezclada. Presione de nuevo para detener la Reproducción al
Azar.
Cuidado del CD
No exponga el reproductor de CD a temperaturas extremas; o sea, calor o frío excesivos. No
conduzca su vehículo con el CD expulsado por la ranura del reproductor.
Operación del Equipo de MP3
Las instrucciones para Inserción y Expulsión del Disco Compacto, Pausa, Salto de Pistas,
Exploración, Repetición, y Reproducción al Azar son iguales para el CD y la operación MP3. Vea
por favor la sección de la operación del lector de cd para la información sobre estos asuntos.
Luego de estas indicaciones iniciales, el número de pista y nombre de la canción aparecen
alternativamente, con el nombre de la canción pasando por la pantalla de derecha a izquierda.
24. Información de Exhibición
Presione DISP (16) para mostrar la etiqueta identificatoria, si el equipo tiene esta función. La
etiqueta identificatoria especifica el Nombre de la Canción, Artista, Álbum, Año y/o Comentarios.
Si no hay etiquetas identificatorias disponibles, "-NO ID3" aparecerá en la pantalla siguiendo los
Comentarios.
Fonctionnement du Lecteur CD (continué)
23. Lecutre Aléatoire (SHF)
Appuyez sur le bouton SHF (11) pour écouter toutes les plages du CD, de façon aléatoire, une à
la fois. Serrez et tenez SHF (commutateur de CD seulement) pendant le jeu de disque pour jouer
tous les disques et voies dans un ordre aléatoire et brouillé. Appuyez de nouveau sur le bouton
SHF pour annuler la fonction.
Soin du CD
Évitez d’exposer le lecteur de CD à des températures extrémes. Ne conduisez pas votre véhicule
Opération MP3
Les instructions pour Insérez et Éjectez le CD, Pause, Saut de Plage, Balayage, Répétition, et
Lecutre Aléatoire sont les mêmes pour le CD et l'opération MP3. Veuillez voir la section
d'opération de joueur de CD pour des informations sur ces matières.
"MP3 T" et le numéro de la piste apparaît pendant quelques secondes, suivi par l'onglet ID.
Après ces indications initiales, le numéro de la piste et le nom de la chanson apparaissent
alternativement et le nom de la chanson se défile de droite à gauche sur le panneau d'affichage.
24. l'information d'affichage
Appuyez sur DISP (16) pour afficher l'onglet ID3 si soutenu. L'onglet ID peut spécifier le nom de
la chanson, l'artiste, l'album, l'année et/ou des commentaires. Si un onglet ID n'est pas
disponible, le mot " Pas d'ID3 " va apparaître juste après les commentaires.
24
CD Player Operation (continued)
23. Shuffle (SHF)
Press SHF (11) during disc play to play all tracks on a CD in random, shuffled order. Press and
hold SHF (CD changer only) during disc play to play all discs and tracks in a random, shuffled
order. Press SHF again to stop random play.
CD Care
Do not expose the CD player to extremely high or low temperatures. Do not drive with an
ejected CD in the slot.
MP3 Player Operation
Instructions for Insert/Eject, Play/Pause, Track Selection, Repeat, and Shuffle are the same for
CD and MP3 operation. Please see the CD Player Operation section for information about
these topics.
After inserting an MP3 disk, “MP3 T” and the track number momentarily appear, followed by
the ID Tag (if supported). After these initial indications, the track number and song name
alternately appear, with the song name scrolling right to left across the display.
24. Display Information
Press DISP (16) to display the ID3 tag, if available. The ID tag can specify the song name,
artist, album, year and/or comments. If no ID tag is available, “-NO ID3” will appear in the
display following the comments.
CD/MP3 Player Operation
Operación del Reproductor de CD/MP3
Fonctionnement du Lecteur CD/MP3

MP7720
14
MP3 Player Operation (continued)
25. Directory Up/Down
Press preset 5(12) or preset 6(13) to move through the MP3 directories/folders. If the disc
does not contain any directories/folders, and all the songs/files are in the Root Directory, then
these buttons will be inactive while playing this type of disc.
26. Using the MP3 (AS/PS) Search button
The AS/PS (14) button functions as the "MP3 Search" button in MP3 mode.
Direct Song/File Access
Press the AS/PS (14) button one time to enable direct track searching. Use
the preset buttons 1-6, 7 (MODE), 8 (<<-), 9 (+>>) and 0 (DISP) to select
the desired song/file. Press the BAND (19) button to play the selected song/
file or do nothing and the unit will search and play the song/file within three
seconds.
Searching a Directory/Folder or Song/File by Name
1. Press the AS/PS (14) button two times to enable directory or file name
searching.
2. Use the corresponding buttons from Table 1 to input the characters A-
Z, _ (underscore), - (minus), + (plus), 0-9 or use the rotary encoder to
access all characters. (See Table 1 for key assignment details).
3. Press the SEL (3) button to confirm entry of each character.
4. Press the BAND (19) button to begin the search. If the selected entry
is a directory name, " ` ` " will be displayed.
5. Use the UP TUNING (+>>) or DOWN TUNING (<<-) buttons (17 and
18) to select the song/file in this directory/folder.
6. Press BAND (19) to play the selected song/file.
Searching from the Root Directory
1. Press the AS/PS (14) button three times to enable root directory
searching.
2. Use the UP TUNING (+>>) and DOWN TUNING (<<-) buttons (17 and
18) to select the desired directory/song. The display will list all
available directories and songs.
3. Press the BAND (19) button to access the directory. " ` ` " will appear in the display
indicating that a directory has been selected for searching.
4. Use the UP TUNING (+>>) or DOWN TUNING (<<-) buttons (17 and 18) to select the
song/file.
5. Press the BAND (19) button to play your selection.
Searching from the Current Directory/Folder
1. Press the AS/PS (14) button four times to enable current directory searching.
2. Use the UP TUNING (+>>) and DOWN TUNING (<<-) buttons (17 and 18) to select the
desired song/file.
3. Press the BAND (19) button to play your selection.
Note: CD-R/RWs must conform to the ISO9660 level 1 or level 2 format or Joliet. When
naming files be sure the file name extension is ".MP3". This version of the MP7720 does
not support WMA playback.
Operación del Equipo de MP3 (continuado)
25. El Directorio y la Carpeta Buscan Encima de/Abajo
La prensa preestableció 5(12) o preestableció 6(13) para moverse con el MP3 directorios/
archivos. Si el disco no contiene ningún directories/folders, y todos los canciones/archivos
están en el directorio de raíz, después estos botones serán inactivos mientras que juegan este
tipo de disco.
26. Usar el Botón de la Búsqueda de MP3 (AS/PS)
El botón de AS/PS (14) funciona como el botón "búsqueda MP3" en el
modo MP3.
Acceso Directo de la Canción o del Archivo
Presione el botón de AS/PS (14) una vez para permitir buscar directo de la
pista. Utilice preestablecen los botones 1-6, 7 (MODE), 8 (<<-), 9 (+>>) y 0
(DISP) para seleccionar el cancione/archivo deseado. Presione el botón de
la BAND (19) para jugar la canción seleccionada o archivar o no hacer
nada y la unidad buscará y jugará la canción o el archivo en el plazo de
tres segundos.
Directorio o Nombre del Archivo de la Búsqueda
1. Presione el botón de AS/PS (14) dos veces para permitir buscar del
directorio o del nombre del archivo.
2. Utilice los botones correspondientes de la Tabla 1 para entrar los
caracteres A-Z, _ (raya), - (menos), + (más), 0-9 o para utilizar el
codificador rotatorio para tener acceso a todos los caracteres. (Véase
la Tabla 1 para los detalles dominantes de la asignación.)
3. Presione el botón de SEL (3) para confirmar la entrada de cada
carácter.
4. Presione el botón de la BAND (19) para comenzar la búsqueda. Si la
entrada seleccionada es un nombre de directorio, el "` `" será
exhibido.
5. Utilice +>> y <<- los botones (17 y 18) para seleccionar el directorio o
la canción deseado.
6. Presione el botón de la BAND (19) para jugar su selección.
Directorio De Raíz De la Búsqueda
1. Presione el botón de AS/PS (14) tres veces de permitir buscar del directorio de raíz.
2. Utilice +>> y <<- los botones (17 y 18) para seleccionar el directorio o la canción
deseado. La exhibición enumerará todos los directorios y canciones disponibles.
3. Presione el botón de la BAND (19) para tener acceso al directorio. "` `" aparecerá en la
exhibición que indica que un directorio se ha seleccionado para buscar.
4. Utilice +>> y <<- los botones (17 y 18) para seleccionar el directorio o la canción
deseado.
5. Presione el botón de la BAND (19) para jugar su selección.
Directorio Actual De la Búsqueda
1. Presione el botón de AS/PS (14) cuatro veces de permitir buscar del directorio actual.
2. Utilice +>> y <<- los botones (17 y 18) para seleccionar la canción deseada.
3. Presione el botón de la BAND (19) para jugar su selección.
Nota: CD-R/RWs debe conformarse con ISO9660 el nivel 1 o 2 llanos ajustaron a formato o
Joliet. Cuando los archivos de nombramiento sean seguros la extensión del nombre del
archivo es "MP3". Esta versión del MP7720 no apoya aparato de lectura de WMA.
Table 1/Tabla 1/Tableau 1
AS/PS Mode Select
Modo Selecto
Mode Choisi
BAND ENTER
ENTRE
ENTREZ
M1 A, B, C, 1
M2 D, E, F, 2
M3 G, H, I, 3
M4 J, K, L, 4
M5 M, N, O, 5/Directory Down
M, N, O, 5/Directorio Abajo
M, N, O, 5/Annuaire Vers le bas
M6 P, Q, R, 6/Directory Up
P, Q, R, 6/Directorio Encima de
P, Q, R, 6/Annuaire Vers le haut
MODE S, T, U, 7
<<- V, W, X, 8
+>> Y, Z, SPACE/ESPACIO/ESPACE, 9
SEL Character Shift Right
La Derecha De Cambio De Carácter
Droite De Décalage De Caractère
DISP _, -, +, 0
ROTARY
ENCODER Character Select (A, B~8, 9, 0) Carácter Selecto (A, B~8, 9, 0)
Caractère Choisi (A, B~8, 9, 0)

MP7720
15
PWR
AMS
TUNE/SEEK
VOL
INFRARED REMOTE CONTROLLER
BND
1
PAU
2
SCN
3
RPT
4
SHF
5 6
DSP
SEL
VOL
MOD
MP7720
7
89
0
MP3
Remote Control
The remote control will allow you to control the basic functions of the MP7720.
The remote control sensor is at the top left of the BAND (19) button.
Control Remoto
El control remoto le permitirá controlar las funciones básicas del MP7720.
El sensor del mando a distancia está en la izquierda superior del botón de BAND (19).
Prêt à être Télécommandé
La télécommande vous permet de contrôler les fonctions de base du MP7720.
La sonde de télécommande est à la gauche supérieure du bouton de BAND (19).
Infrared
Port
Opération MP3 (continué)
25. L'annuaire et la Chemise Recherchent Haut/Bas
La pression a préréglé 5(12) ou a préréglé 6(13) pour se déplacer par le MP3 annuaires/
chemises. Si le disque ne contient aucun directories/folders, et tous les chansons/dossiers
sont dans le répertoire racine, alors ces boutons seront inactifs tout en jouant ce type de
disque.
26. Utilisation du Bouton de Recherche de MP3 (AS/PS)
Le bouton de AS/PS (14) fonctionne comme bouton "recherche MP3" en mode MP3.
Accès Direct de Chanson ou de Dossier
Appuyez sur le bouton de AS/PS (14) une fois pour permettre la recherche directe de voie.
Employez prérèglent des boutons 1-6, 7 (MODE), 8 (<<-), 9 (+>>) et 0 (DISP) pour choisir le
chanson/dossier désiré. Appuyez sur le bouton de BAND (19) pour jouer la chanson choisie
ou classer ou ne faire rien et l'unité recherchera et jouera la chanson ou le dossier dans trois
secondes.
Annuaire ou Nom de Fichier de Recherche
1. Appuyez sur le bouton de AS/PS (14) deux fois pour permettre la recherche d'annuaire
ou de nom de fichier.
2. Utilisez les boutons correspondants du Tableau 1 pour entrer les caractères A-Z, _
(soulignage), - (sans), + (plus), 0-9 ou pour employer l'encodeur rotatoire pour accéder à
tous les caractères. (Voir le Tableau 1 pour les détails principaux de tâche.)
3. Appuyez sur le bouton de SEL (3) pour confirmer l'entrée de chaque caractère.
4. Appuyez sur le bouton de la BAND (19) pour commencer la recherche. Si l'entrée choisie
est un nom d'annuaire, le "` `" sera montré.
5. Employez +>> et <<- des boutons (17 et 18) pour choisir l'annuaire ou la chanson désiré.
6. Appuyez sur le bouton de la BAND (19) pour jouer votre choix.
Répertoire racine De Recherche
1. Appuyez sur le bouton de AS/PS (14) trois fois de permettre la recherche de répertoire
racine.
2. Employez +>> et <<- des boutons (17 et 18) pour choisir l'annuaire ou la chanson désiré.
L'affichage énumérera tous les annuaires et chansons disponibles.
3. Appuyez sur le bouton de la BAND (19) pour accéder à l'annuaire "` `" sera évident dans
l'affichage indiquant qu'un annuaire a été choisi pour la recherche.
4. Employez +>> et <<- des boutons (17 et 18) pour choisir l'annuaire ou la chanson désiré.
5. Appuyez sur le bouton de la BAND (19) pour jouer votre choix.
Annuaire Courant De Recherche
1. Appuyez sur le bouton de AS/PS (14) quatre fois de permettre la recherche d'annuaire
courant.
2. Employez +>> et <<- des boutons (17 et 18) pour choisir la chanson désirée.
3. Appuyez sur le bouton de la BAND (19) pour jouer votre choix.
Note: CD-R/RWs doit se conformer ISO9660 au niveau 1 ou 2 de niveau composent ou
Joliet. Quand les dossiers d'appellation soient sûrs la prolongation de nom de fichier
est "MP3". Cette version du MP7720 ne soutient pas le playback de WMA.
Remote Control
Prêt à être Télécommandé
Control Remoto
MOD = MODE
BND = BAND
DSP = DISP (Display)
PAU =
AMS = AS/PS

MP7720
16
CD Changer Operation
Please call Jensen technical support at 1-800-323-4815 for a list of CD changers compatible
with this unit. Refer to the owner’s manual included with the CD changer for instructions on
installing, loading and using the CD magazine.
27. CD Changer Mode
Press MODE (15) during tuner or disc play to select operation of the CD changer. Disc play will
begin, and the disc and track numbers will be shown in the display. If a new magazine has been
loaded into the changer, play will begin from the first track of the first disc. If a magazine was
already in the changer, play will resume where it last ended.
28. Disc Select
To select the desired disc for play, press preset 6(disc UP) or preset 5(disc DOWN). The
number of the disc selected will appear in the display.
29. Other Features
Pause, Repeat, Random, Intro Scan and Track Select features during CD changer play are
accessed in the same methods as for regular disc play. Refer to the CD Player Operation
section of this manual for details.
Operación del Cambiador de CD
Este radio contiene los controles requeridos para operar un cambiador de CD opcional. Por
favor, contacte Soporte Técnico al 1-800-323-4815 sobre los modelos que funcionarán con este
radio y las recomendaciones necesarias. Diríjase al manual del propietario incluido en el
cambiador de CD para obtener instrucciones de su instalación, carga y uso del depósito de CD.
27. Modo de Cambiador de CD
Presione MODE (15) durante la ejecución de la radio o de un CD para seleccionar la operación
de cambiador de CD. La ejecución del disco comenzará y el disco y los números de sus pistas
se mostrarán en la pantalla. Si el nuevo depósito ha sido cargado dentro del cambiador, la
ejecución se iniciará desde la primera pista del primer disco. Si el depósito estaba ya cargada
en el cambiador, la ejecución se reanudará desde la pista en el disco que estaba siendo
ejecutado previamente.
Operación del Cambiador de CD (continuado)
28. Selección de Disco
Para seleccionar el disco deseado para el juego, presione preestablecen 6(disco PARA
ARRIBA) o preestablecen 5(disco ABAJO). El número del disco seleccionado aparecerá en la
exhibición.
29. Otras Funciones
Las funciones de Pausa, Repetición, Reproducción al Azar, En Rastreo y Selección de Pista
durante la ejecución del cambiador de CD, se pueden utilizar en la misma forma que para la
ejecución de un CD regular. Refiérase a la sección de Operación del Equipo de CD de este
manual si desea más detalles.
Fonctionnement de Changeur de CD
Cette radio contient les contrôles nécessaires pour opérer un changeur de CD optatif. Prenez
contact avec Support Technique au numéro 1-800-323-4815 pour des recommendations sur les
modèles qui iront bien avec cette radio. Référez-vous au guide de propriétaire qui accompagne
ce changeur de CD pour des instructions concernant l'installation, le chargement et l'usage de
votre changeur de CD.
27. Mode Changeur de CD
Appuyez sur MODE (15) pendant une opération radio ou CD pour sélectionner le mode
changeur de CD. Le disque va commencer à jouer et le disque et le numéro de piste vont être
affichés. Si un nouveau magazine a été chargé sur le changeur, le disque va commencer à jouer
à partir de la première piste du premier disque. Si un magazine était déjà dans le changeur,
l'appareil reviendra à la piste du disque le plus récemment joué.
28. Sélection du Disque
Pour choisir le disque désiré pour le jeu, serrez prérèglent 6(disque VERS LE HAUT) ou
prérèglent 5(disque VERS LE BAS). Le nombre du disque choisi apparaîtra dans l'affichage.
29. D'autres Fonctions
Les fonctions Pause, Répétition, Lecutre aléatoire, Balayage et Saut de plage pendant
l'opération du changeur de CD peuvent être accédées de la même manière que pour une
opération CD platine. Voyez la section sur l'opération de platine CD pour avoir plus de détails.

MP7720
17
Troubleshooting
Remove Radio From Dash
To remove the radio from the dash, detach the
front panel and remove the trim ring by gently
pulling up in the middle to release the plastic
snaps. Insert removal keys between the radio
chassis and sleeve to depress locking
springs. Pull the radio out of the
dash.
Problem Cause Corrective Action
Does not operate (display
does not light) No power to yellow wire; no power to red wire Check connection with test light; check vehicle fuse with test light
Inline fuse blown Replace fuse
No power to unit Inline fuse blown Check/replace fuse
No speakers operate
(display lights normally) Speaker harness not connected Connect speaker harness; check speaker wires
Not all speakers operate Incorrect splices or connections Check all splices and connections
Speaker wires shorting to chassis
ground or to each other Check splices, insulate all bare wires
Blows fuses Power wire shorting to ground Make sure wire is not pinched
Speaker wires shorting to ground Make sure wire is not pinched
Incorrect fuse/fuse too small Install fuse of correct rating
Error-1 (CD Player) Mechanism error Press RESET, insert disc and try again
Error-2 (CD Player) Servo error Press RESET, insert disc and try again
Error-1 (CD Changer) Magazine or mechanism error Press RESET, insert disc and try again
Error-2 (CD Changer) Eject error Press RESET, insert disc and try again
Error-3 (CD Changer) Loading error Press RESET, insert disc and try again
Error-4 (CD Changer) Unloading error Press RESET. The disc may be damaged
or dirty
Error-5 (CD Changer) Elevator error Press RESET, insert disc and try again
Error-6 (CD Changer) Sled or sled switch error Press RESET, insert disc and try again
Error-7 (CD Changer) Focusing or disc data read error Press RESET. The disc may be damaged
or dirty
Error-8 (CD Changer) CLV or data read error Try a different disc. The disc may be
damaged or dirty
Error-9 (CD Changer) TOC read error Press RESET. The disc may be damaged
or dirty
Error-10 (CD Changer) Thermal error Let temperature inside vehicle stabilize to
<90 degrees fahrenheit
CD skips too much Receiver mount is not solid or
backstrap is not secure Check mounting and backstrap, tighten if needed
Specifications
CD Player
Signal to noise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .>90 dB
Frequency response. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20Hz to 20kHz, -3 dB
Channel separation @ 1kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .>55 dB
D/A converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Bit/CH
FM Tuner
Tuning range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5MHz – 107.9MHz
FM mono sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 dBf
50 dB quieting sensitivity (stereo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 dBf
Stereo separation @ 1kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .>30 dB
Frequency Response. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30Hz to 14kHz, -3dB
AM Tuner
Tuning range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530kHz – 1720kHz
AM sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30uV
Frequency response. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50Hz to 2kHz, -3dB
Amplifier
Total system power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240 watts peak
Power output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60W x 4 peak
Speaker output impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ohms
General
Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 – 16 VDC, negative ground
Fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 amp fast blow ATO
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7" x 7" x 2" (178mm x 178mm x 51mm)
Specifications subject to change without notice.
12-Month Limited Warranty
AUDIOVOX CORPORATION (the Company) warrants to the original retail purchaser of this product that
should this product or any part thereof, under normal use and conditions, be proven defective in material or
workmanship within 12 months from the date of original purchase, such defect(s) will be repaired or replaced
with new or reconditioned product (at the Company's option) without charge for parts and repair labor. To
obtain repair or replacement within the terms of this Warranty, the product is to be delivered with proof of
warranty coverage (e.g. dated bill of sale), specification of defect(s), transportation prepaid, to the warranty
center at the address shown below.
This Warranty does not extend to the elimination of car static or motor noise, to correction of antenna
problems, to costs incurred for installation, removal, or reinstallation of the product, or damage to tapes,
compact discs, accessories or vehicle electrical systems. This Warranty does not apply to any product or part
thereof which, in the opinion of the Company, has suffered or been damaged through alteration, improper
installation, mishandling, misuse, neglect, accident, or by removal or defacement of the factory serial number/
bar code label(s) or markings. THE EXTENT OF THE COMPANY'S LIABILITY UNDER THIS WARRANTY IS
LIMITED TO THE REPAIR OR REPLACEMENT PROVIDED ABOVE AND, IN NO EVENT, SHALL THE
COMPANY'S LIABILITY EXCEED THE PURCHASE PRICE PAID BY PURCHASER FOR THE PRODUCT.
This Warranty is in lieu of all other express warranties or liabilities. ANY IMPLIED WARRANTIES,
INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY, SHALL BE LIMITED TO THE DURATION
OF THIS WRITTEN WARRANTY. ANY ACTION FOR BREACH OF ANY WARRANTY HEREUNDER
INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY MUST BE BROUGHT WITHIN A PERIOD
OF 30 MONTHS FROM DATE OF ORIGINAL PURCHASE. IN NO CASE SHALL THE COMPANY BE
LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES FOR BREACH OF THIS OR ANY
OTHER WARRANTY, EXPRESS OR IMPLIED, WHATSOEVER. No person or representativeis authorized to
assume for the Company any liability other than expressed herein in connection with the sale of this product.
Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of
incidental or consequential damage so the above limitations or exclusions may not apply to you. This
Warranty gives you specific legal rights and you may also have other rights which vary from state to state.
U.S.A: Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815
CANADA: Call 1-800-323-4815 for location of warranty station serving your area.

MP7720
18
Corrección de Problemas
Extracción del Radio del Automóvil
Quite la placa frontal. Quite el anillo ornamental halando suavemente hacia arriba desde el
centro de la guarnición para aflojar los broches plásticos de presión. Inserte las llaves de
extracción entre el chasis y la camisa para oprimir los resortes de fijación. Hale la radio hacia
fuera del tablero de instrumentos.
Problema Causa Correccion
El equipo no functiona (el
visualizador no se enciende) No hay corrriente en el cable amarilo. No hay corriente en el cable rojo. Revise la conexión con la luz de prueba. Revise el fusible del veh’culo con la luz de prueba
El fusible está quemado Reemplace el fusible
La alimentación no va a la
unidad El fusible está quemado Examine/reemplace el fusible
Ninguno de los altoparlantes
funciona (las luces del
visualizador funcionan).
El colector del altoparlante no está
conectado Conecte el colector de cables del altoparlante. Revise los cables del altoparlante.
No todos los altoparlantes
funcionan Conexiones o connectores incorrectas Examine todas las conexiónes y los conectores
Los cables del altoparlante hacen
cortocircuitos hasta la conexiones Examine las conexiones y recubra los cables pelados con cinta aislante
Fusibles quemados El cable hace cortocircuito en la
conexión a tierra Asegoerese de que el cable no está pellizcado
Los cables del altoparlante producen
cortocircuitos en la conexión a tierra Asegoerese de que el cable no está pellizcado
Fusible incorrecto/fusible demasiado
pequeño Instale el fusible do voltaje apropiado
Error-1 (Reproductor de CD) Error del mecanismo Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-2 (Reproductor de CD) Error de servo Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-1 (Cambiador de CD) Magazine or mechanism error Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-2 (Cambiador de CD) Error de expulsiónPresione el botón RESET. Inserte el disco y
vuelva a intentar
Error-3 (Cambiador de CD) Error de carga Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-4 (Cambiador de CD) Descargar error Presione el botón RESET. El disco peudo estar
dañado o sucio
Error-5 (Cambiador de CD) Error del elevador Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-6 (Cambiador de CD) Error de corredera Presione el botón RESET. Inserte el disco y
vuelva a intentar
Error-7 (Cambiador de CD) No se puede leer error de disco Presione el botón RESET.El disco peudo estar
dañado o sucio
Error-8 (Cambiador de CD) CLV o error leído de datos Intente un diverso disco. El disco peudo estar
dañado o sucio
Error-9 (Cambiador de CD) Error de lectura de contiendo Presione el botón RESET. El disco peudo estar
dañado o sucio
Error-10 (Cambiador de CD Error termal Deje la temperatura dentro del vehículo
estabilizar < 90 grados de Fahrenheit
El CD salta demasiado El montaje del receptor no está sólido
o la correa de retención no está bien
segura
Revise la correa de montaje y retención,
ajoestela si es necesario
Especificationes
Reproductor de CD
Promedio de ruido/señal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >90 dB
Respuesta de frecuencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20Hz – 20kHz, -3 dB
Separación de canales à 1kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >55 dB
Transformador D/A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Bit/CH
Sintonización FM
Alcance de sintonización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5MHz –107.9MHz
Sensibilidad mono FM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 dBf
50 dB de umbral de sensibilidad (estéreo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 dBf
Separación de estéreo à 1kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >30 dB
Respuesta de Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30Hz – 14kHz, -3 dB
Sintonización AM
Alcance de sintonización. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530kHz – 1720kHz
Sensibilidad AM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30uV
Respuesta de Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50Hz – 2kHz, -3 dB
Amplificador
Capacidad total de corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .240W pico
Salida de corriente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60W x 4 pico
Impendancia de salida del altoparlante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Ohmios
General
Suministro de corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 – 16 VDC, negativo a tierra
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ATO (15 amperios)
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7" x 7" x 2" (178mm x 178mm x 51mm)
Las especificaciones están sujetas a cambio sin previo aviso.
Garantia Limitade de 12 Meses
AUDIOVOX CORPORATION (la Compañía) garantiza al comprador minorista original del presente producto
que en el caso de que este producto o cualquiera de las partes del mismo, bajo circunstancias y condiciones de
uso normal, tuviera algún defecto, tanto en el material como en la mano de obra, dentro de un plazo de 12
meses a partir de la fecha de compra original, dicho(s) defecto(s) serán reparados o reemplazados (a criterio de
la Compañía) sin cargo alguno por las piezas y la mano de obra para la reparación.Para obtener servicios de
reparación o sustitución en virtud de los términos y las condiciones de la presente Garantía, se enviará el
producto con la correspondiente constancia de la garantía (es decir, la factura con la fecha de compra),
especificando los defectos, con flete prepagado, a algún sitio de servicios bajo garantía autorizado o a la
Compañía a la dirección que se indica a continuacíon.
Esta Garantía no cubre la eliminación de la estática del autóvil ni los ruidos del motor, la corrección de los
problemas de antena, los gastos incurridos para la remoción o la reinstalación del producto, o los daños
provacados a las cintas, los discos compactos, los accesorios o los sistemas eléctricos del vehículo. Esta
Garantía no se aplica a aquellos productos, o partes de los mismos, que según opinión de la Compañía, hayan
sufrido algún daño o fue dañado como consecuencia de alguna alteración, instalación incorrecta, maltrato, uso
indebido, negligencia, accidente o por la eliminación o mutilación de las etiquetas correspondientes al número
de serie y código de barras de la fábrica. LA RESPONSABILIDAD QUE LA COMPAÑIA ASUME EN VIRTUD
DE LA PRESENTE GARANTIA SE LIMITA A LA REPARACION O LA SUSTITUCION QUE SE MENCIONAN
ANTES Y, BAJO NINGUNA CIRCUNSTANCIA, LA RESPONSABILIDAD DE LA COMPAÑIA HABRA DE
EXCEDER EL PRECIO DE COMPRA QUE EL COMPRADOR PAGO POR EL PRODUCTO.
Esta Garantía reemplaza a toda otra garantía expresa o implícita. TODA GARANTIA IMPLICITA,
INCLUYENDO AQUELLAS GARANTIAS IMPLICITAS DE BUENA CALIDAD Y COMERCIABILIDAD, ESTARA
LIMITADA A LA DURACION DE ESTA GARANTIA ESCRITA. CUALQUIER TIPO DE DEMANDA JUDICIAL
POR INCUMPLIMIENTO DE ALGUNAS DE LAS CONDICIONES DE LA GARANTIA ESPECIFICADA EN EL
PRESENTE, INCLUIDA CUALQUIER GARANTIA IMPLICITA DE BUENA CALIDAD Y COMERCIABILIDAD,
DEBERA PRESENTARSE EN EL PLAZO DE 30 MESES A PARTIR DE LA FECHA DE LA COMPRA
ORIGINAL. DE NINGUN MODO LA COMPAÑIA TENDRA RESPONSABILIDAD ALGUNA POR CUALQUIER
DAÑO O PERJUICIO INDIRECTO O INCIDENTAL OCASIONADO POR EL INCUMPLIMIENTO DE LA
PRESENTE GARANTIA, O DE CUALQUIER OTRA GARANTIA EXPRESA O IMPLICITA. Ninguna persona ni
representante está autorizada a asumir responsabilidad alguna en nombre de la Compañía, excepto por lo
expresado en la presente garantía, en relación con la venta de este producto.
Algunos estados no permiten limitaciones respecto de la duración de una garantía implícita o la exclusión o
limitación de los daños indirectoso incidentales, por lo tanto, es posible que las limitaciones antes citadas no
correspondan en su caso. La presente Garantía le otorga derechos especiales y usted puede gozar de otros
derechos que varían de un estado a otro.
U.S.A : Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815
CANADA: Llamar a 1-800-323-4815 para la ubicación de la estación que le proporciona servico de garantía.

MP7720
19
Dépannage
Retrait de la Radio du Tableau de Bord
Retirez la plaque avant. Retirez l'anneau de la arniture en tirant doucement au centre de celui-
ci pour décrocher les agafes de plastique. Insérez les clés de démontage entre le châssis du
poste de radio et le manchon pour appuyer sur les ressorts de blocage. Tirez le poste hors de
la planche de bord.
Probléme Cause Mesure à Prendre
L’appareil ne fonctionne pas
(l’affichage ne s’allume pas) Aucune alimentation au fil jaune Aucune alimentation au fil rouge Vérifiez la connexionet les fusibles au moyen de l’ampoule d’essai
Fusible grillé Remplacez le fusible
Les haute-parleurs ne
fonctionnent pas (l’affichage
s’allume mormalement)
Les fils des haut-parleurs ne sont pas
raccordés Raccordez les fils des haut-parleurs Vérifiez les fils des haut-parleurs
Les haut-parleurs ne
fonctionnent pas tous Épissures ou connexions incorrectes Vérifez toutes les épissures et les connexions
Court-circuit entre les fils du haut-
parleur et le châssis ou entre deux fils
de haut-parleur
Vérifez les épissures, isolez tous les fils dénudés
Fusiblés grillés Court-circuit entre le fil d’alimentation
et la mise à la terre Assurez-vous que le fil n’est pas pincé
Court-circuit entre les fils des haut-
parleurs et la mise à la terre Assurez-vous que le fil n’est pas pincé
Fusible incorrect résistance
insuffisante Installez un fusible de type et de puissance appropriés
Error-1 (Lecteur CD) Erreur de mécanisme Appuyez sur RESET, insérez le disque et
essayez
Error-2 (Lecteur CD) Erreur de servo Appuyez sur RESET, insérez le disque et
essayez
Error-1 (Changeur de CD) Erreur de mécanisme Appuyez sur RESET, insérez le disque et
essayez
Error-2 (Changeur de CD) Erreur d’éjection Appuyez sur RESET, insérez le disque et
essayez
Error-3 (Changeur de CD) Erreur de chargement Appuyez sur RESET, insérez le disque et
essayez
Error-4 (Changeur de CD) Déchargement de l'erreur Appuyez sur RESET. Le disque peut être
endommagé ou sale
Error-5 (Changeur de CD) Erreur d'ascenseur Appuyez sur RESET, insérez le disque et
essayez
Error-6 (Changeur de CD) Erreur de traîneau Appuyez sur RESET, insérez le disque et
essayez
Error-7 (Changeur de CD) Impossible de lire l’error de disque Appuyez sur RESET. Le disque peut être
endommagé ou sale
Error-8 (Changeur de CD) CLV ou erreur de lecture de données Insérez un disque différent. Le disque peut être
endommagé ou sale
Error-9 (Changeur de CD) Erreur delecture table de matières Appuyez sur RESET. Le disque peut être
endommagé ou sale
Error-10 (Changeur de CD) Erreur thermique Laissez la température à l'intérieur du véhicule
stabiliser < 90 degrés de Fahrenheit
Le CD saute continuellement Récepteur pas fixé solidement ou
bande de fixation mal fixée Vérifiez l’installation et la bande de fixation, puis solidifiez au besoin
Caractéristiques
Lecteur CD
Rapport signal/bruit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >90 dB
Réponse de fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20Hz – 20kHz, -3 dB
Séparation de canal à 1kHz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >55 dB
Convertisseur D/A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 bit/CH
Récepteur MF
Gamme de fréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87.5MHz à 107.9MHz
Sensibilité MF mono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 dBf
Sensibilité `50 dB (stéréo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 dBf
Séparation stéréo à 1kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >30 dB
Récepteur MA
Gamme de fréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530kHz à 1720kHz
Sensibilité MA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30uV
Réponse de fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50Hz – 2kHz, -3 dB
Amplificateur
Puissance totale du système. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240 watts (pointe)
Puissance de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .60W x 4
Impédance de sortie des haut-parleurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ohms
Généralités
Alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 à 16 volts c.c., mise à la terre négative
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . fusion rapide de type ATO (15 amps)
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 po x 7 po x 2 po (178mm x 178mm x 51mm)
Ces caractéristiques peuvent être modifiées sans préavis.
Garantie Limitée de 12 Mois
AUDIOVOX CORPORATION (la Société) garantit à l’acheteur initial du produit que si tout ou partie de ce
produit, en cours d’utilisation et sous des conditions normales, venait à présenter des vices de matière
primitive ou des défauts de fabrication, dans les 12 mois suivant la date d’achat initial, ce(s) défaut(s)
sera(seront) réparé(s) ou remplacé(s) par un produit neuf ou reconditionné (au choix de la Société), sans
frais de pièces ni de main-d’oeuvre. Si ce produit doit être réparé ou remplacé durant la période de la
Garantie, il doit être expédié, accompagné d'un document prouvant qu'il est couvert par la garantie (ex.
contrat de vente daté) en précisant la (les) défectuosité(s), transport prépayé, au centre de garantie dont
l'adresse apparaît ci-dessous.
Cette Garantie ne couvre pas l'élemination des parasites ou des bruits générés par le moteur, la correction
des problèmes d'antenne, les frais encourus pour l'installation, le retrait ou la réinstallation du produit, ni les
dommages causés aux cassettes, disques compacts, accessoires ou au système électrique du véhicule.
Cette Garantie ne s'applique pas aux produits ou aux parties consituantes qui, de l'avis de la Compagnie,
ont été endommagés par suite de modification, d'installation incorrecte, de mauvaise manipulation,
d'utilisation abusive, de négligence, d'accident, ou encore du retrait ou du griffonnage des inscriptions ou de
l'étiquette code à barres/numéro de série installé en usine. SELON LES TERMES DE CETTE GARANTIE,
LA RESPONSABILITE DE LA SOCIETE EST LIMITEE A LA REPARATION OU AU REMPLACEMENT,
TEL(LE) QU’IL(ELLE) EST STIPULE(E) CI-DESSUS ET, EN AUCUN CAS, LA RESPONSABILITE DE LA
SOCIETE NE POURRA EXCEDER LE PRIX D’ACHAT PAYE PAR L’ACHETEUR DU PRODUIT.
Cette Garantie remplace toute autre garantie expresse ou responsabilité. TOUTE GARANTIE TACITE,
COMPRENANT TOUTE GARANTIE DE QUALITE LOYALE ET MARCHANDE, EST LIMITEE A LA DUREE
DE CETTE GARANTIE ECRITE. TOUTE ACTION POUR RUPTURE DE TOUTE GARANTIE, SELON LES
TERMES DE LA PRESENTE, COMPRENANT TOUTE GARANTIE IMPLICITE DE QUALITE LOYALE ET
MARCHANDE, DOIT ETRE INTENTEE DANS LES 30 MOIS A COMPTER DE LA DATE D’ACHAT INITIAL.
EN AUCUN CAS LA SOCIETE NE SERA RESPONSABLE DE TOUT DOMMAGE INDIRECT OU FORTUIT
POUR RUPTURE DE CETTE GARANTIE OU DE TOUTE AUTRE GARANTIE, EXPRESSE OU
IMPLICITE, DE QUELLE QUE NATURE QUE CE SOIT. Aucune personne ni aucun représentant n’est
autorisé(e) à assumer, au nom de la Société, d’autre responsabilité que celle exprimée dans la présente, et
se rapportant à la vente de ce produit.
Certains Etats n’autorise pas les restrictions relatives à la durée d’application des garanties implicites ni
l’exclusion ou la limitation des dommages indirects ou fortuits. Dans ces Etats, de telles limitations ou
exclusions ne s’appliquent donc pas. Cette Garantie vous donne des droits juridiques spécifiques et vous
pouvez également jouir d’autres droits, suivant l’Etat dans lequel vous vivez.
U.S.A : Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815
CANADA: Composez le 1-800-323-4815 connaitre l’adresse du poste de garantie de votre région.
