Jetline AURELIO Instruction Manual

MOTORISIERTES GESTELL
FÜR VERSTELLBAREN SCHREIBTISCH
„AURELIO“
Artikel-Nr.: 12206
- AUFBAU- & BEDIENUNGSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihr Büro
finden Sie unter
https://office-shopping.eu
Produkt-Code: 12206
Produkt-Maße: Gesamt-Höhe: ca. 690-1180 mm, Gesamt-Breite: ca. 1100-1900 mm

2
Technische Daten:
Säulen-Anzahl: 2
Max. Tragkraft: 70 kg
Max. Tempo: 25 mm/s
Niedrigste Position: 710 mm
Höchste Position: 1210 mm
Min. Platten-Breite: 500 mm
Max. Platten-Breite: 800 mm
Min. Platten-Länge: 1000 mm
Max. Platten-Länge:1600 mm
Arbeits-Zyklus:
Dauerbetrieb für max. 2 Min.,
danach min. 18 Minuten Ruhezeit
Arbeits-Temperatur: 0~40°C
Eingangsspannung: 100-240 V
Teile-Liste:
Achtung: Die untenstehende Liste ist lediglich als Referenz zu verstehen.
Das tatsächlich enthaltene Montagematerial kann bei einzelnen Modellen leicht abweichen.
Bitte kontaktieren Sie den Kundenservice des Verkäufers, wenn Ihnen Werkzeug oder
Montagematerial fehlen oder bei der Installation Schwierigkeiten auftreten sollten.
Nr.
Bez.
Abb.
Stz.
Nr.
Bez.
Abb.
Stz.
1
Standfuß
2x
10
Stromkabel
1x
2
Säule
1x
11
Kabelmanager
4x
3
Hubsäule
1x
A
Schraube
M6
12x
4
Träger
1x
B
Schraube
M8
4x
5
Getriebe-
Stange
1x
C
Inbusschlüssel
4x4 + 5x5
je1x
6
Träger-Platte
2x
D
Inbusschlüssel
2,5x2,5
1x
7
Schaltkasten
1x
E
Schraube
M4
4x
8
Schalldämpfer
2x
F
Schraube
ST 4.2
15x
9

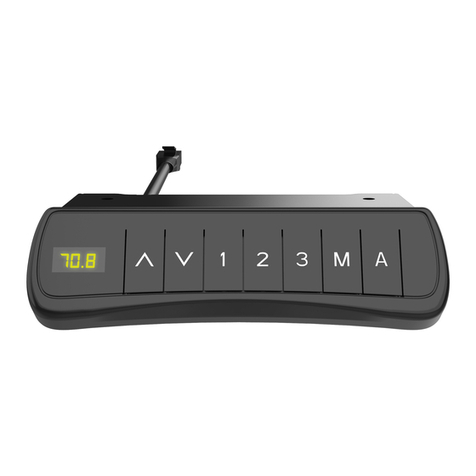

Bedienpanel
1x
G
Schrauben-
Schlüssel
1x

3
Aufbau in der Übersicht:
SCHRITT 1
Verbinden Sie die Standfüße (1)
mittels der Schrauben (A)
und dem Inbussschlüssel 5x5 (C)
mit den Säulen (2) und (3)

4
Lösen
Auseinanderziehen
Auseinanderziehen
1.
Lösen Sie die Schrauben (4)
mittels Inbusschlüssel 4x4 (C)
und ziehen Sie den Träger (4)
auseinander, sodass dieser der
Breite Ihrer Tischplatte
entspricht
2.
Verbinden Sie den Träger (4)
mittels der Schrauben (B) und
dem Inbusschlüssel 5x5 (C)
mit den Säulen (2) und (3)
3.
Ziehen Sie die Schrauben am
Träger (4) mittels Inbusschlüssel
4x4 (C) fest
SCHRITT 3
Drehen Sie die
Getriebe-Stange nicht
um mehr als maximal
1/3 Umdrehung
Lösen
Einsetzen
Festziehen
Einsetzen
Festziehen
Verbinden Sie die Getriebe-Stange (5) gemäß den obigen
Abbildungen mit den Säulen (2) und (3) und ziehen die
Verbindung mit dem Inbusschlüssel 2,5x2,5 (D) fest.
Führen Sie hierbei zunächst den 1. Schritt (Abbildung links)
und dann den 2. Schritt (Abbildung rechts) aus
1.
2.
SCHRITT 2

5
SCHRITT 4
Verbinden Sie die Trägerplatten (6)
mittels der Schrauben (A) und dem
Inbussschlüssel 5x5 (C) mit den
Säulen (2) und (3)
Montieren Sie den Schaltkasten (7)
und das Bedienpanel (9)
Verbinden Sie die Tischplatte mittels
der Schrauben (F) und einem
Akkuschrauber mit dem Gestell.
Lassen Sie dabei zwischen der
Außenkante der Tischplatte und
der Trägerplatte (6) nicht mehr als
maximal 20 cm Abstand
SCHRITT 6
SCHRITT 5
Montieren Sie die
Schalldämpfer (8) mittels
der Schrauben (E) und
dem Inbusschlüssel
2,5x2,5 (D)

6
SCHRITT 7
Verbinden Sie alle Kabel gemäß folgender
Zeichnung mit dem Schaltkasten (7)
Fixieren Sie alle Verbindungs-
kabel wie abgebildet mit dem
Kabelmanager (11)
Öffnen
Kabel durchführen
Fixieren
Stromanschluss
Stromanschluss
Bedienpanel
Bedienpanel
Port für das
Verbindungs-
kabel zur
Hubsäule
Port für das
Verbindungs-
kabel zur
Hubsäule

7
Fehlerbehebung:
Folgende Tipps helfen Ihnen dabei, häufig auftretende Fehler zu erkennen und zu
beheben. Sollten Sie mit einem Fehler konfrontiert sein, der nicht in dieser Liste zu
finden ist, kontaktieren Sie bitte den Händler, von dem Sie den Artikel gekauft
haben. Ausschließlich der Hersteller bzw. dessen Experten-Team verfügt über die
erforderlichen Kenntnisse über das Gerät, um solche Probleme zu beheben.
Fehlerbeschreibung
Fehlerbehebung
Keine Reaktion auf Halten der -Taste
1.Überprüfen Sie, ob alle Kabel korrekt verbunden sind
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Keine Reaktion auf Drücken der -Tasten
1.Überprüfen Sie, ob alle Kabel korrekt verbunden sind
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Sehr langsame Höhenverstellung
1.Überprüfen Sie, ob die maximal zulässige
Ladekapazität (von 70 kg) überschritten wurde
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Motor setzt Befehle nicht um
Kontaktieren Sie den Hersteller oder Ihren Händler
Höhenverstellung nur nach unten möglich
1.Führen Sie eine Neupositionierung durch
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Position wird nicht gehalten;
Tischplatte rutscht nach unten
1.Überprüfen Sie, ob die maximal zulässige
Ladekapazität (von 70 kg) überschritten
wurde
Kontaktieren Sie den Hersteller oder Ihren Händler
Häufige Neu-Positionierung
1.Überprüfen Sie, ob die maximal zulässige
Ladekapazität (von 70 kg) überschritten wurde
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Überhitzung
(Arbeitszyklus: max. 2 min Betrieb, 18 min Abkühlphase)
1.Lassen Sie das Gerät 18 Minuten lang (am
Stromnetz abkühlen und starten Sie es dann neu
2.Kontaktieren Sie den Hersteller oder Ihren Händler
Unzureichende Reichweite nach
oben und unten
1.Halten Sie „M“ + „3“ gleichzeitig 3 Sekunden lang
gedrückt. Es ertönen zwei langgezogene Pieptöne,
wenn die Werkseinstellung wiederhergestellt ist
2.Kontaktieren Sie den Hersteller oder Ihren Händler

8
Achtung:
1. Stromversorgung: AC100V-240V, 50/60Hz
2. Funktionstemperatur: 0-40°C
3. Vor der Reinigung den Stecker ziehen, Oberflächen mit einem leicht feuchten Tuch abwischen.
Achten Sie darauf, dass keine Feuchtigkeit ins Innere gelangt und lösen Sie nicht die
Verbindungen
4. Der Schaltkasten beinhaltet elektrische Komponenten, Metall, Plastik, Kabel usw. und muss
gemäß den Umweltbestimmungen des jeweiligen Landes entsorgt werden. Eine Entsorgung im
Haushaltsmüll ist nicht zulässig
5. Überprüfen Sie vor der Verwendung sorgfältig alle Anschlüsse
6. Machen Sie sich vor der ersten Nutzung mit allen Funktionen und Programm-Einstellungen
vertraut
7. Lassen Sie Kinder nicht mit dem Gerät spielen. Durch unsachgemäße Handhabung setzen sie
sich einem unvorhersehbaren Verletzungsrisiko aus. Verkäufer und Hersteller lehnen jegliche
Haftung für Schäden durch unsachgemäße Nutzung ab
8. Eine leichte Geräuschentwicklung im Bereich von Keilrippenriemen oder Bremssystem ist
normal und stellt keinerlei Beeinträchtigung der Funktionalität dar.
9. Verwenden Sie zur Reinigung keine korrosiven oder abrasiven Mittel, die die Umwelt belasten
würden
10. Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren sowie Personen mit
eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten nur dann verwendet
werden, wenn diese vorab ausreichend instruiert wurden, wie das Gerät sicher zu bedienen ist
und wenn ihnen die damit einhergehenden Risiken bewusst sind. Das Gerät ist kein Spielzeug für
Kinder
11. Die Reinigung und Pflege darf nicht unbeaufsichtigten von Minderjährigen ausgeführt werden.
12. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Vertreter oder einem
anderen zertifizierten Fachmann ausgetauscht werden
13. Vermeiden Sie Gefahrenquellen beim Aufbau; lassen Sie beispielsweise keine Werkzeuge
herumliegen und bedenken Sie, dass durch Verpackungsmaterial für Kinder Erstickungsgefahr
drohen kann
14. Bewahren Sie die Originalverpackung auf, falls Sie das Gerät zu einemspäteren Zeitpunkt
transportieren müssen
Abfall-Entsorgung
Dieses Zeichen bedeutet, dass das Produkt nicht im
Haushaltsmüll entsorgt werden darf. Um mögliche Schäden für
Mensch und Umwelt zu vermeiden, tragen Sie bitte Sorge für
eine ordnungsgemäße Entsorgung, sodass wiederverwertbare
Materialien recycelt werden können.
Um gebrauchte Gegenstände zurückzugeben, nutzen Sie bitte
die angebotenen Rücknahme -und Sammelsysteme oder
kontaktieren Sie Ihren Händler.

9
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihr Büro
finden Sie unter
https://office-shopping.eu
KBW Trading GmbH
Gewerbering 2
88518 Herbertingen
Deutschland
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.office-shopping.eu

10
MOTORIZED FRAME
FOR ADJUSTABLE DESK
„AURELIO“
Article-No.: 12206
- INSTALLATION & USER MANUAL -
Installation-videos and further instructions
for our products can be found on
www.jet-line-e-trade.de
Username: jet-line • Password: user2011
Further products for your office
can be found on
https://office-shopping.eu
Product-Code: 12206
Product-Dimensions: Total Height: approx. 690-1180 mm, Total Width: approx. 1100-1900 mm

11
Technical Data:
Number of Columns: 2
Max. Load Capacity: 70 kg
Max. Speed: 25 mm/s
Lowest Position: 710 mm
Highest Position: 1210 mm
Min. Tabletop-Width: 500 mm
Max. Tabletop-Width: 800 mm
Min. Tabletop-Length: 1000 mm
Max. Tabletop-Length: 1600 mm
Duty Cycle:
Max. 2 minutes continuous
operation, then pause for
at least 18 minutes
Applicable Temperature: 0~40°C
Input Voltage: 100-240 V
Attention: The drawings below are only for reference. The actual content may slightly differ
between different models. Should you find anything missing, or have difficulties with the
installation, please contact your supplier .
No.
Description
Pc.
No.
Description
Pc.
1
Pedestal
2x
10
Power Cable
1x
2
Column
1x
11
Cable Tie
4x
3
Column
1x
A
Screw
M6
12x
4
Support Beam
1x
B
Screw
M8
4x
5
Transmission
Rod
1x
C
Allen Key
4x4 + 5x5
je1x
6
Support Plate
2x
D
Allen Key
2,5x2,5
1x
7
Control Box
1x
E
Screw
M4
4x
8
Baffle
2x
F
Screw
ST 4.2
15x
9
Hand Switch
1x
G
Nut Wrench
1x
Part-List:

12
Assembly Overview:
STEP 1
Use the screws (A) and the Allen Key 5x5 (C)
to connect the pedestals (1) with the
Columns (2) and (3)

13
STEP 2
Loosen
Auseinanderziehen
Stretch
1.
Use Allen Key 4x4 (C) to loosen
the Screws (4). Then stretch the
Support Beam (4) so far that it
matches the width of your tabletop
2.
Use the Screws (B) and the
Allen Key 5x5 (C) to connect
the Support Beam (4) with the
Pedestals (2) and (3)
3.
Use Allen Key 4x4 (C) to tighten the
screws on the Support-Beam (4)
STEP 3
Do not rotate the
Transmission Rod for
more than a third of a turn
Loosen
Insert
Tighten
Insert
Fasten
Connect the Transmission Rod (5) according to the drawing
with the Columns (2) and (3) and fasten the connection with
Allen Key 2,5x2,5 (D)
Make sure to execute the above-pictured steps in the correct
order; Step 1 (left drawing) first, then Step 2 (right drawing)
1.
2.

14
STEP 4
Use Screws (A) and Allen Key 5x5 (C)
to connect the Support Plates (6) with
the Columns (2) and (3)
Install the Control Box (7)
and the Hand Switch (9)
Use the Screws (F) and an electric drill
to mount the tabletop onto the frame
Make sure that the outer edge of the
tabletop is no more than 20 cm (max.)
from the Support Plate (6)
STEP 6
STEP 5
Use Screws (E)
and Allen Key 2,5x2,5 (D)
to install the Baffles (8)

15
STEP 7
Connect all your cables with the Control Box (7)
according to the following drawing
Use the Cable Tie (11)
to fix all the connection
cables on your desk
Tear open
Manage cables
Fix them
Power port
Power port
Hand Switch
Hand Switch
Port for cable
connected to
the lifting
column
Port for cable
connected to
the lifting
column

16
Common Fault Treatment:
The following tips will help you detect and solve common faults and errors.
If the problem you met is not listed below, please contact your supplier. Only the
manufacturer and other professionals are capable to investigate and correct such
faults and errors .
Problem Description
Suggested Solution
No response while long pressing
after connecting with a power supply
1. Check the connection of all cables
2. Contact your supplier
No response while pressing
after connecting with a power supply
1. Check the connection of all cables
2. Contact your supplier
Rising in a low speed
1. Check if overloaded, max. loading: 70 kg
2. Contact your supplier
Motor does not move as instructed
Contact your supplier
Only downward-movement is working
1. Reposition
2. Contact your supplier
Downward sliding
1. Check if overloaded, max. loading: 70 kg
2. Contact your supplier
Frequent repositioning
1. Chef if overloaded, max. loading: 70 kg
2. Contact your supplier
Overheating
(Duty Cycle: max. 2 min. on, 18 min. off)
1.Restart after pausing for at least 18 mins.
(while connected with power supply)
2. Contact your supplier
Not enough up & down height
1. Keep the buttons „M“ + „3“ pressed for at least 3
seconds. Once you hear two long beeps, the device
will be reset to factory settings
2. Contact your supplier

17
Attention:
1. Power Supply: AC100V-240V, 50/60Hz
2. Applicable Work-Temperature: 0-40°C
3. Disconnect the power plug before cleaning. Only use a slightly wet dishcloth to remove dust
from the surface. Make sure not to let any moisture enter the internal parts and do not loosen the
connectors
4. The electric box contains electronic components, metal, plastic, wires etc. It cannot go into
normal household waste. To dispose o fit please make sure to follow each countrys environmental
regulations
5. Before use, check carefully if all components are correctly installed and connected
6. Make yourself familiar with all functions and program settings of the product prior to first use
7. Children are not allowed to play with the product. Any improper use or action may result in
damage or injury. Seller and manufacturer are not to be held responsible for consequences
caused by improper handling
8. The V-ribbed belt or brake system might produce some minor noise. This is structure-caused
and will not have any effect on the use of the equipment
9. Do not use any corrosive or abrasive materials to clean the product. Please make sure to only
use environmentally friendly cleansers
10. This appliance can only be used by children aged 8 or older as well as people with reduced
physical, sensory or mental capabilities or lack of experience and knowledge, if they have been
given supervision or instruction concerning use of the appliance in a safe way and understand the
hazards involved. Children are not allowed to play with the product
11. Cleaning and user maintenance shall not be done my children without supervision
12. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or a
similarly qualified person in order to avoid hazard
13. Please make sure there is no hazard source in your operating environment. Do not leave any
tools or packing-material unattended during installation (plastic bags e.g. are to be considered a
possible choking hazard for children or someone might step onto or fall over something on the
floor)
14. Please keep the original package of your product, in case that you need it for future transports
Waste Disposal
This marking indicates that this product should not be
disposed with other household waste. To prevent possible
harm to the environment or human health from uncontrolled
waste disposal, recycle it responsible to promote the
sustainable reuse of material resources. To return your used
device, please use the return and collection systems or contact
the retailer where the product was purchased. They dan take
this product for environmentally safe recycling.

18
Installation-videos and further instructions
for our products can be found on
www.jet-line-e-trade.de
Username: jet-line • Password: user2011
Further products for your office
can be found on
https://office-shopping.eu
KBW Trading GmbH
Gewerbering 2
88518 Herbertingen
Deutschland
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.office-shopping.eu
