Joannes GIG 107 Maintenance and service guide

CALDAIE IN GHISA AD ALTO RENDIMENTO
CHAUDIERE EN FONTE A HAUT RENDEMENT
CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMENTO
CAST IRON BOILER FOR HIGH EFFICIENCY
SPEZIALHEIZKESSEL AUS GUSSEISEN
MONTAGGIO
MANUTENZIONE
INSTALLATION
MAINTENANCE
MONTAGE
ENTRETIEN
MONTAGE
WARTUNG
INSTALACION
MANTENIMIENTO
AZIENDA CERTIFICATA ISO 9001
cod. 3544683/1 - 10/2004

Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto
que otorgan importantes indicaciones relativas a la seguridad, de la instalación, al uso y
al mantenimiento.
Conservar cuidadosamente este manual para cualquier ulterior consulta.
La instalación debe ser efectuada por personal cualificado que será responsable del
respeto de las normas de seguridad vigentes.
Lire attentivement le mode d'emploi et les instructions du présent livret car ils fournissent
des indications importantes pour la sécurité de l'installation, de l'emploi et de la
manutention. Conserver avec soin ce livret pour ultérieures consultations.
L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter
les normes de sécurité en vigueur.
Lesen Sie die Gebrauchsanweisung aufmerksam durch, da sie lhnen wichtige Hinweise
für eine sichere Installation, Wartung und einen sicheren Gebrauch liefert.
Bewahren Sie diese Gebrauchsanweisung für ein späteres Nachschlagen sorgfältig auf.
Die Installation muß von Fachpersonal ausgeführt werden, das für die Einhaltung der
geltenden Sicherheitsvorschriften verantwortlich ist.
FRANCAIS
ESPAÑOL
24
DEUTSCH
44
Read carefully all warnings and instructions contained in this manual as they give
important safety instructions regarding installation, use and maintenance. Keep this
manual for future reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
14
ENGLISH
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di
manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del
rispetto delle norme di sicurezza vigenti.
4
ITALIANO
34

GIG
4
INDICE PAGINA
GENERALITÀ- DIMENSIONI 5
CARATTERISTICHE TECNICHE 6
COMPONENTI PRINCIPALI 7
INSTALLAZIONE 8
COLLEGAMENTI ELETTRICI - SCHEMI 9
VERIFICHE E CONTROLLI 10
ACCENSIONE - SPEGNIMENTO 10
MANUTENZIONE PERIODICA 10
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono importanti
indicazioni riguardanti la sicurezza d'installazione, d'uso e di manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del rispetto delle norme
di sicurezza vigenti.
Complimenti...
… per l'ottima scelta!
La JOANNES garantisce, non solo, la qualità del prodotto ma anche l'efficienza della sua
rete di assistenza tecnica.
PER OGNI NECESSITÀ RIVOLGERSI ALLA PIÙ VICINA AGENZIA JOANNES

GIG
5
TIPO A B C D E F G
mm Ø mm mm mm mm Ø
GIG 107 757 130 600 1196 375 170 180
GIG 126 867 130 600 1196 375 170 180
GIG 144 977 154 600 1196 375 170 200
GIG 162 1087 154 600 1196 375 170 200
GIG 180 1197 154 600 1196 375 170 200
GIG 198 1307 154 600 1196 375 170 200
GIG 216 1417 154 600 1196 375 170 200
GIG 234 1527 154 600 1196 375 170 200
GIG 252 1637 154 600 1196 375 170 200
GENERALITÀ
Sono caldaiein ghisa ad ALTO RENDIMENTO, ideali per il riscaldamento di edifici di medio-grandi
dimensioni. Sono studiate per l'accoppiamento con nostri bruciatori a gasolio o a gas ad aria sof
GIG sono abbinabili per la produzione di acqua calda sanitaria con un bollitore.
fiata.
Vengono fornite in 3 colli, corpo in ghisa montato, scatola mantello e scatola cruscotto. Le caladaie serie

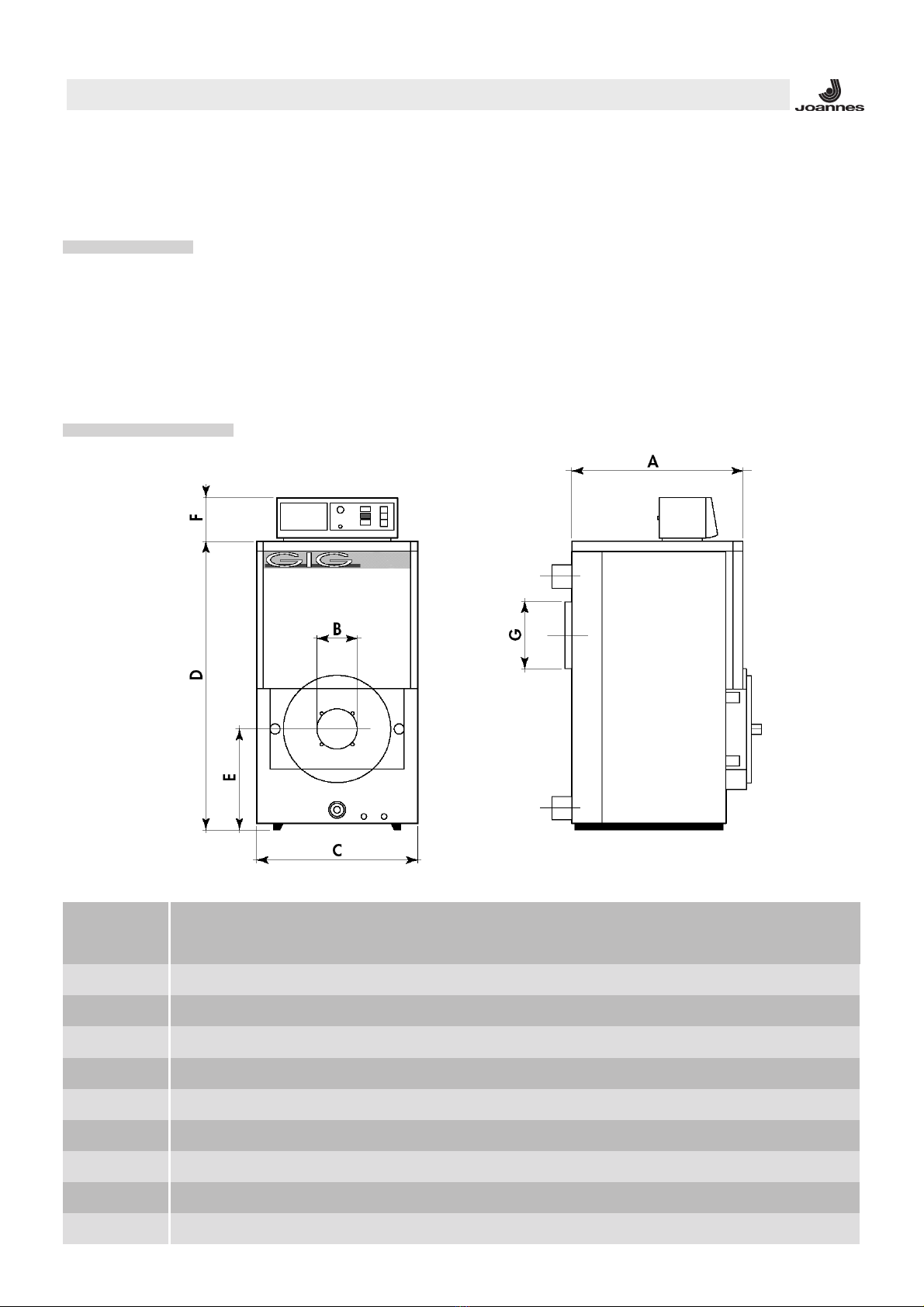

DIMENSIONI mm
Fig. 1

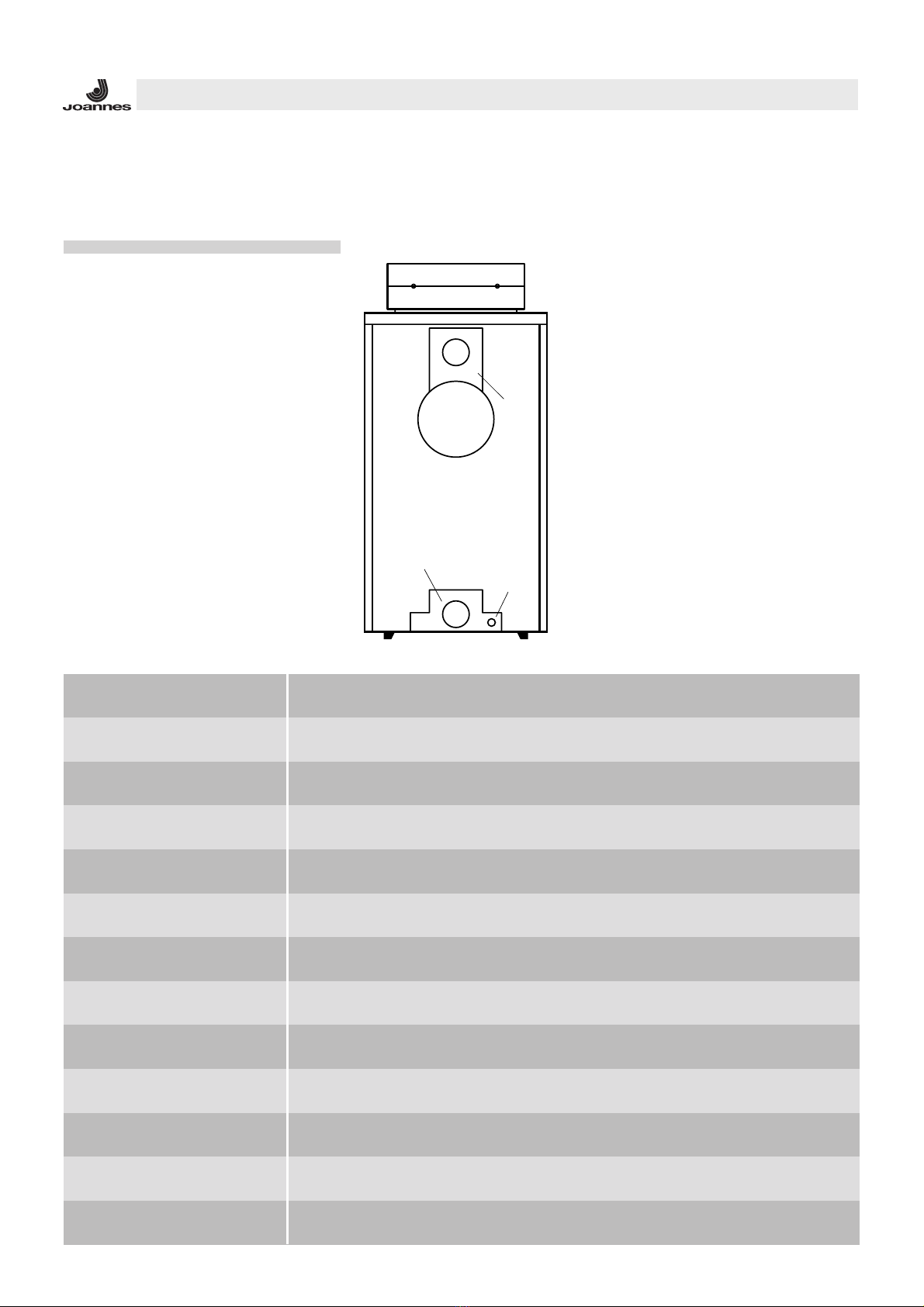

GIG
6
CARATTERISTICHE TECNICHE
Potenza utile
Potenza focolare
Pressione di esercizio
Elementi
Contenuto acqua
Perdita di carico circuito fumi
Perdita di carico
circuito acqua ∆T
Perdita di carico
circuito acqua ∆T 20 °C
Mandata impianto (a1 - FIG. 1)
Ritorno impianto (a2 - FIG. 1)
Scarico caldaia (a3 - FIG. 1)
Peso
kW
kcal/h
kW
kcal/h
bar
n°
l
mbar
mbar
mbar
DN
DN
Ø
kg
107
92.020
116
99.760
4
6
57
0,4
3,4
-
80
80
3/4"
361
a2 a3
a1
GIG
126
108.360
136,9
117.734
4
7
65
0,4
4,8
0,5
80
80
3/4"
412
252
216.720
273,9
235.554
4
14
121
0,4
23
4,5
80
80
3/4"
780
144
123.840
156,5
134.590
4
8
73
0,4
6,5
0,8
80
80
3/4"
463
162
139.320
176
151.360
4
9
81
0,4
8,5
1,8
80
80
3/4"
514
180
154.800
195,6
168.216
4
10
89
0,4
11
2,2
80
80
3/4"
565
198
170.280
215,2
185.072
4
11
97
0,4
13
2,6
80
80
3/4"
616
234
201.240
254,3
218.698
4
13
113
0,4
19
4
80
80
3/4"
725
216
185.760
234,7
201.842
4
12
105
0,4
16
3,2
80
80
3/4"
670
107 126 252144 162 180 198 234216
6 6 6 6 6 6 6 6 6

GIG
7

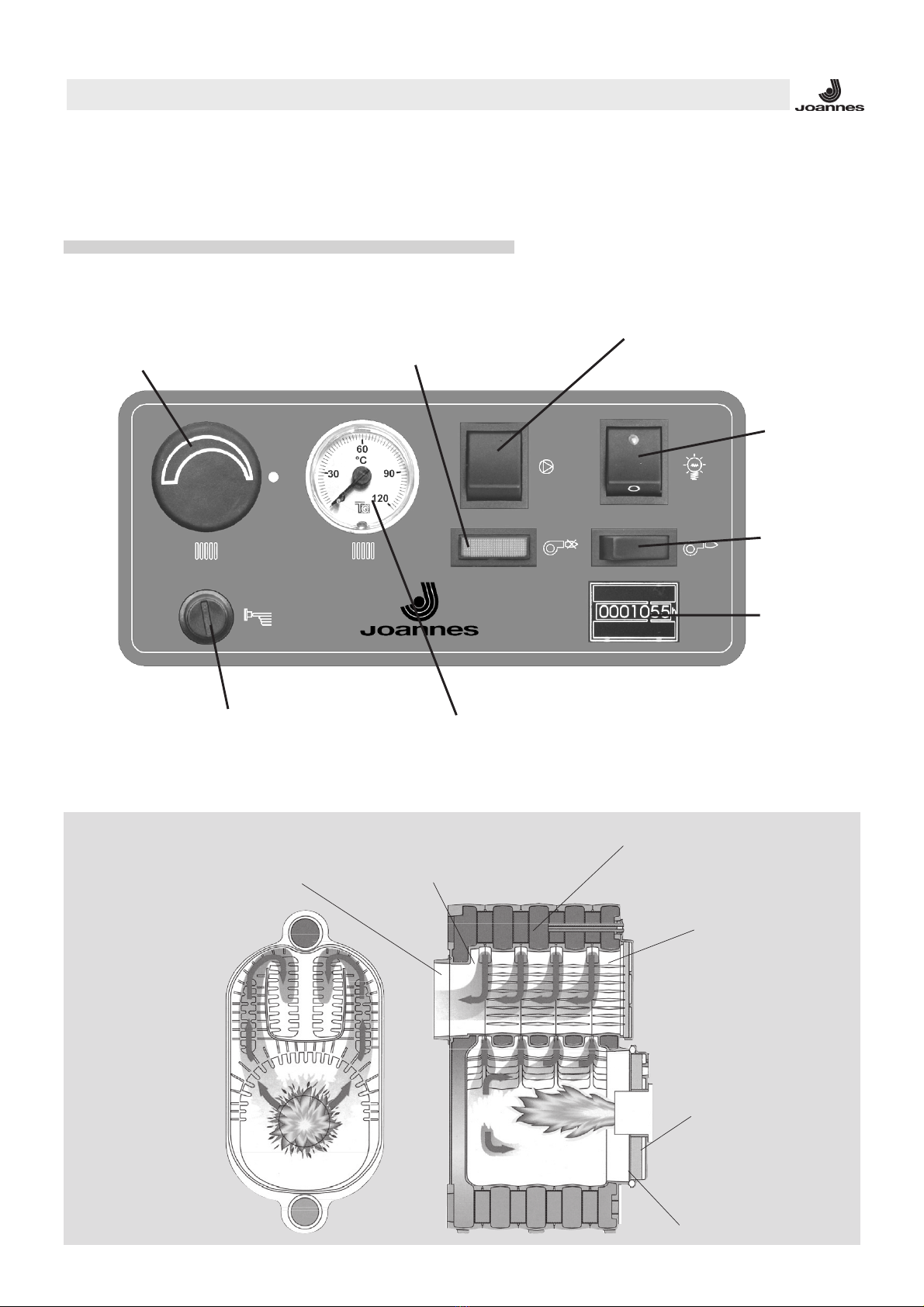

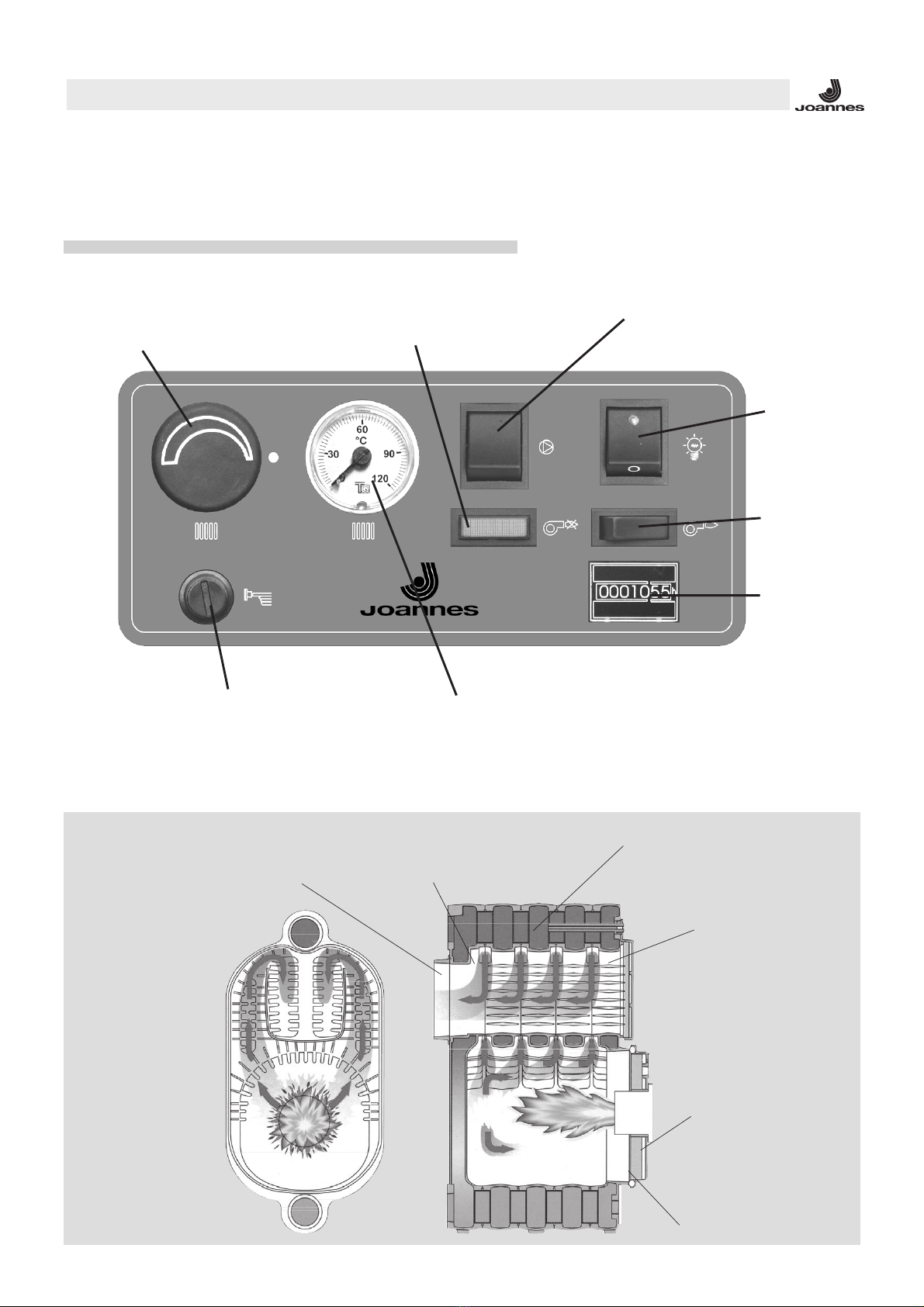

Attacco camino Elemento
posteriore
Elemento intermedio
Elemento
anteriore
Portina
portabruciatore
Isolante portina
portabruciatore
COMPONENTI PRINCIPALI CRUSCOTTO GIG
Termostato di regolazione Spia blocco bruciatore
Interruttore
bruciatore
Interruttore
generale
Interruttore
pompa imp.
Termostato di sicurezza
(riarmo manuale) Termometro riscaldamento
Contaore
Fig. 2

GIG
8
INSTALLAZIONE
L’installazione della caldaia deve essere effettuata solo da Personale Qualificato, seguendo le indicazioni
del Costruttore ed in ottemperanza a tutte le leggi e disposizioni che regolano la materia. Si raccomanda in
particolar modo il rispetto delle norme in materia di sicurezza e di quelle che regolano la costruzione e
l’ubicazione delle canne fumarie.
ALLACCIAMENTO IDRAULICO
Eseguire l’allacciamento idraulico dell’apparecchio rispettando le indicazioni poste in prossimità di ogni
attacco e quelle riportate nella figura 1 di questo libretto. L’allacciamento deve essere fatto in modo che i
tubi siano liberi da tensioni ed è d’obbligo montare la valvola di sicurezza sul circuito riscaldamento, in un
punto il più vicino possibile alla caldaia, senza che vi sia, tra questa e la valvola, alcuna ostruzione od
organo d’intercettazione.
L’apparecchio non viene fornito di vaso di espansione; il suo collegamento deve essere pertanto effettuato
a cura dell’Installatore. A tal proposito si ricorda che la pressione dell’impianto, a freddo, deve essere
compresa tra 0,5 e 1,5 bar.
COLLEGAMENTO ALLA CANNA FUMARIA
Si raccomanda di collegare la caldaia ad una buona canna fumaria, costruita nel rispetto delle normi
vigenti. Il condotto tra caldaia e canna fumaria deve essere di materiale adatto alla scopo, ovvero resistente
alla temperatura ed alla corrosione. Nei punti di giunzione si raccomanda di curare la tenuta e di isolare
termicamente tutto il condotto tra caldaia e camino al fine di evitare la formazione di condensa.

GIG
9
COLLEGAMENTI ELETTRICI - SCHEMI
Effettuare i collegamenti dei circolatori, del bruciatore e dell’eventuale termostato ambiente, rispettando le
indicazioni degli schemi allegati. Si raccomanda di interporre tra la rete e l’apparecchio un interruttore
bipolare, con apertura dei contatti di almeno 3 mm.
Si raccomanda inoltre di collegare l’apparecchio ad un buon impianto di terra.
La Joannes declina ogni responsabilità per danni a persone o a cose, causati per il
mancato collegamento dell’apparecchio ad un buon impianto di terra.

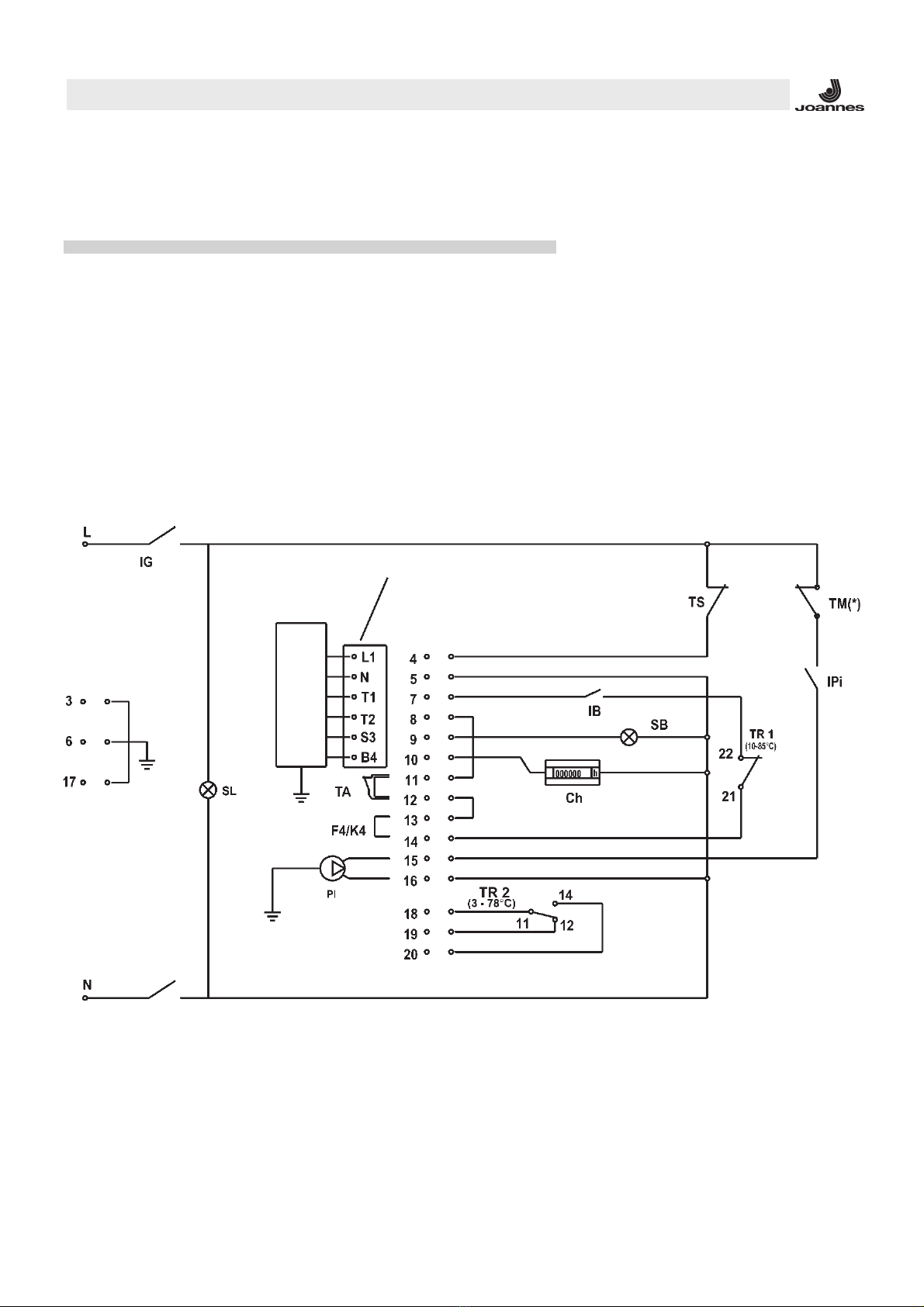

SCHEMA ELETTRICO DI PRINCIPIO
LEGENDA
IG Interruttore Generale
TS Termostato Sicurezz
TM Termostato di Minima 45°C
TA Termostato Ambiente
IB Interruttore Bruciatore
SB Spia Blocco Bruciatore
SL Spia di linee
Ch Contaore (optional)
APP. CONTROLLO BRUCIATORE
CON SEGNALE DI START CONTAORE
+ SEGNALE BLOCCO BRUCIATORE
Connettore collegamento bruciatore
2ª fiamma
PI Pompa Impianto
IPI Interruttore Pompa imp.
TRC Termostato 2 stadi 1°- 2°fiamma
(TR1-TR2) (3°-85°C∆t 1°-2°fiamma = 7°C)
F4/K4 Collegamento Termoregolazione RVP
L-N-N-20 Morsetti morsettiera di Collegamento

GIG
10
VERIFICHE E CONTROLLI
PRIMA DELL’ACCENSIONE INIZIALE
Prima dell’accensione iniziale, è buona norma controllare che:
al’impianto sia riempito alla giusta pressione e che sia ben sfiatato;
bnon vi siano perdite d’acqua o di combustibile;
cl’alimentazione elettrica sia corretta;
dtutto il condotto fumi sia stato eseguito correttamente e che non sia troppo vicino o attraversi parti
infiammabili;
enon vi siano sostanze infiammabili nelle vicinanze dell’apparecchio;
fil bruciatore si proporzionato alla potenza di caldaia;
gle valvole d’intercettazione acqua siano aperte.
DOPO L’ACCENSIONE INIZIALE
Dopo la prima accensione è buona norma controllare che:
●il bruciatore funzioni correttamente.
Questo controllo va fatto con gli appositi strumenti;
●i termostati funzioni correttamente;
●l’acqua circoli nell’impianto;
●l’evacuazione dei fumi avvenga completamente attraverso il camino.
ACCENSIONE - SPEGNIMENTO
ACCENSIONE INIZIALE
Effettuati i controlli preliminari, si può procedere con le seguenti manovre di accensione:
1aprire la valvola d’intercettazione combustibile (eventuale);
2regolare il termostato regolazione (fig. 2) al valore desiderato;
3chiudere l’interruttore a monte della caldaia e l’interruttore generale (fig. 2) posto sul pannello
comandi.
SPEGNIMENTO
Per brevi periodi di sosta è sufficiente agire sull’interruttore generale (fig. 2) posto sul pannello comandi.
Per lunghe soste durante il periodo invernale, onde evitare danni causati dal gelo, è necessario introdurre
l’apposito antigelo nell’impianto o svuotare quest’ultimo completamente.
MANUTENZIONE PERIODICA
La manutenzione della caldaia deve essere eseguita da Personale Qualificato.
E’ buona norma fare eseguire il controllo dell’apparecchio almeno una volta all’anno, prima della stagione
invernale. Tale controllo deve riguardare, oltre lo stato di pulizia della caldaia, anche il funzionamento
corretto di tutti i suoi dispositivi di controllo e di sicurezza nonché il bruciatore.
Deve essere inoltre controllato lo stato di tutto lo scarico fumi.

GIG
11
ISTRUZIONI MONTAGGIO MANTELLATURA E CRUSCOTTO CALDAIA GIG
1) Svitare completamente i dadi 1,2e 3e allentare i dadi 4e 5(fig. 3).
2) Incastrare le asole di destra della lamiera anteriore/inferiore Atra la parete della caldaia e i dadi 4e
5. Una volta in posizione fissare il tutto stringendo i dadi 2,3,4e 5(fig. 4).
Fig. 3
Fig. 4

GIG
12

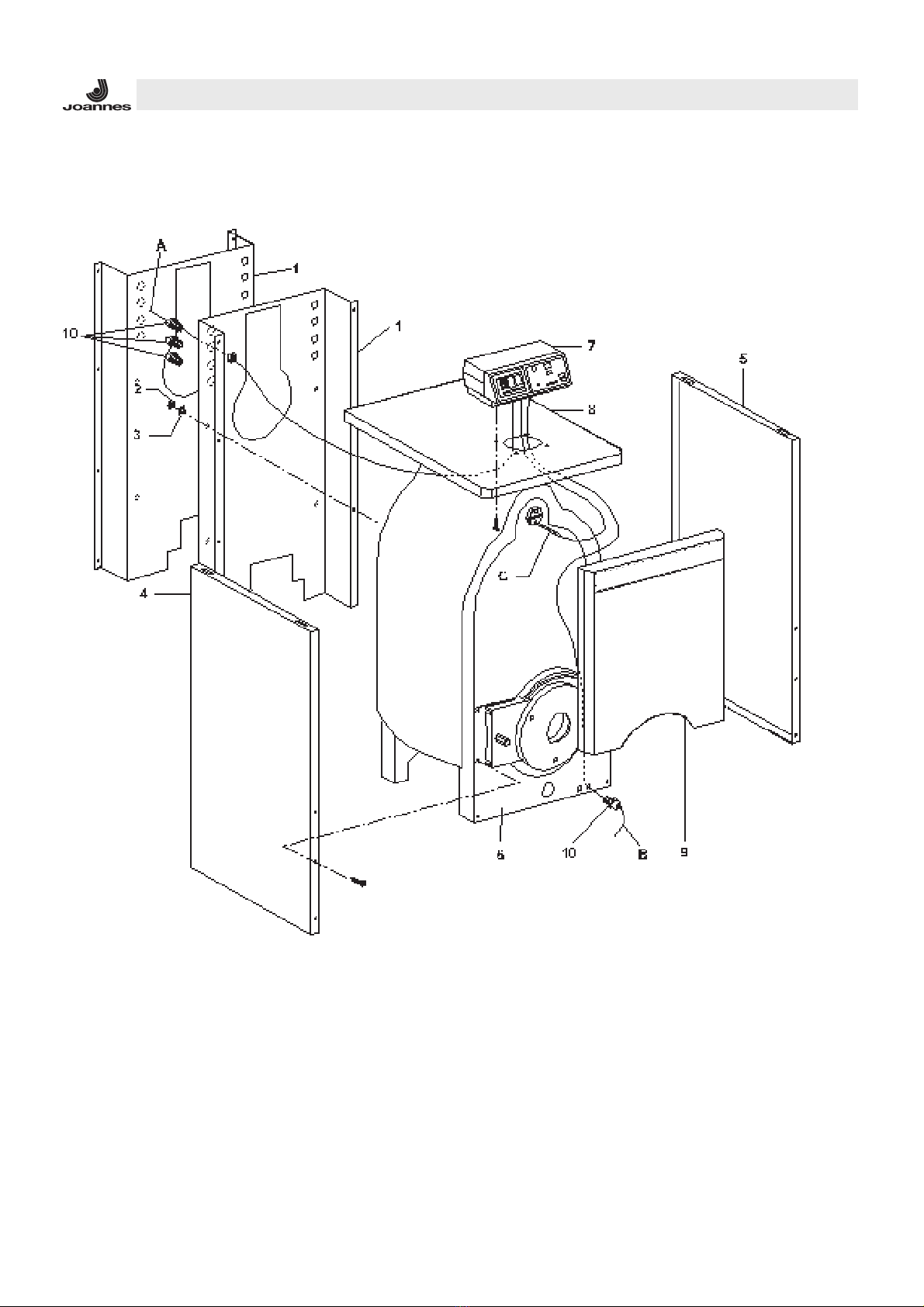

3) Fissare il pannello posteriore 1alla caldaia mediante i dadi e rondelle 2e 3.
4) Fissare il cruscotto 7al coperchio 8passando i vari cavi attraverso il foro. Prima di montare il coperchio
sulla caldaia, fare passare il cavo d’alimentazione Ae il cavo bruciatore Battraverso gli appositi fori
e bloccarli tramite i pressacavi 10 in dotazione al quadro elettrico.
5) Infilare le eventuali sonde Cnell’apposito pozzetto.
6) Ultimare l’opera montando il pannello frontale 9sulla caldaia.
Fig. 5

GIG
13
Read carefully all warnings and instructions contained in this manual as they give
important safety instructions regarding installation, use and maintenance. Keep this
manual for future reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
GB

GIG
14
INDEX PAGE
DESCRIPTION - DIMENSIONS 15
TECHNICAL SPECIFICATIONS 16
MAIN COMPONENTS 17
INSTALLATION 18
ELECTRICAL CONNECTIONS - WIRING DIAGRAMS 19
CHECKS AND CONTROLS 20
STARTING - SHUT-OFF 20
REGULAR MAINTENANCE 20
Carefully read the instructions contained within this manual as they provide essential information concerning
the safety of installation, of use and of maintenance of the product.
Keep the present manual in a secure place, so that it can be referred to whenever deemed necessary.
Installation must be carried out by qualified personnel who will be responsible that the standard safety regulations
are observed.
Congratulation...
… on your excellent choice
JOANNES guarantees the quality of this product, as well as the efficiency of the technical assistance
provided by its after sales network.
PLEASE CONTACT YOUR NEARESTJOANNES DEALER FOR ALL REQUIREMENTS.

GIG
15
DESCRIPTION
These high efficiency cast-iron boilers are ideal for heating medium to large buildings. They have been de-
signed to be combined with our light oil or gas forced draught burners. Supplied in three cases: assembled
cast-iron shell, casing box and control panel box. The GIG series boilers can be combined with a hot-water
cylinder for the production of sanitary hot water.
DIMENSIONS mm
TYPE A B C D E F G
mm Ø mm mm mm mm Ø
GIG 107 757 130 600 1196 375 170 180
GIG 126 867 130 600 1196 375 170 180
GIG 144 977 154 600 1196 375 170 200
GIG 162 1087 154 600 1196 375 170 200
GIG 180 1197 154 600 1196 375 170 200
GIG 198 1307 154 600 1196 375 170 200
GIG 216 1417 154 600 1196 375 170 200
GIG 234 1527 154 600 1196 375 170 200
GIG 252 1637 154 600 1196 375 170 200
Fig. 1

GIG
16
TECHNICAL SPECIFICATIONS
Available thermal power
Furnace thermal power
Working pressure
Elements
Water content
Pressure drop in flue gas circuit
Pressure drop in
water circuit ∆T 10 °C
Pressure drop in
water circuit ∆T 20 °C
System delivery (a1- Fig.1)
System return(a2 - Fig.1)
Boiler discharge (a3 - Fig.1)
Weight
kW
kcal/h
kW
kcal/h
bar
n°
l
mbar
mbar
mbar
DN
DN
Ø
kg
107
92.020
116
99.760
4
6
57
0,4
3,4
-
80
80
3/4"
361
a2 a3
a1
GIG
126
108.360
136,9
117.734
4
7
65
0,4
4,8
0,5
80
80
3/4"
412
252
216.720
273,9
235.554
4
14
121
0,4
23
4,5
80
80
3/4"
780
144
123.840
156,5
134.590
4
8
73
0,4
6,5
0,8
80
80
3/4"
463
162
139.320
176
151.360
4
9
81
0,4
8,5
1,8
80
80
3/4"
514
180
154.800
195,6
168.216
4
10
89
0,4
11
2,2
80
80
3/4"
565
198
170.280
215,2
185.072
4
11
97
0,4
13
2,6
80
80
3/4"
616
234
201.240
254,3
218.698
4
13
113
0,4
19
4
80
80
3/4"
725
216
185.760
234,7
201.842
4
12
105
0,4
16
3,2
80
80
3/4"
670
107 126 252144 162 180 198 234216
6 6 6 6 6 6 6 6 6

GIG
17
Chimney attachment Rear element
Middle element
Front
element
Burner holder plate
Burner holder
plate insulation
MAIN COMPONENTS GIG CONTROL PANEL
REGULATION THERMOSTAT BURNER BLOCKING- ODE LIGHT
BURNER
SWITCH
MAIN
SWITCH
SYS. PUMP SWITCH
SAFETY THERMOSTAT
(manual reset) HEATING THERMOMETER
HOUR
METER
Fig. 2

GIG
18
INSTALLATION
Boiler installation should be carried out by qualified personnel, following the manufacturerís instructions and
in compliance with all pertinent laws and regulations. Compliance with regulations on safety and on manufac-
turing and positioning of flues is essential.
HYDRAULIC CONNECTION
Perform hydraulic connection of the unit according to the instructions placed near each attachment, in addition
to those outlined in Fig. 1 of this booklet. Connection should be carried out so that the pipes are free from
stresses. It is mandatory to install the safety valve on the heating circuit, in the closest possible point to the
boiler, without there being any obstruction or cut-off mechanism between the boiler and the valve.
The unit is not supplied with an expansion tank. Its connection must therefore be carried out by the Installer.
Remember that the pre-operating pressure of the system must be between 0.5 and 1.5 bar .
FLUE CONNECTION
It is necessary to connect the boiler to a proper flue built in compliance with current regulations. The pipe
between the boiler and flue must be in a temperature- and corrosion-resistant material suitable for this pur-
pose. Make sure that the joints are carefully sealed and that the pipe between boiler and chimney is thermally
insulated in order to prevent the formation of condensate.

GIG
19
ELECTRICAL CONNECTIONS - WIRING DIAGRAMS
Perform connections of the circulators, burner and the room thermostat, if present, following the instructions
of the diagrams attached . Place a bipolar switch between the mains and the unit.
It is also essential to connect the unit to a properly earthed system.
Joannes will not be held liable for damages to persons or things caused by the failure
to connect the unit to a properly earthed system.
PRINCIPLE WIRING DIAGRAM
LEGEND
IG Main switch
TS Safety thermosta
TM Minimum temp. thermostat 45°C
TA Room thermostat
IB Burner switch
SB Burner blocking-mode light
SL Lights
Ch Hour meter (optional)
BURNER CONTROL BOX WITH HOUR
METER START SIGNAL
+ BURNER BLOCKING-MODE SIGNAL
Burner connector
2ª flame
PI System pump
IPI Sys. pump switch
TRC Thermostat 2 stages 1°- 2°flame
(TR1-TR2) (3°-85°C∆t 1°-2°flame = 7°C)
F4/K4 Connection thermoregulation RVP
L-N-N-20 Connection terminal board

GIG
20
CHECKS AND CONTROLS
BEFORE FIRST STARTING
Before starting for the first time, check that:
athe system is loaded to the right pressure and that it is well bled;
bthere are no water or fuel leaks;
cthe power supply is correct;
dthe entire flue pipe has been installed correctly, and that it is not too close to or crossing flammable
parts;
ethere are no flammable substances in the proximity of the unit;
fthe burner is proportioned to the power of the boiler;
gthe water on-off valves are open.
AFTER FIRST STARTING
After starting for the first time, check that:
●the burner functions correctly. This check must be performed with special instruments;
●the thermostats function correctly;
●the water circulates in the system;
●flue gas is evacuated completely by means of the chimney.
STARTING - SHUT-OFF
FIRST STARTING
After making preliminary checks, perform the following starting procedures:
1open the fuel on-off valve (if present);
2set the regulation thermostat (Fig. 2) to the value required;
3turn on the switch upstream of the boiler and the main switch (Fig. 2) located on the control panel.
SHUT-OFF
If the boiler will not be utilised for short periods of time, turn off the main switch (Fig. 2) on the control panel.
If the boiler will not be utilised for long periods during the winter, it is necessary to add antifreeze to the
system or to empty the system completely to prevent damage from freezing.
REGULAR MAINTENANCE
Boiler maintenance must be carried out by qualified personnel.
The unit should be checked once a year before the start of the winter season. This check must include, in
addition to the cleaning status of the boiler, that all control and safety devices, as well as the burner, are in
good working order.
All flue gas discharges must also be checked.
