Joannes GIG K Series Maintenance and service guide

cod. 3544628/1 ediz. 10/2004
GIG K
AZIENDA CERTIFICATA ISO 9001
CALDAIE IN GHISA AD ALTO RENDIMENTO
CAST IRON BOILER FOR HIGH EFFICIENCY
MONTAGGIO
MANUTENZIONE
INSTALLATION
MAINTENANCE

Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto
que otorgan importantes indicaciones relativas a la seguridad, de la instalación, al uso
y al mantenimiento.
Conservar cuidadosamente este manual para cualquier ulterior consulta.
La instalación debe ser efectuada por personal cualificado que será responsable del
respeto de las normas de seguridad vigentes.
Lire attentivement le mode d'emploi et les instructions du présent livret car ils fournissent des
indications importantes pour la sécurité de l'installation, de l'emploi et de la manutention.
Conserver avec soin ce livret pour ultérieures consultations.
L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter
les normes de sécurité en vigueur.
Lesen Sie die Gebrauchsanweisung aufmerksam durch, da sie lhnen wichtige Hinweise
für eine sichere Installation, Wartung und einen sicheren Gebrauch liefert.
Bewahren Sie diese Gebrauchsanweisung für ein späteres Nachschlagen sorgfältig auf.
Die Installation muß von Fachpersonal ausgeführt werden, das für die Einhaltung der
geltenden Sicherheitsvorschriften verantwortlich ist.
FRANCAIS
ESPAÑOL
24
DEUTSCH
44
Read carefully all warnings and instructions contained in this manual as they give important
safety instructions regarding installation, use and maintenance. Keep this manual for
future reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
14
ENGLISH
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di
manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del
rispetto delle norme di sicurezza vigenti.
4
ITALIANO
34

4
INDICE PAGINA
GENERALITÀ- DIMENSIONI 5
CARATTERISTICHE TECNICHE 6
COMPONENTI PRINCIPALI 7
INSTALLAZIONE 8
COLLEGAMENTI ELETTRICI - SCHEMI 9
VERIFICHE E CONTROLLI 10
ACCENSIONE - SPEGNIMENTO 10
MANUTENZIONE PERIODICA 10
ISTRUZIONI MONTAGGIO 11
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono importanti
indicazioni riguardanti la sicurezza d'installazione, d'uso e di manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del rispetto delle norme
di sicurezza vigenti.
Complimenti...
… per l'ottima scelta!
La FINTERM garantisce, non solo, la qualità del prodotto ma anche l'efficienza della sua rete di assi-
stenza tecnica.
PER OGNI NECESSITÀ RIVOLGERSI ALLA PIÙ VICINA AGENZIA FINTERM.

5
D
E
D
C A
G
GENERALITÀ
Sono caldaie in ghisa ad ALTO RENDIMENTO, ideali per il riscaldamento di edifici di medio-grandi dimensioni.
Sono studiate per l'accoppiamento con nostri bruciatori a gasolio o a gas ad aria soffiata. Vengono fornite in
3 colli, corpo in ghisa montato, scatola mantello e scatola cruscotto. Le caladaie serie GIG-K sono abbinabili
per la produzione di acqua calda sanitaria con un bollitore.

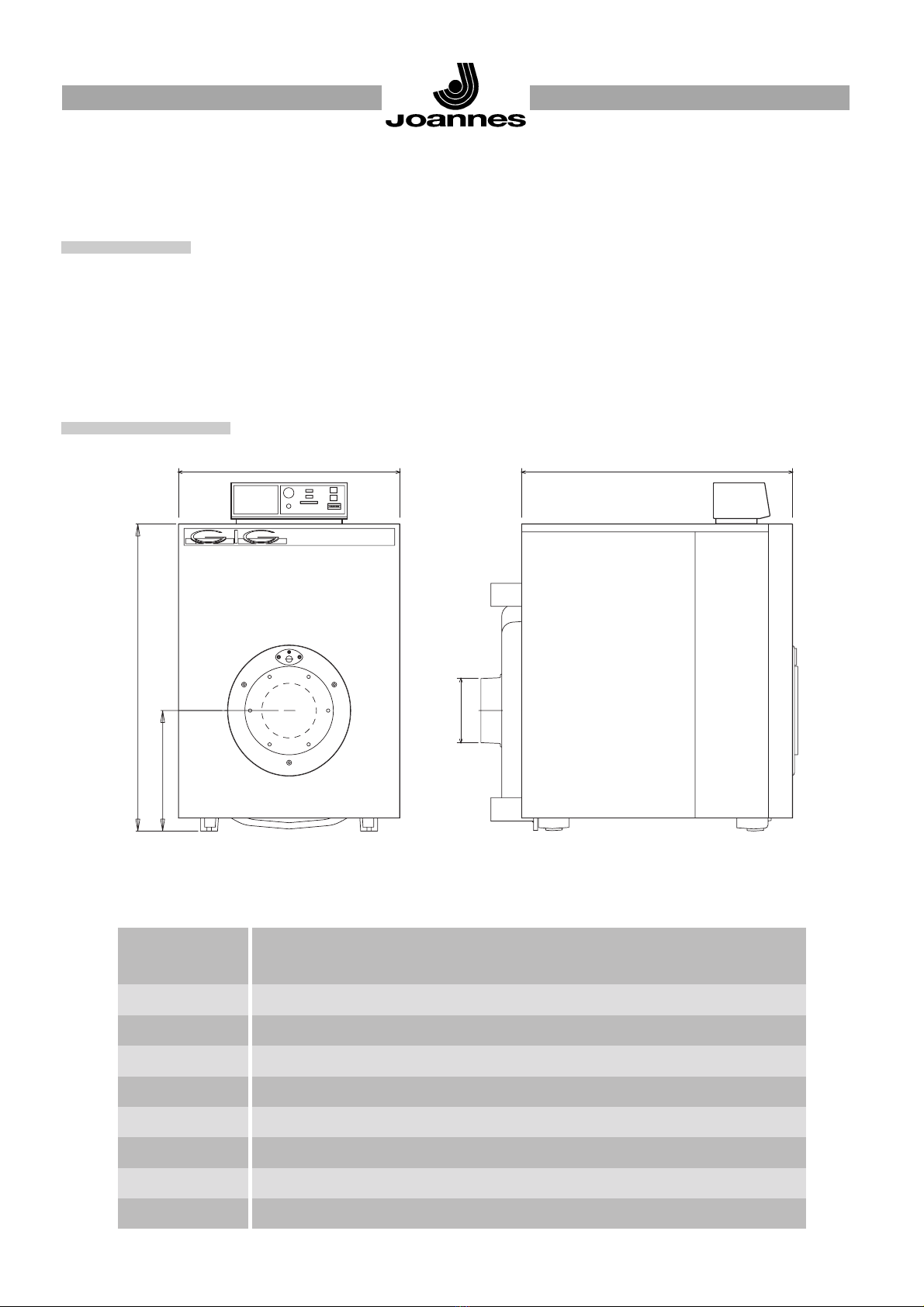

DIMENSIONI mm
Fig. 1
180
180
250
250
250
250
250
250
G
mm
170
170
170
170
170
170
170
170
F
mm
463
463
463
463
463
463
463
463
E
mm
1180
1180
1180
1180
1180
1180
1180
1180
D
mm
850
850
850
850
850
850
850
850
C
mm
1040
1170
1300
1430
1560
1690
1820
1950
A
mm
GIG K 200
GIG K 250
GIG K 300
GIG K 360
GIG K 420
GIG K 480
GIG K 560
GIG K 650
TIPO

6

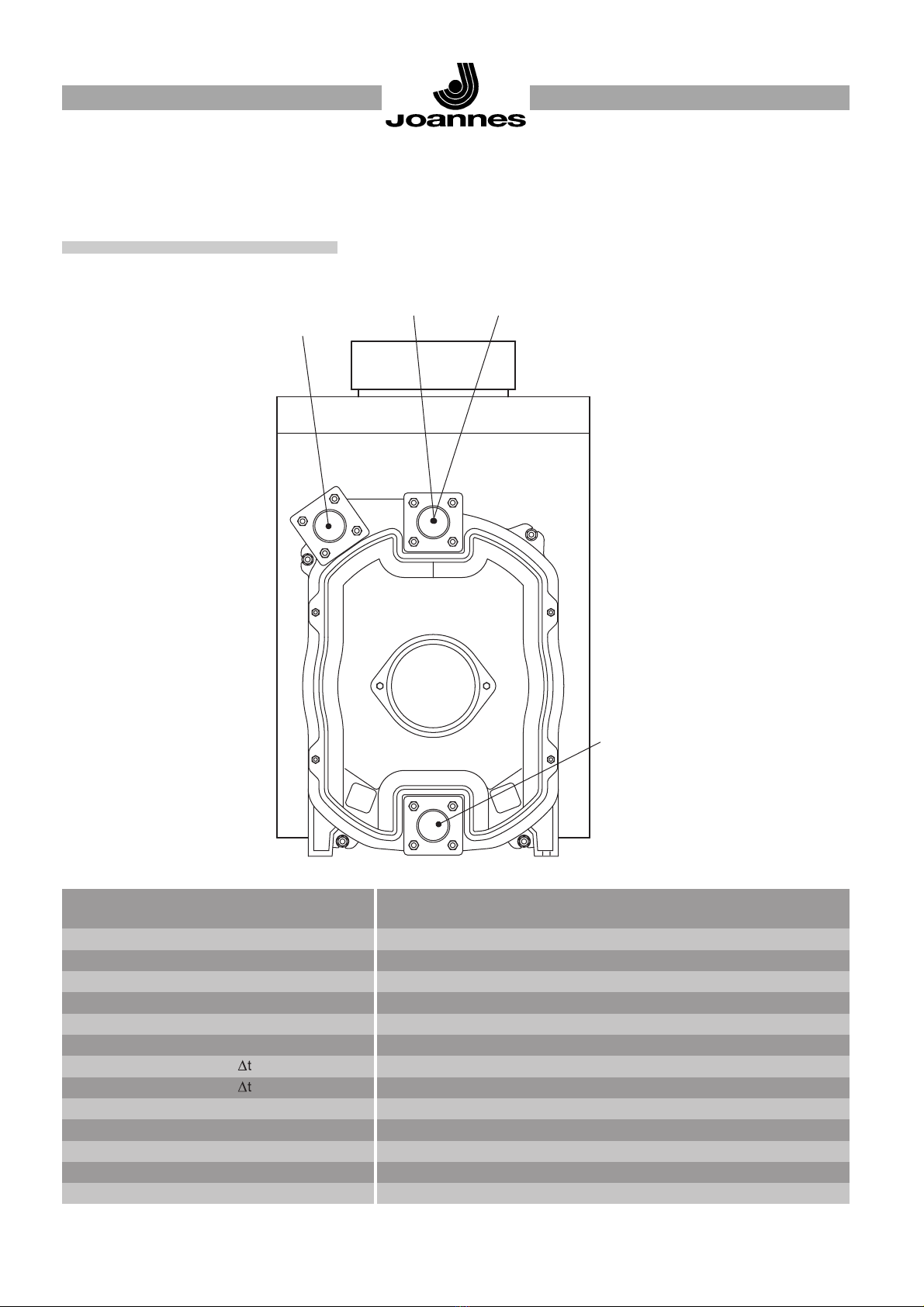

CARATTERISTICHE TECNICHE
B1 B2 A1
A2
480
516
6
12
243
1,7
77
80
80
80
80
1390
480
420
452
6
11
223
1,4
65
80
80
80
80
1280
420
360
388
6
10
203
1,0
54
80
80
80
80
1170
360
300
324
6
9
183
0,7
42
80
80
80
80
1060
300
250
270
6
8
163
0,8
30
80
80
80
80
950
250
200
217
6
7
143
0,5
20
80
80
80
80
840
200
Potenza utile
Potenza focolare
Pre ione di e ercizio
Elementi
Contenuto acqua
Perdita di carico circuito fumi
Perdita di carico circuito acqua
Perdita di carico circuito acqua
Mandata impianto (A1 - fig. 2)
Ritorno impianto (A2 - fig. 2)
Mandata impianto Ba a temperatura (B1 - fig. 2)
Ritorno impianto Ba a temperatura (B2 - fig. 2)
Pe o
GIG-K
560
600
6
13
263
2,6
88
80
80
80
80
1500
560
650
695
6
14
283
3,5
100
80
80
80
80
1610
650
20°C
kW
kW
bar
n°
dm3
mbar
mbar
mbar
DN
DN
DN
DN
kg

7

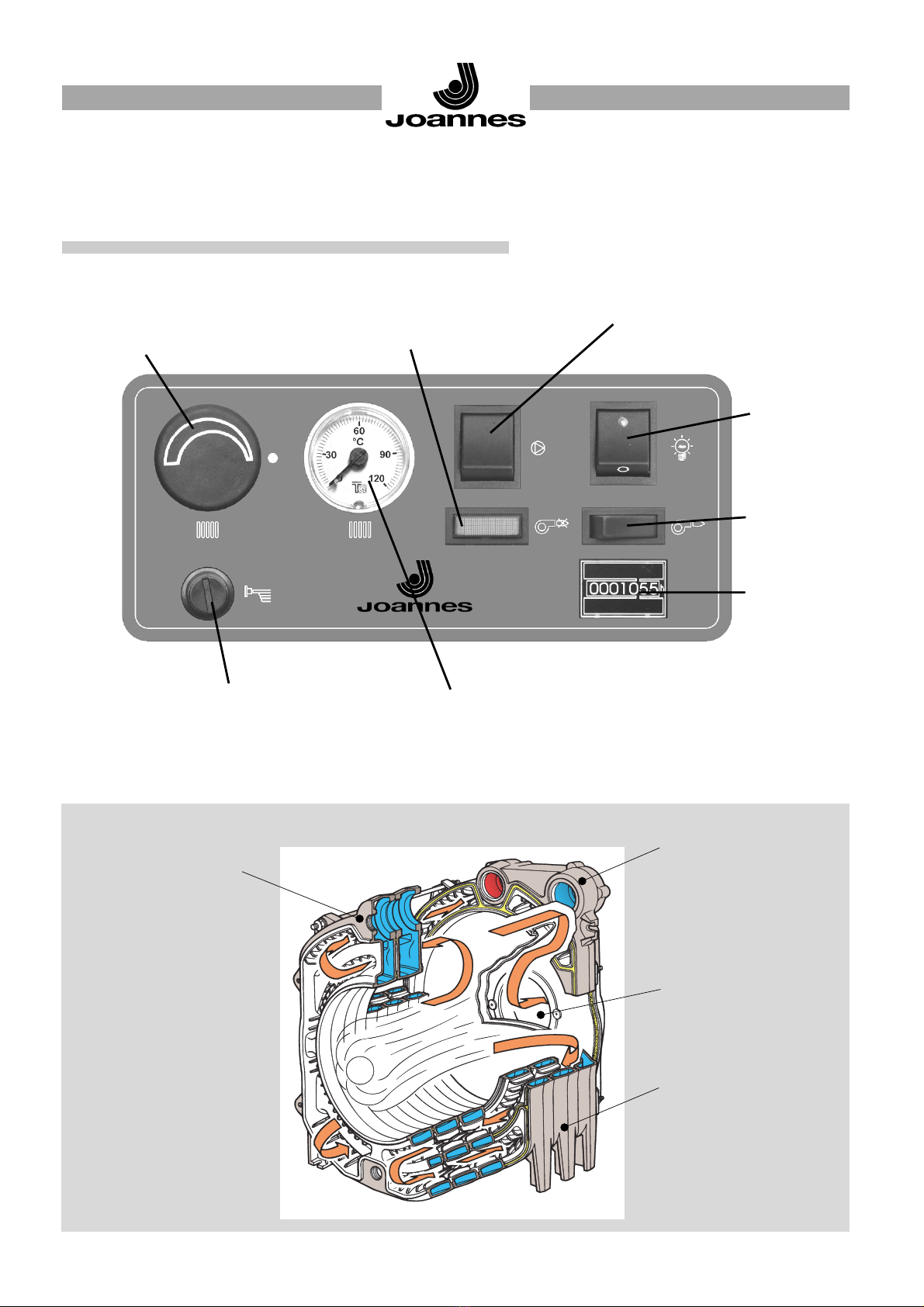

COMPONENTI PRINCIPALI CRUSCOTTO GIG-K
Termostato di regolazione Spia blocco bruciatore
Interruttore
bruciatore
Interruttore
generale
Interruttore
pompa imp.
Termostato di sicurezza
(riarmo manuale) Termometro riscaldamento
Contaore
Attacco camino
Elemento
posteriore
Elemento intermedio
Elemento
anteriore
Fig. 2

8
INSTALLAZIONE
L’installazione della caldaia deve essere effettuata solo da Personale Qualificato, seguendo le indicazioni
del Costruttore ed in ottemperanza a tutte le leggi e disposizioni che regolano la materia. Si raccomanda
in particolar modo il rispetto delle norme in materia di sicurezza e di quelle che regolano la costruzione e
l’ubicazione delle canne fumarie.
ALLACCIAMENTO IDRAULICO
Eseguire l’allacciamento idraulico dell’apparecchio rispettando le indicazioni poste in prossimità di ogni
attacco e quelle riportate nella figura 1 di questo libretto. L’allacciamento deve essere fatto in modo che i tubi
siano liberi da tensioni ed è d’obbligo montare la valvola di sicurezza sul circuito riscaldamento, in un punto
il più vicino possibile alla caldaia, senza che vi sia, tra questa e la valvola, alcuna ostruzione od organo
d’intercettazione.
L’apparecchio non viene fornito di vaso di espansione; il suo collegamento deve essere pertanto effettuato a
cura dell’Installatore. A tal proposito si ricorda che la pressione dell’impianto, a freddo, deve essere compresa
tra 0,5 e 1,5 bar.
COLLEGAMENTO ALLA CANNA FUMARIA
Si raccomanda di collegare la caldaia ad una buona canna fumaria, costruita nel rispetto delle normi
vigenti. Il condotto tra caldaia e canna fumaria deve essere di materiale adatto alla scopo, ovvero resistente
alla temperatura ed alla corrosione. Nei punti di giunzione si raccomanda di curare la tenuta e di isolare
termicamente tutto il condotto tra caldaia e camino al fine di evitare la formazione di condensa.

9
COLLEGAMENTI ELETTRICI - SCHEMI
Effettuare i collegamenti dei circolatori, del bruciatore e dell’eventuale termostato ambiente, rispettando le
indicazioni degli schemi allegati. Si raccomanda di interporre tra la rete e l’apparecchio un interruttore
bipolare, con apertura dei contatti di almeno 3 mm.
Si raccomanda inoltre di collegare l’apparecchio ad un buon impianto di terra.
La FINTERM declina ogni responsabilità per danni a persone o a cose, causati per il mancato collegamento
dell’apparecchio ad un buon impianto di terra.

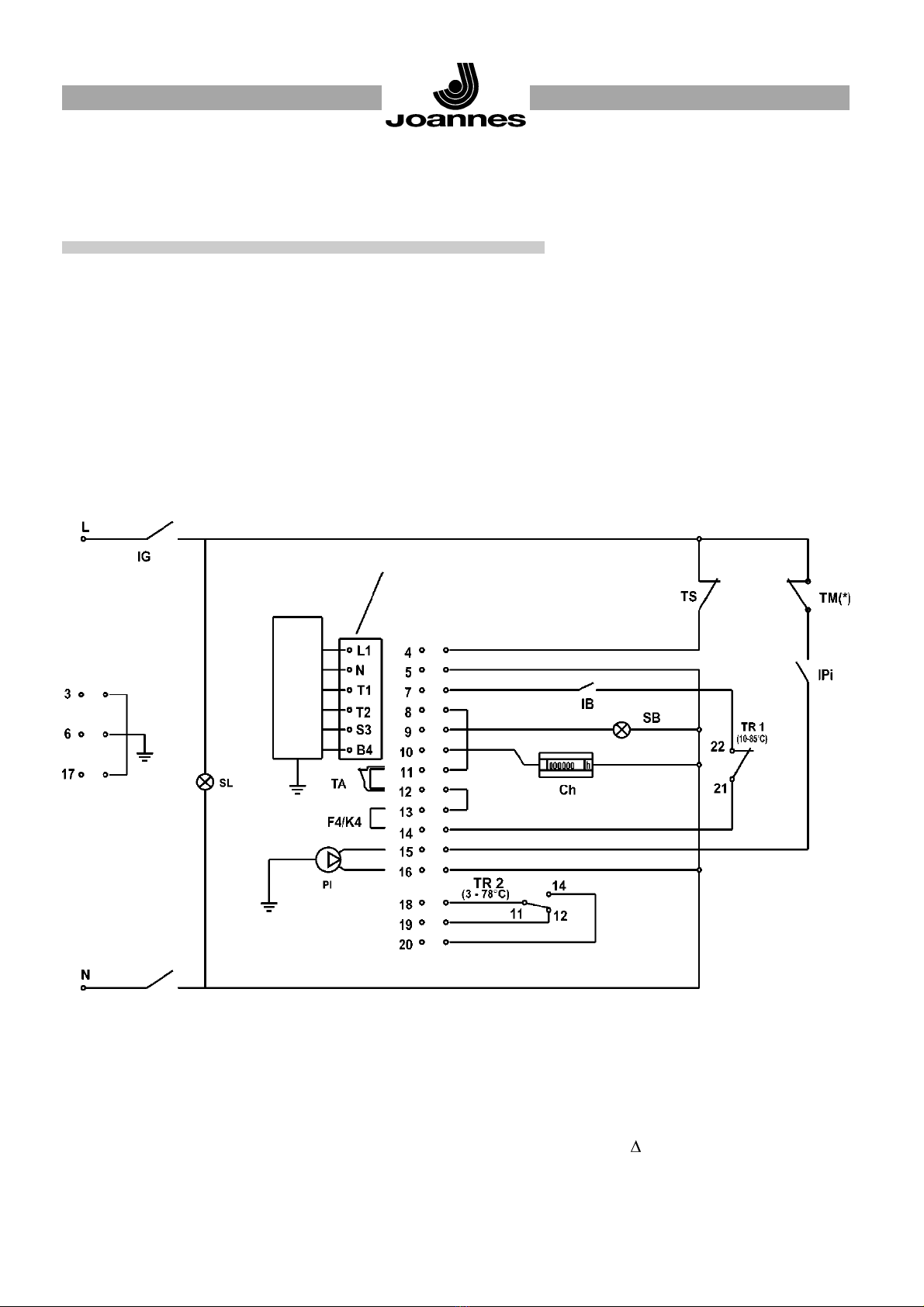

SCHEMA ELETTRICO DI PRINCIPIO
LEGENDA
IG Interruttore Generale
TS Termostato Sicurezza
TM Termostato di Minima 45°C
TA Termostato Ambiente
IB Interruttore Bruciatore
SB Spia Blocco Bruciatore
SL Spia di linee
Ch Contaore (optional)
PI Pompa Impianto
APP. CONTROLLO BRUCIATORE
CON SEGNALE DI START CONTAORE
+ SEGNALE BLOCCO BRUCIATORE
Connettore collegamento bruciatore
2ª fiamma
IPI Interruttore Pompa imp.
TRC Termostato 2 stadi 1° - 2° fiamma
(TR1-TR2) (3°-85°C t 1°-2° fiamma = 7°C)
F4/K4 Collegamento Termoregolazione RVP
L-N-N-20 Morsetti morsettiera di Collegamento

10
VERIFICHE E CONTROLLI
PRIMA DELL’ACCENSIONE INIZIALE
Prima dell’accensione iniziale, è buona norma controllare che:
a l’impianto sia riempito alla giusta pressione e che sia ben sfiatato;
b non vi siano perdite d’acqua o di combustibile;
c l’alimentazione elettrica sia corretta;
d tutto il condotto fumi sia stato eseguito correttamente e che non sia troppo vicino o attraversi parti
infiammabili;
e non vi siano sostanze infiammabili nelle vicinanze dell’apparecchio;
f il bruciatore si proporzionato alla potenza di caldaia;
g le valvole d’intercettazione acqua siano aperte.
DOPO L’ACCENSIONE INIZIALE
Dopo la prima accensione è buona norma controllare che:
●il bruciatore funzioni correttamente.
Questo controllo va fatto con gli appositi strumenti;
●i termostati funzioni correttamente;
●l’acqua circoli nell’impianto;
●l’evacuazione dei fumi avvenga completamente attraverso il camino.
ACCENSIONE - SPEGNIMENTO
ACCENSIONE INIZIALE
Effettuati i controlli preliminari, si può procedere con le seguenti manovre di accensione:
1 aprire la valvola d’intercettazione combustibile (eventuale);
2 regolare il termostato regolazione (fig. 2) al valore desiderato;
3 chiudere l’interruttore a monte della caldaia e l’interruttore generale (fig. 2) posto sul pannello
comandi.
SPEGNIMENTO
Per brevi periodi di sosta è sufficiente agire sull’interruttore generale (fig. 2) posto sul pannello comandi.
Per lunghe soste durante il periodo invernale, onde evitare danni causati dal gelo, è necessario introdurre
l’apposito antigelo nell’impianto o svuotare quest’ultimo completamente.
MANUTENZIONE PERIODICA
La manutenzione della caldaia deve essere eseguita da Personale Qualificato.
E’ buona norma fare eseguire il controllo dell’apparecchio almeno una volta all’anno, prima della stagione
invernale. Tale controllo deve riguardare, oltre lo stato di pulizia della caldaia, anche il funzionamento corretto
di tutti i suoi dispositivi di controllo e di sicurezza nonché il bruciatore.
Deve essere inoltre controllato lo stato di tutto lo scarico fumi.

11

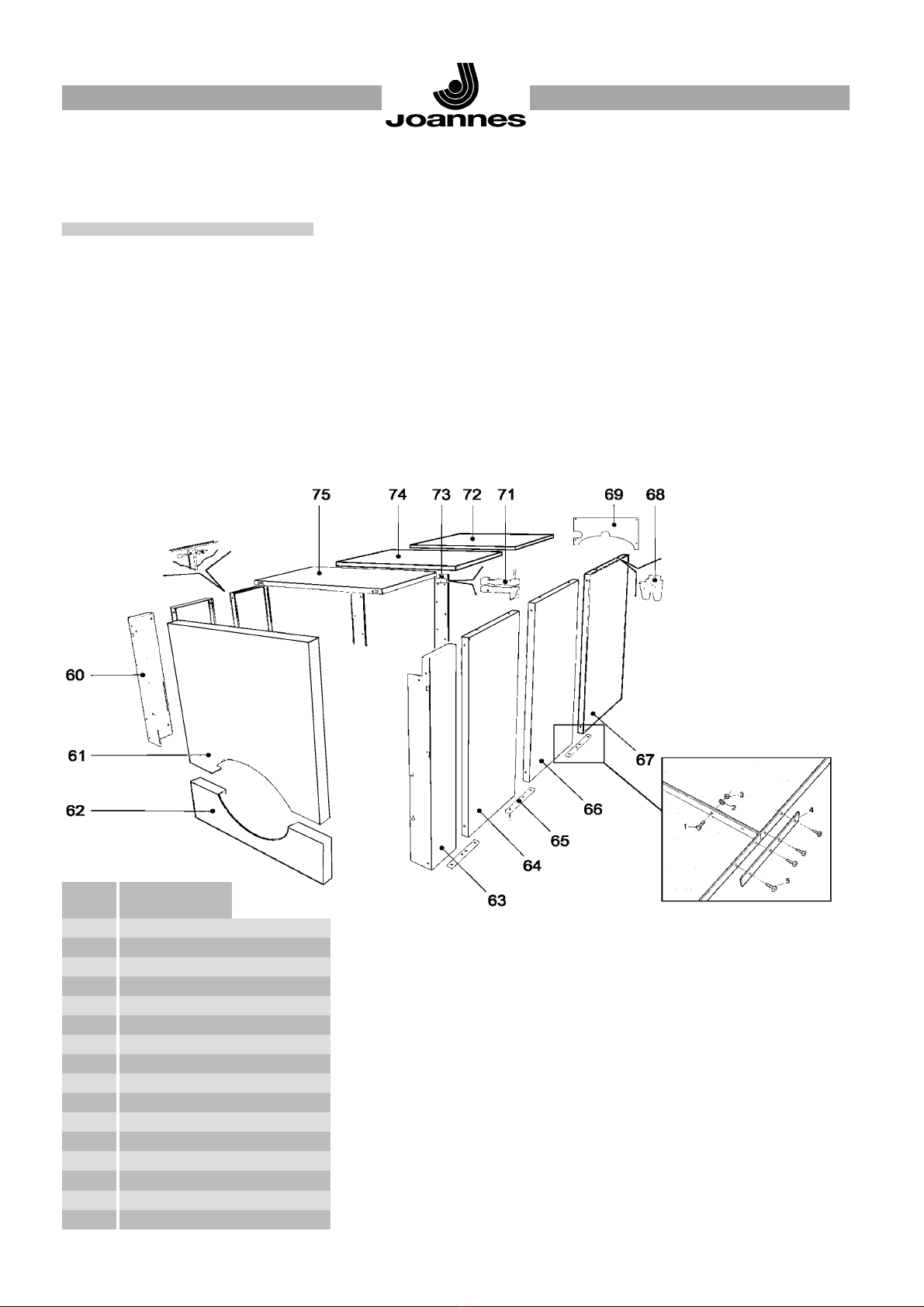

Descrizione
60
61
62
63
64
65
66
67
68
6
71
72
73
74
75
Pos
Fianco anteriore ini tro completo
Pannello anteriore uperiore completo
Pannello anteriore inferiore completo
Fianco anteriore de tro completo
Fianco componibile completo tipo 1
Staffa fi aggio fianchi
Fianco componibile completo tipo 2
Fianco componibile completo tipo 3
Molletta inne to piolini
Parete po teriore mantello
Pre acavo doppio
Coperchio componibile completo tipo 3
Lamiera po teriore o tegno mantello
Coperchio componibile completo tipo 2
Coperchio componibile completo tipo 1
ISTRUZIONI MONTAGGIO
1. La caldaia può essere fornita:
con elementi smontati, in 4 colli separati contenenti Mantello, Cruscotto, Elementi, accessori per
il montaggio degli elementi. Seguire le istruzioni allegate al gruppo elementi per l’assemblaggio
del corpo caldaia. Seguire le istruzioni seguenti per l’assemblaggio di mantellatura e cruscotto.
Con corpo montato in 3 colli separati contenenti Mantello, Cruscotto, Corpo caldaia. Seguire le
istruzioni seguenti per l’assemblaggio della mantellatura e del cruscotto.

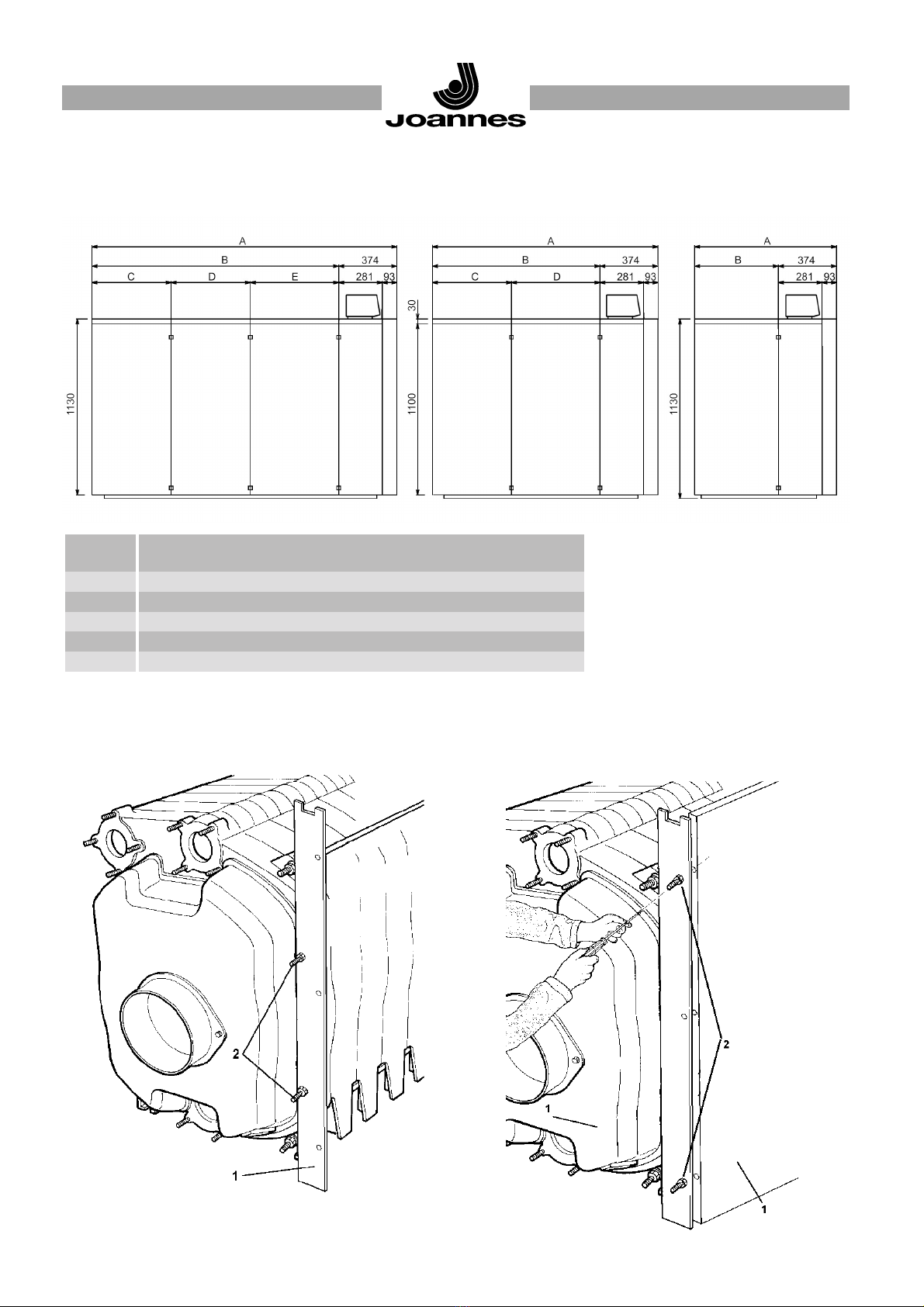

2. Preparare le fiancate destra e sinistra, scegliendo la quantità di pannelli laterali, in funzione delle
dimensioni della caldaia (vedi tabella).
3 Collegare i pannelli tra di loro, tramite le viti 1, le rondelle 2 ed i dadi 3, rinforzando la loro parte
inferiore con le lame 4 fissate con le viti 5.
Fig. 3
Fig. 4

12
1706
1332
666
666
-
480
1576
1202
666
536
-
420
1446
1072
536
536
-
360
1316
942
406
536
-
300
1186
812
406
406
-
250
1040
666
-
-
-
200
A
B
C
D
E
GIG K
1852
536
536
536
406
560
1982
1608
536
536
536
650

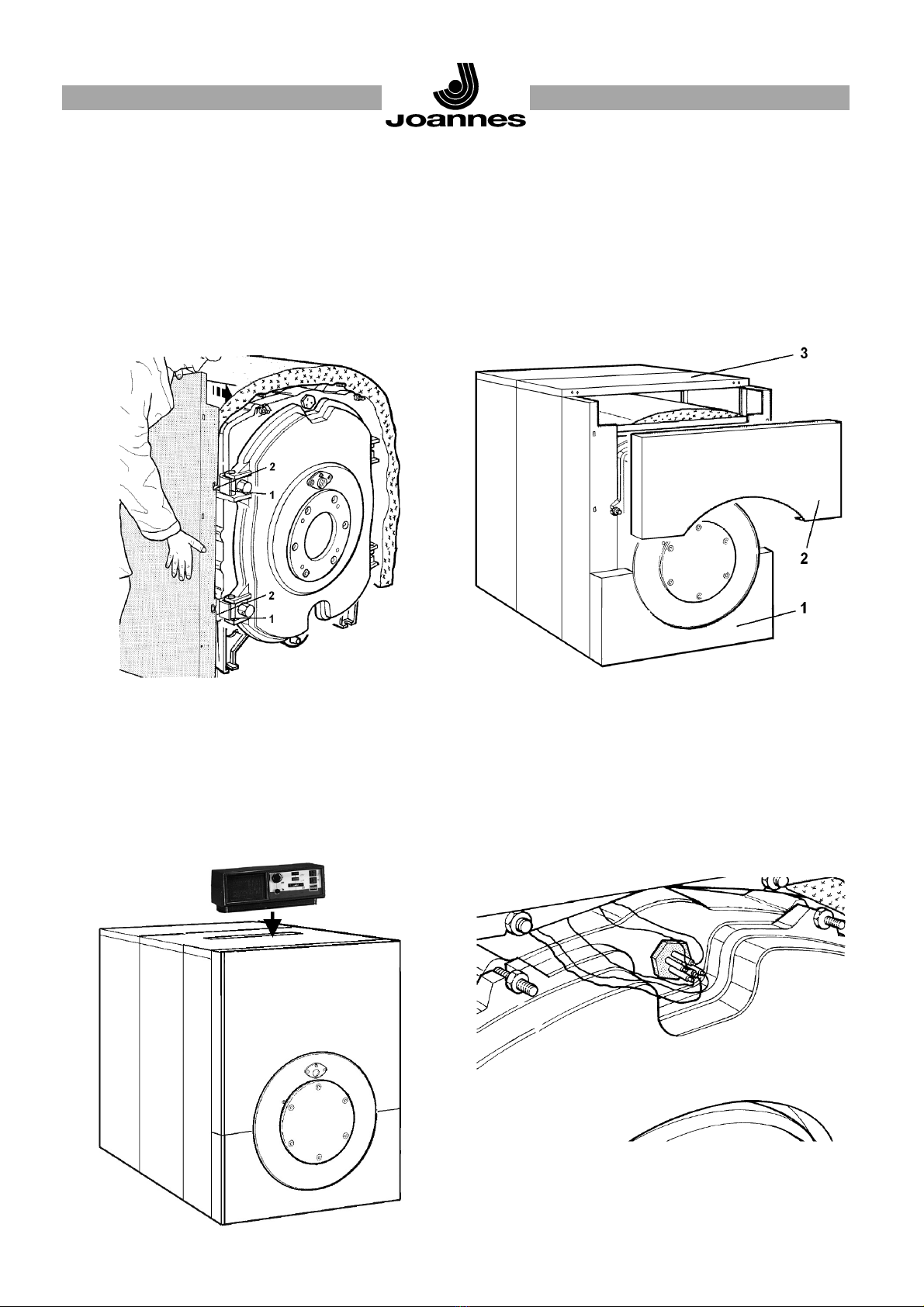

4 Montare il pannello posteriore 1 sui prigionieri 2
e avvitare i bulloni senza stringerli. 5 Fissare le fiancate alla parete posteriore "1" tramite le viti "2".
Fig. 5
Fig. 6
Fig. 7

13
6 Allentare leggeremente i dadi della cerniera porta.
Fissare il fianco laterale assemblato fra la cerniera
della porta 1 e gli elementi del corpo caldaia in
modo che le scanalature 2 scattino correttamente
nella sede. Stringere i dadi della cerniera porta.
8 Fissare il cruscotto al coperchio passando i vari cavi
attraverso il foro. Prima di montare il coperchio
sulla caldaia, fare passare il cavo d’alimentazione
A e il cavo bruciatore B attraverso gli appositi fori e
bloccarli tramite i pressacavi in dotazione al quadro
elettrico.
9 Infilare le eventuali sonde nell’apposito pozzetto.
7 Montare il pannello anteriore inferiore “1”.
Montare il pannello superiore “2”.
Montare il coperchio o i coperchi “3” secondo la
lunghezza della caldaia (vedi tabella 1 sequenza
C).
Fig. 8
Fig. 10
Fig. 11
Fig. 9

Read carefully all warnings and instructions contained in this manual as they give important
safety instructions regarding installation, use and maintenance. Keep this manual for
future reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
GB

15
INDEX PAGE
DESCRIPTION - DIMENSIONS 16
TECHNICAL SPECIFICATIONS 17
MAIN COMPONENTS 18
INSTALLATION 19
ELECTRICAL CONNECTIONS - WIRING DIAGRAMS 20
CHECKS AND CONTROLS 21
STARTING - SHUT-OFF 21
REGULAR MAINTENANCE 21
INSTRUCTION FOR ASSEMBLING 22
Carefully read the instructions contained within this manual as they provide essential information concerning
the safety of installation, of use and of maintenance of the product.
Keep the present manual in a secure place, so that it can be referred to whenever deemed necessary.
Installation must be carried out by qualified personnel who will be responsible that the standard safety
regulations are observed.
Congratulation...
… on your excellent choice
FINTERM guarantees the quality of this product, as well as the efficiency of the technical assistance
provided by its after sales network.
PLEASE CONTACT YOUR NEAREST FINTERM DEALER FOR ALL REQUIREMENTS.

16
DESCRIPTION
These high efficiency cast-iron boilers are ideal for heating medium to large buildings. They have been designed
to be combined with our light oil or gas forced draught burners. Supplied in three cases: assembled cast-iron
shell, casing box and control panel box. The GIG-K series boilers can be combined witha hot-water cylinder
for the production of sanitary hot water.
DIMENSIONS mm
D
E
D
C A
G
Fig. 1
180
180
250
250
250
250
250
250
G
mm
170
170
170
170
170
170
170
170
F
mm
463
463
463
463
463
463
463
463
E
mm
1180
1180
1180
1180
1180
1180
1180
1180
D
mm
850
850
850
850
850
850
850
850
C
mm
1040
1170
1300
1430
1560
1690
1820
1950
A
mm
GIG K 200
GIG K 250
GIG K 300
GIG K 360
GIG K 420
GIG K 480
GIG K 560
GIG K 650
TIPO

17
TECHNICAL SPECIFICATIONS
B1 B2 A1
A2
Available thermal power
Furnace thermal power
Working pre ure
Element
Water content
Pre ure drop in flue ga circuit
Pre ure drop in water circuit
Pre ure drop in water circuit
Sy tem delivery (A1- Fig.1)
Sy tem return (A2 - Fig.1)
CH flow outlet (Low temperature B1- Fig.1)
CH return intlet (Low temperature B2- Fig.1)
Weight
480
516
6
12
243
1,7
77
80
80
80
80
1390
480
420
452
6
11
223
1,4
65
80
80
80
80
1280
420
360
388
6
10
203
1,0
54
80
80
80
80
1170
360
300
324
6
9
183
0,7
42
80
80
80
80
1060
300
250
270
6
8
163
0,8
30
80
80
80
80
950
250
200
217
6
7
143
0,5
20
80
80
80
80
840
200
GIG - K
560
600
6
13
263
2,6
88
80
80
80
80
1500
560
650
695
6
14
283
3,5
100
80
80
80
80
1610
650
20°C
kW
kW
bar
n°
dm3
mbar
mbar
mbar
DN
DN
DN
DN
kg
10°C

18
MAIN COMPONENTS GIG-K CONTROL PANEL
REGULATION THERMOSTAT BURNER BLOCKING- ODE LIGHT
BURNER
SWITCH
MAIN
SWITCH
SYS. PUMP SWITCH
SAFETY THERMOSTAT
(manual reset) HEATING THERMOMETER
HOUR
METER
Chimney attachment
Rear element
Middle element
Front
element
Fig. 2

19
INSTALLATION
Boiler installation should be carried out by qualified personnel, following the manufacturerís instructions and
in compliance with all pertinent laws and regulations. Compliance with regulations on safety and on manufac-
turing and positioning of flues is essential.
HYDRAULIC CONNECTION
Perform hydraulic connection of the unit according to the instructions placed near each attachment, in addition
to those outlined in Fig. 1 of this booklet. Connection should be carried out so that the pipes are free from
stresses. It is mandatory to install the safety valve on the heating circuit, in the closest possible point to the
boiler, without there being any obstruction or cut-off mechanism between the boiler and the valve.
The unit is not supplied with an expansion tank. Its connection must therefore be carried out by the Installer.
Remember that the pre-operating pressure of the system must be between 0.5 and 1.5 bar .
FLUE CONNECTION
It is necessary to connect the boiler to a proper flue built in compliance with current regulations. The pipe between
the boiler and flue must be in a temperature- and corrosion-resistant material suitable for this purpose. Make
sure that the joints are carefully sealed and that the pipe between boiler and chimney is thermally insulated
in order to prevent the formation of condensate.

20
ELECTRICAL CONNECTIONS - WIRING DIAGRAMS
Perform connections of the circulators, burner and the room thermostat, if present, following the instructions
of the diagrams attached . Place a bipolar switch between the mains and the unit.
It is also essential to connect the unit to a properly earthed system.
Lamborghini Calor, s.p.a. will not be held liable for damages to persons or things caused by the failure to
connect the unit to a properly earthed system.
PRINCIPLE WIRING DIAGRAM
LEGEND
IG Main switch
TS Safety thermostat
TM Minimum temp. thermostat 45°C
TA Room thermostat
IB Burner switch
SB Burner blocking-mode light
SL Lights
Ch Hour meter (optional)
BURNER CONTROL BOX WITH HOUR
METER START SIGNAL
+ BURNER BLOCKING-MODE SIGNAL
Burner connector
2ª flame
PI System pump
IPI Sys. pump switch
TRC Thermostat 2 stages 1° - 2° flame
(TR1-TR2) (3°-85°C t 1°-2° flame = 7°C)
F4/K4 Connection thermoregulation RVP
L-N-N-20 Connection terminal board
