JSTRON LVP9000 User manual

使用说明书
User Manual
LED 视频处理器
LVP9000
Video Processor

目 录
声明...........................................................................................................................1
商标信用...................................................................................................................1
安全须知...................................................................................................................2
附件...........................................................................................................................3
型号说明...................................................................................................................4
概述...........................................................................................................................5
面板简介...................................................................................................................7
前面板简介.......................................................................................................7
后面板简介.......................................................................................................8
菜单介绍.................................................................................................................10
默认界面概况.................................................................................................10
旋钮左旋界面概况.........................................................................................10
旋钮右旋界面概况.........................................................................................11
默认菜单概况.................................................................................................11
主菜单介绍.....................................................................................................12
输入设置.................................................................................................12
输出时序.................................................................................................13
窗口设置.................................................................................................13
拼接设置.................................................................................................14
截取设置.................................................................................................15
画质设置.................................................................................................15
预设管理.................................................................................................16
高级设置.................................................................................................17
系统设置.................................................................................................17
机器信息.................................................................................................20
功能说明.................................................................................................................22
拼接功能.........................................................................................................22
信号连接与分辨率设定........................................................................ 22
拼接功能的设置.....................................................................................22
拼接设置.................................................................................................23

自定义 EDID....................................................................................................24
矩阵功能.........................................................................................................25
预设管理设置.................................................................................................25
预设场景保存.........................................................................................25
预设场景擦除.........................................................................................26
预设模板导入.........................................................................................26
预设复位.................................................................................................27
日程管理设置.................................................................................................27
计数定时.................................................................................................28
按日期执行.............................................................................................29
按星期执行.............................................................................................30
多机级联.........................................................................................................31
规格参数.................................................................................................................32
故障排除.................................................................................................................34

1
声 明
未经本公司书面许可，任何单位或个人不得擅自仿制、复制或抄译本手册部分内容或
全部内容。不得将本手册以任何形式（电子、机械、影印、录制或其它可能的方式）进行
商品传播或用于任何商业、营利目的。
在使用本设备前，请认真阅读本手册，所提到的产品规格和资讯仅供参考，如有内容
更新，恕不另行通知。除非有特别约定，本手册仅作为使用指导，所有陈述、信息等均不
构成任何形式的担保。
商标信用
VESA 是视频电子标准协会的商标。
HDMI 标志以及 High-Definition Multimedia Interface (高清多媒体数字接口)都是 HDMI
Licensing LLC. 的商标。

2
安全须知
本设备必须接有地线。
本设备需使用具有额定功率的电压。保证输入电压误差在±10%之间。
切勿将 AC 电源与某根可能导致过大噪音的 AC 电源线连接。
请在环境温度为 -10℃到 45℃，并且相对湿度≤90%的环境下使用本设备。
切勿在某些特殊环境下使用本设备，比如靠近热源，可能导致设备过热而损坏。请
在通风良好的地方使用本设备，并且注意防止设备通风口阻塞。
切勿将本设备暴露于可能发生意外碰撞或者振动的地方，如有振动请做好加固处理。
切勿将外物，比如水和金属物体放入本设备后使用。否则，会导致设备损坏并引起
火灾。
如果发现有任何不规则的或者异常现象，请立即关掉电源，断开 AC 电源线，并参
见“故障排除”进行处理。
如果本设备有所损坏，切勿自行拆卸。请联系维修服务部。

3

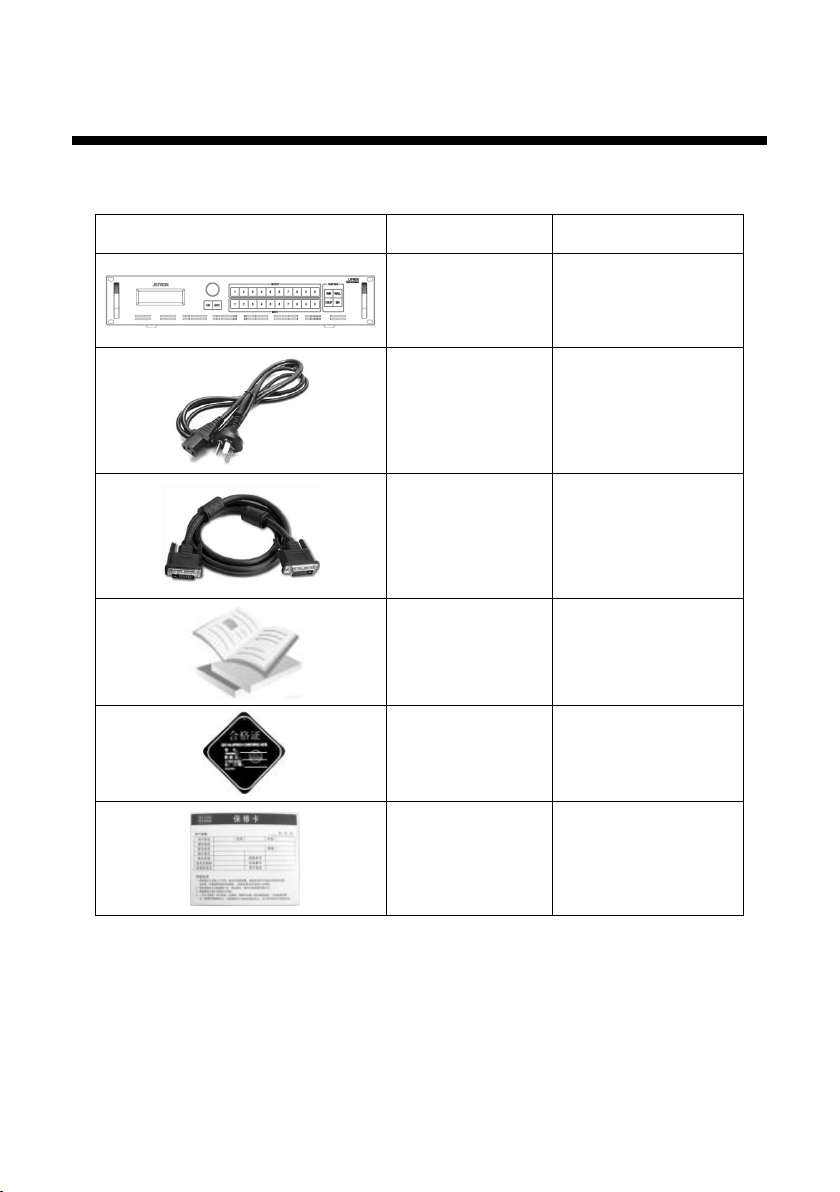

附 件
表1.1 产品包装内容
项 目
名 称
数 量
LVP9000
1
电源线
1
DVI 线
2
用户手册
1
合格证
1
保修卡
1
* 以上配件可根据用户的使用情况合理配置。

4
型号说明
表2.1 型号说明
型 号
描 述
输入板（数量）
输出板（数量）
LVP9000
（出厂默认）
2 DVI
2 DVI
LVP9000-A
1 HDMI、1 DP、1 DVI、1 SDI
4 DVI
LVP9000-B
1 DP + 1 HDMI
4 DVI
LVP9000-C
2 DP + 2 HDMI
4 DVI
LVP9000-D
2 DP
4 DVI
LVP9000-E
4 DP
4 DVI
LVP9000-F
2 HDMI
4 DVI
LVP9000-G
4 HDMI
4 DVI
* 以上型号可根据用户的使用情况合理选配。

5
概 述
LVP9000 系列是一款高性能的超高清拼接器，它采用了 30 位数字图像处理、先进的
去隔行信号处理和专业级缩放处理技术。支持 4K*2K 输入输出、4K60 无损分割、内嵌混
合矩阵功能、超大分辨率带载（最高支持 8K*4K）、可接收多种类型的视频输入格式，
如DP、HDMI、DVI 和SDI。
超高清拼接器
LVP9000 系列拼接器支持多种视频输入格式，通过简单的拼接设置，即可实现超大
分辨率 8K*4K 的显示需求。
接收超高清 4K（UHD）信号
LVP9000 系列拼接器接收 4K（UHD）信号，相比于 1080P 画面细节提升四倍，很好
的保留了画面色彩细节。
4K60 无损分割
LVP9000 支持超高清 4K60（UHD）信号，可将其画面以 1080P 进行无损分割。
超大分辨率带载，横向纵向自定义排布
最大支持 8K*4K，解决普通拼接器带载能力不足的问题。
混合矩阵
LVP9000 系列拼接器具备内嵌混合矩阵功能，可当作混合矩阵使用。
多机级联
支持多台设备级联，实现同步传输多路信号。

6
自定义 EDID
根据实际应用设置合适的 EDID，操作简单快捷。
输入信号
选配：2路DP 输入，2路HDMI 输入，2路DVI 输入，2路SDI 输入。可根据实际
应用合理选配。
输出信号
选配：2路DP 输出、2路HDMI 输出、2路DVI 输出、2路SDI 输出。可根据实际
应用合理选配。
便捷的前面板
直观的 OLED 显示界面，便捷的旋钮控制和清晰的按键灯，简化了系统的安装与控
制。
功能按键
快捷进入窗口设置、拼接设置、截取设置和画质设置。

7
面板简介
前面板简介
图1.1 前面板
表3.1 前面板说明
序号
名称
操作说明
1
OLED 显示屏
显示菜单信息和当前界面信息
2
旋钮
上下左右方向选择和参数的调节，轻按为确认键
OK
确认键
ESC
返回键
3
输出
输出通道选择键，数字键 0-9
4
WIN
窗口大小调节快捷键
WALL
拼接调节快捷键
CROP
截取调节快捷键
BRI
图像亮度调节快捷键
5
输入
输入信源选择键，数字键 0-9

8

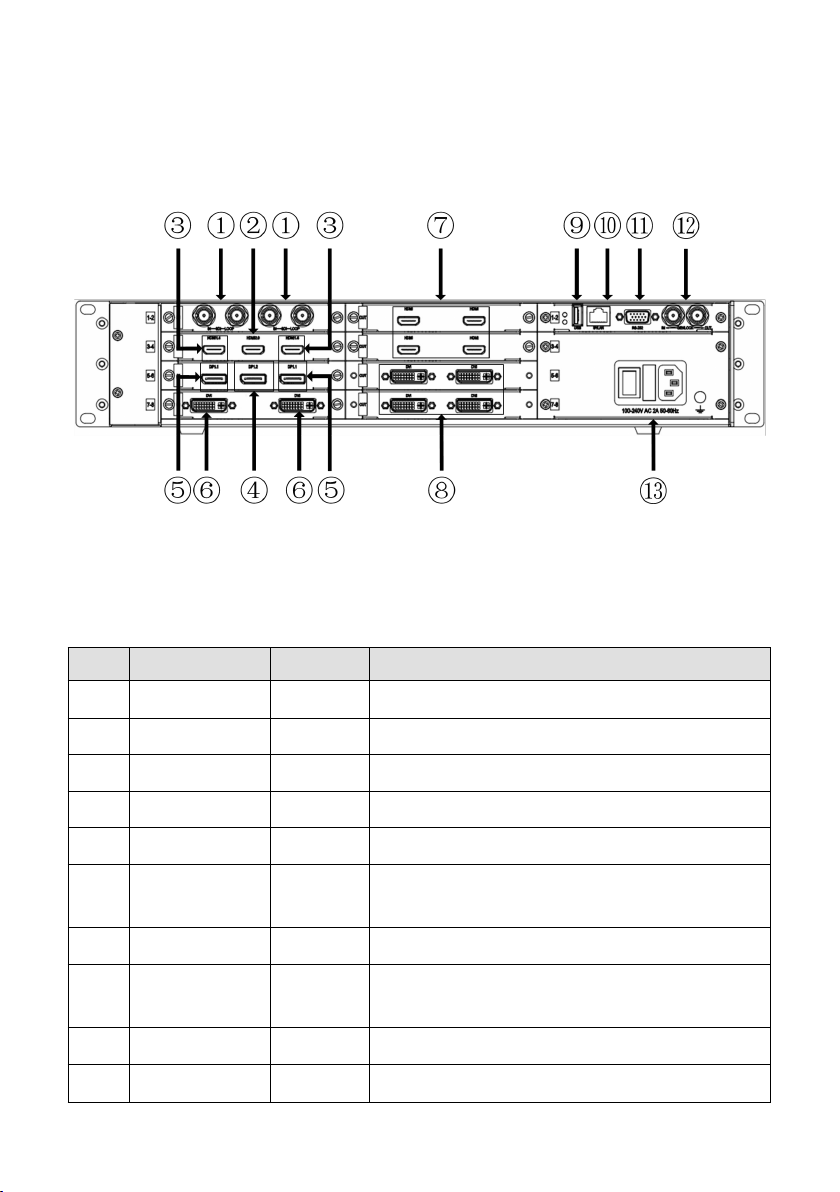

后面板简介
图1.2 后面板
表3.2 后面板说明
序号
名称
定义
说明/支持
*①
IN-SDI-LOOP
输入/环出
1080p60, 3G-SDI 向下兼容
*②
HDMI
输入
EIA/CEA-861 标准，HDMI2.0
*③
HDMI
输入
EIA/CEA-861 标准，HDMI1.4 向下兼容
*④
DP
输入
VESA 标准，DP1.2 向下兼容
*⑤
DP
输入
VESA 标准，DP1.1 向下兼容
*⑥
DVI
输入
DVI1.0，HDMI1.4 向下兼容
VESA 标准，PC to 1920*1200 HD 4K30（UHD）
*⑦
HDMI
输出
EIA/CEA-861 标准，HDMI1.4 向下兼容
*⑧
DVI
输出
DVI1.0，HDMI1.4 向下兼容
VESA 标准， PC to 1920*1200 HD 4K30
（UHD）
⑨
USB
升级
插入 U盘升级程序
⑩
TCP/IP
网口
网络通信

9
⑪
RS232
串口
串口通信
⑫
IN-GENLOCK-
OUT
级联
多台设备级联
⑬
AC
电源
设备供电
注：1、带*号项为选配项
2、技术参数如有变化，恕不另行通知

10
菜单介绍
默认界面概况

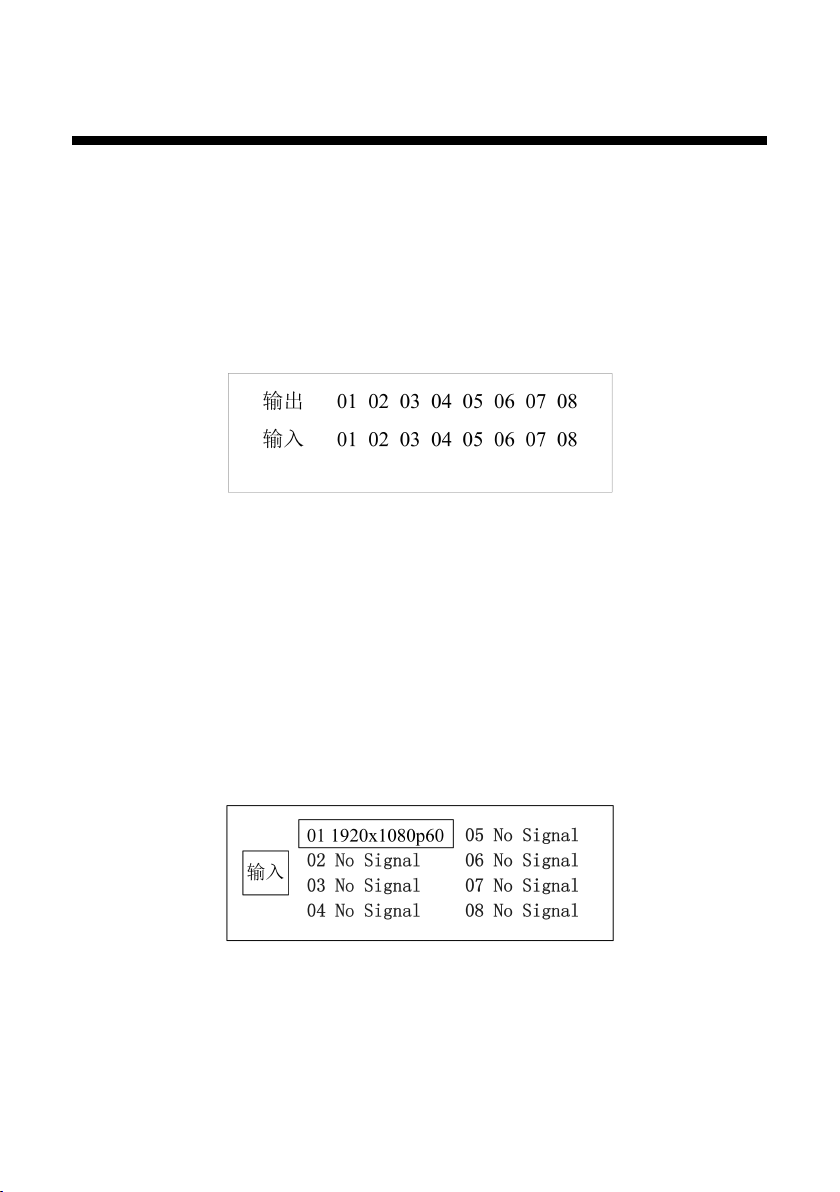

LVP9000 拥有直观的显示界面，如图 2.1 是LVP9000 开机后的默认界面。用户可以通
过此界面得到当前输入输出信号配置信息。
图2.1 默认界面
旋钮左旋界面概况
旋钮左旋，
LVP9000 进入输入分辨率显示界面，如图 2.2 界面所示。当有信号接入时，
对应通道信号会高亮显示。
图2.2 左旋界面

11
旋钮右旋界面概况
旋钮右旋，LVP9000 进入输出窗口大小及分辨率显示界面。例如：输出分辨率为
2048*1152p60，输出窗口大小调节为 1024*768，则显示如图 2.3 界面所示。
图2.3 右旋界面
默认菜单概况
轻触旋钮或按下“OK”键，LVP9000 进入主菜单界面，如图 2.4 所示。用户可使用
旋钮轻触确认和左右旋转来对各功能进行选择。
图2.4 主菜单

12
主菜单介绍
输入设置

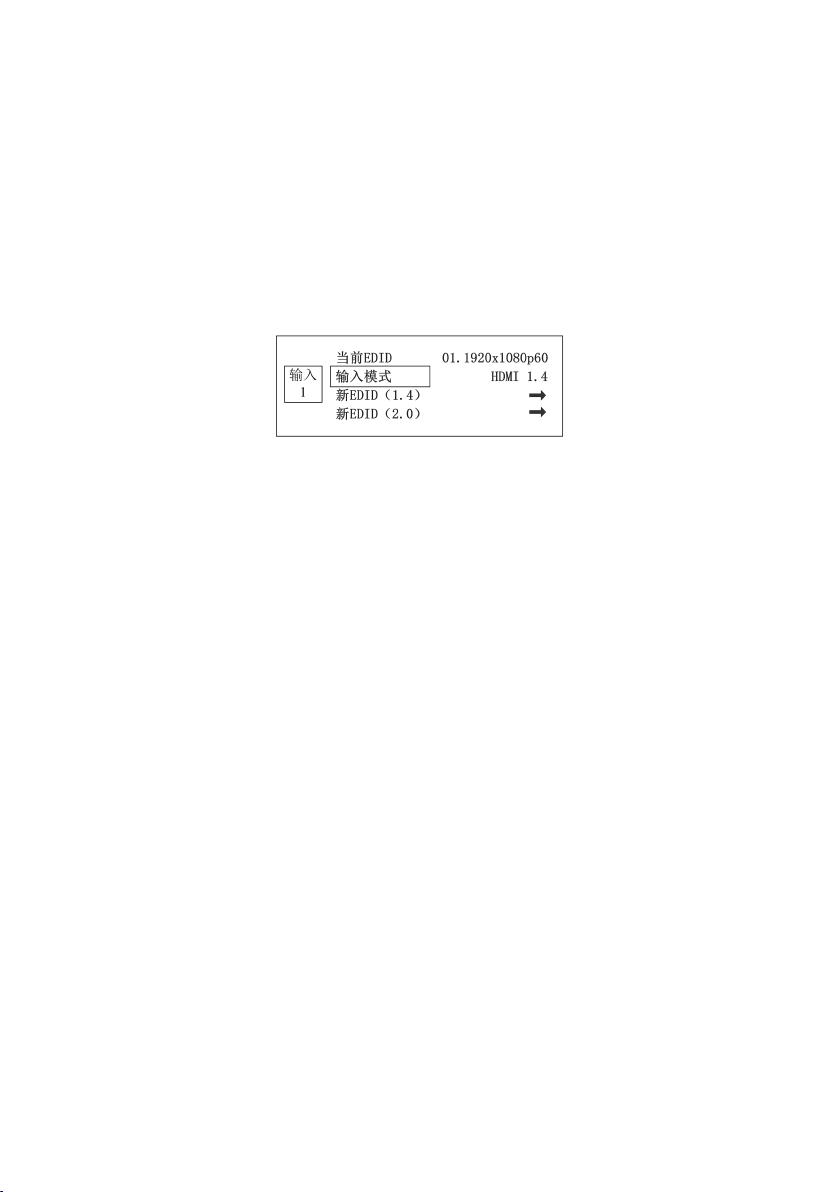

在主菜单下，旋转旋钮，选择“输入设置”，轻触旋钮，出现图 2.5 所示界面。我们对
输入设置下级菜单的 4项进行介绍。
图2.5 输入设置
①当前 EDID
显示当前输入源信号的 EDID，可通过输入区按键选择不同的信号源。
②输入模式
协议版本——有HDMI 1.4、HDMI 2.0 、DP1.1、DP1.2 等版本类型。
（★注意：在接入信号的过程中，单张板卡只能接入一种规格的信号，例如：DP 板
卡不能同时接入 DP1.1、DP1.2 规格的信号）
③新 EDID（1.4）
轻触旋钮，进入新 EDID（1.4）下级菜单，里面可设置标准 EDID 和自定义 EDID。
④新 EDID（2.0）
轻触旋钮，进入新 EDID（2.0）下级菜单，里面可设置标准 EDID 和自定义 EDID。

13
输出时序
在主菜单下，旋转旋钮，选择“输出时序”，轻触旋钮，出现图 2.6 所示界面，我们对
输出时序下级菜单的 2项进行介绍。
图2.6 输出时序
①当前分辨率
显示当前输出通道信号的分辨率，可通过输出区按键选择不同的输出信道。
②修改分辨率
轻触旋钮，进入修改分辨率下级菜单，里面有多种固定的 HDMI、DVI 接口类型的
EDID 和自定义可供选择。
窗口设置
在主菜单下，旋转旋钮，选择“窗口设置”，轻触旋钮进入“窗口设置”下级菜单，
如图 2.7 界面所示，我们对窗口设置中的下级菜单进行介绍。
图2.7 窗口设置

14
水平宽度——默认值：输出时序的宽度，范围：16~输出时序的宽度
垂直高度——默认值：输出时序的高度，范围：16~输出时序的高度
水平起始——默认值：0，范围：0~（输出时序的宽度-水平宽度）
垂直起始——默认值：0，范围：0~（输出时序的高度-垂直高度）
窗口设置——默认是部分，可选部分和全屏两种模式
复位——对当前通道下的上述窗口设置模式参数进行初始化
拼接设置
在主菜单下，旋转旋钮，选择“拼接设置”，轻触旋钮进入“拼接设置”下级菜单，
如图 2.8 界面所示，我们对拼接设置中的下级菜单进行介绍。
图2.8 拼接设置
拼接设置——默认是关，可选开和关两种模式
水平总宽度——默认值：1920，范围：1920~61440
垂直总高度——默认值：1080，范围：1080~34560
区域宽度——默认值：1920，范围：64~水平总宽度
区域高度——默认值：1080，范围：32~垂直总高度
水平拼接起始——默认值：0，范围：0~（水平总宽度-区域宽度）
垂直拼接起始——默认值：0，范围：0~（垂直总高度-区域高度）
复位——对当前通道下的上述拼接设置模式参数进行初始化

15
截取设置
在主菜单下，旋转旋钮，选择“截取设置”，轻触旋钮进入“截取设置”下级菜单，如图
2.9 界面所示，我们对截取设置中的下级菜单进行介绍。（★注意：“拼接设置”未开启，
“截取设置”才有效）
图2.9 截取设置
水平宽度——默认值：输入时序的宽度，范围：16~输入时序的宽度
垂直高度——默认值：输入时序的高度，范围：16~输入时序的高度
水平起始——默认值：0，范围：0~（输入时序的宽度-水平宽度）
垂直起始——默认值：0，范围：0~（输入时序的高度-垂直高度）
截取开关——默认是关，可选开和关两种模式
复位——对当前通道下的上述截取设置模式参数进行初始化
画质设置
在主菜单下，旋转旋钮，选择“画质设置”，轻触旋钮进入“画质设置”下级菜单，
如图 2.10 界面所示。我们对画质设置中的下级菜单进行介绍。
图2.10 画质设置

16
亮度——默认值：128，范围：0~255
对比度——默认值：128，范围：0~255
色饱和度——默认值：128，范围：0~255
色调——默认值：128，范围：0~255
亮平衡——可选红、绿、蓝三种模式，默认值：128，范围：0~255
暗平衡——可选红、绿、蓝三种模式，默认值：128，范围：0~255
伽马——默认值：1.0，范围：0.3~3.3
复位——对当前通道下的上述画质设置参数进行初始化
预设管理

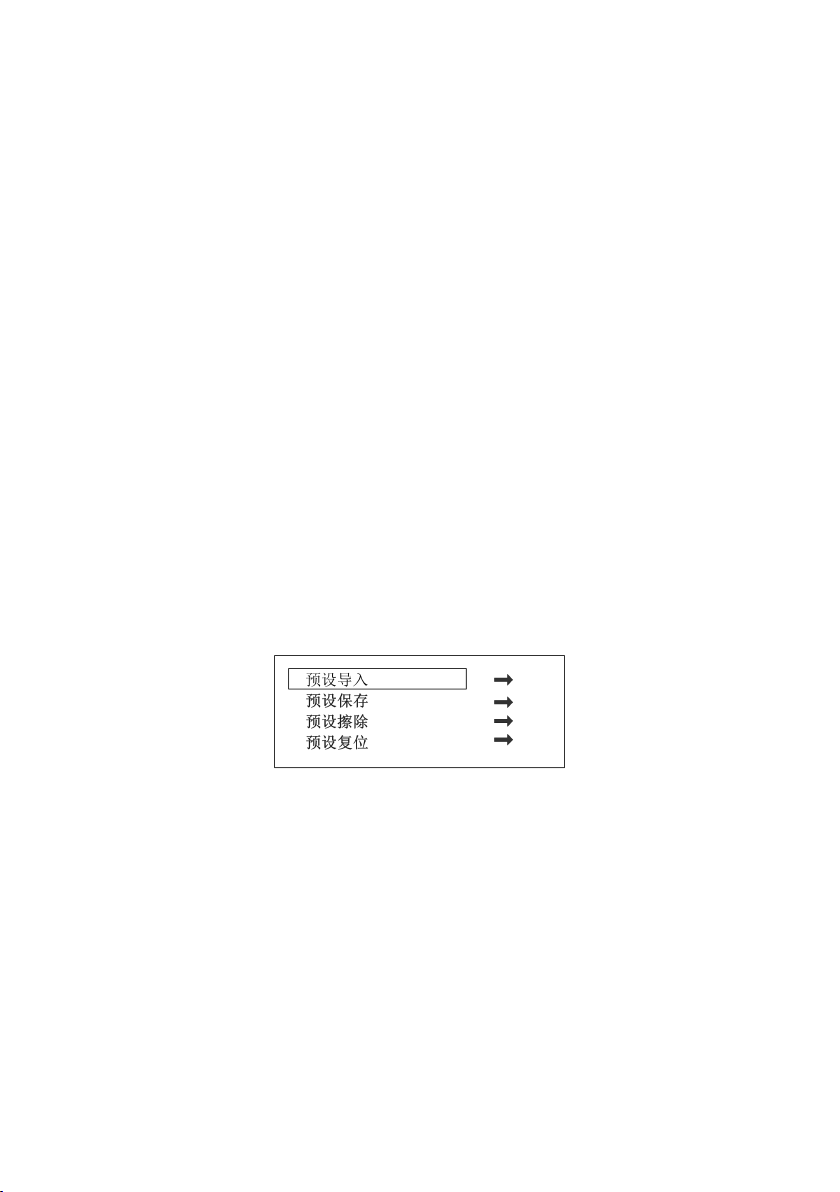

在主菜单下，旋转旋钮，选择“预设管理”，轻触旋钮进入“预设管理”下级菜单。
如图 2.11 界面所示，我们对预设管理下级菜单的 4项进行介绍。
图2.11 预设管理
预设导入——调取预先保存的用户配置，简化操作步骤
预设保存——保存预设，方便再次调取
预设擦除——擦除预先保存的用户配置
预设复位——对当前通道下的上述预设管理参数进行初始化

17
高级设置
在主菜单下，旋转旋钮，选择“高级设置”，轻触旋钮进入“高级设置”下级菜单，如图
2.12 界面所示，我们对高级设置下级菜单中的 3项进行介绍。（★注意：当输出信号画
面不是输入源信号画面时，检查输入、输出测试图卡是否打开）
图2.12 高级设置
输入测试图卡——测试输入板输入画面是否正常
输出测试图卡——测试输出板输出画面是否正常
多机同步触发——多台设备级联时，主机按下多机同步触发可使多台设备同步
系统设置
在主菜单下，旋转旋钮，选择“系统设置”，轻触旋钮，进入“系统设置”下级菜单，如
图2.13 界面所示，我们对系统设置中的下级菜单进行介绍。
图2.13 系统设置
