Jumbo JHS-A005 User manual

Bedienungsanleitung
111/2019
D
Lokales Klimagerät JHS-A005
Best.-Nr.: JHS-A019-05KR2/A

Bedienungsanleitung
211/2019
D
ERLÄUTERUNG DER SYMBOLE
Schlagen Sie vor jedem Gebrauch den entsprechenden Abschnitt in
diesem Benutzerhandbuch nach.
Entspricht den Europäischen Normen.
Warnhinweis, brennbare Materialien.
Serviceanzeige, technisches Handbuch lesen.
Bedienerhandbuch, Bedienungsanleitung.
Das Symbol mit der durchgestrichenen Abfalltonne
bedeutet, dass das Produkt getrennt vom Haushaltsabfall
entsorgt werden muss. Das Produkt muss gem.der örtlichen
Entsorgungsvorschriften der Wiederverwertung zugeführt
werden. Durch separate Entsorgung des Produkts tragen Sie zur
Minderung des Verbrennungs-oder Deponieabfalls bei und reduzieren
eventuelle negative Einwirkungen auf die menschliche Gesundheit und
die Umwelt.
ALLGEMEINE SICHERHEITS-HINWEISE
1. Dieses Gerät ist nur für den Privatgebrauch bestimmt; bitte
benutzen Sie es nicht zu einem anderen Zweck.
2. Bitte benutzen Sie dieses Gerät in geschlossenen Räumen und
nicht im Freien. Stellen Sie es in einer trockenen Umgebung auf.
3. Dieses Gerät kann von Kindern ab einem Alter von acht (8)
Jahren und von Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder einem Mangel an

Bedienungsanleitung
311/2019
D
Erfahrung und/oder Wissen verwendet werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des
Geräts unterwiesen wurden und die daraus resultierenden
Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
4. Das Gerät must in Übereinstimmung mit den nationalen
Installationsvorschriften installiert werden.
5. Bitte stellen Sie das Gerät nicht in der Nähe von Hitzequellen
und der Stromversorgung auf. Schützen Sie es vor direktem
Sonnenlicht.
6. Bitte schalten Sie das Gerät aus, bevor Sie den Netzstecker
ziehen.
7. Bitte ziehen Sie den Netzstecker aus der Netzsteckdose, wenn
das Gerät gereinigt wird, Teile ausgewechselt werden oder es
nicht benutzt wird.
8. Bitte reinigen Sie das Gerät gemäß der Anleitung in dieser
Bedienungsanleitung.
9. Bitte stellen Sie sicher, dass die verwendete Netzspannung die
Voraussetzungen erfüllt. Schäden, die durch einen fehlerhaften
Netzanschluss entstanden sind, werden nicht von der Garantie
abgedeckt.
10. Lassen Sie kleine Kinder nicht das Gerät berühren.
11. Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Selbst wenn
Sie nur kurz den Raum verlassen, schalten Sie das Gerät bitte
aus.
12. Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker aus der
Steckdose ziehen oder das Gerät umstellen.
13. Stellen Sie das Gerät nicht in die Nähe von Wasser oder anderen
Flüssigkeitenauf.
14. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird,

Bedienungsanleitung
411/2019
D
muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
15. Spritzen Sie kein Wasser oder Öl in das Gerät.
16. Stecken Sie keine harten Gegenstände zwischen die Ventilator
Lamellen.
17. Reparieren Sie das Gerät nicht selbst. Es kann zu gefährlichen
Situationen führen, wenn nicht qualifizierte Personen versuchen,
das Gerät zu reparieren. Selbst das Auswechseln des Netzkabels
muss von einem qualifizierten Elektriker vorgenommen werden.
18. Verwenden Sie nur Zubehör von einem Lieferanten, andernfalls
kann es zu gefährlichen Situationen kommen und das Gerät
könnte beschädigt werden.
19. Stellen Sie das Gerät auf einen ebenen Untergrund und halten
Sie einen Mindestabstand von 50 cm zu anderen Gegenständen.
20. Stellen Sie sicher, dass die Netzsteckdose vom Aufstellort des
Gerätes erreicht werden kann.
21. Stellen Sie das Gerät aufrecht hin, damit der Kompressor
einwandfrei laufen kann.
22. Lassen Sie das Gerät nicht in der Nähe von Benzin oder anderen
leicht brennbaren Flüssigkeiten laufen.
23. Stellen Sie sicher, dass Sie ungehinderten Zugang zur Luftzufuhr
und zum Luftaustritt haben.
24. Verwenden Sie keine Sprays (wie Schädlingsbekämpfungsmittel,
Farbe) oder andere leicht brennbare Materialien, da sonst
Verformungen des Kunststoffs oder sogar ein elektrischer Defekt
am Gerät verursacht werden können.
25. Vergewissern Sie sich, dass der Netzstecker nicht beschädigt ist.
26. Verwenden Sie keinen Verbindungsstecker anstatt des
Netzsteckers.
27. Schalten Sie die Steckdose mit ihrem Schalter ein und drücken
Sie „POWER“, um das Gerät zu starten.

Bedienungsanleitung
511/2019
D
28. Warnhinweis: Bevor Sie die tragbare Klimaanlage benutzen,
lassen Sie sie mindestens zwei Stunden in aufrechter Position.
29. Vergewissern Sie sich nach der Installation der Klimaanlage, dass
der Netzstecker intakt und fest in die Steckdose eingesteckt ist,
und verlegen Sie das Netzkabel ordnungsgemäss, um ein Stolpern
oder Herausziehen des Steckers zu verhindern.
30. Beachten Sie, dass Kältemittel eventuell geruchlos sein können.
31. Warnhinweis: Das Gerät muss in einem Raum mit einer
Grundfläche von mehr als 5 m² installiert, betrieben und gelagert
werden.
32. Jede Person, die an Arbeiten an oder dem Öffnen eines
Kältemittelkreislaufs beteiligt ist, sollte über ein aktuell gültiges
Zertifikat einer von der Branche zugelassenen Prüfstelle verfügen,
das ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäss
einer von der Branche anerkannten Prüfspezifikation bescheinigt.
33. Die Wartung darf nur gemäss den Empfehlungen des
Geräteherstellers durchgeführt werden. Wartungen und
Reparaturen, die die Unterstützung anderer Fachkräfte erfordern,
sind unter der Aufsicht der für den Umgang mit brennbaren
Kältemitteln zuständigen Person durchzuführen.
34. Alle Arbeitsverfahren, die die Sicherheitsvorkehrungen betreffen,
dürfen nur von sachkundigen Personen durchgeführt werden.

Bedienungsanleitung
611/2019
D
TECHNISCHE DATEN
Modell JHS-A019-05KR2/A
Spannung 220-240 V~
Frequenz 50 Hz
Leistung 560 W
Kältemittel R290/90g
Schutzklasse I
Reglerstufen 2
Luftstrom 300 m³/h
Fernsteuerung Ja
Nenn-Leistung im Kühlbetrieb (Prated im
Kühlbetrieb)
5,000 Btu/h (1.46 kW)
Energieeffizienzklasse A
Leistungsaufnahme für Kühlung(PEER) 560 W
Nenn-Leistungszahl im Kühlbetrieb
(EERd) 2.60
Leistungsaufnahme im Betriebszustand
„Temperaturregler aus“ (PTO) N/A
Leistungsaufnahme im
Bereitschaftszustand (PSB) 1.0
Stromverbrauch
von Zweikanal-Raumklimageräten (QSD) SD:0.560 kWh/h
Schallleistungspegel (LWA) 65 dB(A)
Treibhauspotenzial (GWP) 3
Messnorm für die Ermittlung des
Serviceverhältnisses
(2018/C 092/03):2018-03-09, EN 14511-
2:2013, EN14511-3:2013,
EN14825:2016, EN12102-1:2017
Kontaktadresse für weitere
Informationen
Jumbo-Markt AG
Industriestrasse 34, 8305 Dietlikon Tel.
[phone]

Bedienungsanleitung
711/2019
D

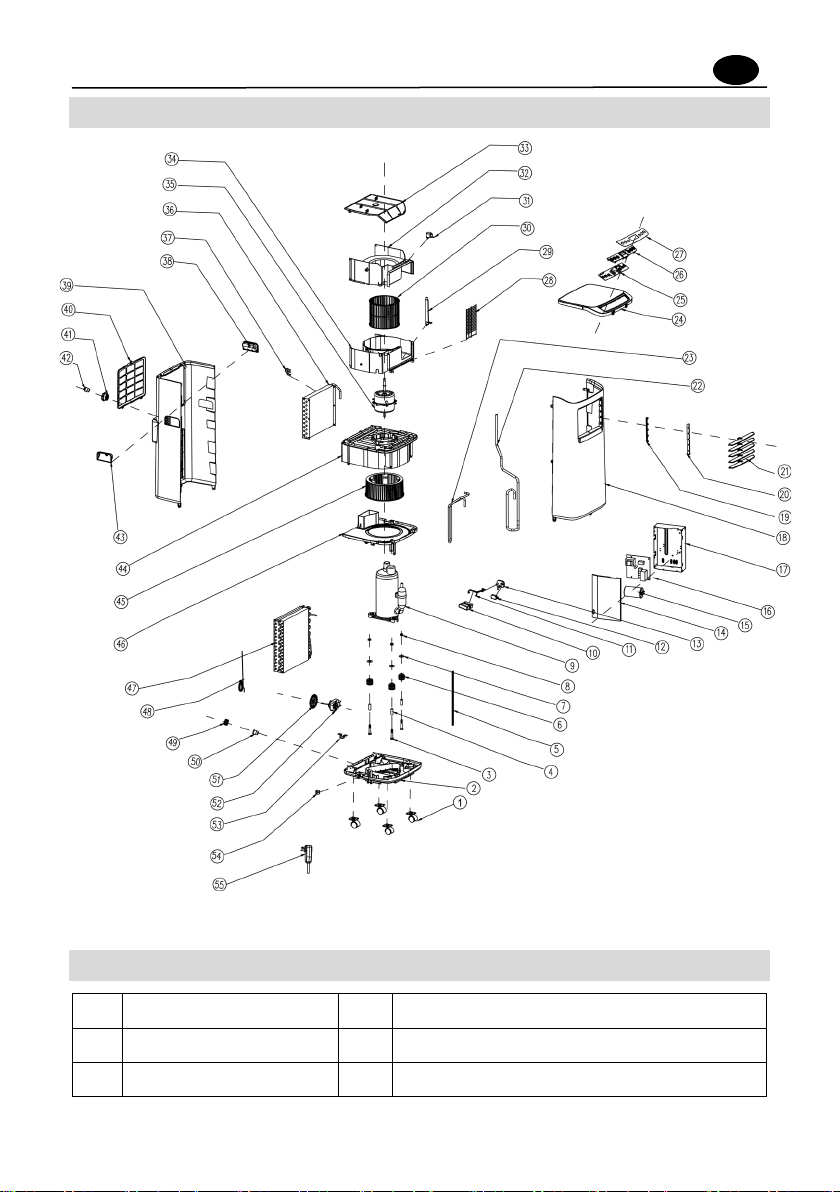

GERÄTETEILE
①⑤
⑧
②⑥
⑨
⑩
③⑦
⑪
④⑫
⑬
⑭

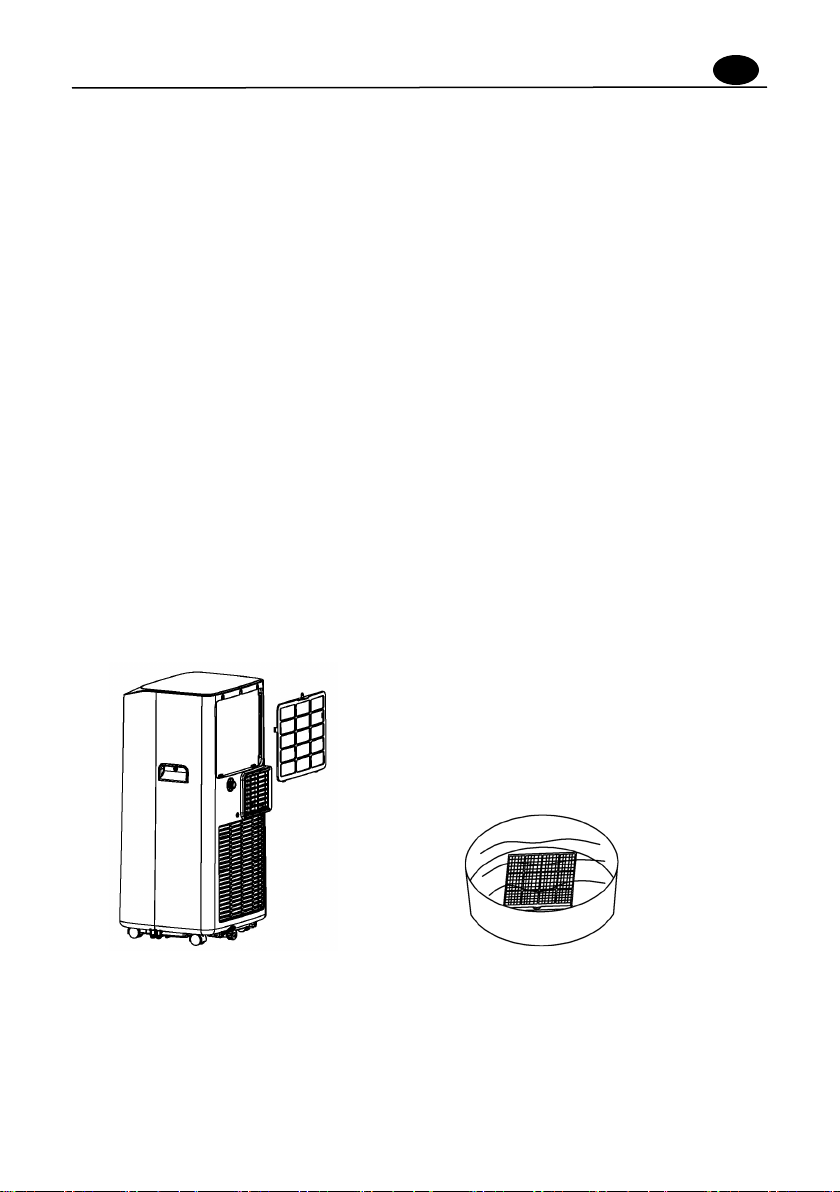

1 Obere Abdeckung 8 Filter

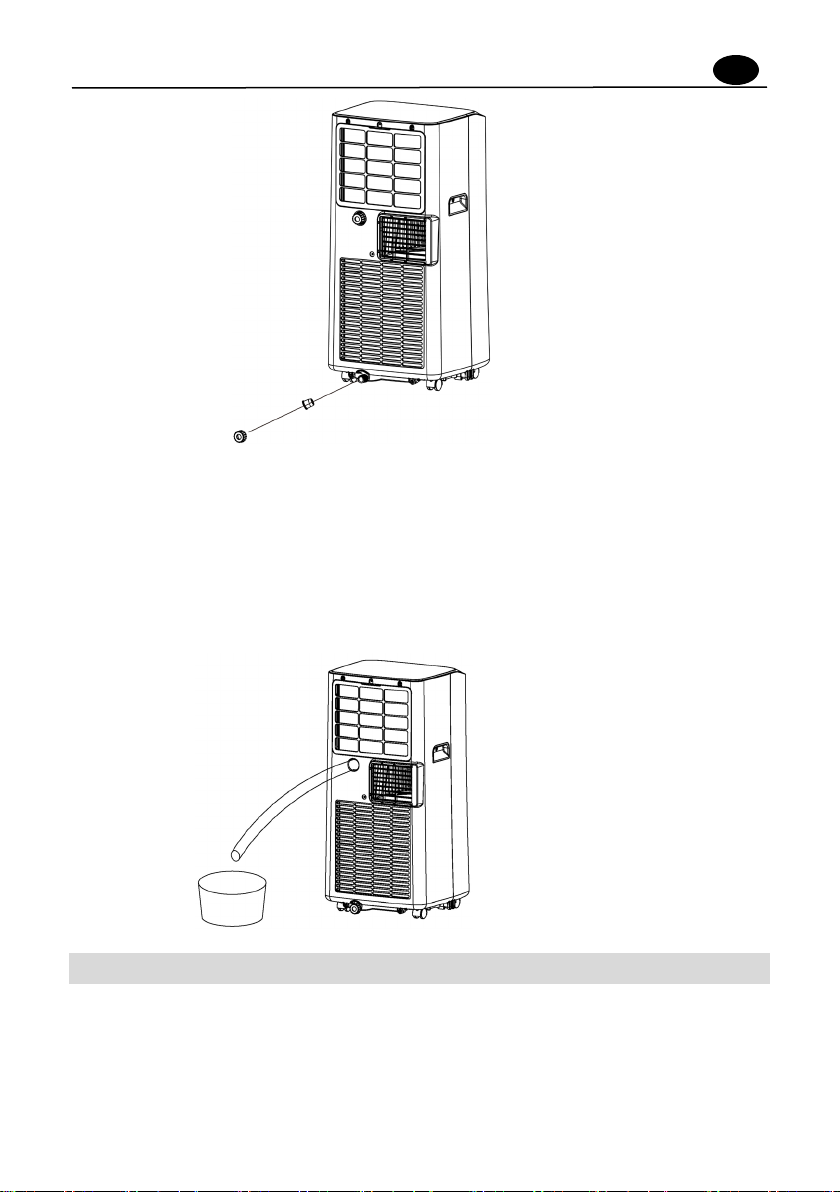

2 Griff 9 Öffnung zur kontinuierlichen
Wasserableitung
3 Hinterer abschnitt 10 Der Austritt aus dem Abluftrohr
4 Rad 11 Luftauslass
5 Bedienfeld 12 Ablauföffnung
6 Luftauslass 13
Flexible abluftrohrbaugruppe
( Abluftkanalanschluss & Abluftkanal
& Anschluss für Fensterabdichtplatte)
7 Vorderes Gehäuse 14 Fensterabdichtplatten-Baugruppe

Bedienungsanleitung
811/2019
D
INSTALLIEREN
Installieren und verwenden Sie die tragbare Klimaanlage nicht im
Badezimmer oder in anderen feuchten Umgebungen.
1. Installieren Sie die Abluftrohrbaugruppe (wie in Abb. 1 gezeigt)
1.) Drehen Sie zunächst das Verbindungsstück zur Gleitschiene in
den Abluftschlauch, drehen Sie dann den Abluftschlauch in den
Abluftstutzen (gegen den Uhrzeigersinn).
2.) Setzen Sie die Abluftrohrbaugruppe (das Ende der
Abluftverbindung) in den Lüftungsschlitz der Rückwand ein (nach
links drücken) und schliessen Sie den Zusammenbau ab.
DRÜCKEN
Abb. 1

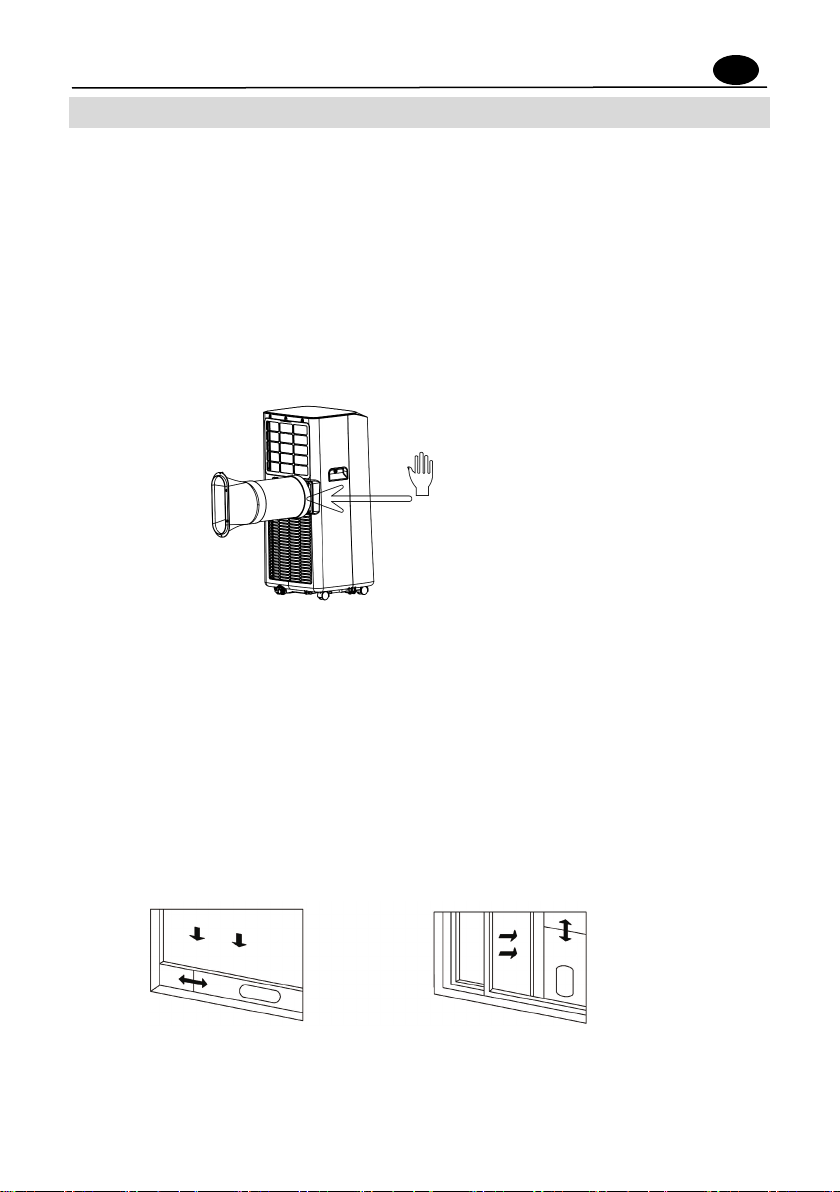

2. Installieren Sie die Fensterdichtungsplattenbaugruppe
1.) Öffnen Sie das Fenster halb und montieren Sie die
Fensterdichtungsplattenbaugruppe am Fenster (wie in Abb. 2
und Abb. 3 gezeigt). Die Baugruppe kann in horizontaler und
vertikaler Richtung platziert werden.
2.) Ziehen Sie die einzelnen Komponenten der
Fensterdichtungsplattenbaugruppe auf, stellen Sie deren
Öffnungsabstand ein, um beide Enden der Baugruppe mit dem
Fensterrahmen in Kontakt zu bringen, und befestigen Sie die
einzelnen Komponenten der Baugruppe.
Abb. 2 Abb. 3
3. Installieren Sie das Gehäuse
1.) Stellen Sie das Gerät auf einen ebenen und trockenen

Bedienungsanleitung
911/2019
D
Untergrund und halten Sie einen Mindestabstand von 50 cm zu
Gegenständen in der Umgebung. (wie in Abb. 4 gezeigt)
Abb. 4
2.) Stecken Sie den Abluftschlauch in die Fensterdichtungsplatte,
stellen Sie die Öffnungsweite des Fensters so ein, dass das
Fenster genau an der Dichtplatte anliegt. Die Länge der
Dichtplatte ist einstellbar (wie in Abb. 5 und Abb. 6 gezeigt).
Abb.5 Abb.6
Warnung:
1. Die Länge des Abluftschlauchs sollte auf die Funktionen des Gerätes
abgestimmt sein. Bitte kürzen oder verlängern Sie den Schlauch
nicht beliebig, da es sonst schnell zu Fehlfunktionen kommen kann.
2. Während Sie die oberen und unteren Luftleitstreifen des Luftauslasses

Bedienungsanleitung
10 11/2019
D
einstellen, ziehen Sie sie vorsichtig mit den Händen, um Schäden an
den Luftleitstreifen zu vermeiden.
Anmerkung: Die Gesamtlänge des ausgestreckten Schlauches beträgt
1500 mm. Bitte kürzen Sie den Schlauch so kurz wie möglich und
halten Sie ihn bei der Installation möglichst waagerecht.
3. Der ungehinderte Zugang zum Abluftschlauch ist wichtig.
Installationsfehler können die Funktion des Gerätes beeinträchtigen.
4. Vermeiden Sie ein scharfes Abknicken des Schlauches.
5. Vergewissern Sie sich, dass die Luft im Abluftschlauch ungehindert
fliessen kann.
BETRIEB
Bedienfeld:
⑦ ⑥ ③ ④ ⑤ ④ ③ ② ①
Fernbedienung:
③
⑤②
⑧⑦
③ ①
1 Betrieb
2 Modus
3 Temperatur/Timer einstellen
4 Kontrollleuchte
5 LED-Anzeige
6 Lüfterdrehzahl
7 Zeitschaltuhr
8 Schlafen
